Viel CPU-Leistung und PCIe

Das ASRock Rack GNR2D16-2T im Test

Mit dem GNRD8-2L2T haben wir uns eine Single-Socket-Variante von ASRock Rack für Xeon 6 bereits angeschaut, heute folgt die Dual-Socket-Variante GNR2D16-2T, die damit etwas mehr Spielraum bei der CPU-Leistung im Zusammenspiel mit dem I/O-Angebot ermöglicht. Mit dem GNR2D16-2T orientiert sich ASRock Rack klar in Richtung der Serversparte. Wir haben uns auch dieses Modell auf den Prüfstand gestellt.

Intels Aufteilung in einen kleineren Sockel-SP (LGA4710) und den größeren Sockel-AP (LGA7529) ist hinlängst bekannt. Innerhalb dieser beiden Sub-Plattformen unterteilt Intel noch mit den Xeon-6-Prozessoren mit E- und P-Kernen. Bereits erhältlich sind die Xeon-6700E- und Xeon-6900P-Serie, also die "kleinen" E-Kern-Modelle sowie die großen P-Kern-Varianten. Im ersten Quartal 2025 sollen dann die kleinen P-Kern-Modelle sowie die großen E-Kern-Varianten mit bis zu 288 Kernen pro Sockel folgen.

Wir hatten bereits eine Dual-Sockel-Konfiguration mit zweimal 144 E-Kernen (Test) sowie die größere LGA7529-Plattform mit zweimal 96 P-Kernen (Test) ausführlich im Test.

Neben den Prozessoren und Systemen der OEMs bietet ASRock Rack einmal mehr eine Reihe an Mainboards für die neuen Plattformen. Mit dem ASRock Rack GNR2D16-2T werfen wir heute einen Blick auf ein Board mit gleich zwei LGA4710-Sockeln, auf das wir vorerst "nur" Prozessoren der Xeon-6700E-Serie einsetzen können, da die Xeon-6700P-Prozessoren erst im ersten Quartal 2025 folgen werden.

ASRock bietet sowohl das GNRD8-2L2T (Test) wie auch das GNR2D16-2T nicht nur als einzelnes Mainboard an, sondern auch in seinen eigenen Server. Aufgrund dessen gibt es einige Design-Entscheidungen im Layout, die nicht auf den ersten Blick ersichtlich sind.

Soweit die trockene Übersicht der technischen Daten des ASRock Rack GNR2D16-2T. Zu den einzelnen Details und Besonderheiten kommen wir im nächsten Abschnitt.

ASRock Rack GNR2D16-2T im Detail

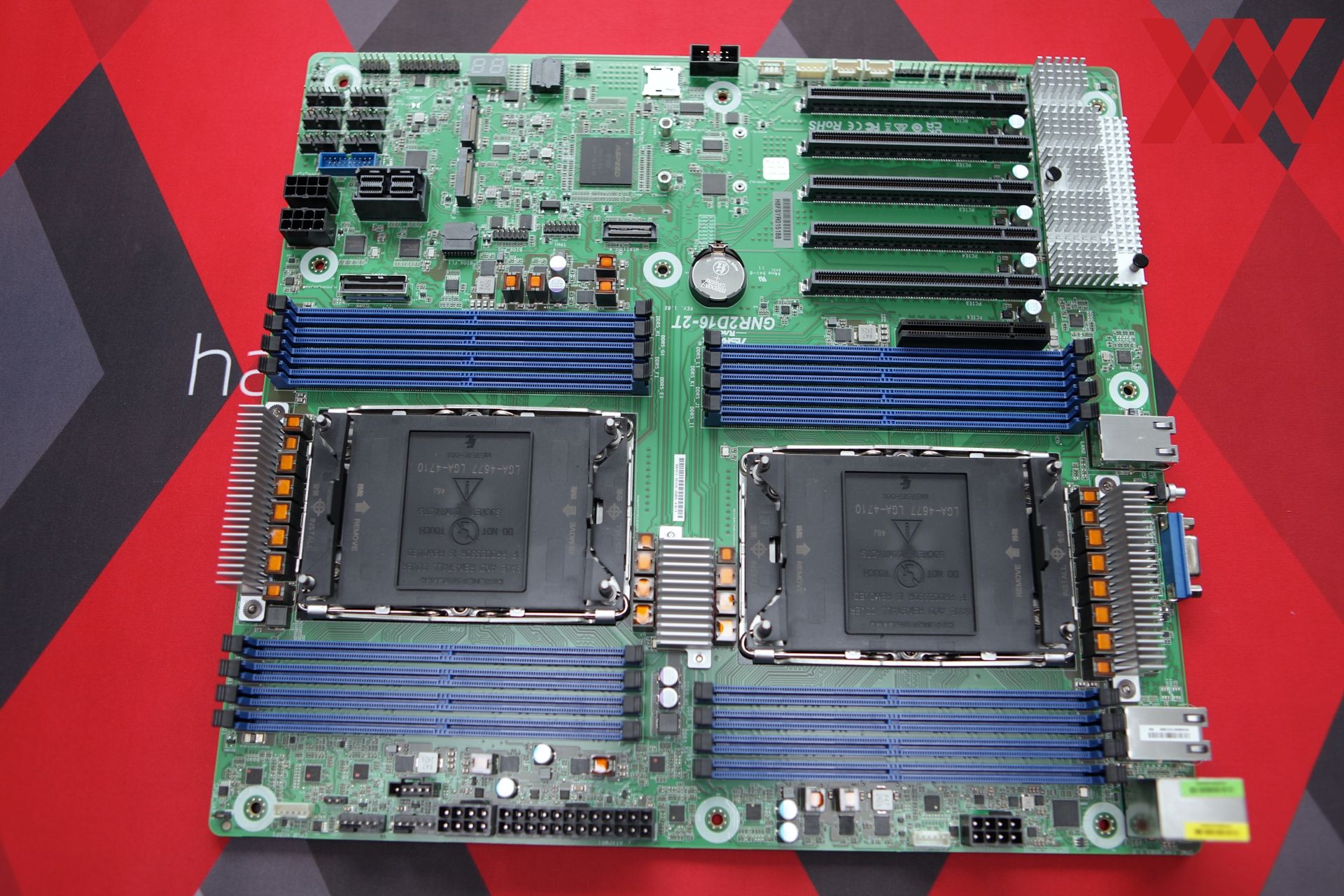

Zunächst einmal sei angemerkt, dass ASRock Rack für das ASRock Rack GNR2D16-2T das EEB-Format mit 305 mm x 330 mm (12 Zoll x 13 Zoll) vorsieht, den wir bei den Serverboards öfters sehen. Ein ATX-Format ist aufgrund des Platzbedarfs zweier Sockel und jeweils acht DIMMs sowie mit einem entsprechenden I/O-Angebot in Form der fümf PCI-Express-Slots nicht möglich. ASRock Rack setzt die meisten seiner angebotenen Mainboards auch in den eigenen Servern ein.

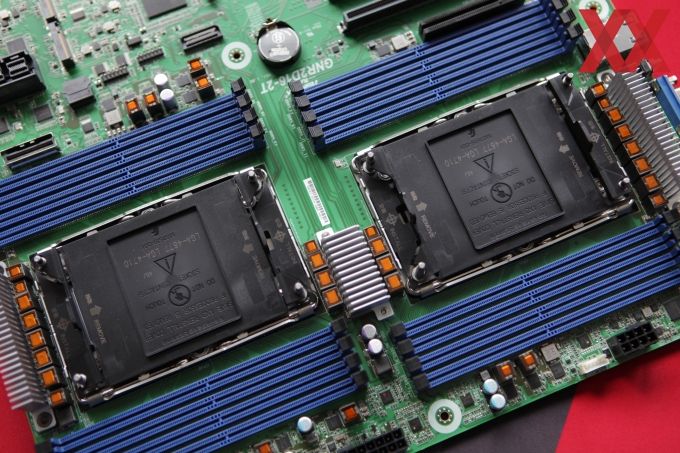

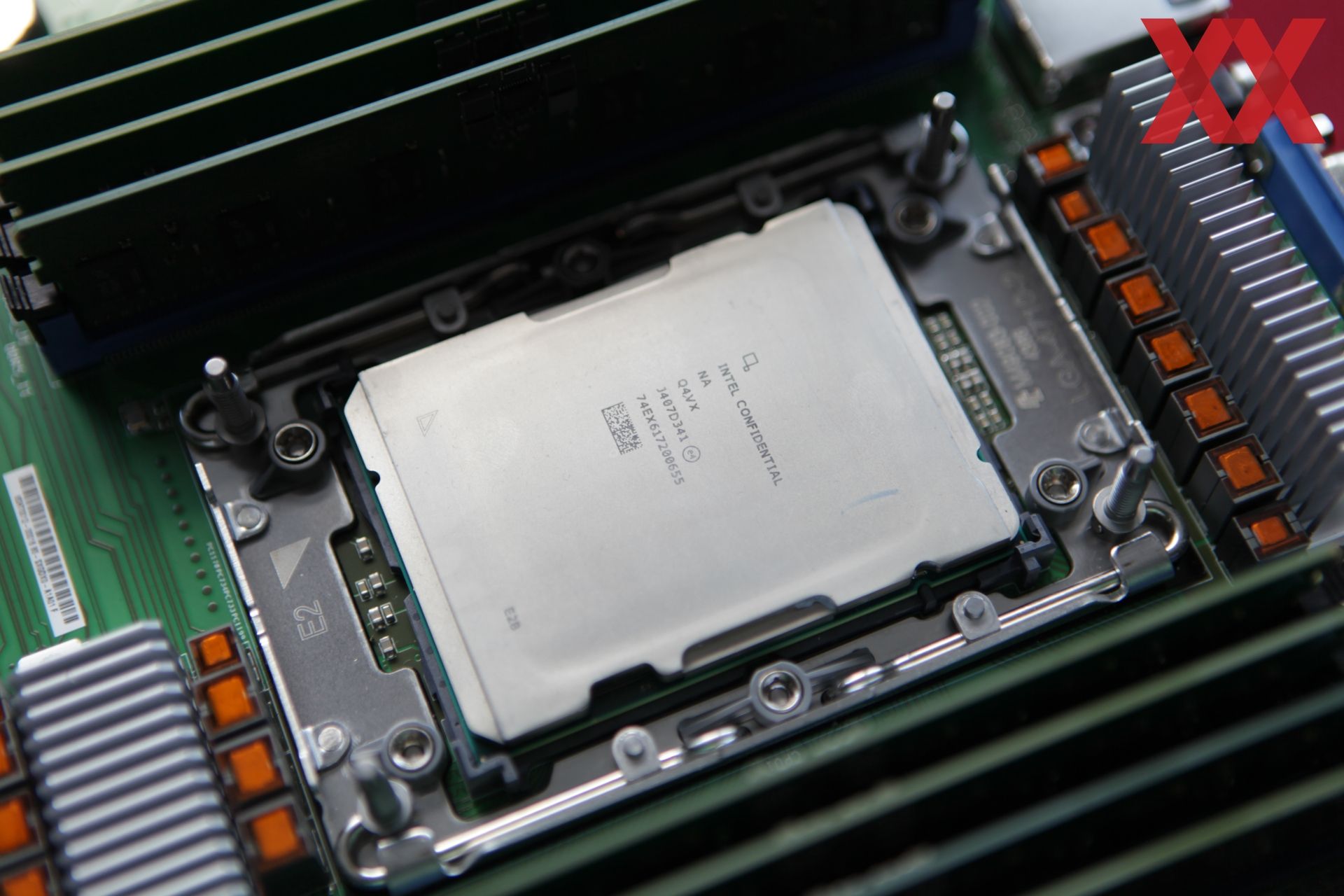

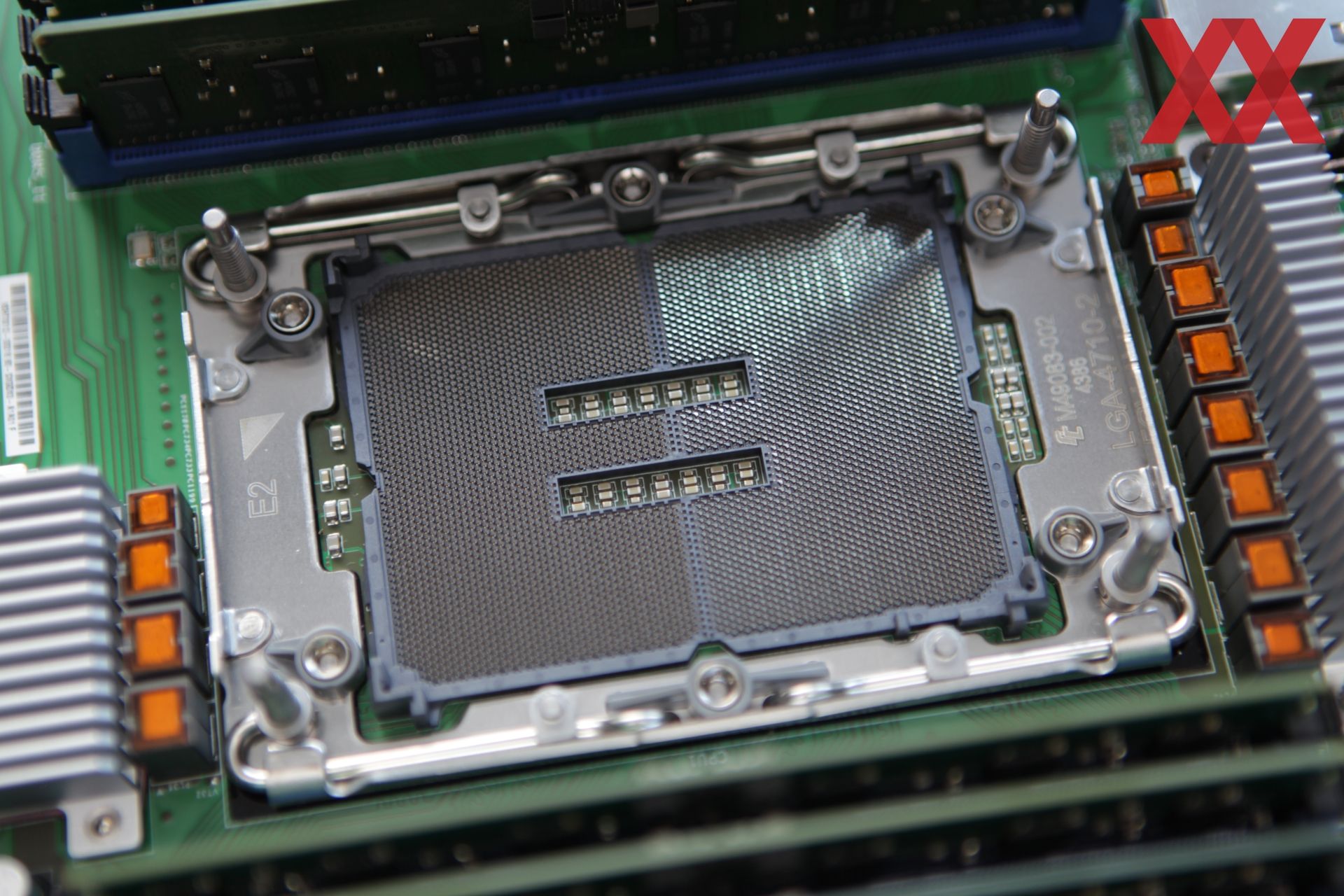

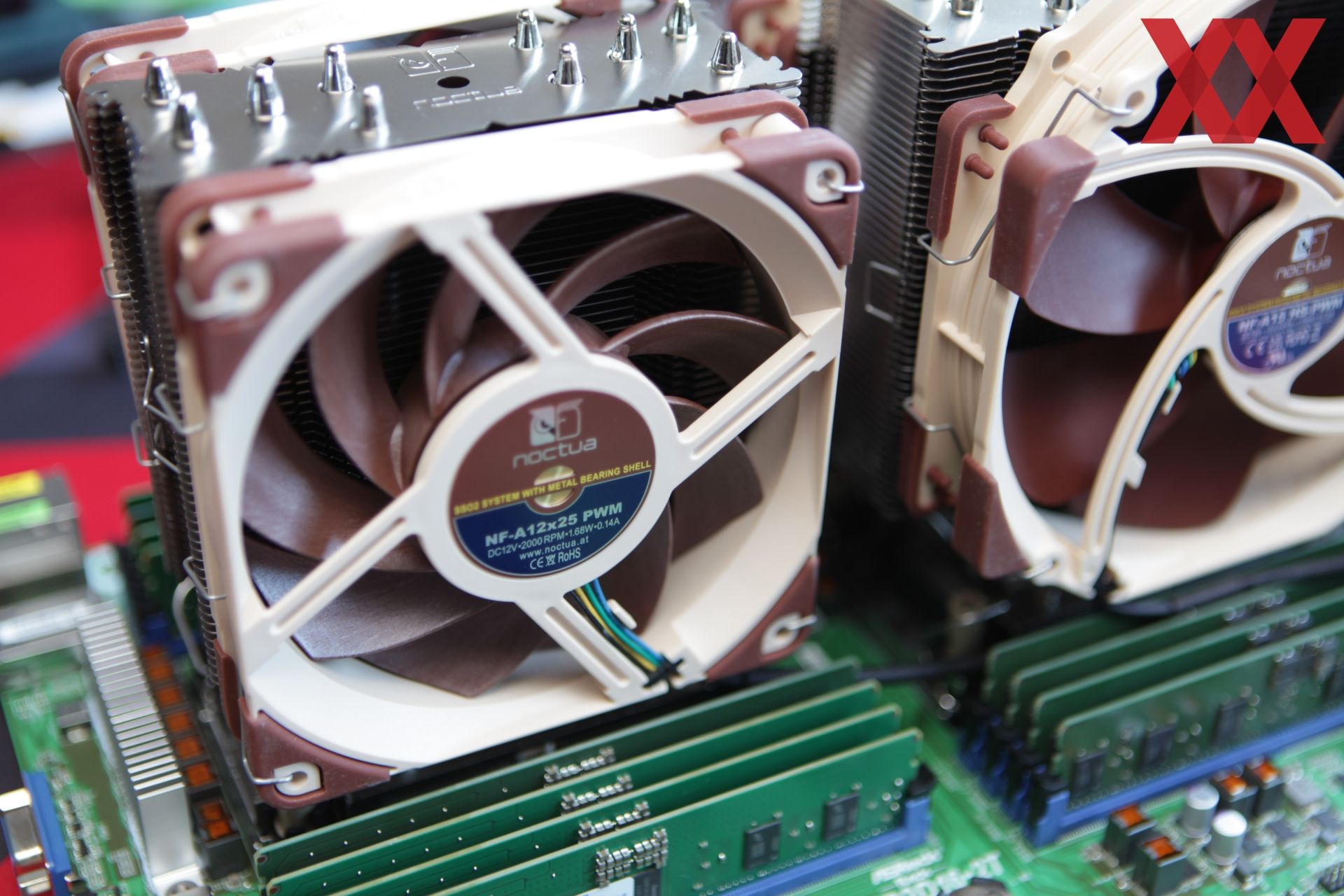

Das was das ASRock Rack GNR2D16-2T sicherlich auszeichnet ist die Tatsache, dass wir hier zwei Sockel LGA4710 vorfinden. Bisher finden hier "nur" die Xeon-6-CPUs der 6700E-Serie mit Efficiency-Kernen Platz. Ab Anfang 2025 sollen dann auch die Performance-Kern-Modelle der 6700P-Serie darin platziert werden können.

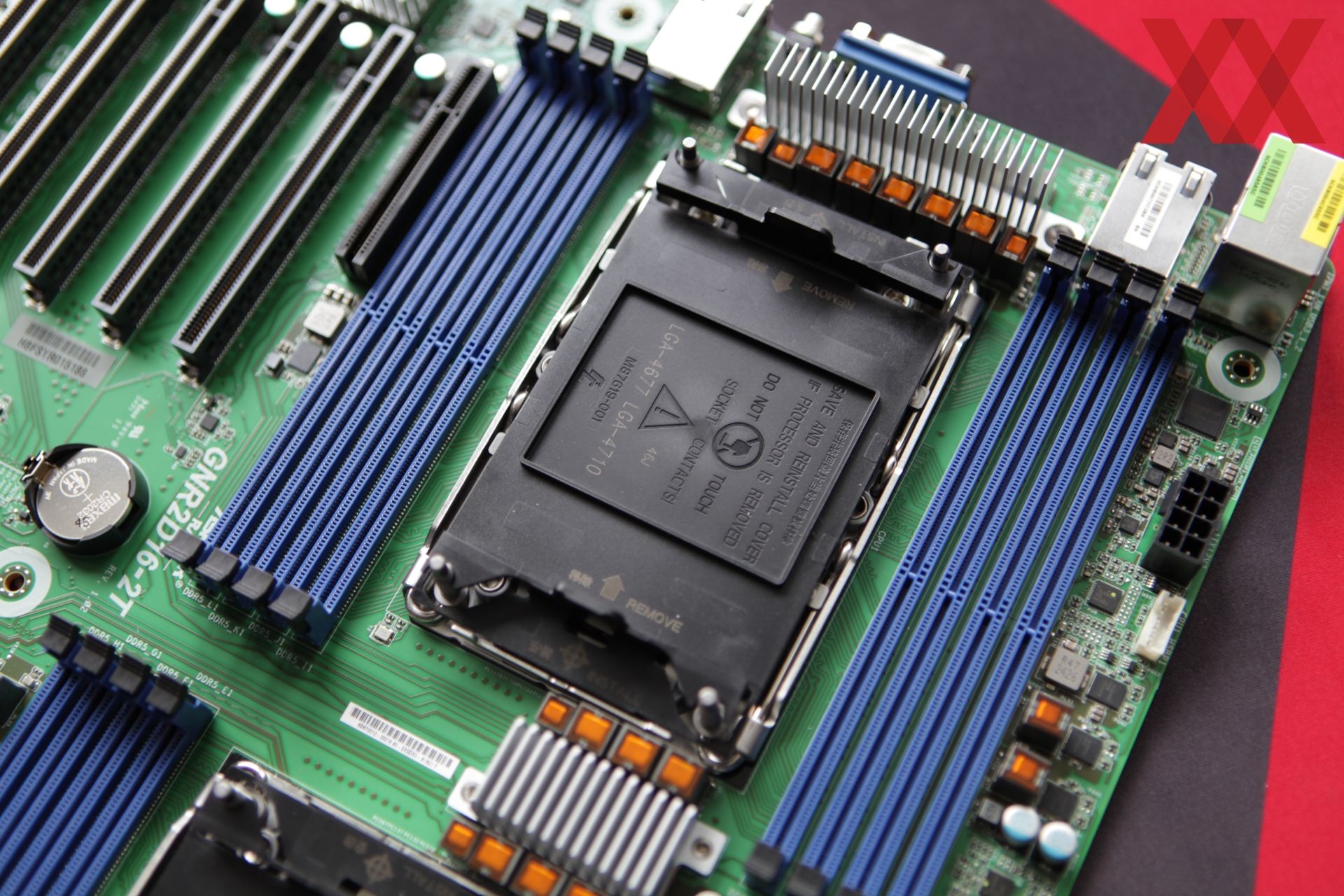

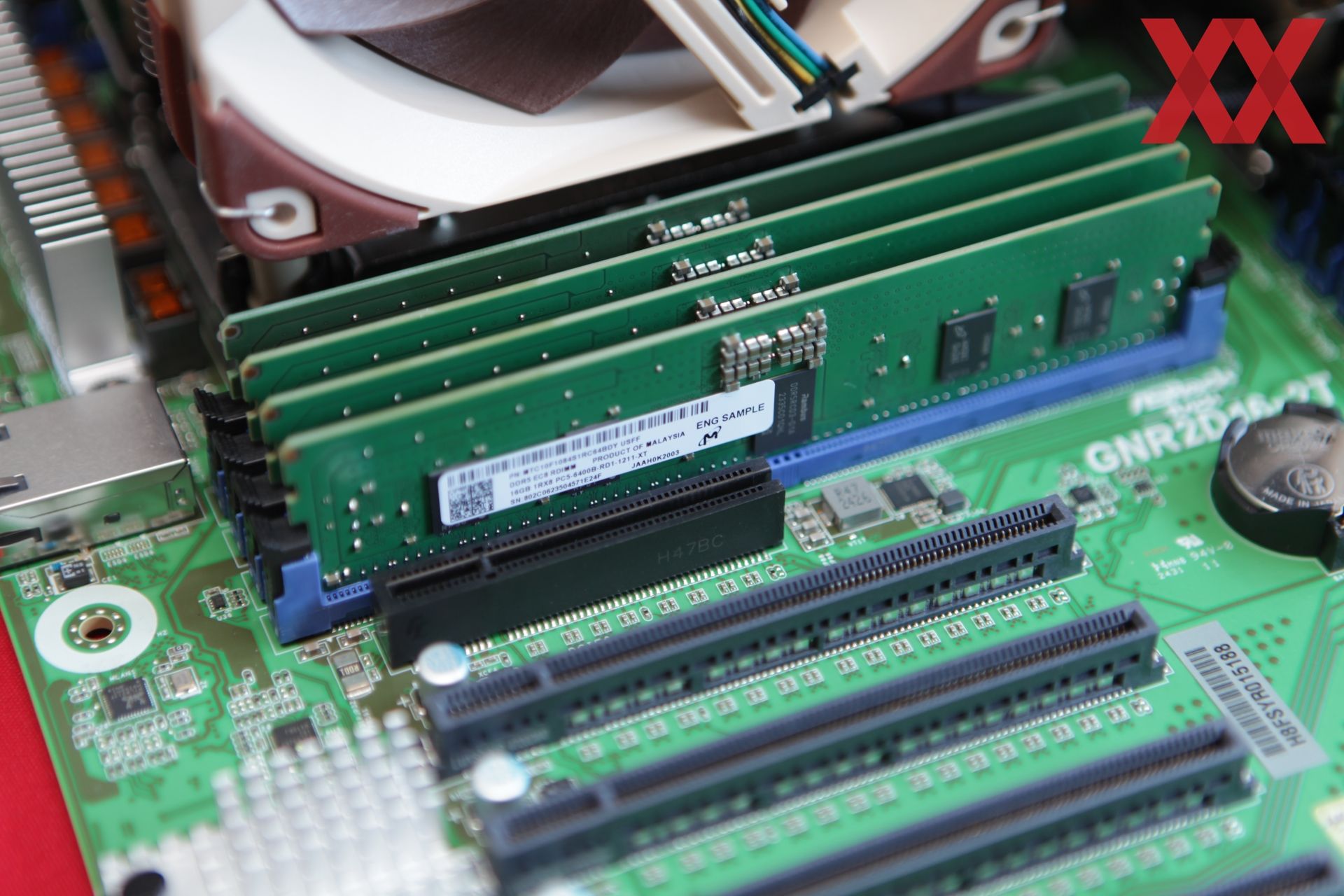

Jedem Sockel stehen acht DIMM-Steckplätze zur Verfügung – für jeden Speicherkanal des Prozessors kann also ein DDR5-Modul zum Einsatz gebracht werden. Unterstützt werden RDIMMs mit einer Kapazität von 128 GB und bis zu 6.400 MT/s. Der maximale Speicherausbau pro Sockel beträgt 1 TB und insgesamt können 2 TB im Server verbaut werden.

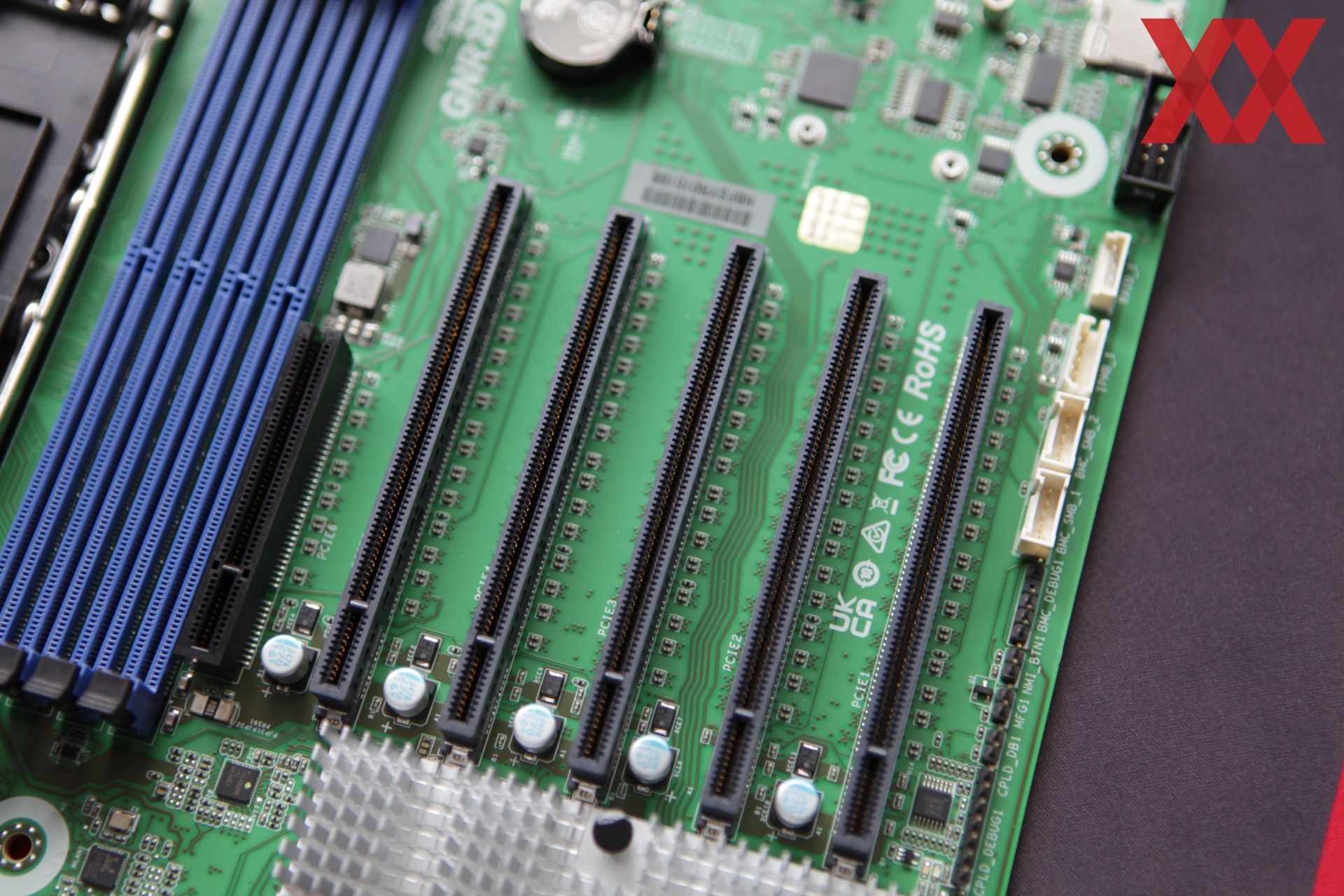

Neben den beiden Sockeln ebenfalls ein entscheidendes Argument des ASRock Rack GNR2D16-2T sind die PCI-Express-Slots und damit das I/O-Angebot. Vorhanden sind fünf vollwerte PCIe-5.0-x16-Slots und einmal PCIe-5.0-x8. Die Anbindung der Sockel ist folgenderweise zugeordnet:

Da jeder der aktuellen Xeon-6700E-Prozessoren 88 PCI-Express-Lanes zur Verfügung stellen kann, ist die Versorgung der Steckplätze kein Problem – anders als beim GNRD8-2L2T.

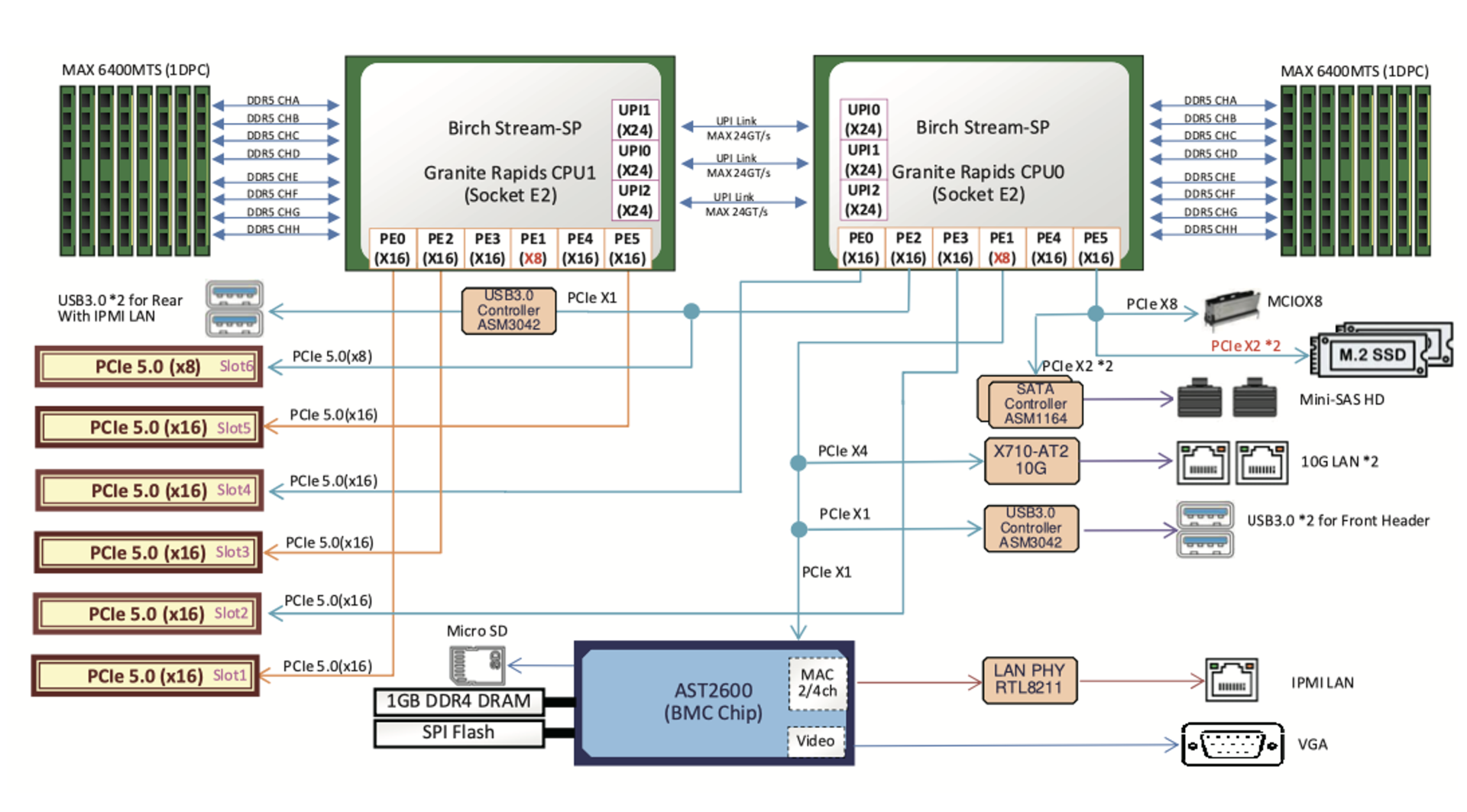

Im Blickdiagramm sieht dies wie oben abgebildet aus. Hier ist die Aufteilung der PCI-Express-Lanes zu erkennen. Außerdem abgebildet ist, welche USB-Anschlüsse und Zusatzchips an welchem Sockel angebunden sind.

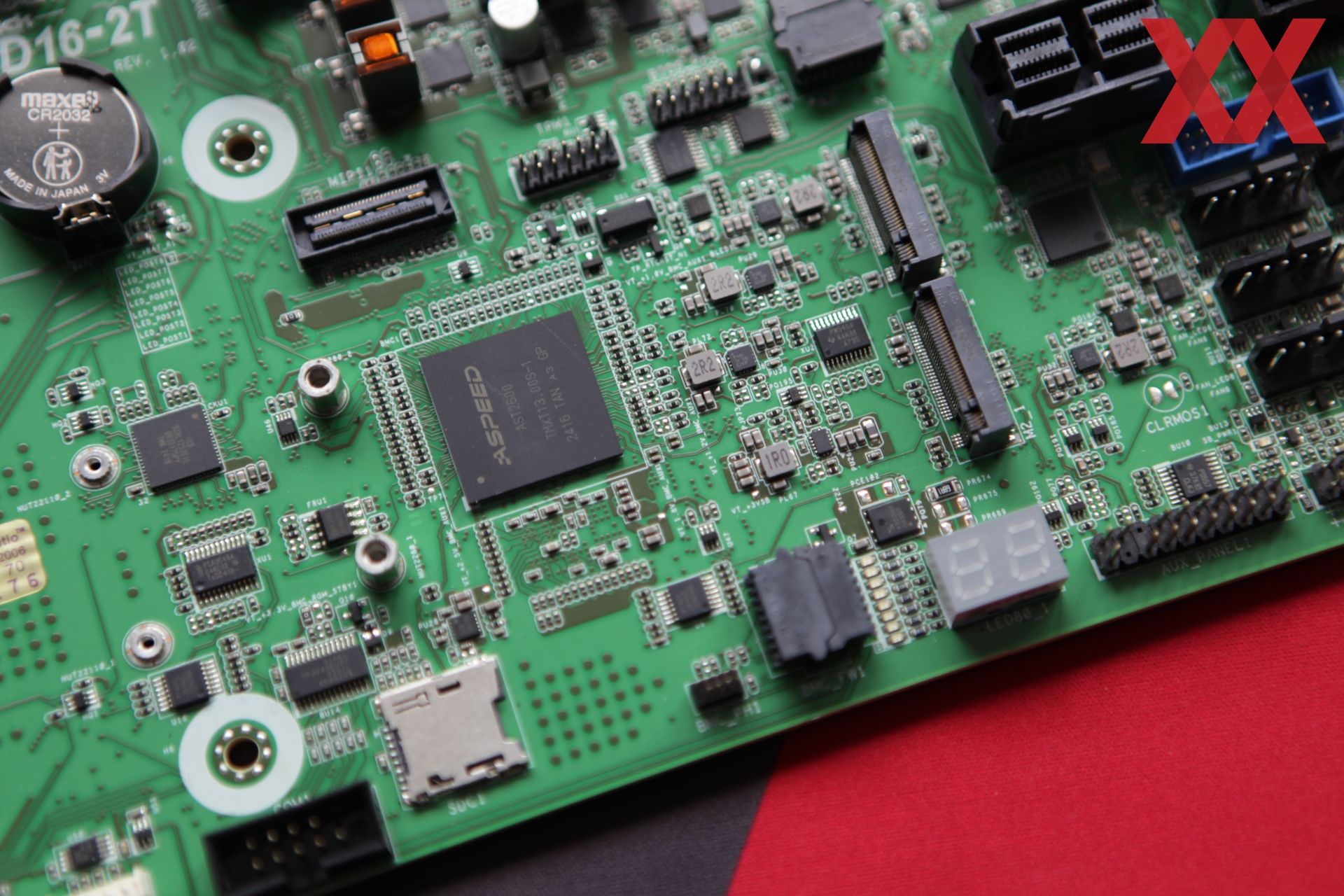

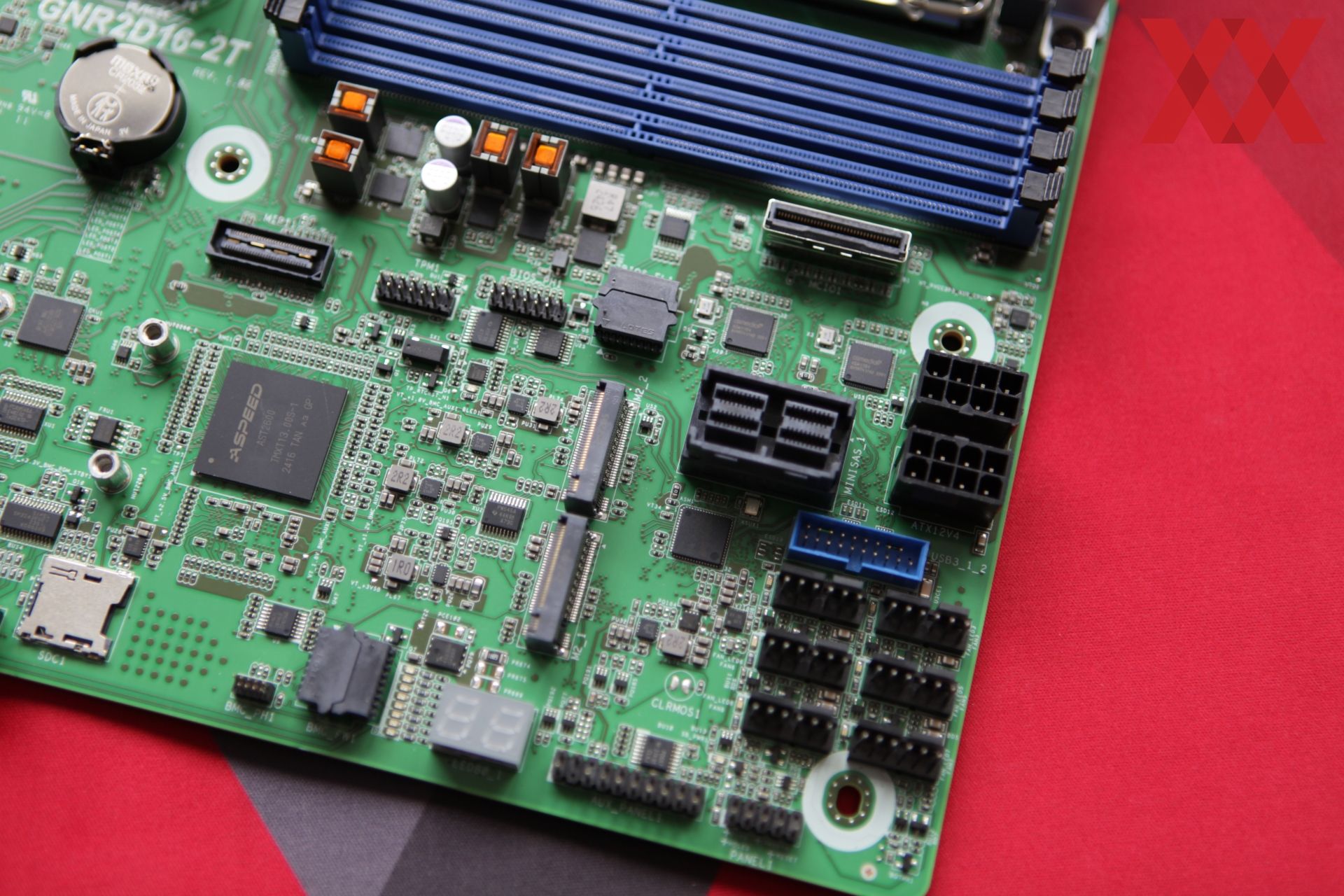

Hinter den PCI-Express-Slots befinden sich zahlreiche Zusatzchips und auch die ersten Anschlüsse, auf die wir eingehen wollen. Links zu sehen ist die BIOS-Batterie, rechts darunter zu finden ist der ASPEED AST2600 BMC. Setzt man diese Linie fort, landet man beim gesockelten BIOS-Chip. Links unten zu erkennen ist ein MicroSD-Speicherkartenslot zu finden.

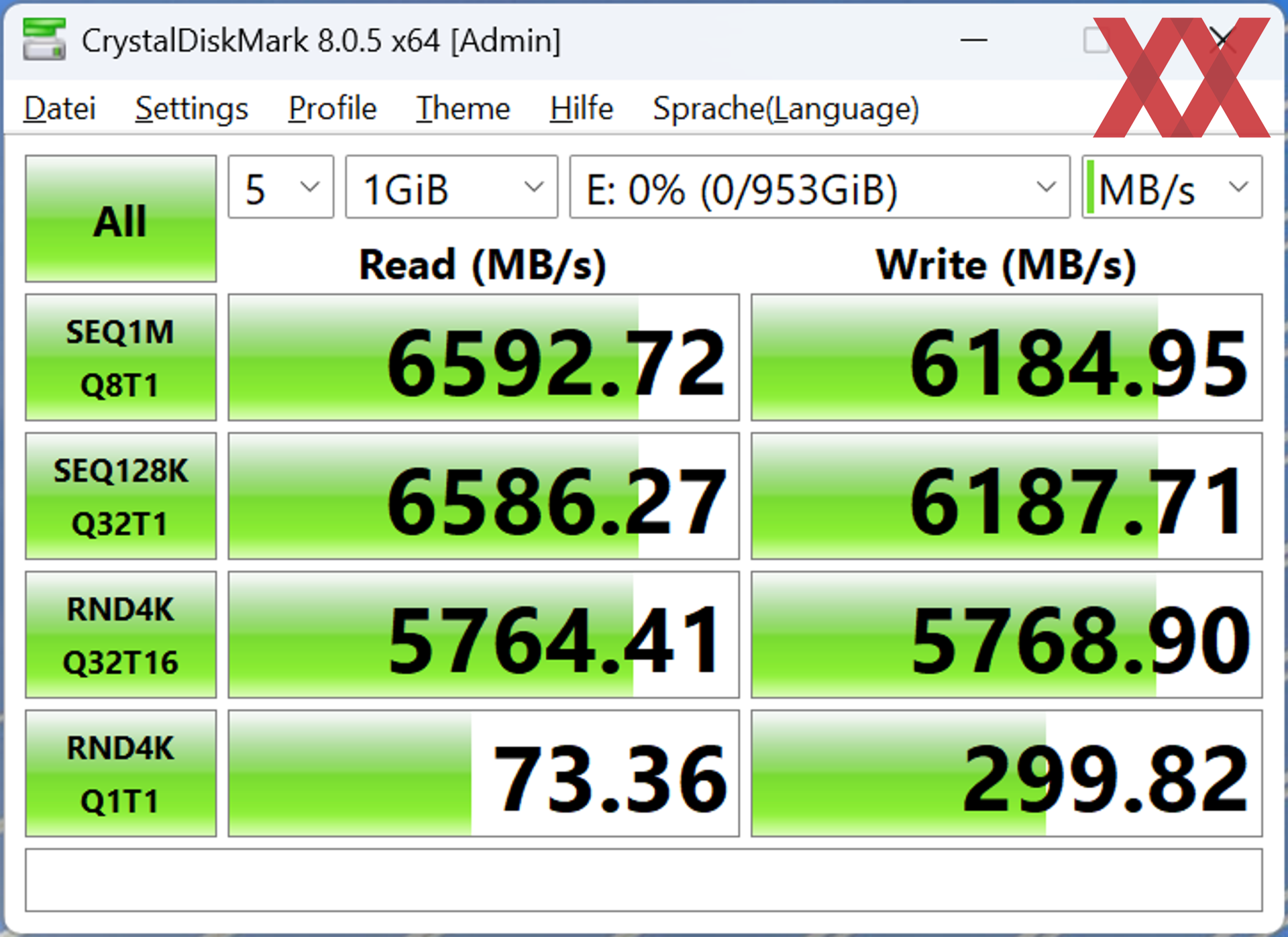

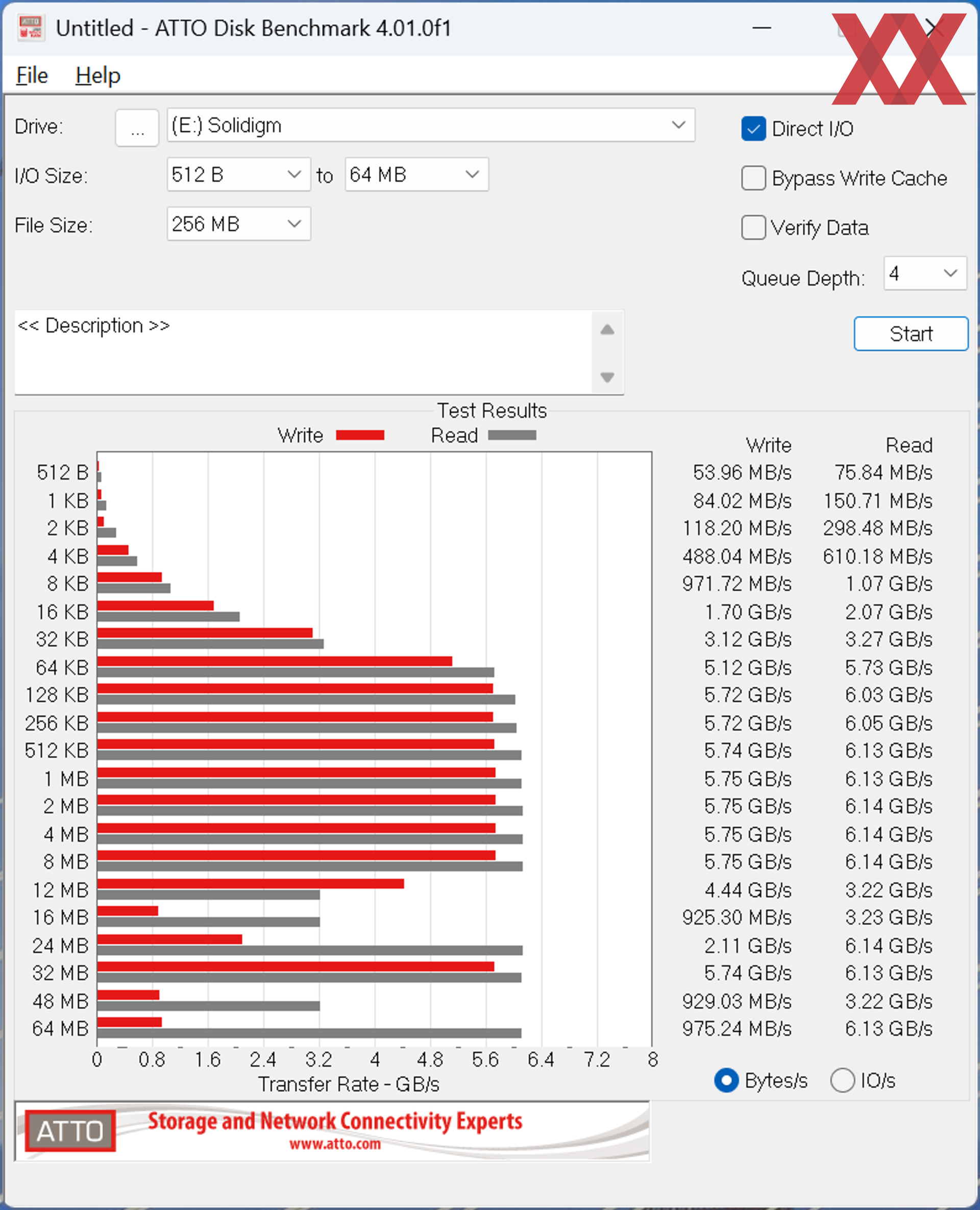

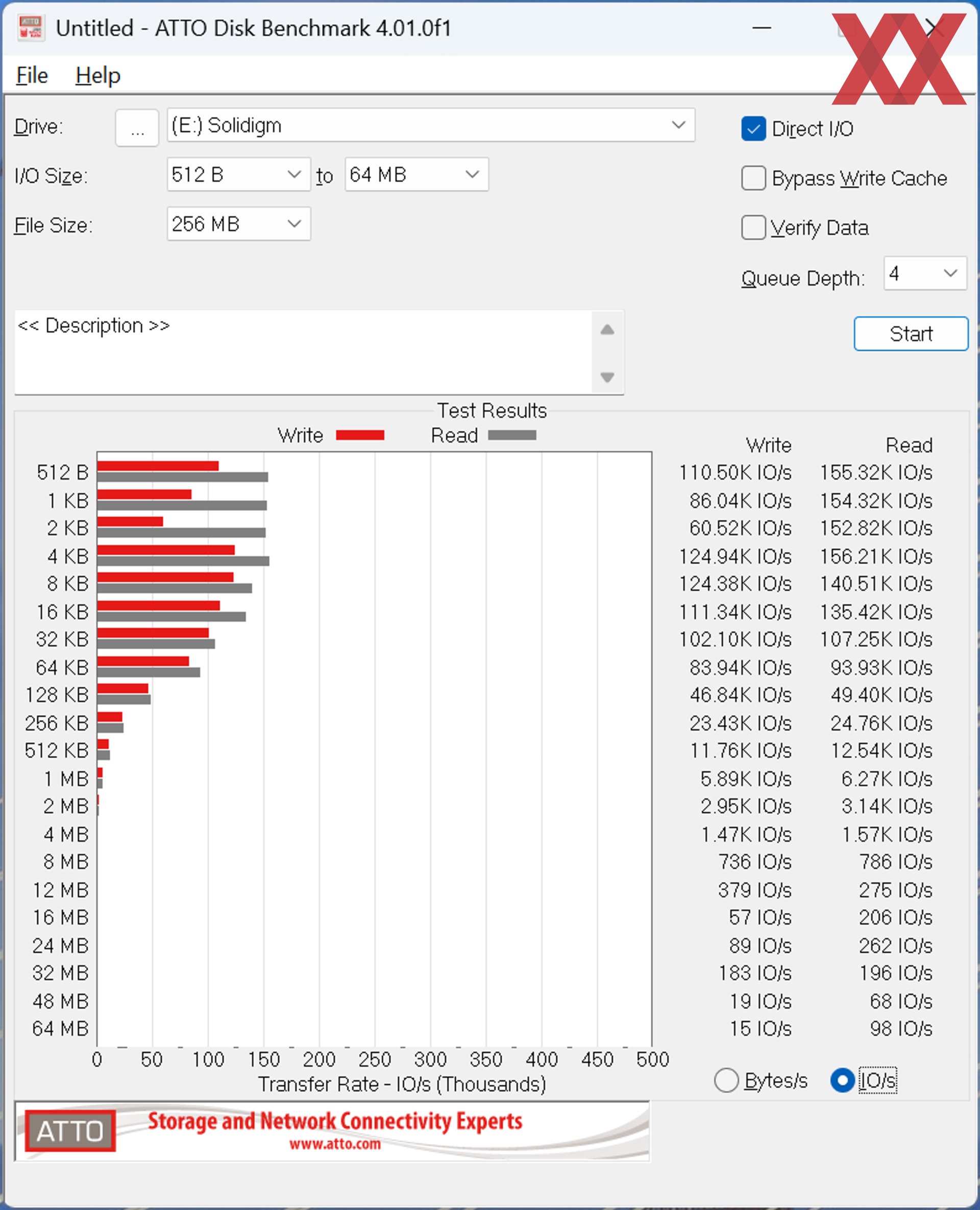

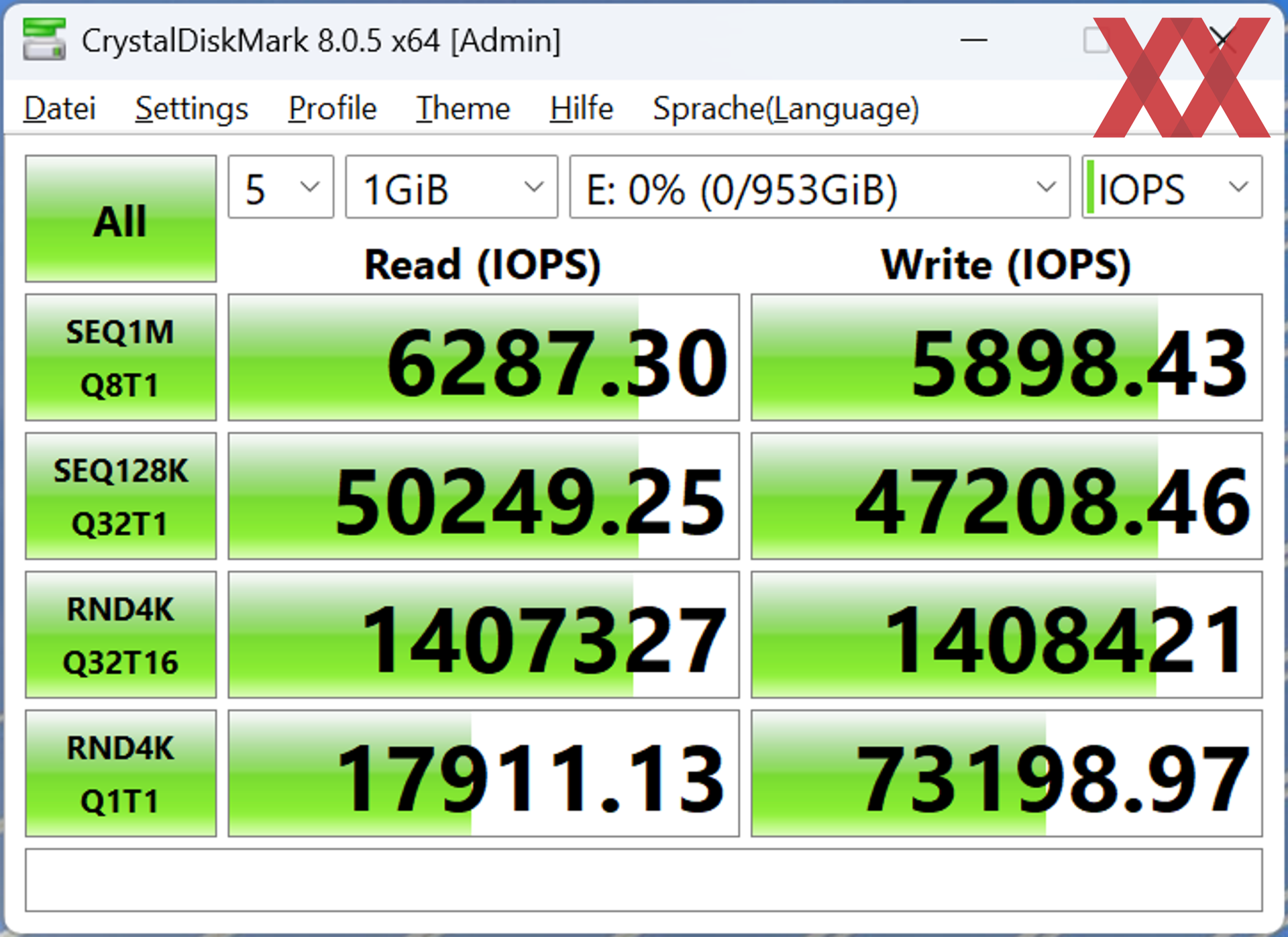

In der Mitte des Bildes zu sehen sind die zwei M.2-Steckplätze, die mit jeweils zwei PCIe-5.0-Lanes angebunden sind und Module im M.2-22110- und M.2-2280-Format unterstützen. Rechts neben den M.2-Steckplätzen befindet sich ein Mini-SAS-HD- bzw. SFF-8643-Anschluss, an den jeweils vier SATA-Laufwerke angeschlossen werden können. Einige der dazu notwendigen Kabel befinden sich im Lieferumfang.

Wiederum unter den M.2-Steckplätzen zu erkennen, ist eine Siebensegment-Anzeige, die beim Boot-Vorgang über den aktuellen Status informiert und bei eventuellen Problemen sinnvoll sein kann. Ganz rechts zu finden sind sechs Lüfter-Anschlüsse, der USB-3.2-Header und zwei Zusätzliche 12-V-Anschlüsse zur Stromversorgung.

Direkt unter den DIMM-Steckplätzen zu befindet sich der Mini-Cooledge-Anschluss (MCIO), der acht PCIe-5.0- oder CXL-2.0-Lanes bereitstellt.

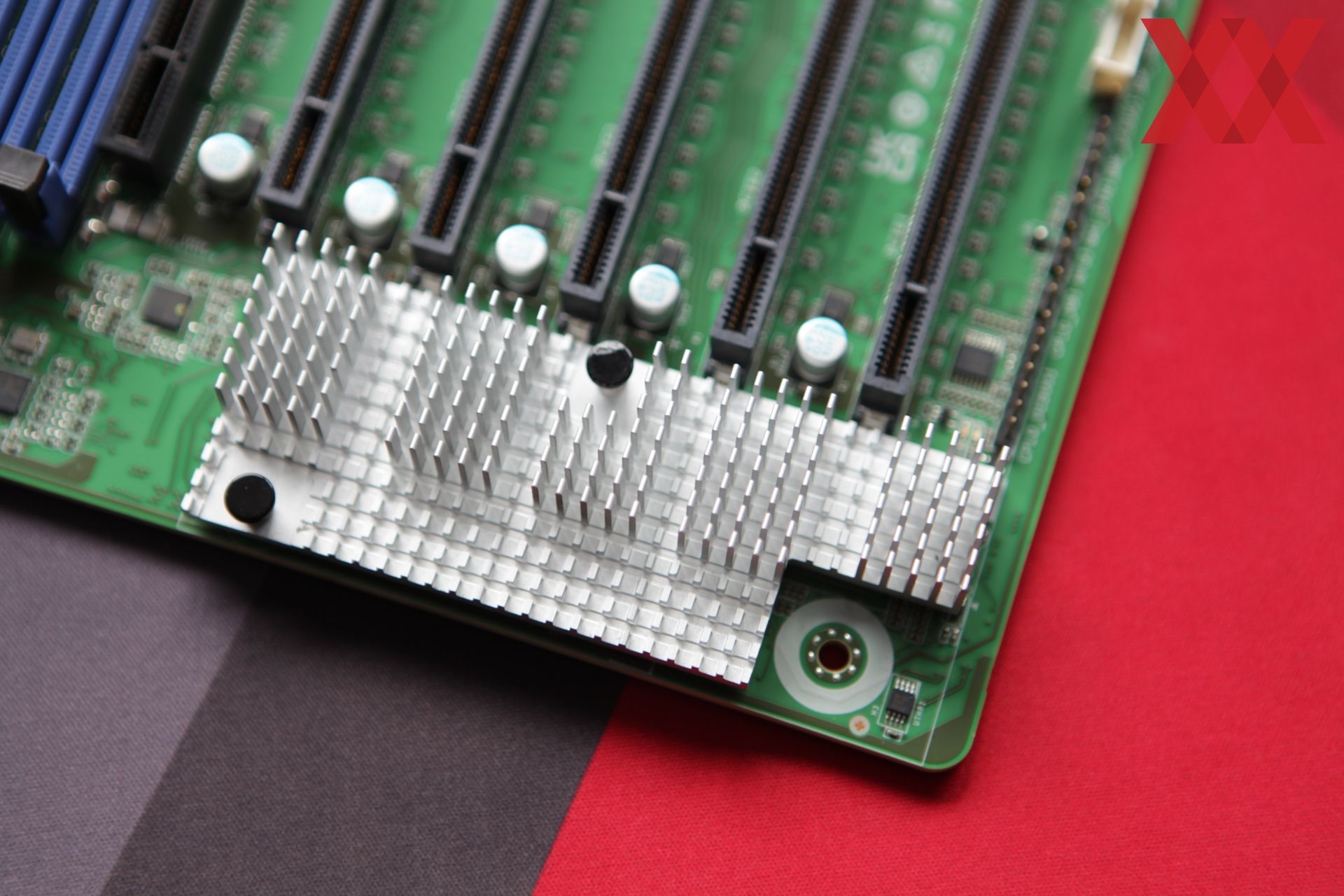

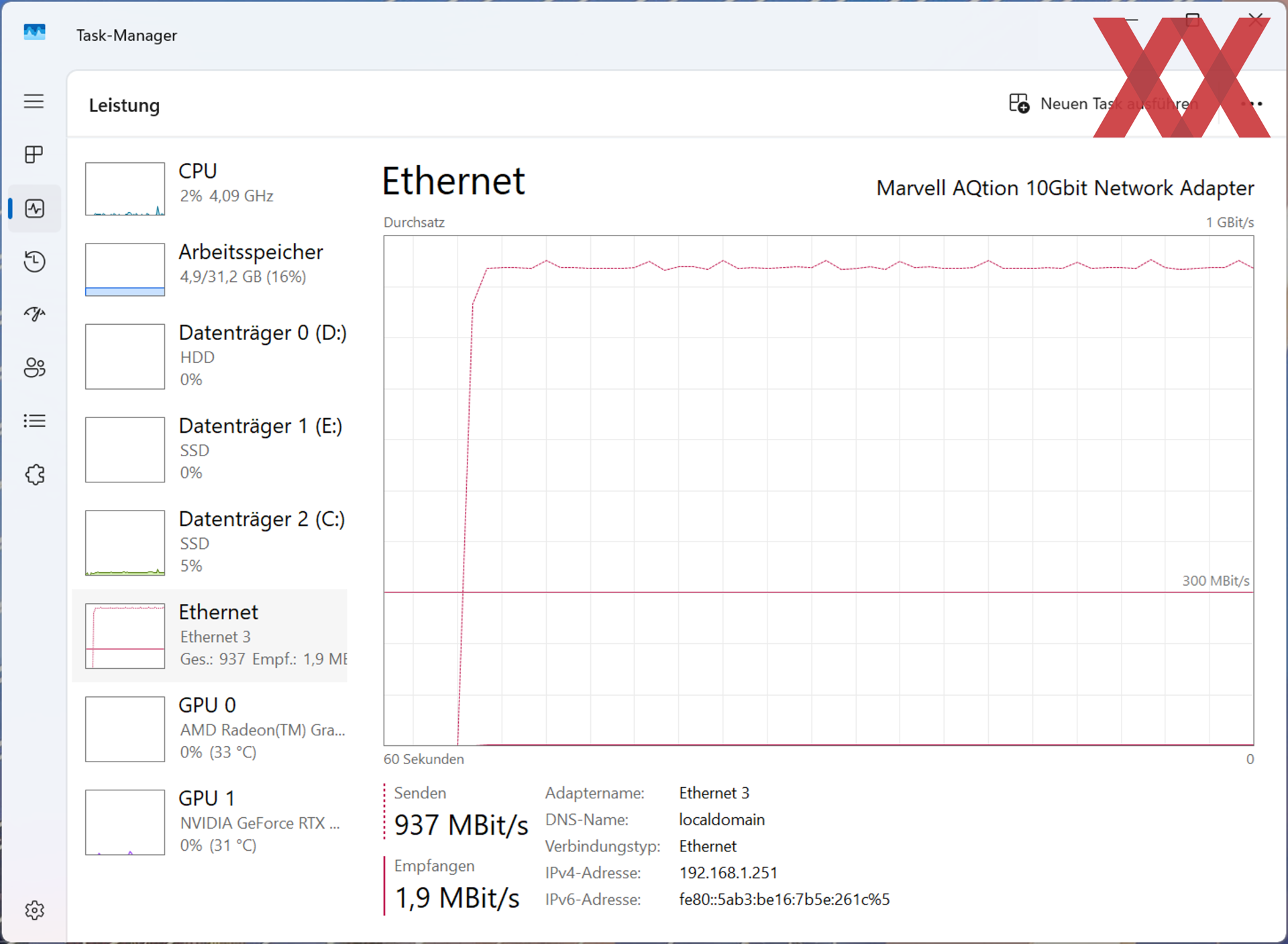

Unter dem Kühlkörper bei den PCI-Express-Slots sitzt der Netzwerkcontroller Intel X710-AT2, der für die beiden 10-GbE-Anschlüsse verantwortlich ist.

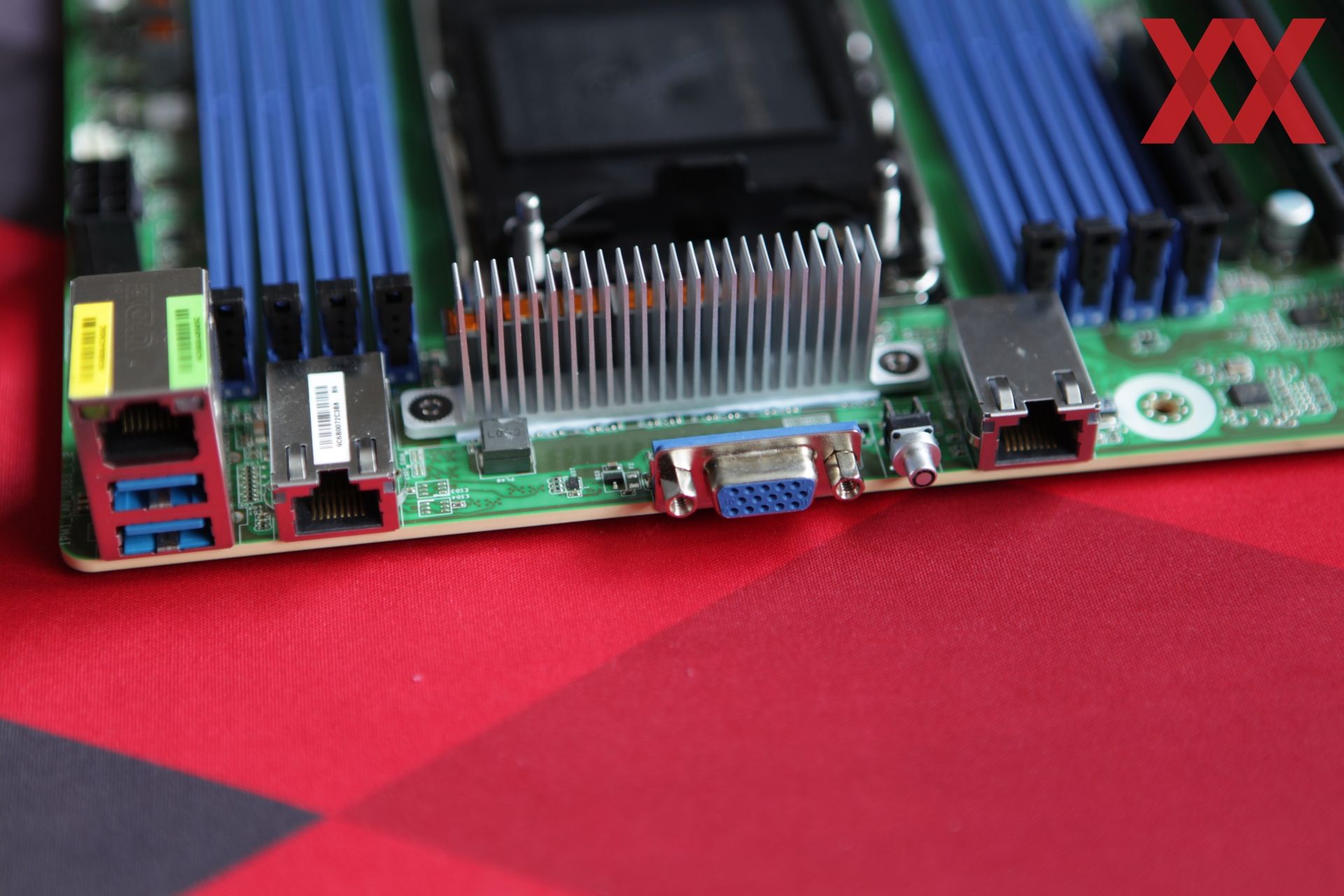

Der I/O-Bereich des ASRock Rack GNR2D16-2T präsentiert sich extrem minimalistisch. Vorhanden sind zweimal RJ45 für jeweils 10GbE mit 10 GBit/s und dazwischen einmal VGA als Monitor-Ausgang für den BMC. Links zu finden ist ein Gigabit-Ethernet für IMPI und darunter zweimal USB 3.2 Gen2.
