MSI Z97I GAMING AC im Test

DruckenE-Mail
Erstellt am: von

Seite 6: SATA-6G-Performance und USB-3.0-Performance

USB-3.0-Performance

In Verbindung mit dem Z97I GAMING AC sind insgesamt sechs USB-3.0-Schnittstellen nutzbar. Vier Stück befinden sich am I/O-Panel und die letzten beiden sind über den internen Header abgreifbar. Für diese Tests setzen wir die SanDisk Extreme 120 in das Star Tech S3510BMU33T-USB-3.0-Gehäuse ein. Dank der UASP-Unterstützung (USB Attached SCSI Protocol) werden die USB-3.0-Schnittstellen unter Windows 7 bestmöglich an ihr Limit getrieben.

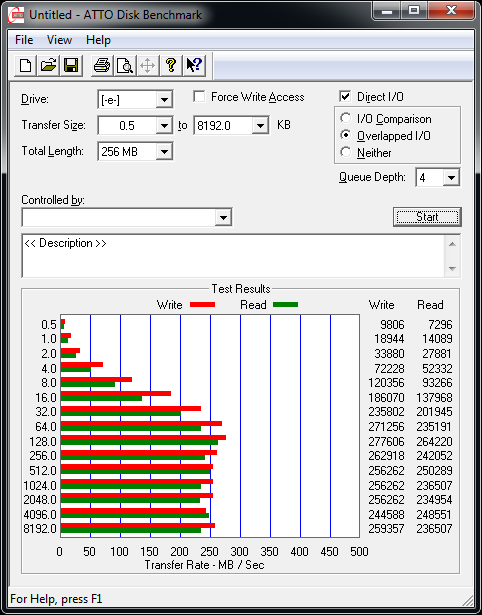

ATTO USB3 small
Die USB-3.0-Performance beim MSI Z97I GAMING AC
(nativ über den Z97-PCH).

An den Leseraten haben wir wenig zu beanstanden, bei der Schreibperformance sieht das allerdings anders aus, die im Schnitt bei 256 MB/s liegt. Andere Mainboards kommen dort auf knapp 300 MB/s.



SATA-6G-Performance

MSI stattet ihr Gaming-Mini-ITX-Board mit vier SATA-6G- und zwei eSATA-6G-Ports aus, die natürlich nativ an den Chipsatz angebunden sind. Für diese Tests schließen wir die SanDisk Extreme mit 120 GB Speicherkapazität direkt an die SATA-Ports an.

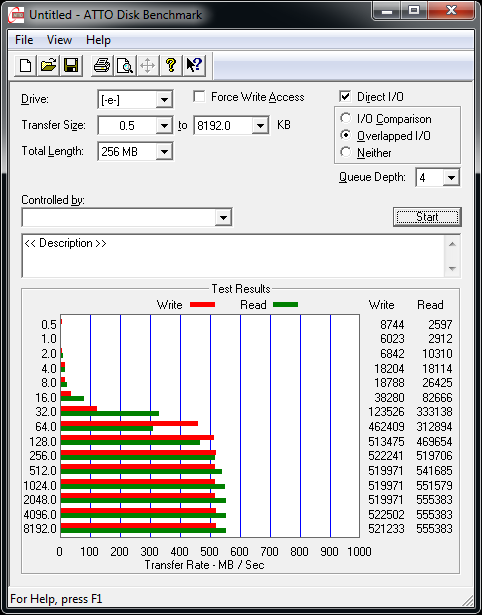

ATTO USB3 small
Die SATA-6G-Performance beim MSI Z97I GAMING AC
(nativ über den Z97-PCH).

Am Anfang zeigte sich eine schwächere Leistung als sonst üblich. Im späteren Verlauf jedoch kommt der SATA-Controller dann richtig in Fahrt und kann das SSD mit 555 MB/s lesend und maximal 522 MB/s schreibend ordentlich auslasten.



Social Links

Seitenübersicht

Kommentare (9)

#1
customavatars/avatar10806_1.gif
Registriert seit: 11.05.2004
Nürnberg
Moderator
Freund der "Zone"
Beiträge: 5846
Layout Fail... setzen 6

Warum ist bei diesen Boards zu 90% immer so wenig Platz zum PCI-E Slot?
#2
customavatars/avatar83163_1.gif
Registriert seit: 22.01.2008
NRW
Leutnant zur See
Beiträge: 1266
lol
#3
Registriert seit: 25.08.2004
AT - NÖ
Oberbootsmann
Beiträge: 832
Zitat Kiy;22474564
Layout Fail... setzen 6

Warum ist bei diesen Boards zu 90% immer so wenig Platz zum PCI-E Slot?


Und warum werden genau diese Boards hier getestet und nicht die 10% mit dem guten Layout
#4
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 28978
Hatte mit dem Vorgänger keine Probleme durch das Layout, aber hey... und wer eine AIO-Waku verwendet, versteht das Problem sowieso nicht.
#5
customavatars/avatar10806_1.gif
Registriert seit: 11.05.2004
Nürnberg
Moderator
Freund der "Zone"
Beiträge: 5846
Ich hab mit meinem ITX System ganz schön Platzprobleme um den Sockel herum,

AiO-Walü spielt für mich keine rolle für den 24/7 Betrieb desweitern möchte ich meinen CPU-Kühler vernünftig ausrichten können.

Solche Layout sind in meinen Augen einfach nicht zu Ende gedacht, Hauptsache "Gamer-1337-MegaSniper" und schön farbig... Aber vll liegt es auch dran dass die meisten User den Boxedkühler verwenden und somit keine Platzprobleme bekommen. So ein Produkt wird beworben und explizit für Enthusiasten vertrieben - wer sonst baut sich sonst eine Potentes MiniITX System und genau dann fallen halt solche Schnitzer massiv auf.
#6
customavatars/avatar29341_1.gif
Registriert seit: 03.11.2005
Jena
Overclocking addicted
Beiträge: 6349
Gab leider noch kein MSI Mini-ITX Board wo das nicht so war. Kann das auch nicht nachvollziehen.. sowas fällt jedem auf den ersten Blick auf, nur den Entwicklern nicht? Chipsatz ab zwischen PCIe und CPU und vorwärts.

Achja, kein M.2 auf nem Highend Gaming Board finde ich auch schwach.
#7
Registriert seit: 20.02.2014

Hauptgefreiter
Beiträge: 211
Gut, das Layout finde ich grenzwertig.
Was mir allerdings super gut gefällt sind die Anschlüsse.
Versucht mal bitte bei einem ATX Board für den Preis TosLink, 2*HDMI+DP(leider kein DVI) zu finden und gleichzeitig kein VGA, was USBs den Platz wegnimmt.
Von daher gefällt mir das eigentlich schon ganz gut...
#8
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 28978
Zitat Kiy;22475776
Solche Layout sind in meinen Augen einfach nicht zu Ende gedacht...

Wie ich eigentlich schon seit 10 Jahren zu diesem Thema predige: Gerade bei einem ITX Modell können die Hersteller es nicht jedem Recht machen. Aber es gibt ja auch Modelle mit dem von dir geforderten Layout, also werden irgendwie ja doch die meisten Geschmäcker bedient. Abgesehen davon sollte z.B. ein Thermalright True Spirit 120i problemlos auf das MSI Z97I Gaming AC passen, in v-h Ausrichtung.

@kabauterman: Im Punkt M.2 stimme ich dir zu. Der fehlt dem Board irgendwie, auch um sich überhaupt technisch vom Vorgänger abzuheben.
#9
customavatars/avatar31443_1.gif
Registriert seit: 15.12.2005
Hamburg
Admiral
Beiträge: 8954
@Redakteure:

Könntet ihr bei euren Reviews bei den Stromverbrauchsmessungen mit angeben, welchen Package C-State ihr im Idle erreicht?
Das kann nämlich bis zu 7W Verbrauchs-Unterschied ausmachen (zwischen Package C2 und C6).

Vielen Dank! :)
