Test: ASRock Z77 Extreme11

DruckenE-Mail
Erstellt am: von

Seite 7: Testsystem und generelle Performance

Mit diesem bestehenden Testsystem haben wir das ASRock Z77 Extreme 11 getestet:

Hardware:

  • Intel Core i7-3770K
  • entsprechendes Sockel 1155-Mainboard mit Intels Z77-Chipsatz
  • 2x4 GB DDR3-2400 - @ 1600 MHz, 9-9-9-24 1T, bei 1,5 V
  • Powercolor Radeon HD 7850
  • Seasonic X-Series 560W Netzteil
  • Samsung CDDVDW SH-222AB
  • Seagate ST1000524AS 1TB Festplatte

Für Bandbreiten/Transferratentests kommen weitere Komponenten zum Einsatz.

Software:

  • Windows 7 Home Premium 64-Bit
  • AMD Catalyst 12.4
  • Intel INF-Utility 9.3.0.1020

Bei weiteren Treibern verwenden wir jeweils die aktuellste Version.

Seit der Einführung der Nehalem-Prozessoren und der Integration des Speichercontrollers in die CPU haben wir festgestellt, dass sich die getesteten Mainboards kaum mehr in der Performance unterscheiden. Dies ist auch kein Wunder, denn den Herstellern bleibt fast kein Raum mehr fürs Tweaken: Früher war es möglich, durch besondere Chipsatztimings noch den einen oder anderen Prozentpunkt an Performance aus dem Mainboard zu holen, heute fehlt diese Optimierungsmöglichkeit. Ist ein Mainboard also in der Lage, die Speichertimings einzustellen, so werden alle Mainboards - wie auch bei unseren Tests mit konstant 1600 MHz und 9-9-9-24 1t - dieselbe Performance erreichen.

Auch wenn wir deshalb die Performancetests im Vergleich zu früheren Mainboardreviews deutlich eingeschränkt haben, sind sie dennoch interessant, denn mit den Leistungsvergleichen findet man schnell heraus, ob der Hersteller beispielsweise den Turbo-Modus ordentlich implementiert hat oder im Hintergrund automatische Overclocking-Funktionen laufen. Beim ASRock Z77 Extreme 11 ist allerdings alles so, wie es zu erwarten wäre: Die Turbo-Modi laufen korrekt und auch keine versteckte Übertaktung ist aktiv.

Wir testen allerdings nur noch vier Benchmarks und beschränken uns hier auf 3DMark 2011, SuperPi 8M, Cinebench 11.5 und Sisoft Sandra 2011 Memory Benchmark:

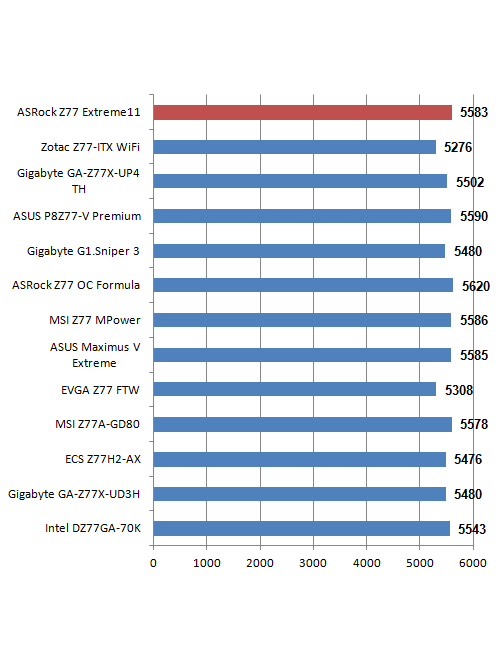

3DMark 2011

3DMark_2011_1
Leistung in Futuremark-Punkten

Cinebench 11.5

Cinebench 1
Leistung in Cinebench-Punkten

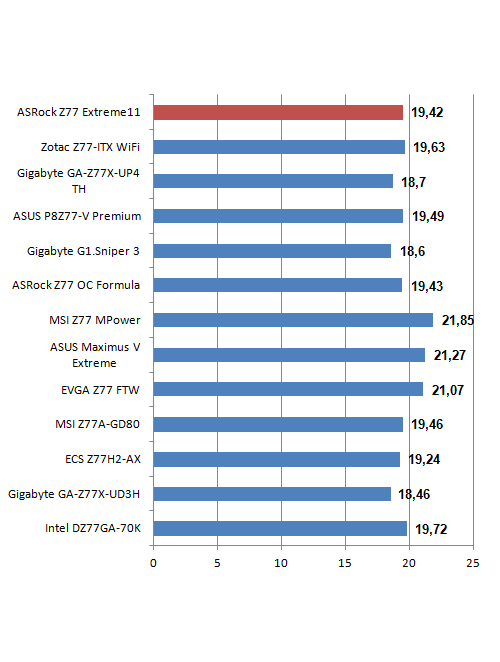

Sisoft Sandra Memory Benchmark:

SiSoft_Sandra 1
Bandbreite in GB/s

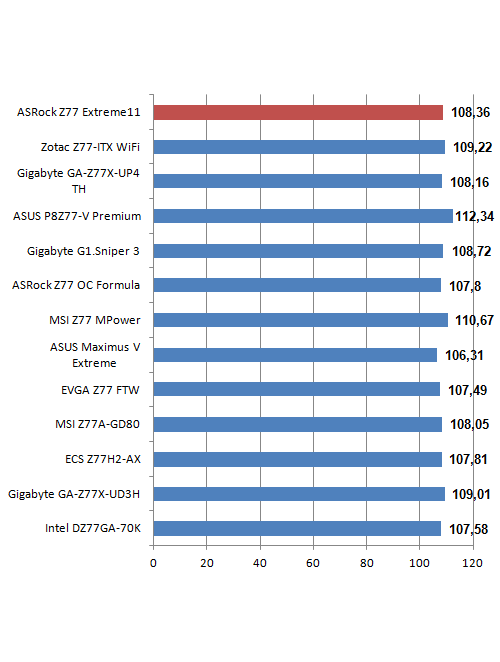

SuperPi 8M

SuperPi 1
Zeit in Sekunden (weniger ist besser)

An der gebotenen Leistung gibt es nichts auszusetzen. Die Ergebnisse vom ASRock Z77 Extreme 11 liegen alle auf dem Niveau der anderen Test-Kandidaten.

Seit kurzem schauen wir uns auch die Zeit an, die das Mainboard benötigt, um alle Komponenten zu initialisieren und den Bootvorgang des Betriebssystems einzuleiten. In der folgenden Grafik sind bereits vier Mainboards vergleichbar:

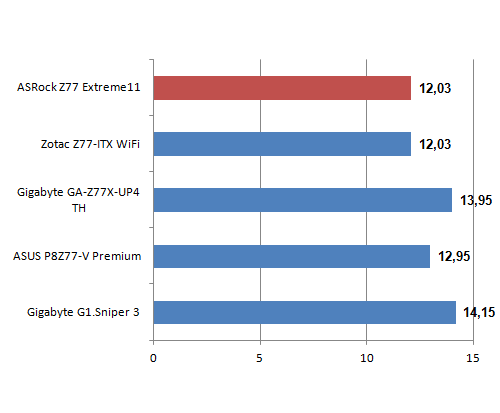

Bootzeit (vom Einschalten bis zum Windows-Bootvorgang)

SuperPi 1
Zeit in Sekunden (weniger ist besser)

Es ist einfach erstaunlich, dass das Z77 Extreme 11 exakt dieselbe Zeit benötigt hat, wie das Zotac Z77-ITX WiFi, obwohl beide Mainboards jede Menge Differenzen aufzuweisen haben. Dafür, dass auf dem Extreme 11 ziemlich viele Zusatzchips verbaut wurden, benötigt es extrem wenig Zeit, um alle Komponenten zu initialisieren. Top!



Social Links

Seitenübersicht

Kommentare (40)

#31
customavatars/avatar132552_1.gif
Registriert seit: 03.04.2010

Oberleutnant zur See
Beiträge: 1422
Zitat FM4E;19893313
Naja, Mini-ITX-Boards bieten von Grund auf weniger an Ausstattung, was eben aufgrund des geringeren Platzes zu begründen ist. Je weniger Zusatzchips vorhanden sind, desto weniger verbraucht es grob berechnet. Hinzu kommen noch andere Feinheiten, wie die angelegten Standard-Spannungen, die eben auch den Stromverbrauch enorm anheben können. Es gibt aber auch normale ATX-Mainboards, die sehr sparsam sind, wie z.B. das MSI Z77A-GD80.


Naja, nicht wirklich. ITX Boards haben auch LAN, WLAN, Sound, USB 3, SATA 3, Bluetooth, eSATA, etc. Kein großer Unterschied zu den meisten ATX boards, welche aber trotzdem viel mehr verbrauchen, selbst wenn diese kein WLAN oder Bluetooth haben.
Den einzigen Unterschied den ich erkenne ist, dass eben mehr Anschlüsse vorhanden sind, wie z.B. SATA, zig PCIe, manchmal mehr USB. Aber das sollte ja keinen Unterschied machen, solange da nichts angeschlossen ist.
Das genannte MSI Board finde ich nicht sparsam im Vergleich zu ITX Boards.
#32
customavatars/avatar131792_1.gif
Registriert seit: 21.03.2010

Stabsgefreiter
Beiträge: 351
Welches USB3 2,5" Gehäuse benutzt ihr eigentlich für den Test der SSD am USB3 Anschluß ?
#33
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 28976
Zitat Cool Hand;19894979
Den einzigen Unterschied den ich erkenne ist, dass eben mehr Anschlüsse vorhanden sind, wie z.B. SATA, zig PCIe, manchmal mehr USB. Aber das sollte ja keinen Unterschied machen, solange da nichts angeschlossen ist.

Du erkennst keine weiteren Verbraucher, aber trotzdem sind sie in der Regel (ITX vs ATX) vorhanden. Am Beispiel des Extreme11: Der LSI Controller mit eigenem Cache, der PLX und die ASAT PCIe Switches, USB3 Hubs, Firewire Controller und vieles weitere mit den dazu benötigten Wandlern/Stromphasen, sind nur der Anfang. Solche Spitzenmodelle haben aber auch oft eine sehr üppige Spannungsversorgung, mit einer höheren Anzahl Phasen/Wandler für CPU und Speicher, als auf einem ITX Mainboard Platz finden würde. All das sind Verbraucher und nur einen gewissen Teil davon kannst du überhaupt abschalten. Andere Modelle haben dafür eine PCI Brücke oder Wandler von schlechterer Effizienz oder... für den Gesamtverbrauch gibt es viele verschiedene Kriterien.

Die sparsamsten ITX Modelle unterscheiden sich auch in der Ausstattung deutlich von ihren weniger sparsamen Kollegen. Vergleiche in der Hinsicht mal das im 10W Systeme Thread bevorzugte Intel DQ77KB mit dem ASUS P8Z77-I Deluxe. Eigentlich logisch, oder?
#34
Registriert seit: 18.12.2012

Matrose
Beiträge: 1
Da melde ich mich als Besitzer des Boards einmal zur Wort.

Ich habe mir das Mainboard vor 4 Wochen für meinen Festplatten/Multimedia/Bildbearbeitungs/Spiele Server bestellt und verbaut.
Die Wahl fiel auf das Board, da über den integrierten LSI Controller maximal 8 HDDs im Raid Verbund möglich waren. Ursprünglich hatte ich nämlich mit 6 Festplatten + SSD geplant.

Hier meine Erfahrungen:

- Leider meldet sich wohlmöglich der LSI Controller im laufenden Betrieb bei Schreib und Lesezugriffe ab. Der Festplattenverbund verschwindet unter Windows leider. Abhilfe bringt dann nur ein Neustart, bis der Fehler schnell reproduzierbar eintritt. Ich habe einiges probiert auch nach anraten von Alternate, Asrock, hardwareversand.de - Startseite Bios Update, Computer direkt in die Steckdose angeschlossen und nicht über Steckerleiste, Sata Kabel komplett einmal ausgetauscht, Raid Verbund aufgelöst und Festplatten einzeln durchgescannt - ohne Fehler, die Festplatten verschwinden auch wenn sie als JBOD angeschlossen sind am LSI Controller. Leider kann man über den integrierten Raidcontroller kein RAID 5 laufen lassen, sodass ich darüber nur ein Raid 10 habe einstellen können (ergo hatte ich nicht die geplante Festplattenkapazität - somit habe ich mir dann noch zwei weitere 2TB Platten nachbestellt um somit auf ne Gesamtzahl von 8 x 2TB zu kommen)
Nun habe ich mir den LSI 9750-8i externen Raidcontroller zusätzlich gekauft um zu testen obs über nen zusätzlichen PCI-E Raidcontroller funktioniert.... und siehe da, es klappt wunderbar. Somit ist der Vorteil, warum ich mir dieses Mainboard gekauft habe aber dahin....

- Die Lüftersteuerung ist standardmäßig wirklich immer auf 100%. Ein kurzer Blick ins BIOS und die Einstellungen auf Level 1 bieten hier aber Abhilfe

- Der aktive Lüfter auf dem Mainboard arbeitet wirklich sehr intelligent... Die meiste Zeit ist er nämlich komplett aus. Hier hatte ich nämlich im Vorfeld angst, da es ja ein sehr kleiner Lüfter ist und dementsprechend laut sein sollte.

Alles in allem finde ich das Mainboard sehr geil. Qualitativ gut, viele Anschlussmöglichkeiten (ich liebe die vielen USB 3 Ports, Wifi und Blutooth...)

Über den externen Raidcontroller habe ich jetzt auch ne irre Geschwindigkeit von über 600mb/sec im Lesebetrieb und 110mb/sec im Schreibbetrieb, sodass ich damit auch sehr zufrieden bin.

Nichts desto trotz, werde ich das Board mindestens einmal einschicken um durchtesten zu lassen was da mit dem LSI Controller nicht stimmt.
#35
customavatars/avatar132552_1.gif
Registriert seit: 03.04.2010

Oberleutnant zur See
Beiträge: 1422
Zitat emissary42;19895615
Du erkennst keine weiteren Verbraucher, aber trotzdem sind sie in der Regel (ITX vs ATX) vorhanden. Am Beispiel des Extreme11: Der LSI Controller mit eigenem Cache, der PLX und die ASAT PCIe Switches, USB3 Hubs, Firewire Controller und vieles weitere mit den dazu benötigten Wandlern/Stromphasen, sind nur der Anfang. Solche Spitzenmodelle haben aber auch oft eine sehr üppige Spannungsversorgung, mit einer höheren Anzahl Phasen/Wandler für CPU und Speicher, als auf einem ITX Mainboard Platz finden würde. All das sind Verbraucher und nur einen gewissen Teil davon kannst du überhaupt abschalten. Andere Modelle haben dafür eine PCI Brücke oder Wandler von schlechterer Effizienz oder... für den Gesamtverbrauch gibt es viele verschiedene Kriterien.

Die sparsamsten ITX Modelle unterscheiden sich auch in der Ausstattung deutlich von ihren weniger sparsamen Kollegen. Vergleiche in der Hinsicht mal das im 10W Systeme Thread bevorzugte Intel DQ77KB mit dem ASUS P8Z77-I Deluxe. Eigentlich logisch, oder?


Ich rede ja auch nicht von solchen Extremboards die 250 bis 400 Euro kosten. Dass die mit extra SAS Controller, extra für extrem Overclocking angepasster Stromversorgung usw. mehr verbrauchen, sollte klar sein.
Ich rede hier von ITX Boards die von der Ausstattung ziemlich gleich sind zu ATX Boards die in etwa gleich viel kosten. So z.B. das Gigabyte Z77X-UD3H im Test.
Was ist bei solchen Boards anders was so viel mehr verbraucht?
#36
customavatars/avatar37046_1.gif
Registriert seit: 17.03.2006
Dortmund
Vizeadmiral
Beiträge: 7581
@ FM4E: Du bietest das Board nicht zufällig zum Verkauf an, oder? :)
#37
customavatars/avatar184392_1.gif
Registriert seit: 11.12.2012
Thüringen
Oberstabsgefreiter
Beiträge: 483
Hammer Hart :)
#38
customavatars/avatar105084_1.gif
Registriert seit: 26.12.2008
Uetz
Kapitän zur See
Beiträge: 3210
Na dann weiss ich doch was die nächste Anschaffung werden wird ein ASRock Extreme 11 ;) schauen wir mal
#39
customavatars/avatar42212_1.gif
Registriert seit: 27.06.2006
NRW
Kapitän zur See
Beiträge: 4029
Finde das Board super interessant, was mich wundert Alternate & Konsorten haben das Board nicht aktuell im Verkauf!

Gibt es da tatsächlich Probleme mit dem Board bezügl. LSI ?

Edit: andererseits wäre noch der große Bruder (2011er Sockel) eine Option...
Oder ganz anders einen LSI Controller kaufen ;)
#40
customavatars/avatar95302_1.gif
Registriert seit: 19.07.2008
Hamburg
Admiral
Beiträge: 11898
Ich halte da goaa nix von.
Wenn Workstation-Board dann doch X79, wenn heftigster Datendurchsatz gebraucht wird, doch eher SSDs als SCSIs.
Ein Board was nicht gefehlt hat.
