[Guide] Zen2/3 CPU & RAM Overclocking Guide

Danke für die ganzen Feedbacks und Werte für die Tabelle. Wird langsam voll beim 3600 :)

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Manuelles SettingPBO OFF
UserCPUAllcoreVcoreCPU PPCB20Production date
eff. clockfixedwattageScore
Fanat1x3600
PBO DEFAULT40501,34V903370
auf die schnelle max. Frequenz
ohne noch höhere Vcore
45001,34V1043790
CB20 stable42001,05V603561
Prime95&AVX stable42001,09V653513

Stromverbrauch zur Vergleichbarkeit IMMER mit CB20 gemessen.
Wie finde ich das Prod. Date der CPU raus?
Aktuell versuche ich noch alle weiteren Spannungen zu senken.
Temps sind von PBO knapp 70°C auf 56°C gefallen.

EDIT: Danke für das HowTo! War zwar im großen und ganzen nichts neues, aber die einzelnen Ebenen im BIOS kannte ich nicht bzgl. den Prioritäten.
EDIT 2: Wenn ich Muse habe, suche ich noch die min. benötigte VCore für 4000 MHz im Vergleich.

Zuletzt bearbeitet:
  • Danke
Reaktionen: def
Danke für die Werte, werde ich wenn ich irgendwann Mal Feierabend hab einpflegen :)

PS: deine Scores sind Recht niedrig. Mach dir zum Vergleich bitte Mal mit Echtzeitpriorität

hallo def... danke für den Guide hier.
Hab gerade die entspr. Einstellungen in meinem ASUS Board versucht nachzustellen....Bin allerdings nicht so richtig fündig geworden
Ich wollte mal in die RUnde fragen, ob mir jemand ein wenig helfen könnte, wie die entspr Einstellungen im Asus-Bios aussehen.
Danke schonmal vorab

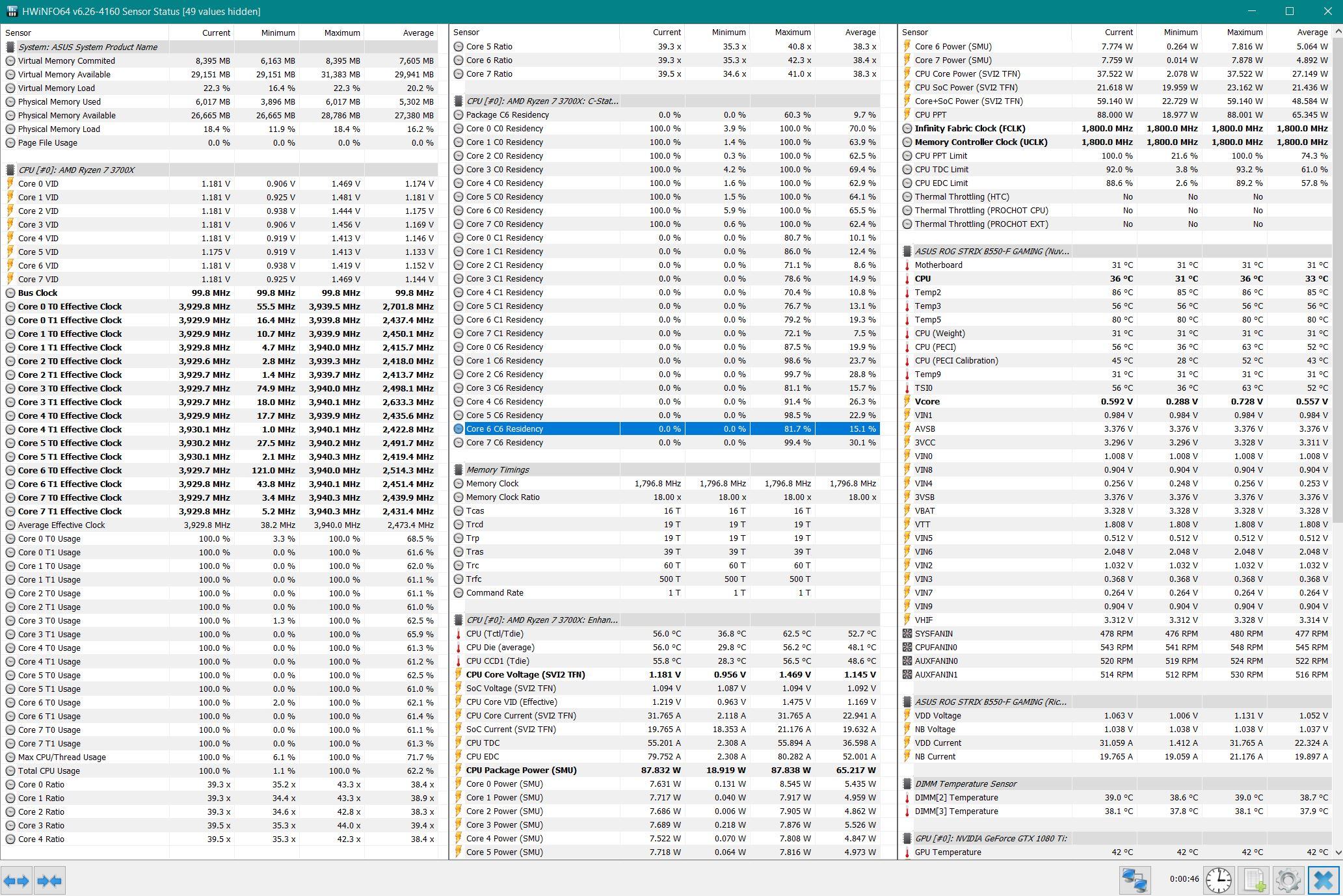

anbei mal meine Wert beim CB20-Lauf


Anhänge

  • normal.JPG
    580,1 KB · Aufrufe: 86
Zuletzt bearbeitet:
Wie finde ich das Prod. Date der CPU raus?
Das steht auf der CPU im Format Jahr/Produktionswoche (yyww). Schau mal hier im Thread nach Bildern, da findest Du Beispiele. Wenn Du vor dem Einbau kein Bild gemacht hast, willst Du dafür aber wahrscheinlich nicht den Kühler abnehmen.

4500 MHz ist hoch, hat bei mir nicht geklappt. Bei mir lagen durchweg aber auch schon höhere Spannungen an. Nur PBO Default war bei mir ähnlich wie bei Dir, Score aber höher. Hattest Du viel parallel laufen?

Ahh okay, danke! Hätte mich schon gewundert, wenn das per Software ging. Neee, den Kühler bau ich nicht ab. Vielleicht die Tage wenn ich den Schlauch von der Wakü tausche.. Mal schauen.

Die 4500 warten CB20 Stable, Prime hab ich nicht geprüft, hat mich nur interessiert wie hoch ich sie auf die schnelle bekomme.

Ja, es lief einiges im Hintergrund. Hab eben mal alles beendet.. 3585 Punkte mit 4,0 GHz und Task Prio normal.
Mit Task Prio Echtzeit komme ich auf 3666 Punkte.

BTW: Ergänzung zur Tabelle oben:
Allcore 4000 MHz, VCore 0,96V, 52 Watt, 50 Grad und die Punkte stehen hier drüber.. ;-)
Ich denke das wird mein Alltagssetting.. Sogar Primestable mit der VCore.. 🙃

EDIT, hat mich jetzt angefixt. Die Tage geh ich die RX590 noch an. Ich denke da liegt auch noch einiges an Stromspar Potential. OC technisch ging da quasi gar nichts, ich hoffe dafür dann beim UV..

Zuletzt bearbeitet:
  • Danke
Reaktionen: def
hab mal ein wenig rumprobiert...Konnte zwar den Takt entspr. ein/verstellen, aber hab jetzt dauerhaft 1.2V CPU Core Voltage - also auch im Idle einen höheren Wattverbrauch ! 30 Watt gegenüber ca 17 Watt im Idle.

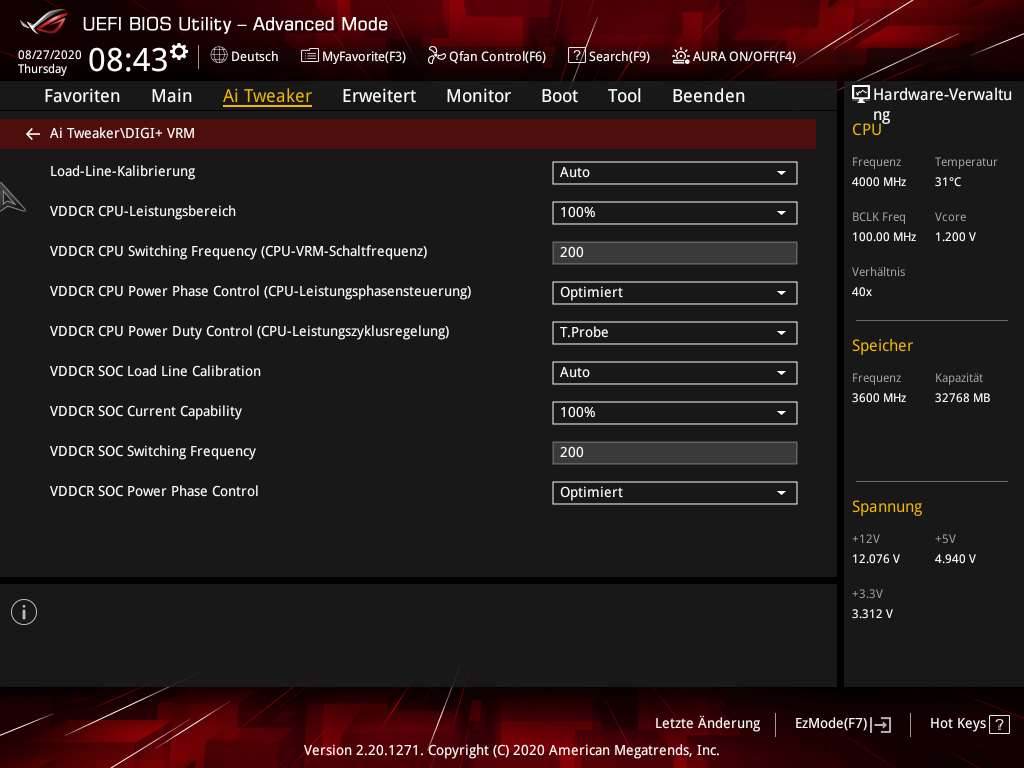

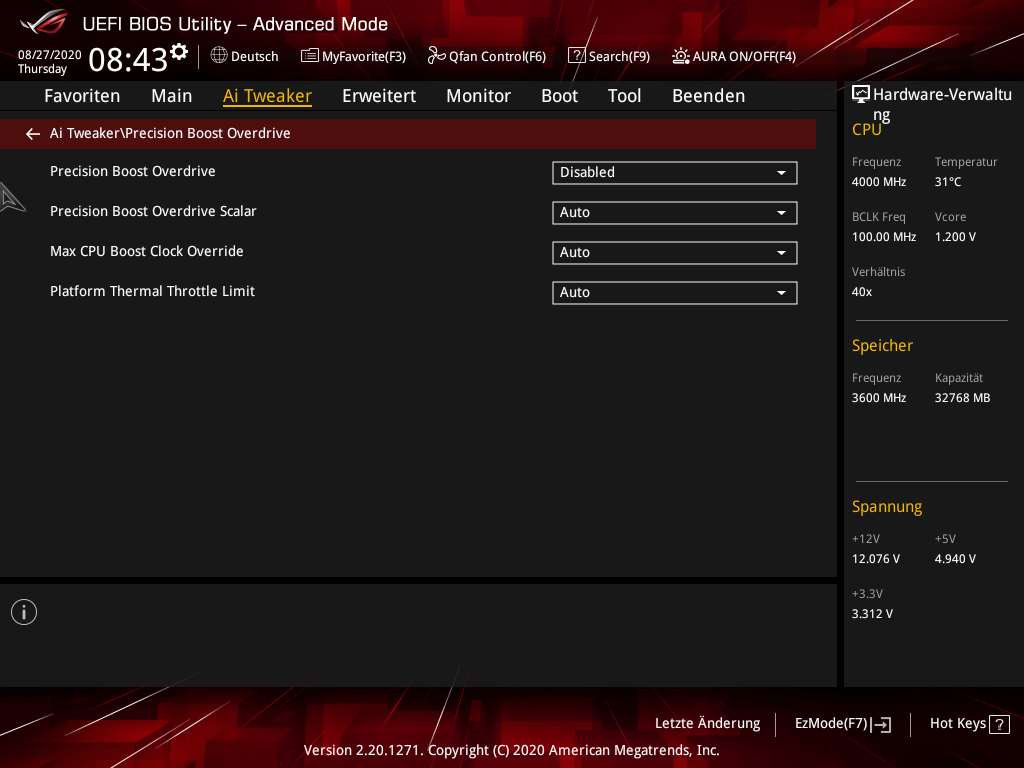

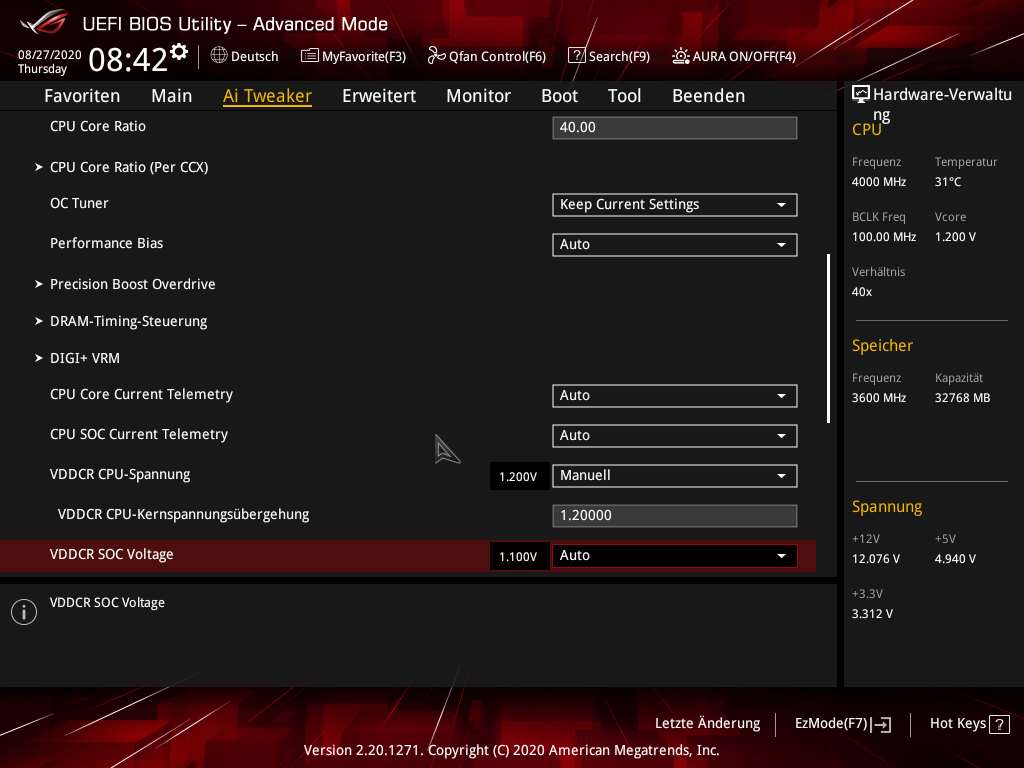

Hier mal ein paar Screenshots aus dem Bios...vielleicht sieht jemand das Problem !


Anhänge

  • 200827084239.jpg
    60,4 KB · Aufrufe: 87
  • 200827084303.jpg
    66,7 KB · Aufrufe: 92
  • 200827084319.jpg
    50,4 KB · Aufrufe: 82
  • 200827084335.jpg
    63,9 KB · Aufrufe: 82
  • 200827084414.jpg
    62,2 KB · Aufrufe: 85
  • 200827084215.jpg
    65,8 KB · Aufrufe: 80
Wow, auf 17 kam ich eh noch nie. Im Idle bin ich meist so bei 22-23 Watt. Aber das war mit BIOS@default schon so..
Was mir auf deinem Screen auffällt: Keiner der Kerne geht mehr in den C6 State..
Bei MSI muss man die Voltage per AMD Overclocking setzen.. Keine Ahnung wie das bei ASUS ist..

  • Danke
Reaktionen: ttt
@ttt gibts bei ASUS keinen AMD Overclocking Bereich der seperat ist? Bei dir funktionieren halt keine C6-States. Kenn mich im ASUS Bios leider nicht aus. Vielleicht kann da wer anders helfen.

@Fanat1x :bigok: holy shit, geile CPU!

Edit: kommt halt drauf an was man so an Software laufen hat. Ich komm ohne was quer schießt auf 11 Watt Package Power im Idle
Edit: @Fanat1x kannst du bitte trotzdem nochmal die Werte für die Tabelle wiederholen? Ich muss wissen ob das OC so vernünftig läuft oder ob Clockstretching stattfindet. So bringen mir die Werte nix... Dein 4ghz Setting hab ich soweit eingepflegt.

Zuletzt bearbeitet:
  • Danke
Reaktionen: ttt
Allcore 4000 MHz, VCore 0,96V, 52 Watt, 50 Grad und die Punkte stehen hier drüber.. ;-)
Was für Rams/Takt und welchen IF Takt nutzt du?
Oder hast du an den Werten garnichts gedreht / Auto?

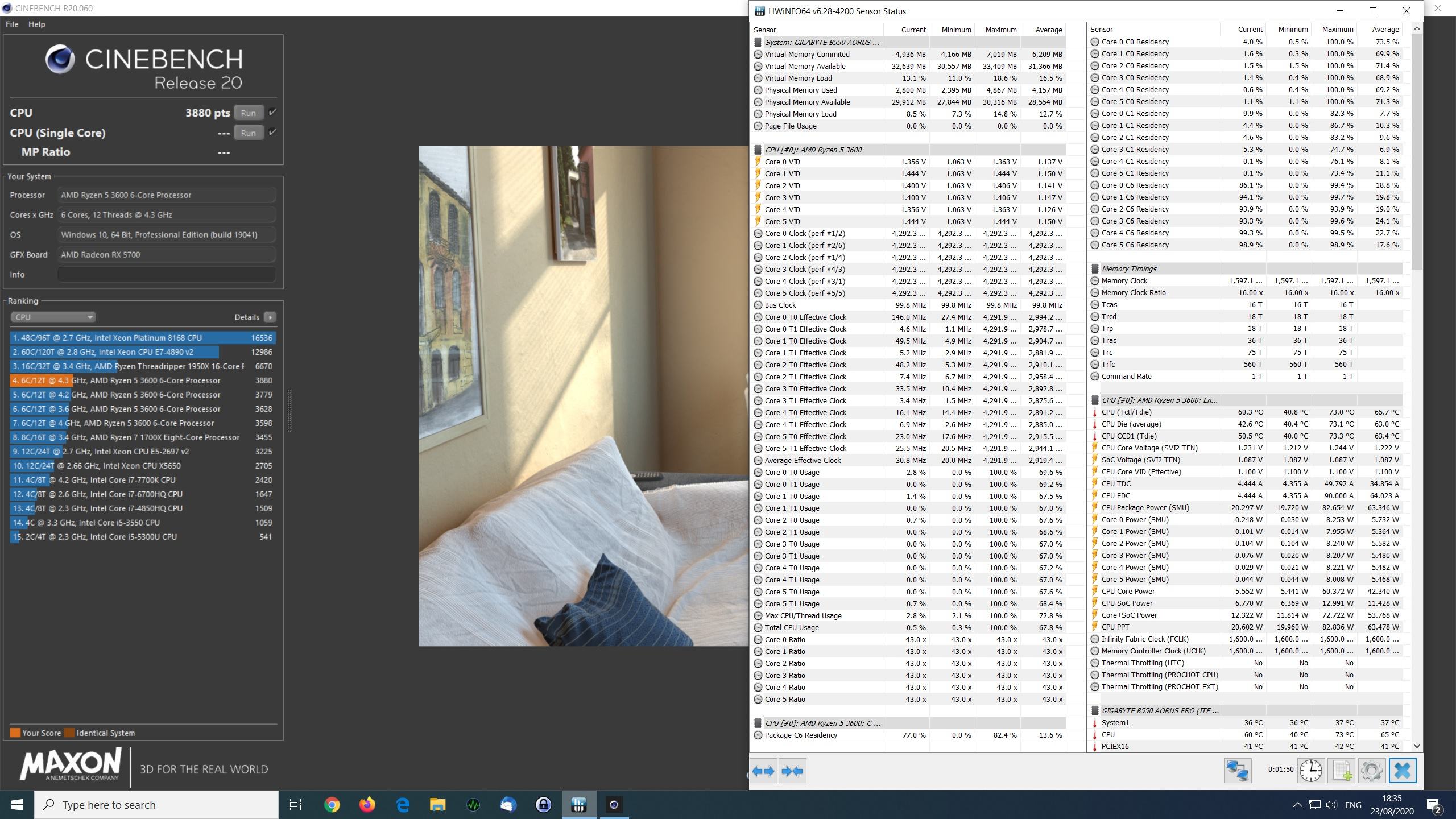

@ttt: Runtergehen sollte das schon im idle, siehe mein Screenshot @4.3GHz:
Bei meinem Gigabyte Board funktioniert das auch mit den Einstellungen im Tweaker - also im BIOS-Bereich des "Herstellers".
Du solltest auf jeden Fall im AMD-Bereich des ASUS auch noch eine Möglichkeit haben, Takt und VCore einzustellen, da sollten dann hoffentlich auch die C-States funktionieren.

@Fanat1x :bigok: holy shit, geile CPU!

Edit: kommt halt drauf an was man so an Software laufen hat. Ich komm ohne was quer schießt auf 11 Watt Package Power im Idle
Edit: @Fanat1x kannst du bitte trotzdem nochmal die Werte für die Tabelle wiederholen? Ich muss wissen ob das OC so vernünftig läuft oder ob Clockstretching stattfindet. So bringen mir die Werte nix... Dein 4ghz Setting hab ich soweit eingepflegt.

Reiche ich dir später gerne noch nach, sowohl die 4,2 als auch 4,5er Werte mit Prio Echtzeit und quasi allen Programmen aus. Ich weiß nicht was, weil nicht viel läuft, aber irgendwas läuft im Hintergrund und frisst CPU..
Was für Rams/Takt und welchen IF Takt nutzt du?
Oder hast du an den Werten garnichts gedreht / Auto?

RAM sind die Crucial Ballistix 3200er CL16, mit 4 Modulen @ 8 GB. Laufen aktuell auf 3533 MHz mit bei tCL 16, tRCDRD 19, tRCDWD 19, tRP 19 und tRAS 38 Command Rate 1T. IF ist also bei 1766. 3600 bekomm ich mit Vollbestückung leider überhaupt nicht hin.

@ttt: Runtergehen sollte das schon im idle, siehe mein Screenshot @4.3GHz:

Bei meinem Gigabyte Board funktioniert das auch mit den Einstellungen im Tweaker - also im BIOS-Bereich des "Herstellers".
Du solltest auf jeden Fall im AMD-Bereich des ASUS auch noch eine Möglichkeit haben, Takt und VCore einzustellen, da sollten dann hoffentlich auch die C-States funktionieren.
Also die C6-Status funktionern auch , war vielleicht oben nur ein unglücklicher Snapshot weiter oben

leider geht der CPU Core Voltage allerdings weiterhin im Leerlauf nicht runter. Ich habe jetzt auch noch das Problem, dass wenn ich den Takt auf 41 oder 42 stelle, er bei nächsten Boot "nur" auf 40.50 Takt geht (das ist der Tuning-1-Level vpn Asus)

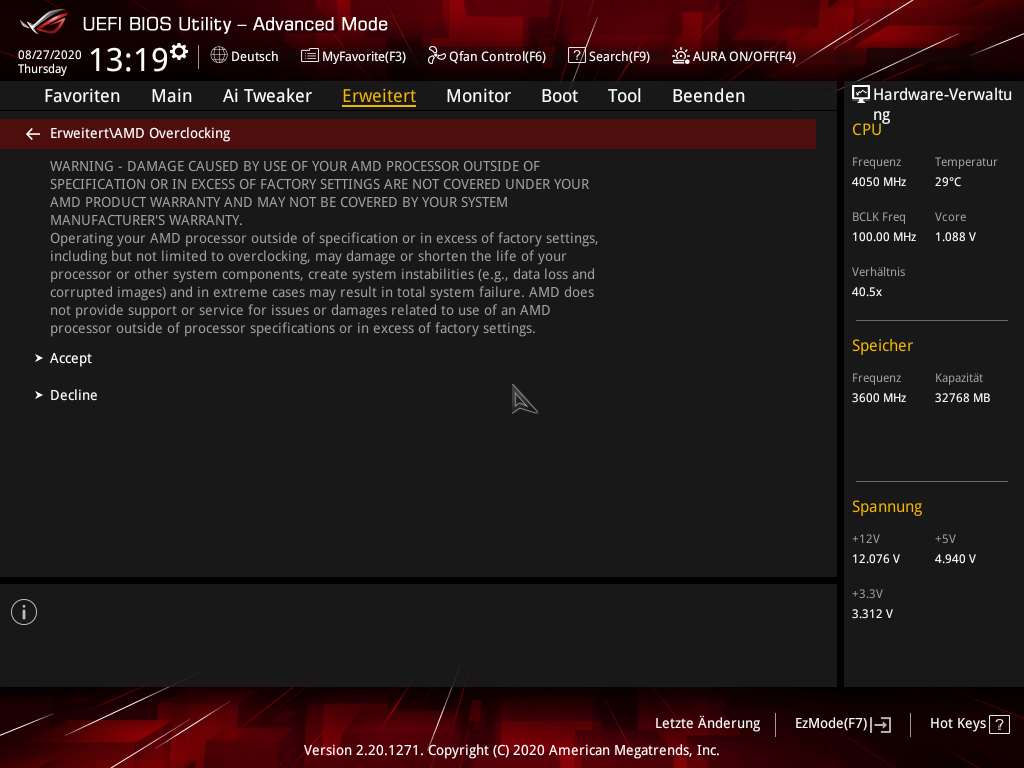

Das Asus B550 Gaming F Bios hat nat. auch einen erweitereten Bereich und entspr. Einstellungen. Aber auch hier bin ich nicht weiter gekommen.
Würde gerne einfach nur den Takt auf 40 stellen und die VCore entspr. runterregeln.

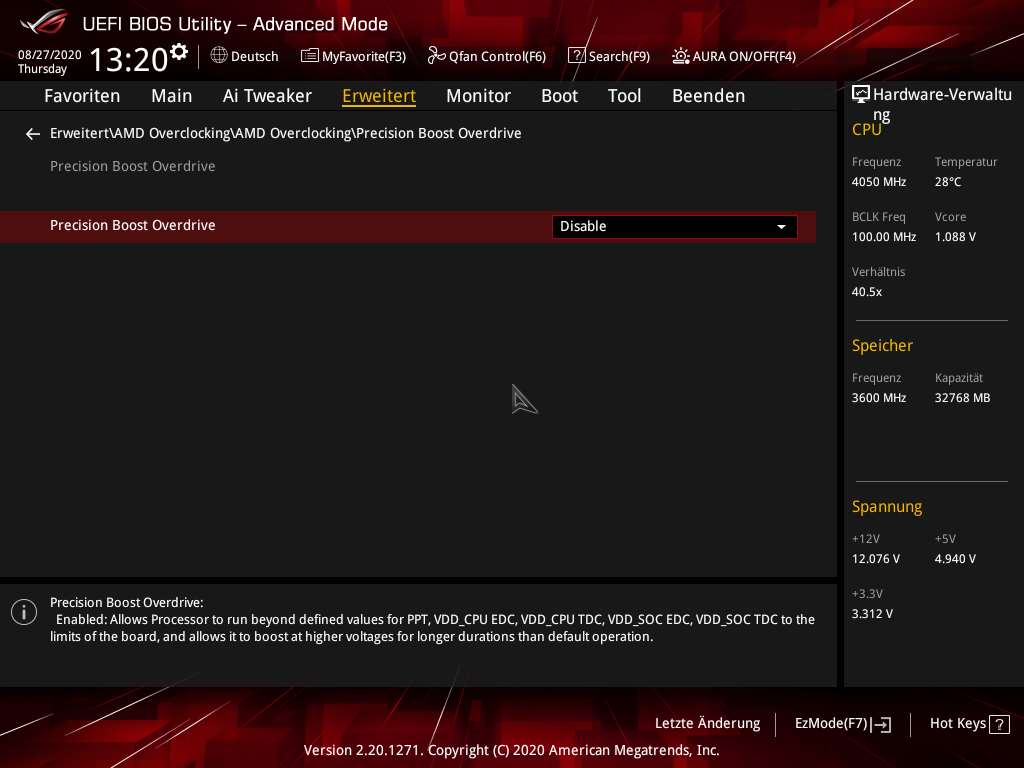

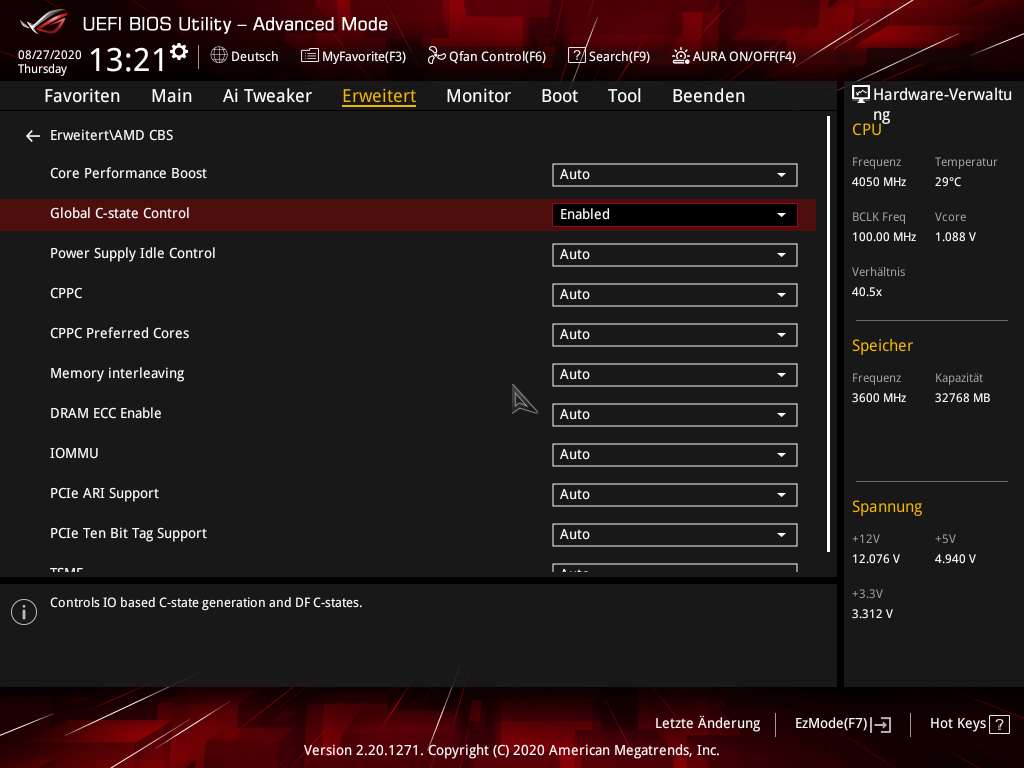

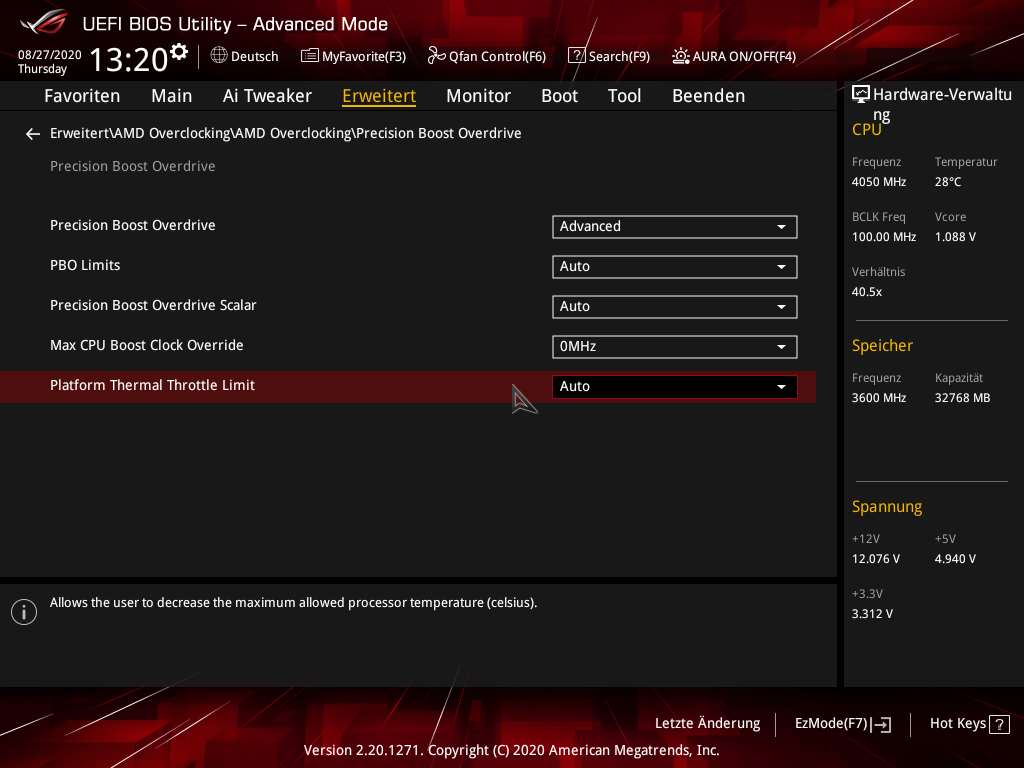

Anbei noch ein paar Bios-Bilderchen... Ich warte mal ob noch ein Asus-Jünger vorbei schaut und mich erleuchten kann.
Danke trotzdem schonmal für Eure Antworten ! (y)


Anhänge

  • 200827132028.jpg
    54,9 KB · Aufrufe: 78
  • 200827132051.jpg
    56,9 KB · Aufrufe: 85
  • 200827132154.jpg
    59,6 KB · Aufrufe: 86
Zuletzt bearbeitet:
@def hier die neuen Werte aus CB20 mit quasi allen Programmen beendet
4200 MHz Prio Echtzeit: 3826 Pkte
4200 MHz Prio normal: 3739 Pkte


4500 MHz Prio Echtzeit: 4128 Pkte
4500 MHz Prio normal: 3902 Pkte

Wahnsinn was die Hintergrund-Prozesse an Leistung ziehen.
Dabei ist es nur Steam, Teamviewer, Argus Monitor, Spotify und Veeam Agent for Windows.

  • Danke
Reaktionen: def
Manuelles SettingPBO OFF
UserCPUAllcoreVcoreCPU PPCB20Production date
eff. clockfixedwattageScore
Fanat1x3600
PBO DEFAULT40501,34V903370
auf die schnelle max. Frequenz
ohne noch höhere Vcore
45001,34V1043790
CB20 stable42001,05V603561
Prime95&AVX stable42001,09V653513

Stromverbrauch zur Vergleichbarkeit IMMER mit CB20 gemessen.
Wie finde ich das Prod. Date der CPU raus?
Aktuell versuche ich noch alle weiteren Spannungen zu senken.
Temps sind von PBO knapp 70°C auf 56°C gefallen.

EDIT: Danke für das HowTo! War zwar im großen und ganzen nichts neues, aber die einzelnen Ebenen im BIOS kannte ich nicht bzgl. den Prioritäten.
EDIT 2: Wenn ich Muse habe, suche ich noch die min. benötigte VCore für 4000 MHz im Vergleich.
Glückwunsch zu dieser sehr starken Cpu. Du brauchst mit 4.2 GHZ genauso viel Vcore wie ich mit 3.9 Ghz. Wie sieht der Rest des Systems aus ?

Wow, auf 17 kam ich eh noch nie. Im Idle bin ich meist so bei 22-23 Watt. Aber das war mit BIOS@default schon so..
Was mir auf deinem Screen auffällt: Keiner der Kerne geht mehr in den C6 State..
Bei MSI muss man die Voltage per AMD Overclocking setzen.. Keine Ahnung wie das bei ASUS ist..
Beim Idle kommt es auch stark auf Soc Spannung an. Def und ich brauchen beide etwa 11-12 Watt im Idle, haben dafür aber auch die Soc Spannung auf 0.9 V.

Hab die Werte mal eingetragen jetzt :)

jetzt kann ich auch etwas beisteuern.
C6-States musste ich explizit auf "enable" setzen, sodass er auch nach CB20 wieder cool wurde. Temps sehen auch sehr schön aus (hat sich die AIO fractal liquid 280 doch gelohnt)
Prime95 (Small FFT) konnte ich aus zeitlichen Gründen nur 10 Minuten testen - Lief aber bis dahin ohne Fehler bei ca 48 Grad CPU


Manuelles SettingPBO OFF
UserCPUAllcoreVcoreCPU PPCB20Production date
eff. clockfixedwattageScore
ttt3700x
42001.175885048Rechnung Dez 2019

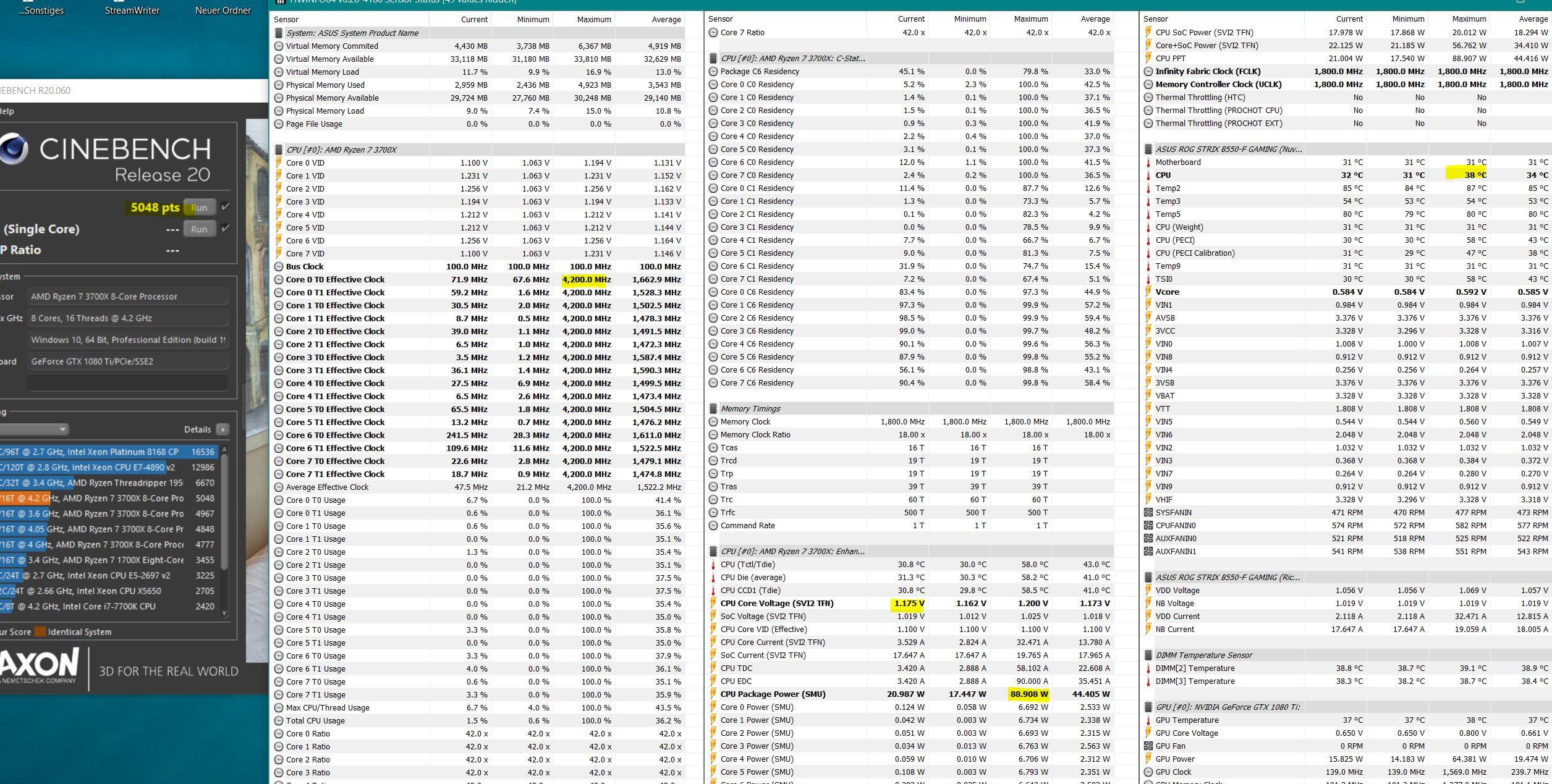

Anhänge

  • 42-neu.JPG
    615,7 KB · Aufrufe: 89
  • Danke
Reaktionen: def
Glückwunsch zu dieser sehr starken Cpu. Du brauchst mit 4.2 GHZ genauso viel Vcore wie ich mit 3.9 Ghz. Wie sieht der Rest des Systems aus ?


Beim Idle kommt es auch stark auf Soc Spannung an. Def und ich brauchen beide etwa 11-12 Watt im Idle, haben dafür aber auch die Soc Spannung auf 0.9 V.

Ich muss zur Sicherheit nochmal schauen, ich meine die hab ich aktuell auf 0,975 oder 1V.
Der Rest ist eher unspektakulär. RX590, 32 GB RAM 3200 CL16@ 3566 CL16, MSI B450 Tomahawk Max und ne 1TB Samsung 970 NVMe

Schau bitte mal wie weit du runter kommst bei 4,5ghz. Sollte eigentlich deutlich unter meiner Vcore liegen und vermutlich sogar 4,6ghz drin sein bei dir.
Ich brauch für 4,5ghz nur 1,28v

@ttt hab ich eingetragen. Deine Temps sind ja echt der Hammer :d

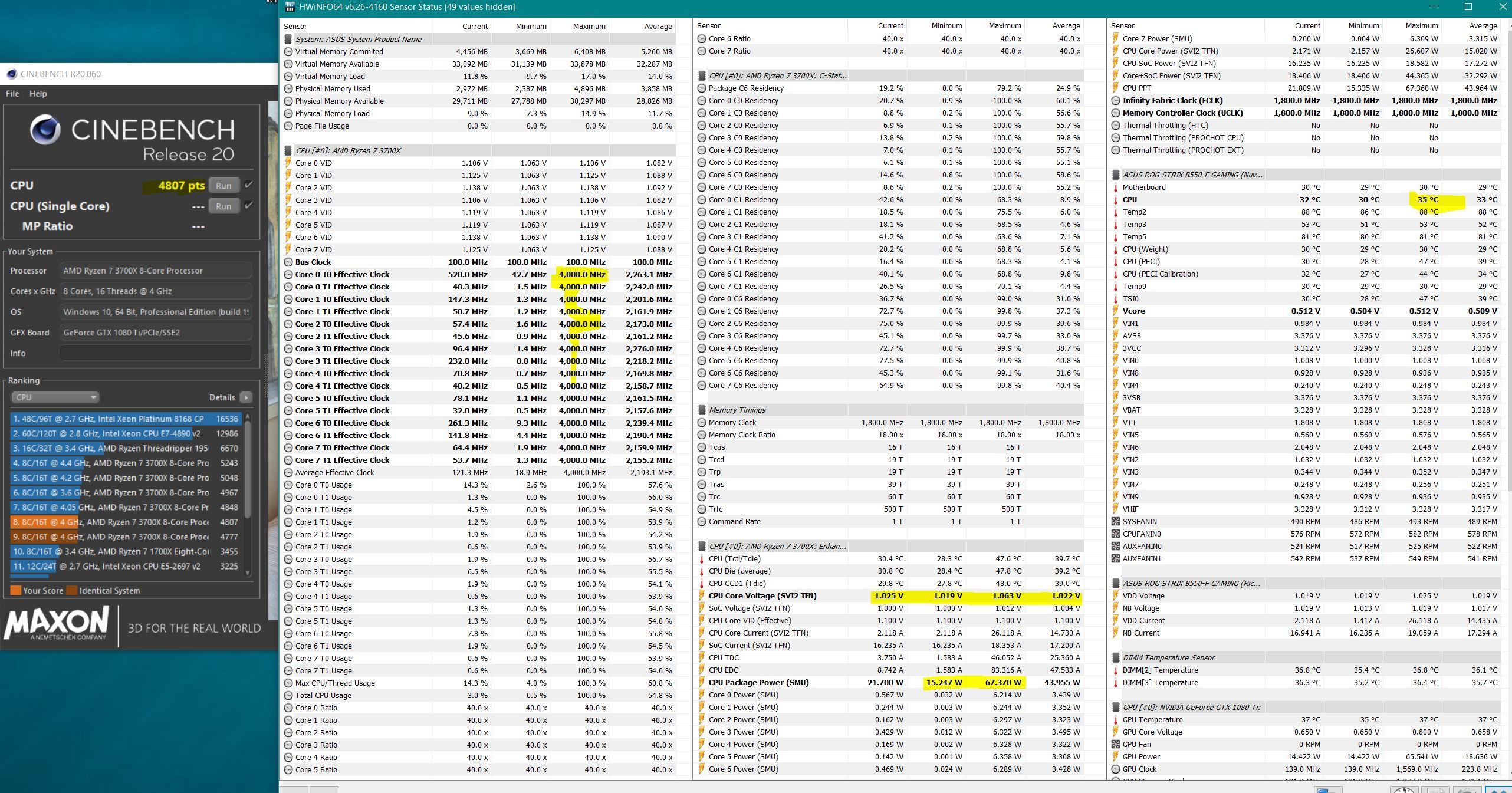

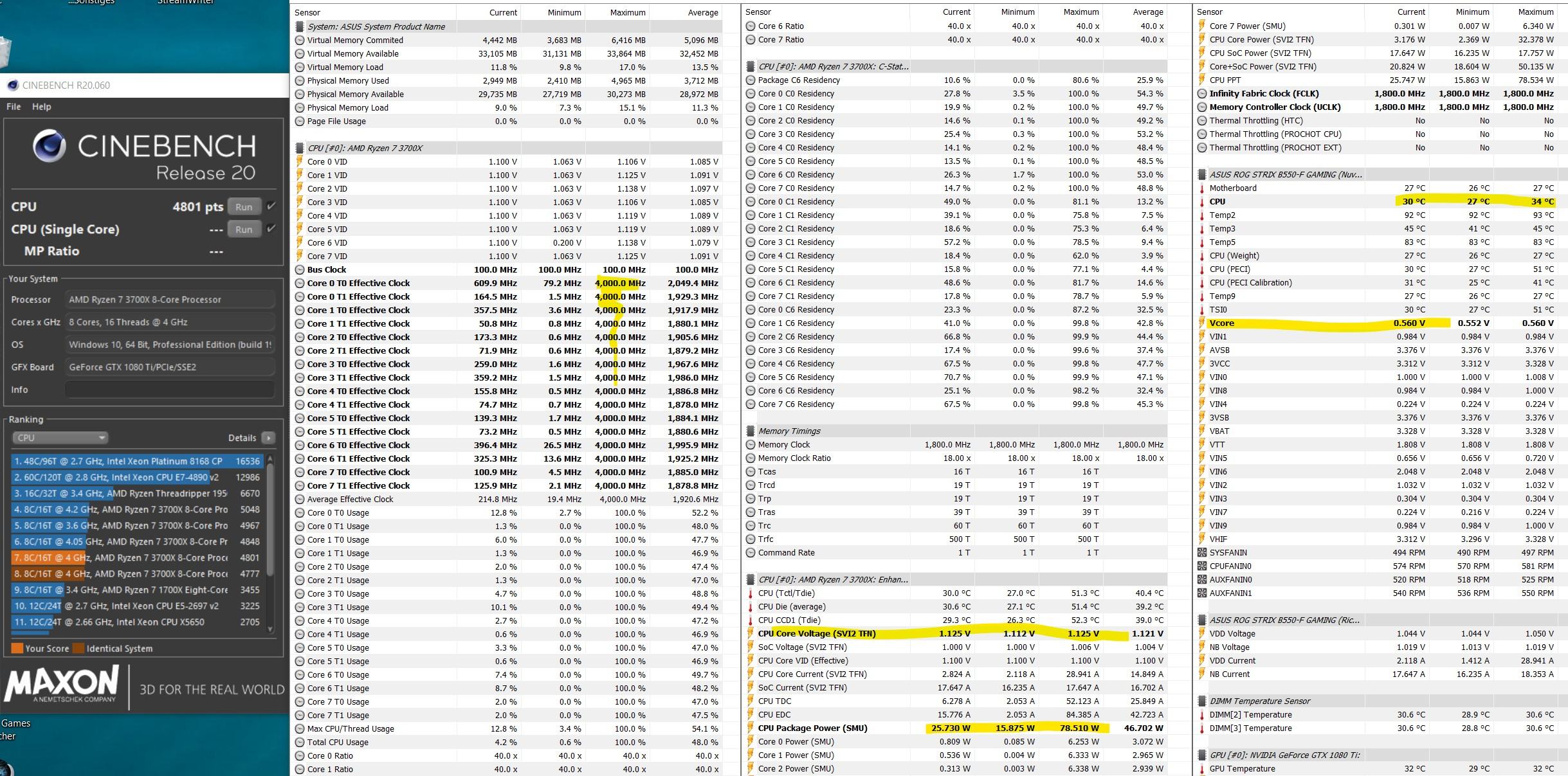

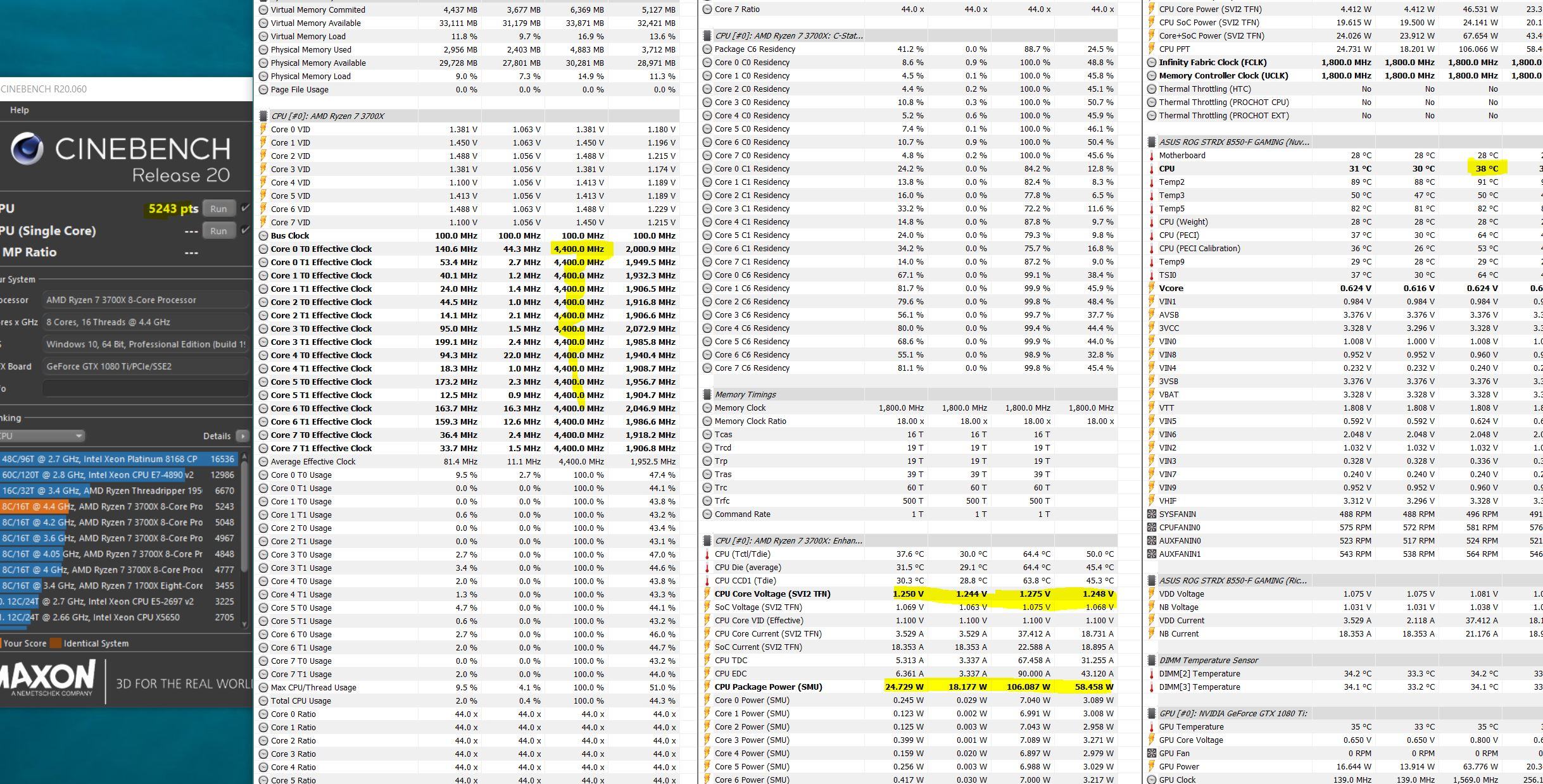

kleines Update: (ohne Prime95-Test)

@4000 1.125v = 78 Watt - 34C 4801
@4000 1.025v = 67 Watt - 34C/35C 4717/4807 (1.Lauf/2.Lauf)

@4400 1.250v = 106 Watt - 38C 5243


Anhänge

  • 40-neu.jpg
    538,9 KB · Aufrufe: 102
  • 40-neu2.JPG
    651,5 KB · Aufrufe: 111
  • 44-neu.JPG
    598,8 KB · Aufrufe: 94
  • Danke
Reaktionen: def
Vielen Dank, ist eingetragen! :)
Aber warum hast du so extrem Viel SoC Verbrauch? Das sind ja knapp 20 Watt bei dir o_O

Anbei noch ein paar Bios-Bilderchen... Ich warte mal ob noch ein Asus-Jünger vorbei schaut und mich erleuchten kann.
Danke trotzdem schonmal für Eure Antworten ! (y)

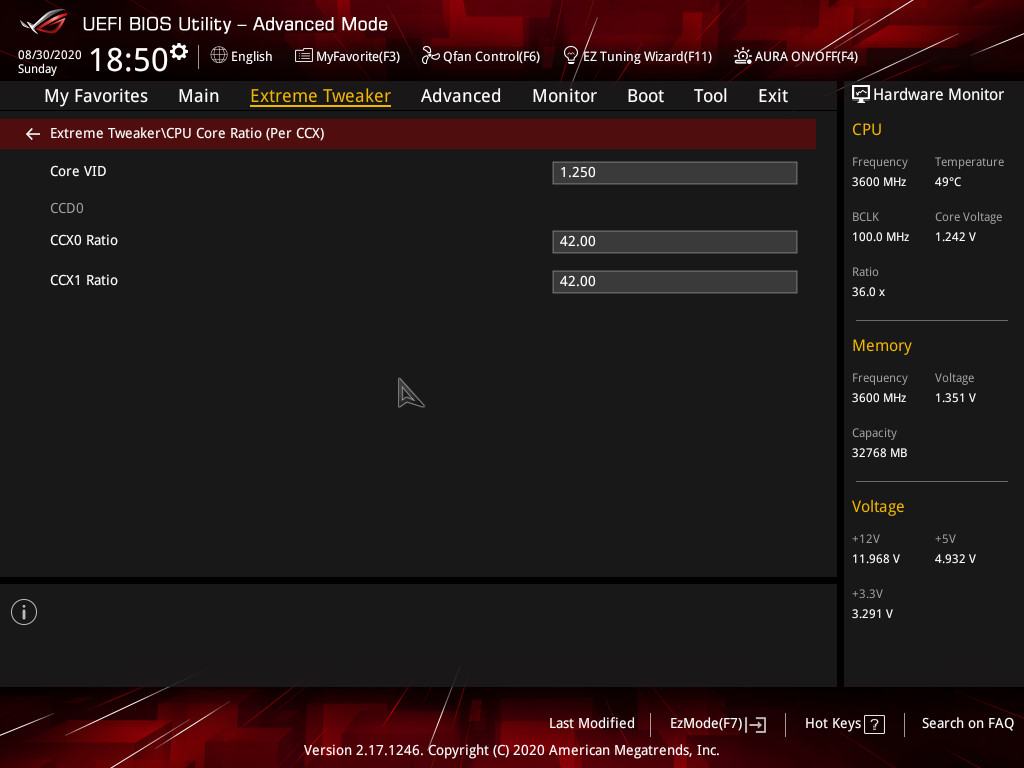

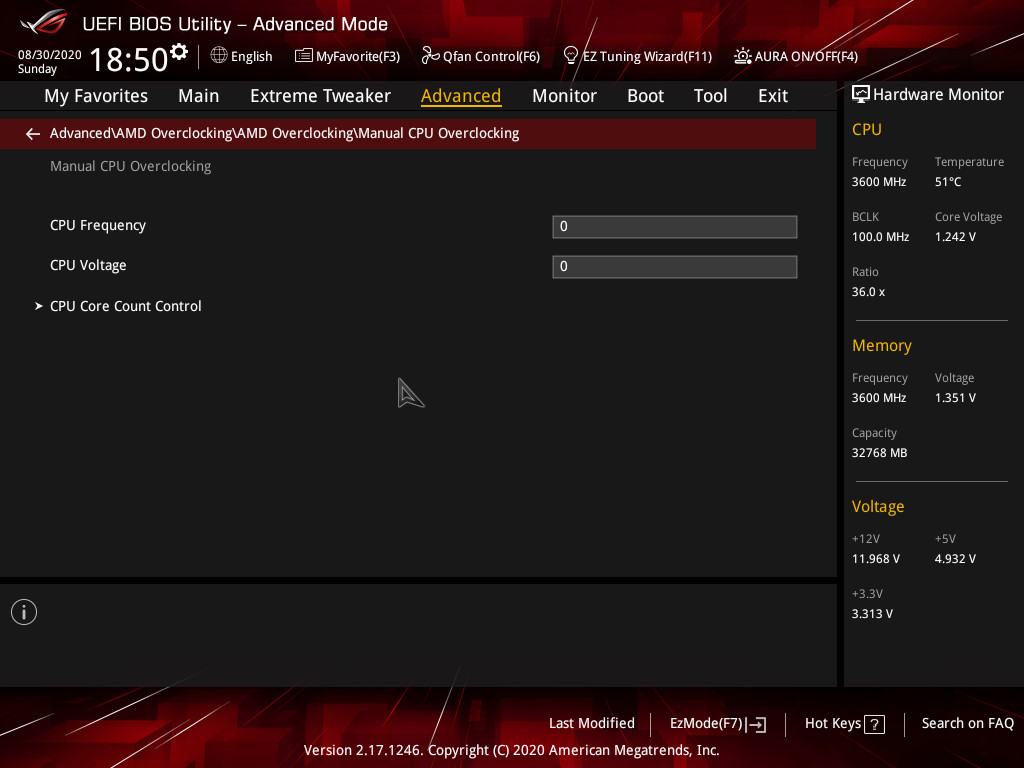

@def meint dette:

Auf meinem CH 6 Hero friert seit dem letztem Bios Update aber der Rechner dauernd ein, wenn ich hier was einstelle. Lässt sich dann auch nur per Bios Flashback wiederbeleben.
Ich hab daher meine Einstellungen über das CCX OC Menü direkt im Ai Tweaker gesetzt:
Lt Ryzen Master gehen die Kerne schlafen und es senkt sich auch die vcore, bei HWinfo geht die allerdings nicht runter. Was nun stimmt - keine Ahnung.

Ansonsten habe ich noch folgende Einstellungen gesetzt, da 1usmus das auch für sein noch in Entwicklung befindliches OC Tool empfiehlt:
LLC Level: 4
CPU Phase Control: Standard

  • Danke
Reaktionen: ttt
Ja, Spannung zu niedrig. Pack 30-50mv drauf, dann bist du safe.

Hat einer von euch schon ein paar Infos zu den XTs bezüglich Overclocking? Bis jetzt habe ich nur die "großen" Tests
von Hwlxx etc. gesehen - von privatleuten habe ich noch nichts gesehen. Preislich werden die Modelle ja langsam attraktiv,
wenn man mal Zen 3 außen vor lässt.

Verhalten sich wie alle anderen Zen 2 aus aktuellen Produktionen. Vorteil ist hier lediglich das Stock-Verhalten.

Schau bitte mal wie weit du runter kommst bei 4,5ghz. Sollte eigentlich deutlich unter meiner Vcore liegen und vermutlich sogar 4,6ghz drin sein bei dir.
Ich brauch für 4,5ghz nur 1,28v
[...]

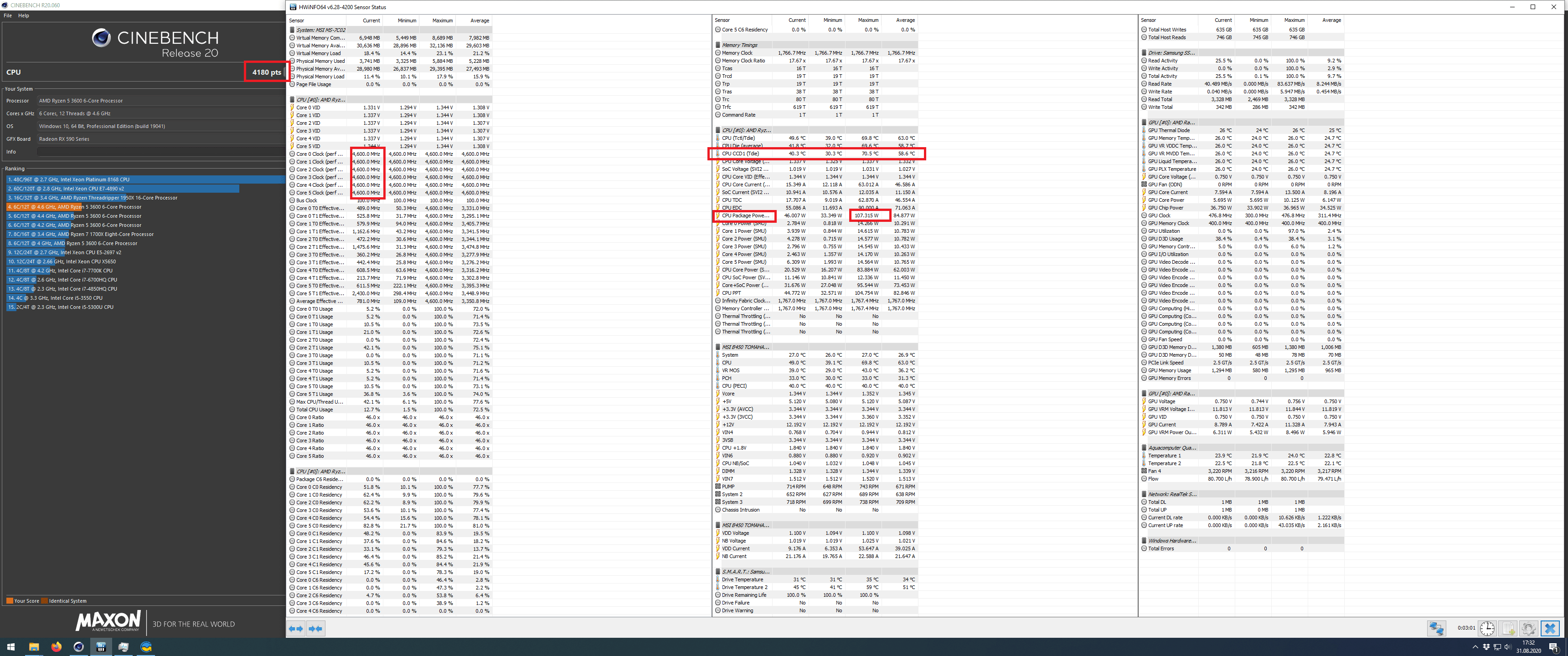

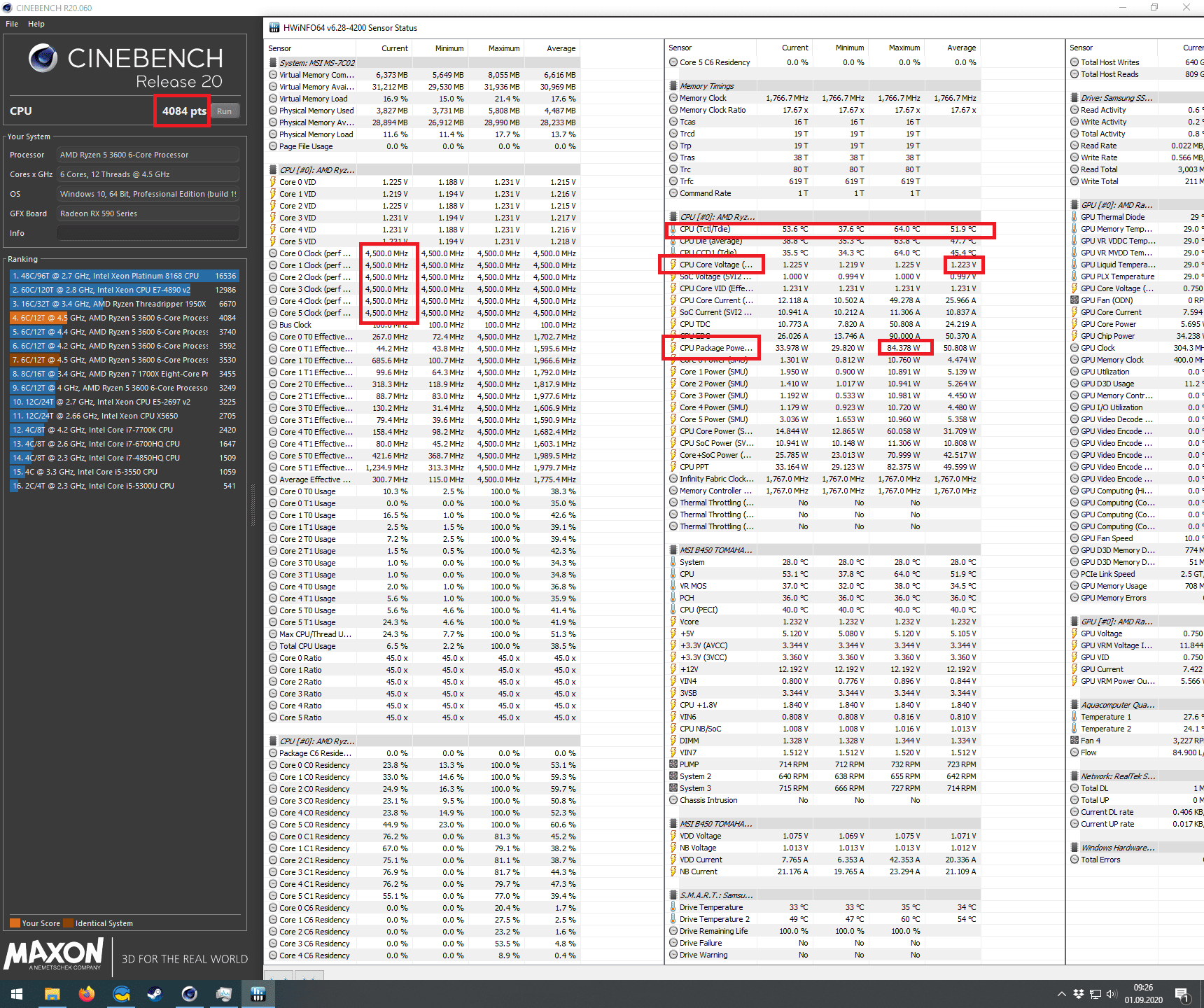

So, hab noch n bisschen gebastelt. Die 4,6 GHz bekomme ich mit leicht angepassten Werten sogar noch CB20 stable. Prime mag er da nicht mehr, und die 4,7 GHz bekomm ich auch mit der Brechstange nicht für einen CB20 Lauf hin. Booten ja, mehr aber auch nicht. Dafür hab ich noch die minimale Spannung bei 4,5 GHz getestet, wie gewünscht.
Anbei die Werte mit Screens.


Manuelles SettingPBO OFF
UserCPUAllcoreVcoreCPU PPCB20Production date
eff. clockfixedwattageScore
Fanat1x3600
46001,34V1074180
45001,23V844084




Anhänge

  • 4600_1,34V.png
    207,5 KB · Aufrufe: 87
  • 4500_123.png
    156,6 KB · Aufrufe: 93
Zuletzt bearbeitet:
  • Danke
Reaktionen: def
Geile CPU! Wurd ich ja endlich mal abgelöst hier :d

Nachdem ich mit https://www.hardwareluxx.de/community/threads/zen2-cpu-ram-overclocking-guide.1267544/post-27630555
die Kiste nicht stabil bekommen habe dämmert es mir aktuell dass der IF mit Vsoc von 1.080V aufgibt bei 1900MHz.

Mainboard:
MSI B550-A Pro, Bios V.02

Aktuell läuft die Kiste im Stresstest mit folgenden Werten:

CPU:
3800MHz
1.100 Vcore

Ram: 2x8GB Micron E-Die
3800 MHz
1.350 V

IF
1900 MHz
1.120 Vsoc

...alles mit Boxed Kühler auf MSI B550-A Pro :banana:
CPU 63°c. Alles im Rahmen.

Wenn ich den IF stabil hab mach ich noch mal ne Runde Cinebench.

Update: 1h ohne Freeze CPU 63°:banana:


Cinebench hinterher: 3400 pts.
Temperaturen sind mir noch was hoch, muss ich nochmal ein bischen spielen.
Aber das ist definitiv besser als die "gecklicke" Einstellung.


@WinWiz
@KampfSchaaf hope you see this :)

Zuletzt bearbeitet:
