[Eigenbau] Z

Crownt

Experte
Thread Starter
Mitglied seit
06.04.2013
Beiträge
1.958
Hey Moin,

nach dem ich länger nicht im Bereich Modding aktiv war. Habe ich mich dazu entschieden wieder an zu fangen.
Mir gefiel schon im das Designe vom Hydra Case. War aber immer zu "geizig" dafür Geld aus zugaben.

Somit habe ich mir kurzer Hand einen neuen BenderKit gebaut und das passende Material bestellt und selbst eins gebaut.

Es ist fertig, ich reiche die paar Bilder vom Bau nach.

Hardware :

MSI B450I Aorus Pro WiFi
AMD 3700X
KFA2 2070 Super
Patriot Viper 2x8GB (Irgendwann kommen noch 32GB((Kein RGB:) ))
Ein Paar SSD und eine M2



Hier die Bilder vom fertigen BenderKit:







Die ersten Bilder vom gebogenen Gehäuse :






Hier wird später die PSU befestigt. Der Rahmen ist an den Boden mit Dichlormethan geklebt.






Bohrungen für Mainboard und GPU Halter mit M3 und M4 Gewinde gefertigt :





GPU Halter mit 3 x M4 Schrauben auf der Rückseite befestigt :





Hier ein paar Bilder für zwischendurch :







Da meine SSD´s auch einen Platz benötigen habe ich ein externe SSD Gehäuse für die SSD´s gebaut :








Danach kam der Lack auf das Gehäuse und die Kabel vom Netzteil habe ich neu gemacht :

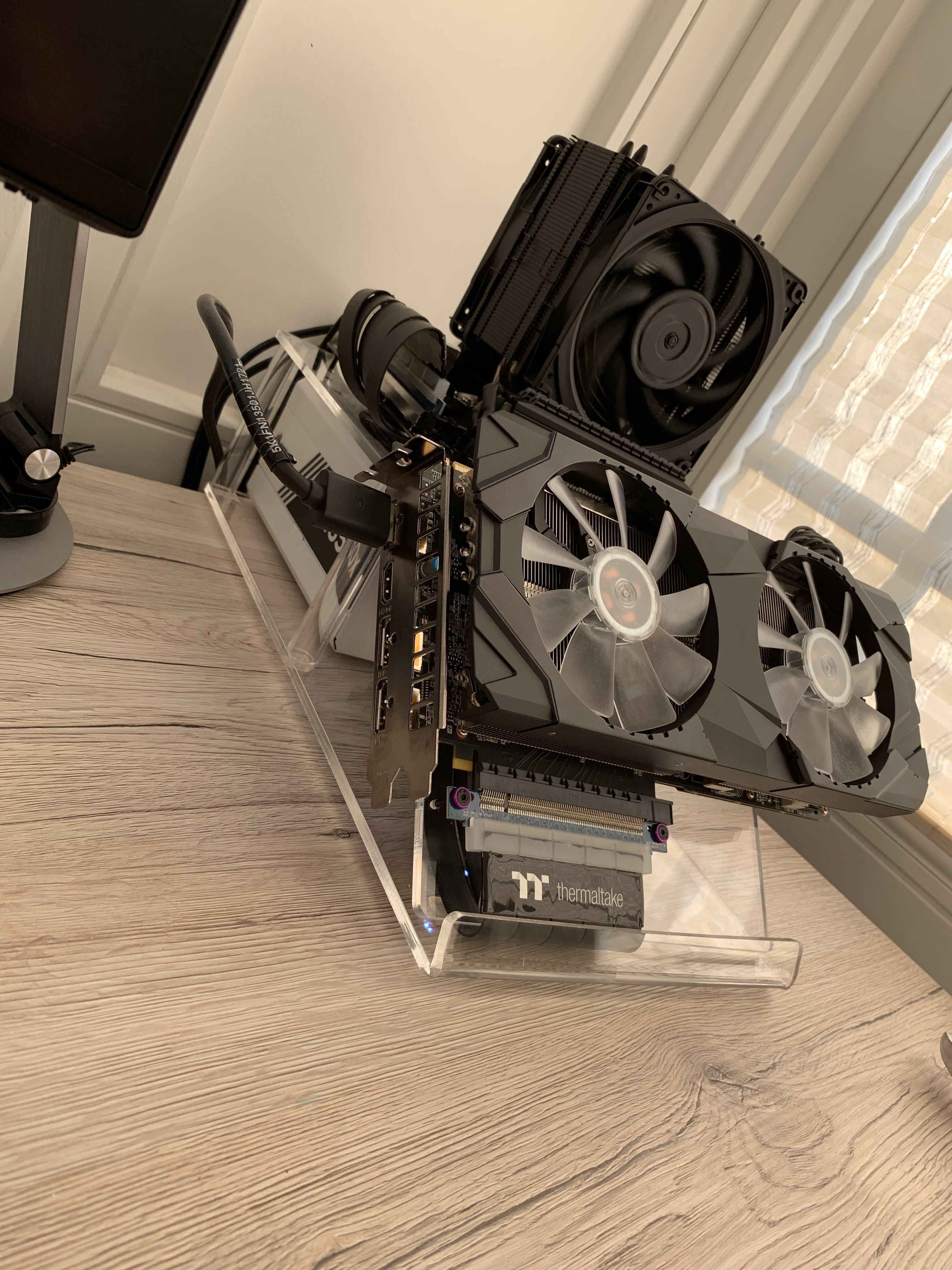

Zum Schluss alles verdrahten ordentlich verlegt und Tadaaa, läuft :













Danke für´s durch schauen.... ein paar Kleinigkeiten werden noch angepasst. Klickt und auf das Banner, würde mich freuen, wenn wir uns bei CMD wieder sehen.
Tschöööö!!!

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

villaiNs

Experte
Mitglied seit
21.07.2011
Beiträge
440
Ort
Hannover
System
Desktop System
Tanuki
Details zu meinem Desktop
Prozessor
10600K @4,9Ghz
Mainboard
MSI MPG Z490 Gaming Edge WiFi
Kühler
Corsair H150i Pro
Speicher
G.Skill Trident Z 3200mhz CL14 B-Die
Grafikprozessor
MSI GTX 1070 Armor OC
Display
HP OMEN 25
SSD
Crucial P1 + WD Black SN750
Gehäuse
Fractal Design Meshify C
Netzteil
BeQuiet! Straight Power 11 850W
Keyboard
Sharkoon Skiller Mech SGK3 + PBT Keycaps
Mouse
Glorious Model D
5mm Acrylplatte?
Schaut gut aus!


Andi 669

Enthusiast
Mitglied seit
15.02.2010
Beiträge
3.944
Schöne Arbeit, die Biegungen sind echt gut geworden, was für einen Heizdraht/Stromquelle hast du da benutzt ?
ich wollte mir auch schon immer mal so eine Biegevorrichtung bauen.


Crownt

Experte
Thread Starter
Mitglied seit
06.04.2013
Beiträge
1.958

Grainger

Enthusiast
Mitglied seit
26.07.2002
Beiträge
820
Ort
Odenwald
System
Desktop System
THX-1139
Laptop
Sony Vaio VGN-NS31M
Details zu meinem Desktop
Prozessor
AMD Ryzen 9 3950X
Mainboard
Gigabyte X570 Aorus Pro
Kühler
DeepCool Castle 360 RGB V2 (AiO)
Speicher
G.Skill DDR4 PC 3600 CL16 KIT (4x16GB) 64GVKC Ripjaws
Grafikprozessor
nVidia GeForce GTX 1080
Display
BenQ EX3501R 35"
SSD
Samsung 960 Pro M2
HDD
WD WD20EARS Caviar Gree
Opt. Laufwerk
LG BH08LS
Soundkarte
Onboard
Gehäuse
Phatnteks Enthoo Luxe (Tempered Glass Edition)
Netzteil
Corsair AX760
Keyboard
Ducky Shine 3
Mouse
Logitech G502
Betriebssystem
Windows 10 Pro
Webbrowser
Vivaldi
Gefällt mir sehr gut, übersteigt aber meine handwerklichen Fähigkeiten bei weitem.
Einzig die braunen Gummiecken an den Lüftern sind nicht so meins, aber das ist natürlich Geschmackssache.


Crownt

Experte
Thread Starter
Mitglied seit
06.04.2013
Beiträge
1.958
Gefällt mir sehr gut, übersteigt aber meine handwerklichen Fähigkeiten bei weitem.
Einzig die braunen Gummiecken an den Lüftern sind nicht so meins, aber das ist natürlich Geschmackssache.
ja hast Du Recht. Leider lässt sich Gummi nicht so einfach lackieren. Und Extra neue kaufen... ich weiß nicht... Hast Du eine Idee?


Grainger

Enthusiast
Mitglied seit
26.07.2002
Beiträge
820
Ort
Odenwald
System
Desktop System
THX-1139
Laptop
Sony Vaio VGN-NS31M
Details zu meinem Desktop
Prozessor
AMD Ryzen 9 3950X
Mainboard
Gigabyte X570 Aorus Pro
Kühler
DeepCool Castle 360 RGB V2 (AiO)
Speicher
G.Skill DDR4 PC 3600 CL16 KIT (4x16GB) 64GVKC Ripjaws
Grafikprozessor
nVidia GeForce GTX 1080
Display
BenQ EX3501R 35"
SSD
Samsung 960 Pro M2
HDD
WD WD20EARS Caviar Gree
Opt. Laufwerk
LG BH08LS
Soundkarte
Onboard
Gehäuse
Phatnteks Enthoo Luxe (Tempered Glass Edition)
Netzteil
Corsair AX760
Keyboard
Ducky Shine 3
Mouse
Logitech G502
Betriebssystem
Windows 10 Pro
Webbrowser
Vivaldi
ja hast Du Recht. Leider lässt sich Gummi nicht so einfach lackieren. Und Extra neue kaufen... ich weiß nicht... Hast Du eine Idee?
Falls das Noctua-Lüfter sind:
ich habe jede Menge von diesen Gummiecken in allen möglichen Farben übrig (alles außer schwarz, die verwende ich selbst ;).

Aber weiß, gelb, rot, grün und blau sind im Fundus.
Wenn Du möchtest sende ich Dir 8 Stück in der Farbe Deiner Wahl zu, kannst mir ja eine PN schicken.


Crownt

Experte
Thread Starter
Mitglied seit
06.04.2013
Beiträge
1.958
Falls das Noctua-Lüfter sind:
ich habe jede Menge von diesen Gummiecken in allen möglichen Farben übrig (alles außer schwarz, die verwende ich selbst ;).

Aber weiß, gelb, rot, grün und blau sind im Fundus.
Wenn Du möchtest sende ich Dir 8 Stück in der Farbe Deiner Wahl zu, kannst mir ja eine PN schicken.
danke für das Angebot, Schwarz wäre natürlich die Farbe die ich hätte gebrauchen können.


Grainger

Enthusiast
Mitglied seit
26.07.2002
Beiträge
820
Ort
Odenwald
System
Desktop System
THX-1139
Laptop
Sony Vaio VGN-NS31M
Details zu meinem Desktop
Prozessor
AMD Ryzen 9 3950X
Mainboard
Gigabyte X570 Aorus Pro
Kühler
DeepCool Castle 360 RGB V2 (AiO)
Speicher
G.Skill DDR4 PC 3600 CL16 KIT (4x16GB) 64GVKC Ripjaws
Grafikprozessor
nVidia GeForce GTX 1080
Display
BenQ EX3501R 35"
SSD
Samsung 960 Pro M2
HDD
WD WD20EARS Caviar Gree
Opt. Laufwerk
LG BH08LS
Soundkarte
Onboard
Gehäuse
Phatnteks Enthoo Luxe (Tempered Glass Edition)
Netzteil
Corsair AX760
Keyboard
Ducky Shine 3
Mouse
Logitech G502
Betriebssystem
Windows 10 Pro
Webbrowser
Vivaldi
danke für das Angebot, Schwarz wäre natürlich die Farbe die ich hätte gebrauchen können.
Ich glaube, weiß würde auch passen, da Du ja ein paar weiße Komponenten im System hast.


Crownt

Experte
Thread Starter
Mitglied seit
06.04.2013
Beiträge
1.958
Ich habe die Klammern Schwarz lackiert und die Gummiabstandshalter einfach entfernt!!



Crownt

Experte
Thread Starter
Mitglied seit
06.04.2013
Beiträge
1.958
So, nun sind CPU Kühler, Mainboard Kühler und M2 Kühler auch in Matt Schwarz.
Die Anschlüsse für, Sound, Netzwerk und USB werden später noch Foliert!





HLuxx

Experte
Mitglied seit
13.07.2014
Beiträge
1.795
System
Details zu meinem Desktop
Prozessor
i7-7700K
Mainboard
Asus Z270G
Kühler
Cuplex Kryos Vision Next
Speicher
32 GB // 3600 MHz // CL16 // G.Skill TridentZ Neo RGB
Grafikprozessor
EVGA GTX 1080 FTW2 iCX @ Heatkiller
Display
Asus PB277Q
Gehäuse
Lian Li V359B-WRX
Netzteil
BeQuiet E9 480 Watt CM
Mouse
Logitech Master
Ich finde das Gehäuse echt extrem stark - liegt aber auch daran, dass ich ein ähnliches Case schon einmal bei Reddit sah, mir jedoch bei der Preisvorstellung schlecht wurde (zwar aus Metall, aber in der Region 300 bis 400 Euro mit Zoll und Versand). Das hier ist wirklich gut nachbaubar, Materialkosten sind überschaubar und es ist sicherlich eine gute Beschäftigung :LOL:

Ich behalte mir den Thread in jedem Fall mal im Hinterkopf - sobald ein Gehäuse Wechsel ansteht, weiß ich wo es hingeht. Danke für den Bericht und die Idee.
Beitrag automatisch zusammengeführt:

Mit silbernem Kühler und den "Noctua-Braun" Ecken hat es mir allerdings besser gefallen. Hat ein wenig Kontrast gegeben. Aber tut dem Gesamtwerk keinen Abbruch


Crownt

Experte
Thread Starter
Mitglied seit
06.04.2013
Beiträge
1.958
Freut mich das es Dir gefällt.
Du hast Recht, es war eigentlich nur eine Beschäftigung aus der Laune herraus.
Materialkosten, ca 8€ für das Plexiglas, 4 € die Spraydose, Crimps und Kabel hatte ich noch alles da.

Ich denke für mal eben so (ca4h) Aufwand ist es ganz OK geworden.
Hier und da mach ich noch ein paar Kleinigkeiten.
Beitrag automatisch zusammengeführt:

Mit silbernem Kühler und den "Noctua-Braun" Ecken hat es mir allerdings besser gefallen. Hat ein wenig Kontrast gegeben. Aber tut dem Gesamtwerk keinen Abbruch
Jaaa, gebe ich Dir Recht. Aber wenn dann bald alles GANZ matt Schwarz ist, sieht es sicher auch ganz nett aus.


Tzk

Legende
Mitglied seit
13.02.2006
Beiträge
14.076
Ort
Koblenz
Sehr geil gemacht und simpel und funktional.

Aber sagmal, wie zum Henker hast du auf der Biegevorrichtung alle drei Biegungen gemacht? Ich hab jetzt ein paar Minuten überlegt und mir ist keine Möglichkeit eingefallen die eine Biegung in die Gegenrichtung zu machen... Du biegst ja quasi 2x link und 1x rechts (oder umgekehrt...)

Oder ist die Vorrichtung so klein, das du die fertigen Biegungen quasi nach unten überstehen lassen konntest?


Crownt

Experte
Thread Starter
Mitglied seit
06.04.2013
Beiträge
1.958
Naja, wie soll ich das jetzt beschreiben. Die letzte Biegung muss einfach etwas länger auf dem Draht liegen, damit sich das Acryl so stark erwärmt damit die nach oben liegende Seite auch warm genug ist, abeeeer es ist darauf zu achten das die Unterseite nicht zu heiß wird, damit sich keine Blasen bilden.
Sobald die obere Seite heiß genug ist, kann das Acryl nach beide Seiten gebogen werden.
Die eine Seite (sagen wir nach Rechts) geht natürlich etwas schwerer da diese Seite nicht so heißt ist wie die Unterseite.

Einiger maßen Verständlich? ;)


DARK ALIEN

Enthusiast
Mitglied seit
11.08.2011
Beiträge
3.167
System
Desktop System
Maschinchen
Kommt richtig gut das Case oder besser das Anticase 👍.

Hatte das Acryl viel teurer im Kopf, ist aber auch schon ewig her das ich welches gekauft hatte, 8 Euro ist echt günstig für so ein schickes Teil.


Crownt

Experte
Thread Starter
Mitglied seit
06.04.2013
Beiträge
1.958
Kommt richtig gut das Case oder besser das Anticase 👍.

Hatte das Acryl viel teurer im Kopf, ist aber auch schon ewig her das ich welches gekauft hatte, 8 Euro ist echt günstig für so ein schickes Teil.
Ja das denke ich auch... ich plane gerade etwas neues


razorihf

Neuling
Mitglied seit
06.09.2010
Beiträge
386
Ort
NB
Hi cool habe dich hier durch zufall gefunden hatte dich mal FB angeschrieben vor kurzen wegen dem halter ;)
PS. Was planst du neues?


Crownt

Experte
Thread Starter
Mitglied seit
06.04.2013
Beiträge
1.958
Oh man, z. Z. ist mein Kopf wie leer. Habt ihr vielleicht Ideen was man als Mini Itx System bauen könnte ?


MENCHI

Anime und Hardware Otaku
Mitglied seit
23.08.2008
Beiträge
15.976
Ort
Bitz
Ich hab ein paar Ideen :d

Gibt es Rahmenbedingungen wie z.B.
max. Größe / Volumen, praktisch / pretty,...?


MENCHI

Anime und Hardware Otaku
Mitglied seit
23.08.2008
Beiträge
15.976
Ort
Bitz
Ich bring mal bissel was zu Papier und melde mich am WE :wink:
