[Sammelthread] Ryzen DDR5 RAM OC Thread

Anhänge

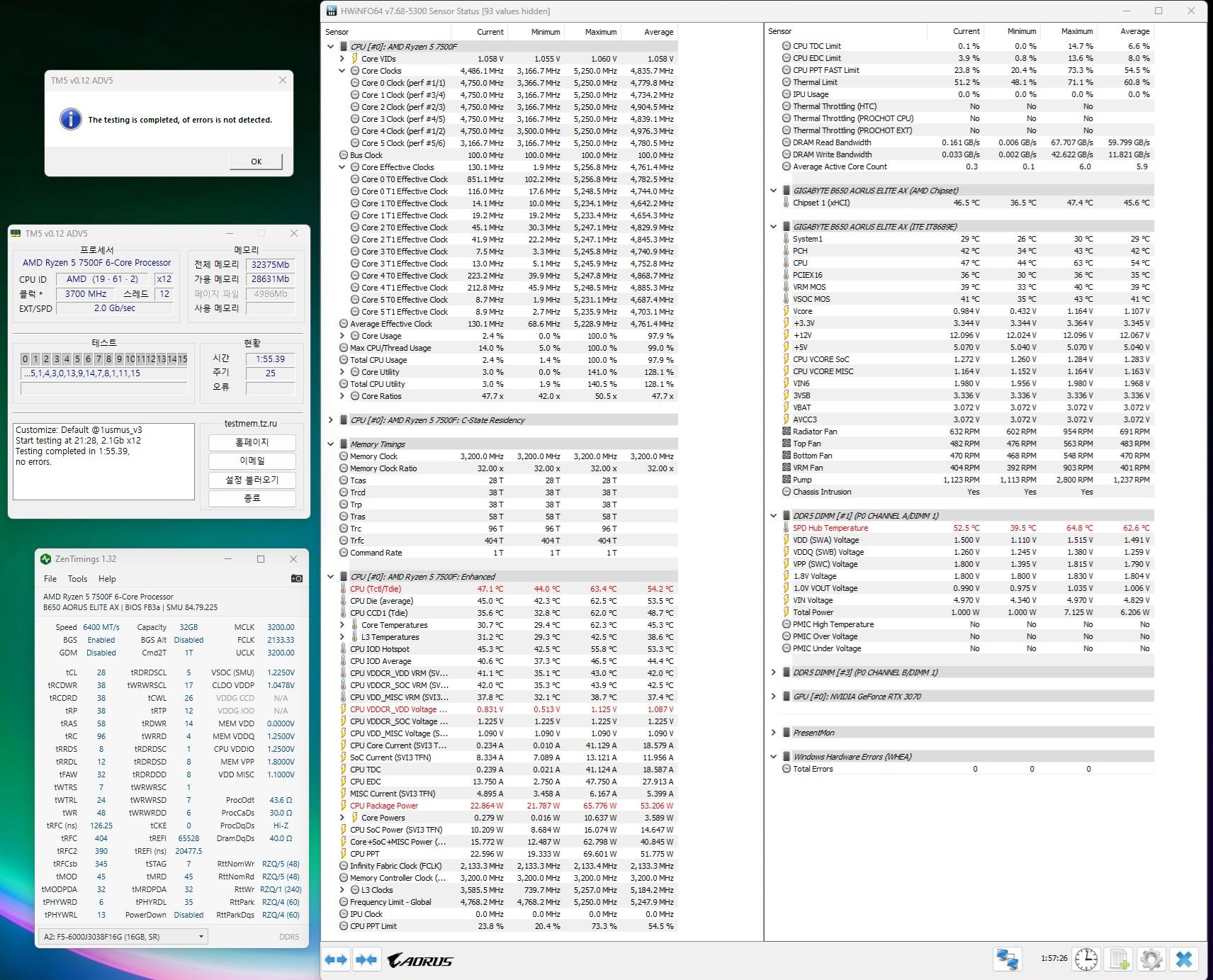

  • Untitled3.jpg
    95,7 KB · Aufrufe: 115
  • 1.jpg
    389,5 KB · Aufrufe: 115
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

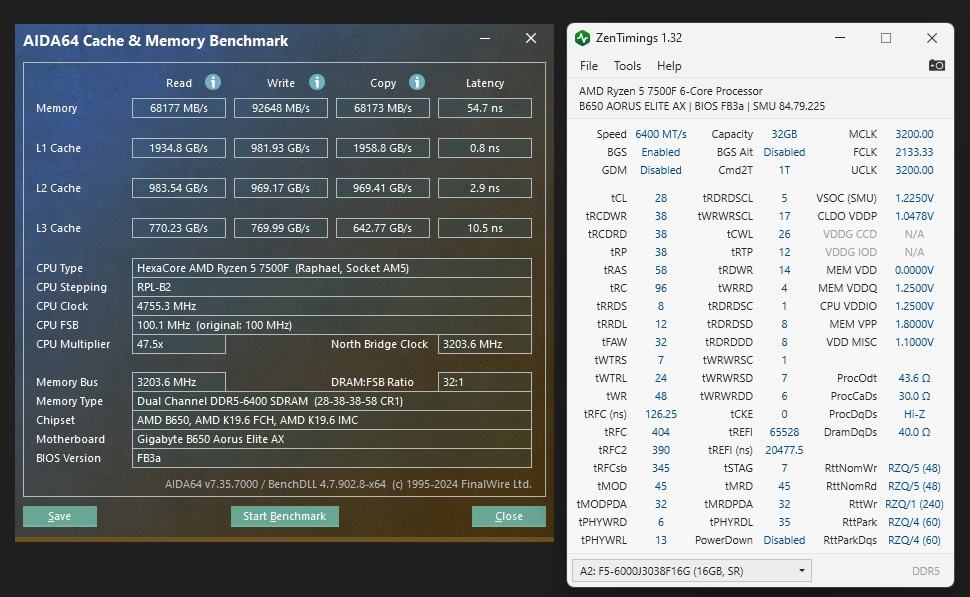

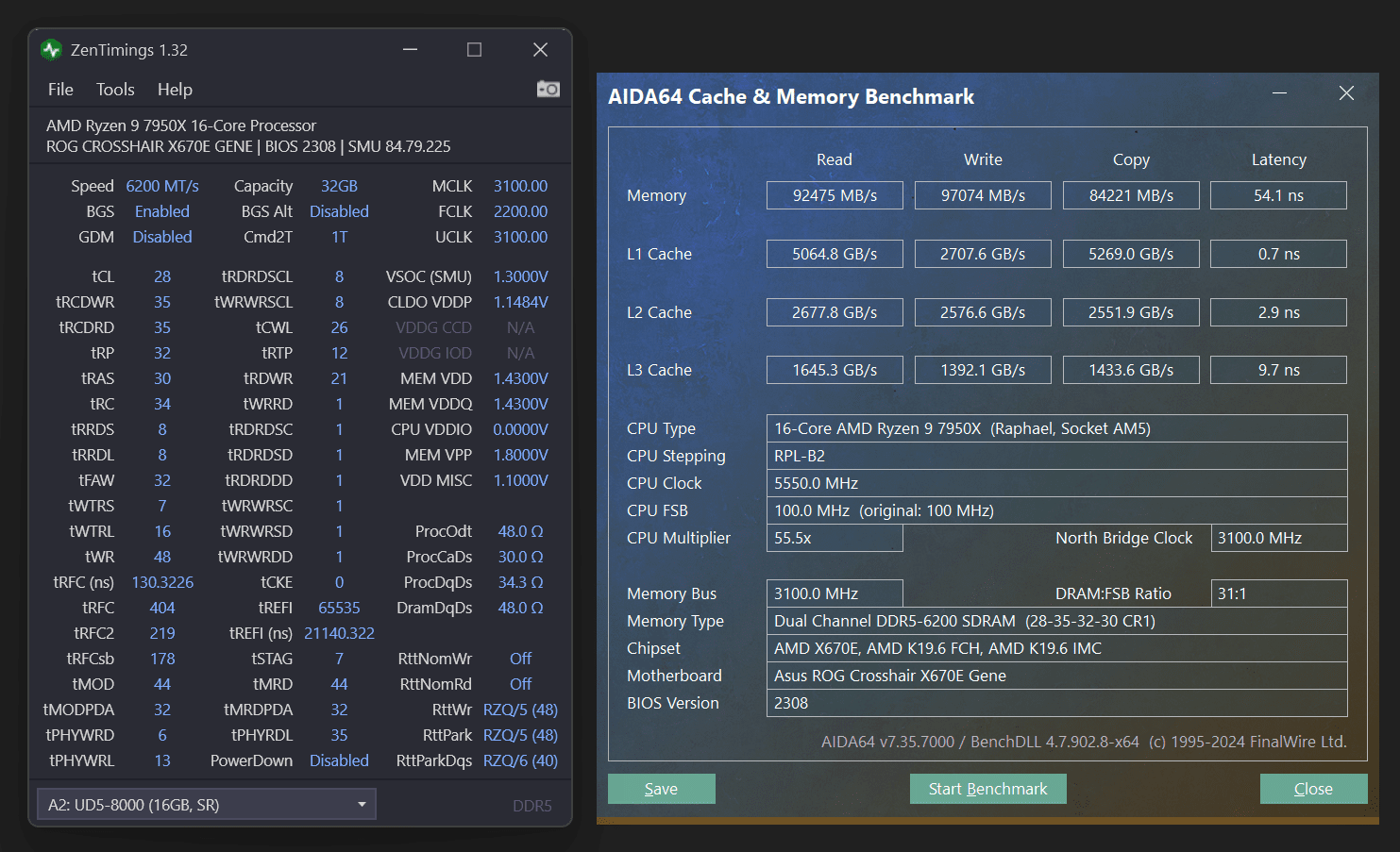

6200CL28 vdd/dq 1,430 V, alles auf Auto.

6200CL28 AIDA64.png

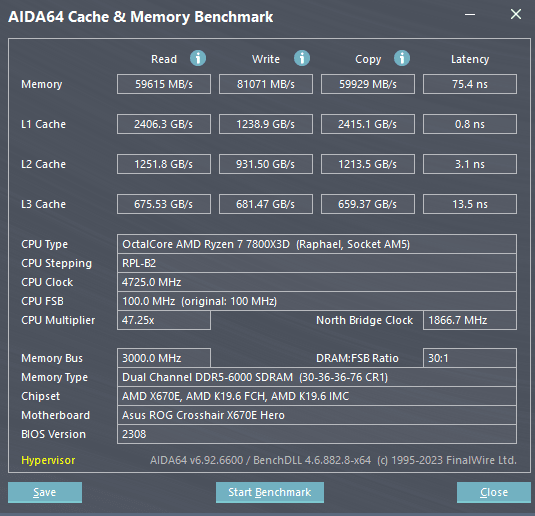

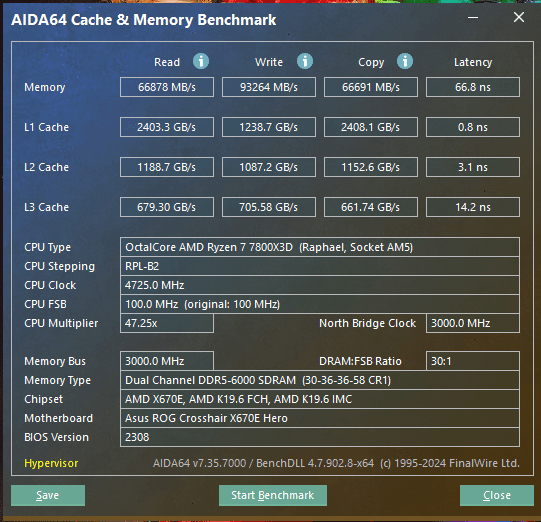

Ich hätte auch gerne so schöne Aida Benches haben, habe 2x 16GB Corsair Titanium DDR5 6000 CL30, Als Board ein ASUS X670E Hero was könnte ich mal probieren um in so Richtung 80-90 Gb Sek zu kommen habe mom 59-63GB sek finde meine Latenz mit 75 aber auch recht hoch

Ich danke euch für eure Zeit.


Anhänge

  • Screenshot 2024-09-12 173945.png
    Screenshot 2024-09-12 173945.png
    17,8 KB · Aufrufe: 101
  • Screenshot 2024-09-12 174228.png
    Screenshot 2024-09-12 174228.png
    43,1 KB · Aufrufe: 99
Ich hätte auch gerne so schöne Aida Benches haben, habe 2x 16GB Corsair Titanium DDR5 6000 CL30, Als Board ein ASUS X670E Hero was könnte ich mal probieren um in so Richtung 80-90 Gb Sek zu kommen habe mom 59-63GB sek finde meine Latenz mit 75 aber auch recht hoch

Ich danke euch für eure Zeit.
Du kannst mal das versuchen wenn das A-DIE sind:

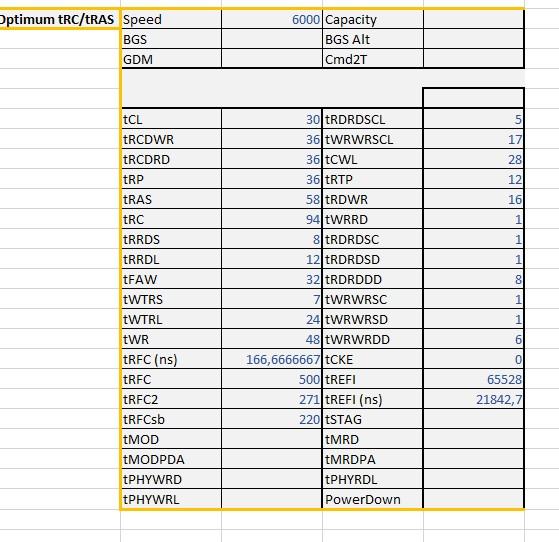

6000 CL30 A-die.jpg


Oder das wenns M-DIE sind:

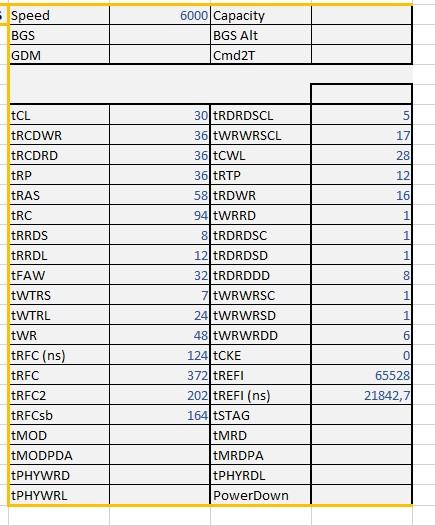

6000 CL30 M-die.jpg


Und eventuell die FCLK noch höher stellen.

Ok wie bekomme ich raus was es für dies sind ?

Fclk auf ?

Bin Blutiger Anfänger sorry

Das bekommst du mit der Versionsnummer auf den Aufklebern auf den Riegeln selber raus:

Ver3.43.01 = Micron 16Gbit A-Die (Q1 | Q2 | Q3)
Ver3.43.04 = Micron 16Gbit D-Eie (Q1)
Ver3.53.02 = Micron 24Gbit B-Die (Q1)
Ver4.43.13 / .02 = Samsung 16Gbit B-Die (Q1 | Q2 | Q3)
Ver4.43.19 = Samsung 16Gbit P-Die (Belege gesucht)
Ver5.33.01 = Hynix 16Gbit A-Die 8Gbit Downbin (laut OC-Test @)
Ver5.43.01 = Hynix 16Gbit A-Die (Q1)
Ver5.43.13 = Hynix 16Gbit M-Die (Q1 | Q2 | Q3)
Ver5.53.13 = Hynix 24Gbit M-Die (Q1)

5.43.1 also A Die

Also wie oben einstellen fclk auf 2100 und soc usw alles auto ?

Womit am besten testen ?
CINEBENCH R24 oder was anders Aida64 Memory was von Karhu zu halten ? Das hab ich noch.

Also wie oben einstellen fclk auf 2100 und soc usw alles auto ?

Womit am besten testen ?
CINEBENCH R24 oder was anders Aida64 Memory was von Karhu zu halten ? Das hab ich noch.
Um die Leistung zu prüfen, langt erstmal Aida64 Memory. Karhu kannst bis 10000 % laufen lassen, ob es stabil ist.
Beitrag automatisch zusammengeführt:

SOC kannst du wahrscheinlich runter bis 1,14V.

Mem VDD 1,35V , VDDQ 1,30V, VDDIO 1,28V
Beitrag automatisch zusammengeführt:

Wenn das nicht geht, Mem VDD 1,4V , VDDQ 1,34V, VDDIO 1,30V

Was wären denn mögliche Bereiche der Spannungen für ein Corsair Vengeance (Ver5.43.13 = Hynix 16Gbit M-Die, 2x16GB 6000cl30/36/36/76) - Kit, wenn man es auf standard Expo II laufen lässt?
Mem VDD 1.35V läuft schon mal fehlerlos, aber was ist mit den anderen Spannungen, falls man da überhaupt pauschal eine Richtlinie geben kann?
(System laut Profil)

p.s.
Hab mich noch nicht so richtig rangetraut, da ich noch an der CPU am Schrauben und Testen bin.

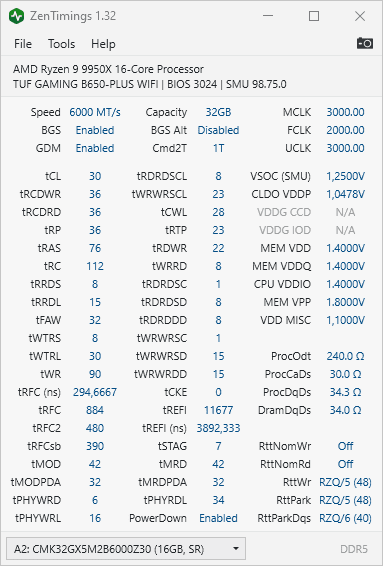

Anhänge

  • 12.09.24-22.50.26.png
    17,7 KB · Aufrufe: 68
Zuletzt bearbeitet:
Was wären denn mögliche Bereiche der Spannungen für ein Corsair Vengeance (Ver5.43.13 = Hynix 16Gbit M-Die, 2x16GB 6000cl30/36/36/76) - Kit, wenn man es auf standard Expo II laufen lässt?
Mem VDD 1.35V läuft schon mal fehlerlos, aber was ist mit den anderen Spannungen, falls man da überhaupt pauschal eine Richtlinie geben kann?
(System laut Profil)

p.s.
Hab mich noch nicht so richtig rangetraut, da ich noch an der CPU am Schrauben und Testen bin.
VDD 1,35V, VDDQ 1,30V, VDDIO 1,27V.
Ist eigentlich ganz einfach VDDQ etwa 60mV unter VDD, VDDIO 0-40 mV unter VDDQ.
VSOC sollte bei 6000MT/s bei den meisten CPUs mit 1,14V laufen.

Okay, danke für die hilfreichen Tipps. Werde das mal austesten.
Die timings aus dem Beispiel hier #3.964 kann ich ja auch mal ausprobieren. Ist das stark an der Grenze oder eher standard?

Okay, danke für die hilfreichen Tipps. Werde das mal austesten.
Die timings aus dem Beispiel hier #3.964 kann ich ja auch mal ausprobieren. Ist das stark an der Grenze oder eher standard?
Eher Standard, wenns nicht funktioniert kannst du die tRFC noch auf 532 ehöhen.

Wobei das Ganze eher eingeschränkt zu sehen ist und nur für OC oberhalb von 1,45V gilt. Und die VDDIO 0-40mV unter VDDQ bei OC meistens unbrauchbar sind!
Ok, kannst du erklären, warum das erst ab dem HighVoltgeMode sinnvoll ist?
Die Signalqualität sollte doch so oder so besser werden.
Einzig was ich an negativen von VDDIO<VDDQ kenne, ist der mögliche Versatz an Watt zwischen den speichern.

: )

Wobei das Ganze eher eingeschränkt zu sehen ist und nur für OC oberhalb von 1,45V gilt. Und die VDDIO 0-40mV unter VDDQ bei OC meistens unbrauchbar sind!
Was würdest du in dem Fall vorschlagen? Und unter "OC" verstehtst du alles über Expo oder auch schon Expo?

DDR5 alles über 5200MHz ist OC

Ok, kannst du erklären, warum das erst ab dem HighVoltgeMode sinnvoll ist?
Die Signalqualität sollte doch so oder so besser werden.
Einzig was ich an negativen von VDDIO<VDDQ kenne, ist der mögliche Versatz an Watt zwischen den speichern.

: )
Im nicht "Hochvoltbereich" = oberhalb 1,45V (= für mich OC für die Spannung) Bereich funktioniert ein Versatz von 15 mV (=0,01 - 0,02v) VDD/VDDQ oder gleich meißt am besten. War auf meinem Asrock so und ist auf dem Gene auch so.
In meinen Konfigurationen beim Asus Gene war im mit VDDIO nie höher als 1.42V, selbst mit 1,59 VDD und 1.56 VDDQ. Und seit dem neuen BIOS ab 2301 funktioniert 8000 MTs z.b. nur mit wesentlich weniger VDDIO. Hier musste ich auf 1,32 V runter.
Beitrag automatisch zusammengeführt:

Was würdest du in dem Fall vorschlagen? Und unter "OC" verstehtst du alles über Expo oder auch schon Expo?
Ja, Expo wäre auch schon OC. Was ich meinte war eichgentlich "Hochvoltbereich". Also alles was oberhalb 1,45V liegt.

Zuletzt bearbeitet:
Moin zusammen,

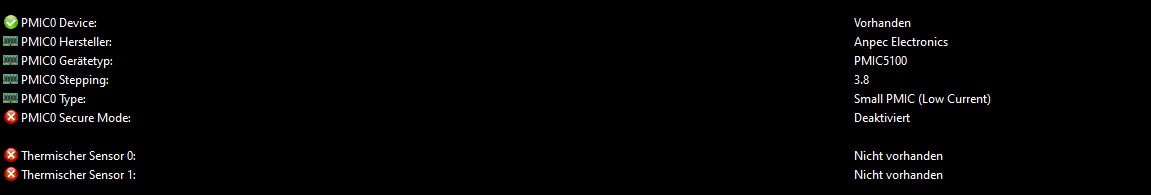

bei meinem Mainboard (Asus B650E-I) lässt sich leider nicht der "High Dram Mode" aktivieren -> es wird direkt in den "safe Bios Mode" umgeschalten.
Verbaut sind Corsair Module (A-Die) mit dem
Ich habe VDD & VDDQ sowie Sync per PMIC eingestellt, funktioniert trotzdem nicht.
Würde gerne auf den 64Gb 6400MT/s zum laufen bringen...


Hilft da nur einen andern Ram zu kaufen oder lässt sich das über den RMA Support von Asus lösen?


Anhänge

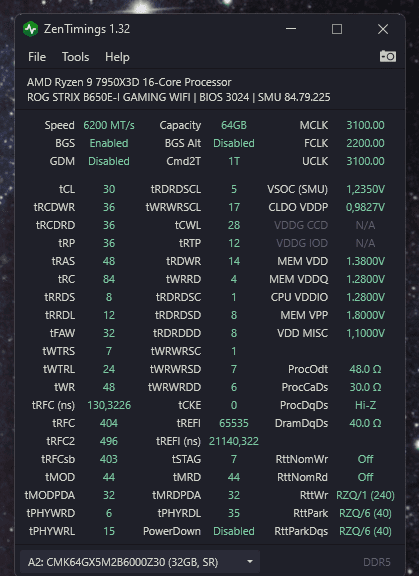

  • Screenshot 2024-09-13 132351.png
    Screenshot 2024-09-13 132351.png
    27,3 KB · Aufrufe: 69
  • Screenshot 2024-09-13 132709.png
    Screenshot 2024-09-13 132709.png
    4,2 KB · Aufrufe: 67
Wahrscheinlich limitiert hier Deine CPU.
Die RAMs können das, wobei 1,4V für 6400MHz CL30 bei Dual Rank eher zuwenig ist.
Lockere mal die Timings etwas, bevor Du die Spannungen veränderst.

Wahrscheinlich limitiert hier Deine CPU.
Die RAMs können das, wobei 1,4V für 6400MHz CL30 bei Dual Rank eher zuwenig ist.
Lockere mal die Timings etwas, bevor Du die Spannungen veränderst.
Kann mir schwer vorstellen das es an der CPU liegt.
Für 6400MT/s brauche ich bei 64Gb bestimmt >1,45 V.

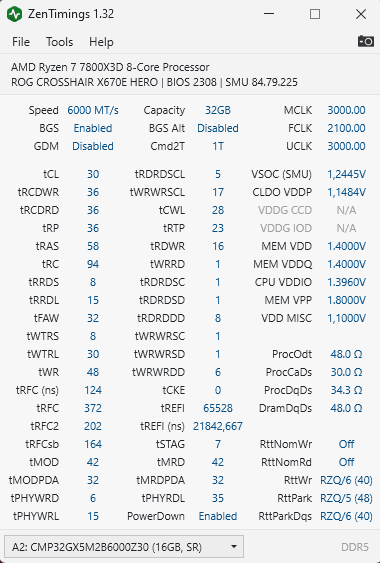

Muss dazu sagen, dass ich den "High Dram Mode" mit Timings auf Auto getestet habe, um dort schon eine Fehlerquelle auszuschließen.
Ich denke mal das es ein Problem am Board oder des Ram's ist. CPU kann 6400MT/s mit CL26 bei 1,65V (VDD, 1,45V VDDq).


Anhänge

  • HWluxx Setting.png
    HWluxx Setting.png
    95 KB · Aufrufe: 79

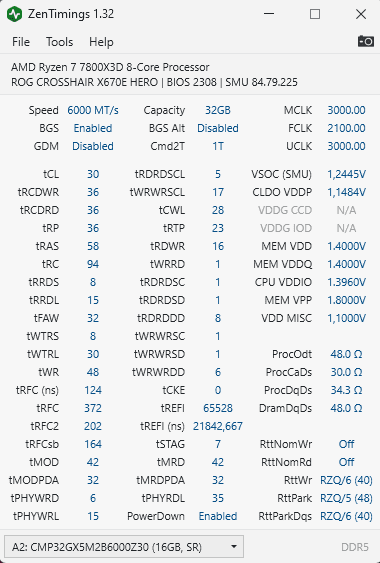

  • Zen Timings.png
    Zen Timings.png
    17,2 KB · Aufrufe: 87
Moin zusammen,

bei meinem Mainboard (Asus B650E-I) lässt sich leider nicht der "High Dram Mode" aktivieren -> es wird direkt in den "safe Bios Mode" umgeschalten.
Verbaut sind Corsair Module (A-Die) mit dem
Ich habe VDD & VDDQ sowie Sync per PMIC eingestellt, funktioniert trotzdem nicht.
Würde gerne auf den 64Gb 6400MT/s zum laufen bringen...


Hilft da nur einen andern Ram zu kaufen oder lässt sich das über den RMA Support von Asus lösen?
Das Board kann den PMIC nicht in den Higvoltagemode setzen. Das geht nur mit Richtek PMICs und bei ASUS auch Renesas.
Beitrag automatisch zusammengeführt:

ok sieht jetzt so aus.

Beitrag automatisch zusammengeführt:

Im nicht "Hochvoltbereich" = oberhalb 1,45V (= für mich OC für die Spannung) Bereich funktioniert ein Versatz von 15 mV (=0,01 - 0,02v) VDD/VDDQ oder gleich meißt am besten. War auf meinem Asrock so und ist auf dem Gene auch so.
In meinen Konfigurationen beim Asus Gene war im mit VDDIO nie höher als 1.42V, selbst mit 1,59 VDD und 1.56 VDDQ. Und seit dem neuen BIOS ab 2301 funktioniert 8000 MTs z.b. nur mit wesentlich weniger VDDIO. Hier musste ich auf 1,32 V runter.
Beitrag automatisch zusammengeführt:


Ja, Expo wäre auch schon OC. Was ich meinte war eichgentlich "Hochvoltbereich". Also alles was oberhalb 1,45V liegt.
Bei meinem Asrock HDV m.2 musste ich die VDDIO auf VDDQ Niveau anheben, damit 8000MT/s laufen.

Auf dem Taichi hatte ich die VDDIO bei jedem setting von 6000 bis 6400 auf 1,23V (6400 28-36-36 VDD 1,56V)
Beitrag automatisch zusammengeführt:



Wenn die 8 richtig zusammen passen, kann der RAM 2 Writes pro Read durchführen.
Beitrag automatisch zusammengeführt:

Aber kann jeder machen, wie er lustig ist.
Die Timings aus der Tabelle sind sicher nicht das Ende der Fahnenstange.

Zuletzt bearbeitet:
Kann mir schwer vorstellen das es an der CPU liegt.
Für 6400MT/s brauche ich bei 64Gb bestimmt >1,45 V.

Muss dazu sagen, dass ich den "High Dram Mode" mit Timings auf Auto getestet habe, um dort schon eine Fehlerquelle auszuschließen.
Ich denke mal das es ein Problem am Board oder des Ram's ist. CPU kann 6400MT/s mit CL26 bei 1,65V (VDD, 1,45V VDDq).

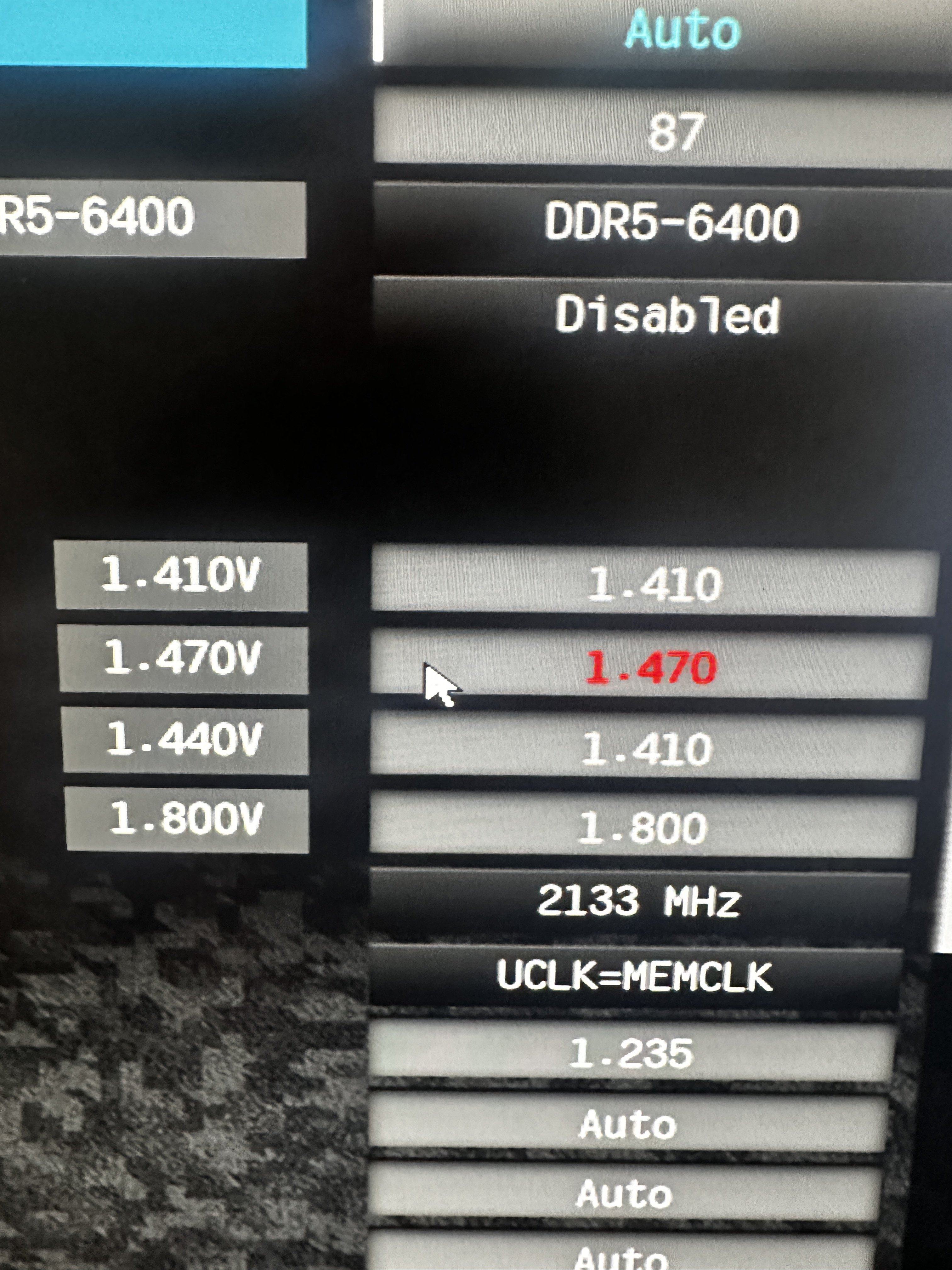

Erst mal FCLK runter auf 2133


Anhänge

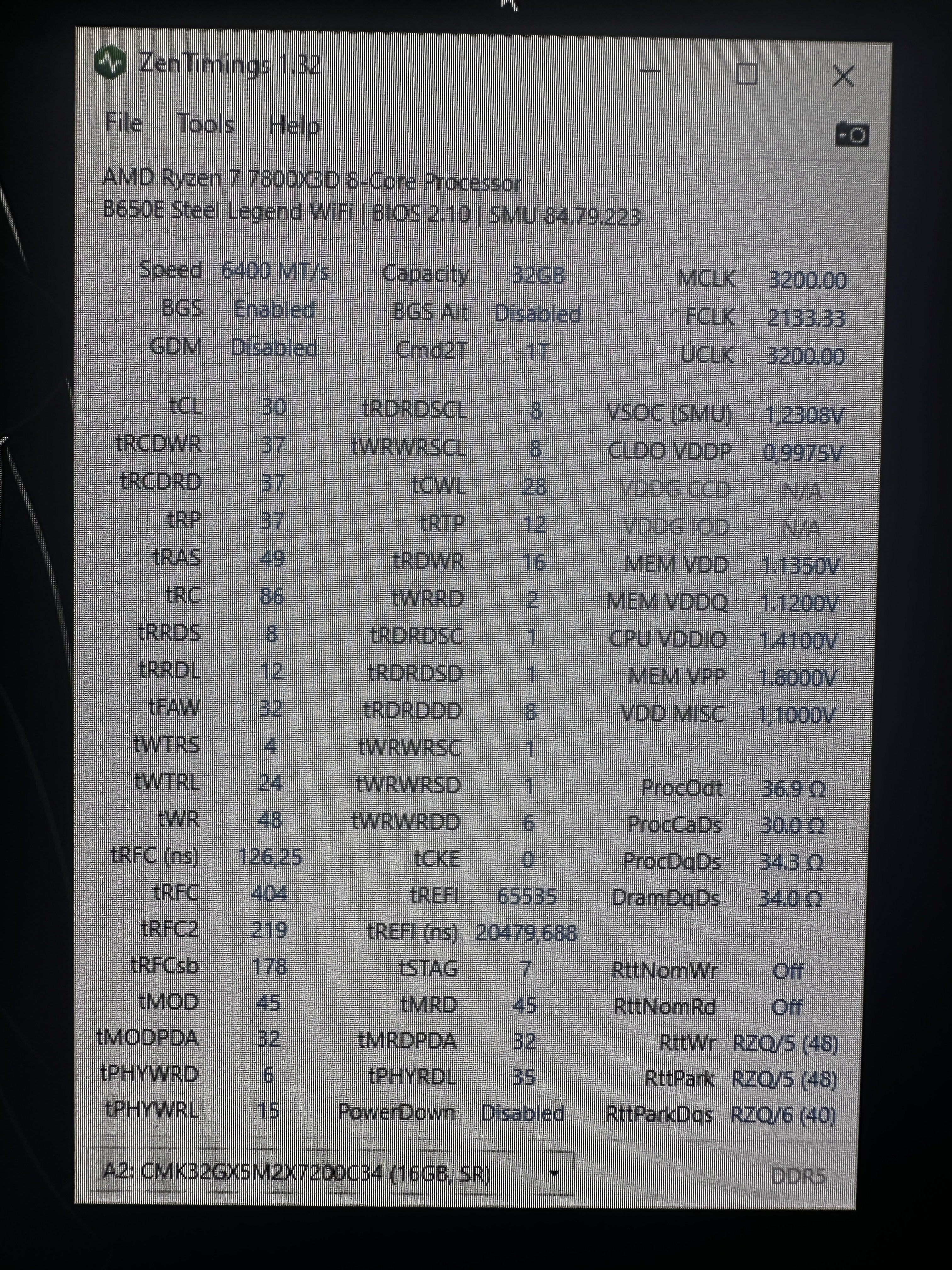

  • IMG_5502.jpeg
    3,9 MB · Aufrufe: 66
  • IMG_5501.jpeg
    1,2 MB · Aufrufe: 66

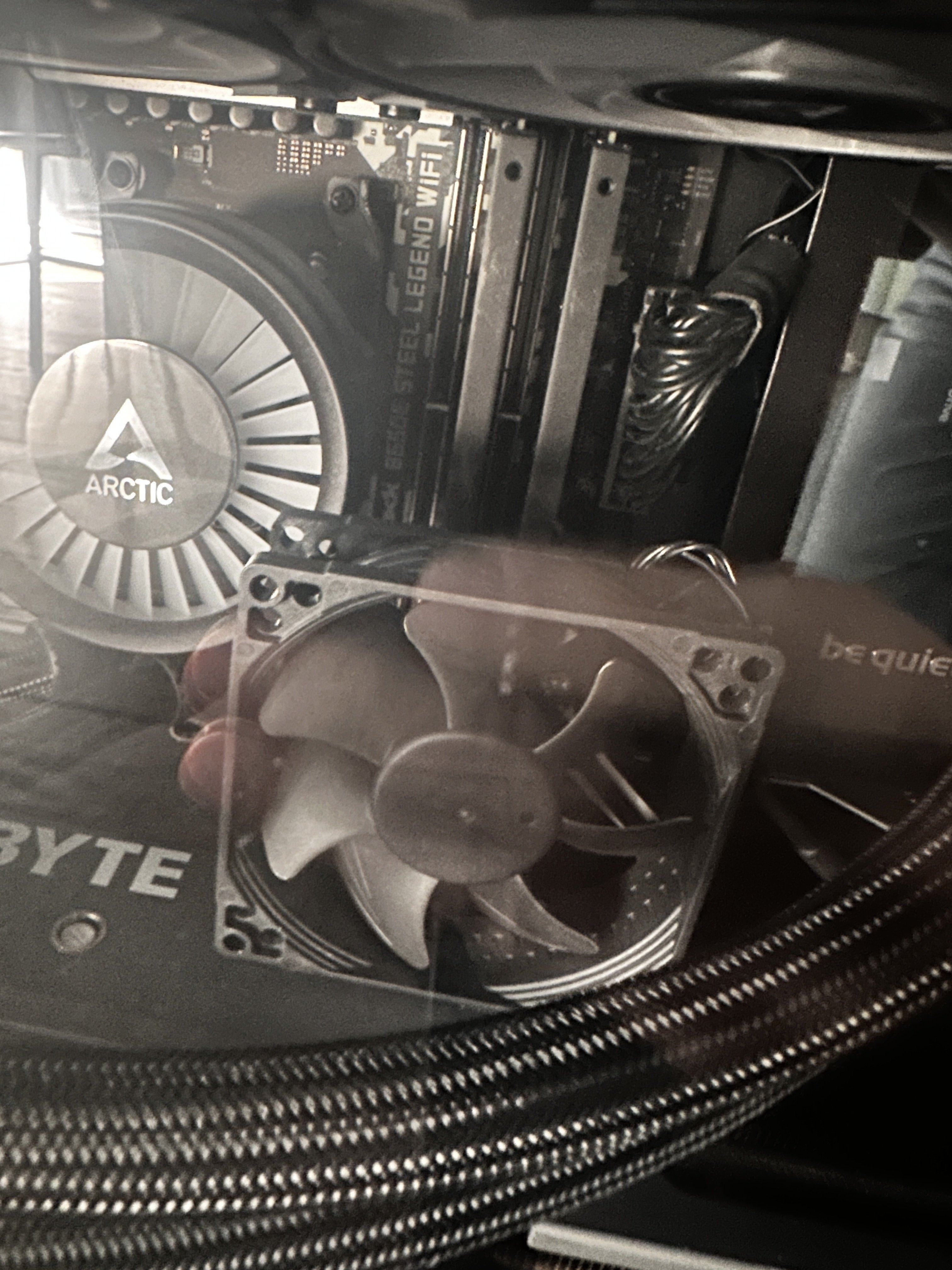

  • IMG_5503.jpeg
    1,3 MB · Aufrufe: 64
Dann habe ich wohl inzwischen dreimal Glück gehabt. Alle A-Die Kits laufen mit 6400C30 bei 1,4V.
Gefühlt würde ich sagen das deine CPU eher das Problem ist. Hast du mal mit VSOC und VDDP gespielt?

Das Board kann den PMIC nicht in den Higvoltagemode setzen. Das geht nur mit Richtek PMICs und bei ASUS auch Renesas.
Beitrag automatisch zusammengeführt:

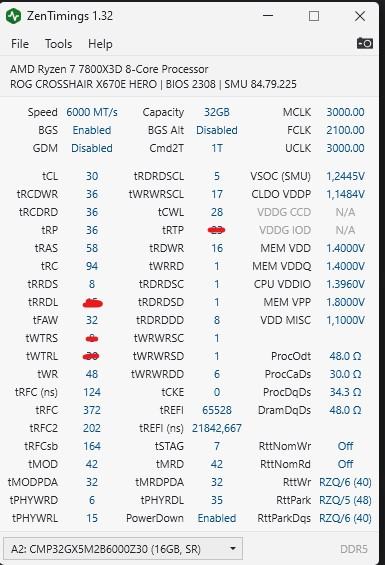

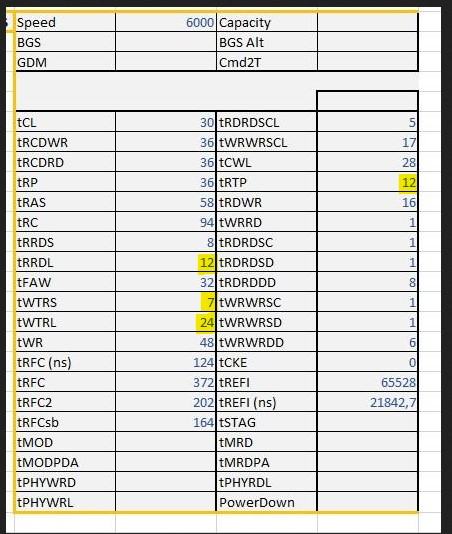

Anhang anzeigen 1026936Anhang anzeigen 1026937
Beitrag automatisch zusammengeführt:


Bei meinem Asrock HDV m.2 musste ich die VDDIO auf VDDQ Niveau anheben, damit 8000MT/s laufen.

Auf dem Taichi hatte ich die VDDIO bei jedem setting von 6000 bis 6400 auf 1,23V (6400 28-36-36 VDD 1,56V)
Beitrag automatisch zusammengeführt:

Anhang anzeigen 1026939

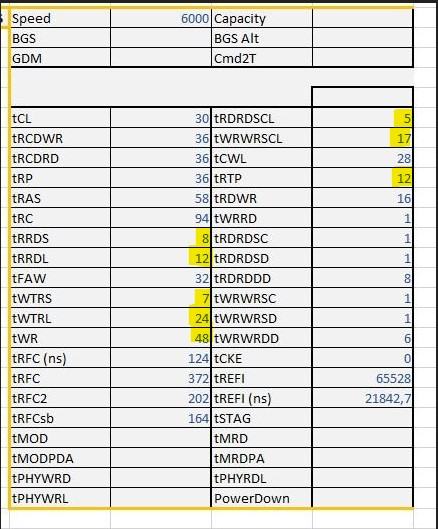

Wenn die 8 richtig zusammen passen, kann der RAM 2 Writes pro Read durchführen.
Beitrag automatisch zusammengeführt:

Aber kann jeder machen, wie er lustig ist.
Die Timings aus der Tabelle sind sicher nicht das Ende der Fahnenstange.
Danke für die Aufklärung, habe ich mir schon gedacht.
Erst mal FCLK runter auf 2133

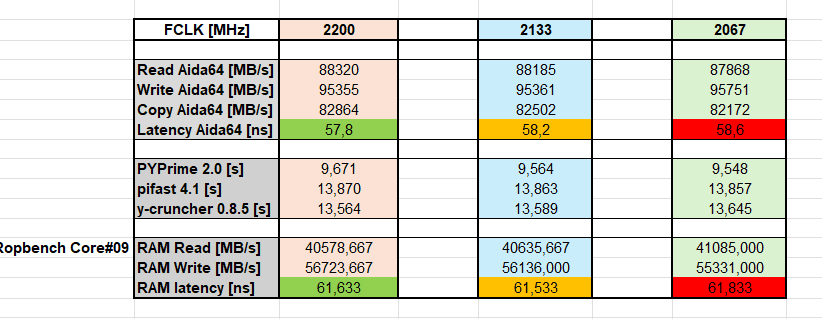

Habe mal einen Vergleich erstellt... Die Unterschiede sind minimal. Latenz ist bei 2200 MHz in Aida64 & Ropebench am besten.
*Messungauswertung beinhaltet 3 Messungen pro Benchmark*


Anhänge

  • Screenshot 2024-09-13 193319.png
    Screenshot 2024-09-13 193319.png
    11,6 KB · Aufrufe: 57
Dann habe ich wohl inzwischen dreimal Glück gehabt. Alle A-Die Kits laufen mit 6400C30 bei 1,4V.
Gefühlt würde ich sagen das deine CPU eher das Problem ist. Hast du mal mit VSOC und VDDP gespielt?
vsoc geht nicht tiefer. Die CPU säist durchschnittlich. Was ich so vor allem bei overclocker.net gesehen habe sind ca. 1.45v bei 6400C30 eher normal und 1.4v aussergewöhnlich.

Habe mal einen Vergleich erstellt... Die Unterschiede sind minimal. Latenz ist bei 2200 MHz in Aida64 & Ropebench am besten.
*Messungauswertung beinhaltet 3 Messungen pro Benchmark*
Ist sehr schön. Hat nur mit dem Anliegen 6400MTs zum laufen zu bringen erst mal nicht zu tun. Zudem die Latenz bei 6400MTs bei 2133 vermutlich am niedrigsten sein wird. Zu den 2133 fclk brauchst du vermutlich auch minimal mehr VSoc ca 0.01V - 0.015V.
