[Sammelthread] NostalgieDeLuxx Bastelthread

[WMDK]

VIVO Karten sagte man eine höhere Erfolgschance nach (weniger lasetcuts).

Von denen hier konnte ich bisher alle freischalten (mit dem gelben Stecker):

Rund 50% davon sind auch mit GC-12 ausgestattet, die anderen meist GC-14/16. Bei den meisten reicht dann einfach XT(PE) Bios flashen und gut ist.

// EDIT //

GC-14 und 16/20 natürlich.



[Stangelator]

Gc-12? Was ist das für Raketentechnik?



[Raptor[TP]]

(mit dem gelben Stecker):

Jupp, hatte eine ViVo hier - die ging ebenfalls von 850 Pro auf 850 XT.



[McZonk]

Gc-12? Was ist das für Raketentechnik?

Ich war gerade auch verwirrt

Ich hatte bisher nur eine x850 Pro vivo (der Rest war immer ein echter Bin). War auch eine verkappte x850xtpe. So läuft sie jetzt auch.



[WMDK]

Sorry, mein Fehler 50% GC-14, der Rest verteilt auf GC-16/20. Hab gerade nochmal drauf geschaut, hatte die falschen Zahlen im Kopf dafür.



[Stangelator]

Wenn wir jetzt nicht die expert/palit her nehmen mit qc-14 war's glaube ich, sollten alle anderen gc16/20 haben. GC-12 kaufe ich direkt 40 Chips ab



[WMDK]

sollten alle anderen gc16/20 haben.

Kann ich nicht wirklich bestätigen.



K4J55323QF-GC14 z.B. auf der o.g. Connect3D Karte. Deswegen habe ich diese Karten vor einigen Jahren massenhaft aufgesaugt am Markt, weil auf den PCBs mit den gelben Steckern auch häufig die 14er sitzen



[Stangelator]

Richtig geiler edelram ich schnall ab. Noch nie gesehen. Nehme ich direkt 50 stk



[WMDK]

Ich bin auch nur drauf gekommen auf die Serien, weil ich in irgendeinem Forum, bei der Recherche danach, welche Karten sich am ehesten freischalten lassen, auf diese Angaben gestoßen bin. Frag mich nicht mehr wo, könnte im WayBack Archive von XS gewesen sein oder so, auf jeden Fall irgendein alter Sammelthread zum Unlock Thema, da hatten die User Ihre Erfahrungen mit den Karten geteilt und diese Konstellation war mit Abstand führend, weshalb ich davon angefangen habe Karten aufzusaugen um zu schauen ob man die easy zur XT(PE) machen kann.

Bei denen wars dann mit dem Bios Flash schon durch und sie liefen einfach problemlos, allerdings muss ich dazu sagen, dass von denen mit GC-16 Ausstattung nicht alle den PE-Memory Takt geschafft haben, obwohl das ja rechnerisch hätte möglich sein sollen. Wollte dem immer mal auf den Grund gehen, ob die vllt. weniger Spannung bekommen oder so, hatte dann aber aber bedingt durch die ansonsten gute Erfolgsquote keine Lust bisher



[Stangelator]

Richtig geil. Man lernt immer noch was dazu obwohl man den retro Kram schon paar Jahre macht. Das stimmt mit den gc-16 karten.
Der RAM hat auf den damaligen pcbs nie seinen vollen takt erreicht. Mit gc-14 hat man da bedeutend mehr Luft. Bin verblüfft das es tatsächlich gc-14 gegeben hat. Hab das immer für eine leiche im Datasheet gehalten. Den gc-12 hat ebenso niemand gelistet obwohl er im changelog auf taucht



[McZonk]

@Stangelator ich kann dich aber insofern beruhigen dass auf meiner auch nur 1.6er war. Läuft aber anstandslos als XTPE - und der GC16 war damals auf den PEs ja auch durchaus gängige Praxis. GC14 ist allerdings schon Feenstaub.



[Strikeeagle1977]

muss ich meine GTO2 mal zerlegen, woll?

auf 16 läuft sie ja schon ab Werk



[Stangelator]

Nein lohnt eigentlich nicht. Iwas mit r423/430 oder so ist da drunter mit vollen 16pp



[SliderBOR]

Moin zusammen,

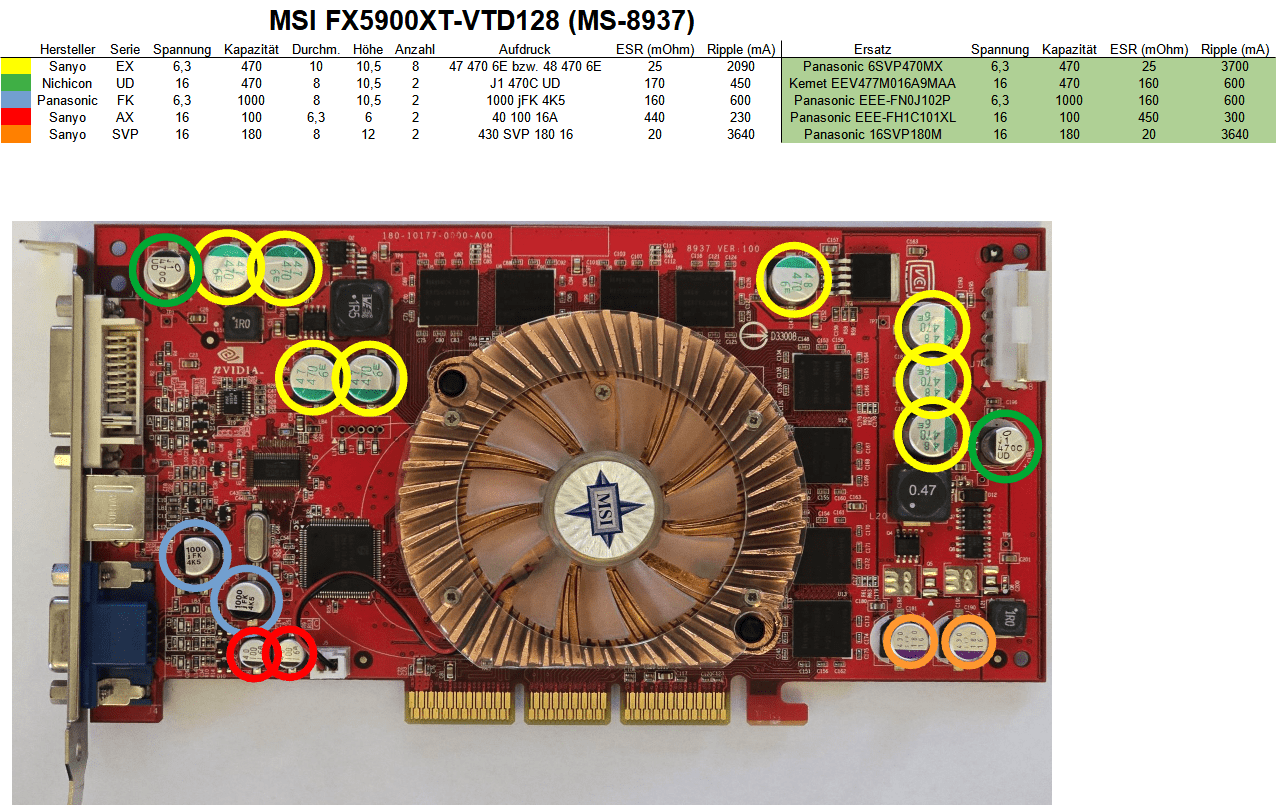

ich würde gerne meine MSI FX5900 XT recappen, bin da aber noch völlig unerfahren, was die Bestimmung der alten und die Auswahl der neuen Kondensatoren angeht.
Ich habe mich mal dran versucht eine Aufstellung zu machen und auch nach Ersatz zu suchen, aber bin nicht sicher, ob ich die alten Caps richtig identifiziert habe und ob die neuen dazu passen würden.
Könnte da jemand mit Erfahrung drüber schauen, ob das passt oder völliger Humbug ist? 😄

Vielen lieben Dank im Voraus!

EDIT:
Für den Sanyo AX 16V/100u habe ich auch noch folgende Alternative gefunden, falls der ESR lieber niedriger als höher sein sollte:
Panasonic EEE-FK1C101AL
16V 100u
ESR 360 mOhm
Ripple 240mA



[Stangelator]

Die gelb eingekreisten auf jedenfalls.
Platine vorwärmen und dann ablöten.
Würde da iwas von Kemet nehmen 470uf 16v esr16. Der ist bezahlbar und sieht rot aus. Passt also zur Platine. Alle anderen Kosten das Stück weit über 1€. Ansonsten Svp 470uf 6,3v oder pcg 470uf 6,3v.
Den Kemet hab ich schon erfolgreich eingesetzt jedoch auf GeForce 4800ti

Ansonsten kannst du auch auf andere karten schauen da wurden Tausender gesetzt.



[Raptor[TP]]

GeForce 4 Ti <3

ach ich wollte immer die 4600 Ti von Sparkle mit dem blauen Sandwich-Kühler.

Hatte als Azubi aber nie die Kohle (musste ordentlich abdrücken daheim + Monatskarte)



[SliderBOR]

Die gelb eingekreisten auf jedenfalls.
Platine vorwärmen und dann ablöten.
Würde da iwas von Kemet nehmen 470uf 16v esr16. Der ist bezahlbar und sieht rot aus. Passt also zur Platine. Alle anderen Kosten das Stück weit über 1€. Ansonsten Svp 470uf 6,3v oder pcg 470uf 6,3v.
Den Kemet hab ich schon erfolgreich eingesetzt jedoch auf GeForce 4800ti

Ansonsten kannst du auch auf andere karten schauen da wurden Tausender gesetzt.

Habe nach deiner Empfehlung den hier gefunden:
KEMET A765MU477M1CLAE016
16V 470uF ESR16

Der von mir rausgesuchte Panasonic ist tatsächlich sogar minimal günstiger. Trotzdem besser Kemet nehmen wegen Erfahrungen/Qualität/niedrigerem ESR?
Farbe ist natürlich auch schön in rot!
Sollten die anderen Caps denn möglichst auch ersetzt werden oder ist das wirklich nicht notwendig?

Dankeschön für die Hilfe!



[Stangelator]

Du kannst natürlich nehmen was du magst. Dann der SVP. Der Kemet scheint nicht verfügbar.
Die UD kannst du noch ersetzen. Die FK hatte ich als robust in Erinnerung und die ganz winzigen hab ich noch nie gemacht.



[SliderBOR]

Danke, dann bestelle ich noch Ersatz für die UDs mit.



[SliderBOR]

Habe ich die alten Caps denn eigentlich soweit richtig bestimmt? Da steht ja leider nicht viel drauf, nicht mal der Hersteller.
Nur Nichicon hatte immerhin ein Logo drauf.



[Tzk]

Bin hier im Luxx heute Morgen auch über einen Riesen Thread zum X800 Unlock gestolpert:

ATI Tool und die Flashtauglichkeit von X800/850 Karten! *update* How to Bios-Mod

Hi, da ich mittlerweilen in drei Threads was dazu geschrieben habe nu mal ein eigener Thread zum Thema: " Ist meine X800/850 GT/GTO/GTO2/SE/Pro usw. auf 12 bzw. 16 pp modbar ???" Es wird das ATI Tool Version 0.24 oder 0.25Beta benötigt!! Dann drückt man im Hauptfenster vom ATI Tool Shift...

www.hardwareluxx.de

Da drin stehen auch die Kriterien bzw. das die ViVo Karten wohl öfter freiachaltbar sind. Außerdem noch, dass manche X850 (Fuses als E / E erkannt) sich dennoch freischalten lassen sollen. Interessant…

Meine FireGL haben beide einen X850 Chip drauf, weiter bin ich noch nicht.



[SliderBOR]

Da ich nun auch stolzer X800 bzw. FireGL X3-256 Besitzer bin, hier die Frage was beachtet werden muss um die Karte auf 16 Shader freizuschalten. es gibt grundsätzlich zwischen den ganzen R400 GPUs Unterschiede und nicht alle sind freischaltbar.

Meine Frage ist nun, ob ich das folgende soweit richtig verstanden habe:

Es gibt drei Varianten wie die GPU beschnitten wurde. Auslesen kann man das mit ATITool und erkennen kann man die Freischaltbarkeit so:

Config_Die_Fuses 0xFFFF3FFF

Die vierte Stelle von rechts gibt an wie viele Shaderblöcke mittels Die Cut deaktiviert wurden. Diese lassen sich nicht aktivieren, egal was die anderen beiden Fuses sagen (oder?!) F = alle 4 Quads aktiv

F => 1111
7 => 0111
B => 1011
D => 1101
E => 1110
3 => 0011
5 => 0101
6 => 0110
9 => 1001
A => 1010
C => 1100

Config_Substrate_Fuses 0xFFFFFF9D

Letzte Stelle gibt an ob ein Lasercut auf der Chip Platine sitzt. Steht hier ein F, dann ist nix deaktiviert. Steht dort was anderes, muss ggf gemalt werden.

Config_Rom_Fuses 0x862

letzte Stelle gibt die im BIOS deaktivierten Quads an.

3 = 12 deaktiviert bzw 4 aktiv
2 = 8 deaktiviert bzw 8 aktiv
1 = 4 deaktiviert bzw 12 aktiv
0 = 16 aktiv

———-

Quellen soweit:
1. https://www.techpowerup.com/forums/threads/want-to-learn-about-config_xyz_fuses.18569/
2. https://www.techpowerup.com/forums/threads/guide-to-radeon-x800-x850-bios-modding.8060/

Habe auch eine FireGL X3 und konnte sie per modifiziertem BIOS freischalten. Nix gelasert oder so.
