Messen von div. Spannungen

[LarsM]

Hi,

ich würde gerne die Spannungen von den 3V,5V und 12 V Schiene, den CPU Vcore, Graka Vcore und Ram Vdimm. Sozusagen alles

Wo muss ich genau mit meinem multimeter messen?

Danke schonmal

- LarsM



[Macrotron]

CPU Core messen? Mitm Bohrer genau in der mitte der DIE ein Loch bohren und Fühler reinhalten.
CPU Core kannst Du z.B. mit Everest oder Speedfan auslesen.



[firstmad]

Also die Spannungen 3V,5V und 12V kannste ganz einfach mit einem Multimeter an einem Molexstecker messen. Die CPU- Vcore und der Grakastrom keine Ahnung, geht aber bestimmt.



[LarsM]

CPU Core messen? Mitm Bohrer genau in der mitte der DIE ein Loch bohren und Fühler reinhalten.
CPU Core kannst Du z.B. mit Everest oder Speedfan messen.

das war mir schon klar ich möchte nur wirklich genau werte

das mitm molex probier ich mal aus



[firstmad]

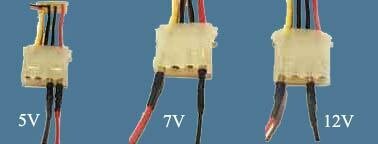

Hier haste auch ein genaues Bild wie du das messen kannst.



[CodeName 87]

die 3,3V gibts am netzteilstecker (also der 24 oder auch 20pol)

und vcore ist mainboard abhängig, weil das is bei jedem anders



[citizen_one]

Da du ne NVIDIA hast, einfach die neuste Version von NiBiTor laden, mit 3 Klicks unter Windoof das Bios ziehen und die Spannung nachschauen!

Kannst aber auch mal das neuste Everest Ultimate nehmen, das zeigt die GPU Voltage glaub ich auch an!



[Gelöschtes Mitglied 21733]

Also die Spannungen 3V,5V und 12V kannste ganz einfach mit einem Multimeter an einem Molexstecker messen. Die CPU- Vcore und der Grakastrom keine Ahnung, geht aber bestimmt.

dann mess du mal 3,3v am molex xD

3,3v sind die orangenen kabel am atx stecker
5v ist rot am molex
12v ist gelb am molex

vcore, vdimm, vgpu, vdimm @ graka sind jeweils abhängig von den modellen.

immer gegen schwarz (masse) messen.



[LarsM]

jemand ne idee, wo ich vcore und vdimm aufm a8n32-sli deluxe finde?



[firstmad]

dann mess du mal 3,3v am molex xD

3,3v sind die orangenen kabel am atx stecker

Jo jetzt wo du es sagst, fällt mir das auch auf.

Edit: Goil mein 1000Post



[LarsM]

hrhr herzlichen glückwunsch

mein altes multimeter hat den geist aufgegeben

ich bestell mal eben nen neues



[LarsM]

hmm komisch. ich hab mit meinem vc 220 nachgemessen.

ich hab dauerhaft 12.1V auf der 12V, 5.1V auf der 5V und 7V auf der 7V Leitung.

Pc probe zeigt langsam schwankend immer 11.97V und den vcore ziemlich stark schwankend an.

wo kann ich vcore und vdimm nachmessen?
