Der Haswell OC-Frame von der8auer

Auf Grund der Tatsache, dass meine CPU ein Hitzkopf erster Güte ist, habe ich den kleinen Rahmen aktuell verbaut und möchte meine Erfahrungen teilen.
Köpfen, Liquid Metal zwischen Die und IHS hat zwar einige Grad gebracht, aber so richtig zufrieden war ich nie - vor allem mit der nicht überwindbaren Grenze in Sachen Temperatur, VCore und Takt.

Mehr dazu später - erstmal kurz zum OC-Frame und den Spezifikationen.

Material
  • schwarz eloxiertes Aluminium
Kompatibilität
  • alle Sockel 1150 Mainboards & Intel Haswell-, Intel Devil's Canyon- und Intel Broadwell-Desktop-Prozessoren
  • gemäß dem Testsystem passt der OC-Frame auch auf Sockel 1155 Mainboards und zugehörige Desktop CPUs ( 2x auf Z77 Mainboards verbaut )
Lieferumfang
  • 1x OC Frame
  • 1x Torx-Schlüssel
Verarbeitung
Diese kann ohne Zweifel als sehr hochwertig bezeichnet werden.
Scharfe Kanten, unsaubere Verarbeitung oder produktionsbedingten Grat sucht man vergebens und auch die schwarze Eloxal-Schicht weißt keinen Makel auf.
Der beigelegte Torx-Schlüssel ist stabil, handlich und ebenfall gut verarbeteitet.

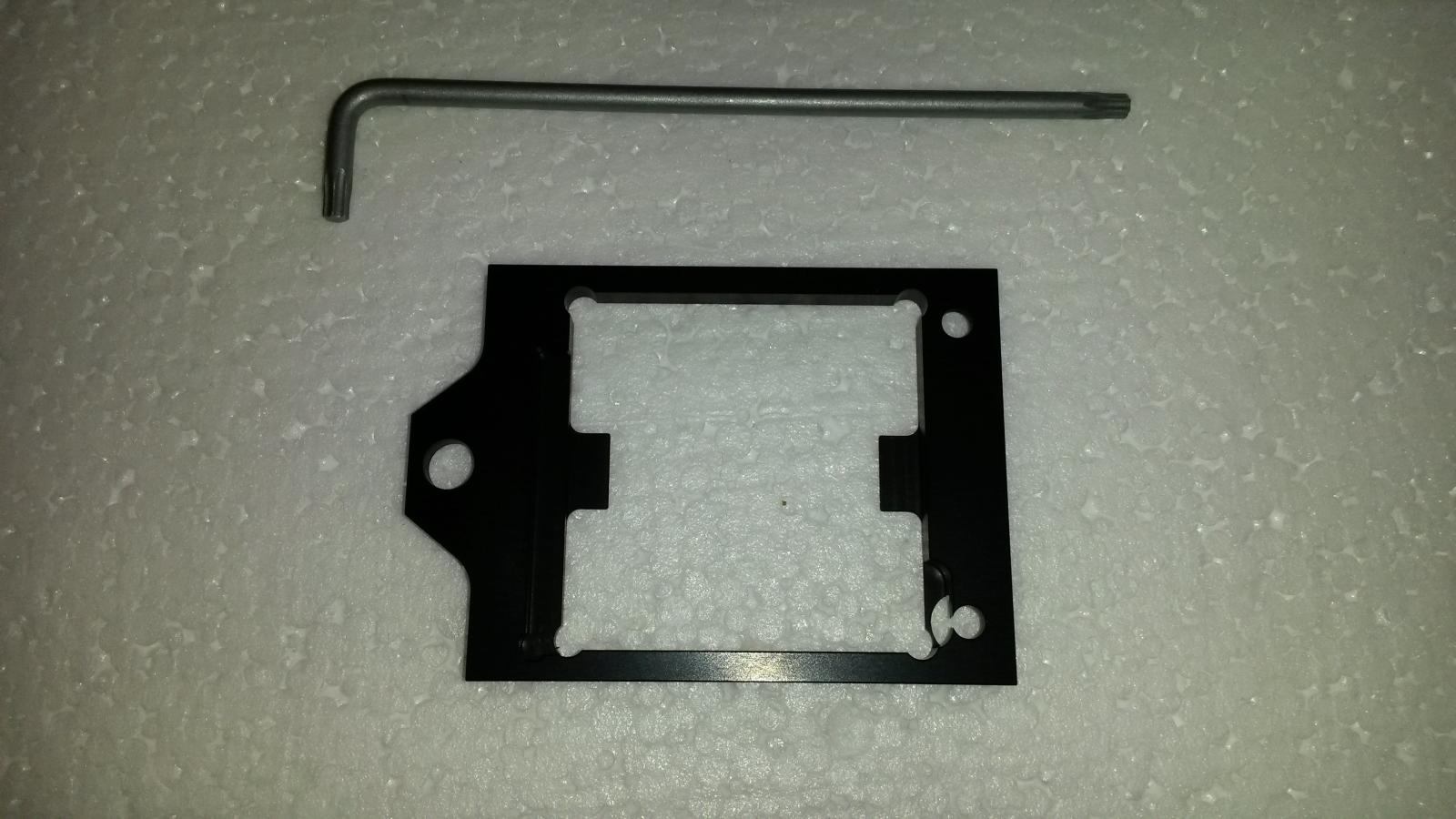

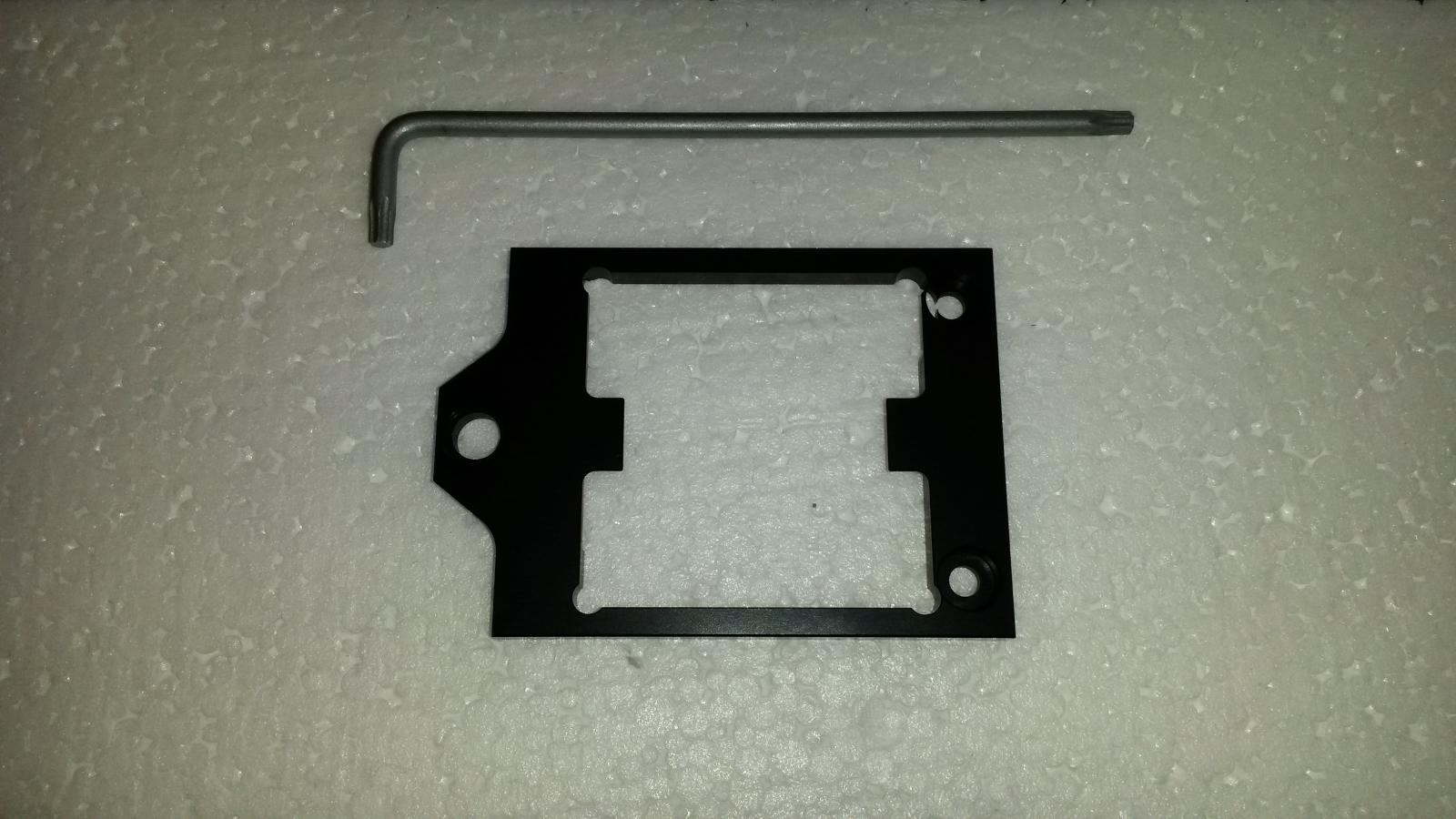

Hier die Bilder vom OC-Frame inkl. Torx-Schlüssel - VIELEN DANK an meuch3l, der die Bilder gemacht und zur Verfügung gestellt hat ( weil ich es im Bastelwahn vergessen hab! =/ )



Montage des OC-Frames
Diese gestaltet sich ganz einfach. Man entfernt mit dem Torx-Schlüssel die 3 Schrauben und entfernt das Retention-Modul.
Danach wird die CPU in den Sockel gesetzt, der OC-Frame aufgesetzt und anschliessend mit den 3 Schrauben an der original Backplate befestigt.


Ich hab die Montage in stehendem Case gemacht und mir einfach von hinten durch Backplate und Mainboard 2 Kabelbinder gesteckt, den Fram drübergeschoben und konnte so bequem die CPU einsetzen und eine Schraube nach der andere anziehen. Mit liegendem Case war zu umständlich die Backplate in Position zu bekommen / halten, wenn man allein ist.


Montage des Kühlers
Diese gestaltet sich sehr einfach. Man entfernt die 3 Schrauben mit dem im Lieferumfang enthaltenen Torx-Schlüssel, sowie das Intel Retention Modul und befestigt den OC-Frame nach dem Einsetzen der CPU wieder mittels der Schrauben an der Original Intel Backplate.

Bei mir stellte sich heraus, dass der Block durch die 2mm niedrigere Höhe mit den Bauteilen des Mainboard kollidierte, also musste der Dremel ran.



Der Anpressdruck sollte nicht zu niedrig sein und - logischerweise - dem Die zu Liebe nicht zu hoch. Idealerweise über Kreuz handfest anziehen, den Rechner starten und die Temperaturen beobachten und gegebenenfalls nochmals nachziehen.
Nach fest kommt ab - beim Die wahlweise "durch".

Testsystem
  • Intel i5 3570K ( Ivy Bridge )
  • AsRock Z77e-ITX ( So. 1155 )
  • 8GB DDR3 1600 Corsair Vengeance LP Black
  • Gigabyte GTX 980 ( Referenzdesign )
  • 128GB Crucial M4 + 500GB Crucial MX100
  • BeQuiet! Straight Power E10 500W modular
  • Fractal Design Arc Mini R2 mit 2x 120mm Noctua NF-S12a FLX @ 7v

Wasserkühlung
  • Aquacomputer Cuplex Kryos Delrin
  • Aquacomputer Kryographics für GTX 980 Referenzdesign
  • Laing DDC310 mit Aqualis DDC 100 AGB-Top
  • 2 Alphacool NexXxoS ST30 Full Copper 240mm Radiatoren ( beide von aussen mit Frischluft versorgt, Front im Push, Top im Pull -> die warme Luft landet im Case )
  • 4 Noctua NF-F12 PWM @ 730rpm
  • Verschlauchung Tygon Norprene 11/8mm
  • keine Winkel, Filter usw.
  • Reihenfolge: AGB/Pupme -> GPU -> CPU -> Radiator 1 -> Radiator 2 -> AGB/Pumpe -> ...



Ein paar Prime95 Runs später ...


WICHTIG: Folgende Settings wurden mit je 30 mins Prime95 getestet bei immer identischen Lüfterdrehzahlen - nur Takt und VCore wurden geändert.

Erstmal mit Liquid Metal zwischen Die und IHS und dazu Thermal Grizzly Kryonaut zwischen Die und Block.

  • 4000 Mhz - 0.975v ( nicht relevant, da immer unter 50°C )
  • 4600 Mhz - 1.160v ( Raumtemperatur 23°C leider nur Custom Run, kleine Tests bis 16k gelaufen, eventuell hätte reines 8k noch paar Grad draufgelegt, Markierungen waren für einen anderen Vergleich zwischen VCore Offset only vs. Offset + addit. Turbovoltage )

    Hier war bisher die Grenze, das ich bei custom Runs 12-24h schon knapp über 65°C kam! Bei Spielen mit hoher CPU- und GPU-Last waren 70°C nicht mehr weit entfernt. Für mich das Ende der Fahnenstange. Ein Test jenseits der 1.225v und 4,6Ghz führte zu mehr als 70°C Kerntemperatur nach kurzer Zeit - Abbruch und für mich unbrauchbar, wenn die GPU noch hinzukommt.

Ab jetzt kommen die Werte mit OC-Frame / ohne IHS und Liquid Metal zwischen Die und Block - Raumtemperatur war bei allen Runs 20°C - Prime95 8k inPlace large FFTs für maximale Wärmeentwicklung

  • 4600 Mhz - 1.160v ( die 3°C niedrigere Raumtemperatur wirkt sich merklich aus, aber der fehlende IHS bringt ebenfalls schon was -> das Case insgesamt bleibt deutlich kühler )
  • 4800 Mhz - 1.260v ( mit 0,1v mehr VCore für mich ein großer Sprung - ich konnte vorher solche Taktraten / Spannungen nicht primen! )

Und hier nochmal ein Vergleich von vorher/nachher mit identischem Prime95 1344k Run.
Ja, es ist NUR 1344k, aber immerhin ein Test vorher vom 17.9. vorhanden und einer vom 19.09. nachdem ich die Halterung zurecht Dremeln konnte. :fresse2:

  • VORHER: 4600 Mhz - 1.160v ( Raumtemperatur 22°C )

  • NACHHER: 4800 Mhz - 1.260v ( Raumtemperatur 20°C )

Hier sieht man, dass die Temperatur doch niedriger ist trotz 2 Multistufen höher und nem 0,100v VCore-Bump. Auch wenns nur 1344k ist.

Nachdem ich nun die ewig unerreichbaren 4,8Ghz knacken konnte, dachte ich mir recht naiv "Was soll's - versuch die 5Ghz!".
Booten konnte ich dir 5Ghz schon, aber weder SuperPi 8-32m war durch die extrem hohen Temperaturen machbar - von Prime95 reden wir garnicht ( Shutdown! ).

Also - Lüfter volle Drehzahl und Fenster auf für ein kühle Brise von draussen! ( die Frische Luft von draussen hatte 16°C BrrRrRRrR! )
  • 5000 Mhz - 1.360v ( ok, die Temperaturen sind hoch, aber ein 8k Run war drin )


Mein persönliches Fazit

Für mich ist der Vergleich zwischen vorher ( custom Run inkl. 8k mit 23°C Raumtemperatur ) und dem neuen Setup ( 8k mit 20°C Raumtemperatur ) nicht wirklich einfach.
Dazu fehlt mir einfach die Erfahrung in Sachen Wasserkühlung und die unterschiedliche Raumtemperatur macht das Ganze etwas "unsauber".

Viel interessanter war für mich der Unterschied zwischen meinem alten max. Takt von 4600 Mhz bei 1.160v ohne IHS und den nun möglichen 4800 Mhz bei 1.260v ohne IHS.
Ich hatte gemäß meiner Erfahrung bei dem VCore-Bump mit deutlich höheren Temperaturen gerechnet, sodass eine dauerhafte Verwendung des Settings eher grenzwertig ist.
Im Gegenteil dazu ist das Ergebnis definitiv 24/7 fahrbar, auch wenn 2 Multistufen mit 0.100v mehr abzuwägen sind.
Die 5Ghz waren eigentlich nur Spaß und mal schauen, ob ich die 5,1Ghz die Tage nochmal testen kann.

Von der Verarbeitungsqualität des Frames bin ich echt begeistert - es gab nichts zu beanstanden, kein Grat, kein Kratzer. Die Beschichtung war perfekt. Wunderbar!

Für mich persönlich und meinen Verwendungszweck hat sich der OC-Frame auf jeden Fall gelohnt - vor allem wenn man eine stark heizende CPU hat, hohe VCore nutzt oder mehr als normales OC will.

Ich muss allerdings noch ein wenig testen und werde den Thread hier etwas up2date halten!


Vielen Dank natürlich an der8auer für den tollen Frame, der bei mir sehr gute Arbeit leistet!
Und natürlich auch an alle Luxxer, die mir beim Overclocking und der Aktion"Wasserkühlung" jederzeit geholfen haben!



Meine Erkenntnisse aus dem kleinen Test:
  • ich hätte vorher nochmal 8k laufen lassen sollen =/ - aber als das Teil da war, musste ich sofort loslegen, als ich Zeit hatte
  • ich brauche mehr Radi-Fläche -> erledigt!
  • ich brauche einen Durchfluss-Sensor
  • ich brauche einen Sensor für die Wassertemperatur
  • ...

Kritik ist erwünscht!
Falls ich etwas vergessen habe oder Fehler zu finden sind - einfach Bescheid geben!

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
H

HW-Mann

Guest
Upload rennt, aber ich kann mich da gerade net so unbeliebt machen bei den Mitbewohnern. ;) WG - einer macht sein Backup gerade mit unserem Upload. Meh.


DeGhost89

Experte
Mitglied seit
08.06.2015
Beiträge
941
Ort
Naila
Dann werde ich mir den Frame wohl auch noch besorgen. Deine 1.26V fahre ich ja schon fast bei 4,2Ghz. Und entsprechenden Temps. Heute waren es nach dem abgeschlossenen 24h Run Prime 68° max. Das ist mir zuviel. Mal schauen was da noch geht.


envoy

Enthusiast
Mitglied seit
29.01.2009
Beiträge
390
danke für den Erfahrungsbericht! Kann mann sich +/- gut ausmahlen was das Teil bei einem leisten könnte. Schade hast du keinen vorher/nachher Test unter gleichen Bedingungen.

Sind diese 65-70 grad deine persönliche Obergrenze oder sollten die Ivy nicht so hochgejagt werden? Bei den Haswells "kann" mann laut Internet js bis 80 90 grad gehen


meuch3l

Experte
Mitglied seit
22.09.2015
Beiträge
46
Ort
nähe Bregenz
Haswell OC-Frame von der8auer ist grad angekommen.
Verarbeitung: TOP!
Die Verpackung von Caseking war aber ein Witz. Ein riesen Karton für den "kleinen" Frame.

LM kommt erst nächste Woche :coffee:
