[Sammelthread] Intel Core Ultra (Arrow-Lake-S) S.1851 OC- und Laberthread

[Nighteye]

Mega geil deine Tests. Danke dafür.
Ich bin gerade bei zwei Bildern verwirrt.

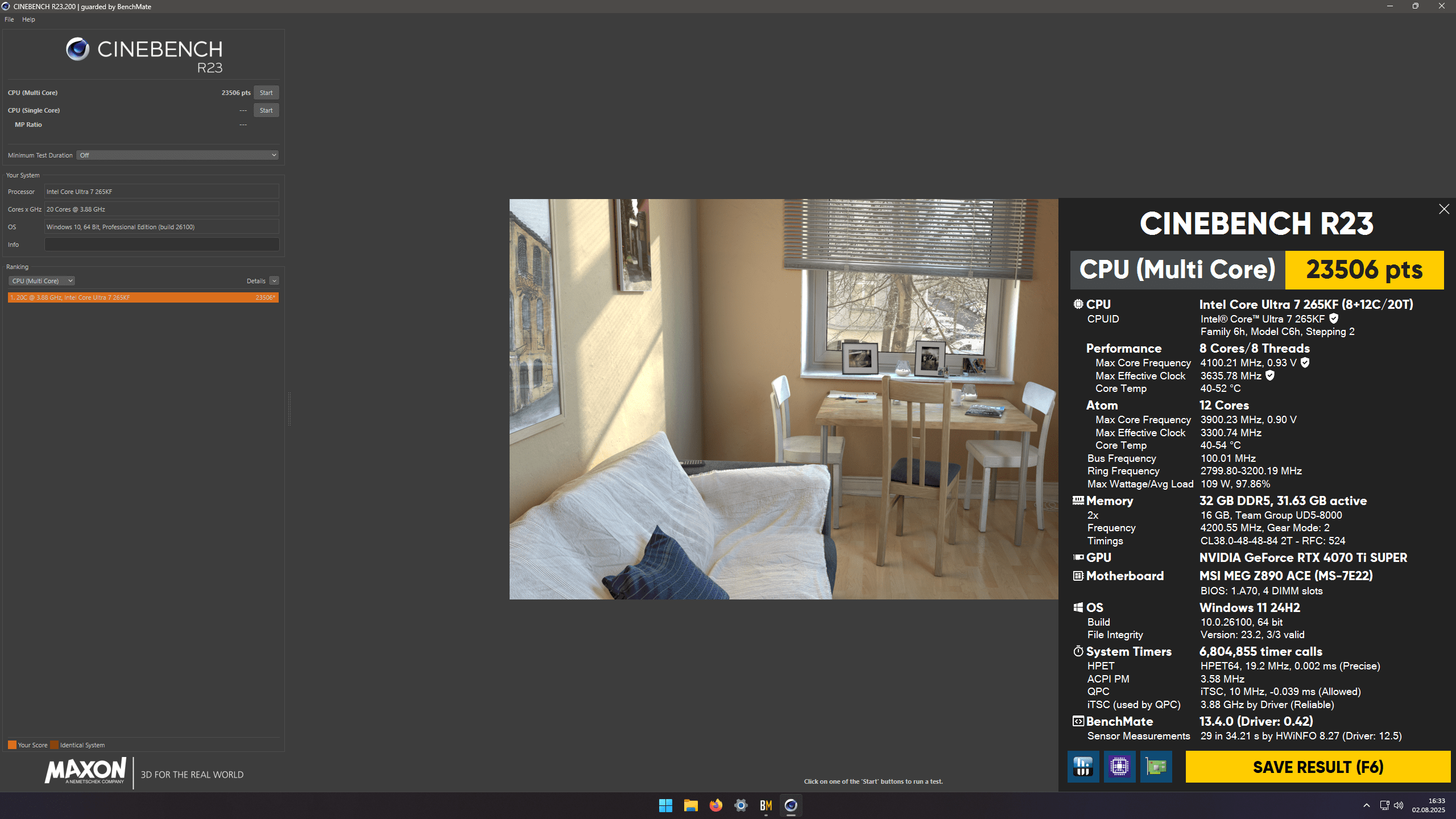

Was war der unterschied zwischen dem ersten Multicore Bild mit 15582 punkten bei 4100mhz und 72W

Vs dem untersten letzten Multicore Bild mit 14426 Punkten bei 2700mhz und ebenfalls 72W

Wie viele Kerne waren bei den beiden Tests jeweils Aktiv ?
Das untere klingt wie mehr Kerne wegen nur 2700mhz aber im Bild selbst steht kein Kern unterschied.
Bei beiden steht 8P und 12E daher bin ich grad verwirrt.



[amd_man_bavarian]

Es waren immer alle Kerne aktiv aber die Taktraten anders oder eben die Power Limits. Ich bin selber teilweise überrascht was eine kleine Einstellung verändert.
Beim ersten Boosten 1-2 kerne auf 5,6 -3-8 Kerne 5,4GHz , E-cores 4,6GHz

Nochmal ein Beispiel für einen echt guten Kompromiss :

Taktraten wie in Test 2+3 aber : PL1 95W /PL2 148W / PL3 188W / 188A

Ich glaub da kann man sich echt austoben um einen richtig guten Kompromiss zu finden, so das es einem passt.
Hier waren es nun 142W an der Steckdose.

Ich freue mich wenn ich helfen kann.



[Wernersen]

Da das OCF und ich keine Freunde werden konnten kommen keine CU Dimms rein. Ich werde wohl auf normale M-Dies setzen . Ich schwanke zwischen Patriot 8200 und G.Skill 8200 mit 1,35V.

Hätte ich jetzt nicht erwartet.



[amd_man_bavarian]

Hätte ich jetzt nicht erwartet.

Ich ehrlich gesagt auch nicht. Ich mag ASRock Boards , ich mag deren qualität und features... Aber das OCF ist für meine Zwecke ein nogo.
Ramtechnisch bekomme ich nicht stable ans laufen was auf dem ace läuft. Wie kann das bei einem Dualslot board für Ram OC vs 4 slot board sein?
Das Bios laggt. Bei längerer Dauer der Eingaben im Bios erscheinen plötzlich chinesich oder taiwanesich anmutende symbole und es friert ein.
Für die erkennung welches bios (Dual Bios) gerade aktiv ist leuchet eine rote LED. So weit so gut. Aber muß die LED immer leuchten,selbst wenn der PC runter gefahren ist? Muß die LED mitten auf dem Board sitzen?
Energiesteuerung , fehlanzeige. Ich kann das Board per USB nicht aus dem Windows standbye holen.
Es ist für mich das erste ASRock board , daß mich enttäuscht.
Ich hätte vielleicht doch das Taichi nehmen sollen ... ohne OCF



[Chrisch]

Das mit der LED kann ich bestätigen, den Rest nicht. Hast mal das BIOS neu geflasht (via Stick & Button am IO und nicht über die Flashoption im BIOS)?



[Piston975]

So ich habe neue Erkenntnisse. Dieses Mal habe ich lange gebraucht, um darauf zu kommen, aber jetzt ist es klar.
Die AC/DC Loadlines waren bei mir zu schwach mit 12 mOhm auf DC. Hier auf 5 mOhm reduziert und die CPU läuft wieder stabil.
Ring Spannung konnte ich dadurch dann merklich reduzieren, was wieder etwas Spielraum zum OC liefert, das ist für P und E jetzt bei mir der nächste Schritt.

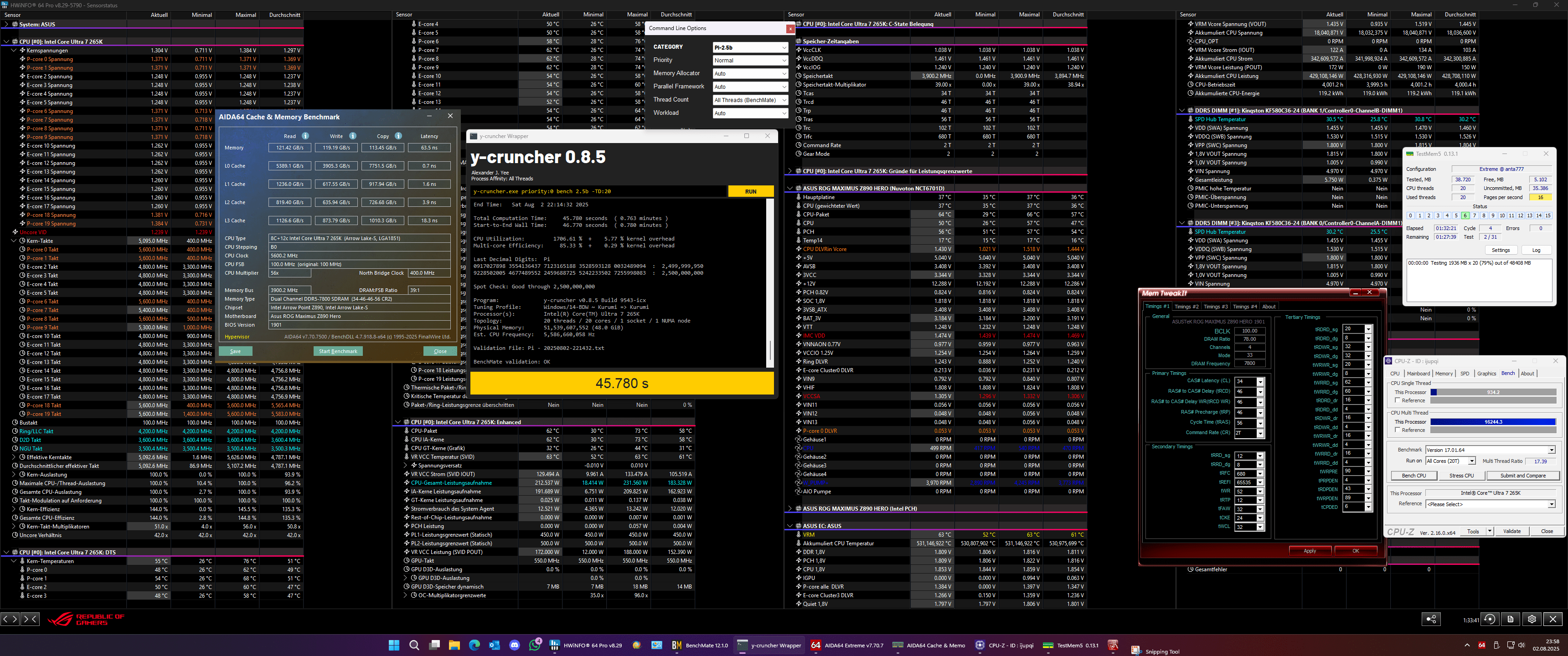

Bezüglich RAM und Cache habe ich jetzt den vorläufigen Sweetspot bei 7800 MT/s mit meinen Hynix M-Dies ausgemacht. Hier Schaffe ich CL34-46-46-56-2T.
tWR wird bei MemTweakIt falsch ausgelesen. Im Bios sind 48 eingestellt.
Somit resultiert das bei einer Latenz von 63,5 ns mit sehr hohen Lese, Schreib und Kopierraten für diese Frequenz. Takt alleine mit Lese/Shreibdurchsatz bringt mir im Gaming nichts.

Ich hatte auch NGU/D2D 3,7 GHz am laufen, auch stabil, jedoch kann ich das momentan nicht erneut abbilden. So weit ich das einschätzen kann, liegt das am Memory Training, das erst nach 3 erfolgreichen Zyklen mehr zulässt. Bei 3,8 GHz NGU ist mir das ganze Setup immer ausgestiegen, sogar bei großer 1,2 V SVID Spannung für NGU mit 4F Qcode und Nopost.

Nächster Step ist, die Latenz runter zu bekommen mit tRFC und tWR. Die anderen Sekundären und Tertiären Timings sind bereits an der Grenze.
Mein System ist derzeit 100% stabil, also sowohl Stress Test, Gaming, Benchmark etc.

Weiteres Potenzial liegt jetzt noch in P und E Takt in Kombination mit V/F Optimierung.



[Nighteye]

231W ist heftig viel. Würde mein Peerless Assassin 120SE nicht mehr leise packen



[Piston975]

231W ist heftig viel. Würde mein Peerless Assassin 120SE nicht mehr leise packen

ach das geht ja noch. Hab jetzt mal die Cores aufgedreht. 5,7 GHz P (bis die zwei schlechteren) und die E-Cores auf 5,0 alle. Jetzt sind da bei Cinebench schon 300W drin.
Hier greift dann aber das TVB und regelt P auf 5,6 und E auf 4,9 runter, wie im Bios eingestellt. Ich möchte ja meine Hardware nicht grillen und Versuche immer unter 75°C bei den Kernen zu bleiben.
Im Ergebnis stehen dann ca 37000 Punkte in Cinebench R23.

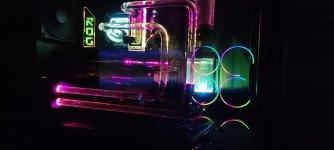

Anbei ein Bild von meinem System. Die Spiegelung rechts ist der Radiator auf der anderen Seite des Schreibtischs mit 4x 200 mm Lüftern. So bleibt das auch leise.
Der AI Score für die Wasserkühlung liegt im BIOS bei 176. Ich kann Alphacool echt empfehlen, hab alles von denen.

Die Grafikkarte ist noch die gute alte 2060Super und hängt nicht an der Wasserkühlung. Hier warte ich noch auf vernünftige Grafikkarten zu besseren Preisen als jetzt. Das ist mir gerade alles zu übertrieben.



[amd_man_bavarian]

Das mit der LED kann ich bestätigen, den Rest nicht. Hast mal das BIOS neu geflasht (via Stick & Button am IO und nicht über die Flashoption im BIOS)?

Ja jabe ich selbstverständlich so gemacht. Auf Bios 1 das 3.07 auf bios 2 das 2.28. Danach habe ich erst die Hardware montiert. Mache ich bei neuen Boards mit flashback grundsätzlich so.
Ich konnte dann zwar mein 8400er standard Profil starten und auch andere höhere und voreingestellte , aber es war absolut nichts stable zu bekommen. Wenn ich VNNAON manuell eingestellt habe kam instant BSOD beim Boot.
Dann habe ich nochmal die ME Firmware aufgespielt. Immer wenn ich die Kernspannungen setzen wollte war es beis P-core 4/5 gut , dann wurde es laggy und ich hatte einige freezer. Beim Datum unten standen dann Asiatische Symbole.
Also habe ich die Batterie 10 Minuten raus , beide Bios nochmal neu geflashed.
Das Ergebnis war das gleiche . Das ganze habe ich mehrfach durchexerziert inklusive Flashback zu älteren Bios.
Am Sockel war nichts zu sehen, den hab ich mir vorher und nachher mit Makro angeschaut.
Selbst ohne das ich etwas eingestellt habe hat es minimum 20-30 sekunden gedauert bis ich ins bios konnte.
Wenn ich den Kerntakt der E-Cores angehoben habe wurde mir zwar der takt bestätigt aber im R23 , R15 Xtreme und R24 war die Leistung identisch als wäre der takt wie zuvor bei 4,6GHz gewesen.
Die Powerlimits waren jedoch offen. Anhand der Temperaturen von ~60°C unter Vollast mit Y-Cruncher war ersichtlich das was nicht stimmt.

Ich denke das Board war einfach defekt.

Beitrag automatisch zusammengeführt: 03.08.2025

231W ist heftig viel. Würde mein Peerless Assassin 120SE nicht mehr leise packen

246W mit dem Brocken 4 Max.Einfach tjMax gesetzt und er wird nicht wärmer 😉



[Nighteye]

246W mit dem Brocken 4 Max.Einfach tjMax gesetzt und er wird nicht wärmer 😉

Die frage ist eher, wieso brauch Piston mit der gleichen CPU 300W für 37.000 Punkte und du "nur"246W für 37.500 Punkte
Das ist bei dir auf manchen Screenshots schon mysteriös mit der Energie.
Für mich ist das alles Brachial viel.
Würde immer Powerlimit 120W für mich selbst einstellen da ich beim Zocken gern einen unhörbaren PC hab. (ich hab keine Wakü)



[Badrig]

Wäre cool, wenn ihr auch mal die Punkte pro Watt zusammenfassen könntet. Erinnere mich da an ein Optimum zwischen 80 und 120W oder sowas in dem Dreh.



[Piston975]

Wieder neue Erkenntnisse aus

Die frage ist eher, wieso brauch Piston mit der gleichen CPU 300W für 37.000 Punkte und du "nur"246W für 37.500 Punkte
Das ist bei dir auf manchen Screenshots schon mysteriös mit der Energie.
Für mich ist das alles Brachial viel.
Würde immer Powerlimit 120W für mich selbst einstellen da ich beim Zocken gern einen unhörbaren PC hab. (ich hab keine Wakü)

Ja dazu hab ich neue Erkenntnisse:
Bottleneck NGU.
Denn: Wenn ich die Cores hoch takte über 5,6 GHz und 4,8 GHz, dann wird y-Cruncher bei 5,7 und 5,0 GHz um eine Sekunde LANGSAMER.

NGU liegt bei mir bei 3,5 GHz. Mit dem ausgereizten RAM und erhöhter Cache, kommt hier nicht genug durch und die Kerne müssen auf Daten warten. Die Latenz erhöht sich dadurch.

Daher nächster Schritt NGU erhöhen.
Interessant ist hier, dass ich schon bei 3,7 GHz synchron mit D2D war und das Stress und Bench Stabil. Jedoch beim Erhöhen auf 3,8 GHz ging dann das Training verloren, sodass ich bei gleicher SVID nur mehr 3,5 GHz schaffe. Jetzt muss das Training erst wieder stabil werden, dann kann ich es nochmal probieren. Scheinbar braucht ASUS 3x erfolgreichen Boot und Shutdown, um das zu speichern.
Ob DIMM fit da noch helfen kann, weiß ich nicht, das wäre mein nächster Versuch.

Auch habe ich sowohl SVID aufgedreht, als auch Ring Spannung sowie VnnAON als auch IMC und VccSA. Also im Prinzip läuft alles um den Memory Controller bei mir am Anschlag.
Erst wenn das Ziel erreicht ist, versuche ich die Spannungen zu reduzieren, bis wieder Fehler auftreten, um dann wieder das passende Stück drauf zu geben für Stabilität.



[snakeeyes]

Das ocf läuft bei mir seit tag 1 tadellos. Vermute eher du hast da leider irgendwie ein Montagsmodell erwischt.
Schade, aber wenn das msi auch rennt ist es doch am Ende egal. Wird kein Hersteller durch sterben 😅. Hauptsache du bist am Ende zufrieden.



[amd_man_bavarian]

Die frage ist eher, wieso brauch Piston mit der gleichen CPU 300W für 37.000 Punkte und du "nur"246W für 37.500 Punkte
Das ist bei dir auf manchen Screenshots schon mysteriös mit der Energie.
Für mich ist das alles Brachial viel.
Würde immer Powerlimit 120W für mich selbst einstellen da ich beim Zocken gern einen unhörbaren PC hab. (ich hab keine Wakü)

Es kann sein daß ich weniger Verbrauch habe weil meine CPU undervolted ist. Meine P-Cores takten auch nicht so hoch. Daher habe ich weniger SC Leistung.
Mein PC ist Luftgekühlt und man hört davon beim Zocken nichts. Daß einzige was mal ab und zu zu hören ist ist spulenfieben in manchen Game menüs.

Im Daily Läuft meine CPU mit PL1 125W , PL2 250W , PL4 329W , Icc 287A.
Wenn ich da Cinebench laufen lasse höre ich ein dezentes raunen vom CPU Kühler ansonsten müsste ich mit dem Ohr ans Case um zu sehen ob er läuft ^^

Das ocf läuft bei mir seit tag 1 tadellos. Vermute eher du hast da leider irgendwie ein Montagsmodell erwischt.
Schade, aber wenn das msi auch rennt ist es doch am Ende egal. Wird kein Hersteller durch sterben 😅. Hauptsache du bist am Ende zufrieden.

Mit dem MSI bin ich nicht so super zufrieden, aber zumindest läuft es soweit.
Ich hätte gerne noch M-Dies auf dem OCF getestet, aber es sollte wohl nicht sein.



[Nighteye]

Es kann sein daß ich weniger Verbrauch habe weil meine CPU undervolted ist. Meine P-Cores takten auch nicht so hoch. Daher habe ich weniger SC Leistung.
Mein PC ist Luftgekühlt und man hört davon beim Zocken nichts. Daß einzige was mal ab und zu zu hören ist ist spulenfieben in manchen Game menüs.

Im Daily Läuft meine CPU mit PL1 125W , PL2 250W , PL4 329W , Icc 287A.

Richtig geil. Freut mich auch zu hören. Und sieht hammer aus. Hast du zufällig das Spiel Star Citizen und könntest in Lorville mal Benchen wie deine FPS aussehen wenn du bei den Quartieren raus gehst bis zur ersten Stelle wo man den Himmel sieht (wo der Kran den Müll runter wirft) ? (Gern in 1080p um GPU Limits zu vermeiden)
Bin neugierig wie gut dein Optimierter 265K da abschneidet. 60 FPS da wären schon mega.
Ich hatte da mit meinem 5800X3D so 29fps.

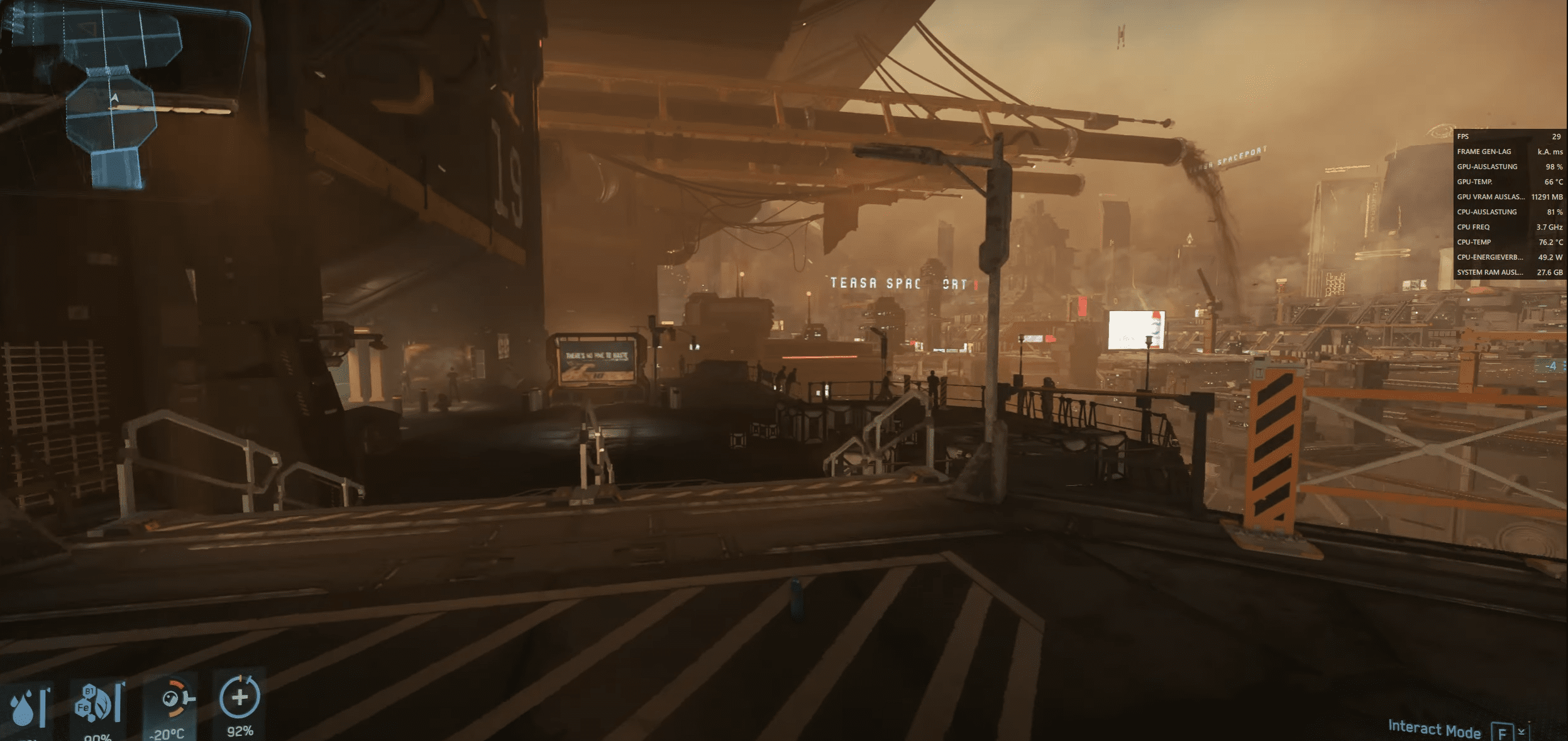

(Screenshot aus einem Video bei Bewegung also nicht da stehen geblieben sondern alles frisch geladen)
Ingame Settings. Alles High. Clouds Medium. Vulkan API (nicht DX11) und TSR Upscaling auf Quality. V-Sync Off.



[Wernersen]

Ich ehrlich gesagt auch nicht. Ich mag ASRock Boards , ich mag deren qualität und features... Aber das OCF ist für meine Zwecke ein nogo.
Ramtechnisch bekomme ich nicht stable ans laufen was auf dem ace läuft. Wie kann das bei einem Dualslot board für Ram OC vs 4 slot board sein?
Das Bios laggt. Bei längerer Dauer der Eingaben im Bios erscheinen plötzlich chinesich oder taiwanesich anmutende symbole und es friert ein.
Für die erkennung welches bios (Dual Bios) gerade aktiv ist leuchet eine rote LED. So weit so gut. Aber muß die LED immer leuchten,selbst wenn der PC runter gefahren ist? Muß die LED mitten auf dem Board sitzen?
Energiesteuerung , fehlanzeige. Ich kann das Board per USB nicht aus dem Windows standbye holen.
Es ist für mich das erste ASRock board , daß mich enttäuscht.
Ich hätte vielleicht doch das Taichi nehmen sollen ... ohne OCF

Ist Pech wenn man ein fauliges Board erwischt hat, was ja mal vorkommen kann.



[amd_man_bavarian]

Ist Pech wenn man ein fauliges Board erwischt hat, was ja mal vorkommen kann.

Ja das ist mein erstes Board was solche zicken macht , seit 2008

Richtig geil. Freut mich auch zu hören. Und sieht hammer aus. Hast du zufällig das Spiel Star Citizen und könntest in Lorville mal Benchen wie deine FPS aussehen wenn du bei den Quartieren raus gehst bis zur ersten Stelle wo man den Himmel sieht (wo der Kran den Müll runter wirft) ? (Gern in 1080p um GPU Limits zu vermeiden)
Bin neugierig wie gut dein Optimierter 265K da abschneidet. 60 FPS da wären schon mega.
Ich hatte da mit meinem 5800X3D so 29fps.
(Screenshot aus einem Video bei Bewegung also nicht da stehen geblieben sondern alles frisch geladen)
Ingame Settings. Alles High. Clouds Medium. Vulkan API (nicht DX11) und TSR Upscaling auf Quality. V-Sync Off.

Nein leider kann ich mit dem Game nicht dienen.



[Piston975]

Hat jemand von euch einen Tip, wie man NGU hoch bekommt? Ich hatte das ja mal mit einer früheren Bios Version geschafft, sogar auf 4,2 GHz, damals aber ohne Auslastung.
Das war eher so trial and error, die ersten Gehversuche halt.
Aber mit ordentlich Auslastung wird das ganze halt zickiger....



[Nighteye]

Wie hoch ist denn der NGU vom Bavarian ?



[amd_man_bavarian]

Wie hoch ist denn der NGU vom Bavarian ?

Bei mit sind NGU und D2D auf 34 und Ring auf 40. Stable unter Last mit 8933 MT/s war 35 NGU / 36 D2D .



[Piston975]

okay ich danke dir @amd_man_bavarian .
Dann bin ich mit NGU 35 und aktuell D2D 38 sowie Ring 42 tatsächlich am oberen Ende.
Die längere Zeit im Y-Cruncher bei P57, E50 erkläre ich mir durch den hohen Takt der E-Kerne und dem kleinen Abstand zu P.
Somit kommt die Cache nicht mehr mit, hier wäre mehr Takt von Vorteil. Ring 43 bekomme ich zeitweise gebootet, aber dann immer BSOD. Daher keine Option.
Vielleicht wird auch das Scheduling von Windows dann irgendwie verwirrt. Man weiß es nicht, daher E auf 48 zurück.
NGU 36 bekomme ich ebenso gebootet mit BSOD oder gleich fehlerhafte Daten auf der Windows Partition.
Ich hatte NGU und D2D synchron auf 3,7 GHz am laufen. Allerdings hab ich dann das Setup wieder verändert und nicht mehr erneut hin bekommen.
NGU reagiert sehr sehr sehr sensibel auf Spannung. Irgendwo um 1.18-1.22 V hatte ich Erfolg. Aber das ist im Vergleich zur Basis von 0,95 schon viel.



[amd_man_bavarian]

Man muß bei NGU/D2D auch VNNAON voltage im Auge behalten NGU Voltage. Bei mir lief NGU mit 1,075V am stabilsten und VNNAON je nach takt des Rams 0,85 und 0,97 .Letzteres bei 9000MT/s (NGU35/D2D36) , sprich NGU 1,075V / Vnnaon 0,97V / VccSA 1,41V / CPU VDD2 1,4V / VccDQ 1,5V /VccIo 1,45V / VccCLK 1,35V / Vcc Corevoltage (CPU in) 1,33V / CPU IO Voltage 1,28V . Das war dann mit den ADATA CU DiMMS 10K Karhu / 1,5h TM5 stable sowie daily Gaming/Anwendungen.
Bei 8400 MT/s A-Dies hatte ich NGU34/ D2D40 mit NGU 1,05V und VNNAON 0,86V Stable



[Badrig]

Bringt das wirklich so viel, dass sich der Aufpreis für den dafür notwendigen z890 (gegenüber b860) lohnt oder geht es eher um ein "weil man's kann"?



[Nozomu]

Wer an die Spannungen rumspielen will muss zum Z Broad greifen.



[Badrig]

Ich meinte eher NGU, D2D und Ring Takte



[amd_man_bavarian]

Ich meinte eher NGU, D2D und Ring Takte

Es kann sein daß etwas hochwertigere B860 Boards auch entsprechende einstellungen zulassen. Teilweise sind dann aber die Preisunterschiede so gering , das man auch zum Z Board greifen kann.
Es gibt ja auch günstigere Z Boards die dann aber zb bei Ramtakt nicht so weit gehen ggf nichtmal das 200s Profil können.



[Badrig]

Die Frage ist aber doch wie viel das überhaupt bringt die Takte zu erhöhen.



[amd_man_bavarian]

Wenn man es richtig anstellt kann man halt mal eben bis zu 43% mehr Gaming Performance erzeugen (oder mehr bei höherem Ram Takt)

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

Mit dem starken anheben der Powerlimits gehe ich nicht konform , aber dem rest schon.
Umsonst gibt Intel nicht NGU/D2D 32/32 als standard 200s Profil frei



[Badrig]

Die Antwort auf meine Frage auf Basis deiner Quelle lautet: 1-2%.



[amd_man_bavarian]

Die Antwort auf meine Frage auf Basis deiner Quelle lautet: 1-2%.

Falls du das rein auf nur rein das 200s Profil beziehst sind es in der Tat nur 1-5%.

Sofern du das aber weiter verfeinern und verbessern willst steigt auch der Benefit. Mit steigendem NGU + D2D in Kombination mit Ramverfeinerung Sprich Takt anhebung / Subtimings Anpassen ect.
Wenn man denn möchte natürlich auch OC des Kerntaktes ect.
NGU+D2D verbessern mit stegendem Takt von beidem Latenz und Datendurchsatz und ab einem bestimmten Punkt braucht man dafür manuelle Eingriffe auf die Spannungen , die dann das B860 Board eher nicht bietet.
Wenn man das nicht will und sich damit auch nicht beschäftigen will, dann reicht freilich auch ein B860 Board. Wenn dieses dann das 200S Boost unterstützt kann man das ja auch gerne mitnehmen.

Sprich als Fazit : Wenn du nichts wirklich manuell übertakten willst und selbst auf die entsprechende Ausstattung der Z Boards verzichten willst, dann kannst du zum B860 Board greifen oder auch zum H810 wenns noch günstiger sein soll.
Im Video wird ja nur der schnellste und einfachste Weg gezeigt. Wenn man aber bessere Ausstattung und will und entsprechende OC Features + dem willen sich damit zu beschäftigen. Dann ist ein Z Board die bessere wahl.
