[Sammelthread] Die sparsamsten Systeme (<30W Idle)

[Composer7133]

Für die Direktverbindung der beiden Nodes verwende ich 40G DAC-Kabel. Allerdings werde ich erst schauen, ob ich damit auch auf die 40G annähernd komme. Falls nicht werde ich umschwenken. Beim Client muss ich auf 10GBase-T Modul setzen. Dort kommt auch nur ne "kleine" Mellanox rein. Der Backup-Server soll auch 40G können. Dort will ich sowas hier zur Verbindung nutzen: https://www.galaxus.de/de/s1/produc...ct-attach-cable-5m-5-m-netzwerkkabel-22445223
Switch steht noch nicht fest. Könnte aber der CRS326-24S+2Q+RM werden.

Wollte den Thread jetzt aber nicht hijacken. Wenn du Interesse am Austausch hast, kannst du mich sehr gern anschreiben.

M.2 WiFi Karte im B760I konnte ich nicht ohne Weiteres ausbauen. Ich schau später nochmal in Ruhe.



[DomainAdmin]

ich habe mir ein System mit B760I AORUS PRO als Mainboard zusammengebaut. Ich würde gern das WiFi deaktivieren, habe hierfür aber keine Option im UEFI gefunden. Kann jemand aushelfen? Messwerte liefere ich nach, bin noch am optimieren.

Dass ich mit der Mellanox MCX314A-BCCT ConnectX-3 Pro nicht unter C3 komme ist normal, oder?

Messwerte würden mich sehr interessieren, da ich das MB auch in Betracht ziehe (oder direkt ein Minisforum MS-01, aber die haben ein schlechtes BIOS mit ungepatchten kritischen Schwachstellen). Was für eine CPU hast du?

Wi-Fi benötigt gemäss meinen Messungen mit einem NUC fast keinen Strom, vielleicht ist das ein kleiner Trost, sollte man es im BIOS tatsächlich nicht deaktivieren können.

Das mit der X-3 habe ich auch gelesen, habe deswegen eine X710 hier (die geht allerdings nur bis 10Gb).



[xaderek]

Thank you. I will try this.
Does this mean that unless a driver comes out for ASM1062 that supports it I cannot reach C states lower than C3?

@galados The board has 6 sata connectors of which two are connected to asm1062 you can move disk to remaining 4 and disable asm1062 in bios - for me all of the devices in lspci -vvv switched to the aspm enabled.

Let me know if you've reached C6 - i've same board but 14700kf and gtx 3070 and still only c3



[hs_warez]

Gibt’s irgendwo eine Hilfe/Übersicht über empfohlene BIOS-Einstellungen zum Strom sparen?

Im Speziellen:
Lenovo M720q Tiny, i3-8100T, 16GB Ram, 500GB M2, Intel i350-T4 V2

Obiges Setup läuft bei mir mit OPNSense und braucht „idle“ so um die 11,5 Watt.


Ist zwar schon ein paar Monate her – folgende Dinge habe ich damals im deaktiviert:
WLAN-Modul ausgebaut und deaktiviert
onboard-LAN deaktiviert
Ansonsten läuft das BIOS auf "Werkseinstellungen".

Hat noch jemand Tipps/Tricks?

Danke!

LG



[MPC561]

@hs_warez
Ohne zu wissen wie das Bios im Detail aussieht so generell:
ASPM an.
CPU C-State Support alles auf Enabled (kein AUTO),
C-Pkg State C7 oder C8, je nachdem was maximal einstellbar ist
SATA Aggressive Power Management an

Grundsätzlich alles wichtige auf "Enabled" stellen und nie "AUTO" lassen.



[hs_warez]

Ok, danke!
Vor Kurzem kam eine neue BIOS-Version raus – werde sie am WE mal aufspielen und mir dann die Einstellungen ansehen.



[DomainAdmin]

Hat noch jemand Tipps/Tricks?

Virtualisier opnsense. Opnsense verwendet (Free)BSD, vermutlich hat dieses weniger Stromsparfeatures.



[hs_warez]

Hm, von Firewall virtualisieren wird eigentlich meist abgeraten.

Ob z.B. Proxmox stromsparender ist als OPNSense bare-metal?



[robrob]

Ich habe mich zwar eingelesen, aber so ganz schlau bin ich bzgl einer Frage noch nicht geworden: gibt es Empfehlungen bei der Herstellerwahl des mainboards für AM5 bzgl Bios (C-States, ASPM, etc) und allgemeinem Stromverbrauch? Oder ist mittlerweile alles unproblematisch?



[kingp0dd]

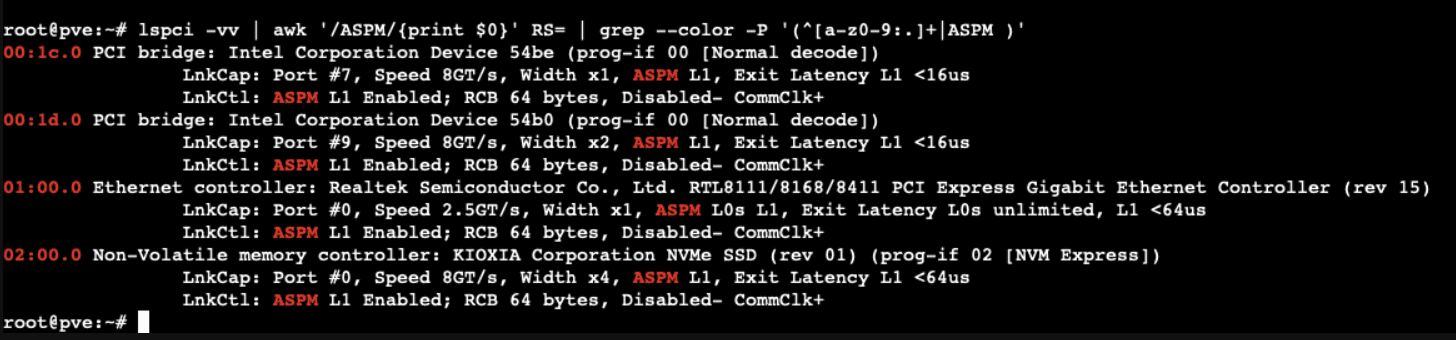

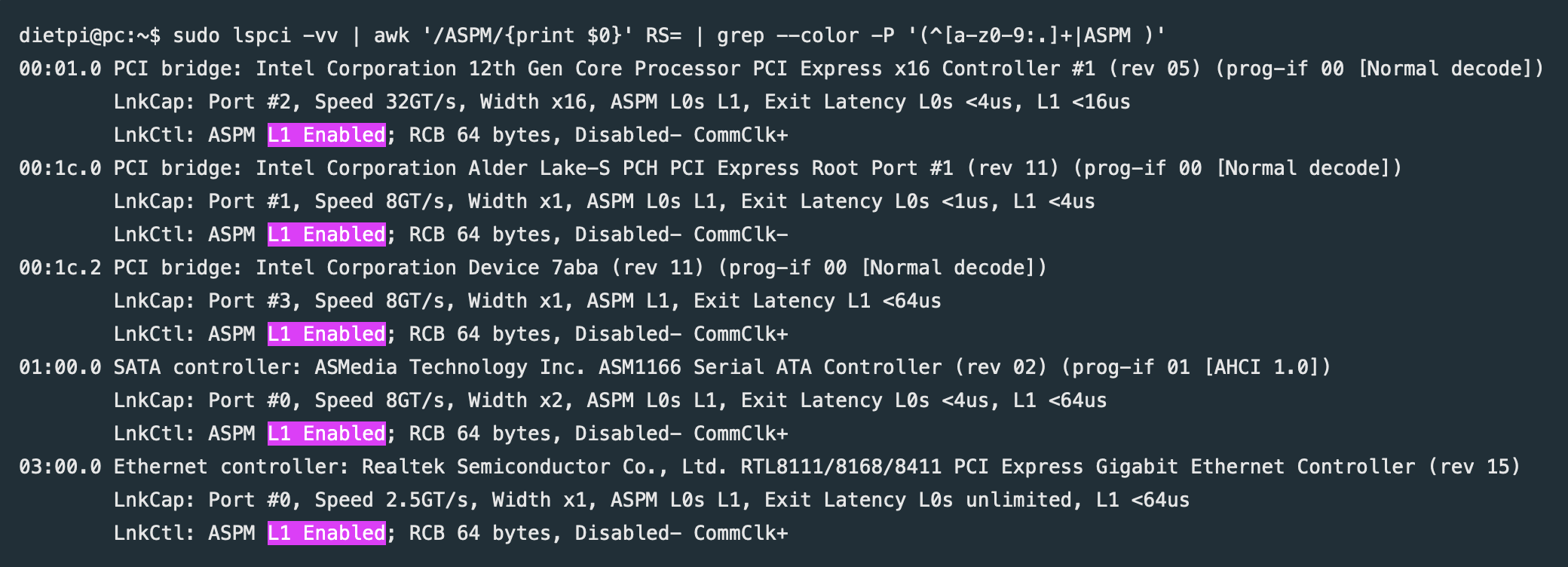

lspci -vvv zeigt keine Informationen über ASPM an. Ich habe es auf dem Benutzer Proxmox root ausgeführt. Ich kann auf dieser Hardware im Leerlauf (C6) nur 25 W erreichen, erwarte aber aufgrund der anderen Beiträge, die ich hier sehe, weniger als das

Asrock H610-HDV M.2
Intel i3-12100
Cooler Master MWE 550 v2

powertop --auto-tune hat die Leistung von 29 W auf 25 W gesenkt

lspci -vv:

00:00.0 Host bridge: Intel Corporation Device 4630 (rev 05)
        Subsystem: ASRock Incorporation Device 4630
        Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B+ ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0
        IOMMU group: 1

00:02.0 VGA compatible controller: Intel Corporation Alder Lake-S GT1 [UHD Graphics 730] (rev 0c) (prog-if 00 [VGA controller])
        Subsystem: ASRock Incorporation Alder Lake-S GT1 [UHD Graphics 730]
        Control: I/O+ Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Interrupt: pin A routed to IRQ 16
        IOMMU group: 0
        Region 0: Memory at 6000000000 (64-bit, non-prefetchable) [size=16M]
        Region 2: Memory at 4000000000 (64-bit, prefetchable) [size=256M]
        Region 4: I/O ports at 3000 [size=64]
        Expansion ROM at 000c0000 [virtual] [disabled] [size=128K]
        Capabilities: [40] Vendor Specific Information: Len=0c <?>
        Capabilities: [70] Express (v2) Root Complex Integrated Endpoint, MSI 00
                DevCap: MaxPayload 128 bytes, PhantFunc 0
                        ExtTag- RBE+ FLReset+
                DevCtl: CorrErr- NonFatalErr- FatalErr- UnsupReq-
                        RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop- FLReset-
                        MaxPayload 128 bytes, MaxReadReq 128 bytes
                DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr- TransPend-
                DevCap2: Completion Timeout: Not Supported, TimeoutDis- NROPrPrP- LTR-
                         10BitTagComp- 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix-
                         EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
                         FRS-
                         AtomicOpsCap: 32bit- 64bit- 128bitCAS-
                DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR- 10BitTagReq- OBFF Disabled,
                         AtomicOpsCtl: ReqEn-
        Capabilities: [ac] MSI: Enable- Count=1/1 Maskable+ 64bit-
                Address: 00000000  Data: 0000
                Masking: 00000000  Pending: 00000000
        Capabilities: [d0] Power Management version 2
                Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
                Status: D3 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [100 v1] Process Address Space ID (PASID)
                PASIDCap: Exec- Priv-, Max PASID Width: 14
                PASIDCtl: Enable- Exec- Priv-
        Capabilities: [200 v1] Address Translation Service (ATS)
                ATSCap: Invalidate Queue Depth: 00
                ATSCtl: Enable+, Smallest Translation Unit: 00
        Capabilities: [300 v1] Page Request Interface (PRI)
                PRICtl: Enable- Reset-
                PRISta: RF- UPRGI- Stopped+
                Page Request Capacity: 00008000, Page Request Allocation: 00000000
        Capabilities: [320 v1] Single Root I/O Virtualization (SR-IOV)
                IOVCap: Migration- 10BitTagReq- Interrupt Message Number: 000
                IOVCtl: Enable- Migration- Interrupt- MSE- ARIHierarchy- 10BitTagReq-
                IOVSta: Migration-
                Initial VFs: 7, Total VFs: 7, Number of VFs: 0, Function Dependency Link: 00
                VF offset: 1, stride: 1, Device ID: 4692
                Supported Page Size: 00000553, System Page Size: 00000001
                Region 0: Memory at 0000004010000000 (64-bit, non-prefetchable)
                Region 2: Memory at 0000004020000000 (64-bit, prefetchable)
                VF Migration: offset: 00000000, BIR: 0
        Kernel driver in use: vfio-pci
        Kernel modules: i915

00:14.0 USB controller: Intel Corporation Alder Lake-S PCH USB 3.2 Gen 2x2 XHCI Controller (rev 11) (prog-if 30 [XHCI])
        Subsystem: ASRock Incorporation Alder Lake-S PCH USB 3.2 Gen 2x2 XHCI Controller
        Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Interrupt: pin A routed to IRQ 124
        IOMMU group: 2
        Region 0: Memory at 6001000000 (64-bit, non-prefetchable) [size=64K]
        Capabilities: [70] Power Management version 2
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=375mA PME(D0-,D1-,D2-,D3hot+,D3cold+)
                Status: D3 NoSoftRst+ PME-Enable+ DSel=0 DScale=0 PME-
        Capabilities: [80] MSI: Enable+ Count=1/8 Maskable- 64bit+
                Address: 00000000fee00298  Data: 0000
        Capabilities: [90] Vendor Specific Information: Len=14 <?>
        Capabilities: [b0] Vendor Specific Information: Len=00 <?>
        Kernel driver in use: xhci_hcd
        Kernel modules: xhci_pci

00:14.2 RAM memory: Intel Corporation Alder Lake-S PCH Shared SRAM (rev 11)
        Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        IOMMU group: 2
        Region 0: Memory at 6001010000 (64-bit, non-prefetchable) [disabled] [size=16K]
        Region 2: Memory at 6001017000 (64-bit, non-prefetchable) [disabled] [size=4K]
        Capabilities: [80] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-

00:15.0 Serial bus controller: Intel Corporation Alder Lake-S PCH Serial IO I2C Controller #0 (rev 11)
        Subsystem: ASRock Incorporation Alder Lake-S PCH Serial IO I2C Controller
        Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0, Cache Line Size: 64 bytes
        Interrupt: pin A routed to IRQ 27
        IOMMU group: 3
        Region 0: Memory at 4017000000 (64-bit, non-prefetchable) [size=4K]
        Capabilities: [80] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
                Status: D3 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [90] Vendor Specific Information: Len=14 <?>
        Kernel driver in use: intel-lpss
        Kernel modules: intel_lpss_pci

00:16.0 Communication controller: Intel Corporation Alder Lake-S PCH HECI Controller #1 (rev 11)
        Subsystem: ASRock Incorporation Alder Lake-S PCH HECI Controller
        Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0
        Interrupt: pin A routed to IRQ 125
        IOMMU group: 4
        Region 0: Memory at 6001015000 (64-bit, non-prefetchable) [size=4K]
        Capabilities: [50] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot+,D3cold-)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [8c] MSI: Enable+ Count=1/1 Maskable- 64bit+
                Address: 00000000fee002d8  Data: 0000
        Capabilities: [a4] Vendor Specific Information: Len=14 <?>
        Kernel driver in use: mei_me
        Kernel modules: mei_me

00:17.0 SATA controller: Intel Corporation Alder Lake-S PCH SATA Controller [AHCI Mode] (rev 11) (prog-if 01 [AHCI 1.0])
        Subsystem: ASRock Incorporation Alder Lake-S PCH SATA Controller [AHCI Mode]
        Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz+ UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0
        Interrupt: pin A routed to IRQ 122
        IOMMU group: 5
        Region 0: Memory at 70820000 (32-bit, non-prefetchable) [size=8K]
        Region 1: Memory at 70823000 (32-bit, non-prefetchable) [size=256]
        Region 2: I/O ports at 3090 [size=8]
        Region 3: I/O ports at 3080 [size=4]
        Region 4: I/O ports at 3060 [size=32]
        Region 5: Memory at 70822000 (32-bit, non-prefetchable) [size=2K]
        Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit-
                Address: fee00238  Data: 0000
        Capabilities: [70] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot+,D3cold-)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [a8] SATA HBA v1.0 BAR4 Offset=00000004
        Kernel driver in use: ahci
        Kernel modules: ahci

00:1f.0 ISA bridge: Intel Corporation Device 7a87 (rev 11)
        Subsystem: ASRock Incorporation Device 7a87
        Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0
        IOMMU group: 6

00:1f.4 SMBus: Intel Corporation Alder Lake-S PCH SMBus Controller (rev 11)
        Subsystem: ASRock Incorporation Alder Lake-S PCH SMBus Controller
        Control: I/O+ Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap- 66MHz- UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Interrupt: pin C routed to IRQ 18
        IOMMU group: 6
        Region 0: Memory at 6001014000 (64-bit, non-prefetchable) [size=256]
        Region 4: I/O ports at efa0 [size=32]
        Kernel driver in use: i801_smbus
        Kernel modules: i2c_i801

00:1f.5 Serial bus controller: Intel Corporation Alder Lake-S PCH SPI Controller (rev 11)
        Subsystem: ASRock Incorporation Alder Lake-S PCH SPI Controller
        Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        IOMMU group: 6
        Region 0: Memory at 70824000 (32-bit, non-prefetchable) [size=4K]
        Kernel driver in use: intel-spi
        Kernel modules: spi_intel_pci

00:1f.6 Ethernet controller: Intel Corporation Ethernet Connection (17) I219-V (rev 11)
        Subsystem: ASRock Incorporation Ethernet Connection (17) I219-V
        Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0
        Interrupt: pin D routed to IRQ 123
        IOMMU group: 6
        Region 0: Memory at 70800000 (32-bit, non-prefetchable) [size=128K]
        Capabilities: [c8] Power Management version 3
                Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=1 PME-
        Capabilities: [d0] MSI: Enable+ Count=1/1 Maskable- 64bit+
                Address: 00000000fee00278  Data: 0000
        Kernel driver in use: e1000e
        Kernel modules: e1000e



[MPC561]

erwarte aber aufgrund der anderen Beiträge, die ich hier sehe, weniger als das

Die Du zweifelsohne gelesen und dementsprechend auch alles im Bios was mit ASPM, C-State Control und Aggressivem Powermanagment zu tun hat von AUTO auf Enabled (bzw. C10) gesetzt hast?

PS: lspci -vv | awk '/ASPM/{print $0}' RS= | grep --color -P '(^[a-z0-9:.]+|ASPM )'



[xrated]

Hat jemand einen Tipp für ein billiges AM4 Board um einen Ryzen 3600 möglichst effizient (Stichwort undervolting) zu betreiben?
Mir ist nicht ganz klar welche Features nun denn mit B450 oder A520 gehen. Das einzige was ich weiß das Ryzen Master wohl nicht am A520 geht weil der kein OC unterstützt.
Wichtig wäre mir auch eher Singlethread Performance. Habe da was aufgeschnappt von einzelnen Cores die schneller sind als der Rest.

z.b.
MSI A520M-A Pro
Asus Prime B450M-A II



[kingp0dd]

Die Du zweifelsohne gelesen und dementsprechend auch alles im Bios was mit ASPM, C-State Control und Aggressivem Powermanagment zu tun hat von AUTO auf Enabled (bzw. C10) gesetzt hast?

PS: lspci -vv | awk '/ASPM/{print $0}' RS= | grep --color -P '(^[a-z0-9:.]+|ASPM )'

Ja, ich habe im BIOS alles eingestellt, was mit dem Energiesparen zu tun hat. Alle C-States (C6, C10) aktiviert, alle APM aktiviert (nicht Auto), PCI ASPM auf L1 eingestellt, alle nicht benötigten Geräte (WAN, USB usw.) deaktiviert. Das lspci -vv | awk '/ASPM/{print $0}' RS= | grep --color -P '(^[a-z0-9:.]+|ASPM )' gibt im Proxmox-Root nichts zurück



[Wilhelm_II.]

lspci -vvv zeigt keine Informationen über ASPM an. Ich habe es auf dem Benutzer Proxmox root ausgeführt. Ich kann auf dieser Hardware im Leerlauf (C6) nur 25 W erreichen, erwarte aber aufgrund der anderen Beiträge, die ich hier sehe, weniger als das

Asrock H610-HDV M.2
Intel i3-12100
Cooler Master MWE 550 v2

powertop --auto-tune hat die Leistung von 29 W auf 25 W gesenkt

lspci -vv:

00:00.0 Host bridge: Intel Corporation Device 4630 (rev 05)
        Subsystem: ASRock Incorporation Device 4630
        Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B+ ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0
        IOMMU group: 1

00:02.0 VGA compatible controller: Intel Corporation Alder Lake-S GT1 [UHD Graphics 730] (rev 0c) (prog-if 00 [VGA controller])
        Subsystem: ASRock Incorporation Alder Lake-S GT1 [UHD Graphics 730]
        Control: I/O+ Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Interrupt: pin A routed to IRQ 16
        IOMMU group: 0
        Region 0: Memory at 6000000000 (64-bit, non-prefetchable) [size=16M]
        Region 2: Memory at 4000000000 (64-bit, prefetchable) [size=256M]
        Region 4: I/O ports at 3000 [size=64]
        Expansion ROM at 000c0000 [virtual] [disabled] [size=128K]
        Capabilities: [40] Vendor Specific Information: Len=0c <?>
        Capabilities: [70] Express (v2) Root Complex Integrated Endpoint, MSI 00
                DevCap: MaxPayload 128 bytes, PhantFunc 0
                        ExtTag- RBE+ FLReset+
                DevCtl: CorrErr- NonFatalErr- FatalErr- UnsupReq-
                        RlxdOrd- ExtTag- PhantFunc- AuxPwr- NoSnoop- FLReset-
                        MaxPayload 128 bytes, MaxReadReq 128 bytes
                DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr- TransPend-
                DevCap2: Completion Timeout: Not Supported, TimeoutDis- NROPrPrP- LTR-
                         10BitTagComp- 10BitTagReq- OBFF Not Supported, ExtFmt- EETLPPrefix-
                         EmergencyPowerReduction Not Supported, EmergencyPowerReductionInit-
                         FRS-
                         AtomicOpsCap: 32bit- 64bit- 128bitCAS-
                DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis- LTR- 10BitTagReq- OBFF Disabled,
                         AtomicOpsCtl: ReqEn-
        Capabilities: [ac] MSI: Enable- Count=1/1 Maskable+ 64bit-
                Address: 00000000  Data: 0000
                Masking: 00000000  Pending: 00000000
        Capabilities: [d0] Power Management version 2
                Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
                Status: D3 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [100 v1] Process Address Space ID (PASID)
                PASIDCap: Exec- Priv-, Max PASID Width: 14
                PASIDCtl: Enable- Exec- Priv-
        Capabilities: [200 v1] Address Translation Service (ATS)
                ATSCap: Invalidate Queue Depth: 00
                ATSCtl: Enable+, Smallest Translation Unit: 00
        Capabilities: [300 v1] Page Request Interface (PRI)
                PRICtl: Enable- Reset-
                PRISta: RF- UPRGI- Stopped+
                Page Request Capacity: 00008000, Page Request Allocation: 00000000
        Capabilities: [320 v1] Single Root I/O Virtualization (SR-IOV)
                IOVCap: Migration- 10BitTagReq- Interrupt Message Number: 000
                IOVCtl: Enable- Migration- Interrupt- MSE- ARIHierarchy- 10BitTagReq-
                IOVSta: Migration-
                Initial VFs: 7, Total VFs: 7, Number of VFs: 0, Function Dependency Link: 00
                VF offset: 1, stride: 1, Device ID: 4692
                Supported Page Size: 00000553, System Page Size: 00000001
                Region 0: Memory at 0000004010000000 (64-bit, non-prefetchable)
                Region 2: Memory at 0000004020000000 (64-bit, prefetchable)
                VF Migration: offset: 00000000, BIR: 0
        Kernel driver in use: vfio-pci
        Kernel modules: i915

00:14.0 USB controller: Intel Corporation Alder Lake-S PCH USB 3.2 Gen 2x2 XHCI Controller (rev 11) (prog-if 30 [XHCI])
        Subsystem: ASRock Incorporation Alder Lake-S PCH USB 3.2 Gen 2x2 XHCI Controller
        Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Interrupt: pin A routed to IRQ 124
        IOMMU group: 2
        Region 0: Memory at 6001000000 (64-bit, non-prefetchable) [size=64K]
        Capabilities: [70] Power Management version 2
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=375mA PME(D0-,D1-,D2-,D3hot+,D3cold+)
                Status: D3 NoSoftRst+ PME-Enable+ DSel=0 DScale=0 PME-
        Capabilities: [80] MSI: Enable+ Count=1/8 Maskable- 64bit+
                Address: 00000000fee00298  Data: 0000
        Capabilities: [90] Vendor Specific Information: Len=14 <?>
        Capabilities: [b0] Vendor Specific Information: Len=00 <?>
        Kernel driver in use: xhci_hcd
        Kernel modules: xhci_pci

00:14.2 RAM memory: Intel Corporation Alder Lake-S PCH Shared SRAM (rev 11)
        Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        IOMMU group: 2
        Region 0: Memory at 6001010000 (64-bit, non-prefetchable) [disabled] [size=16K]
        Region 2: Memory at 6001017000 (64-bit, non-prefetchable) [disabled] [size=4K]
        Capabilities: [80] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-

00:15.0 Serial bus controller: Intel Corporation Alder Lake-S PCH Serial IO I2C Controller #0 (rev 11)
        Subsystem: ASRock Incorporation Alder Lake-S PCH Serial IO I2C Controller
        Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0, Cache Line Size: 64 bytes
        Interrupt: pin A routed to IRQ 27
        IOMMU group: 3
        Region 0: Memory at 4017000000 (64-bit, non-prefetchable) [size=4K]
        Capabilities: [80] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
                Status: D3 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [90] Vendor Specific Information: Len=14 <?>
        Kernel driver in use: intel-lpss
        Kernel modules: intel_lpss_pci

00:16.0 Communication controller: Intel Corporation Alder Lake-S PCH HECI Controller #1 (rev 11)
        Subsystem: ASRock Incorporation Alder Lake-S PCH HECI Controller
        Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0
        Interrupt: pin A routed to IRQ 125
        IOMMU group: 4
        Region 0: Memory at 6001015000 (64-bit, non-prefetchable) [size=4K]
        Capabilities: [50] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot+,D3cold-)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [8c] MSI: Enable+ Count=1/1 Maskable- 64bit+
                Address: 00000000fee002d8  Data: 0000
        Capabilities: [a4] Vendor Specific Information: Len=14 <?>
        Kernel driver in use: mei_me
        Kernel modules: mei_me

00:17.0 SATA controller: Intel Corporation Alder Lake-S PCH SATA Controller [AHCI Mode] (rev 11) (prog-if 01 [AHCI 1.0])
        Subsystem: ASRock Incorporation Alder Lake-S PCH SATA Controller [AHCI Mode]
        Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz+ UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0
        Interrupt: pin A routed to IRQ 122
        IOMMU group: 5
        Region 0: Memory at 70820000 (32-bit, non-prefetchable) [size=8K]
        Region 1: Memory at 70823000 (32-bit, non-prefetchable) [size=256]
        Region 2: I/O ports at 3090 [size=8]
        Region 3: I/O ports at 3080 [size=4]
        Region 4: I/O ports at 3060 [size=32]
        Region 5: Memory at 70822000 (32-bit, non-prefetchable) [size=2K]
        Capabilities: [80] MSI: Enable+ Count=1/1 Maskable- 64bit-
                Address: fee00238  Data: 0000
        Capabilities: [70] Power Management version 3
                Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot+,D3cold-)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME-
        Capabilities: [a8] SATA HBA v1.0 BAR4 Offset=00000004
        Kernel driver in use: ahci
        Kernel modules: ahci

00:1f.0 ISA bridge: Intel Corporation Device 7a87 (rev 11)
        Subsystem: ASRock Incorporation Device 7a87
        Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0
        IOMMU group: 6

00:1f.4 SMBus: Intel Corporation Alder Lake-S PCH SMBus Controller (rev 11)
        Subsystem: ASRock Incorporation Alder Lake-S PCH SMBus Controller
        Control: I/O+ Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
        Status: Cap- 66MHz- UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Interrupt: pin C routed to IRQ 18
        IOMMU group: 6
        Region 0: Memory at 6001014000 (64-bit, non-prefetchable) [size=256]
        Region 4: I/O ports at efa0 [size=32]
        Kernel driver in use: i801_smbus
        Kernel modules: i2c_i801

00:1f.5 Serial bus controller: Intel Corporation Alder Lake-S PCH SPI Controller (rev 11)
        Subsystem: ASRock Incorporation Alder Lake-S PCH SPI Controller
        Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        IOMMU group: 6
        Region 0: Memory at 70824000 (32-bit, non-prefetchable) [size=4K]
        Kernel driver in use: intel-spi
        Kernel modules: spi_intel_pci

00:1f.6 Ethernet controller: Intel Corporation Ethernet Connection (17) I219-V (rev 11)
        Subsystem: ASRock Incorporation Ethernet Connection (17) I219-V
        Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0
        Interrupt: pin D routed to IRQ 123
        IOMMU group: 6
        Region 0: Memory at 70800000 (32-bit, non-prefetchable) [size=128K]
        Capabilities: [c8] Power Management version 3
                Flags: PMEClk- DSI+ D1- D2- AuxCurrent=0mA PME(D0+,D1-,D2-,D3hot+,D3cold+)
                Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=1 PME-
        Capabilities: [d0] MSI: Enable+ Count=1/1 Maskable- 64bit+
                Address: 00000000fee00278  Data: 0000
        Kernel driver in use: e1000e
        Kernel modules: e1000e

Bei ASRock Mainboards sind die Energie Einstellungen im BIOS nicht hinterlegt.
Du müsstest das BIOS anpassen, siehe hier:

Reduce power consumption with powertop

forums.unraid.net

Edit: Natürlich nicht bei allen ASrock Mainboards, aber bei vielen Sockel 1700 ASrock Mainboards fehlt die Einstellung "Lower Power S0 Idle Capability" im BIOS, die ASPM und somit bessere C-States verhindert.



[kingp0dd]

Das habe ich gestern gesehen und schon gemacht. Aus diesem Grund bin ich von C3 auf C6 umgestiegen. von 29W bis 25W. aber es ist immer noch höher als das, was andere bekommen. Jetzt weiß ich nicht, warum lspci im Gegensatz zu den meisten von Ihnen hier nichts über ASPM anzeigt, also dachte ich, dass ich vielleicht noch etwas anderes aktivieren muss, was mir beim Lesen der Beiträge hier entgangen sein muss

Bei ASRock Mainboards sind die Energie Einstellungen im BIOS nicht hinterlegt.
Du müsstest das BIOS anpassen, siehe hier:

Reduce power consumption with powertop

forums.unraid.net



[MPC561]

Bei ASRock Mainboards sind die Energie Einstellungen im BIOS nicht hinterlegt.
Du müsstest das BIOS anpassen, siehe hier

Die Aussage ist nicht richtig:


Das ist die lspci Ausgabe eines Asrock Boards in ProxMox bei dem man natürlich (ich hab 3 von Asrock) in den Bioseinstellungen Energiesparmechanismen wie ASPM, C-State control und Aggressive Powermanagment aktivieren kann.

Die richtige Aussage wäre gewesen: "Es gibt einige Asrock Boards in denen einige Einstellungen beschnitten sind."



[kingp0dd]

Die Aussage ist nicht richtig:
Anhang anzeigen 976224

Das ist die lspci Ausgabe eines Asrock Boards in ProxMox bei dem man natürlich (ich hab 3 von Asrock) in den Bioseinstellungen Energiesparmechanismen wie ASPM, C-State control und Aggressive Powermanagment aktivieren kann.

Die richtige Aussage wäre gewesen: "Es gibt einige Asrock Boards in denen einige Einstellungen beschnitten sind."

Danke, dass du das geteilt hast. Es scheint, dass ich deshalb 25 W bekomme. Meiner zeigt keine ASPM-Informationen an. Gibt es Einstellungen in Proxmox, die ich anpassen muss? Ich habe gerade mein BIOS noch einmal überprüft und bin sicher, dass ich alle strombezogenen Einstellungen aktiviert habe. Gibt es andere BIOS-Begriffe, auf die ich achten sollte?



[MPC561]

Danke, dass du das geteilt hast. Es scheint, dass ich deshalb 25 W bekomme. Meiner zeigt keine ASPM-Informationen an. Gibt es Einstellungen in Proxmox, die ich anpassen muss? Ich habe gerade mein BIOS noch einmal überprüft und bin sicher, dass ich alle strombezogenen Einstellungen aktiviert habe. Gibt es andere BIOS-Begriffe, auf die ich achten sollte?

Bei mir hat er das (mit den entsprechenden Bioseinstellungen) direkt angezeigt (nur zuerst waren einige devices "ASPM: Disabled"). Ich hatte noch ein paar Sachen zu machen um die Realtek Netzwerkkarte auf ASPM active zu bekommen. Stichwort "setpci" Kommando.

Aber dein Problem ist das Du ASPM erstmal generell angezeigt bekommst, ob da nun einige devices disabled sind oder nicht. Keine Ahnung warum das bei Dir nicht geht.



[bendim]

Kann jemand besonders stromsparende SSD SATA ab 2TB empfehlen?

Hab das hier gefunden. Leider nur wenige ab 2TB.



WD hat eine SSD Green Serie. Hier mal das Datenblatt. 0.8W durchschnittliche Active Power.
Die Red verbraucht minimal mehr und hält länger. Ist also nur Marketing Nonsens mit der Green.



[hardwear]

Kann jemand besonders stromsparende SSD ab 2TB empfehlen?

M.2 NVMe oder 2,5" SATA?

M.2: SK Hynix Gold P31, mit 'ner Platinum P41 / Solidigm P44 Pro oder Samsung 980 Pro machst du auch nicht furchtbar viel falsch. Kioxia Exceria Plus G3 / Pro dürften denke ich mal auch einen Blick wert sein. Als Orientierungshilfe kann ggf. Support für L1.2 Low-Power-Standby dienen.

Bei SATA war Samsung immer ganz vorne, bloß will man die unter Linux wegen der Probleme mit queued TRIM nicht unbedingt einsetzen. MX500 vielleicht? Wobei die 4 TB wohl nur abwechselnd auf je die Hälfte ihrer Kapazität zugreifen kann, das geht u.U. etwas auf die Performance.



[Tremendous]

Die MX500 läuft wunderbar unter Proxmox oder TrueNAS. Bestelle noch eine nach.



[bendim]

M.2 NVMe oder 2,5" SATA?

M.2: SK Hynix Gold P31, mit 'ner Platinum P41 / Solidigm P44 Pro oder Samsung 980 Pro machst du auch nicht furchtbar viel falsch. Kioxia Exceria Plus G3 / Pro dürften denke ich mal auch einen Blick wert sein. Als Orientierungshilfe kann ggf. Support für L1.2 Low-Power-Standby dienen.

Bei SATA war Samsung immer ganz vorne, bloß will man die unter Linux wegen der Probleme mit queued TRIM nicht unbedingt einsetzen. MX500 vielleicht? Wobei die 4 TB wohl nur abwechselnd auf je die Hälfte ihrer Kapazität zugreifen kann, das geht u.U. etwas auf die Performance.

SATA sollte es sein, aber der Tipp für die M2 ist auch hilfreich.
Hab jetzt zwei Sandisk Ultra 2TB bestellt für 139€. Hoffe die hat nicht auch ein Problem unter Linux 😳

Soweit wie ich das bei meiner Recherche gesehen habe, unterscheiden sich die SSD SATA nur marginal vom Stromverbrauch.



[MPC561]

Gibt es andere BIOS-Begriffe, auf die ich achten sollte?

Speed Shift Technology: Enabled
Turbo Boost: Enabled
Intel Hyper Threading: Enabled
CPU C-States support: C7 scheint max zu sein also einstellen (hier scheint das Bios beschnitten zu sein und C10 zu verhindern, aber, der grösste Schritt ist eh von C3 in C6 bzgl. Energie sparen)
C1E: Enabled
C6 State Support: Enabled
C7 State Support: Enabled
Package C-State Support: Enabled (Das hast Du vermutlich noch aus oder auf AUTO)
Intel Virtualisation Technology: Enabled
VT-d: An
SR-IOV: An
PCIE Express Native Support: An. (Auch ein heisser Favorit der nicht an sein könnte bei Dir)
PCIE ASPM Support: An
PCH PCIE ASPM Support: An
DMI ASPM Support: An
PCH DMI ASPM Suport: An
Deep Sleep: An (ist eher für Energie sparen wenn der Rechner aus ist)
SATA Aggressive Power Management: An

Ich hab mir jetzt echt die Mühe gemacht dein Mainboard Manual durchzulesen. Dabei steht das meiste schon in dem Thread hier. Btw. nicht alles ist Energiesparend relevant. Einiges ist auch relevant für Proxmox, wie z.B. SR-IOV Support.



[xpilot]

An die Asrock N100DC-ITX Besitzer: Gibt es im BIOS eine Option, In-Band ECC zu aktivieren?

Die Asrock NUC BOX-N97 mit eng verwandtem Prozessor hat eine Option für In-Band ECC. Siehe Manual Seite 33.



[MPC561]

Gibt es im BIOS eine Option, In-Band ECC zu aktivieren?

Kann mich nicht entsinnen eine gesehen zu haben bis dato.

Gruss,
Joerg



[de-sascha]

Ich habe ein Asus Pro H610T D4-CSM und eine M2 NVME ASM1166 Karte schickt das System egal ob Ubuntu oder unraid von C10 wieder zurück auf C2.
Die Selbe Karte geht in einem Fujitsu Q957 astrein. Habt ihr Tipps oder selbst Erfahrungen, wie ich eine M2 SATA Extension Card mit dem Board betreiben kann?

Danke



[warchild]

Habt ihr Tipps

Hat das Board einen zweiten m2? Dann einfach Mal tauschen?!



[bagican]

Ich habe ein Asus Pro H610T D4-CSM und eine M2 NVME ASM1166 Karte schickt das System egal ob Ubuntu oder unraid von C10 wieder zurück auf C2.
Die Selbe Karte geht in einem Fujitsu Q957 astrein. Habt ihr Tipps oder selbst Erfahrungen, wie ich eine M2 SATA Extension Card mit dem Board betreiben kann?

Danke

Hi @de-sascha
I have tried my M2 to 6x SATA ASM1166 Adapter on Asus Pro H610T D4-CSM. I was able to successfully enable ASPM on it but unfortunately power consumption was not as low as before (<3W).

• idle: ⚡️ 13—14W( with 1x SATA SSD connected)
  • note: before without this adapter, when SATA SSD was plugged directly into motherboard idle power consumption was only 2—3W
• no errors/warnings in dmesg
• my powertop html report: https://jsbin.com/nilosazebi/edit?output

I would like to give it another try today. With updated BIOS (newest one is only 5 days old) and kernel.



[de-sascha]

@bagican
Thanks a lot. This would be nice if you can test. At the moment I dont have a CPU for the Board to test.



[bagican]

@de-sascha see my post there: https://forums.unraid.net/topic/149549-ultra-low-power/?do=findComment&comment=1387289

HW: fanless ITX server: Asus H610T D4-CSM, i3-13100, 64GB RAM Crucial, 1x SATA SSD Crucial M4 128GB (https://www.storagereview.com/review/crucial-m4-ssd-review-256gb)



TL;DR:
without ASM1166:
idle: 2-3W ⚡️✅
- C10 (~91%)

with ASM1166:
idle: 14.1 - 14.5W ⚡️⚡️⚡️⚡️⚡️
- with ASPM L1 on all devices
- no errors in dmesg
- C2 max (~98%)

- here you can see my powertop html report: https://jsbin.com/rolehanuqi/edit?output
and my whole dmesg log: https://pastebin.com/18FZnAAB (after restart, without ASPM applied) and after powertop and ASPM enabled: https://pastebin.com/aTyQnvAZ

But be aware that I tested my ASM1166 adapter in Odroid H3 and power consumption increased only +1 W (as you can see here)

❗️TODO:
- Also, I forgot to upgrade BIOS, so maybe I will update this post tomorrow with newest bios.
- ❗️It would be great to test another SATA SSD, because I've used old 128GB Crucial M4 SATA SSD (11+ years old).
