[Sammelthread] Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

Sammelthread Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

attachment.php



X370 Taichi

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php





Fatal1ty X370 Professional Gaming

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php



Inhaltsverzeichnis:

  • Spezifikationen
  • Links & Reviews
  • UEFI History
  • Q&A
  • Ram & Kühler Kompabilitäts-Liste
  • OC



Technische Daten / Spezifikationen:

Gemeinsame Technische Spezifikationen:

  • CPU:
    AMD AM4 Socket Ryzen Series (Summit Ridge)
  • Chipsatz:
    AMD X370 Promontory
  • Memory:
    Supports DDR4 3200+ (OC)
  • Expansion-Slots:
    2 PCIe 3.0 x16 (16/0 - 8/8), 1 PCIe 2.0 x16, 2 PCIe 2.0 x1, 1 M.2 (Key E - belegt mit WiFI-BT-Modul)
  • Storage:
    10 Sata3, 1 UltraM.2 (PCIe Gen3 x4 & Sata3), 1 M.2 (PCIe Gen2 x4)
  • USB:
    2 USB 3.1 (Type-A, Type-C), 10 USB 3.0 (4 Front, 6 Rear)
  • Network :
    1 Intel Gigabit Lan (10|100|1000 Mb/s - Intel I211AT), 1 Intel 802.11ac (IEEE 802.11a/b/g/n/ac, Dual-Band (2,4|5Ghz))
  • Audio:
    7.1 Channel HD Audio (Realtek ALC 1220)
  • Others:
    1 PS/2 Maose/Keyboard-Port (with Y-Cable Support), 1 Clear CMOS Switch
X370 Taichi:

  • Audio-Software:
    Purity Sound 4
  • Vollständige Spezifikationen:
    Code:
    Einzigartige Features
        ASRock USB 3.1
        - ASRock USB 3.1 Type-A Port (10 Gb/s)
        - ASRock USB 3.1 Type-C Port (10 Gb/s)
        ASRock Super Alloy
        - XXL Aluminum Alloy Heatsink
        - Premium 60A Power Choke
        - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
        - Dual-Stack MOSFET (DSM)
        - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
        - I/O Armor
        - Matte Black PCB
        - High Density Glass Fabric PCB
        - 2oz Copper PCB
        Intel® 802.11ac WiFi
        ASRock Steel Slots
        ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
        ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
        ASRock Live Update & APP Shop

    CPU
        - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
        - IR Digital PWM
        - 16 Power Phase design
        - Supports 300W EX OC
        - Supports ASRock Hyper BCLK Engine II

    Chipsatz
        - AMD Promontory X370

     Arbeitsspeicher
        - Dual Channel DDR4 Memory Technology
        - 4 x DDR4 DIMM Slots
        - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC and non-ECC, un-buffered memory*
        - Max. capacity of system memory: 64GB**
        - 15μ Gold Contact in DIMM Slots

        *Please refer to Memory Support List on ASRock's website for more information.
        Please refer to below table for DDR4 UDIMM maximum frequency support.
        Ryzen Series CPUs:
        UDIMM Memory Slot    Frequency(MHZ)
        A1    A2    B1    B2
        -    SR    -    -    2667
        -    DR    -    -    2667
        -    SR    -    SR    2667
        -    DR    -    DR    2400-2667
        SR    SR    SR    SR    2133-2400
        SR/DR    DR    SR/DR    DR    1866-2133

        SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
        DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

        **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

    BIOS
        - 128Mb AMI UEFI Legal BIOS with GUI support
        - Supports "Plug and Play"
        - ACPI 5.1 compliance wake up events
        - Supports jumperfree
        - SMBIOS 2.3 support
        - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

    Grafik
        - n/a

    Audio
        - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
        - Premium Blu-ray Audio support
        - Supports Surge Protection
        - Supports Purity Sound™ 4
        - Nichicon Fine Gold Series Audio Caps
        - 120dB SNR DAC with Differential Amplifier
        - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
        - Pure Power-In
        - Direct Drive Technology
        - PCB isolate shielding
        - Impedance Sensing on Line Out port
        - Individual PCB Layers for R/L Audio Channel
        - Gold Audio Jacks
        - 15μ Gold Audio Connector
        - Supports DTS Connect

    LAN
        - Gigabit LAN 10/100/1000 Mb/s
        - GigaLAN Intel® I211AT
        - Supports Wake-On-LAN
        - Supports Lightning/ESD Protection
        - Supports Energy Efficient Ethernet 802.3az
        - Supports PXE

    Drahtloses LAN
        - Intel® 802.11ac WiFi Module (Free Bundle)
        - Supports IEEE 802.11a/b/g/n/ac
        - Supports Dual-Band (2.4/5 GHz)
        - Supports high speed wireless connections up to 433Mbps
        - Supports Bluetooth 4.2 / 3.0 + High speed class II

    Steckplätze
        - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
        - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)**
        - 2 x PCI Express 2.0 x1 Slots
        - Supports AMD Quad CrossFireX™ and CrossFireX™
        - Supports NVIDIA® Quad SLI™ and SLI™
        - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
        - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

        *Supports NVMe SSD as boot disks

        **If PCIE5 slot is occupied, M2_2 will be disabled

    Storage
        - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
        - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
        - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)
        - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

        *If M2_2 is occupied, PCIE5 slot will be disabled
        Supports NVMe SSD as boot disks
        Supports ASRock U.2 Kit

    Anschluss
        - 1 x Power LED and Speaker Header
        - 1 x AMD Fan LED Header
        - 2 x RGB LED Headers*
        - 1 x CPU Fan Connector (4-pin)**
        - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
        - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)****
        - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****
        - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
        - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
        - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
        - 1 x AMD LED Fan USB Header
        - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
        - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
        - 1 x Dr. Debug with LED

        *Supports up to 12V/3A, 36W LED Strip

        **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

        ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

        ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

        *****CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

    Blende
        - 2 x Antenna Ports
        - 1 x PS/2 Mouse/Keyboard Port
        - 1 x Optical SPDIF Out Port
        - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
        - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)
        - 6 x USB 3.0 Ports (Supports ESD Protection)
        - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
        - 1 x Clear CMOS Switch
        - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

    Software und UEFI

        Software
        - ASRock A-Tuning
        - ASRock RGB LED
        - ASRock APP Charger
        - ASRock XFast LAN*

        UEFI
        - ASRock Full HD UEFI
        - ASRock Instant Flash
        - ASRock Internet Flash
        - ASRock Crashless BIOS
        - ASRock Easy RAID Installer

        *These utilities can be downloaded from ASRock Live Update & APP Shop.

    Support-CD
        - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

    Produktzubehör
        - Quick Installation Guide, Support CD, I/O Shield
        - 4 x SATA Data Cables
        - 1 x ASRock SLI_HB_Bridge_2S Card
        - 2 x ASRock WiFi 2.4/5 GHz Antennas
        - 2 x Screws for M.2 Sockets

    Hardware überwachung
        - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

    Formfaktor
        - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

    Betriebssystem
        - Microsoft® Windows® 10 64-bit*

        *For the updated Windows® 10 driver, please visit ASRock's website for details.

    Zertifizierungen
        - FCC, CE
        - ErP/EuP ready (ErP/EuP ready power supply is required)

Fatal1ty X370 Professional Gaming

  • Audio-Software:
    Creative Sound Blaster Cinema 3
  • Network zusätzlich:
    1 Aquantia 5 Gigabit Lan (10|100|1000|2500|5000 Mb/s - Aquantia AQC108)
  • Onboard:
    1 COM Port Header, 1 TPM Header, 1 Power Switch, 1 Reset Switch
  • Vollständige Spezifikationen:
    Code:
    Gaming Armor
        Power
        - Hi-Density Power Connectors (24 pin and 8 pin)
        Memory
        - 15μ Gold Contact in DIMM Slots
        VGA Card
        - 15μ Gold Contact in VGA PCIe Slot (PCIE2)
        Internet
        - AQUANTIA 5G LAN
        - Intel® LAN
        Cooling
        - XXL Aluminum Alloy Heatsink
        - Heat Pipe Design
        Audio
        - Creative Sound Blaster™ Cinema 3

    Einzigartige Features
        ASRock USB 3.1
        - ASRock USB 3.1 Type-A Port (10 Gb/s)
        - ASRock USB 3.1 Type-C Port (10 Gb/s)
        ASRock Super Alloy
        - XXL Aluminum Alloy Heatsink
        - Premium 60A Power Choke
        - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
        - Dual-Stack MOSFET (DSM)
        - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
        - I/O Armor
        - Matte Black PCB
        - High Density Glass Fabric PCB
        - 2oz Copper PCB
        AQUANTIA 5G LAN
        Intel® 802.11ac WiFi
        ASRock Steel Slots
        ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
        ASRock Ultra USB Power
        ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
        ASRock Live Update & APP Shop

    CPU
        - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
        - IR Digital PWM
        - 16 Power Phase design
        - Supports 300W EX OC
        - Supports ASRock Hyper BCLK Engine II

    Chipsatz
        - AMD Promontory X370

    Arbeitsspeicher
        - Dual Channel DDR4 Memory Technology
        - 4 x DDR4 DIMM Slots
        - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC & non-ECC, un-buffered memory*
        - Max. capacity of system memory: 64GB**
        - 15μ Gold Contact in DIMM Slots

        *Please refer to Memory Support List on ASRock's website for more information.
        Please refer to below table for DDR4 UDIMM maximum frequency support.
        Ryzen Series CPUs:
        UDIMM Memory Slot    Frequency(MHZ)
        A1    A2    B1    B2
        -    SR    -    -    2667
        -    DR    -    -    2667
        -    SR    -    SR    2667
        -    DR    -    DR    2400-2667
        SR    SR    SR    SR    2133-2400
        SR/DR    DR    SR/DR    DR    1866-2133


        SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
        DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

        **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

    BIOS
        - 128Mb AMI UEFI Legal BIOS with GUI support
        - Supports "Plug and Play"
        - ACPI 5.1 compliance wake up events
        - Supports jumperfree
        - SMBIOS 2.3 support
        - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

    Grafik
        - n/a

    Audio
        - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
        - Premium Blu-ray Audio support
        - Supports Surge Protection
        - Nichicon Fine Gold Series Audio Caps
        - 120dB SNR DAC with Differential Amplifier
        - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
        - Pure Power-In
        - Direct Drive Technology
        - PCB Isolate Shielding
        - Impedance Sensing on Line Out port
        - Individual PCB Layers for R/L Audio Channel
        - RGB LED
        - Gold Audio Jacks
        - 15μ Gold Audio Connector
        - Supports Creative Sound Blaster™ Cinema 3

    LAN
        1 x 5 Gigabit LAN 100/1000/2500/5000 Mb/s (AQUANTIA AQC108):
        - Supports Wake-On-LAN
        - Supports Lightning/ESD Protection
        - Supports PXE
        1 x Intel® Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I211AT):
        - Supports Wake-On-LAN
        - Supports Lightning/ESD Protection
        - Supports Energy Efficient Ethernet 802.3az
        - Supports PXE

    Drahtloses LAN
        - Intel® 802.11ac WiFi Module (Free Bundle)
        - Supports IEEE 802.11a/b/g/n/ac
        - Supports Dual-Band (2.4/5 GHz)
        - Supports high speed wireless connections up to 433Mbps
        - Supports Bluetooth 4.2 / 3.0 + High speed class II

    Steckplätze
        - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
        - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)
        - 2 x PCI Express 2.0 x1 Slots
        - Supports AMD Quad CrossFireX™ and CrossFireX™
        - Supports NVIDIA® Quad SLI™ and SLI™
        - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
        - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

        *Supports NVMe SSD as boot disks
        If PCIE5 slot is occupied, M2_2 will be disabled

    Storage
        - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
        - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
        - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*
        - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

        *If M2_2 is occupied, PCIE5 slot will be disabled
        Supports NVMe SSD as boot disks
        Supports ASRock U.2 Kit

    Anschluss
        - 1 x COM Port Header
        - 1 x TPM Header
        - 1 x Power LED and Speaker Header
        - 1 x AMD Fan LED Header
        - 2 x RGB LED Headers*
        - 1 x CPU Fan Connector (4-pin)**
        - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
        - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)
        - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
        - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
        - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
        - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
        - 1 x AMD LED Fan USB Header
        - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
        - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
        - 1 x Dr. Debug with LED
        - 1 x Power Switch with LED
        - 1 x Reset Switch with LED

        *Supports up to 12V/3A, 36W LED Strip

        **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

        ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

        ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.
        CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

    Blende
        - 2 x Antenna Ports
        - 1 x PS/2 Mouse/Keyboard Port
        - 1 x Optical SPDIF Out Port
        - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
        - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)*
        - 6 x USB 3.0 Ports (Supports ESD Protection)**
        - 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
        - 1 x Clear CMOS Switch
        - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

        *Ultra USB Power is supported on USB3_5_6 ports.
        ACPI wake-up function is not supported on USB3_5_6 ports.

        **1 x Fatal1ty Mouse Port (USB 3.0) is included

    Software und UEFI

        Software
        - ASRock F-Stream
        - ASRock RGB LED
        - ASRock Key Master
        - ASRock APP Charger
        - ASRock XFast LAN*

        UEFI
        - ASRock Full HD UEFI
        - ASRock Instant Flash
        - ASRock Internet Flash
        - ASRock Crashless BIOS
        - ASRock Easy RAID Installer

        *These utilities can be downloaded from ASRock Live Update & APP Shop.

    Support-CD
        - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

    Produktzubehör
        - Quick Installation Guide, Support CD, I/O Shield
        - 4 x SATA Data Cables
        - 1 x ASRock SLI_HB_Bridge_2S Card
        - 2 x ASRock WiFi 2.4/5 GHz Antennas
        - 2 x Screws for M.2 Sockets

    Hardware überwachung
        - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

    Formfaktor
        - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

    Betriebssystem
        - Microsoft® Windows® 10 64-bit*

        *For the updated Windows® 10 driver, please visit ASRock's website for details.

    Zertifizierungen
        - FCC, CE
        - ErP/EuP ready (ErP/EuP ready power supply is required)


Links & Reviews:

Allgemeine Links

X370 Taichi:

Fatal1ty X370 Professional Gaming


UEFI History:

X370 Taichi:
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.20
    With JEDEC 2666MHz DDR4 module, default set DDR4 frequency to 2666MHz. Test with SANMAX SMD4-U8G48MH-26VR and SMD4-U16G48MH-26VR.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)

Fatal1ty X370 Professional Gaming
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)




Q&A:

Allgemeingültige Q&A:
  • Spannungsversorgung Bios
    It is our BIOS extra setting instead of a bug.
    Normally, users could only modify CPU internal voltage.
    But on this model, we mounted with extra PWM IC to let users control CPU external voltage.
    In BIOS \ OC Tweaker \ CPU Configuration \ CPU Voltage, this option is to adjust CPU internal voltage.
    In BIOS \ OC Tweaker \ Voltage Configuration \ Fixed (Offset) Voltage, this option is to adjust CPU external voltage.
    Note: If users set CPU internal voltage and CPU external voltage at the same time, CPU voltage would only change based on CPU external voltage setting.

    Quelle
  • Offizelle AMD Ram-Support Liste Agesia 1.0.0.6 (06-2017)

X370 Taichi:
  • folgt, sobald was gesammelt wird

Fatal1ty X370 Professional Gaming
  • folgt, sobald was gesammelt wird


CPU-Kühler & Ram Kompabilitäts-Liste

X370 Taichi:
Ram:

CPU-Kühler:

Fatal1ty X370 Professional Gaming
Ram:

CPU-Kühler:


OC:

  • AMD Ryzen Processor and AMD Ryzen Master Over-clocking User’s Guide
  • Overclockers Ryzen Overclocking Guide
  • AMD Ryzen (Zen) "Summit Ridge" Socket AM4 OC Thread
  • AMDs Community Update #4: Let's Talk DRAM! (RamSpecs)
  • P-State Values:
    Code:
    Values for P State Overclocking -
    FID (Clock Speed) 90 - 3600mhz, 91 = 3625, 92 = 3650, 93 = 3675, 94 = 3700, 95 = 3725, 96 = 3750, 97 = 3775, 98 = 3800, 99 = 3825,
    9a = 3850, 9b = 3875, 9c = 3900, 9d = 3925, 9e = 3950, 9f = 3975
    a0 = 4000, a1 = 4025 (my max sweetspot OC), a2 = 4050, a3 = 4075, a4 = 4100, a5 = 4125, a6 = 4150, a7 = 4175, a8 = 4200 = a9 = 4225, aa = 4250, ab = 4275, ac = 4300, ad = ugh you win the lottery.

    Values for DID (Increment adjustment adjuster and or bclk adjustments, not too sure what it does TBH, as I found an overclock that I was already comfortable with and have not spent much time with this yet, though looking at it more closely, here are the values) - 8 = 25 mhz increments, 9 =22.2196, a = 20 b = 18.18, c = 16.667, d (final recommendation) = 15.384mhz - 3943mhz cap).

    Values for VID Voltage Control = 30 = 1.25v, 2f = 1.256v, 2e, 1.2562v, 2d = 1.268, 2c = 1.275v, 2b = 1.2812v, 2a = 1.287v, 29 = 1.293v, 28 = 1.3v, 27 = 1.3062v, 26 = 1.3125v, 25 = 1.318v, 24 = 1.325v, 23 = 1.3312v, 22 = 1.3375v, 21 = 1.343v, 20 = 1.35v, 1f = 1.356v, 1e = 1.3625v, 1d = 1.368v, 1c = 1.375v, 1b = 1.3812v, 1a = 1.3875v, 19 = 1.3937v, 18 = 1.4v, 17 = 1.406v, 16 = 1.4125v, 15 = 1.418v, 14 = 1.425v, 13 = 1.4321v, 12 = 1.4375v, 11 = 1.443v, 10 = 1.45v, *next set is from f - a, 9 - 9 (1.45 - 1.55v), though be very careful overclocking in this voltage range*.
  • Ryzen Timing Checker
  • AMD Memory OC Showdown: Frequency vs. Memory Timings
  • Ryzen DRAM Calculator

Ergbenisse:
(Blau = Taichi | Rot = Prof Gamnig)
  • Ryzen Modell | Quelle | Geschwindigkeit | Spannung | LLC | Bios
  • R7 1700 | immortuos | 3,9Ghz | 1,35V| 3 | 2.00
  • R5 1600 | darkpope| 3,85Ghz| 1,28V | 3 | 2.40
  • R7 1800X | jc110 | 4,05Ghz| 1,3925V | 3 | 2.40
  • R7 1700 | Nimrais | 3,50 Ghz| 1,2V | 3 | 2.40
  • R7 1700x | HW-Mann | 4,075 Ghz| 1,488V | ? | 3.00
  • R7 1600x | 4Stroke | 4,09 Ghz| ca. 1,4V | ? | 3.20
  • R7 1600x | reinhardrudi | 4,0Ghz | 1,376V| 3 | 3.20
  • R7 1600x | 4Stroke | 3,9 Ghz | 1,256V | ? | 3.10


to be continued

Zuletzt bearbeitet:
Wie ist denn die Lage bez. ECC (WHEA) Unterstützung in diesem neuen BIOS? Hat jemand da konkrete Infos?

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ein Scherz oder ?
Nein. Definitiv nicht. Antwort auf "..kommt von AMD...haben wir leider keinen Einfluss..". Meiner Meinung nach sind dies Punkte die Asrock angehen könnte. Gerade was z.B. in der Infobox bei einem Wert angezeigt wird, ist doch sicher unter kontrolle von Asrock. Ich verstehe ja, das aus technischer sicht einfacher ist einen globalen schalter "Asrock oder CBS" einzubaunen, jedoch fand ich bis version p3.20a besser gelöst. Da wurde wohl intern festgelegt welcher Wertbasis was überschreibt.

Das hat weniger mit dem Schalter zu tun, nur trennt dieser jetzt den Mischmasch wie zuvor und löst dadurch viele Probleme, die zuvor aufgetreten waren oder bei andere noch akut sind ;)

Du musst ja nicht mit CBS/UMC takten und kannst es wie zuvor machen... Ach was diskutirere ich...

freestaler, schau dir einfach JZs videos bei youtube an.

erklärt es so idiotensicher. noch einfacher und kompakter gehts einfach nicht.

@JZ_ ? Seit 4er Bios muss CBS/UMC verwendet werden, wenn per Pstate und CBS/zen die takte gesetzt werden wollen. Das war vor 4er doch anderst. Da konnte man cbs pstate mit Asrock Ram kombinieren. Ich kann mir deci zahlen besser merken als hex. Bei hex muss ich nun wohl buchführen betreffend, was habe ich zuletzt geändert und bereits getestet.

@hw-mann, ich hab doch alles, ich brauche keine hilfe.

Update betreffend 50mhz mehr, war wohl nichts. Mit 3466 Ramsetting bleibt bei mir 3,9 das maximum. Evtl teste ich noxh ob mit 3200 ram die 3,95 gehen wie mit L4.32. evtl liegts ja imc.

Zuletzt bearbeitet:
Hallo,
gehen gespeicherte UEFI Profile verloren beim flash?
Das UEFI kann ja auf zwei Arten Profile speichern...irgendwie direkt intern...ich meine die gehen flöten bei flash, und extern als Datei sonstwo...da hatte ich aber einmal für eine Wiederherstellung versucht und es mündete in Freezes beim Laden der Datei von der SSD.

Muss ich mir also besser jede jetzige Einstellung per Hand notieren?? Eine neues BIOS wird echt ein Krampf, weil ich jede Option genau so wieder einstellen müsste bei einer neuen Version...

Was ist der Rat bezüglich der optimized defaults:

3.3 flashen
Restart
optimized defaults
restart
4.4 flashen
restart
optimized defaults
restart
individuelle Settings?


ash

Ich würde die setting notieren umd neu einstellen.

Bei mir wird zudem die cbs settings nicht mehr mit dem bios profil gespeichert. Neuerstellte profile versteht sich. Vorallem die ram setting im cbs/umc mach einem reset und load profil auf auto. Kann das einer bestätigen mit p4.40?

Ash - individuell gespeicherte Settings kann man intern oder auf USB Stick sicher, funktionieren aber beim laden NUR mit identischen UEFI Versionen!

Heißt kurz: Deine Profile von 3.20 funktionieren NUR auf 3.20. Nicht auf 4.x0!

Daher -> Screenshots oder Fotos machen von den Settings bei Versionswechseln!

ok, understood...was ist mit der Philosophie, immer wieder die optimzed defaults zu laden? Sollte das so gemacht werden? Nach einem Flash gehe ich davon aus, dass sich das dann ja neue UEFI in neuer Version mit seinen default settings präsentiert, oder versucht es eben, meine alten Settings da zu übernehmen, wo die Optionen überhaupt noch identisch sind zum alten Stand mit gleich möglichen Werten?

Ich mache es nach wie vor. Einfach des sicheren Gefühls wegen. :)

Es hat nur die Defaults nach dem Flash.

Es ging beim Load Defaults vor dem Flash nur darum einen möglichen Brick des Boards durch scharfe Settings / Ramtimings / OC etc. zu verhindern.

da wir alle ja aber annehmen und hoffen, dass mit den neuen Versionen noch schärfere Settings möglich sind, müssen wir vor dem flash ja nicht auf default, da wir uns ja quasi mehr Headroom anflashen mit den neuen Versionen......;)

Negativ. Erst mit neuen CPUs und besseren IMCs wirds da Besserung geben können.

so, immerhin lebt mein Board noch.....von 3.2. auf 3.3 ging ohne Problme, nach dem 3.3 auf 4.4 Endlos-Boot! Ich hatte einen RAM Riegel entfert, dann startete das System und ich konnte erst die defaults laden...ich hasse solche unnötigen Zitterpartien..was zum Geier war da los?

By the way: auf der ASRock Seite gibt es nach einem Jahr Flaute vom 25. Januar 2018 ein neues all-in-one Treiber-Paket.
Was steckt da eigentlich alles genau drin, und nutzt ihr dieses Paket?

Ash

so, immerhin lebt mein Board noch.....von 3.2. auf 3.3 ging ohne Problme, nach dem 3.3 auf 4.4 Endlos-Boot! Ich hatte einen RAM Riegel entfert, dann startete das System und ich konnte erst die defaults laden...ich hasse solche unnötigen Zitterpartien..was zum Geier war da los?
Ash

Das hatte ich auch beim 4.4 Bios, wie vorher schon im Test Bios L4.32.
Mit Corsair CMK32GX4M2B3000C15 und ebenso mit neuem G-Skill F4-3200C14D-32GTZ RAM.
Wurde auch im Asrock Forum im Thread "X370 Taichi, many issues since 4.40" gepostet.
Also das ist definitiv ein zu korrigierender Prio 1 Fehler!

Ansonsten bin ich noch am Testen...

Zuletzt bearbeitet:
Ich bin nun mal akribisch das 4.4 UEFI durchgegangen und habe alle Optionen notiert, die nicht selbsterklärend sind, bzw. keinen Hilfetext haben, die mir aber so vorkommen, als müsste man wissen, was sie tun. Es gibt noch ein Dutzend weitere Optionen, eher zwei, bei denen lasse ich AUTO, sonst wird man nie fertig.
Lasst uns, bzw. ich bitte Euch, JZ, sachdienliche Hinweise zu geben, was diese Optionen machen, und wie ihr sie warum eingestellt habt:

1. Systemstart/CSM
- PXE OpROM-Richtlinie
- Storage OpROm-Richtlinie

Möglich: nur legacy, nur UEFI, nicht starten

2. Erweitert/CPU-Konfiguration
- AMD fTPM Switch

3. Erweitert/AMD-CBS/ZEN Common Option
- Power Supply idle control (auto, low current idle oder typical current idle)
- OPCache Control (Auto in Ordnung?)
-Streaming Stores Control (macht was?)
- ACPI-CST C1 Declaration (AUTO gut, oder besser diabled oder enabled?)

4. Erweitert/AMD-CBS/NBIO Common Options
- NBIO Interal Poison Consumption
- RAS Contrll
- Determinism Slider (power, auto oder performance??)
- PSI (steht auf disabled)
- ACS

5. Erweitert/AMD-PBS
- BIOS PSP support (steht bei mir auf enabled! klingt so, als sollte man das weglassen für schnelleren Boot?)

danke Euch
Ash

Zuletzt bearbeitet:
Habs endlich auch geschafft, die Biose in de nStartpost nach zu tragen.
@ash Da könnte ich im Startpost ebenfalls eine Kategorie anlegen, falls es gewünscht wird.

Seit dem 4.4 update erkennen CPU-Z und HWInfo meinen 1700x weiterhin korrekt auf OC 4GHz laufend....Windows aber meint, ich hätte nun eine 3,4GHz CPU, Cinebench nun ebenso..da sind mein gespeichertes letzes Ergebnis als einem 4GHz Ryzen 1700x, gemacht unter 3.2, nun punktgleich mit einem 3.4GHz Ryzen 1700x unter 4.4.....meine Fresse, dieselbe CPU, gleiche Settings...? Was soll das...bugs und Unstimmigkeiten, wo und wie man es auch macht...

Seit dem 4.4 update erkennen CPU-Z und HWInfo meinen 1700x weiterhin korrekt auf OC 4GHz laufend....Windows aber meint, ich hätte nun eine 3,4GHz CPU, Cinebench nun ebenso..da sind mein gespeichertes letzes Ergebnis als einem 4GHz Ryzen 1700x, gemacht unter 3.2, nun punktgleich mit einem 3.4GHz Ryzen 1700x unter 4.4.....meine Fresse, dieselbe CPU, gleiche Settings...? Was soll das...bugs und Unstimmigkeiten, wo und wie man es auch macht...

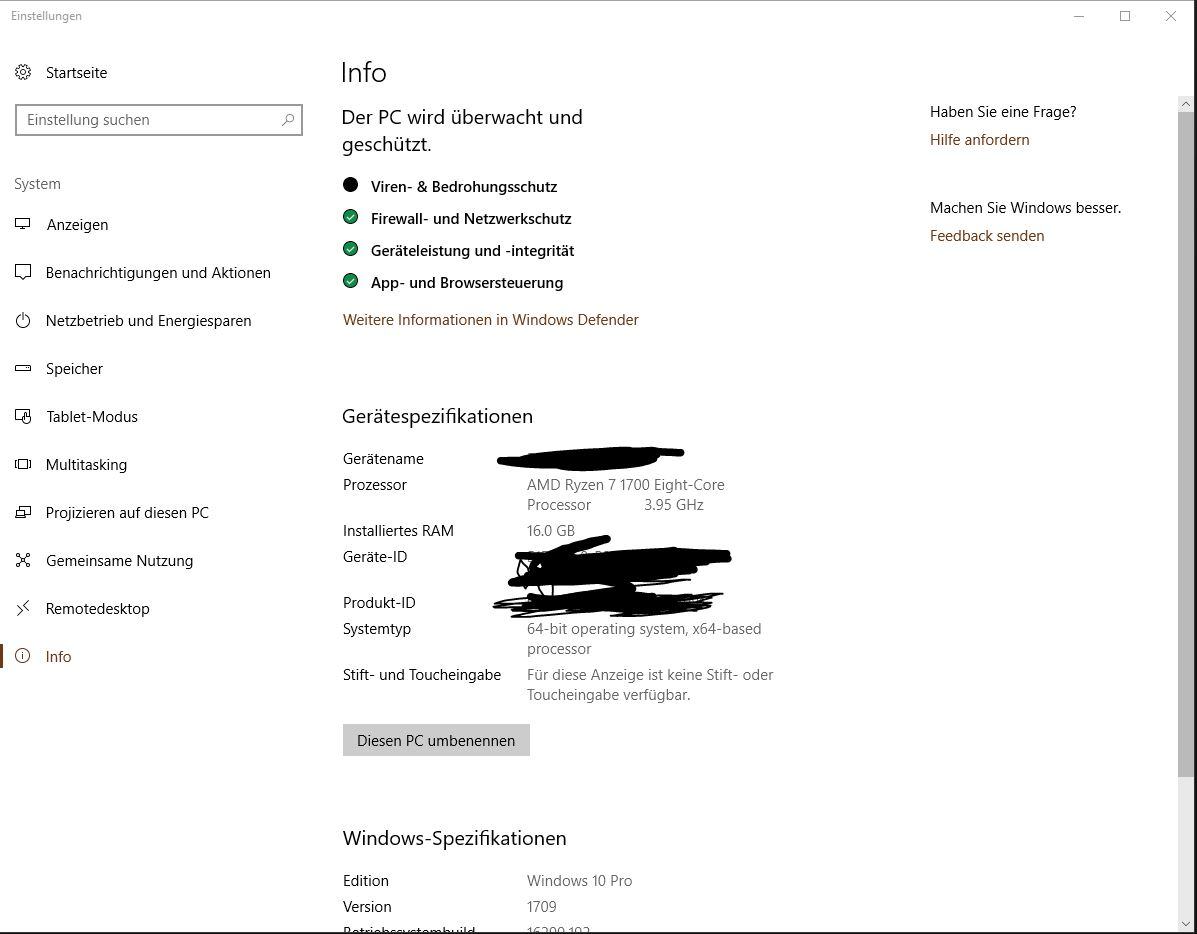

Per Pstate 0 auf 3,95, p1 und p2 auf default "custom".. windows erkennts unter "system" -> "info" mit P4.40

Edit: CineBench zeigt auch die 3.00 Ghz an, nicht die 3,95.


Anhänge

  • sys-395-2.JPG
    83,8 KB · Aufrufe: 89
Zuletzt bearbeitet:
bei mir nicht...die Anzeige ist die gleiche wie einfach unter Rechtsklick "Dieser PC" und Einstellungen; bei mir werden 3,4GHz ausgelesen.

Ich übertakte nicht mit P-States...das ist alles komplett deaktiviert bei mir...direkt 100x40 eingestellt...alle CPU Features wie Core Boost, C-State Control, usw. deaktiviert...meine CPU rennt immer gleich was Takt und Voltage angeht..

Ich erkenne auf der ASROck Seite im Downlaod Bereich für das Mainboard ja nicht mal einen ausgewiesenen Chipsatz-Treiber...gibt es sowas überhaupt noch heutzutage? Es sind meist doch seperat SATA oder AHCI Treiber, LAN, Bluetooth, HD Audio
Ein paar Posts zurück hatte ich nach diesem AMD All-in-one-Paket gefragt, was in neuer revision erschienen ist. Steckt da ein ausgewiesener Chipsatz Treiber drin und falls ja, kann man nur den aus dem Paket zur Installation wählen? Wo im Gerätemanager wäre denn das Gerät zu sehen, welches den "chipsatztreiber" bekommt? Demnach ist mein PC ehe von 2006 und komplett von Mikrosoft mit Treiber versorgt...;)

Zuletzt bearbeitet:
Wenn ich hier so lese warte ich noch ein wenig mit dem Update :fresse:
So schlim wirds wohl nicht sein aber meins läuft soweit. Mit ZEN+ werde ich dann wohl zum Update "gezwungen".

Erstes Feedback Beta L4.41:

Memory hat bei mir nun ein Fehler (oder DefaultSettings das ich noch nicht kenne hat sich geändert). Meiner Meinung nach booten neu 15er Timmigns (also z.B: 3600 CL15 geht bei mir sogar bis in Aida64). Jedoch ist selbst @ 3466-16-16-16-23-... nun der Durchsatz überalles um ca. 25% tiefer.
CBS Settings gehören noch immer nicht zum "save Profil" ;-)

Zuletzt bearbeitet:
@Toadward
Kann keinen Fehler feststellen, alle 4 Ramslots funktionieren einwandfrei mit AGESA 1.0.0.1a


Zuletzt bearbeitet:
Danke für dein Bemühen. Werde ich dann mal mit dem Beta 4.41 schauen

Bin ich dran, nur das asiatische Neujahr kommt mir dazwischen :(

Echt, stark, wenn das wieder geht.... Und ja, an dem asiatische Neujahr kommt niemand vorbei. Gute Dinge will Zeit haben.

Wie sehen bei Dir die Memory Durchsätze mit BetaBios L4.41 aus? Auch deutlich tiefer?

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
