Dieshots von Intels Skylake-X und AMDs Jaguar mit Polaris-Grafik (Update)

Veröffentlicht am: von

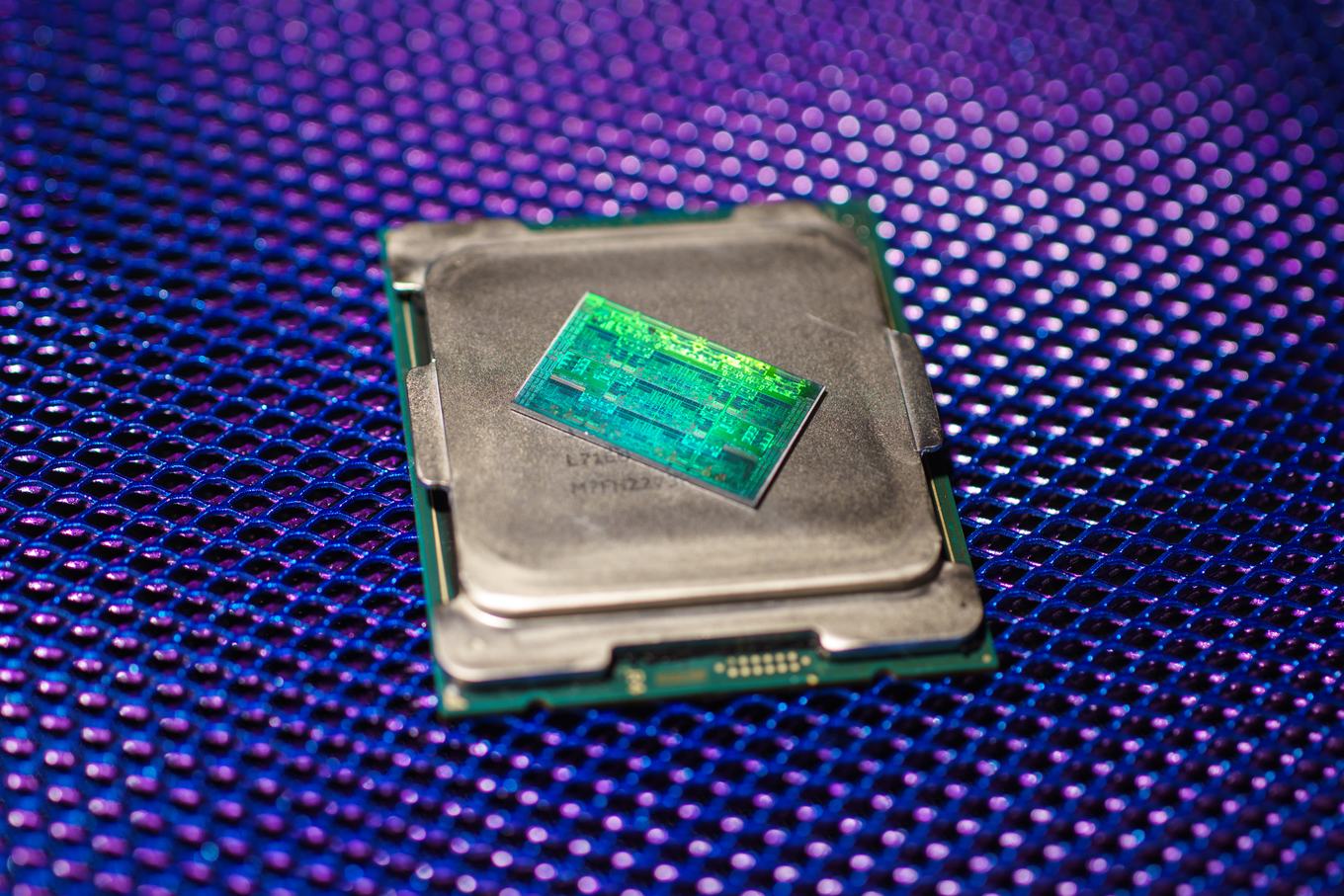

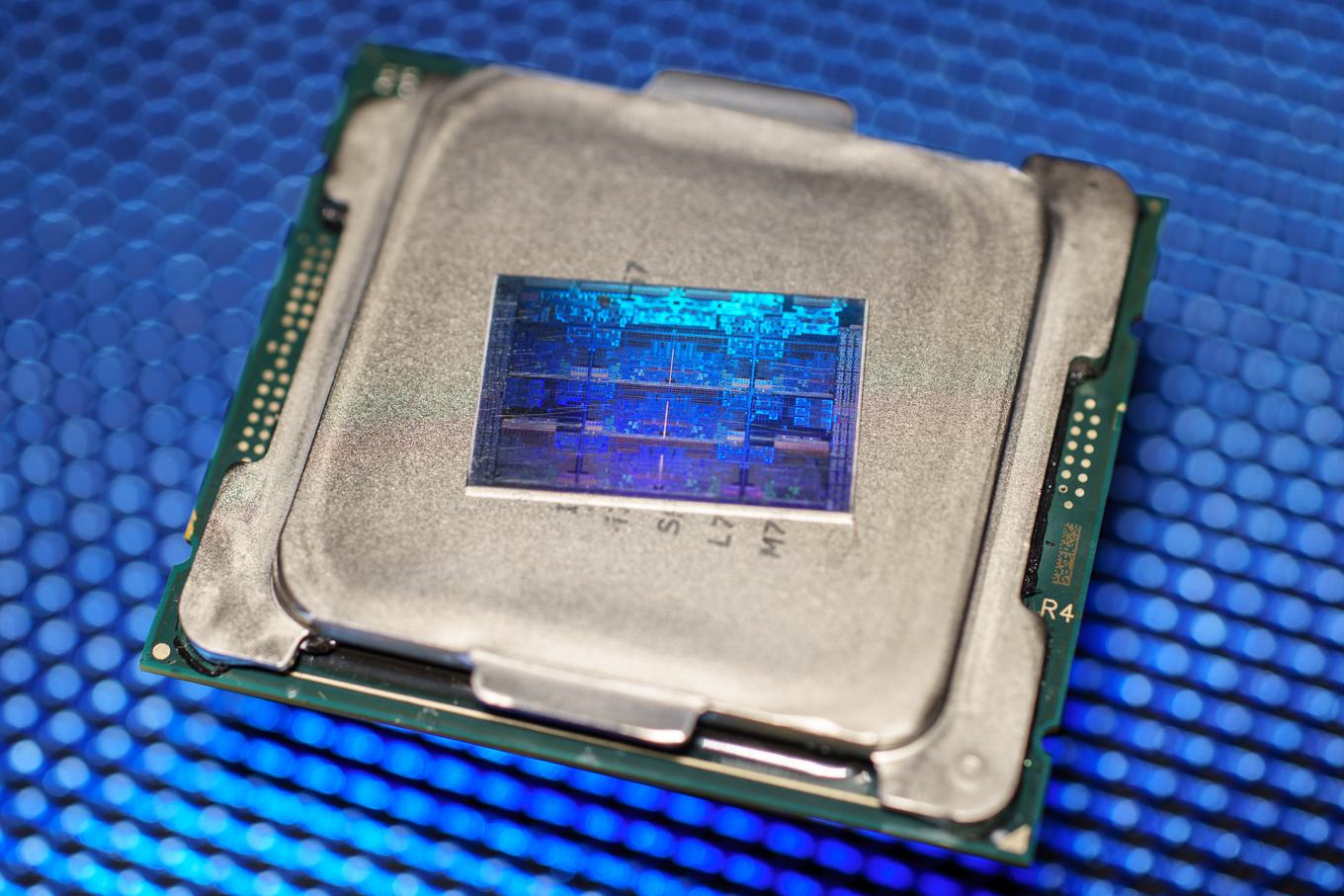

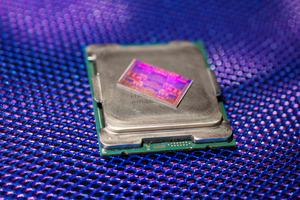

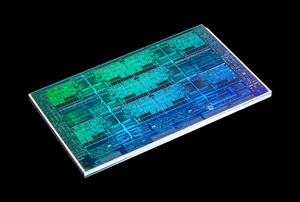

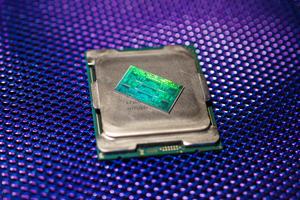

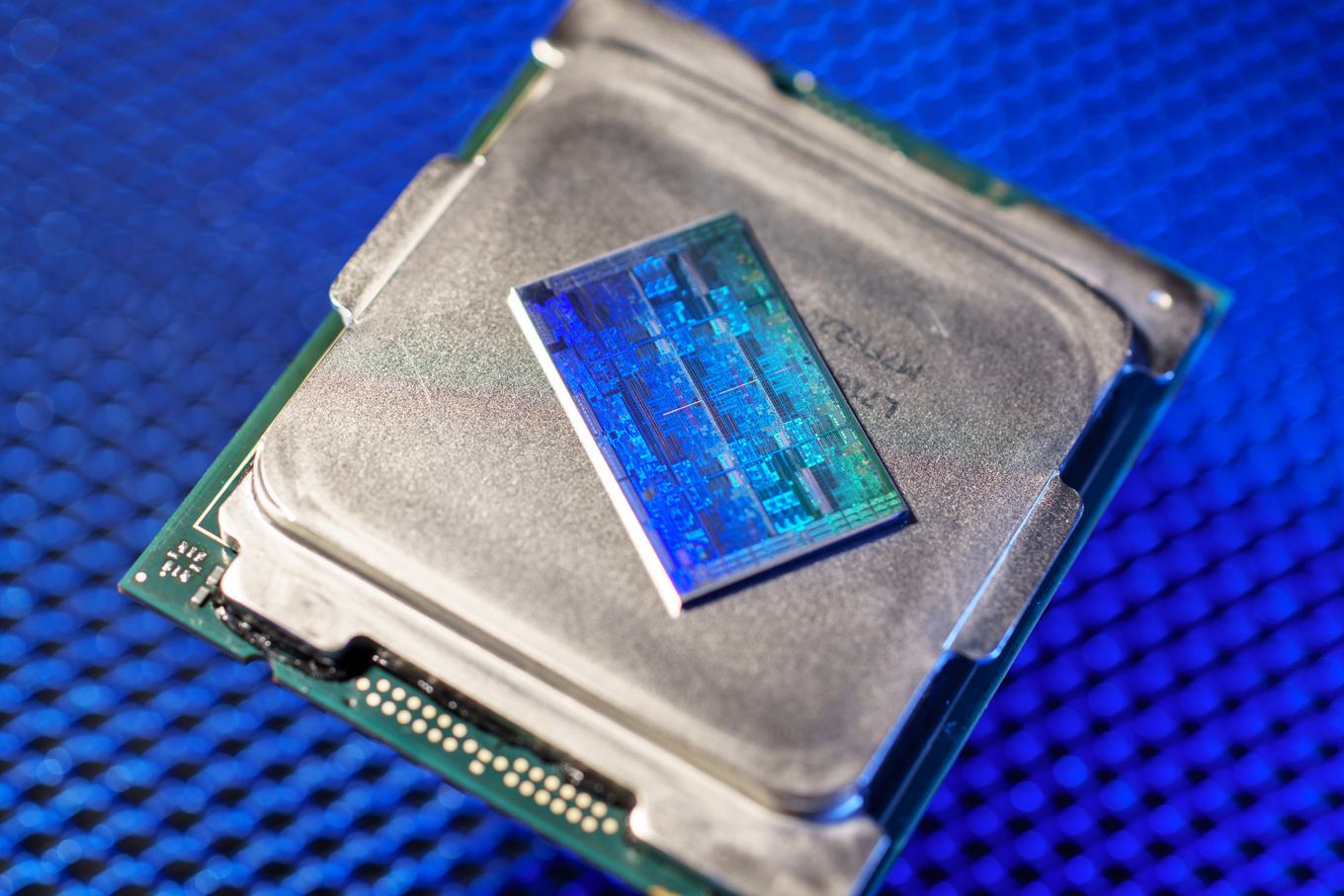

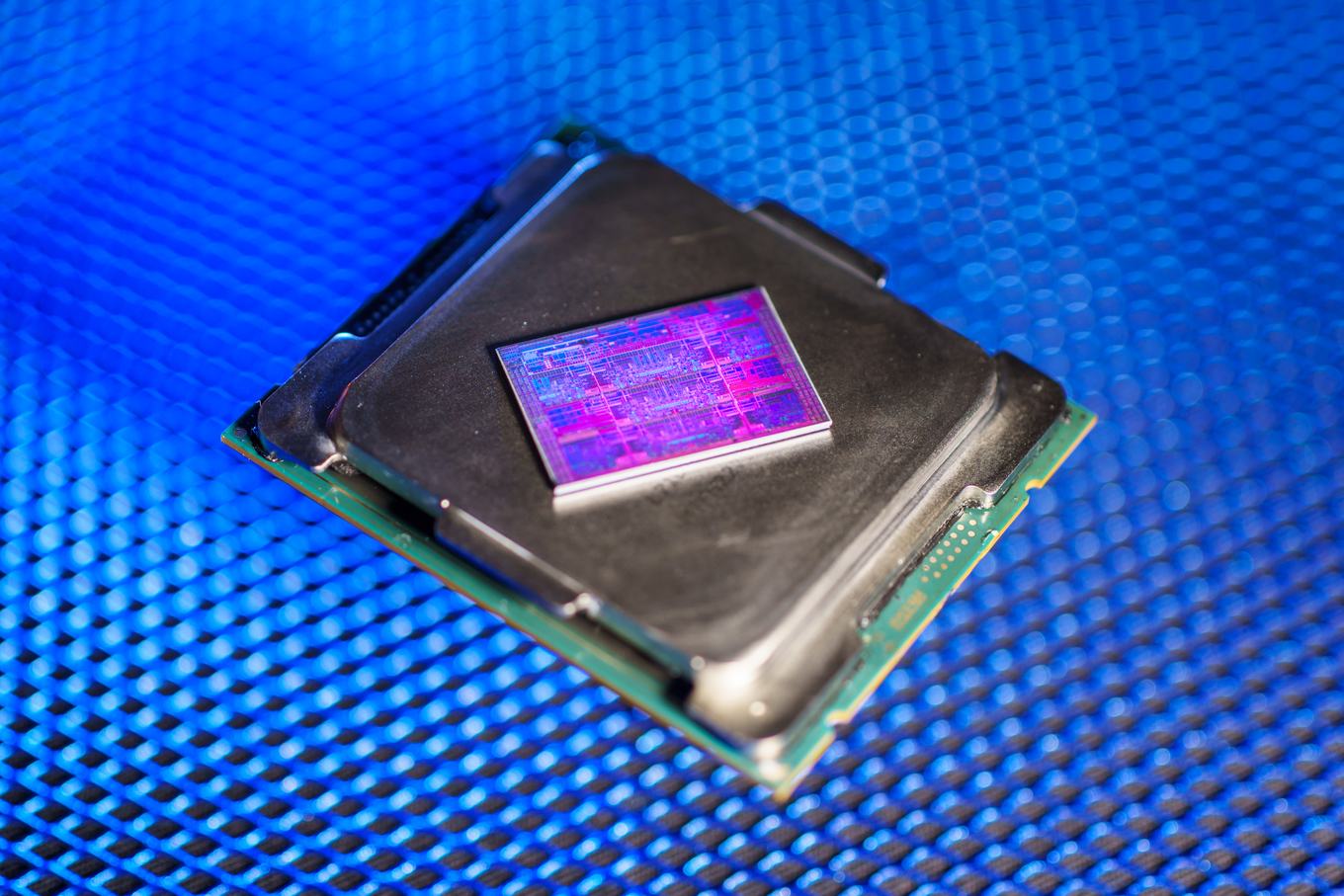

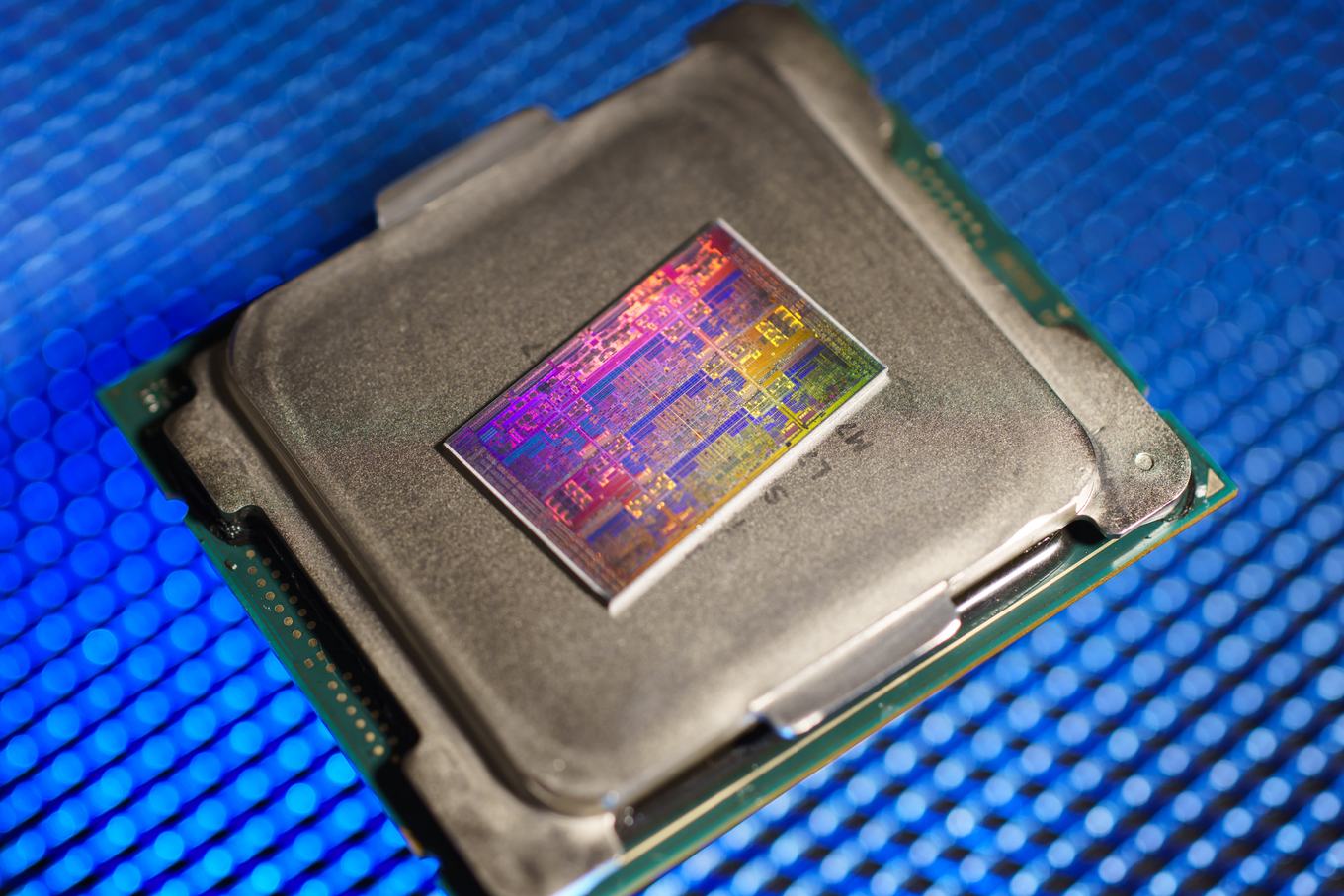

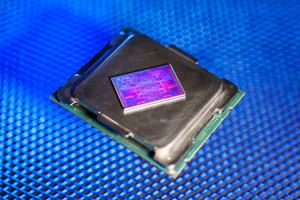

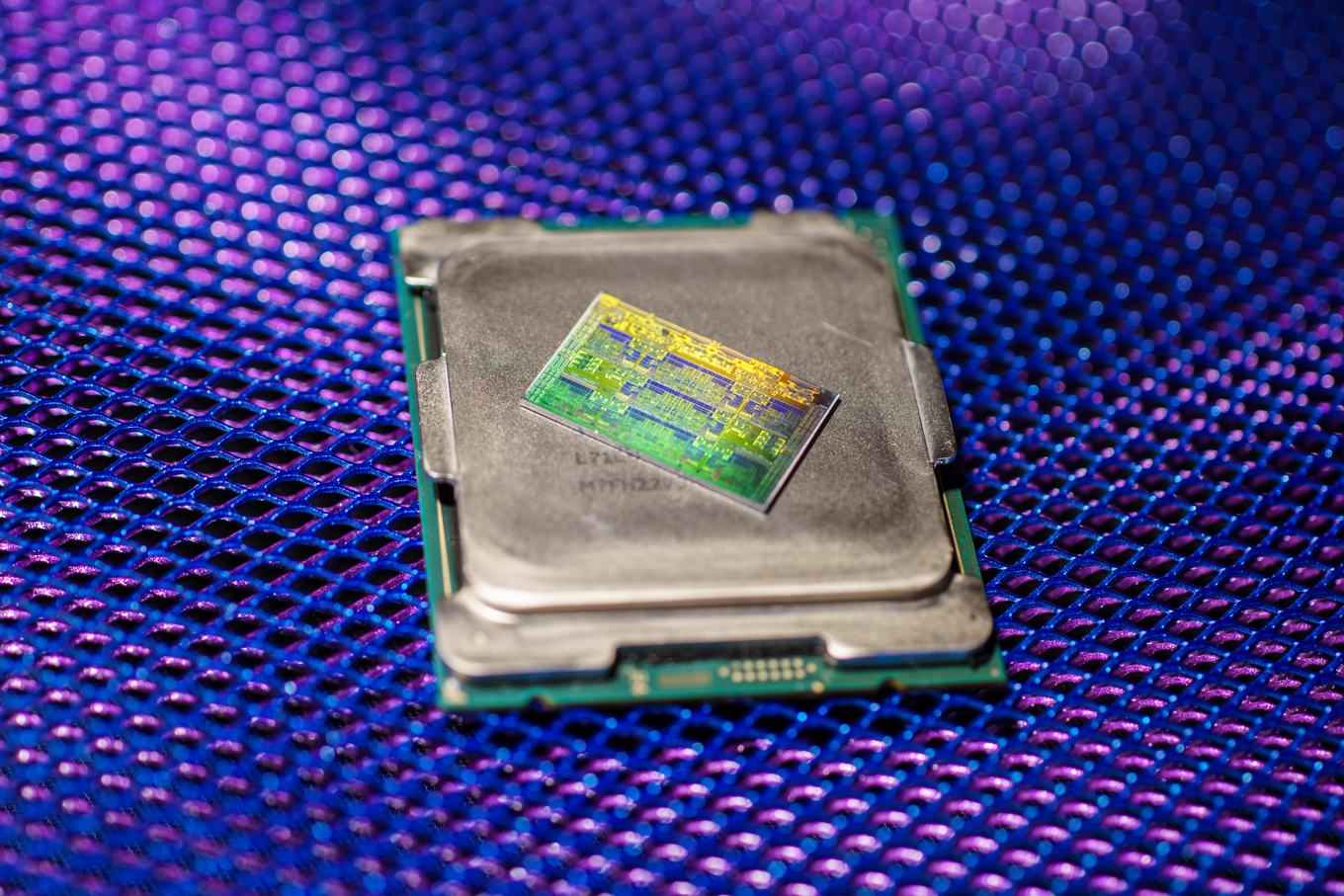

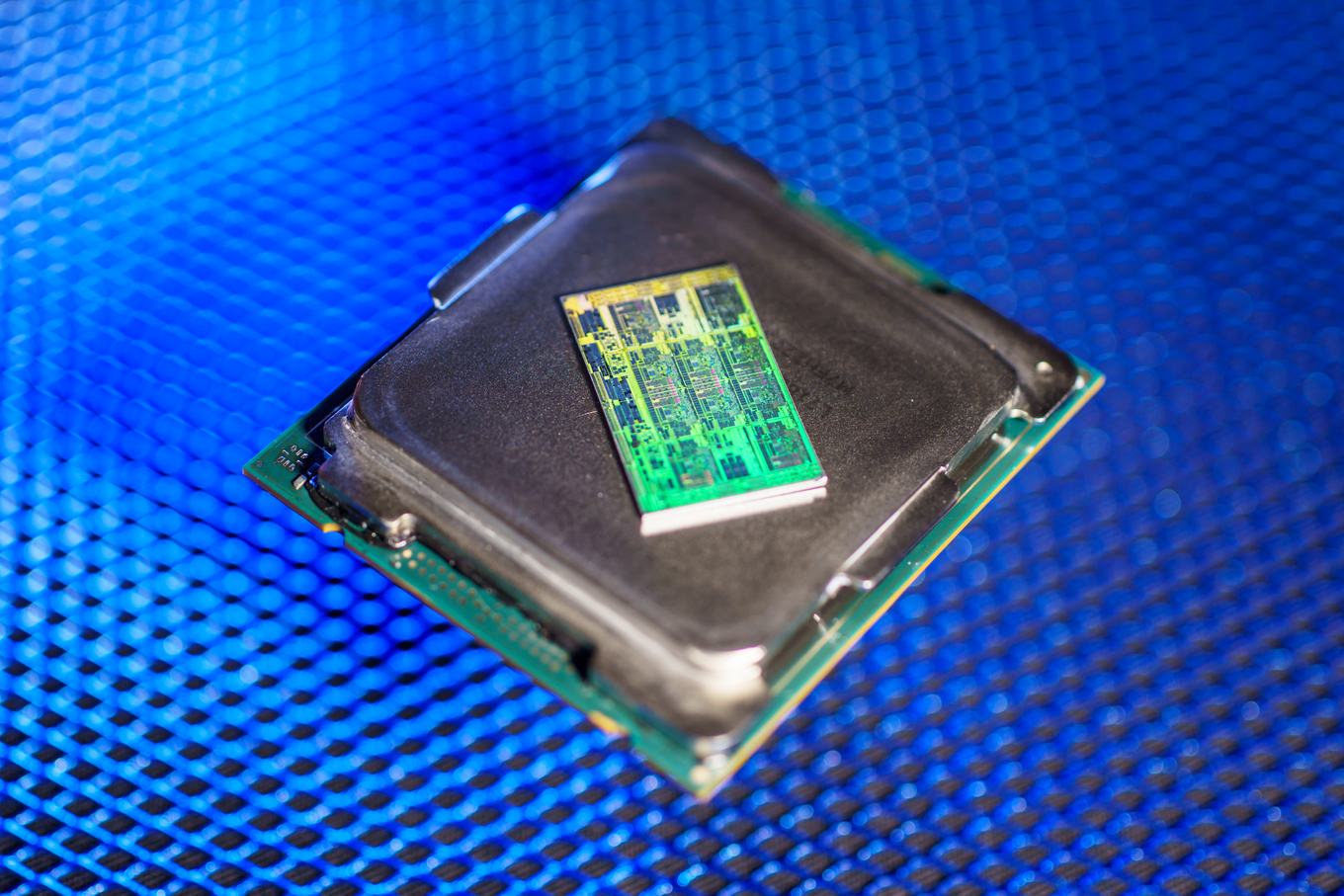

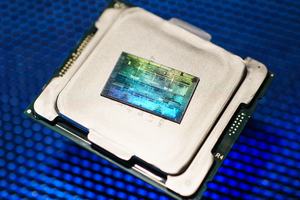

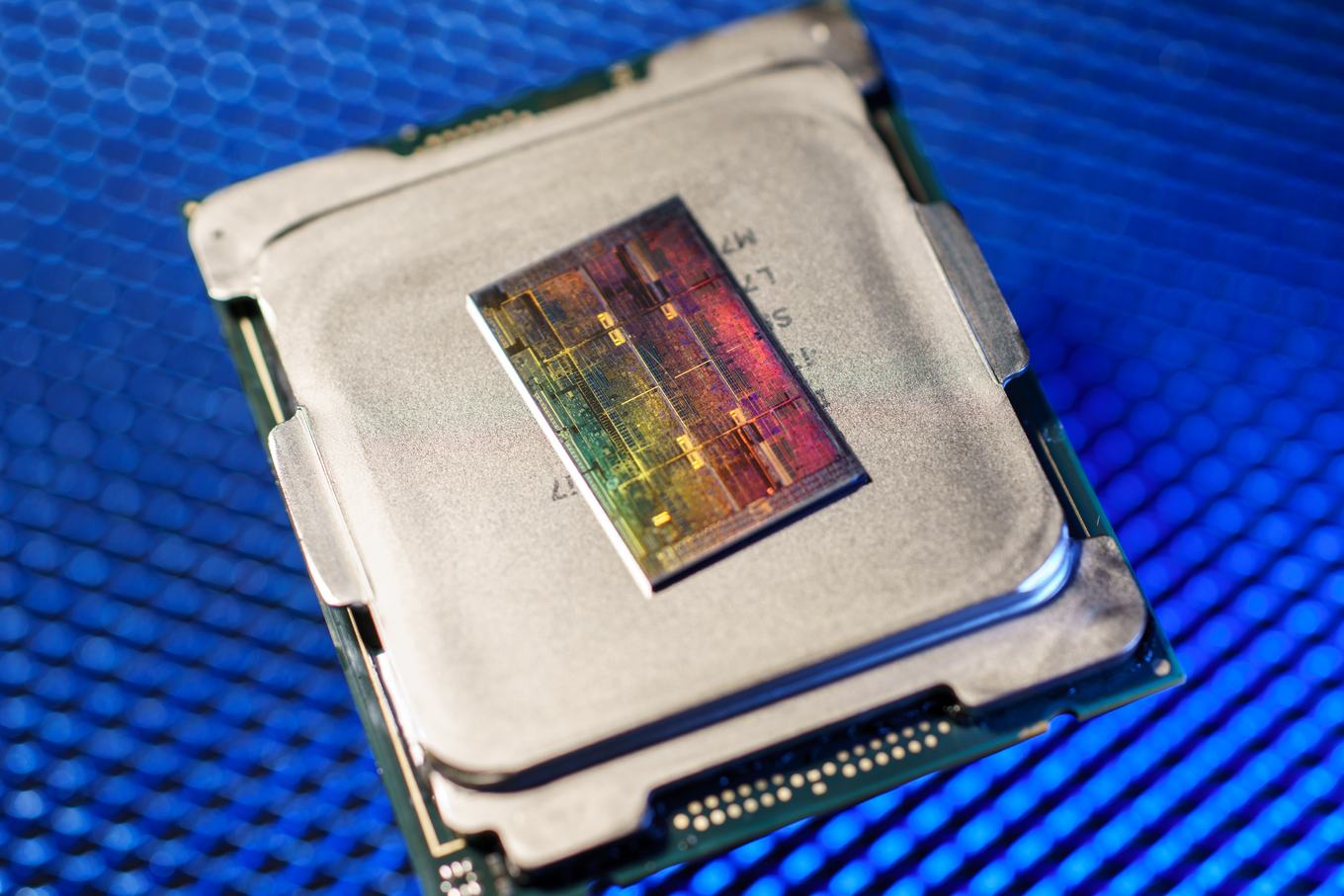

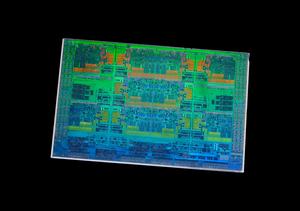

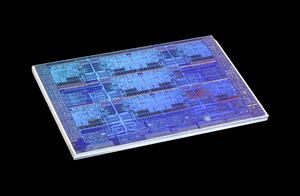

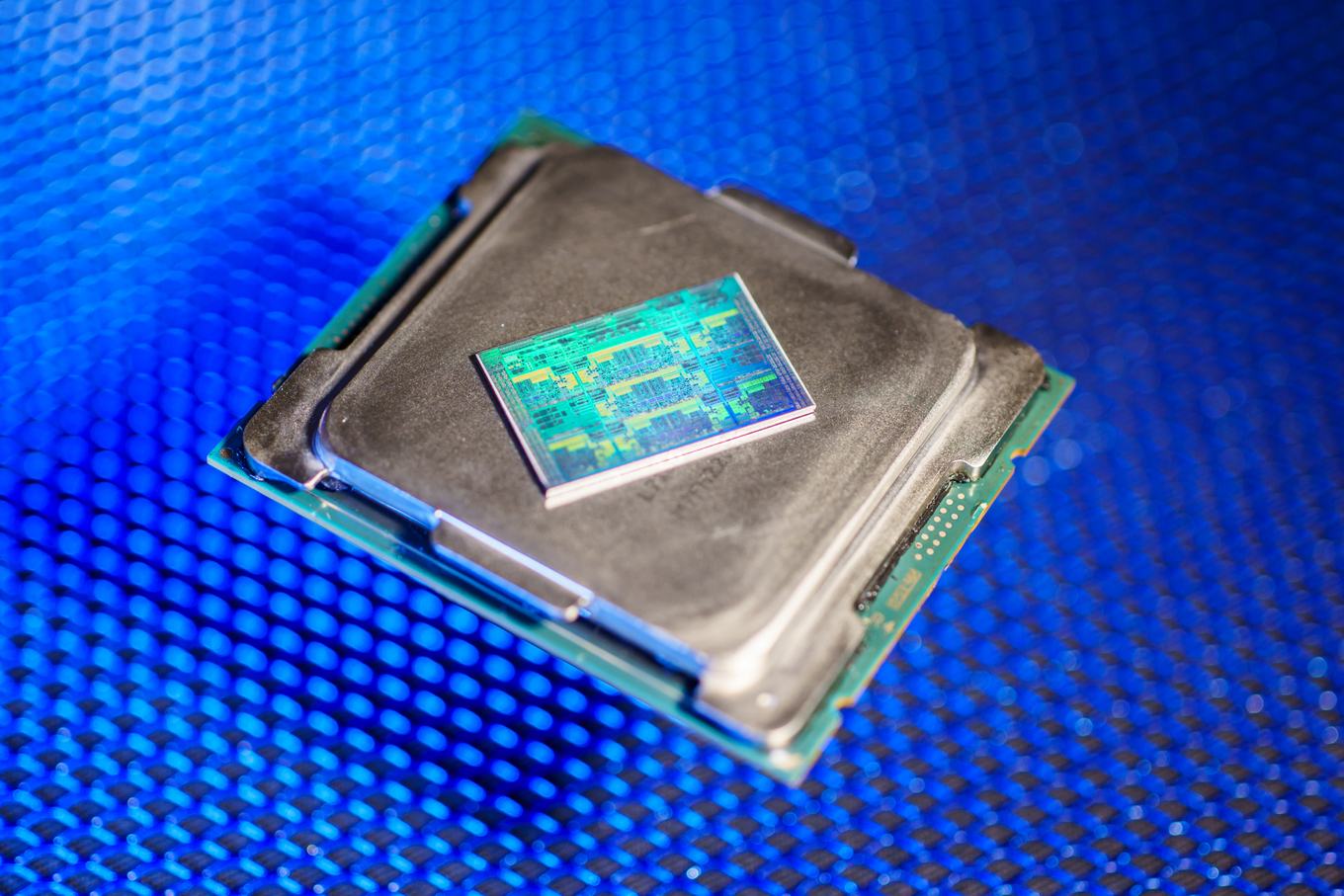

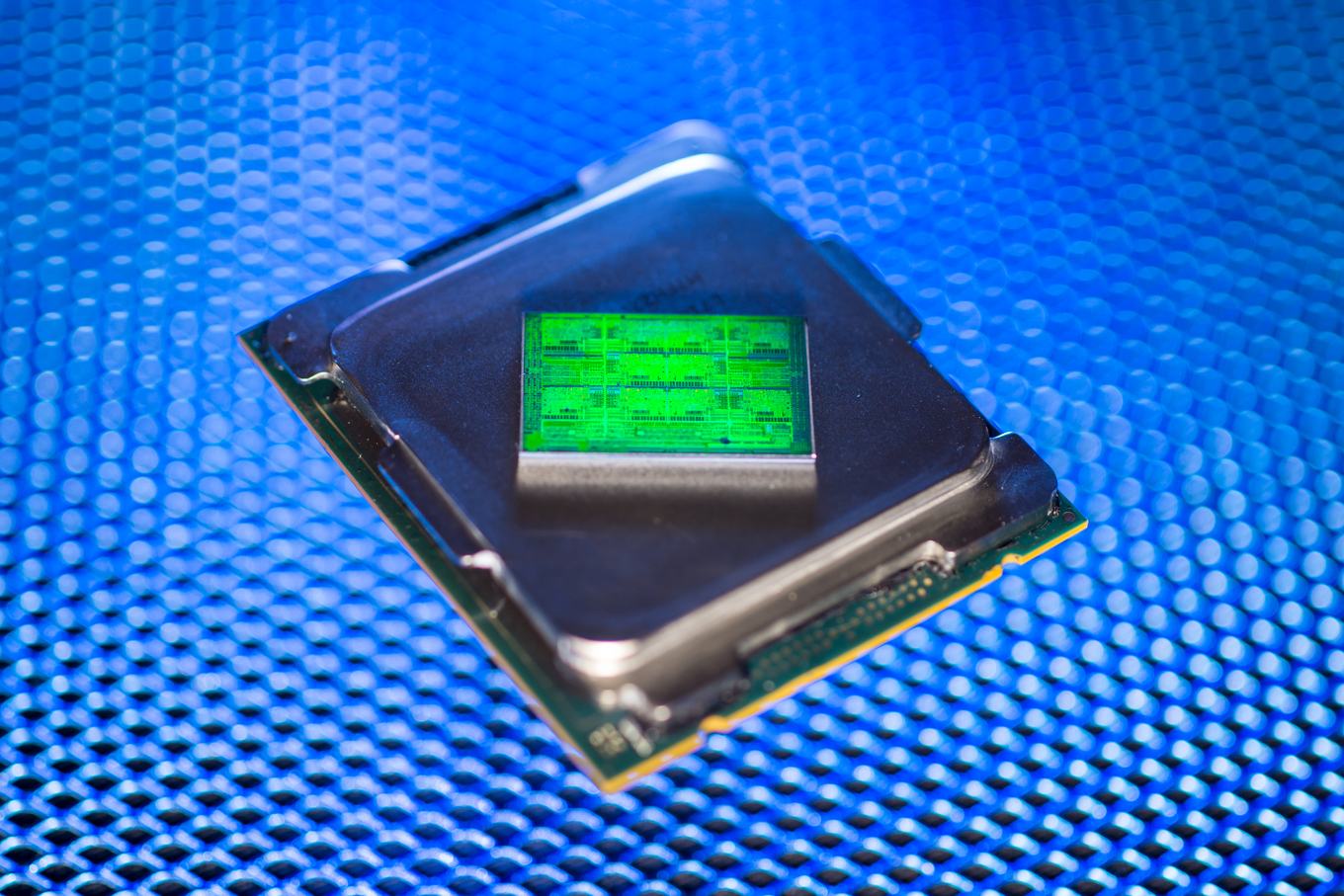

polaris10-die-shotEs ist wieder einmal Zeit für neue Dieshots unseres Foren-Mitglieds "OC_Burner". Dieser hat sich einen Intel Core i7-7820X auf Basis der Skylake-X-Architektur geschnappt und diesen mit Schleifpapier und Säure bearbeitet, so dass die Strukturen des eigentlichen Chips sichtbar werden. Im Zusammenspiel mit einigen Filtern und Licht aus unterschiedlichen Winkeln ergeben sich daraus einige schicke Bilder des Skylake-X-Die.

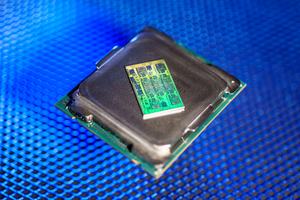

Bereits vor einiger Zeit hat sich "der8auer" einen Intel Core i9-7980XE geschnappt und ebenfalls mit Schleifpapier und Säure bearbeitet. Auf den Bildern ist sehr schön die Anordnung der Kerne zu erkennen. Ebenfalls zu sehen, sind sechs Speichercontroller, von denen in der Desktop-Variante allerdings nur vier genutzt.

Schaut euch einfach mal die Bilder des Skylake-X an, die sicherlich auch einen guten Bildschirmhintergrund abgeben.

Jaguar SoC aus der PS4 und Xbox One

Ebenfalls neue Diehots von "OC_Burner" gibt es zu einem AMD Jaguar. Beim Jaguar handelt es sich um einen SoC, der in der Sony PlayStation 4 und der Microsoft Xbox One arbeitet. Die von "OC_Burner" verwendete Variante kommt als Neo in der PlayStation 4 zum Einsatz. Neben acht CPU-Kernen bietet der Jaguar Neo eine integrierte Grafikeinheit mit Polaris-Architektur. Die hier verwendete Ausbaustufe kommt auf 2.304 Shadereinheiten daher und kann auf 8 GB GDDR5 zurückgreifen.

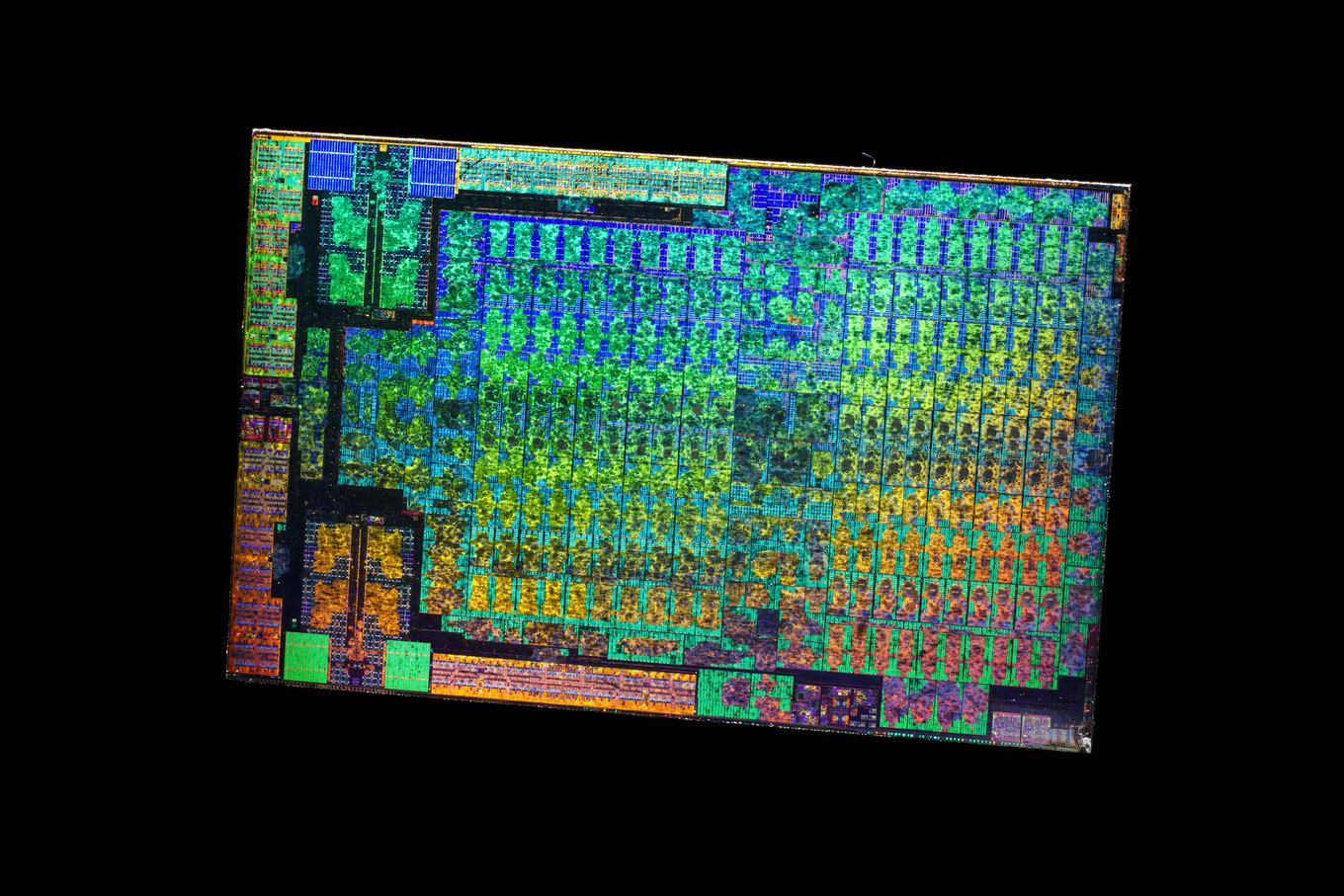

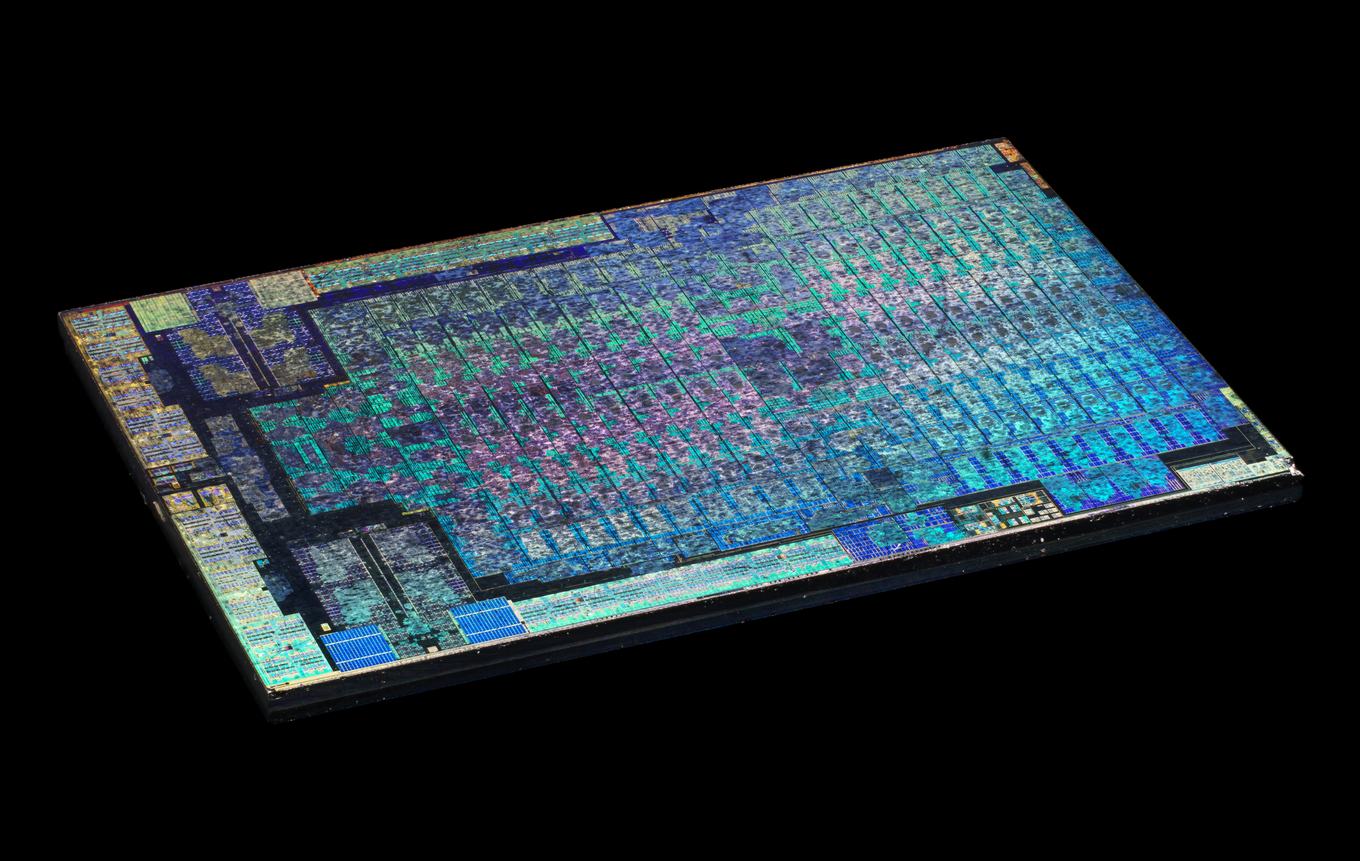

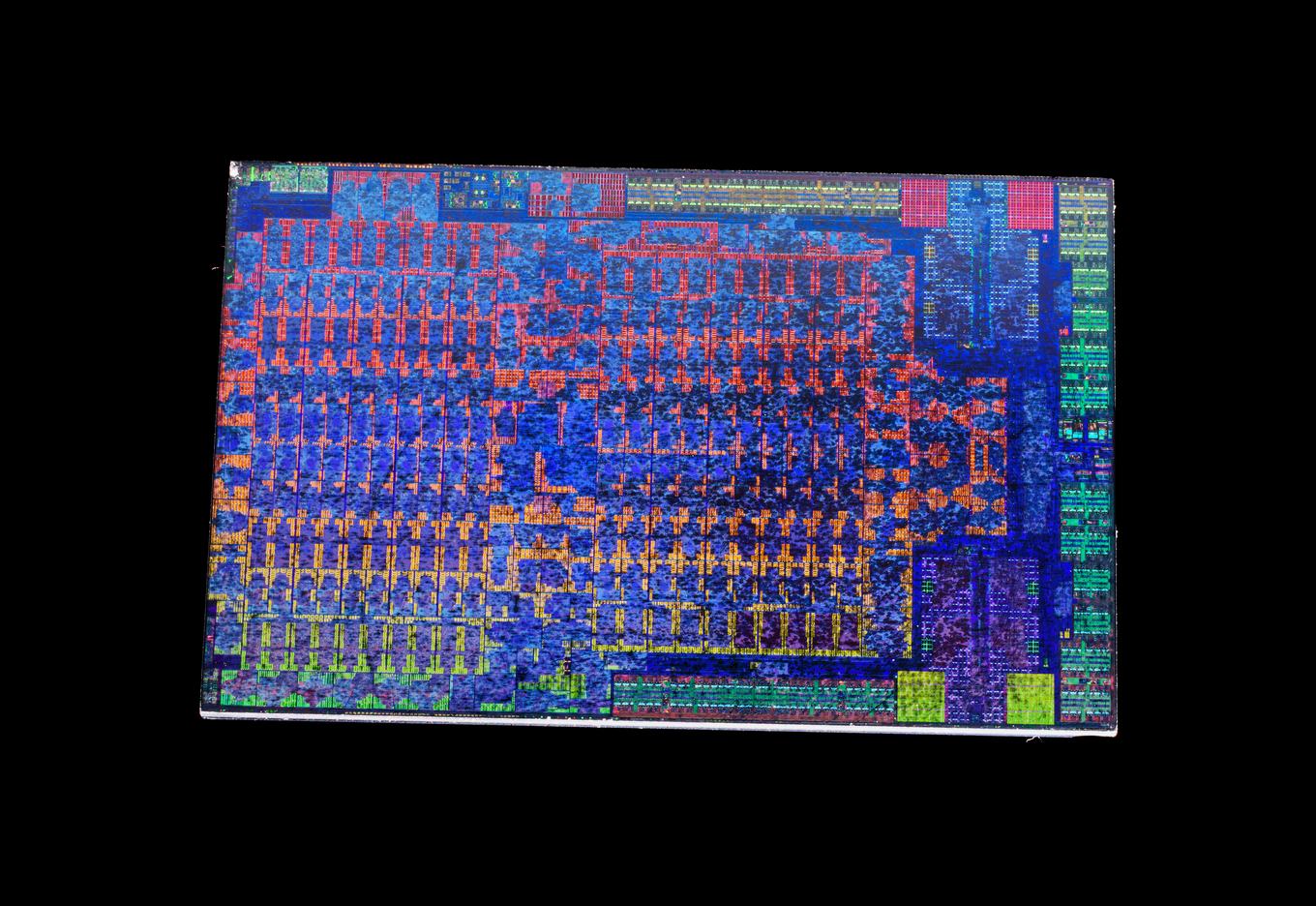

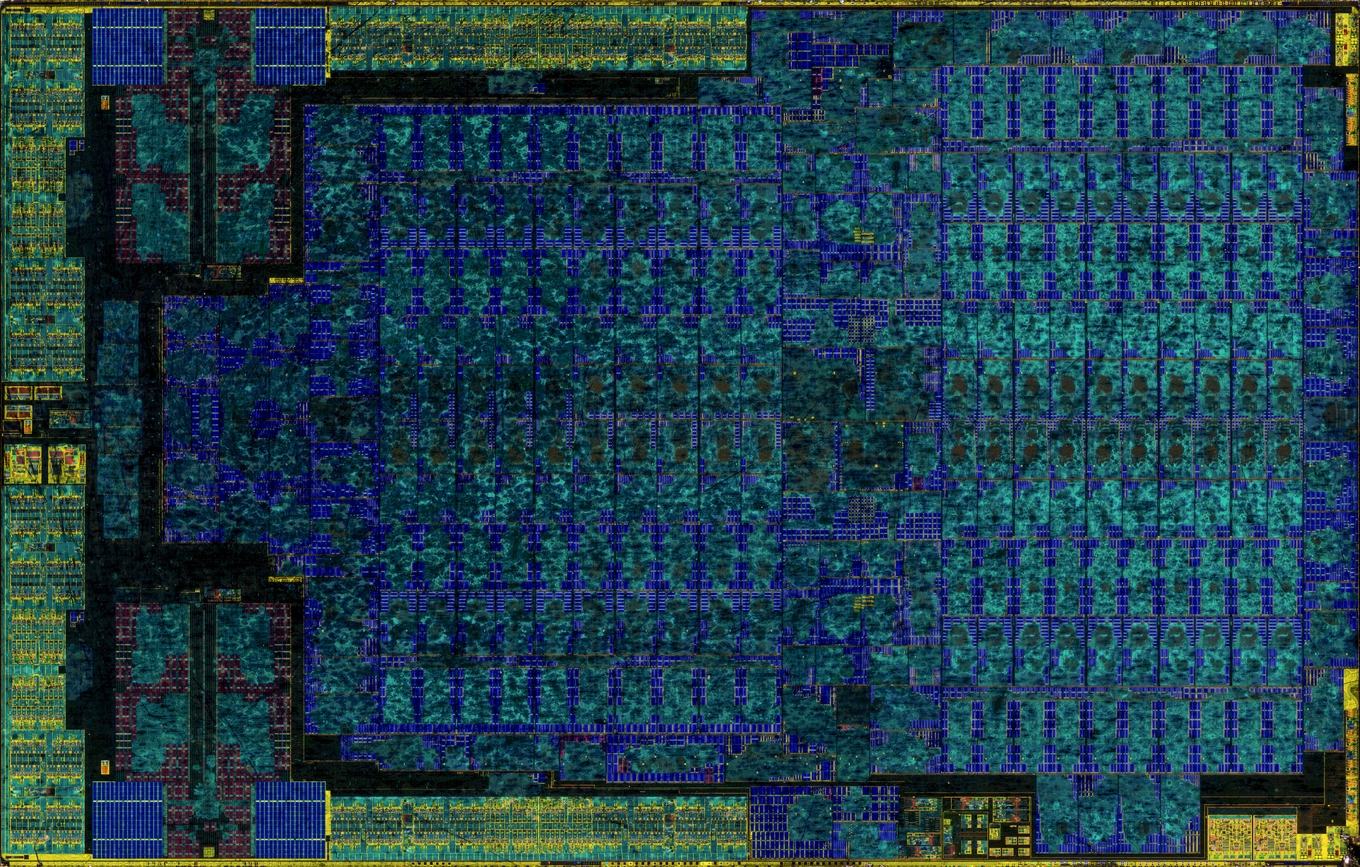

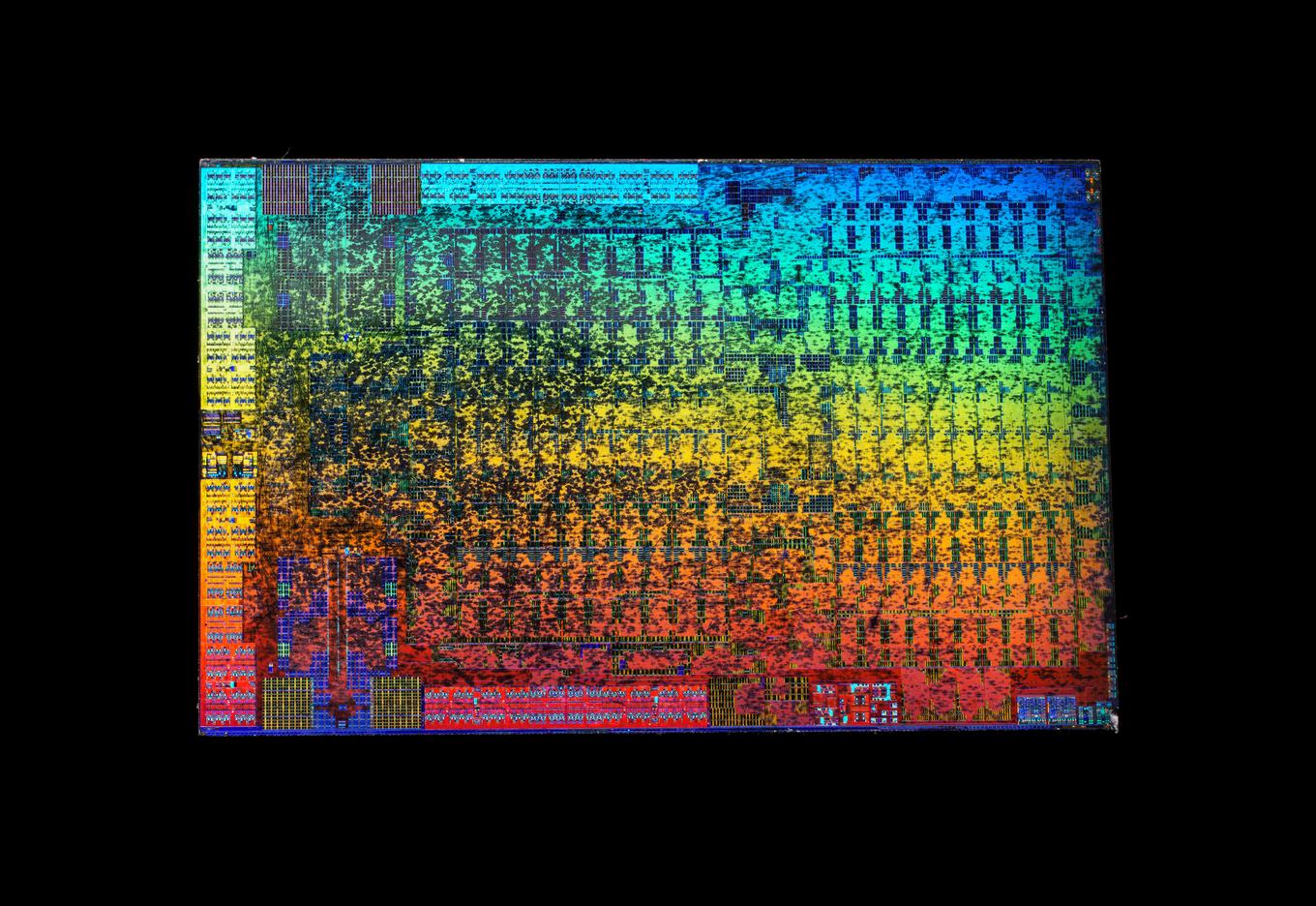

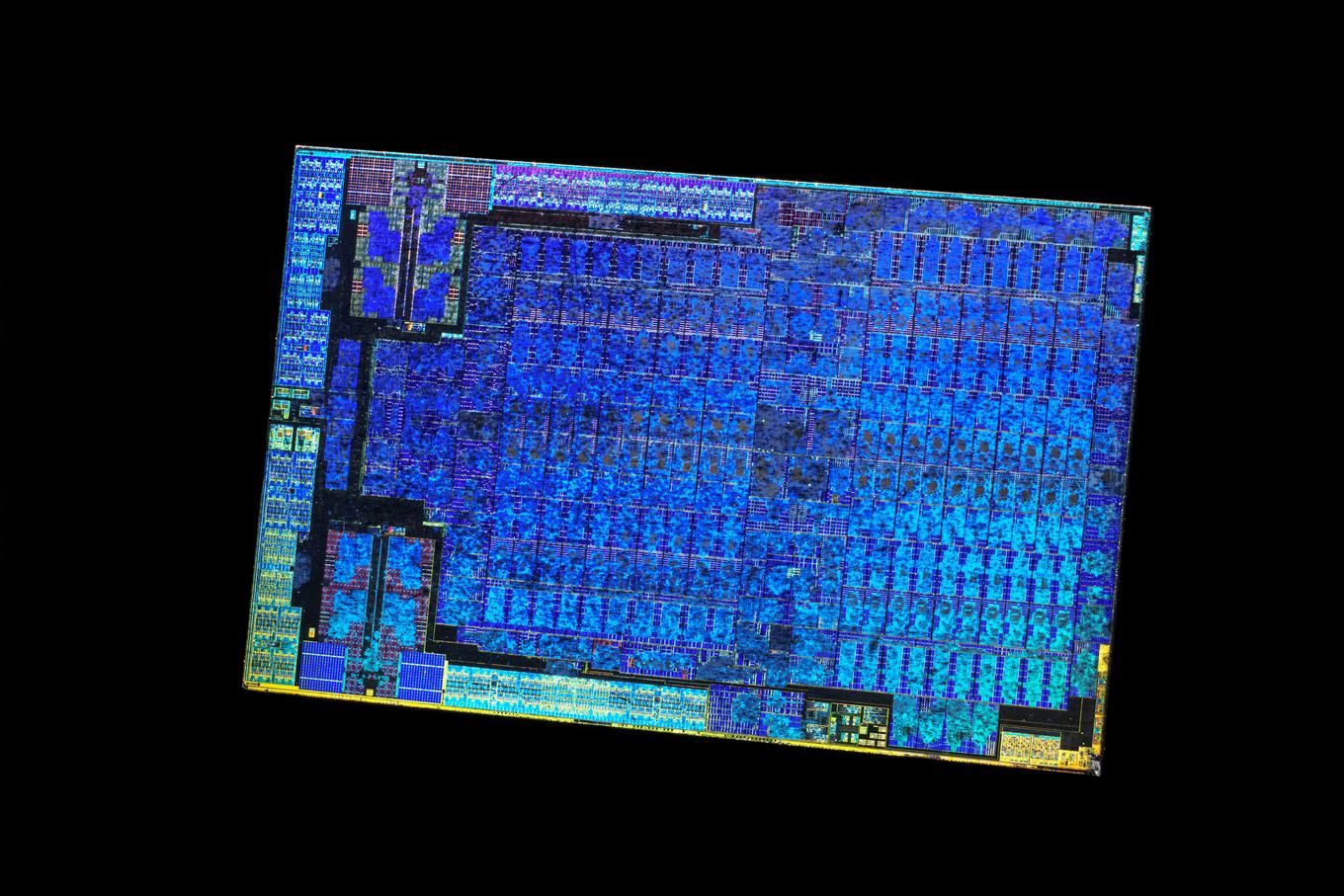

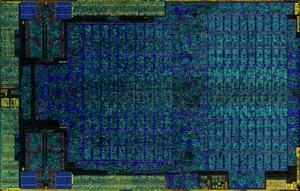

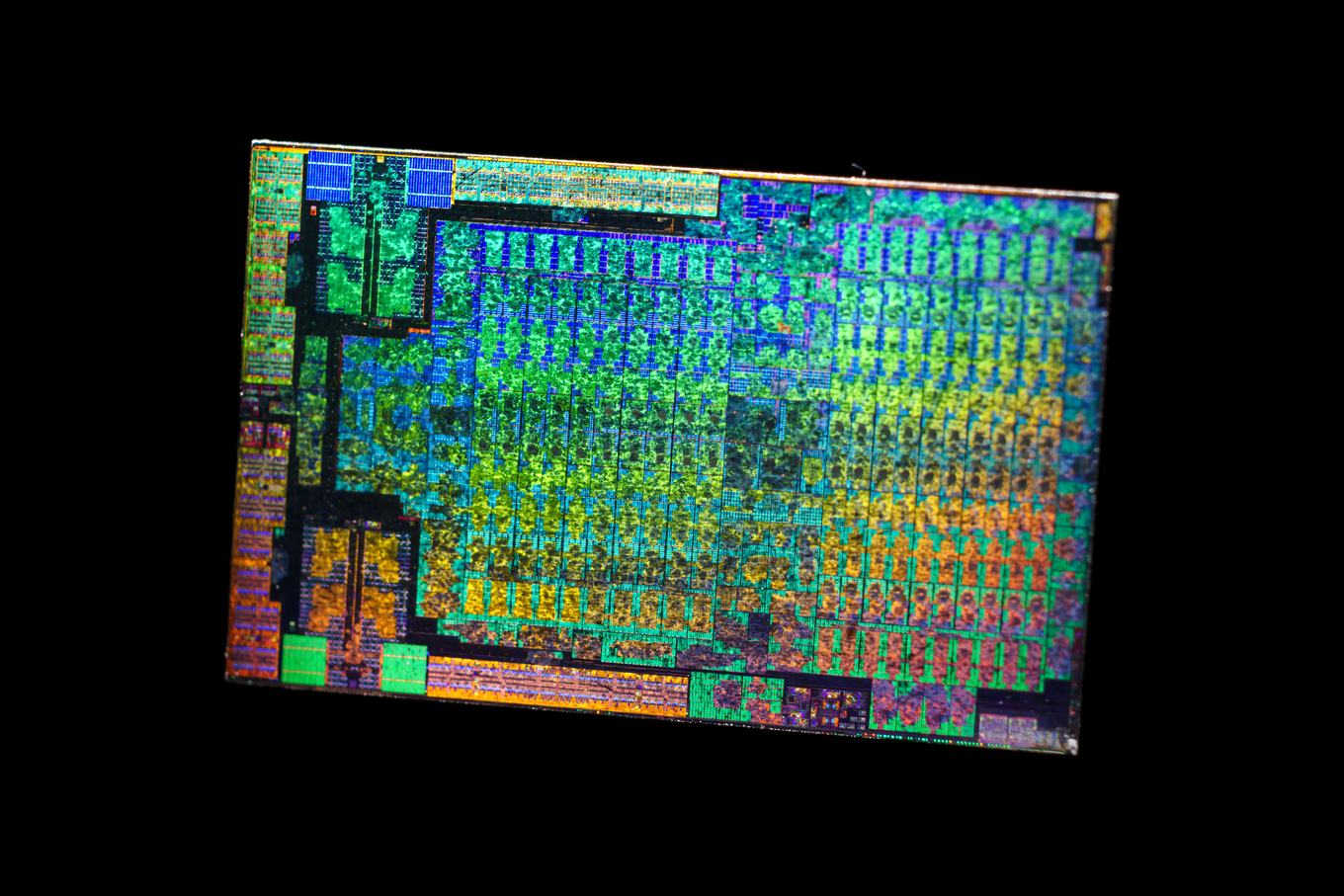

Auf den Dieshots sind in einem großen Bereich in der Mitte die Shadereinheiten der Grafikeinheit zu sehen. Die vier CPU-Kerne befinden sich links, jeweils vier über und unter den zulaufenden Strukturen der Polaris-GPU. Darüber hinaus sind die Speichercontroller und weitere Interfaces in den Randbereichen zu erkennen.

Die Aufnahmen sind mit einer Sony NEX-5T entstanden, die auf ein Leitz-SECOLUX-6x6-Mikroskop aufgesteckt ist. Als Objektiv kommt ein Leitz NPL Fluotar 5x/0.09 oo/- zum Einsatz. Der Jaguar-Die misst 22,60 x 14,40 mm, demzufolge 325,44 mm².

Update

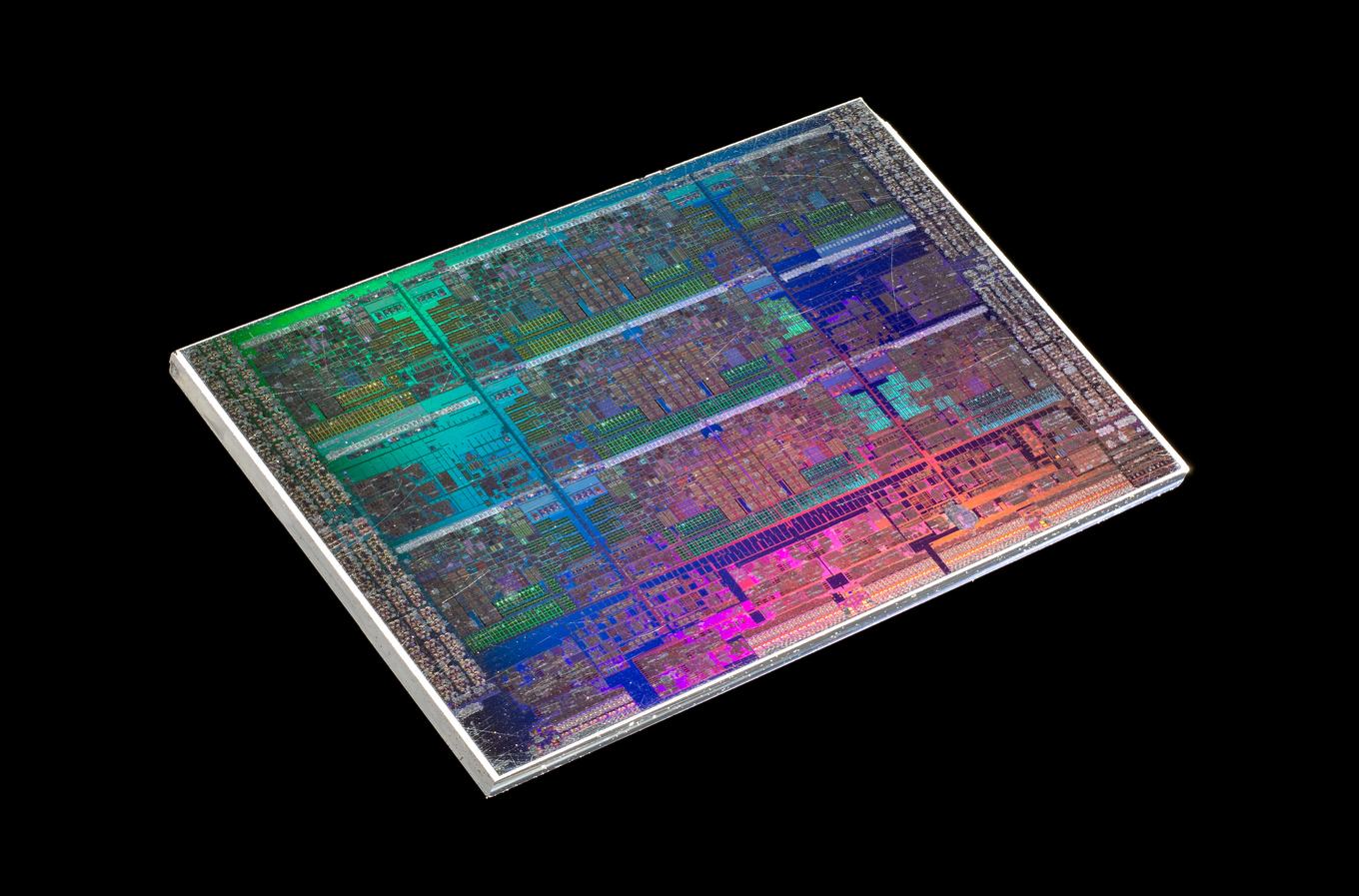

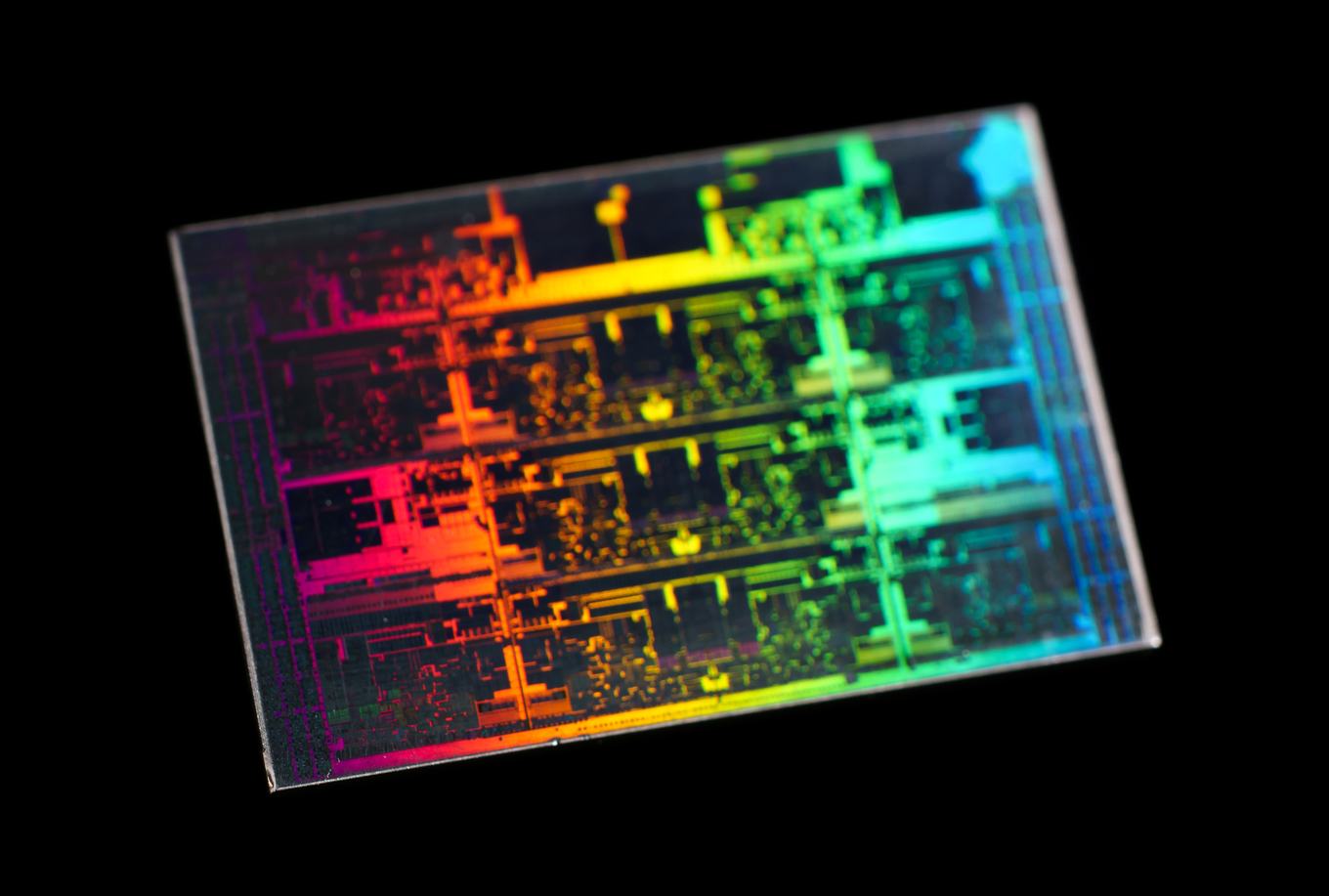

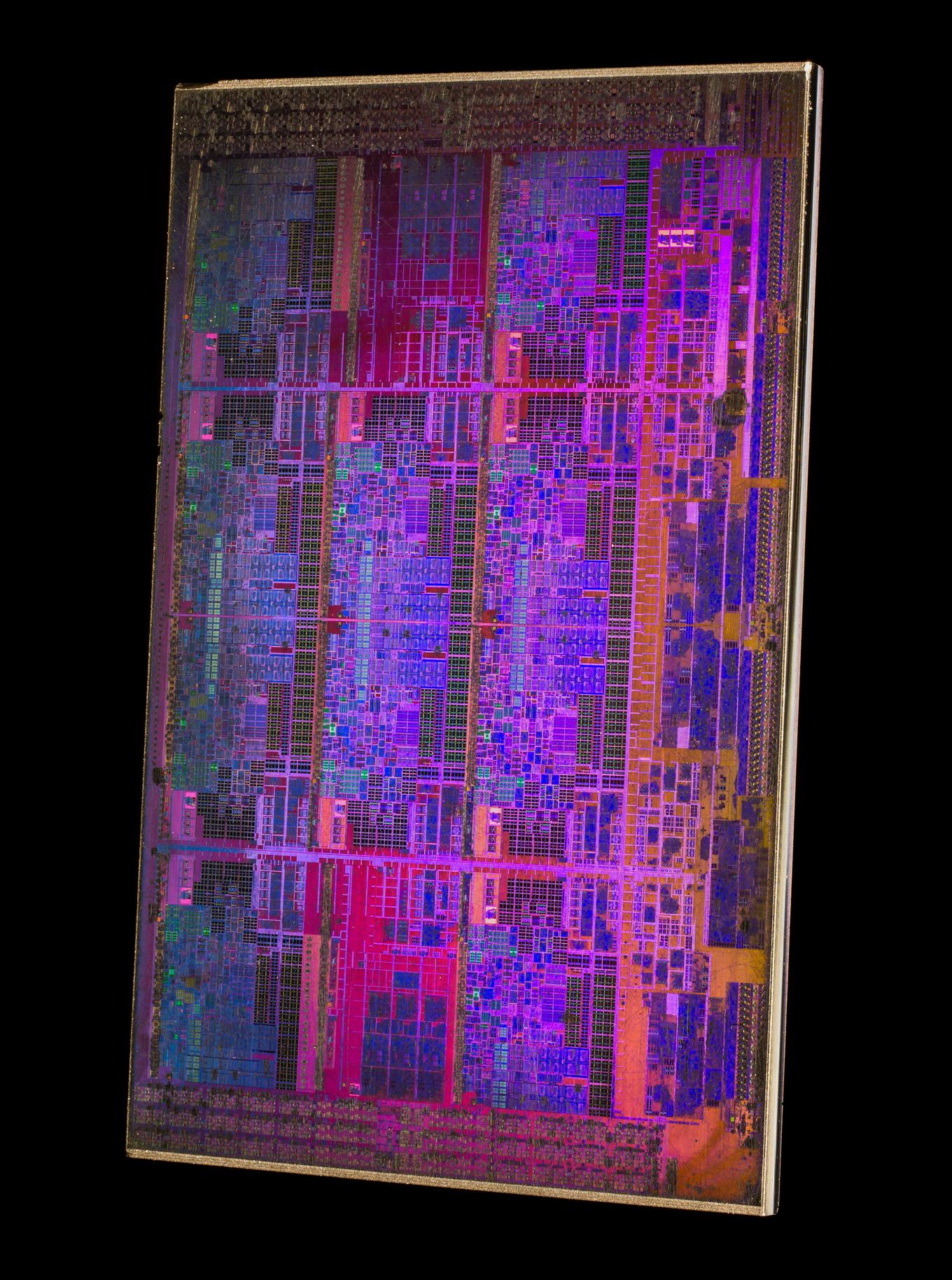

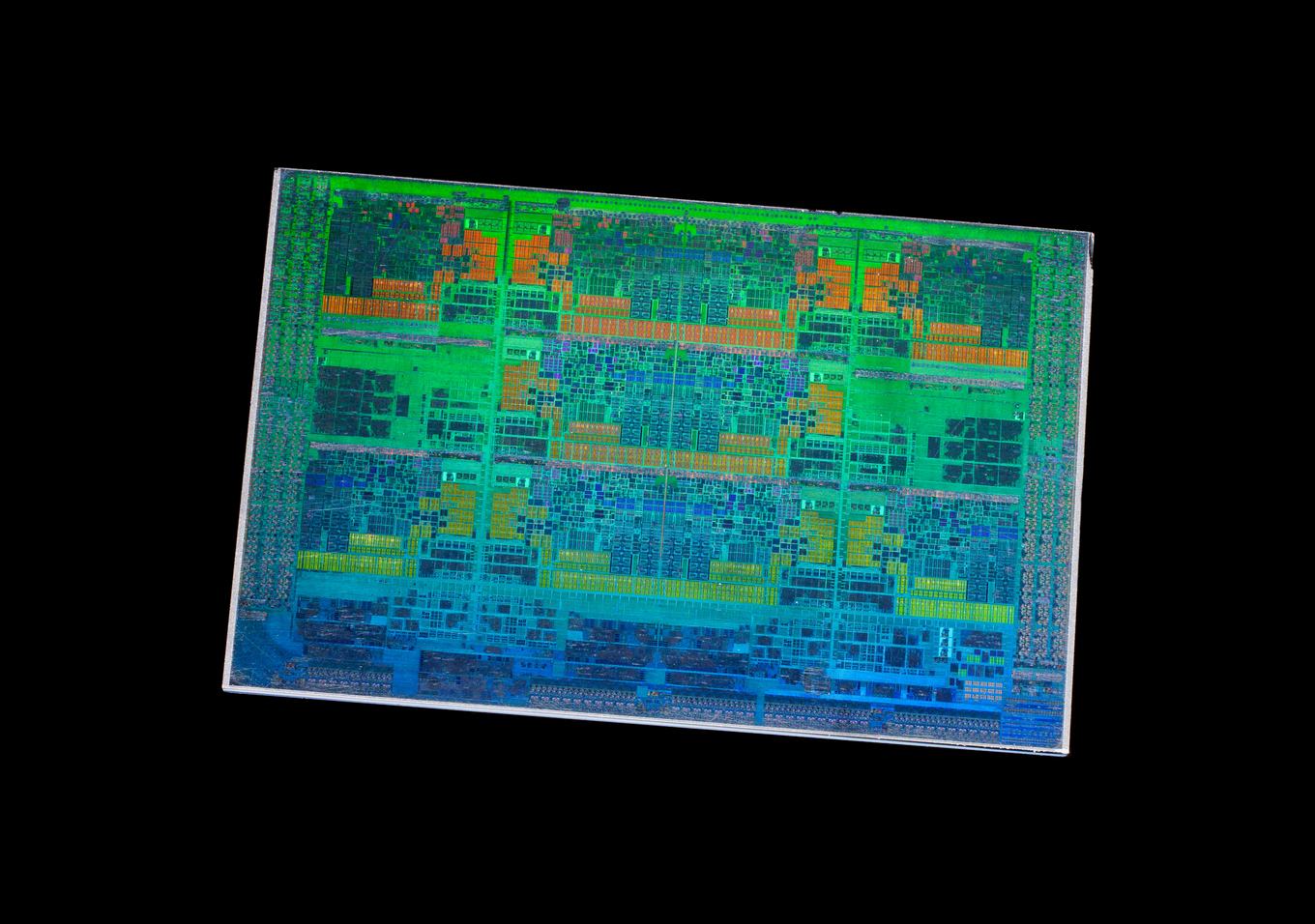

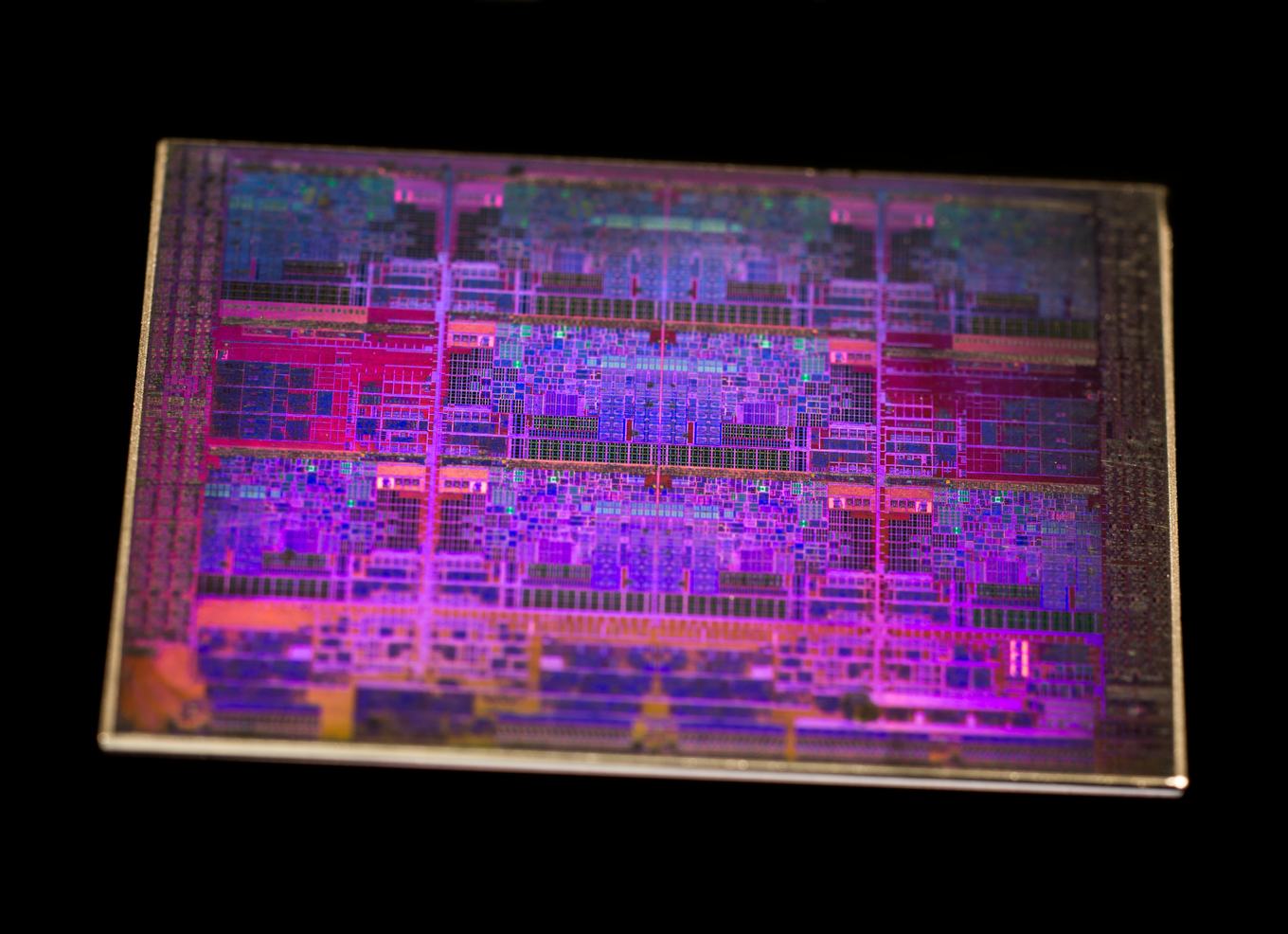

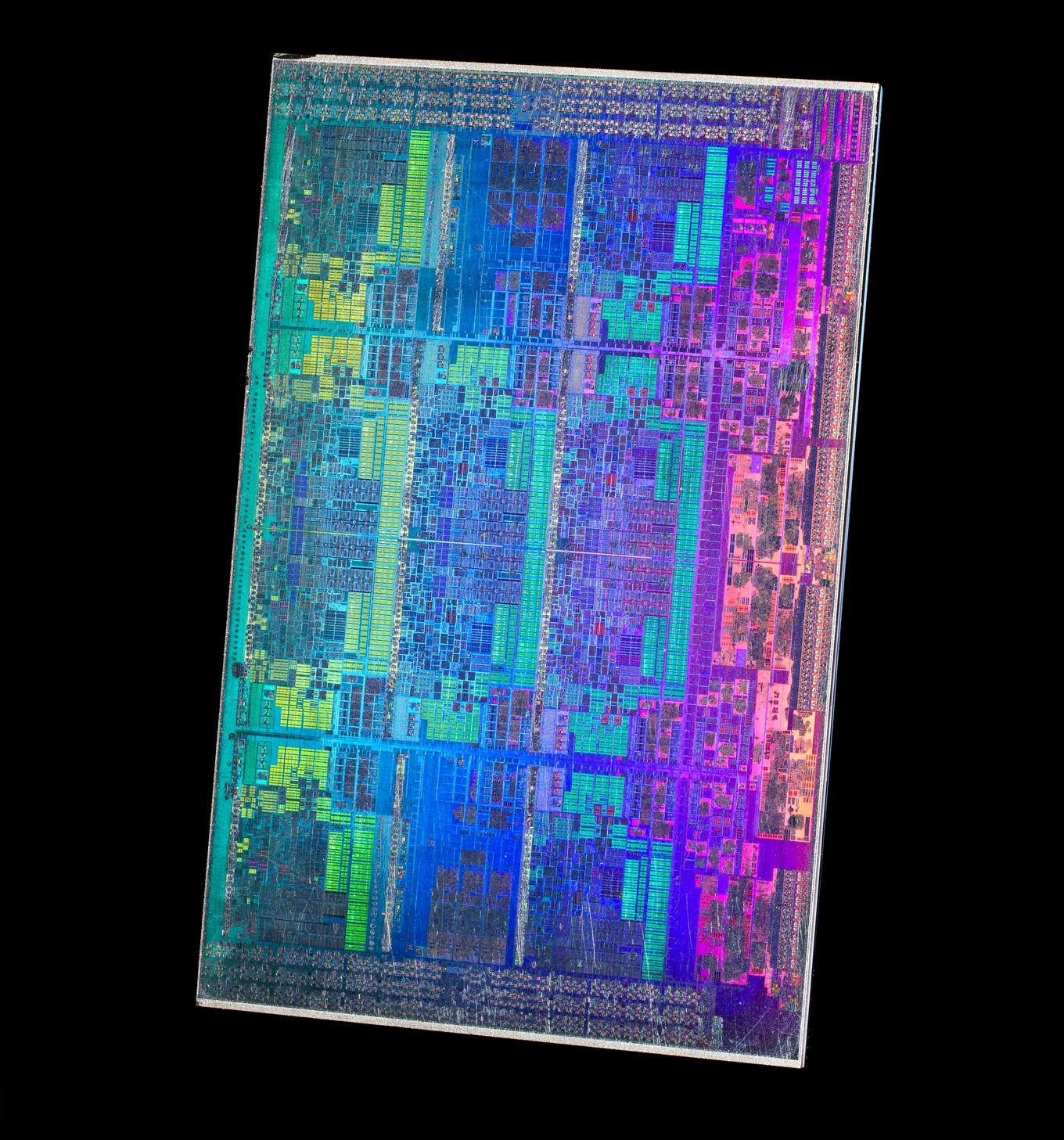

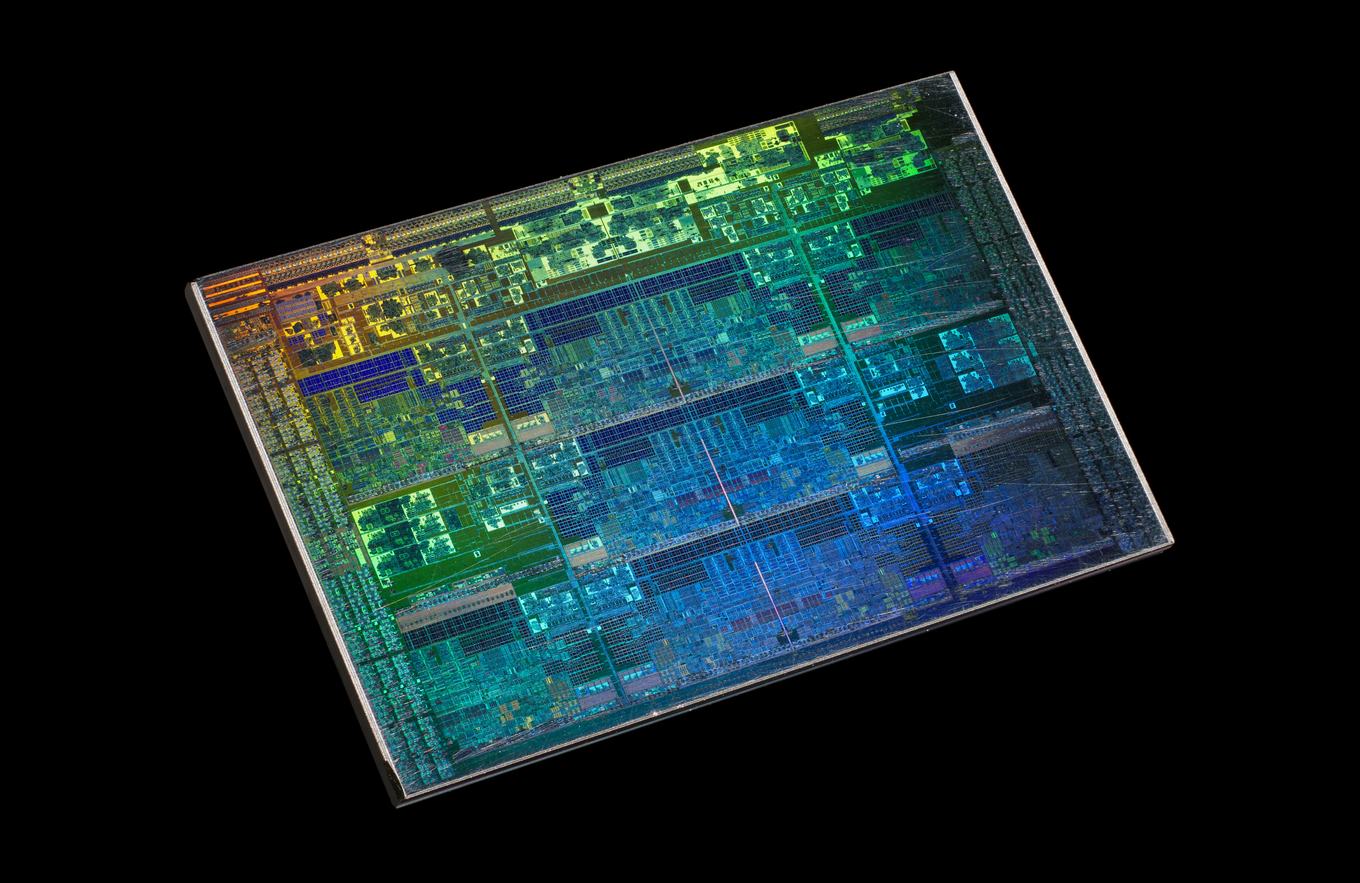

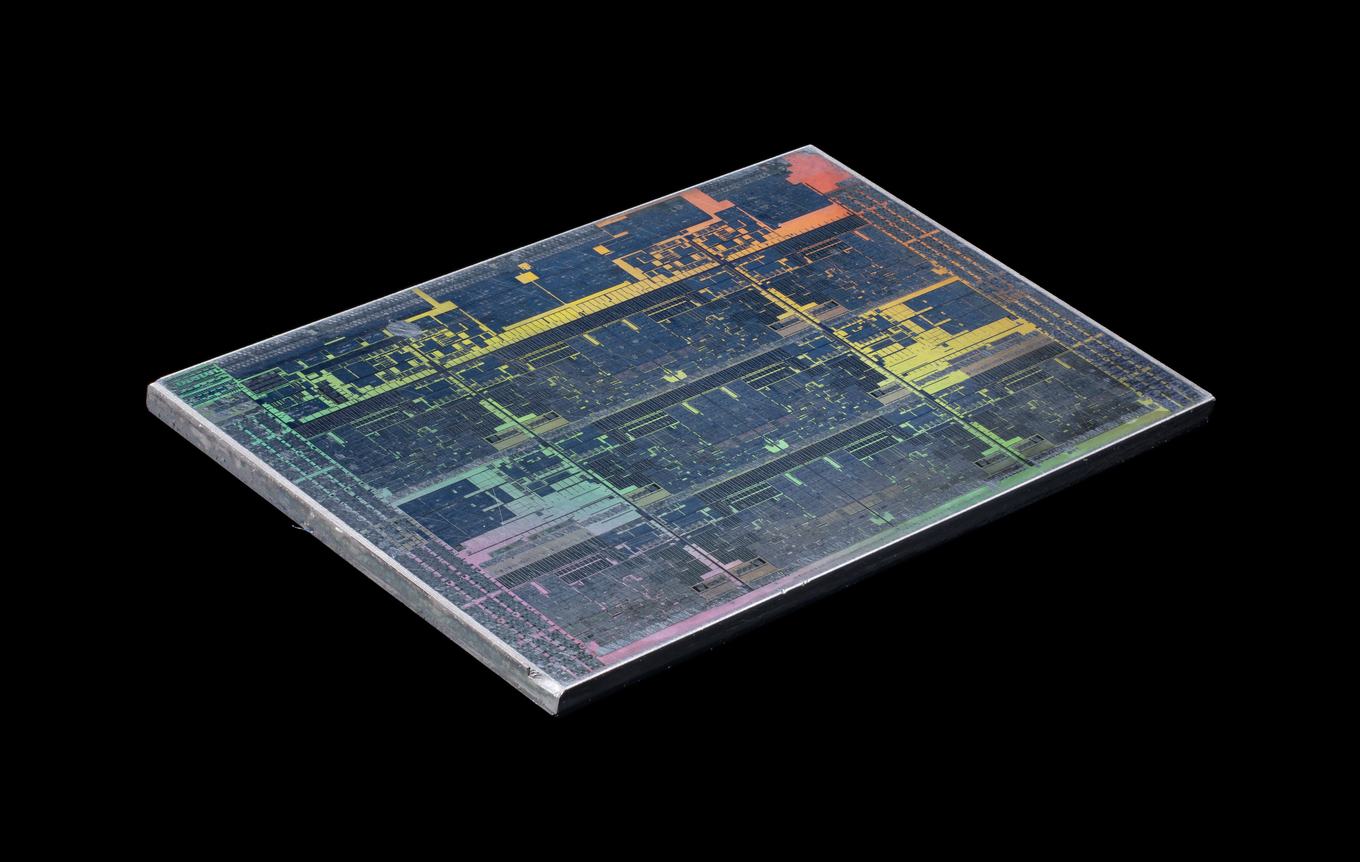

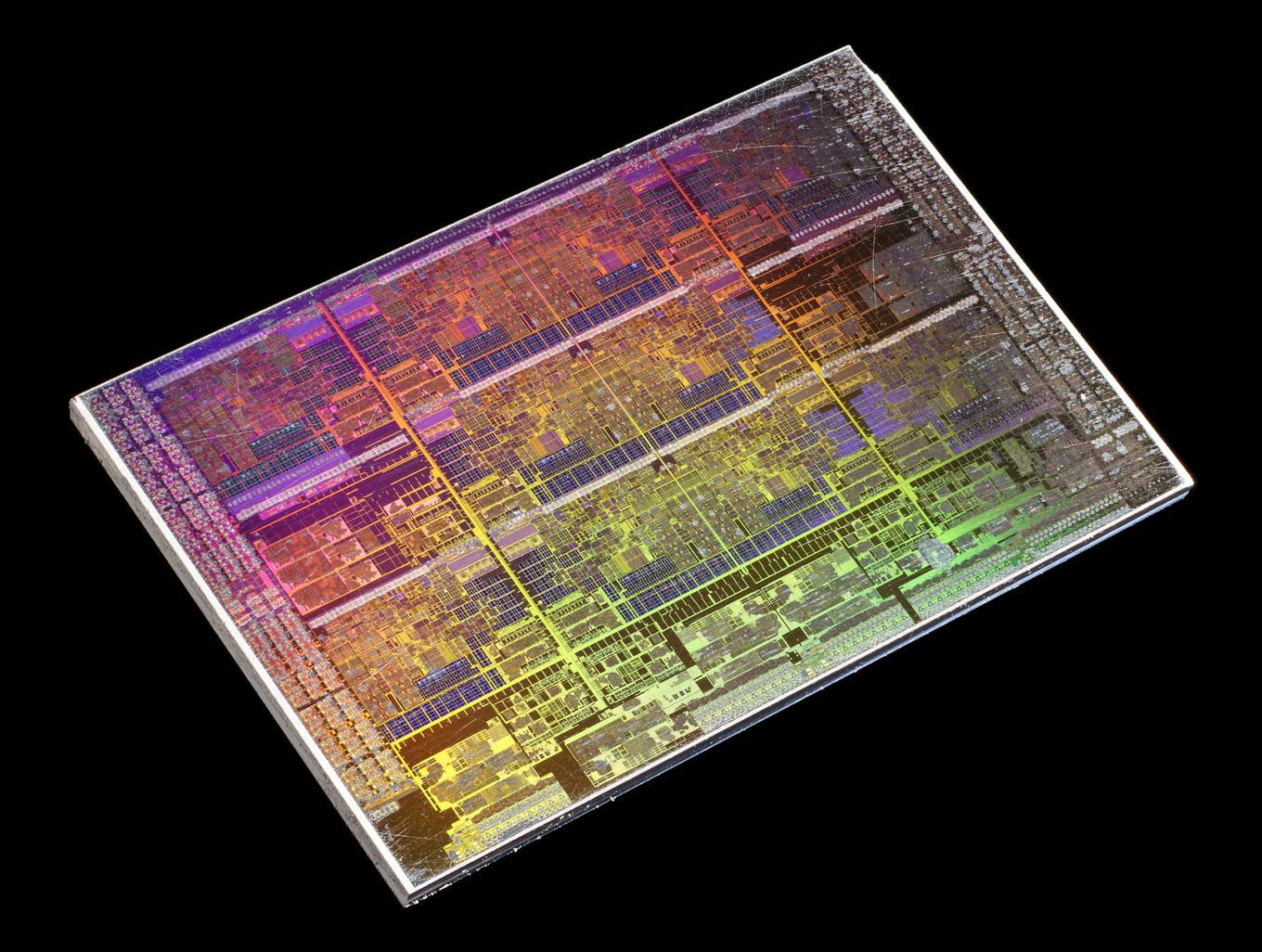

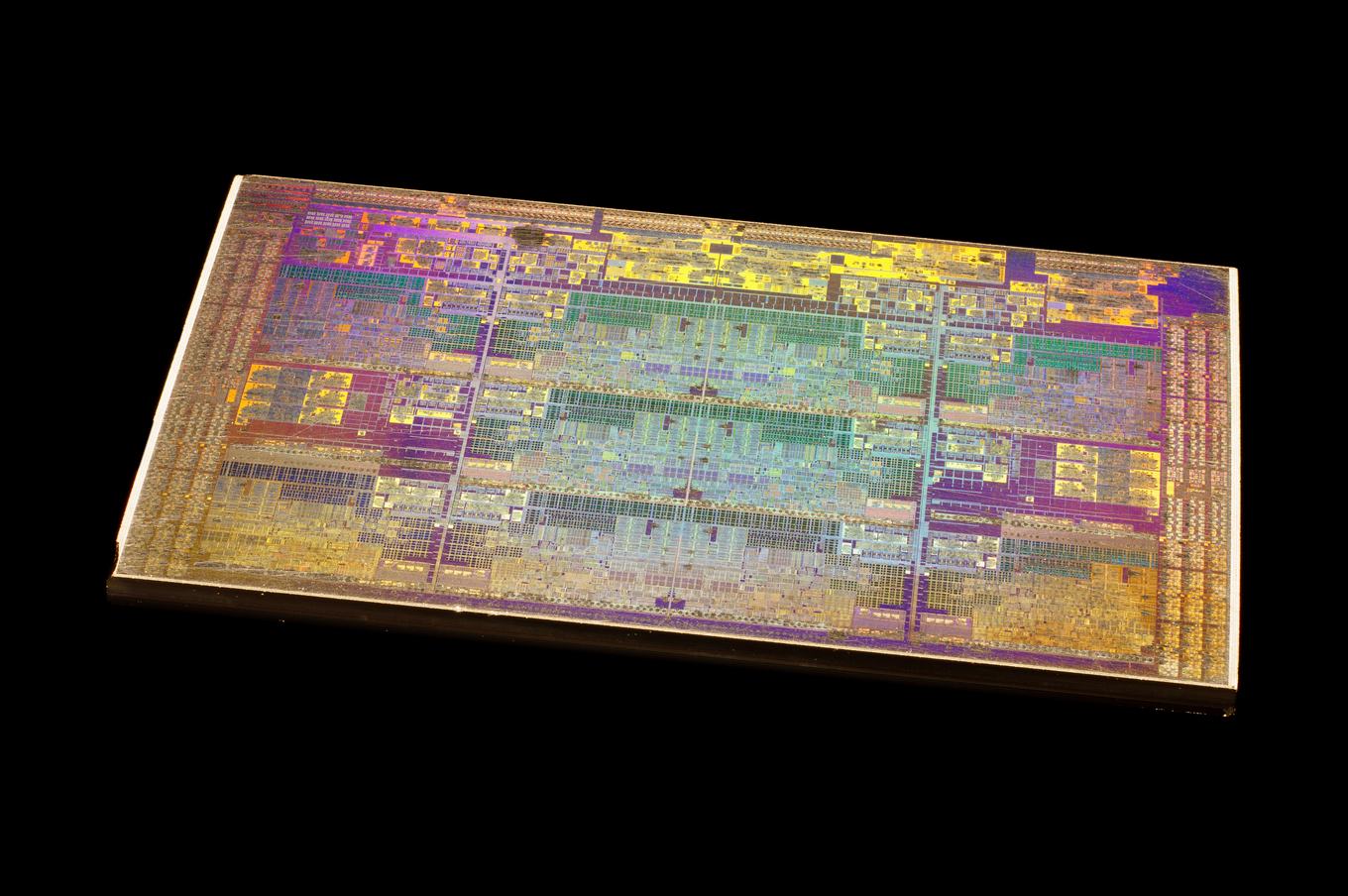

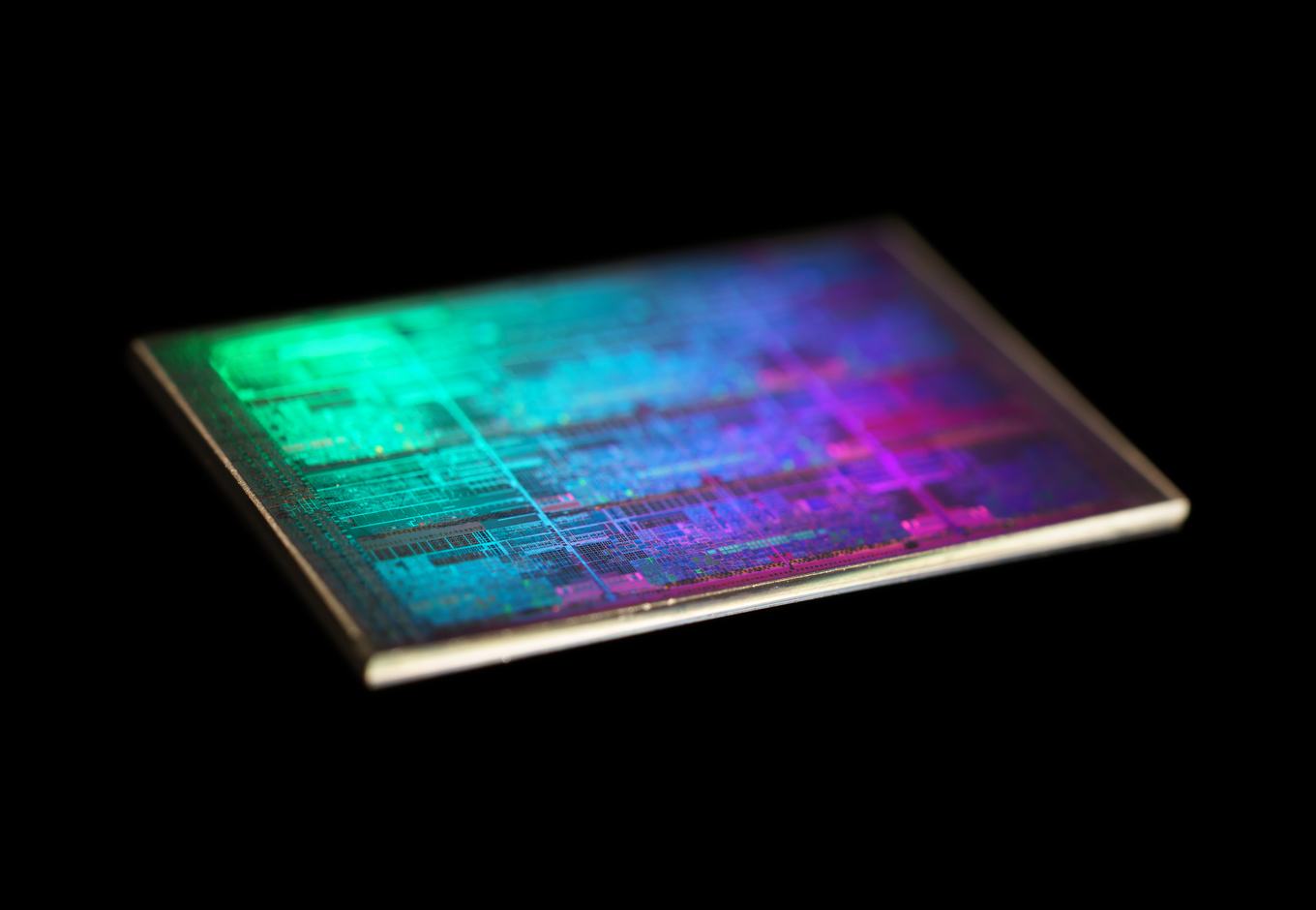

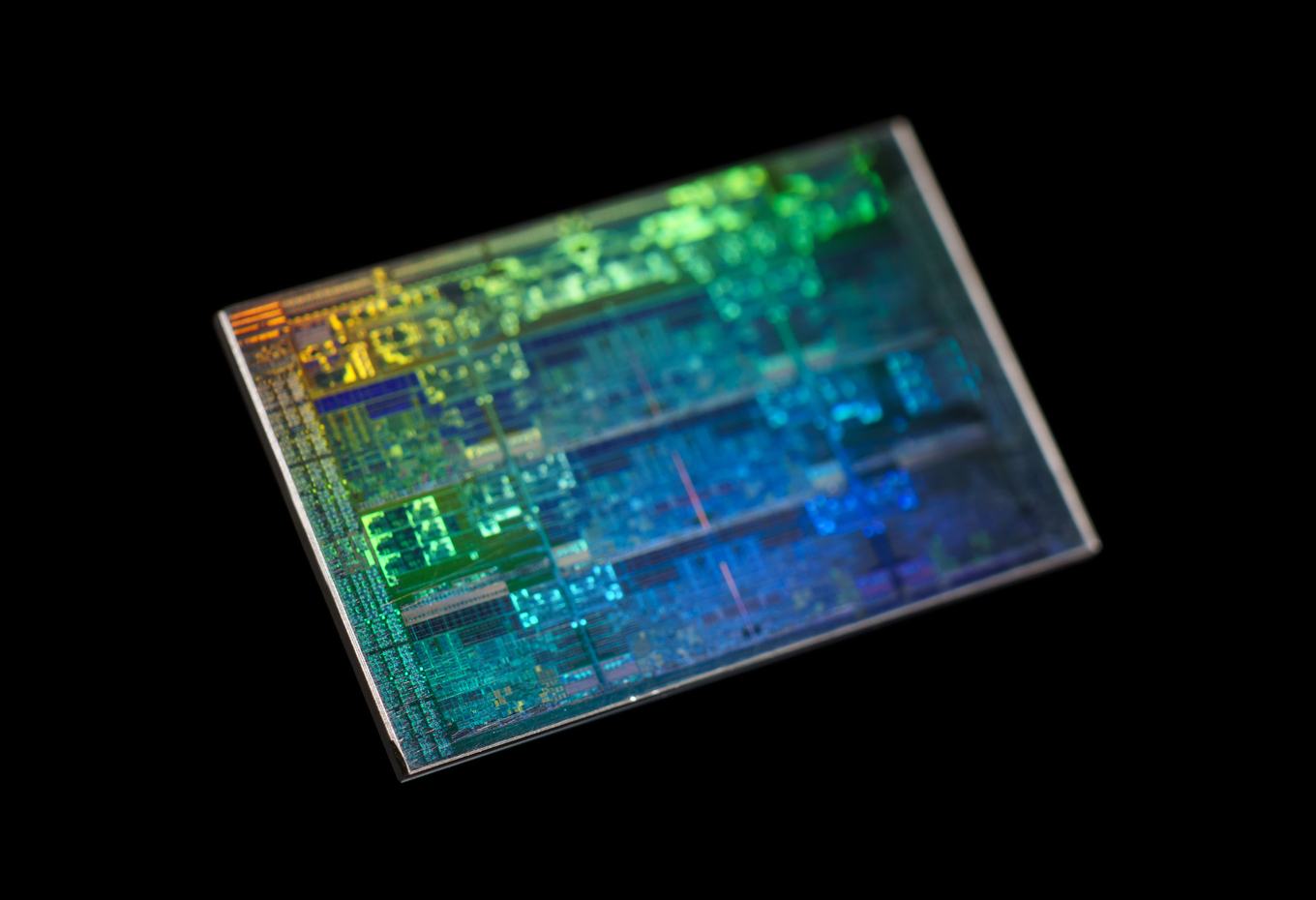

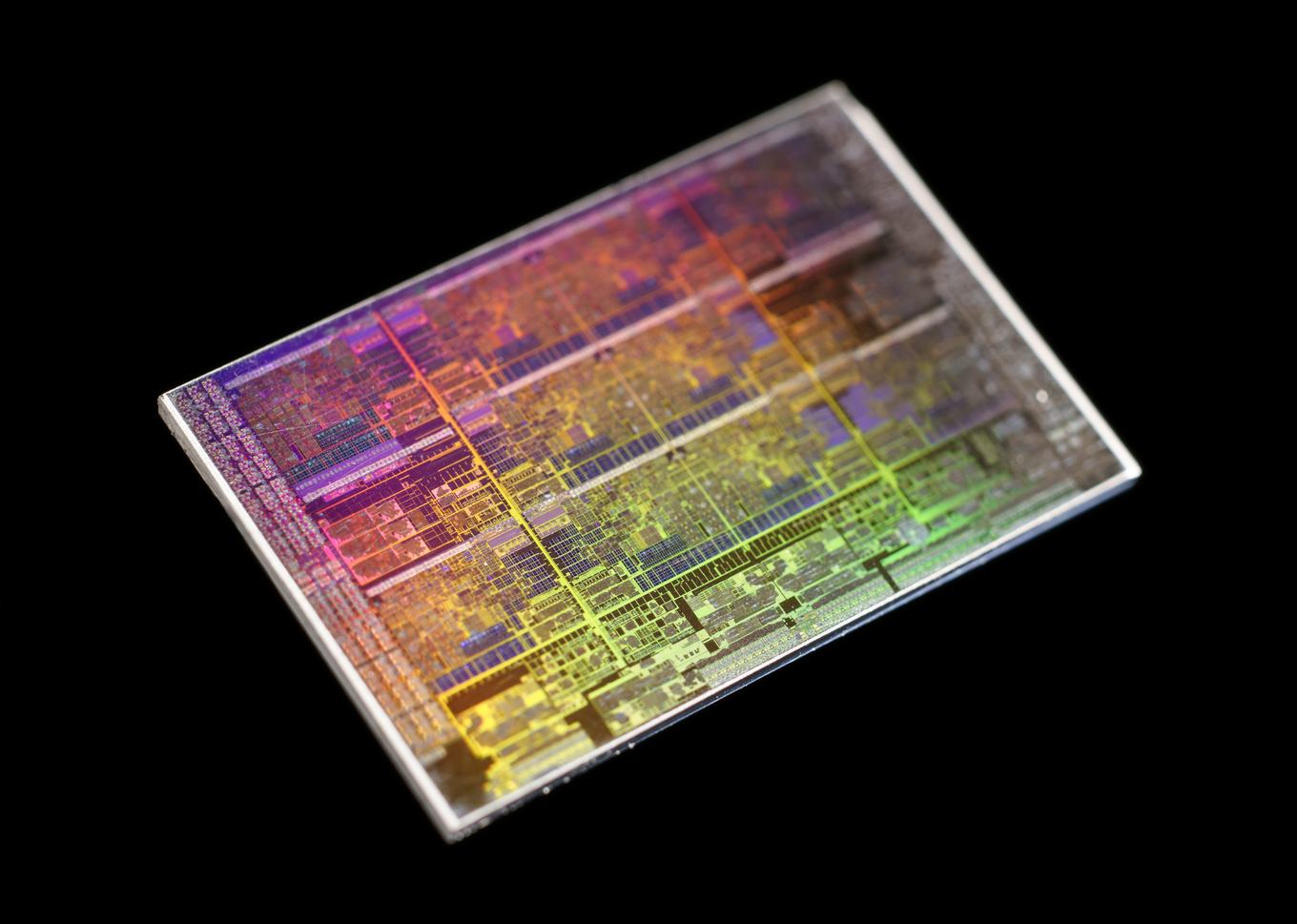

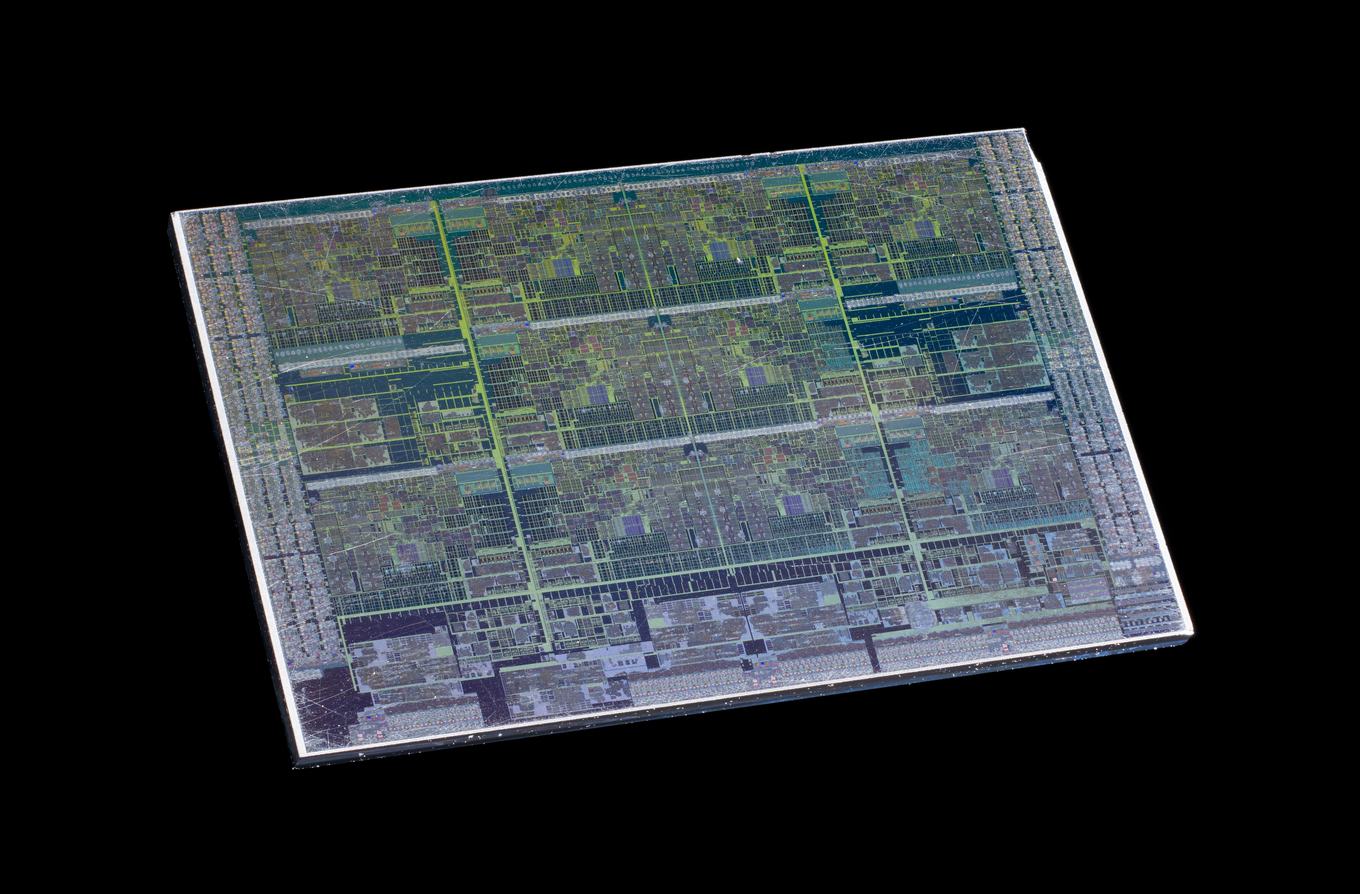

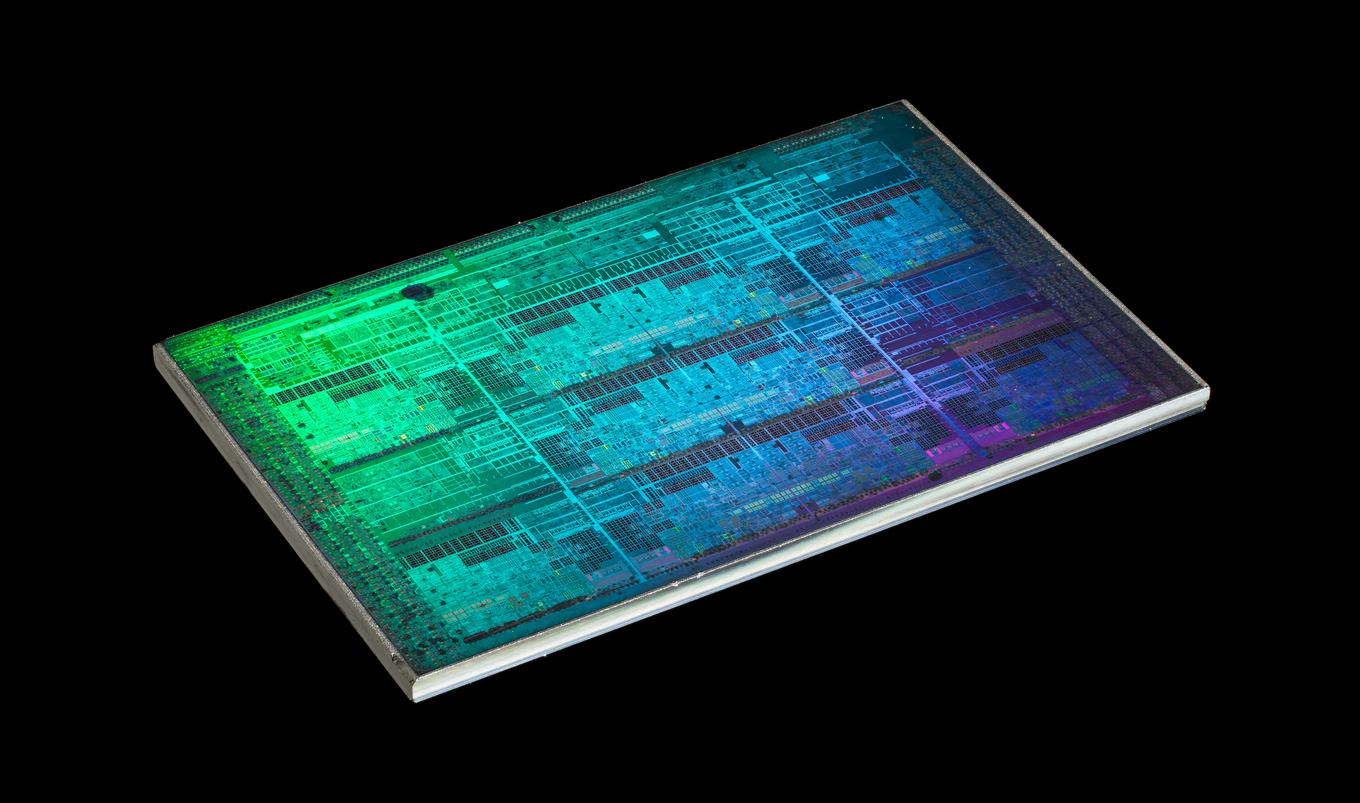

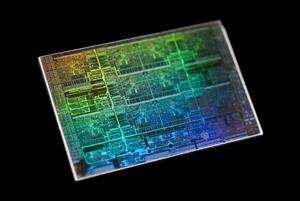

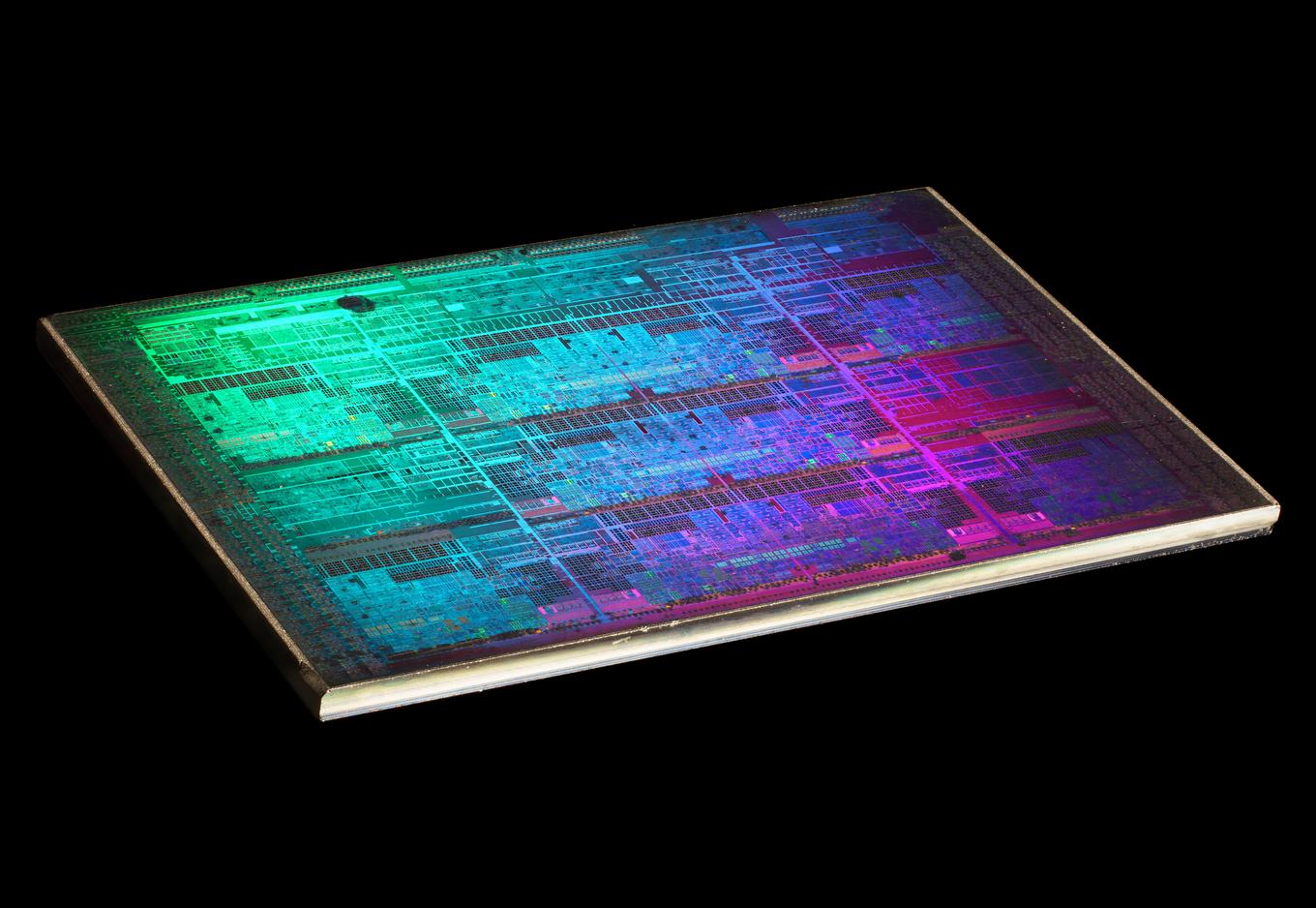

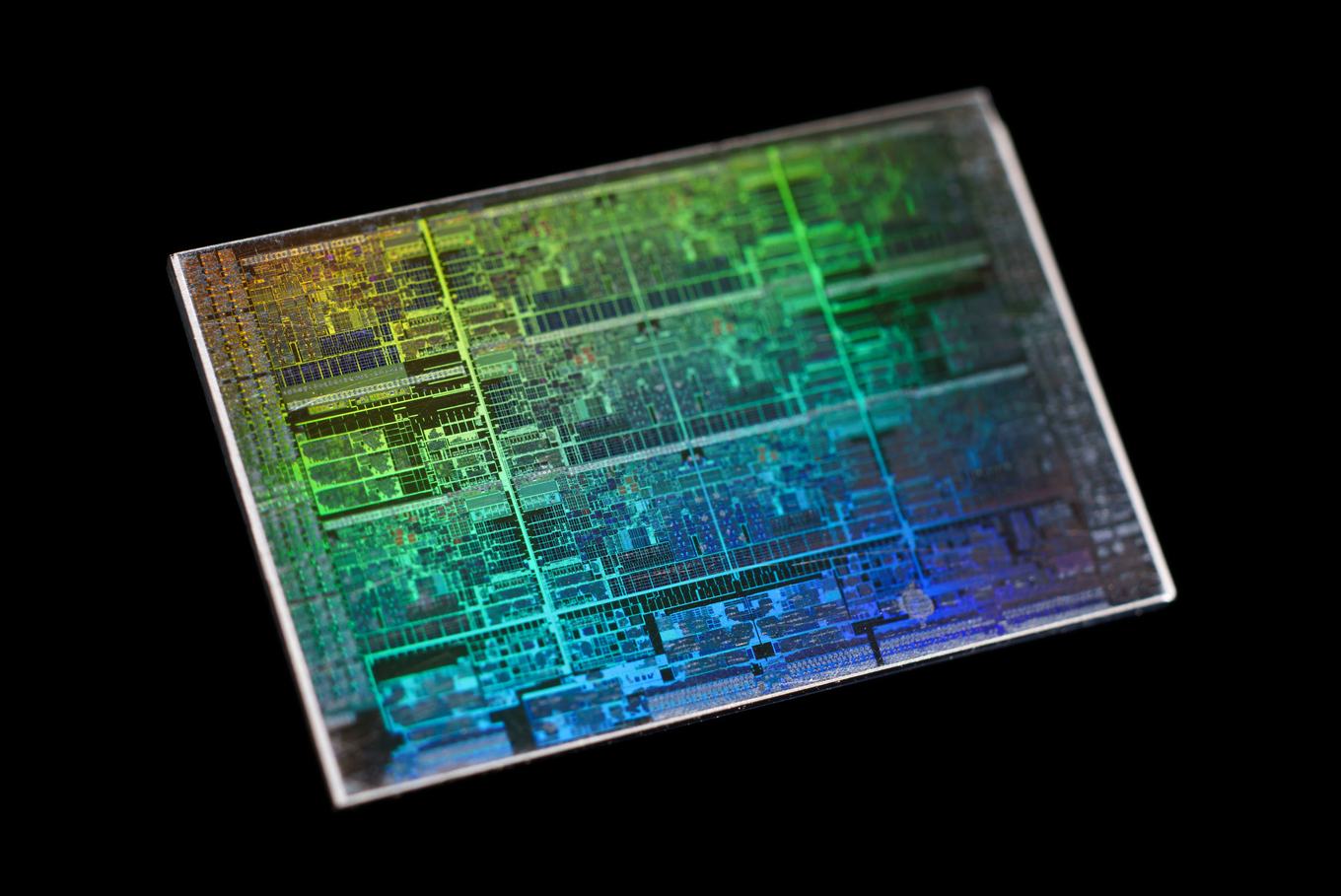

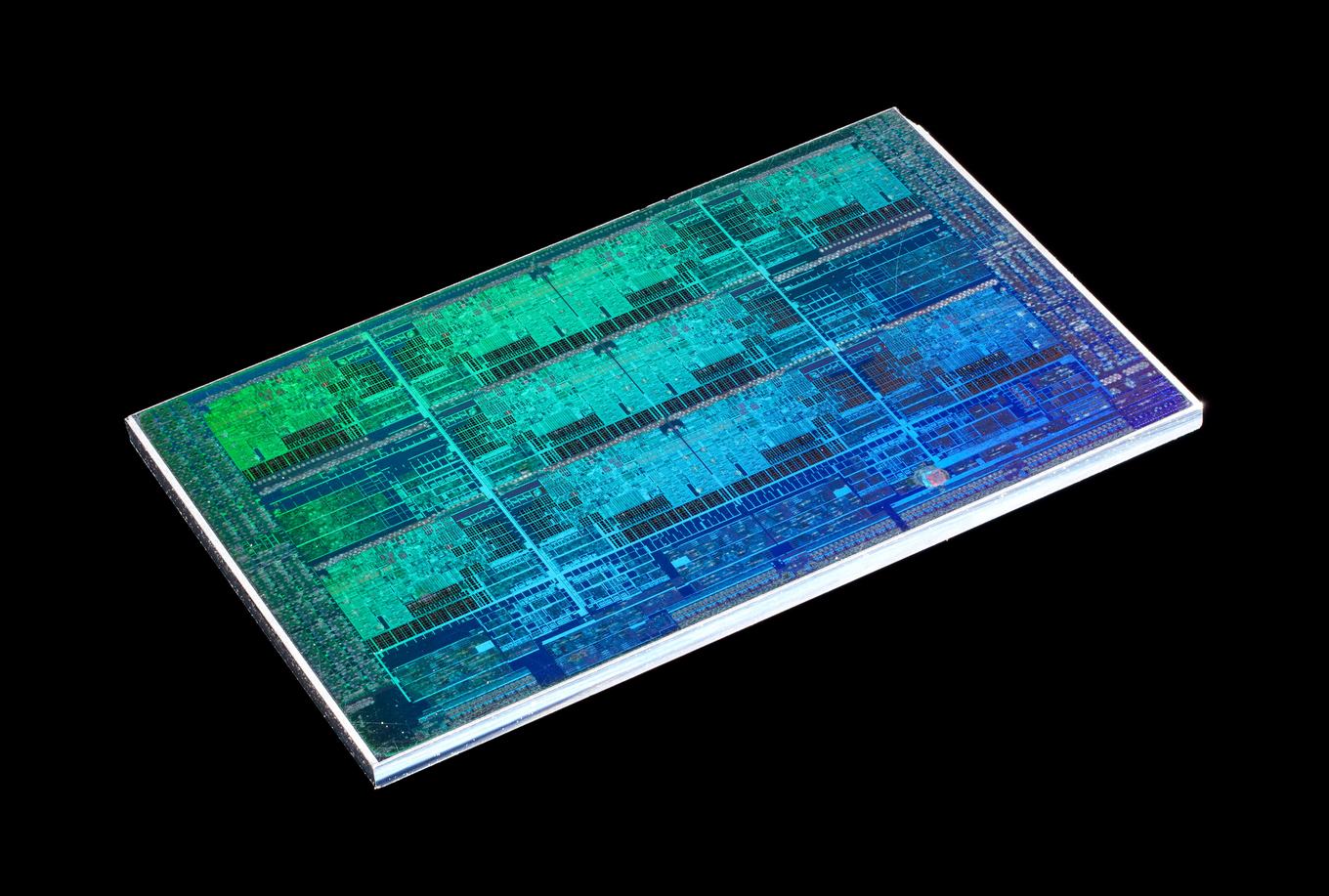

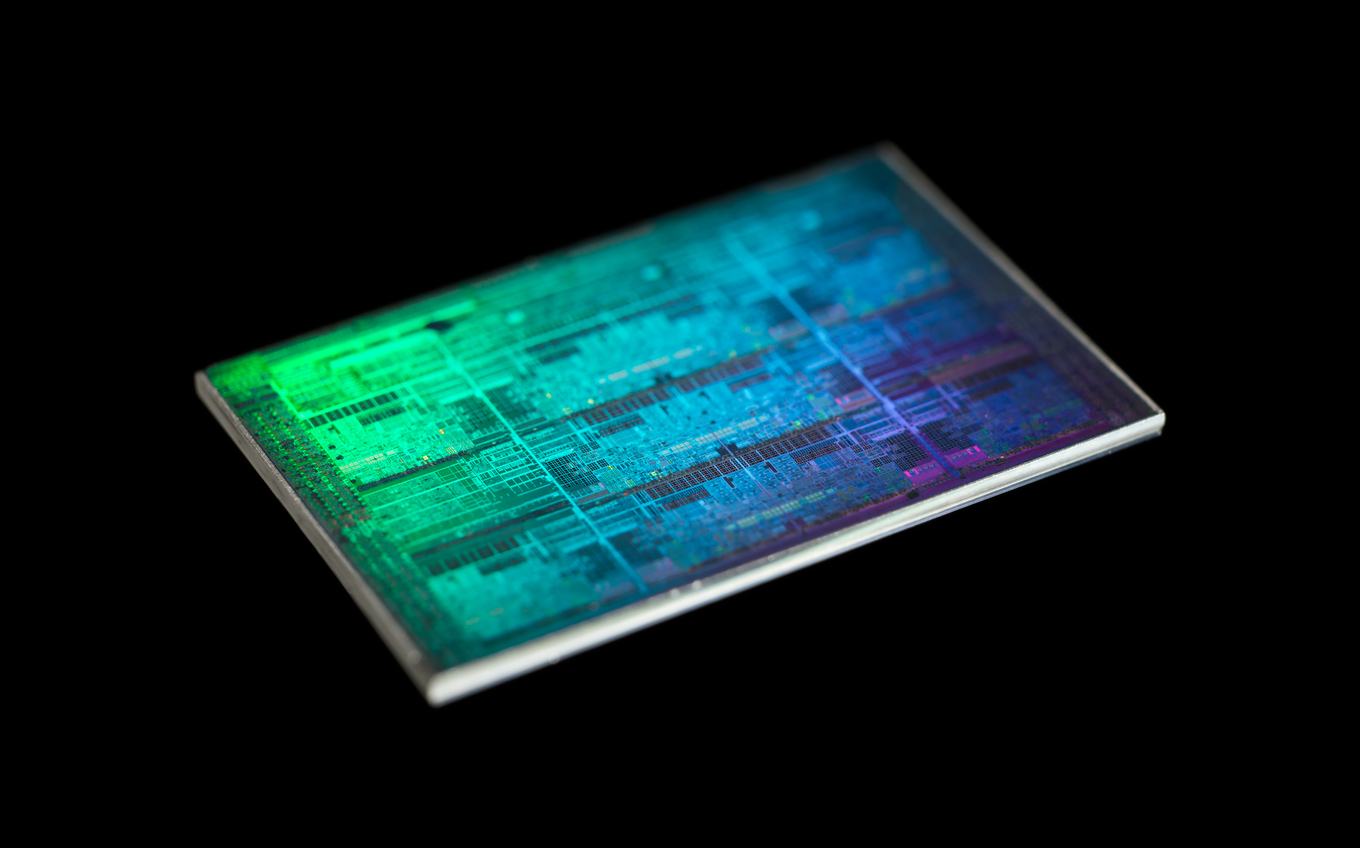

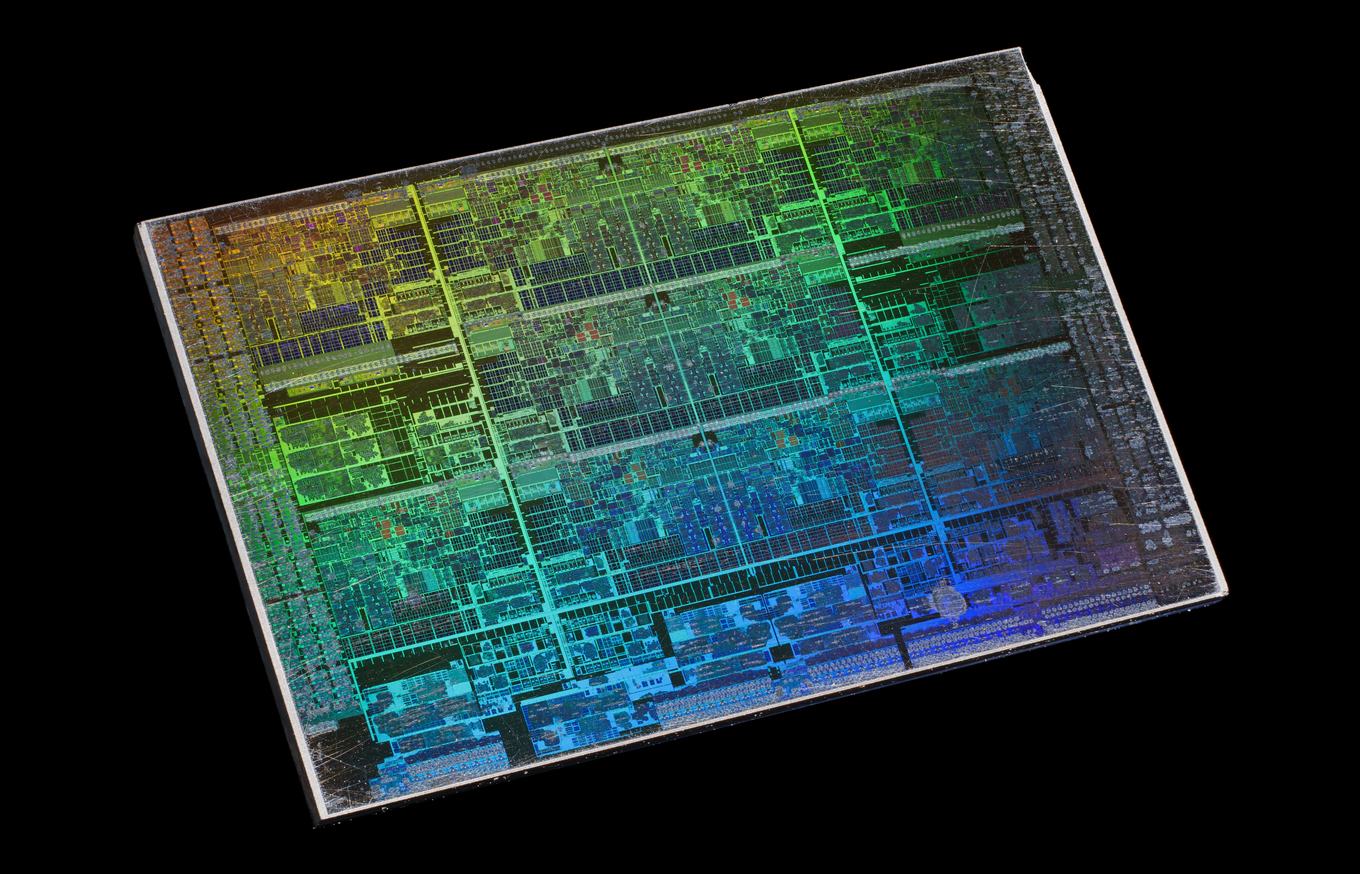

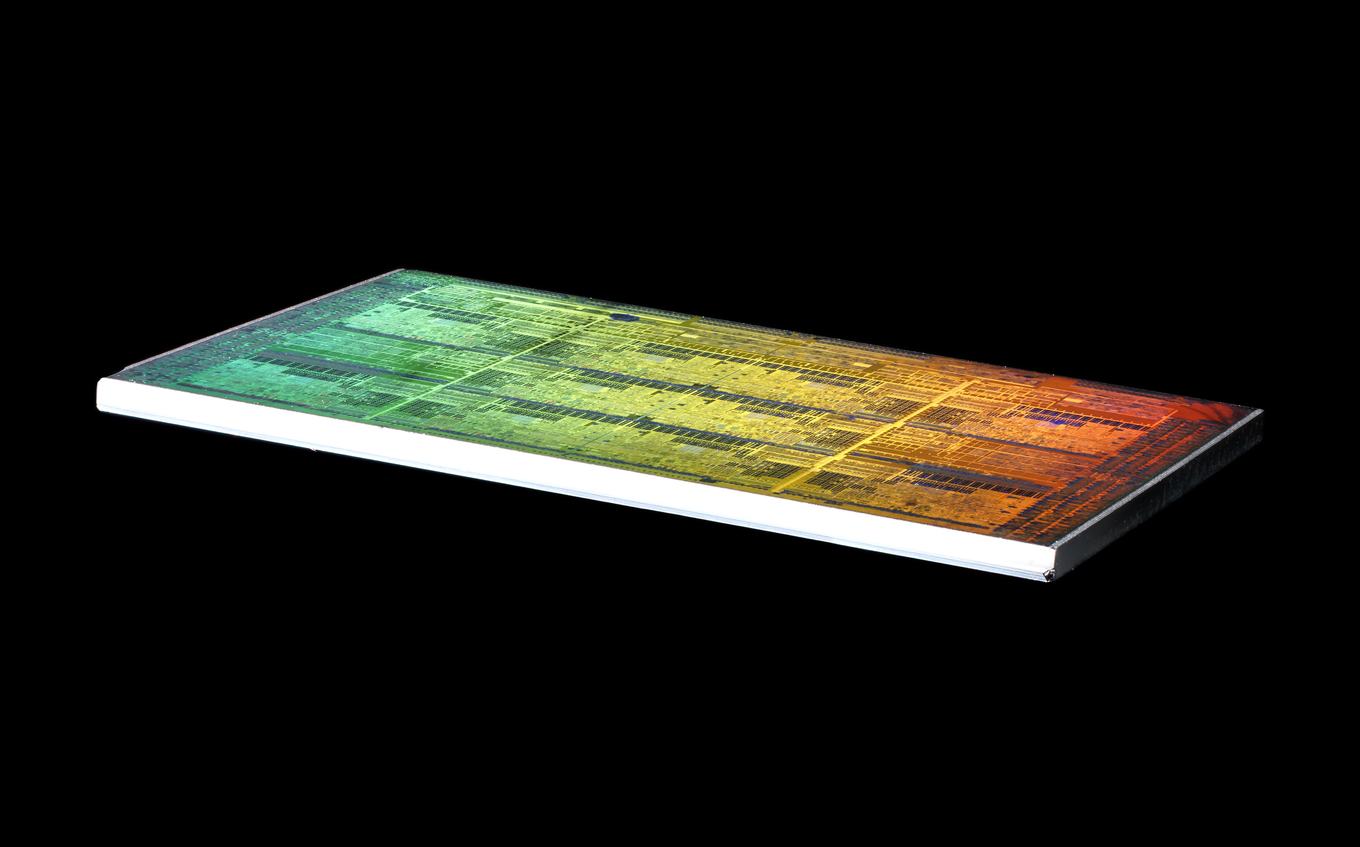

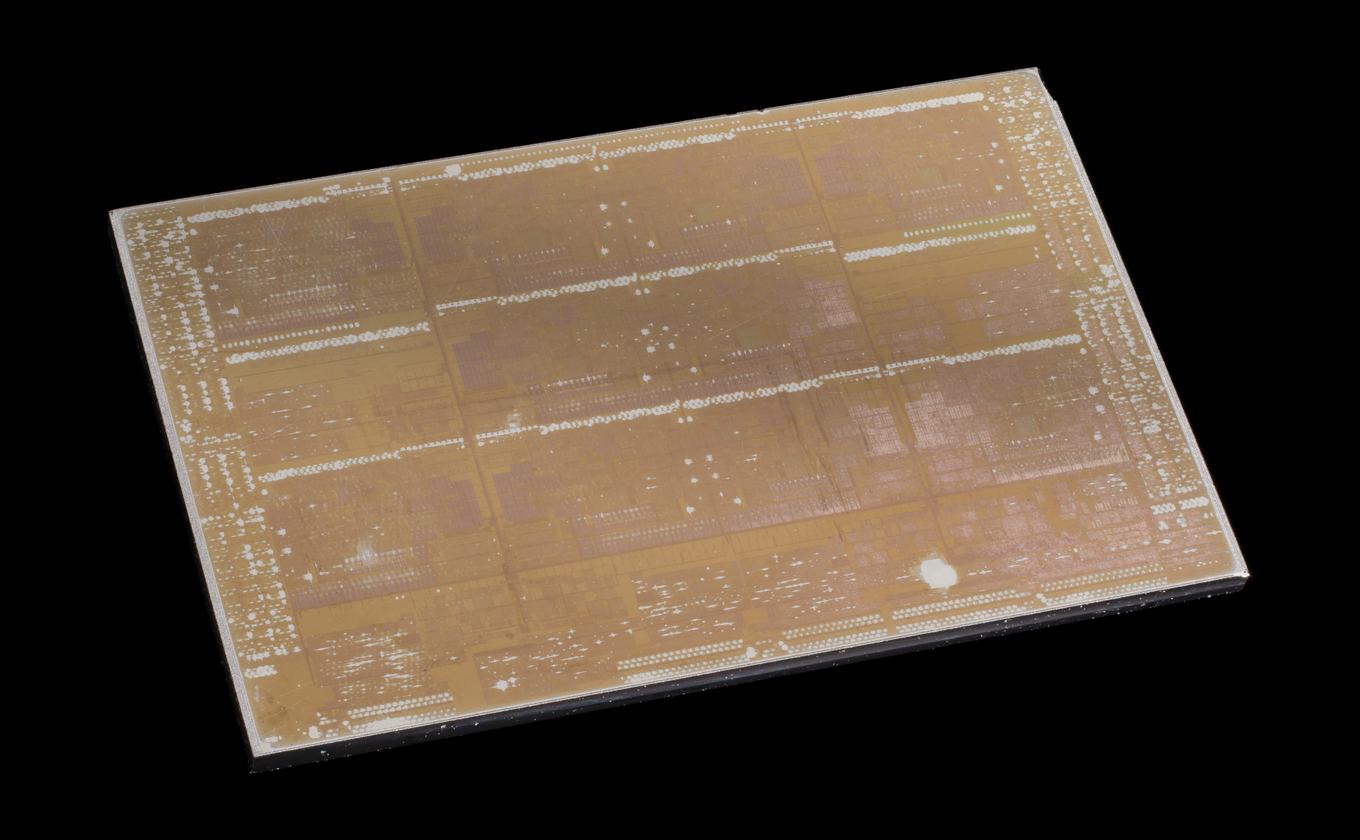

Inzwischen gibt es, wie versprochen, die Dieshots zum Skylake-X-Prozessor auch aus anderen Winkeln und mit schwarzem Hintergrund.

Social Links

Ihre Bewertung

Ø Bewertungen: 5

Tags

Kommentare (12)

#3
customavatars/avatar189276_1.gif
Registriert seit: 01.03.2013

Oberstabsgefreiter
Beiträge: 473
Mich fasziniert diese Miniaturisierung von logischen Schaltkreisen immer wieder aufs Neue. Und die Strukturen werden immer kleiner. Tolle Bilder. :popcorn:
#4
customavatars/avatar18314_1.gif
Registriert seit: 22.01.2005
Berlin
Bootsmann
Beiträge: 725
Danke für die Blumen und das Aufnehmen der Bilder zu den aktuellen News hier. :)
Da kommen noch ein paar Bilder, etwas schärfer und mit üblichen schwarzen Hintergrund. Der defekte Skylake-X wurde übrigens von einem User hier aus dem Forum gestellt.
#5
customavatars/avatar180990_1.gif
Registriert seit: 17.10.2012

Admiral
Beiträge: 8635
Zitat OC_Burner;26108819
Der defekte Skylake-X wurde übrigens von einem User hier aus dem Forum gestellt.

Immer wieder gerne :wink: Wobei, ich hoffe mir raucht so eine CPU all zu schnell nicht mehr ab :fresse:
#6
customavatars/avatar70861_1.gif
Registriert seit: 19.08.2007
Bayern
Admiral
Beiträge: 13253
Richtig tolle Bilder, sehr interessant noch dazu!
#7
customavatars/avatar189276_1.gif
Registriert seit: 01.03.2013

Oberstabsgefreiter
Beiträge: 473
Zitat OC_Burner;26108819
Danke für die Blumen und das Aufnehmen der Bilder zu den aktuellen News hier. :)
Da kommen noch ein paar Bilder, etwas schärfer und mit üblichen schwarzen Hintergrund.


Hab mir das Bild vom Jaguar als Hintergrund eingestellt Etwa 3 Meter von meinem Schreibtisch hab ich eine funktionierende PS4. Ja, dieser Chip ist da drin. Da komm ich schon ins schwärmen :)
#8
customavatars/avatar18980_1.gif
Registriert seit: 04.02.2005
Vlbg - Österreich
Oberstabsgefreiter
Beiträge: 464
Zitat Bitmaschine;26108569
Mich fasziniert diese Miniaturisierung von logischen Schaltkreisen immer wieder aufs Neue. Und die Strukturen werden immer kleiner. Tolle Bilder. :popcorn:


Mich auch. Auch wie so filigranes Zeug solch eine Abwärme produzieren kann ohne dass irgend etwas durch brennt.
btw. erinnert mich das Aussehen der dies irgendwie an alte sim city Zeiten (sim city, sim city 2000), sieht fast wie eine Stadt aus :)
#9
Registriert seit: 01.01.1970


Beiträge:
Zitat SkizZlz;26108374
Sehr schöne Bilder wieder mal. Tolle Arbeit.

Kann man nur zustimmen - tolle Arbeit, die auch immer wieder Licht ins Dunkel bringt. Die Hersteller selbst halten sich ja bedeckt.

Nice...:wink:.
#10
Registriert seit: 01.01.1970


Beiträge:
Zitat OC_Burner;26108819
Danke für die Blumen und das Aufnehmen der Bilder zu den aktuellen News hier. :)
Da kommen noch ein paar Bilder, etwas schärfer und mit üblichen schwarzen Hintergrund. Der defekte Skylake-X wurde übrigens von einem User hier aus dem Forum gestellt.


Hast du für die Aufnahmen ein Marko-Objektiv?

Würde gerne mal mit 1:1 + 8-32 Diotrien Linse sowas aufnehmen, aber keinen Dunst vom CPU bearbeiten. :D
#11
customavatars/avatar18314_1.gif
Registriert seit: 22.01.2005
Berlin
Bootsmann
Beiträge: 725
Ein 50mm Makro kommt dafür zum Einsatz. Der ein oder andere Chip ist doppelt vorhanden, da kann man durchaus was machen. ;)
#12
customavatars/avatar189276_1.gif
Registriert seit: 01.03.2013

Oberstabsgefreiter
Beiträge: 473
Nice. Da hat Heidi Klum keine Chance ;)
