Dieshots des Intel Core i9-7980XE zeigen interessante Details

Veröffentlicht am: von

intel-core-i9Der Intel Core i9-7980XE ist mit 18 Kernen der derzeit schnellste und leistungsstärkste Prozessor für Endkunden. Mit einem Preis von etwa 1.850 Euro ist er aber auch der teuerste am Markt. "der8auer" hat von einem anderen Nutzer eine solche CPU im defekten Zustand bekommen, damit dieser erste Dieshots dieses Modells anfertigen kann.

Die Prozedur ist dabei fast immer die gleiche. Allerdings ist das Lösen des Dies von der Platine scheinbar nicht ganze einfach und verlangt nach Temperaturen von 420 bis 450 °C, was deutlich höher ist, als üblicherweise. Grund dafür ist der Underfill, der zwischen der Platine und dem eigentlichen Die sitzt. Dieser löst sich erst ab solchen Temperaturen, während das Lötzinn bereits ab etwas über 200 °C flüssig wird.

Nach diesem Prozess hat Roman Hartung damit begonnen, die verschiedenen Schichten abzuschleifen. Dies geschieht mit Nassschleifpapier mit einer Körnung von 40 µm. Dieser Schleifprozess wird immer weiter verfeinert, bis man an die interessanten Schichten kommt.

Da aber ein Schleifen irgendwann zu große Bereiche ablöst und darunterliegende Schichten beschädigen könnte, kommen danach Säuren zum Einsatz. Dabei handelt es sich zum Beispiel um eine 40-prozentige Lösung von Eisen(III)-chlorid, welche des Kupfer angreift. Das Abätzen geschieht in einem Ultraschallreiniger, der die Temperatur des Ätzmittels zudem auf 45 °C anheben kann. Nachdem die Kupferschichten abgetragen sind, kommt Glasätzpaste zum Einsatz und letztendlich kommen die Strukturen des Prozessors zum Vorschein.

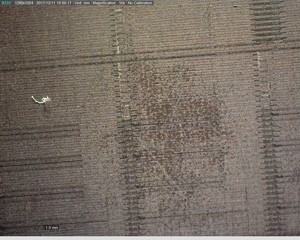

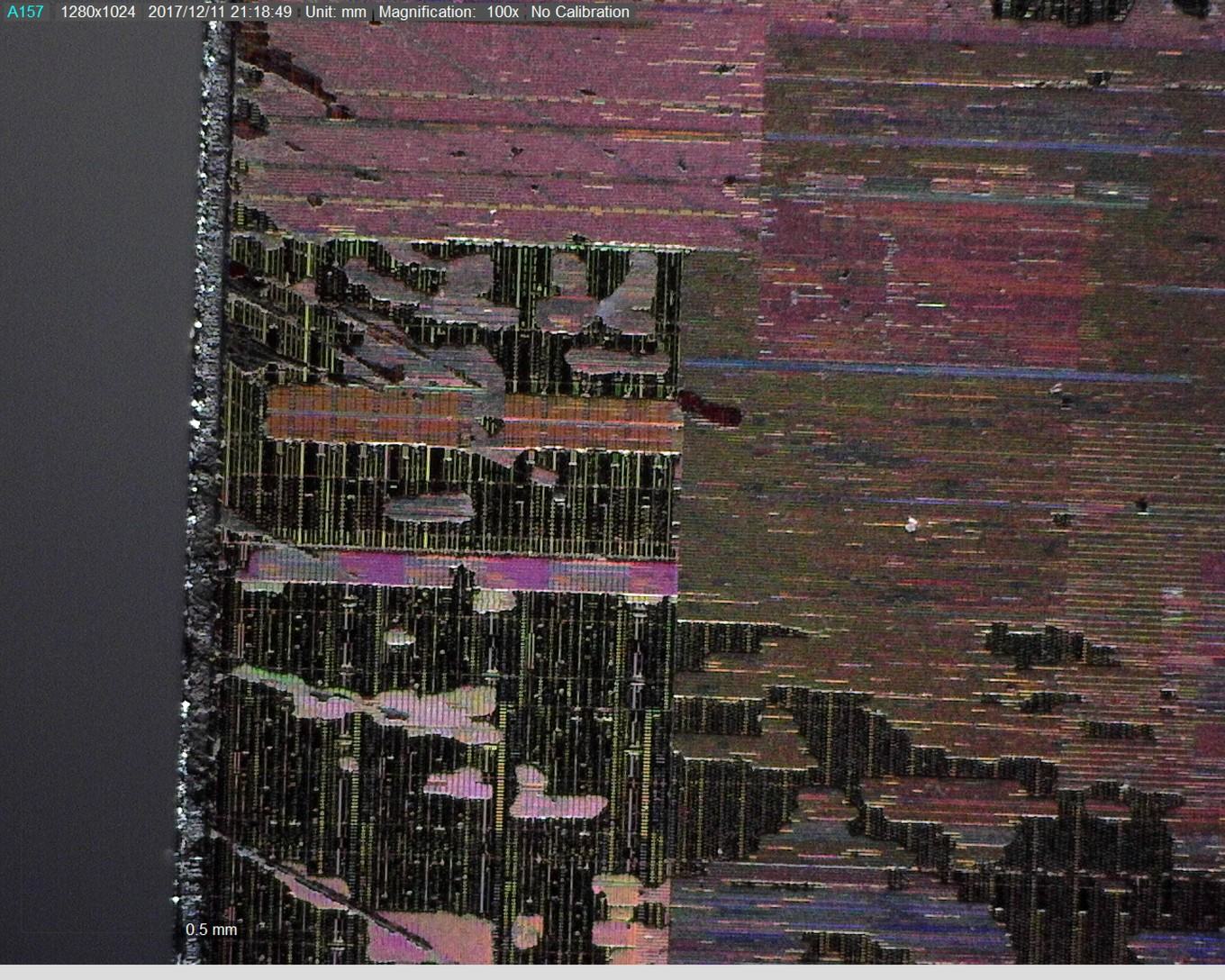

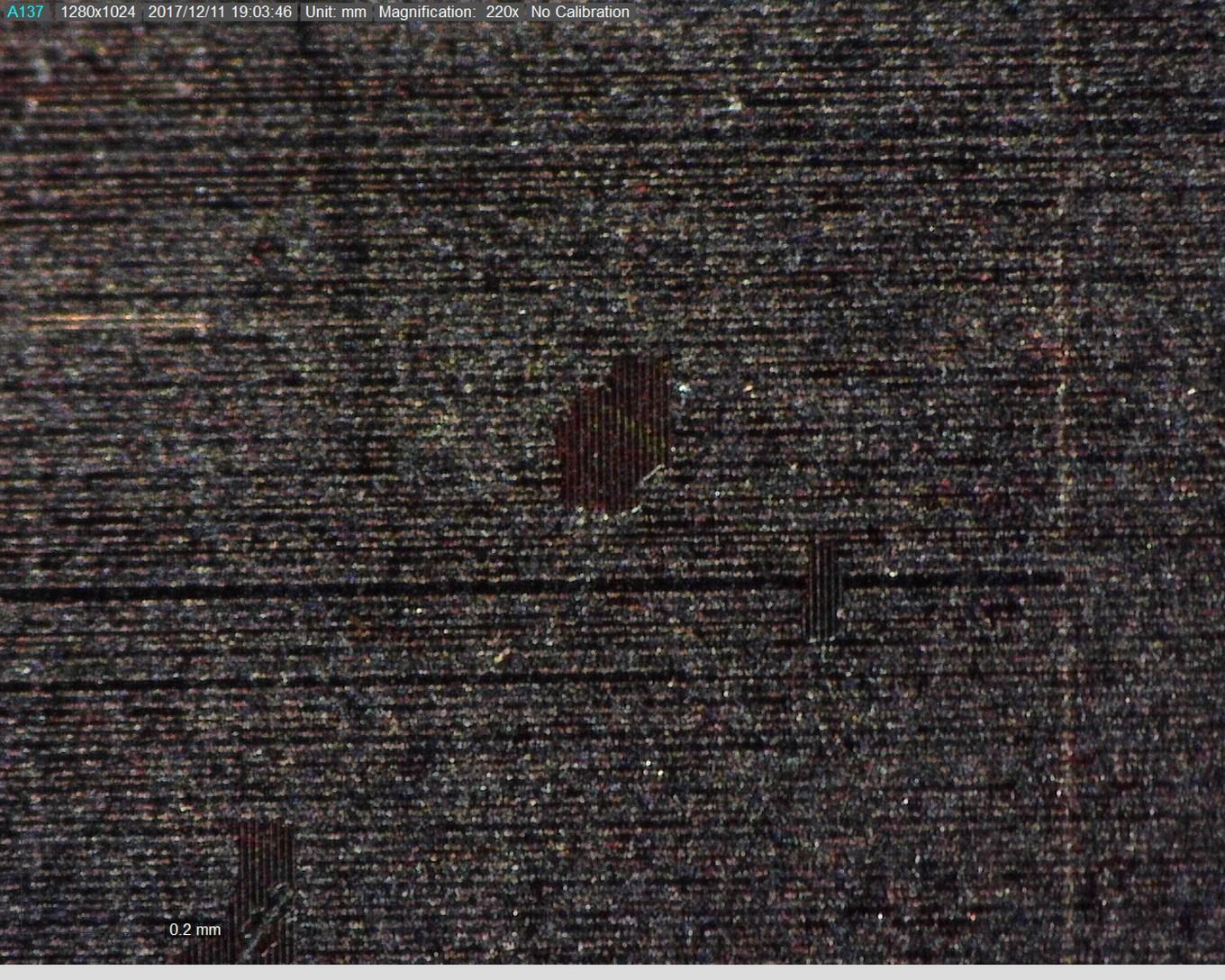

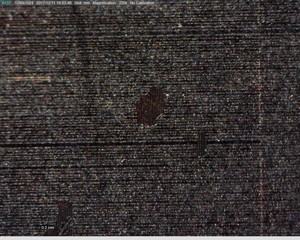

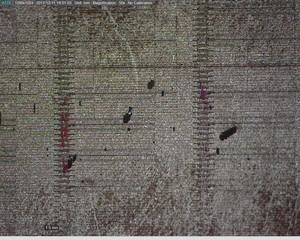

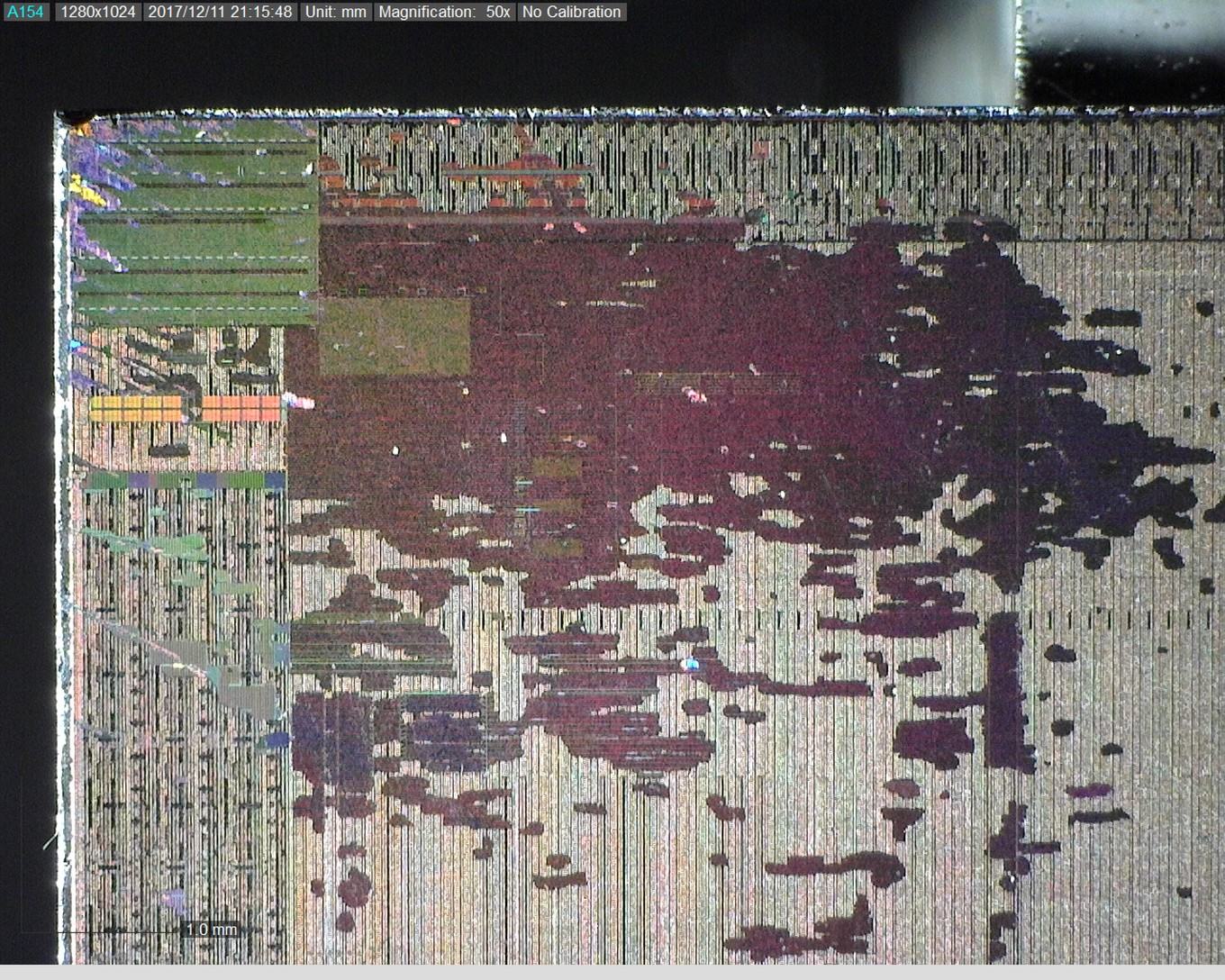

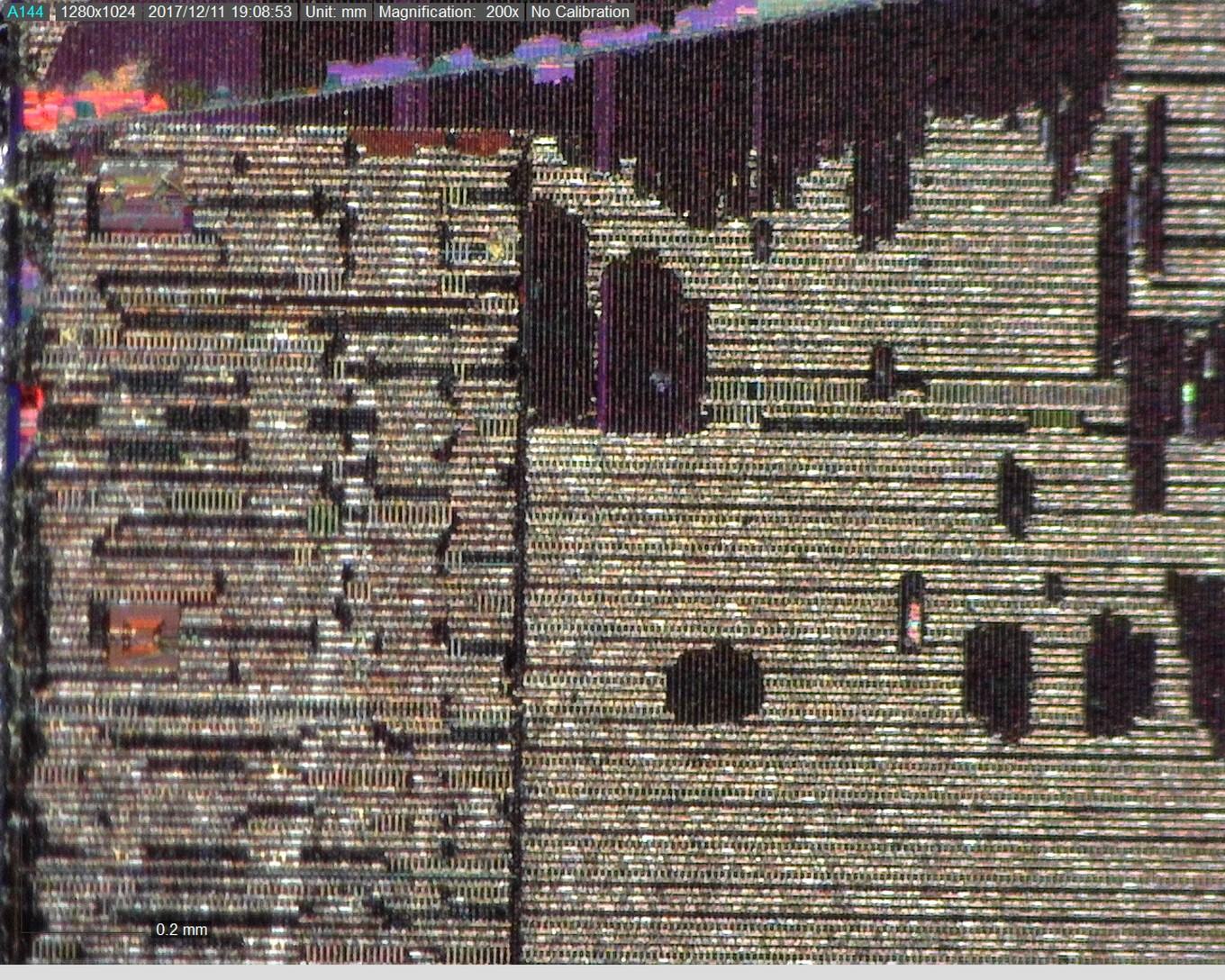

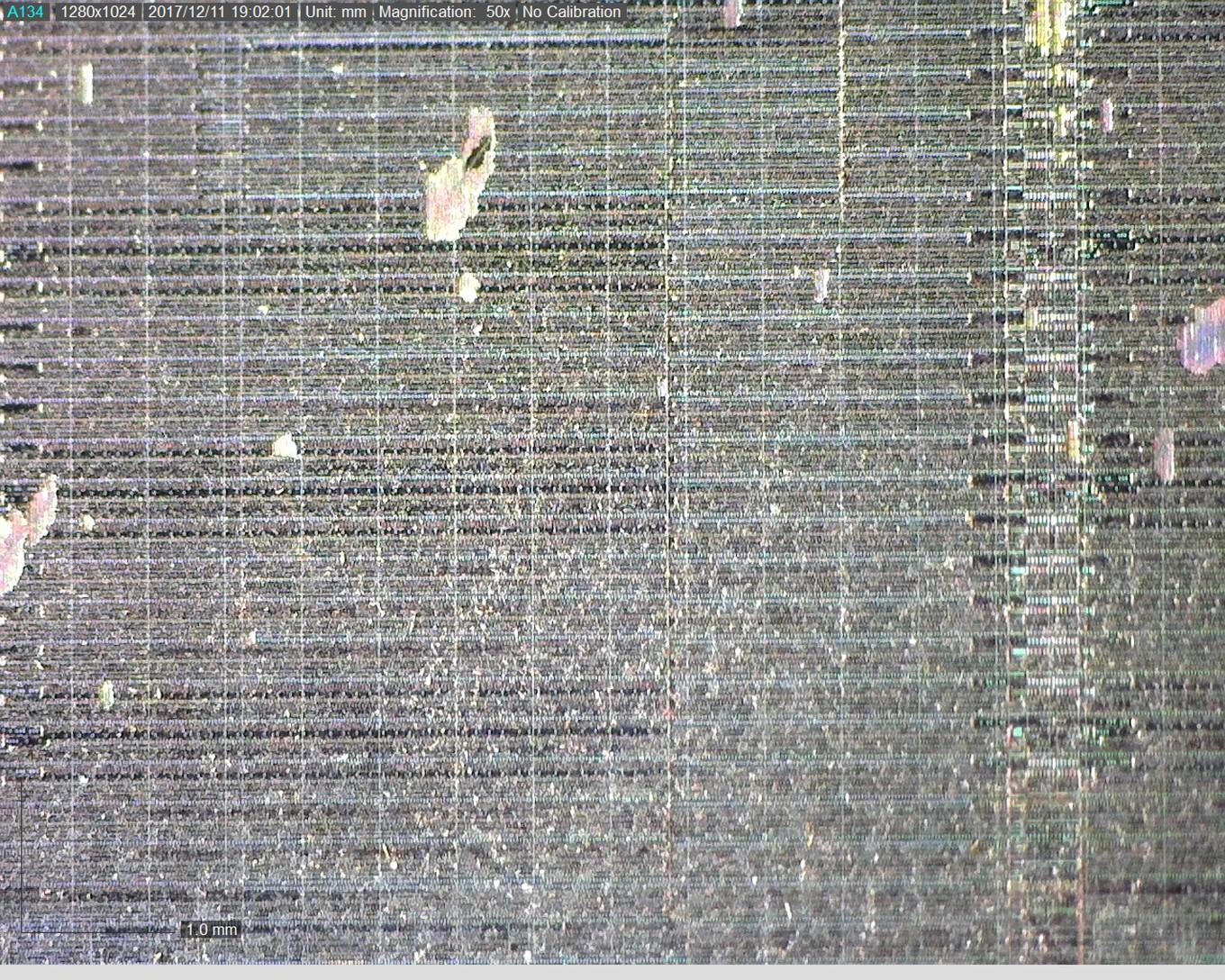

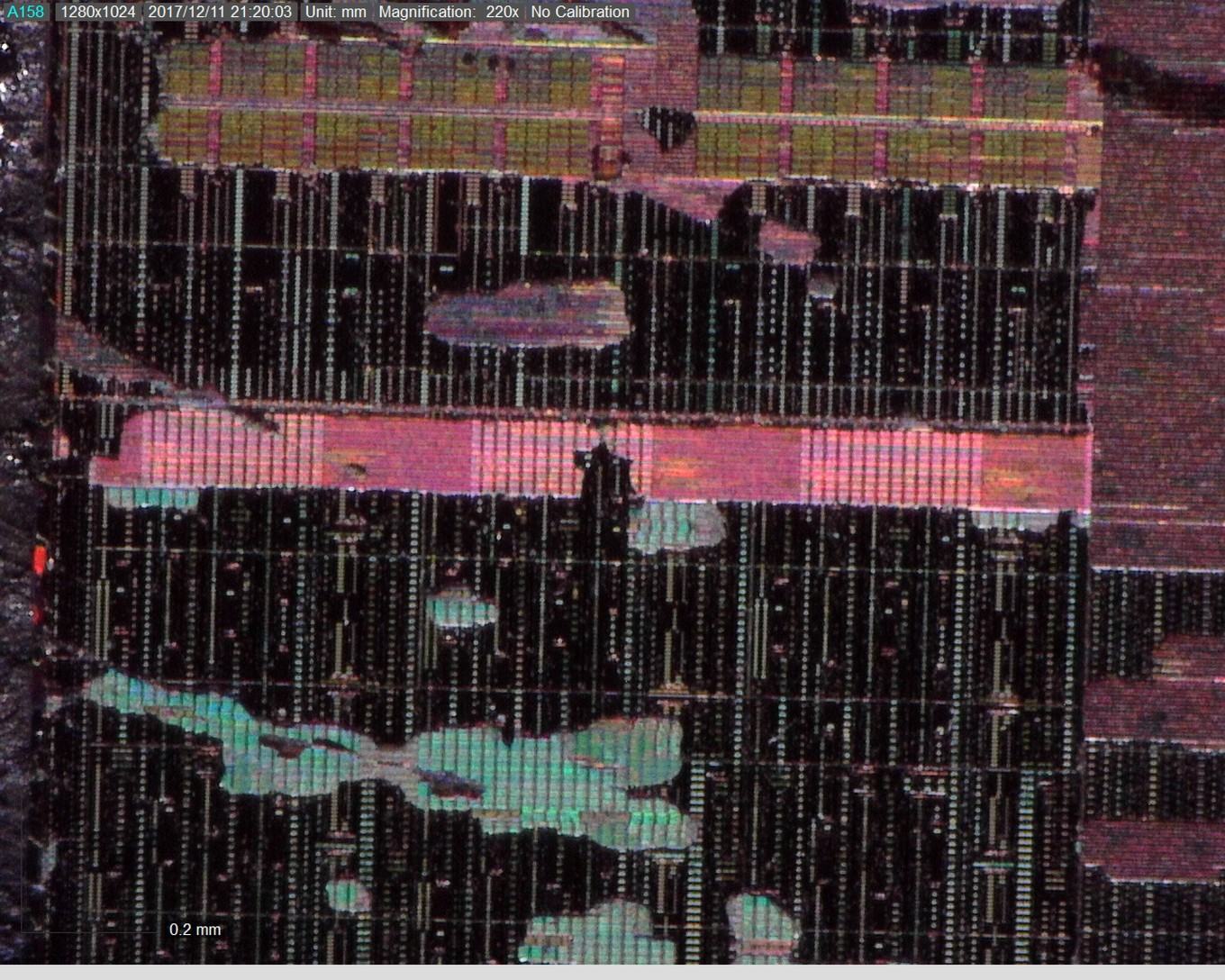

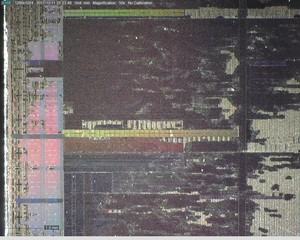

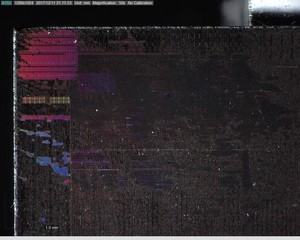

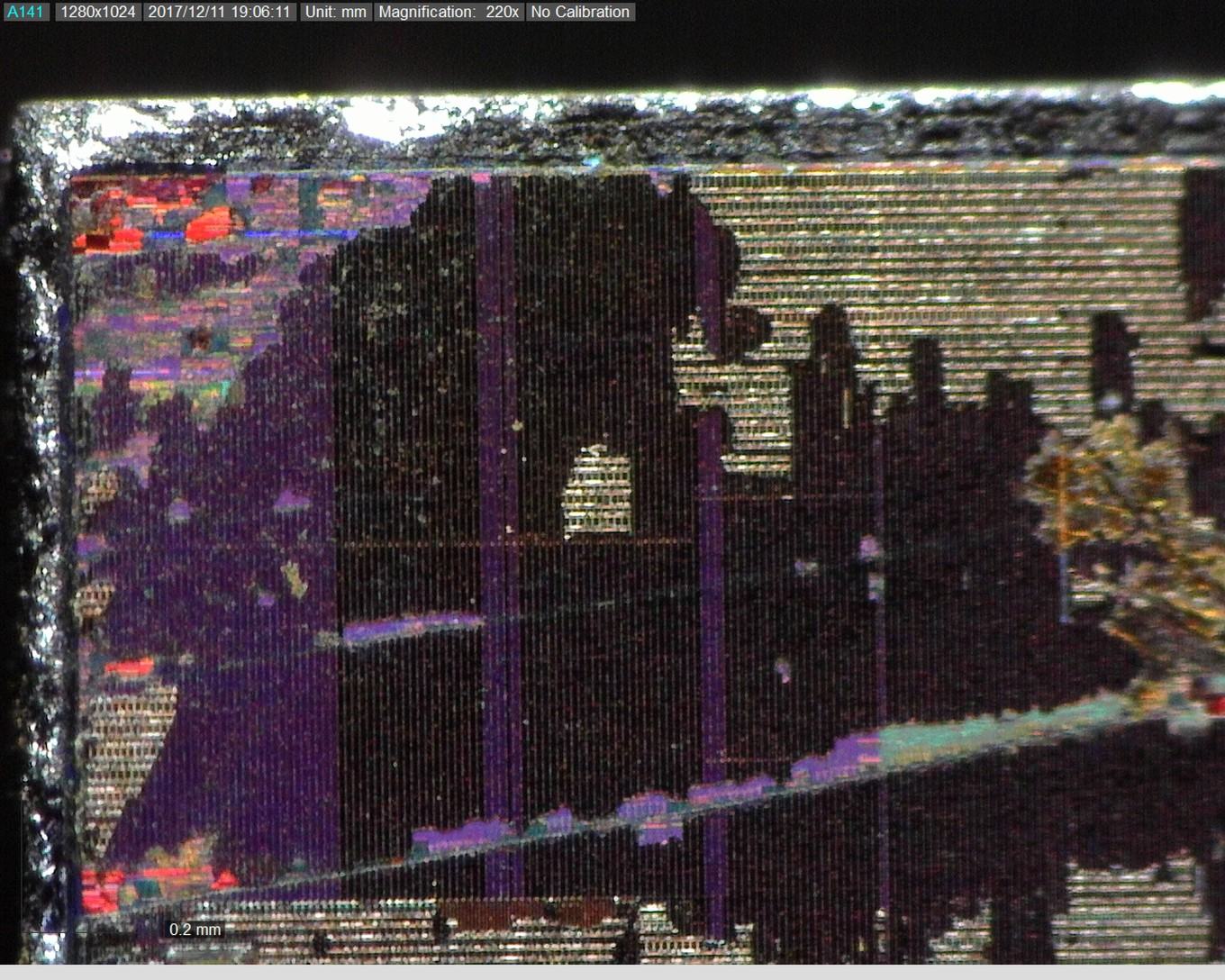

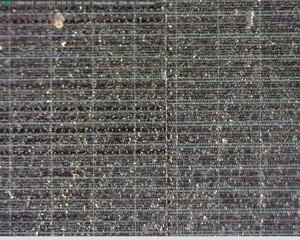

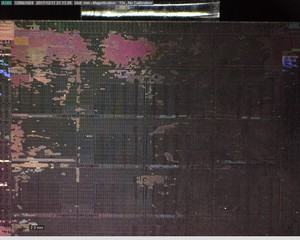

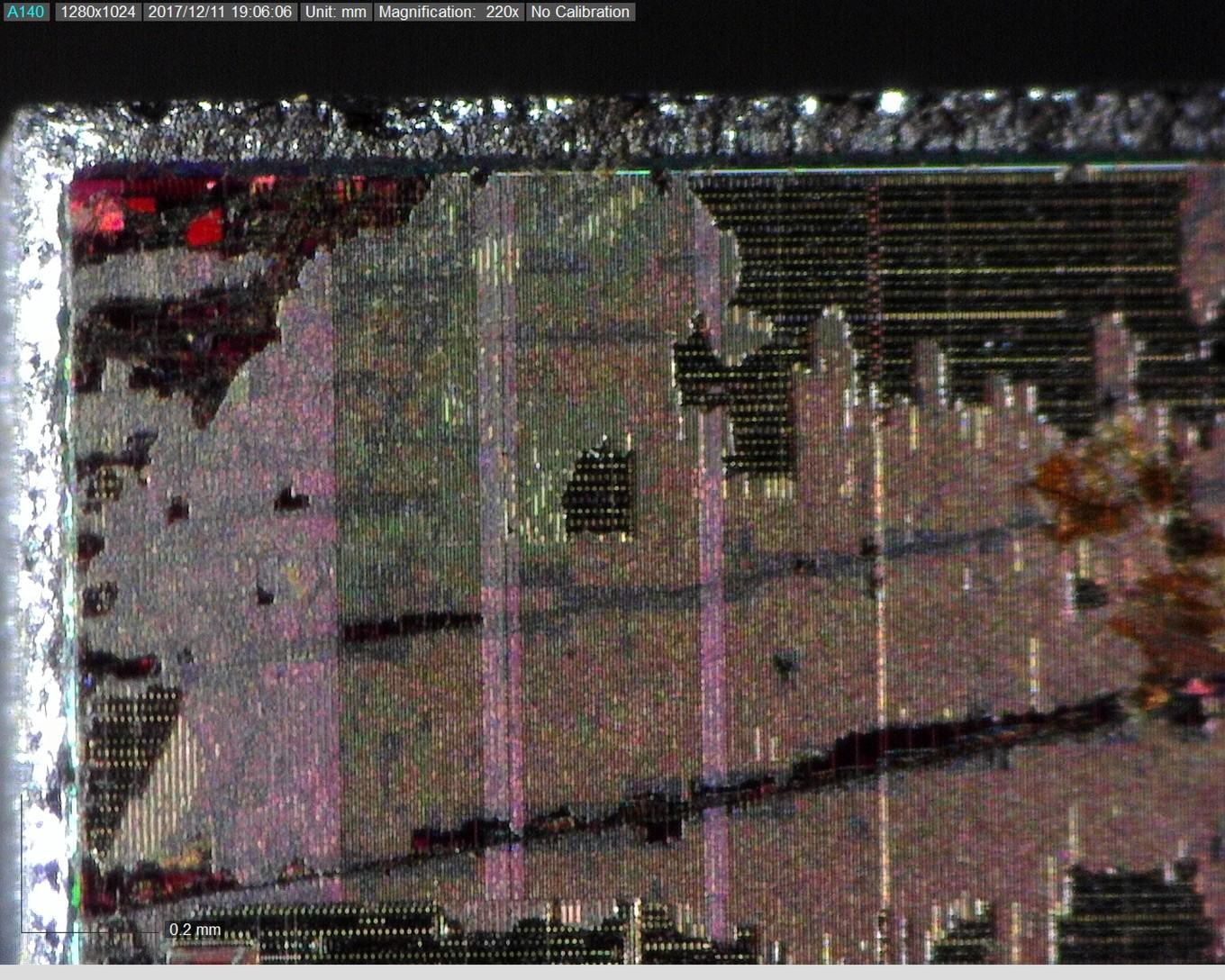

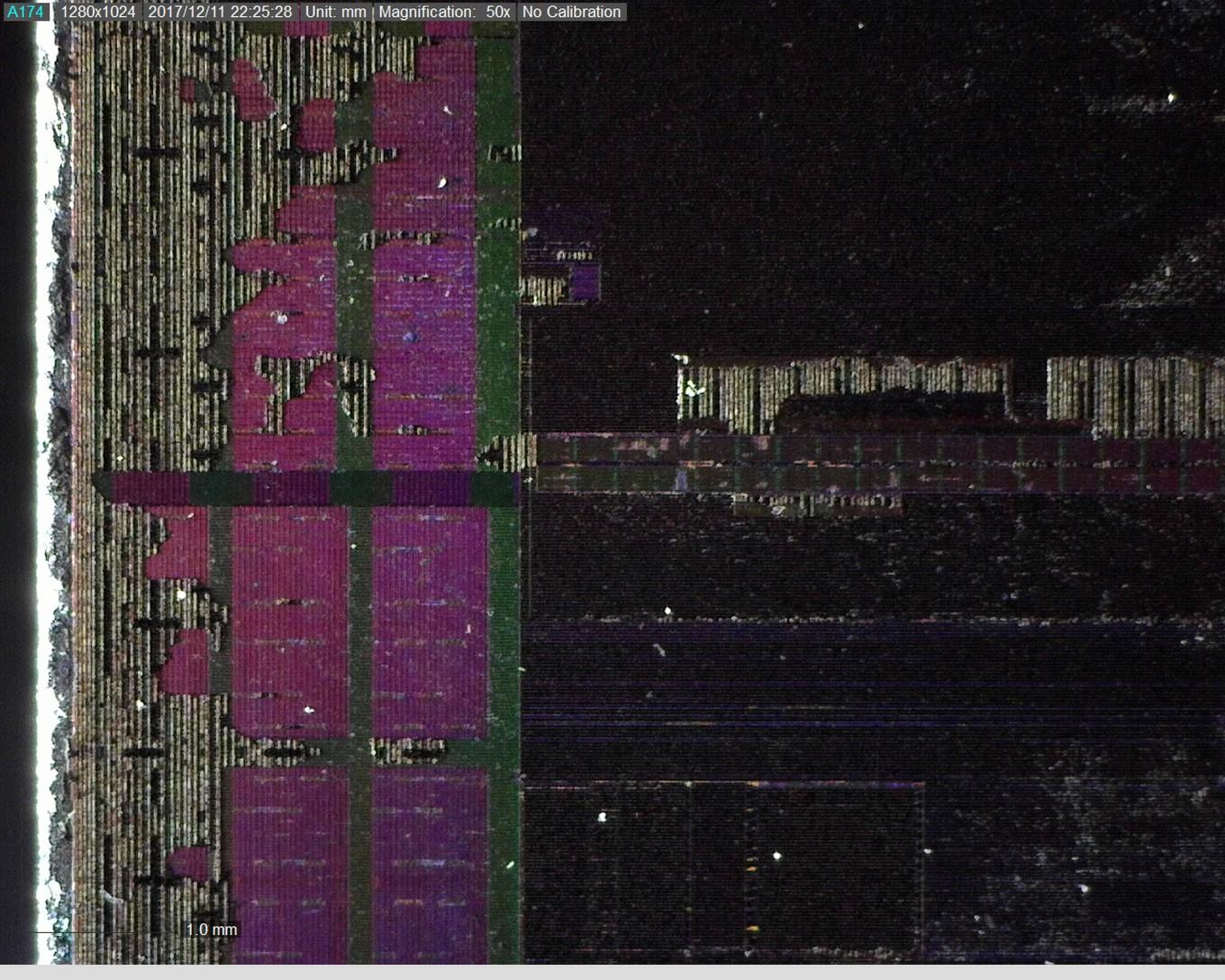

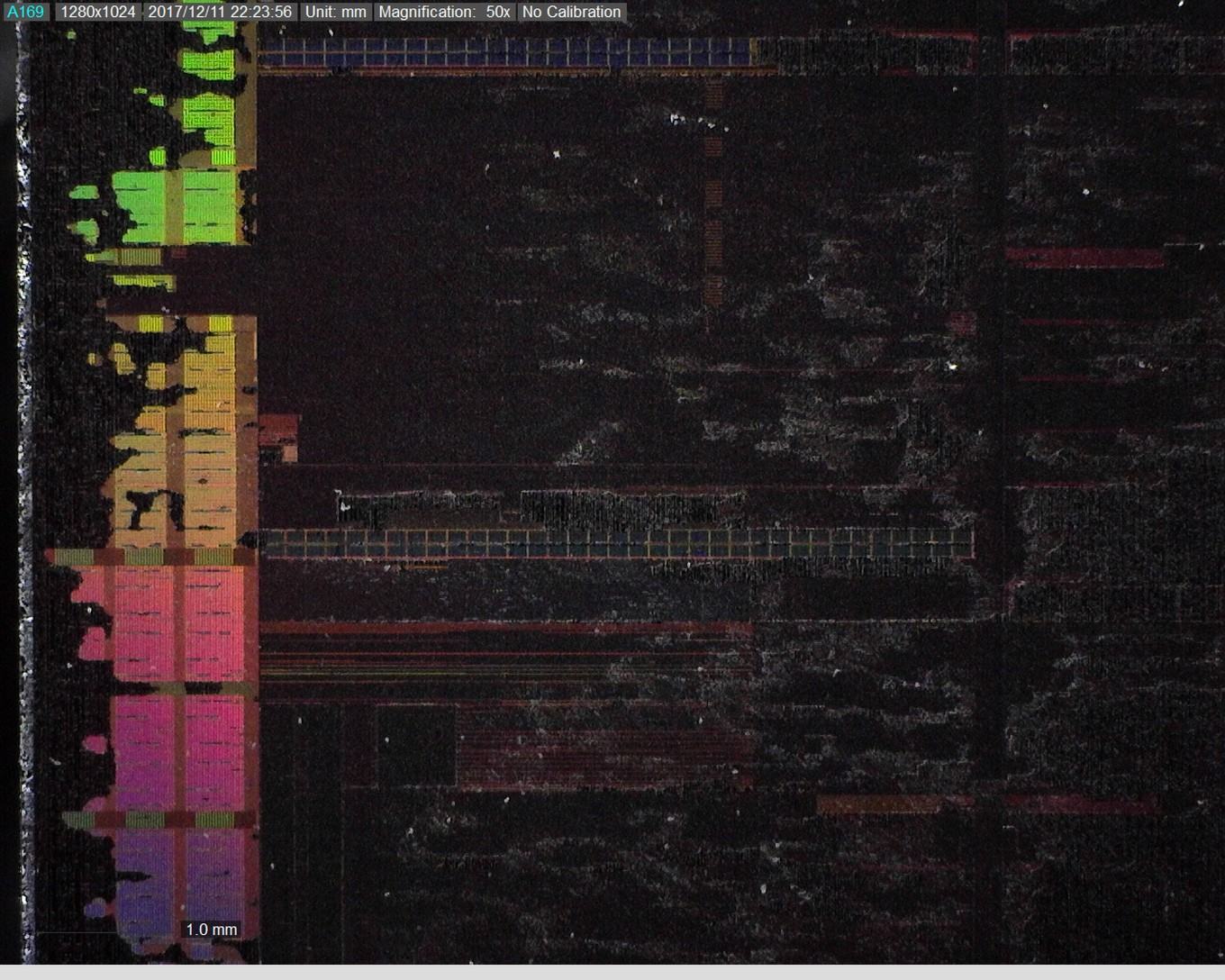

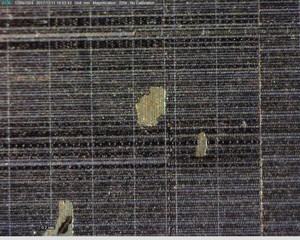

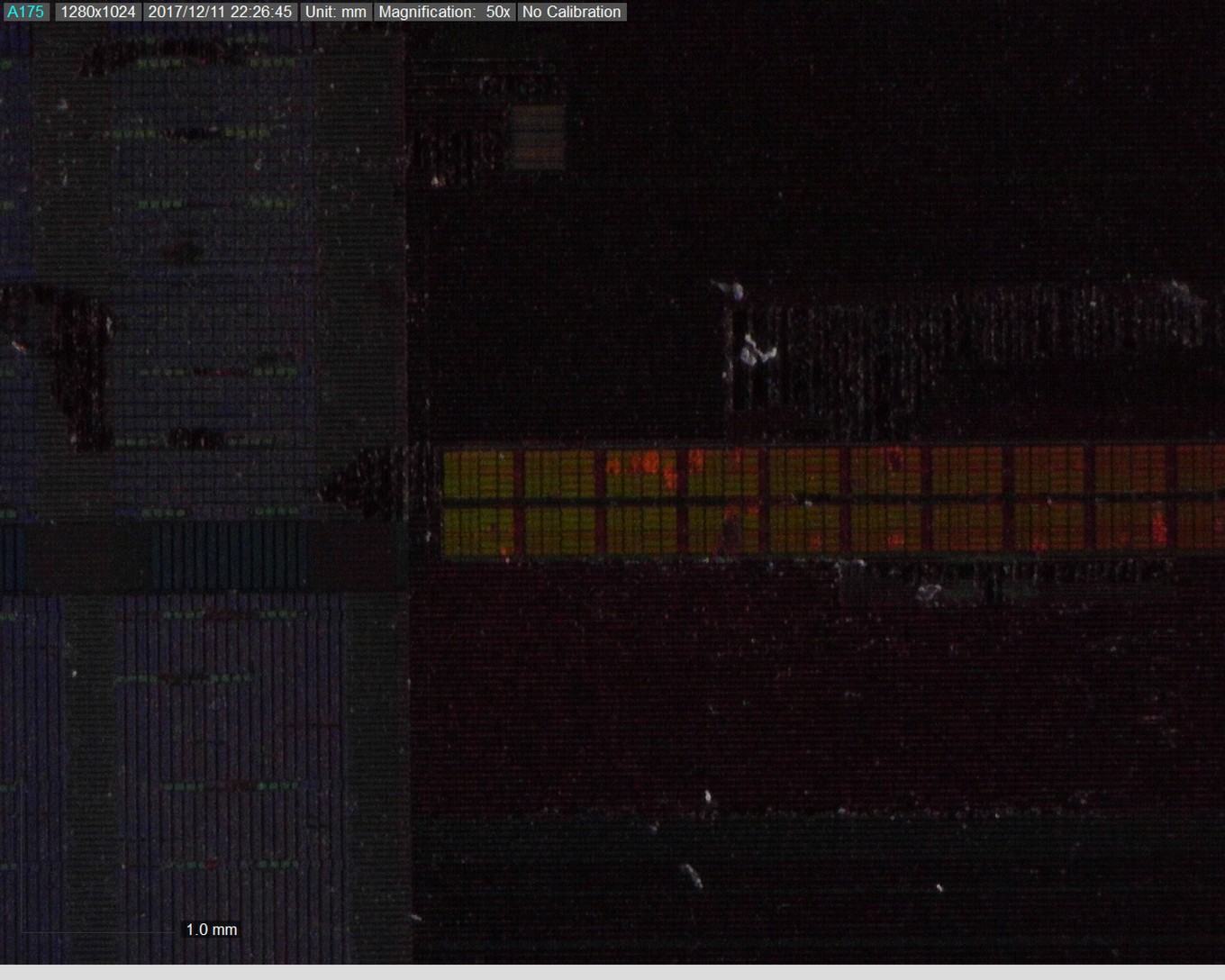

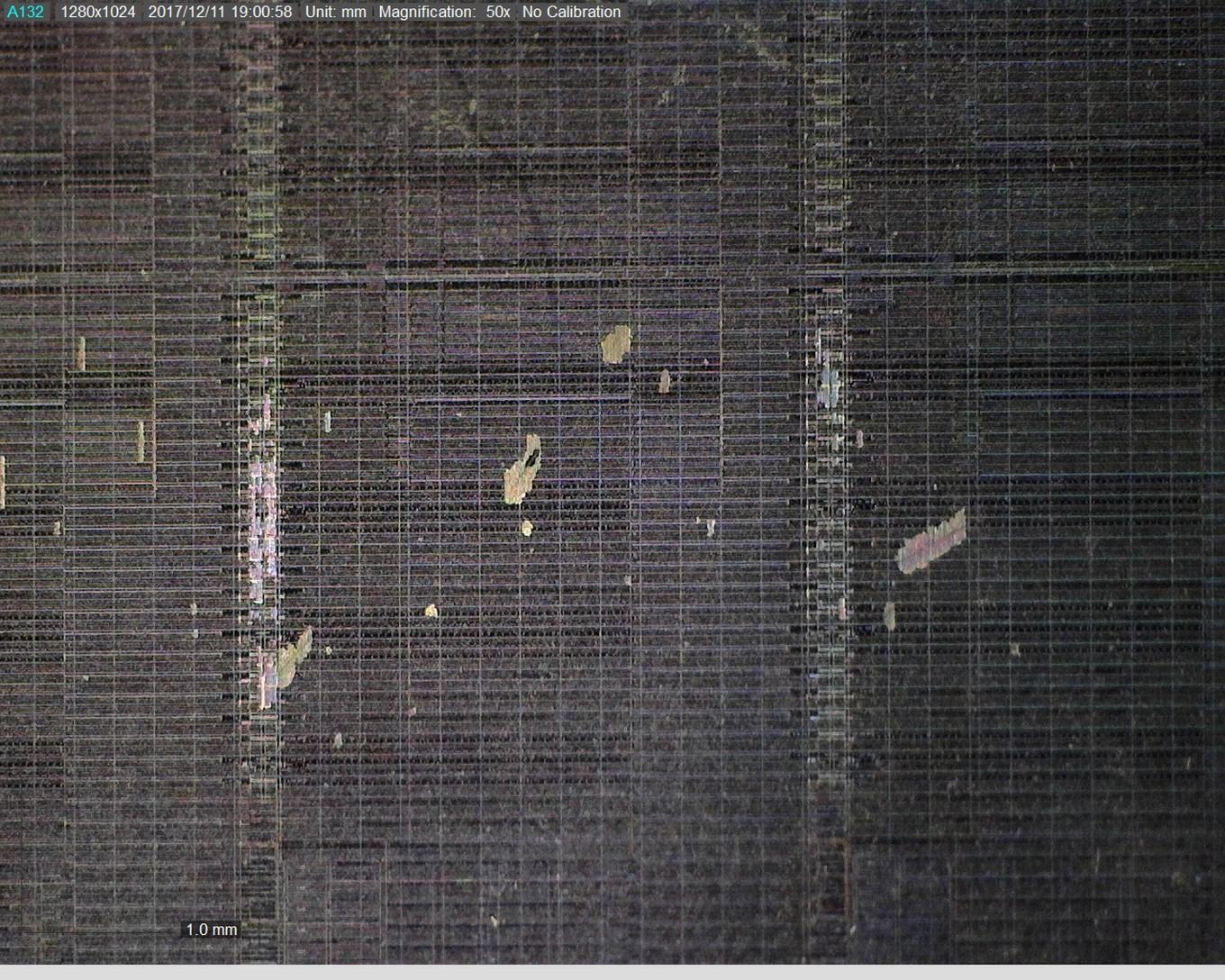

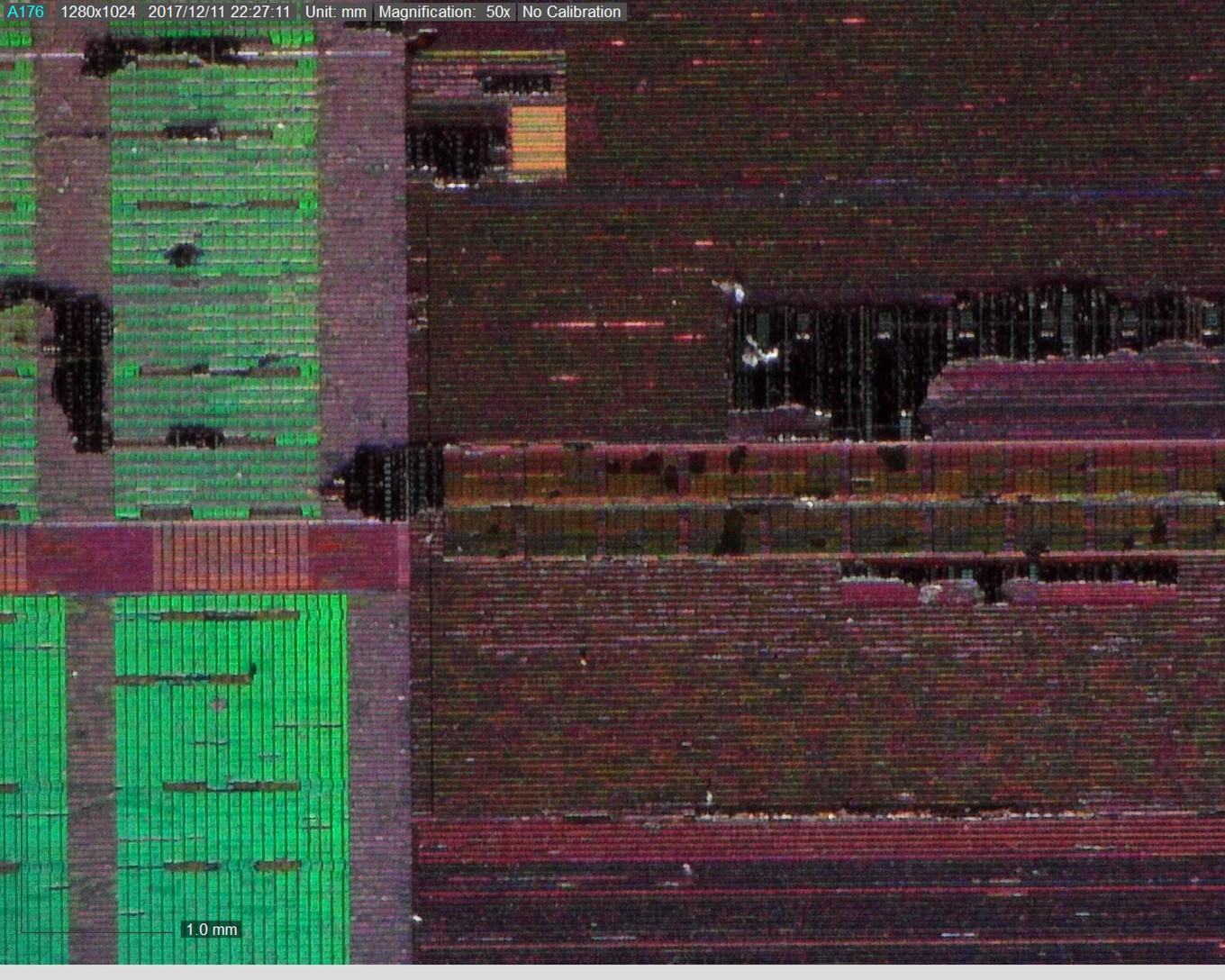

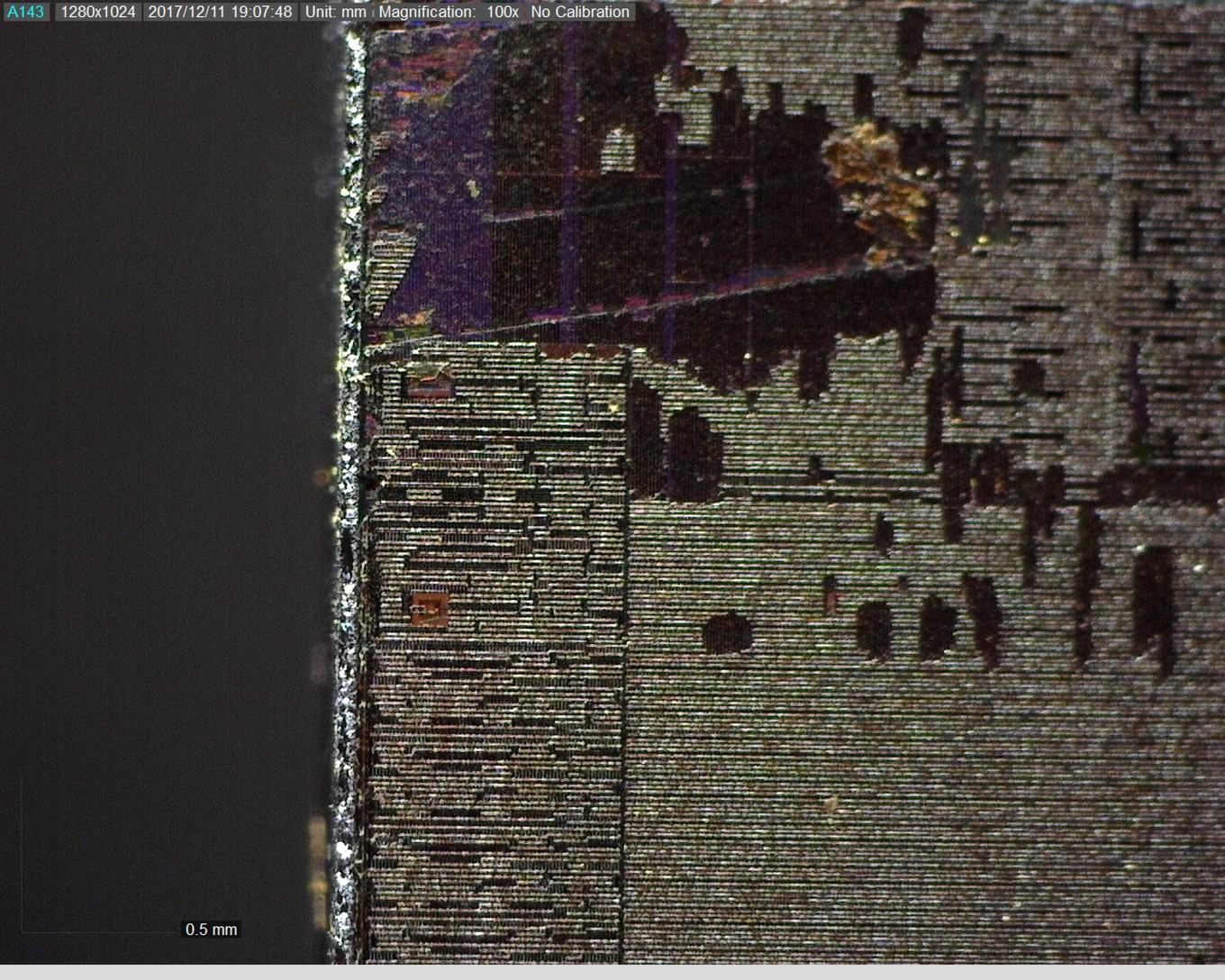

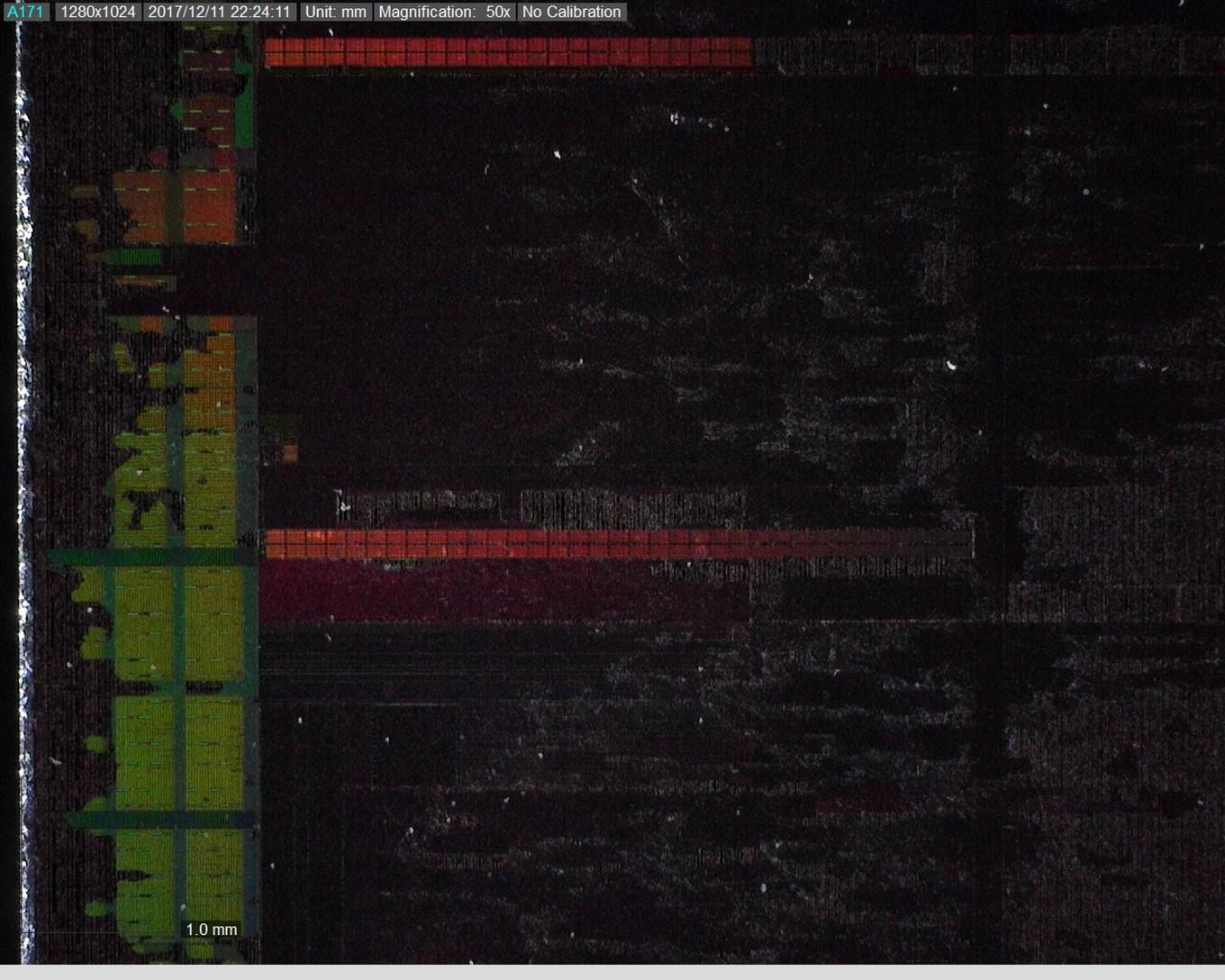

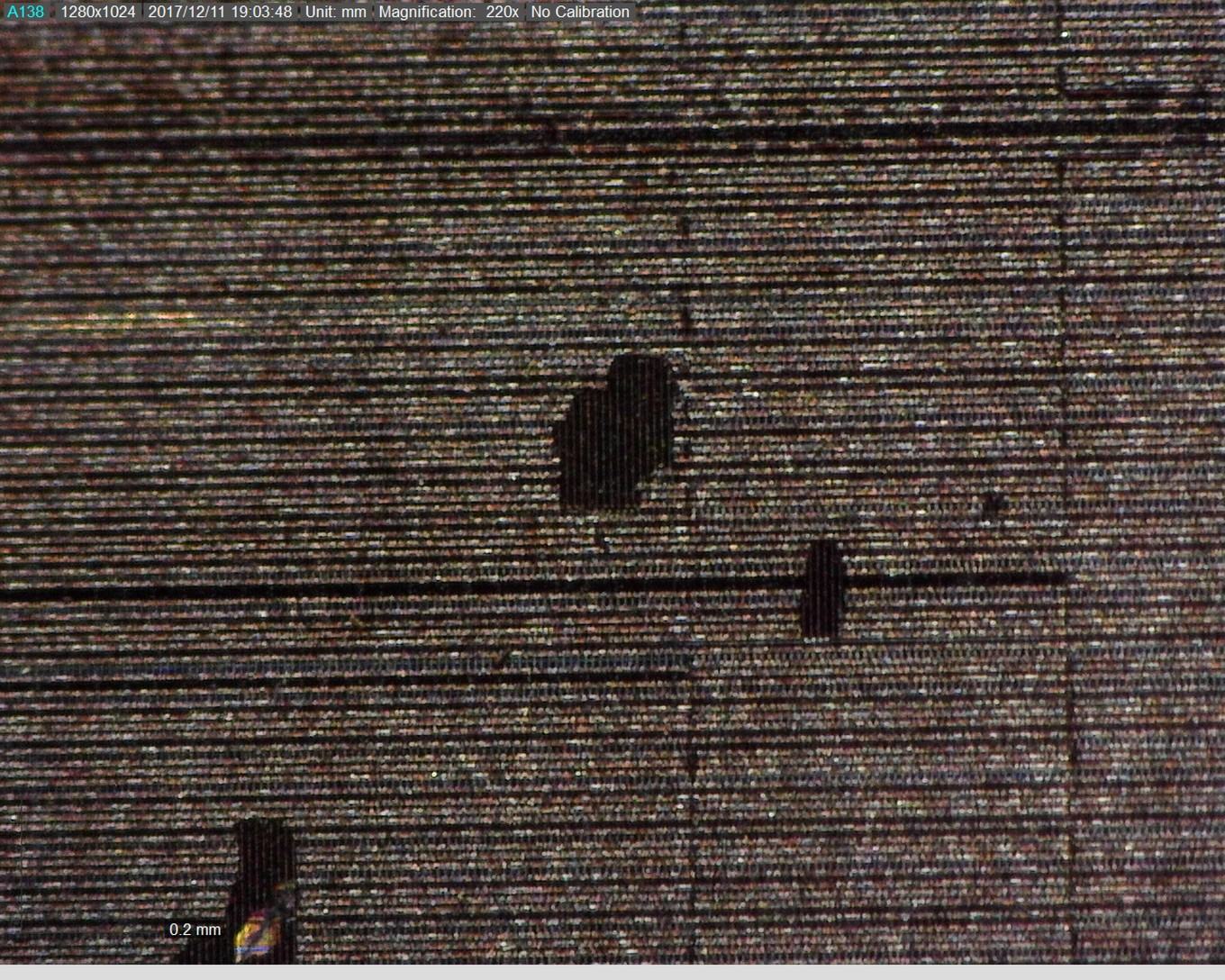

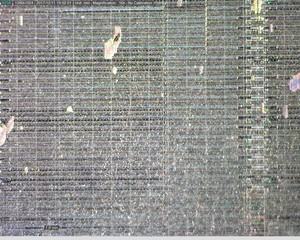

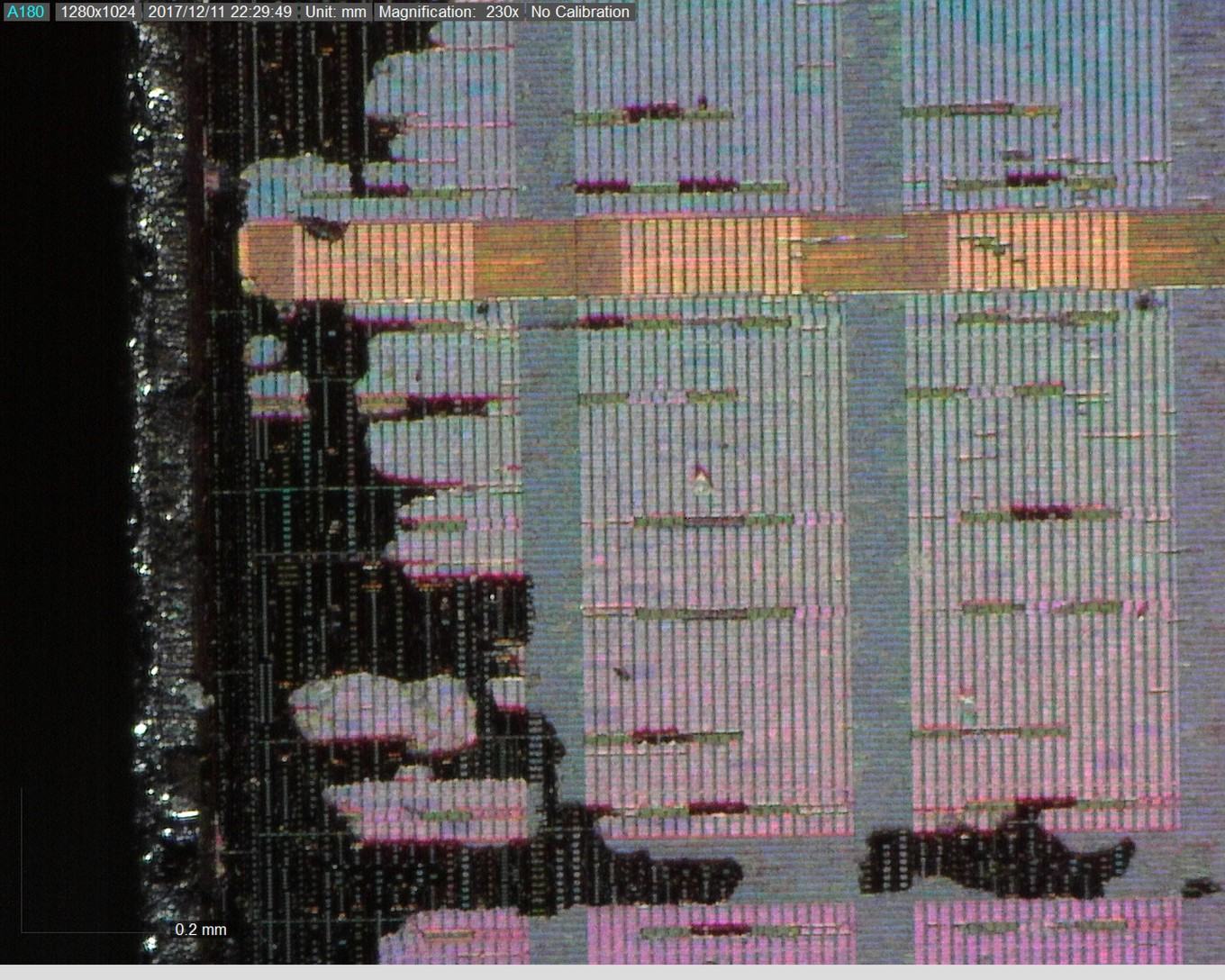

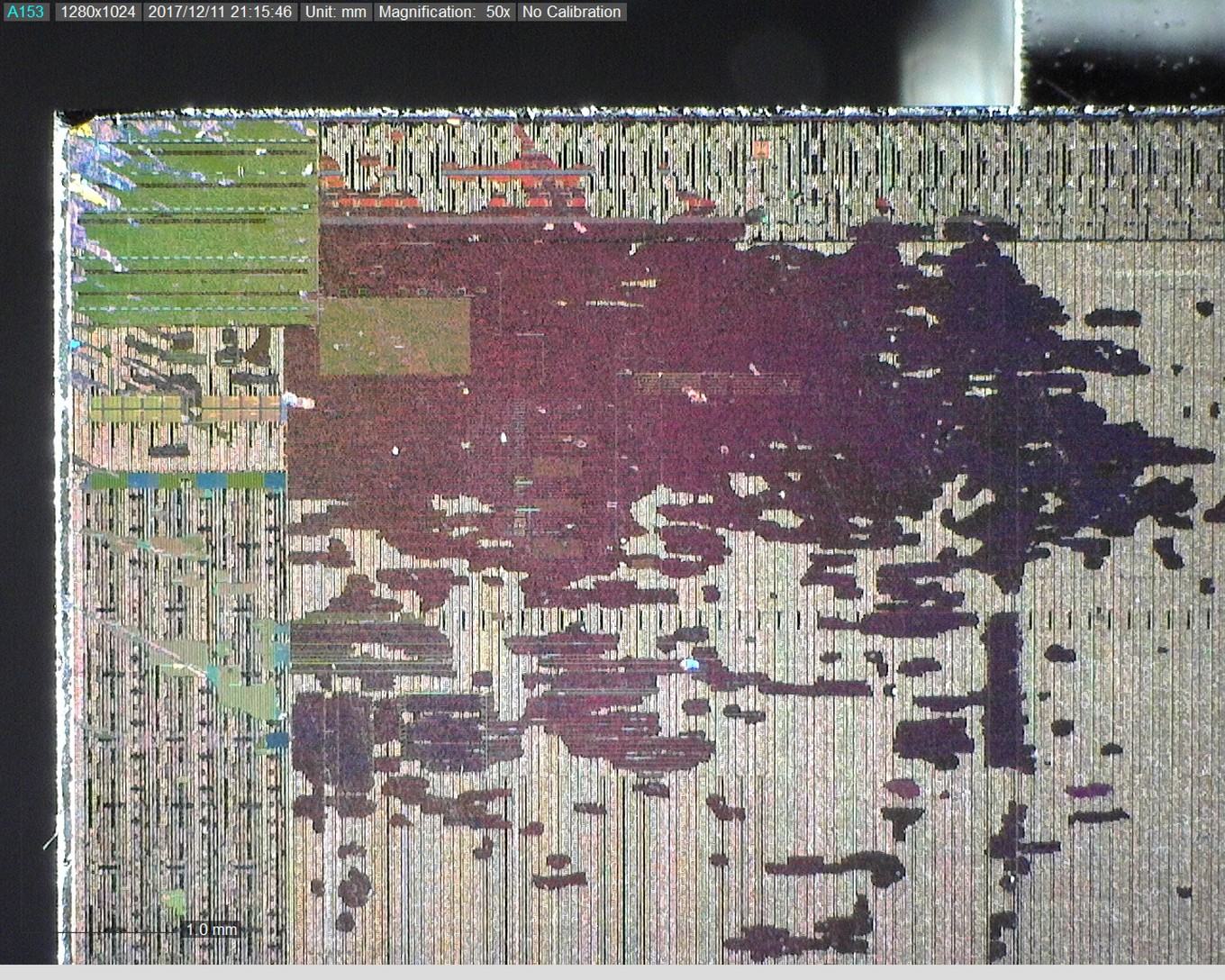

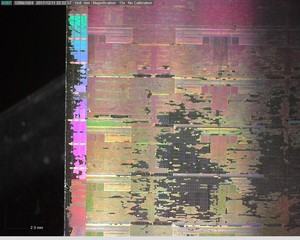

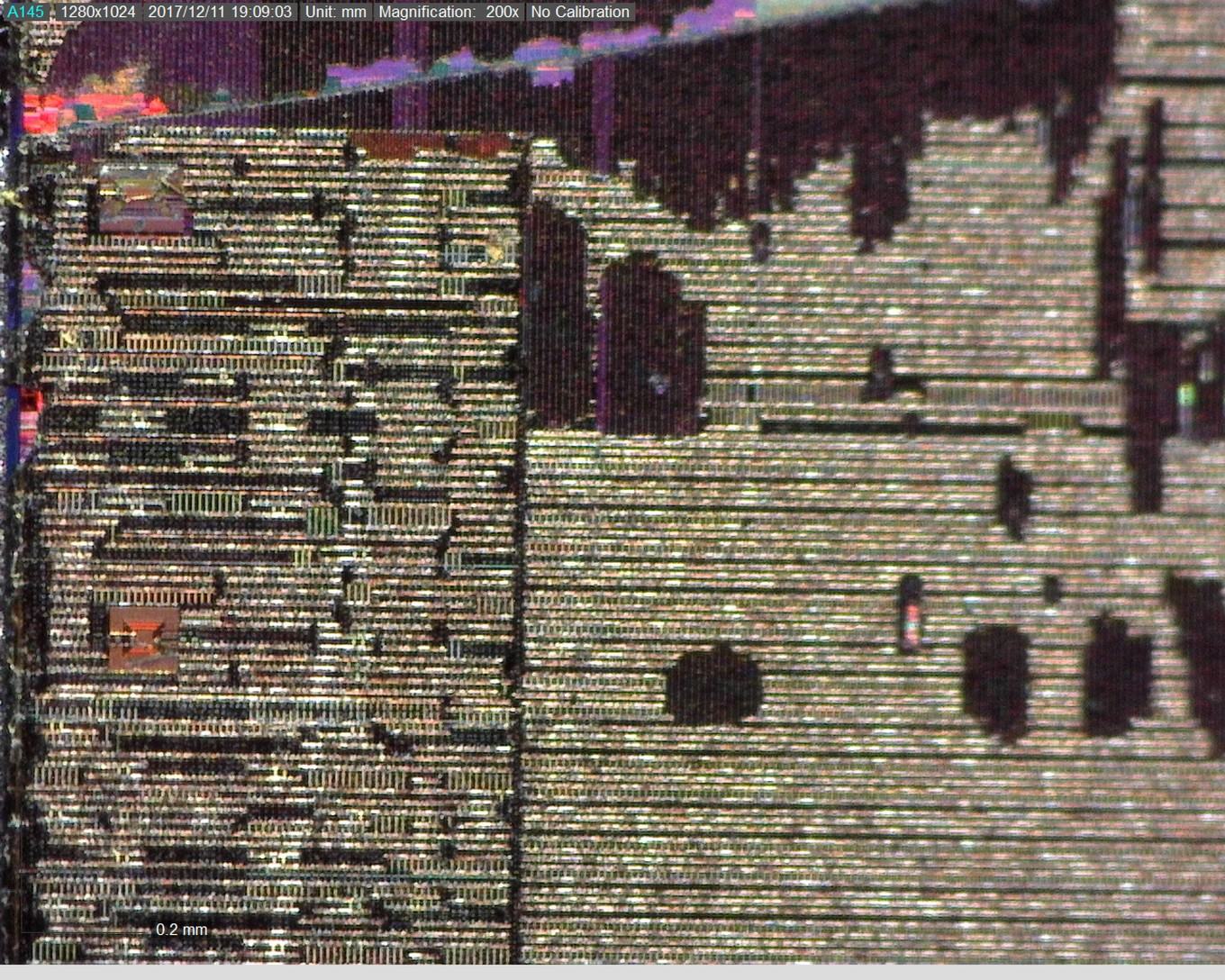

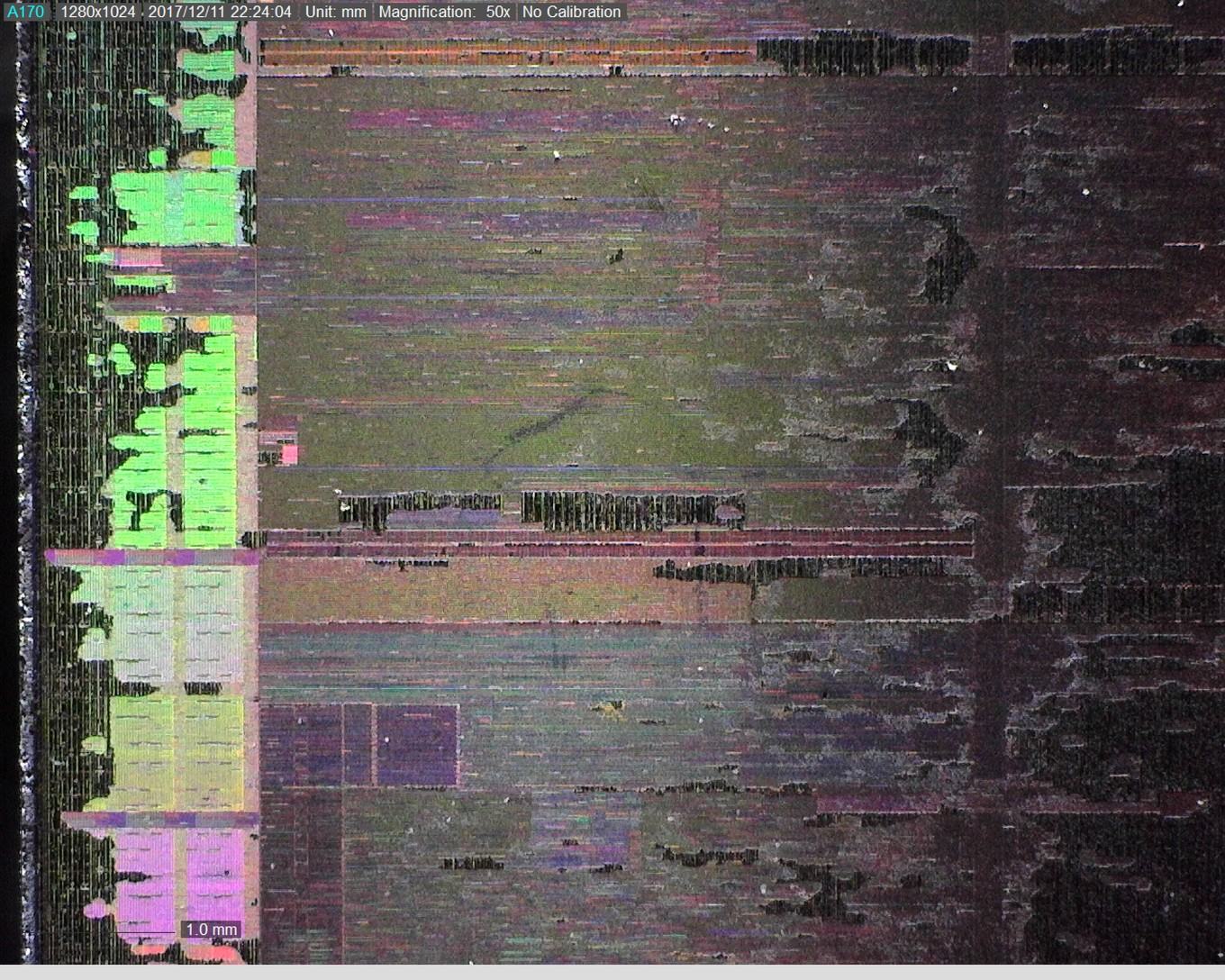

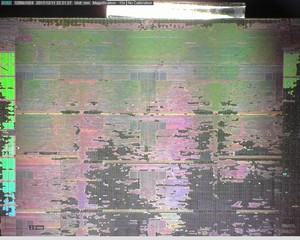

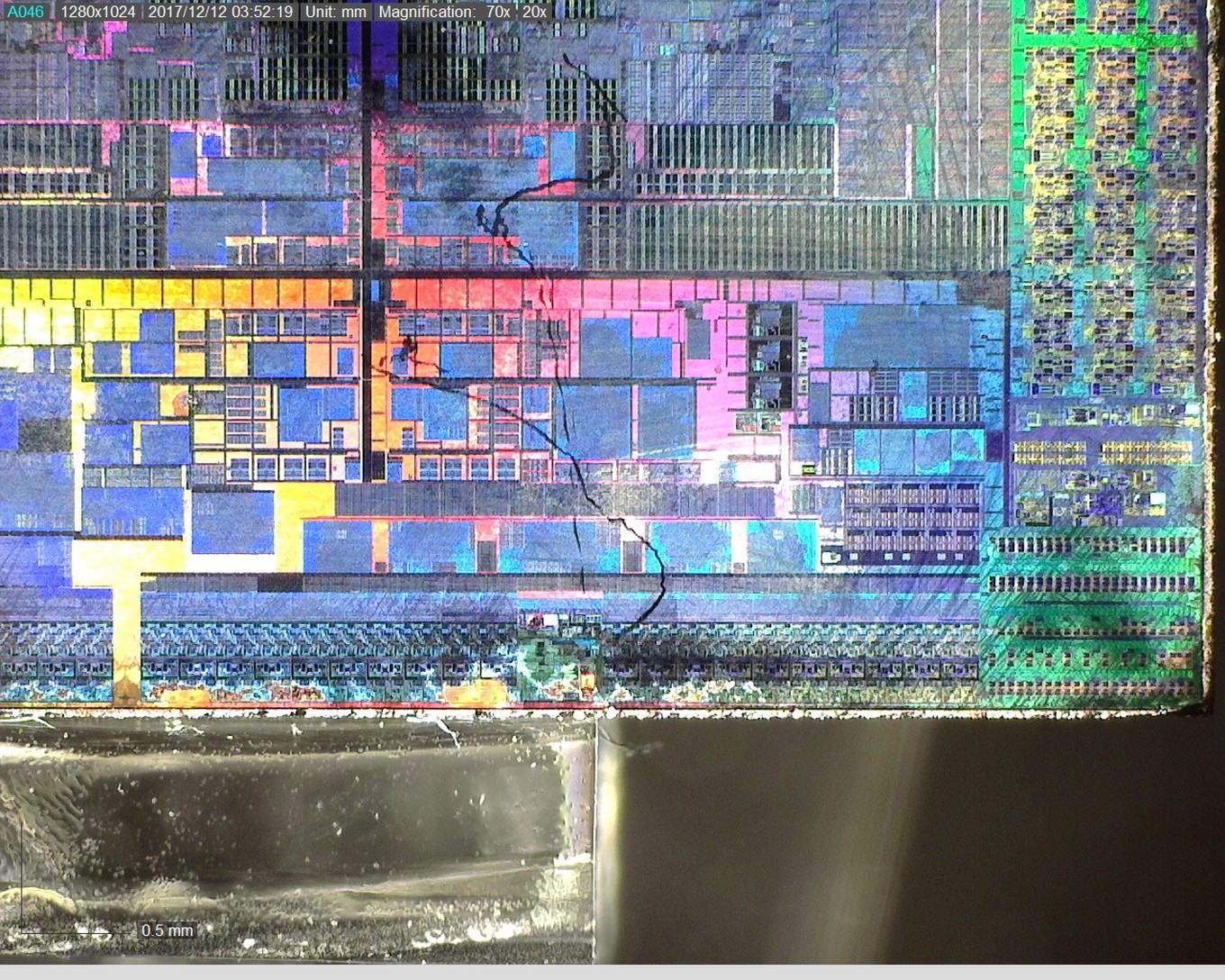

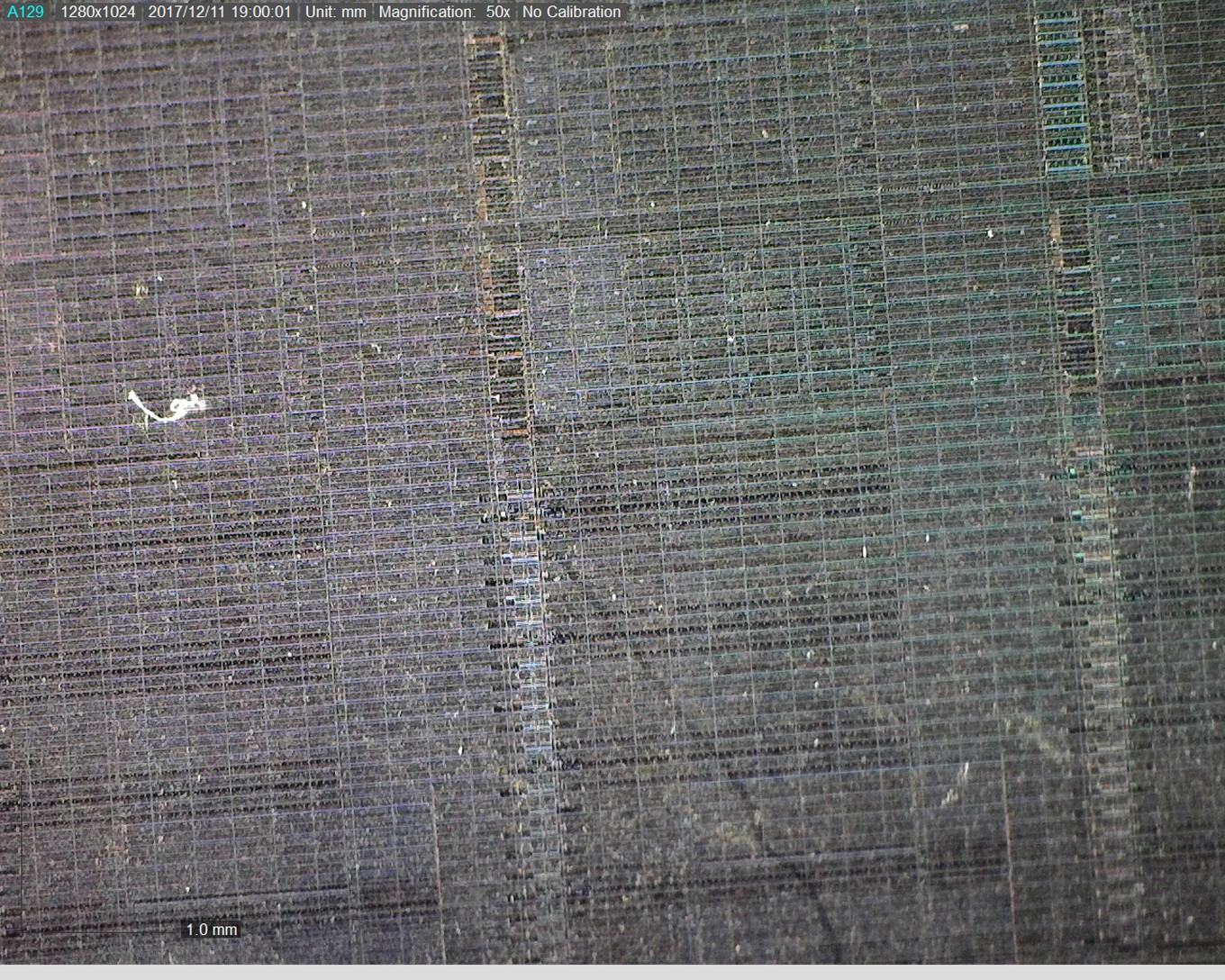

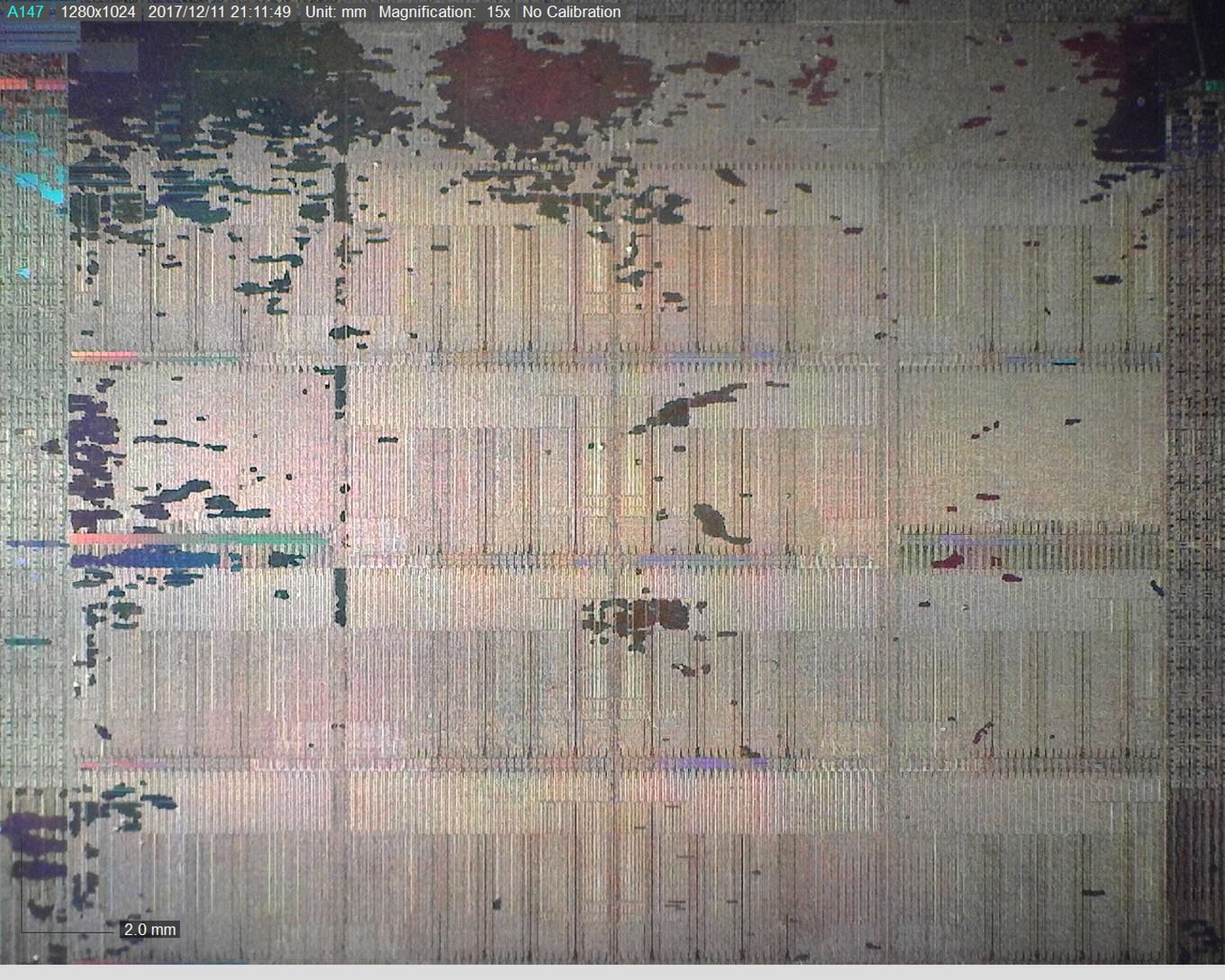

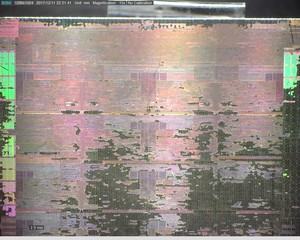

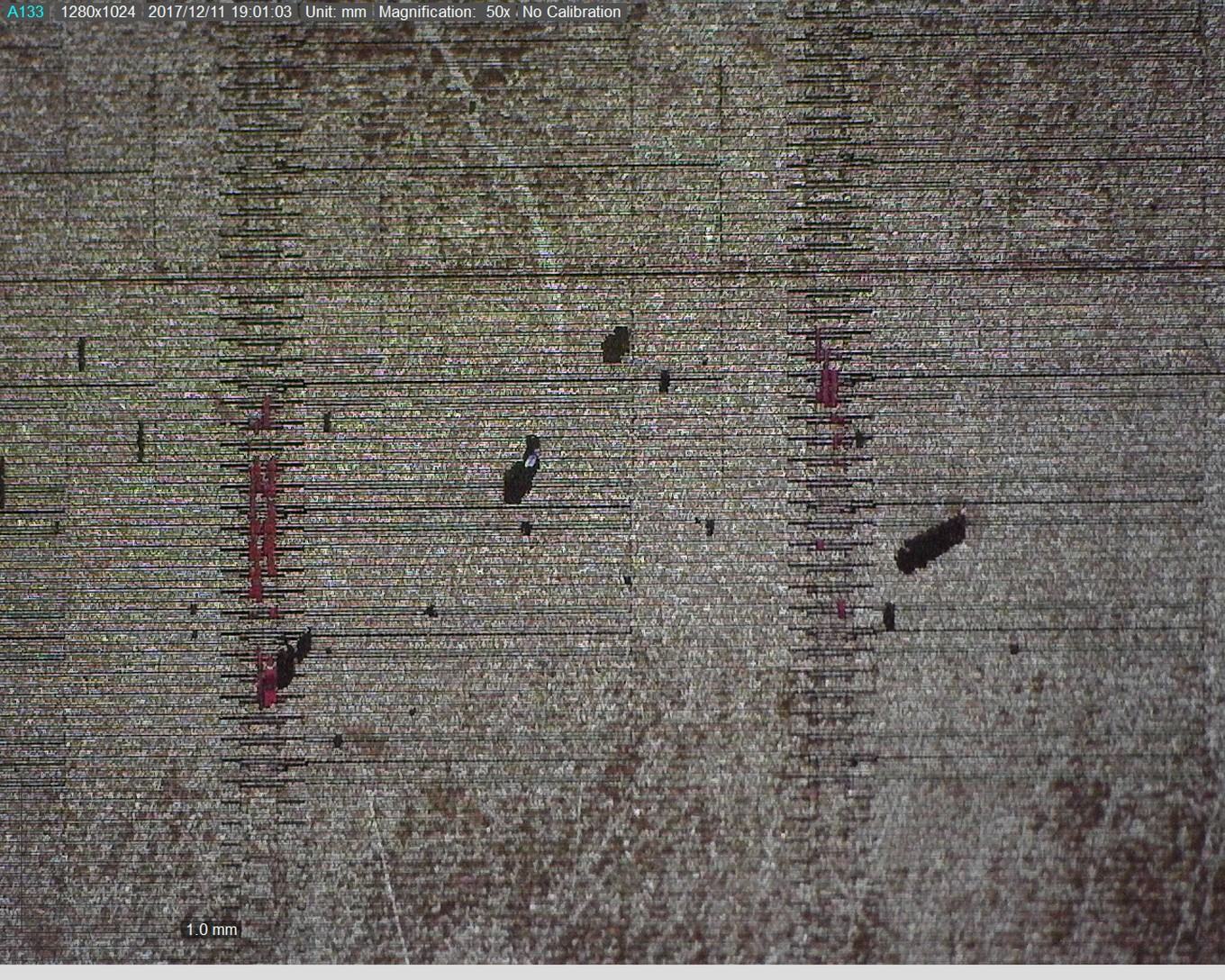

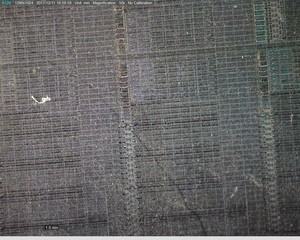

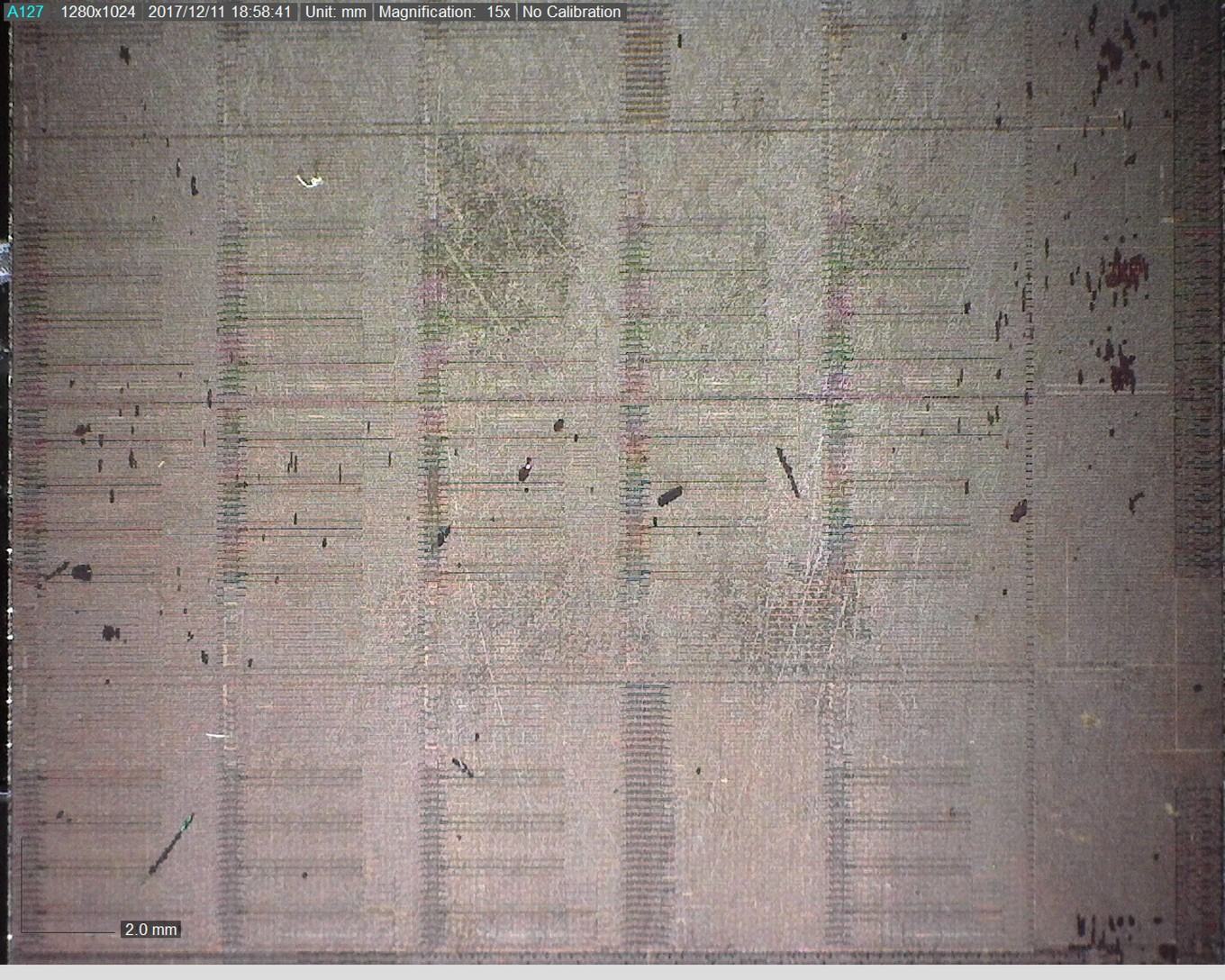

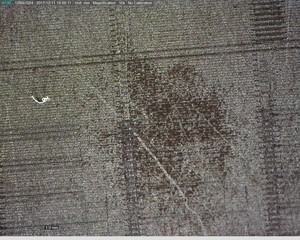

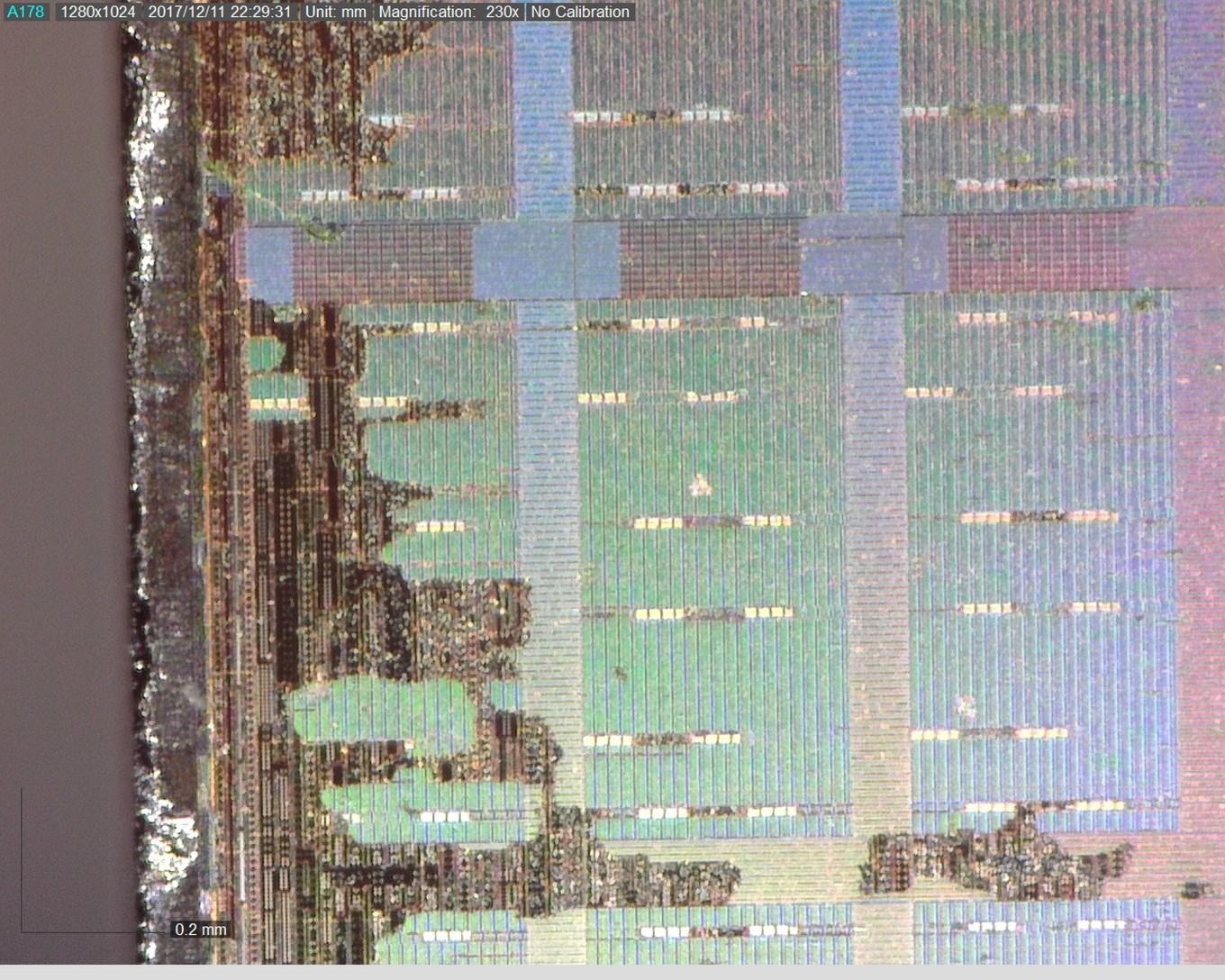

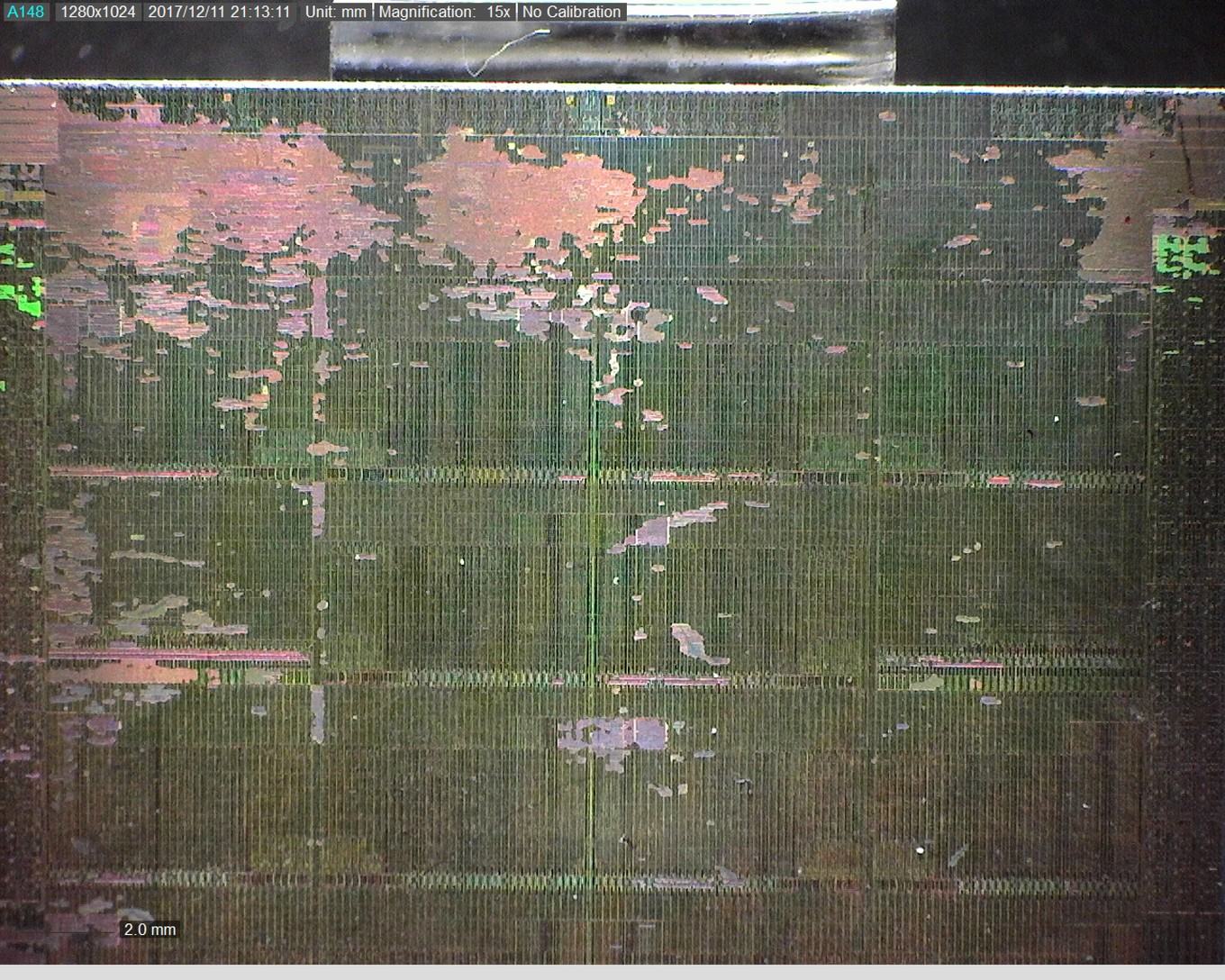

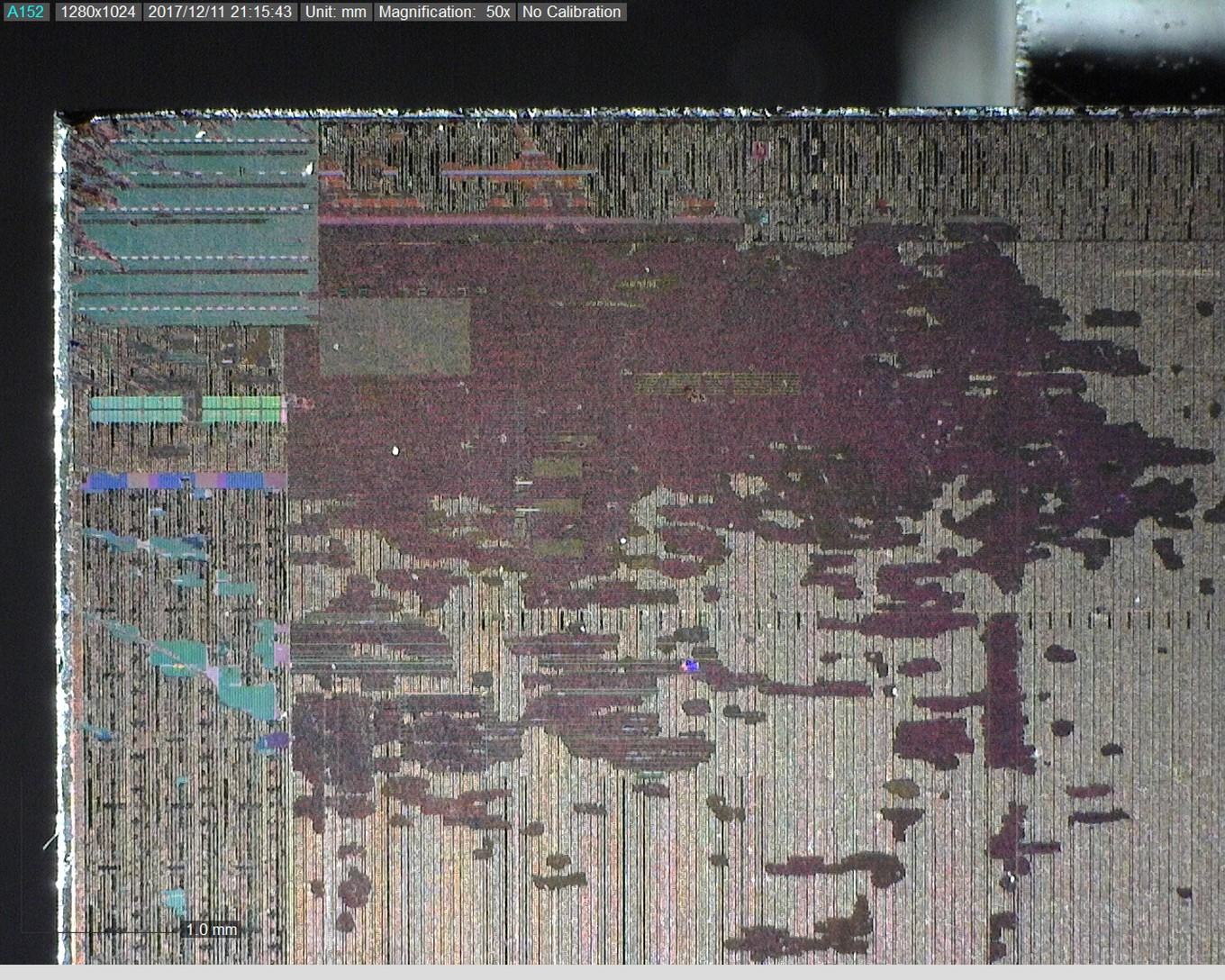

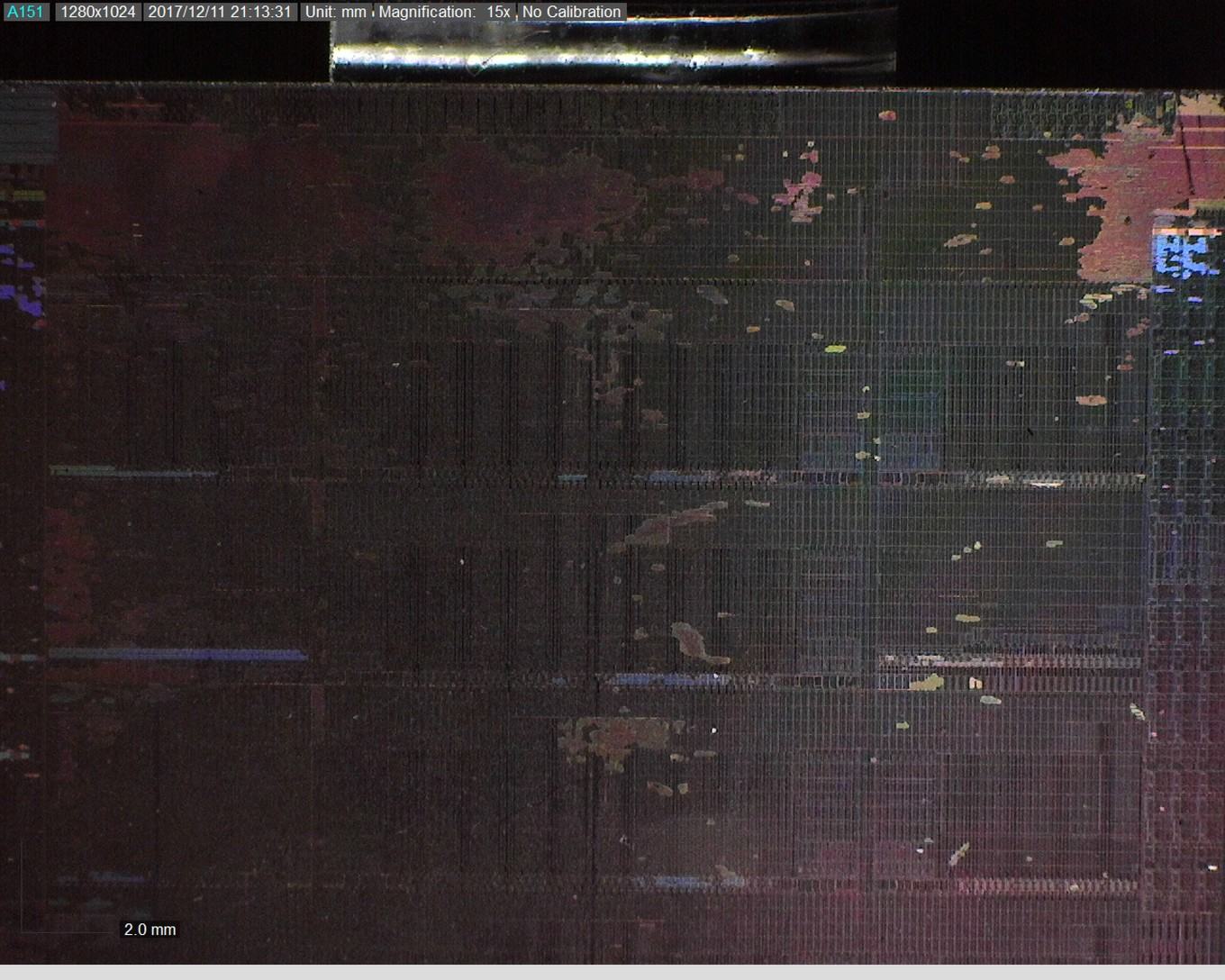

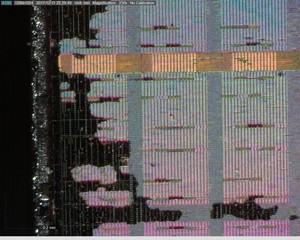

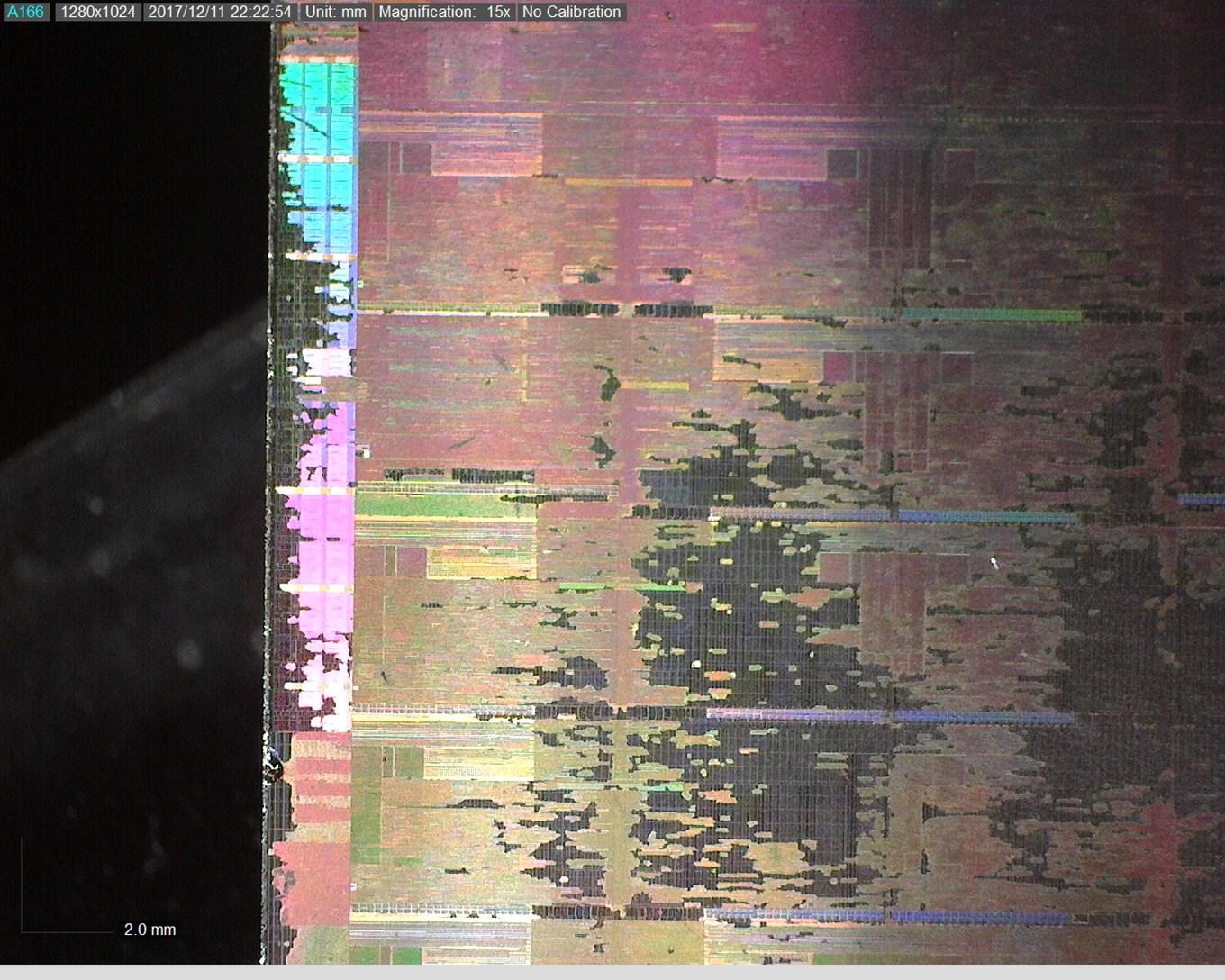

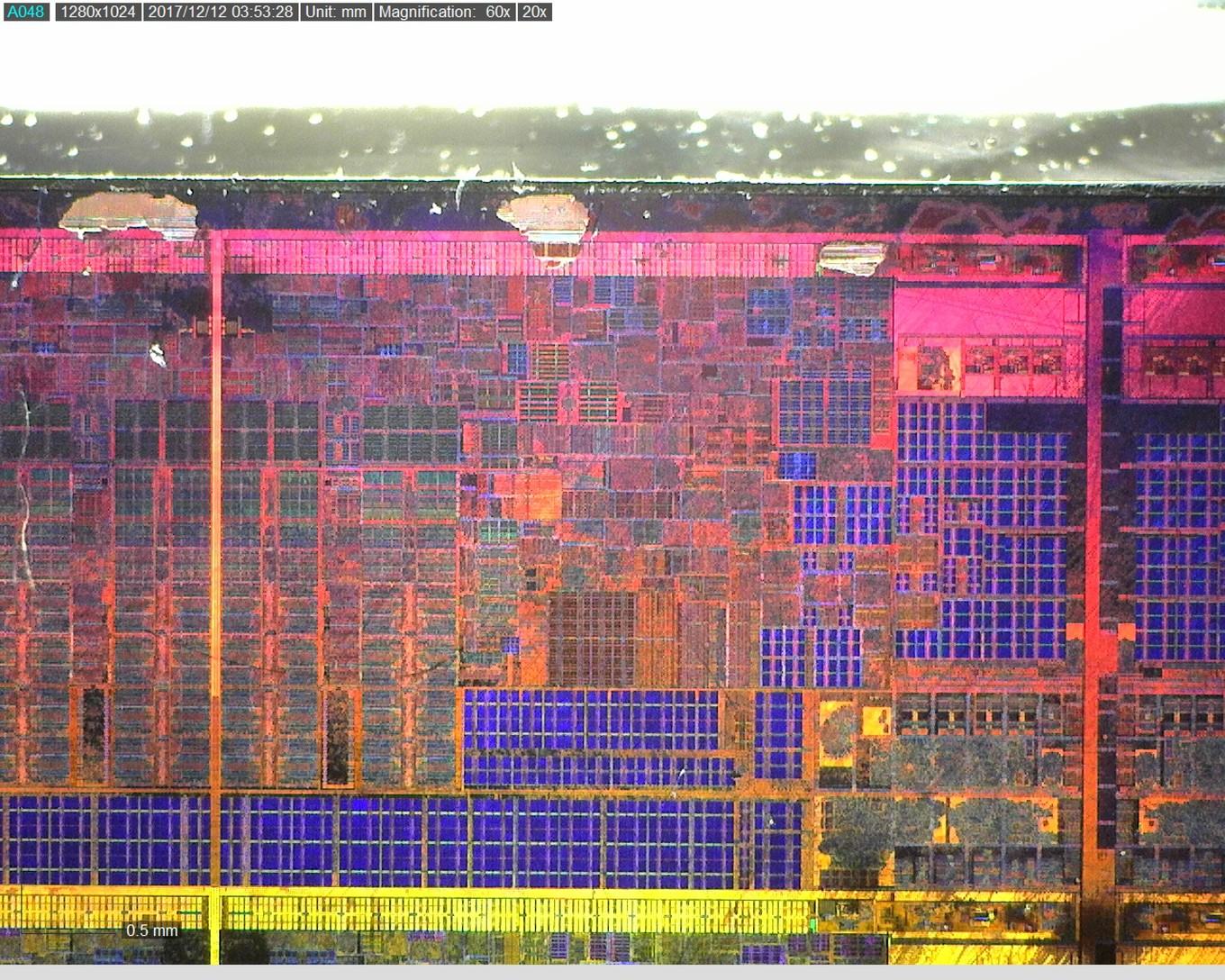

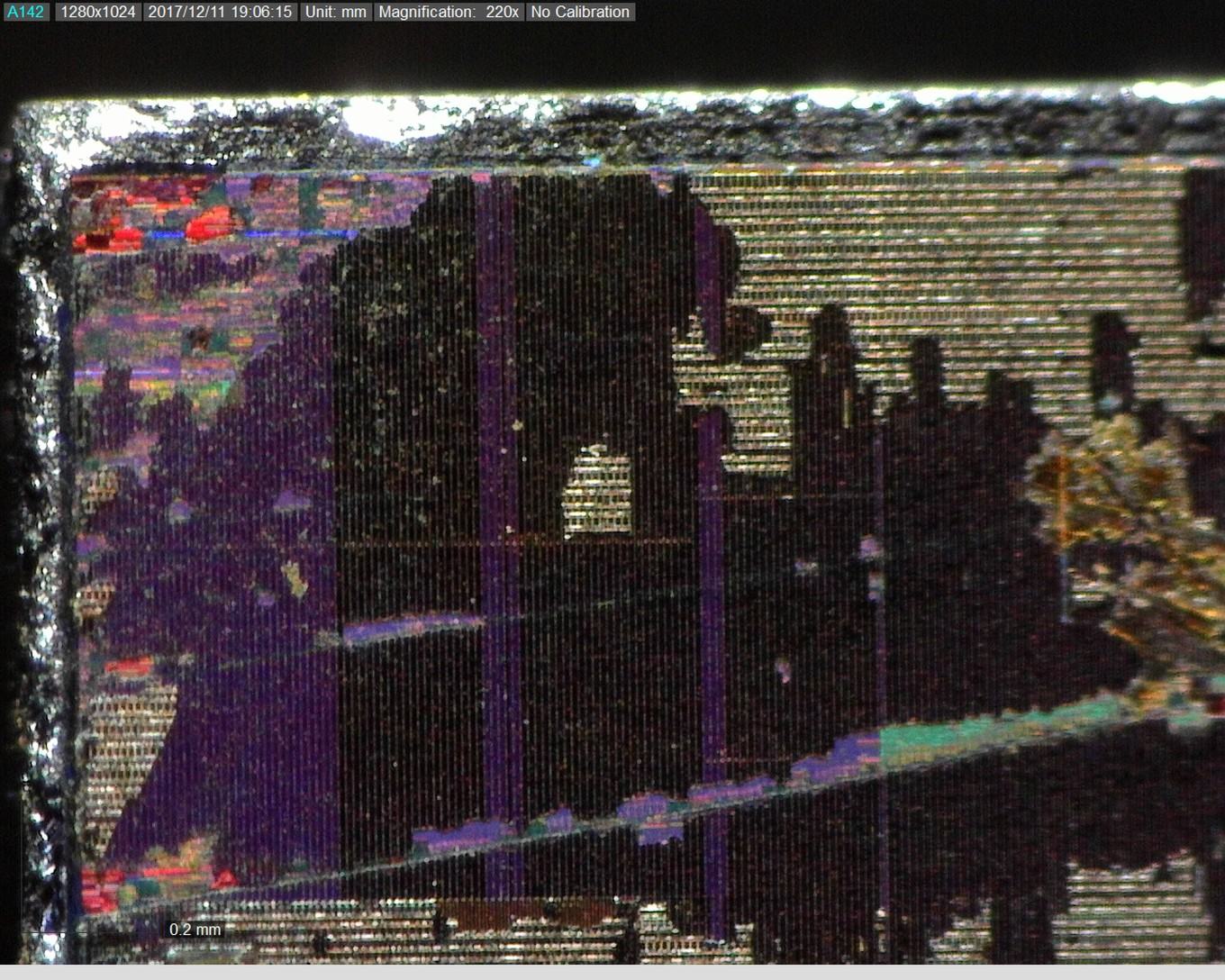

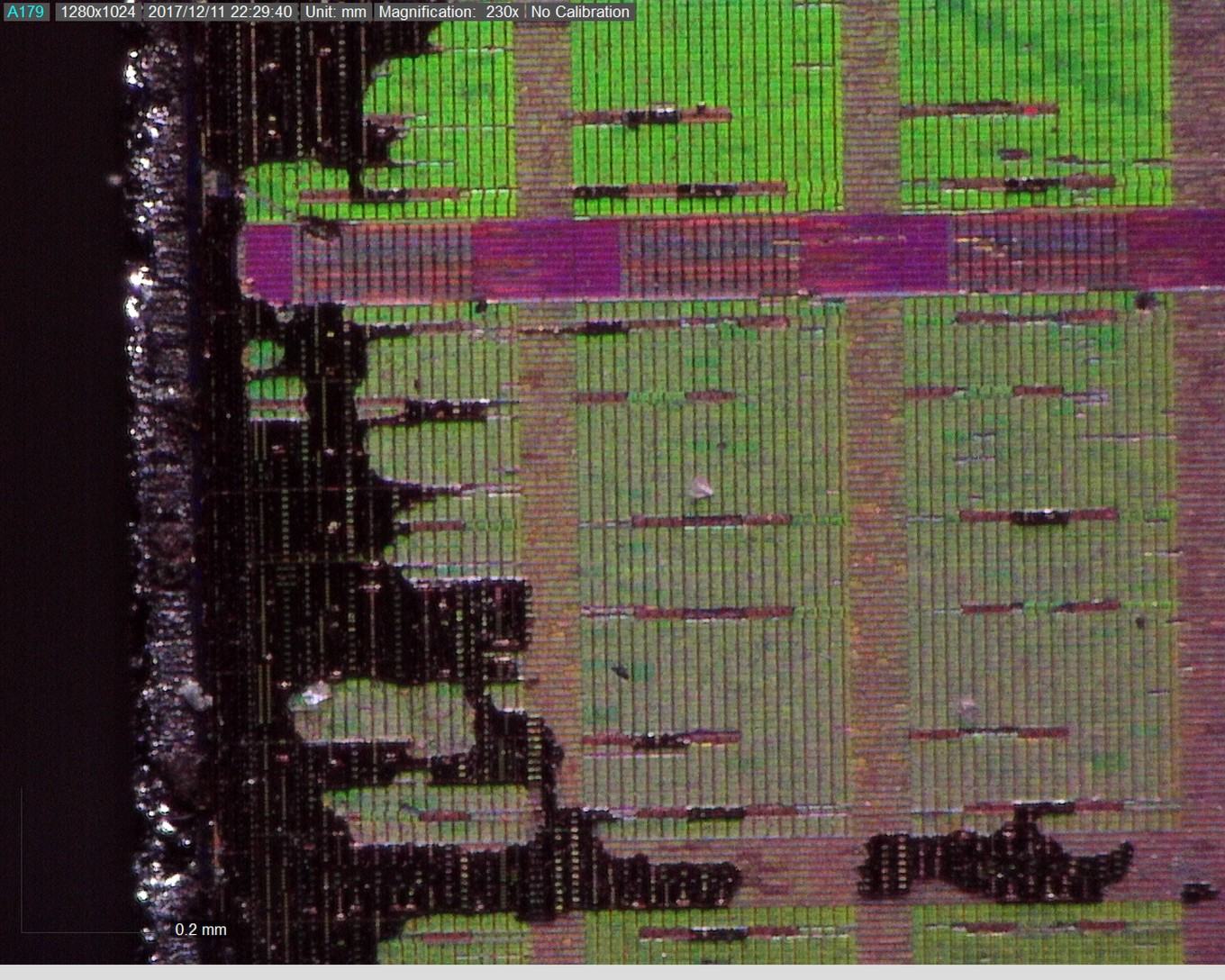

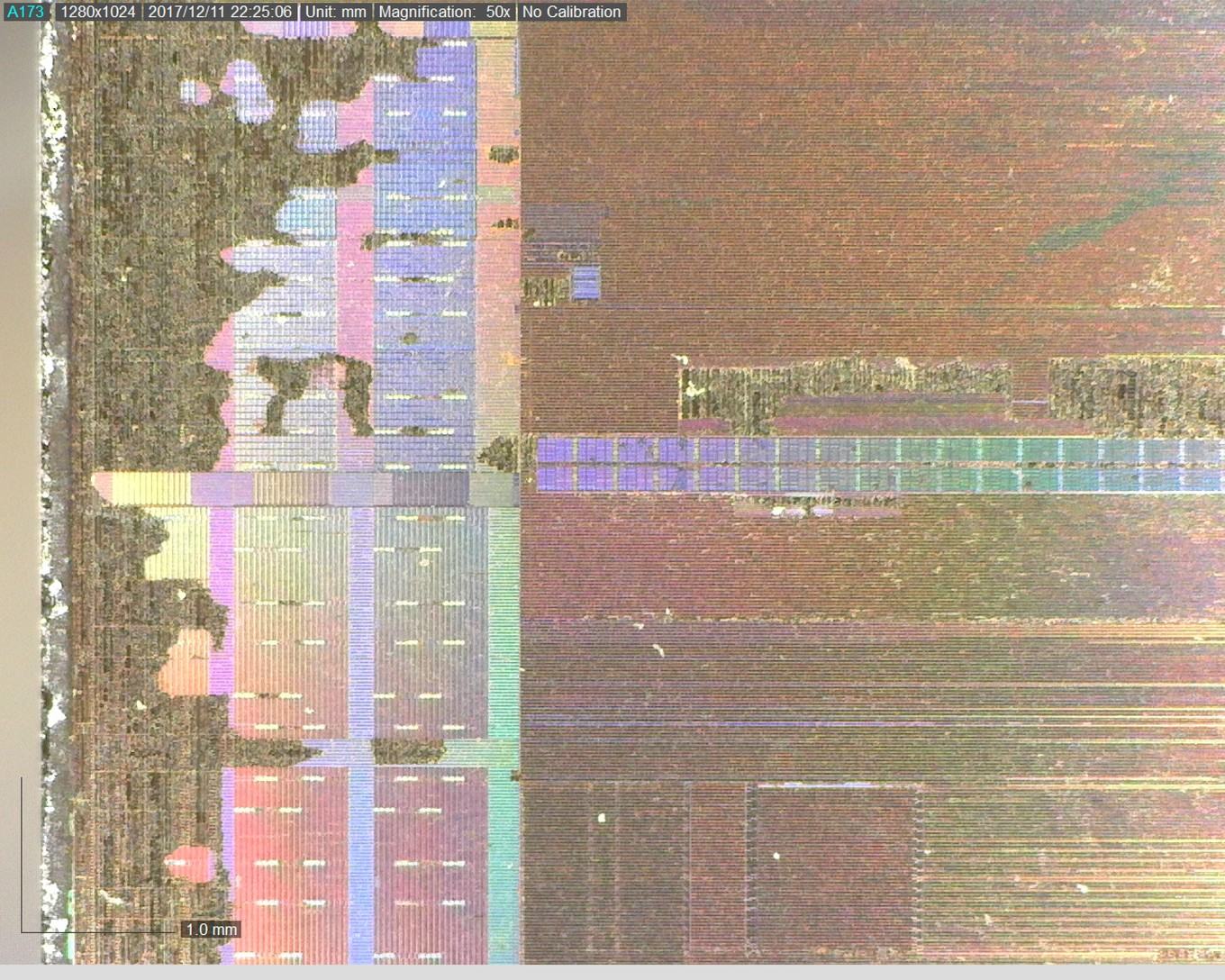

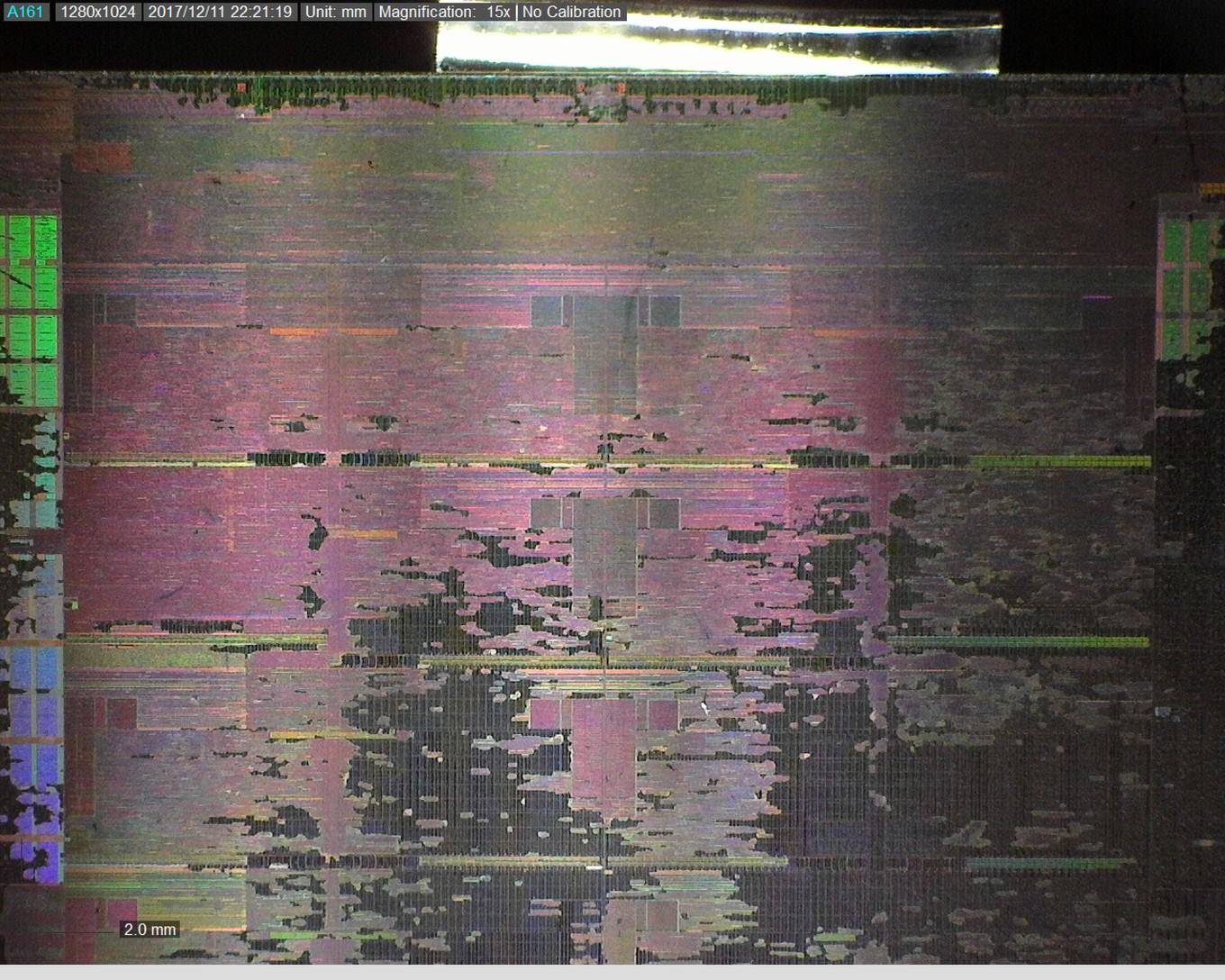

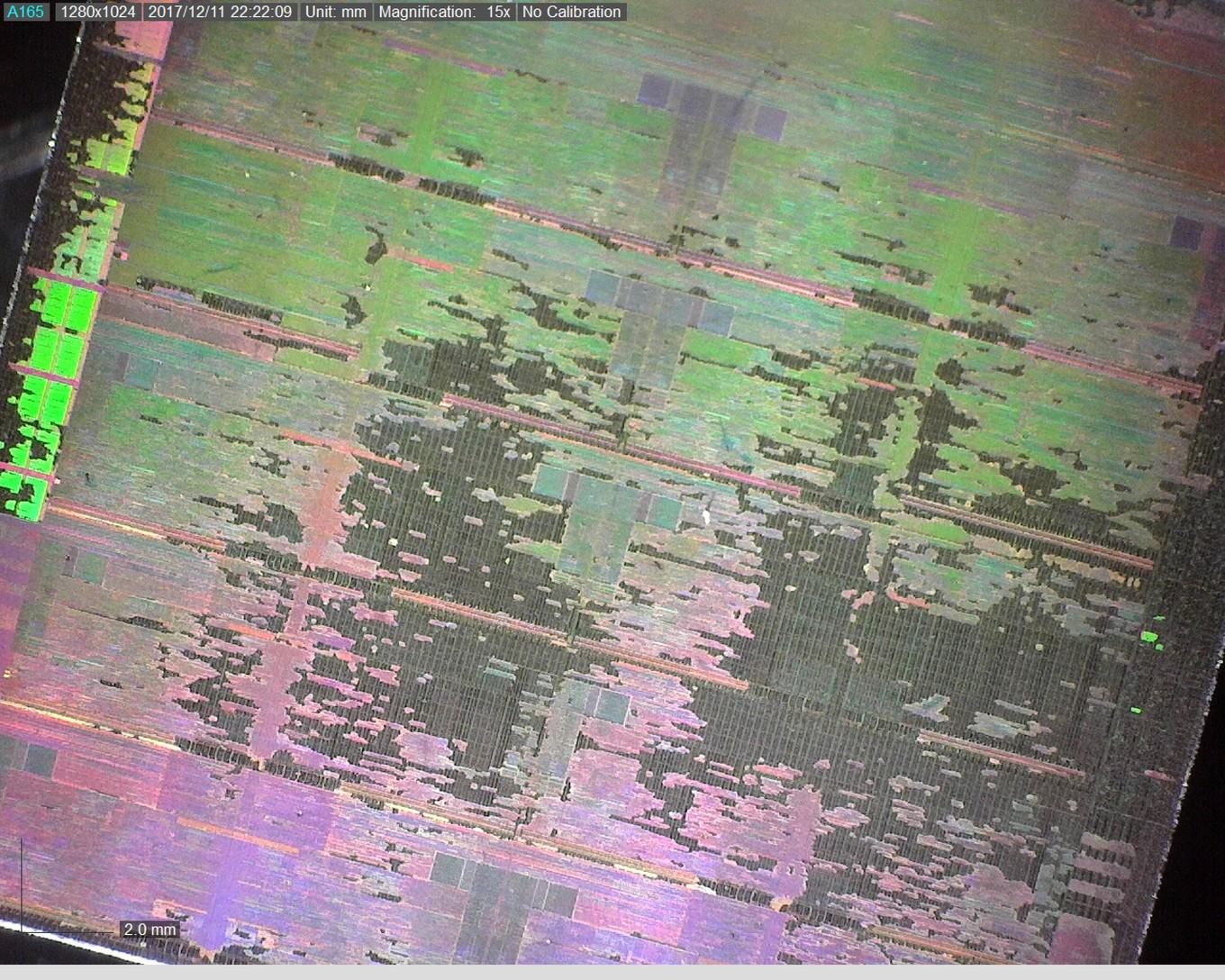

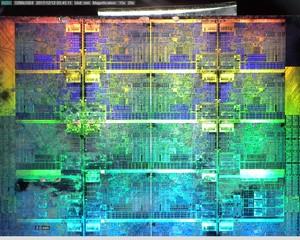

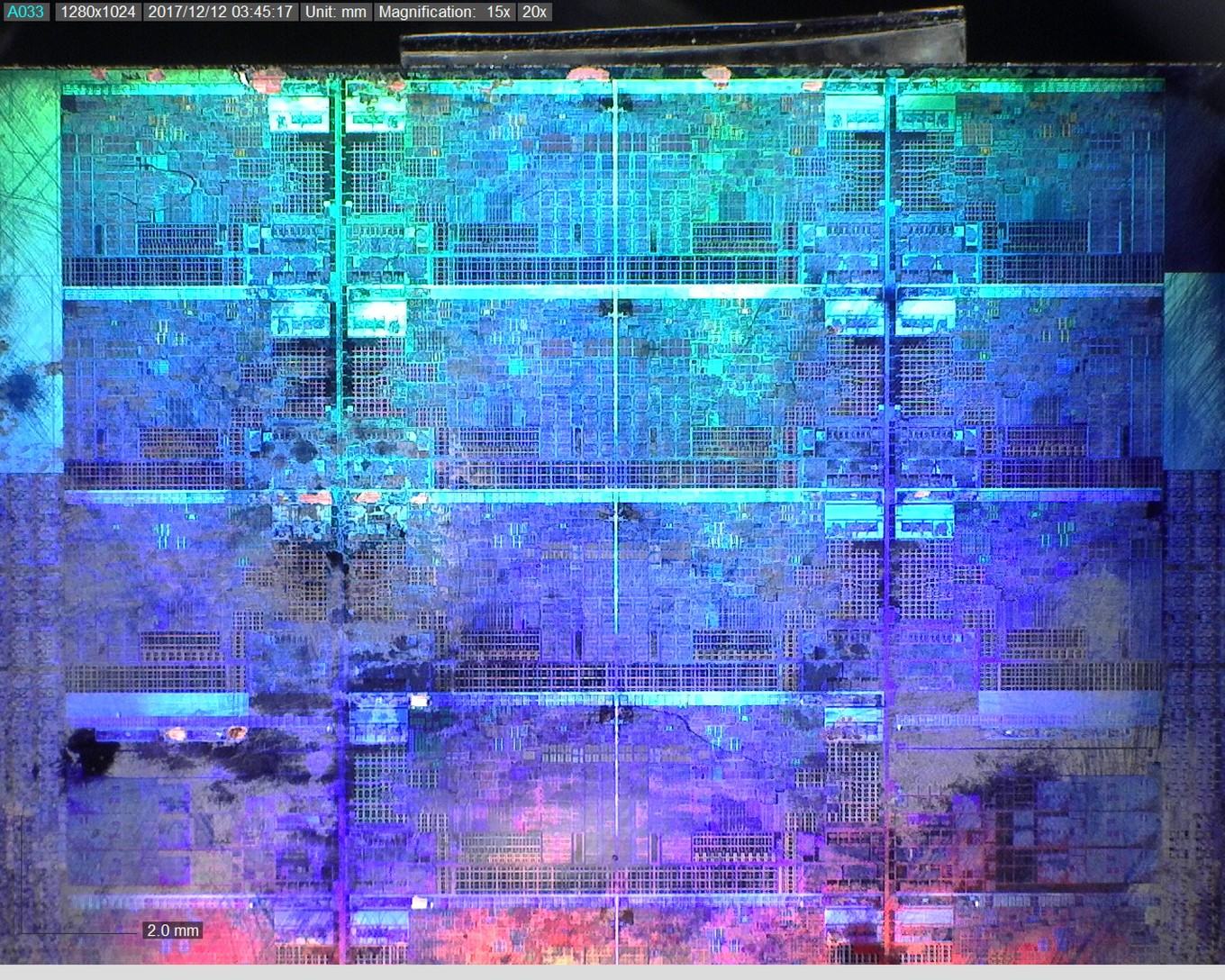

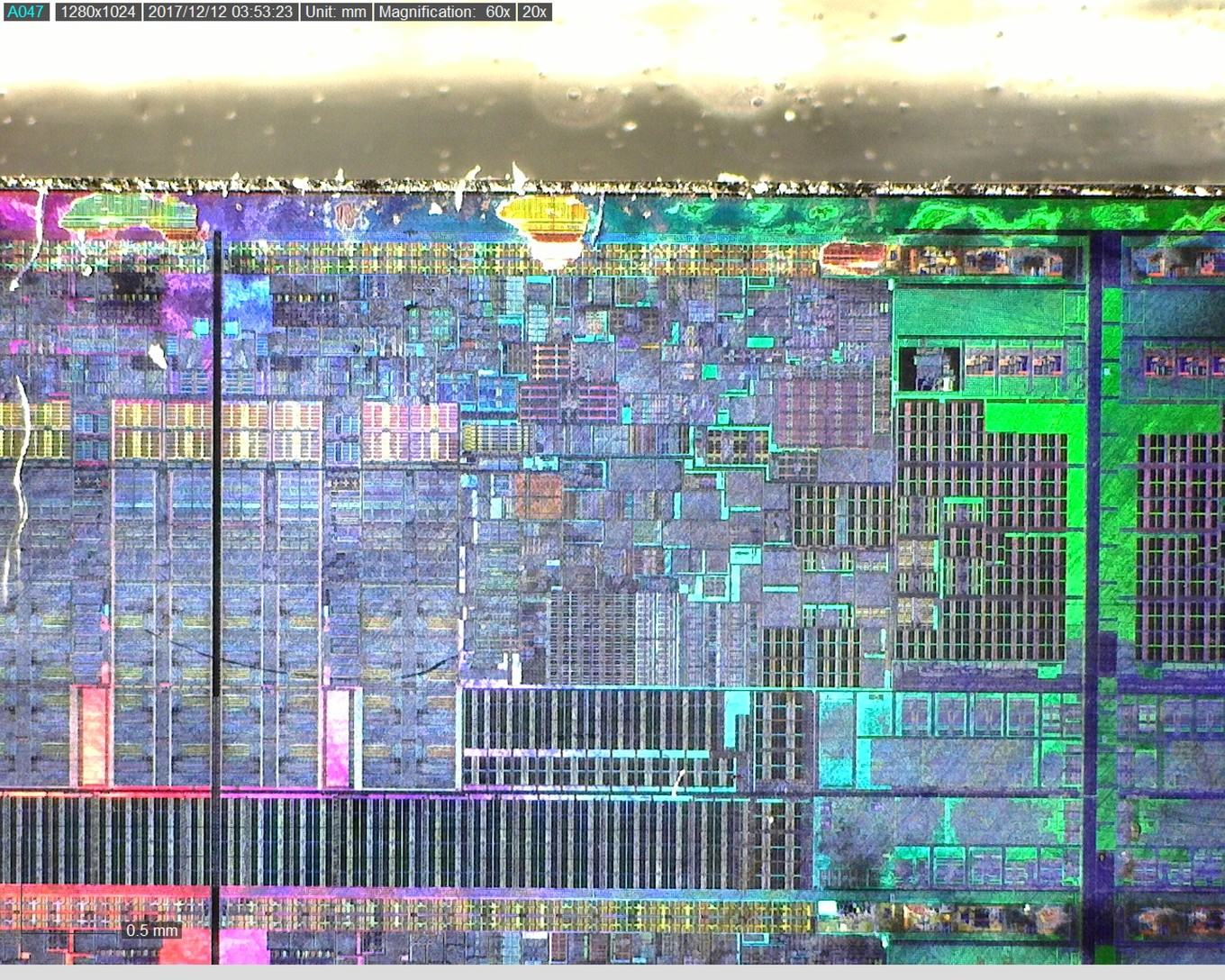

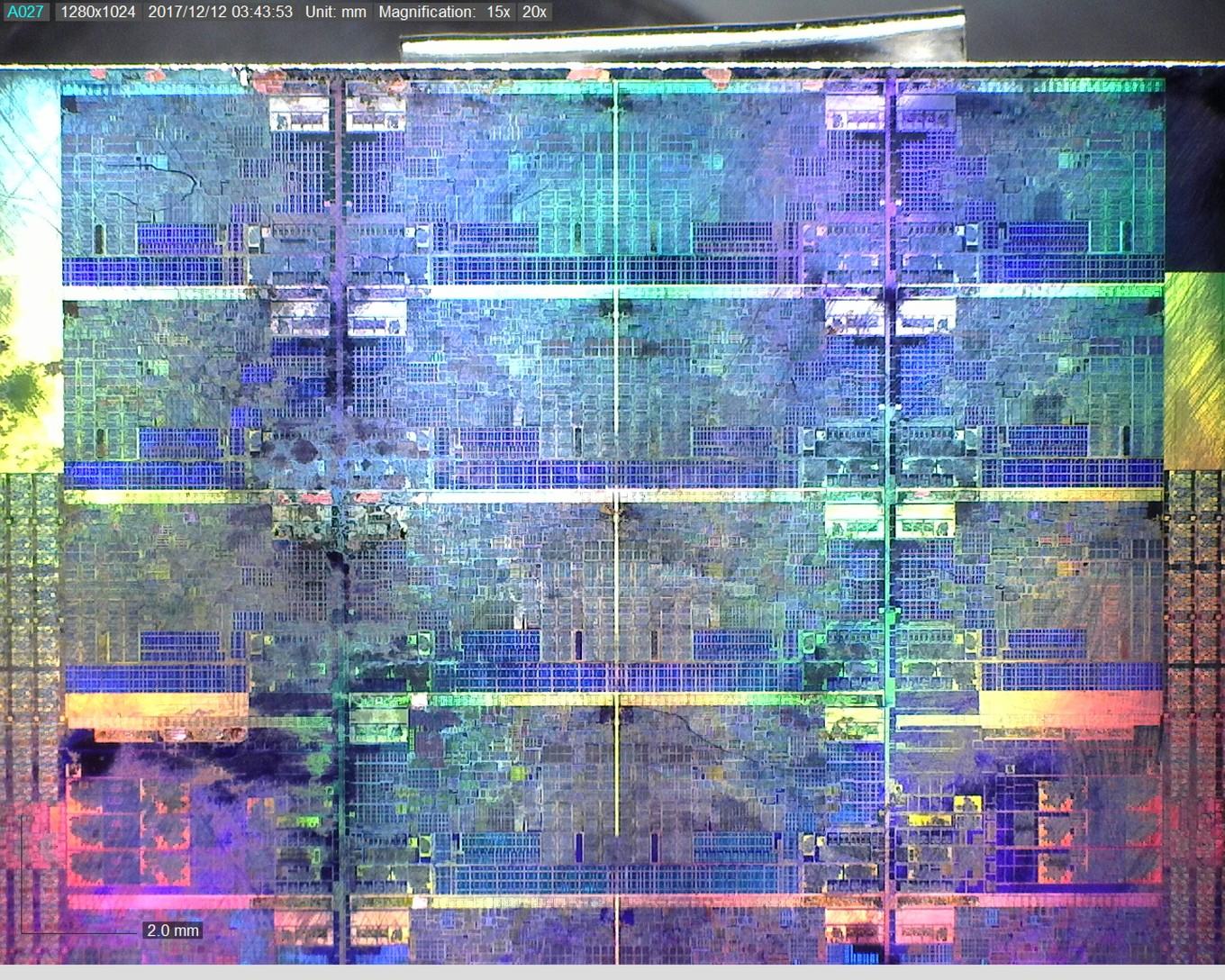

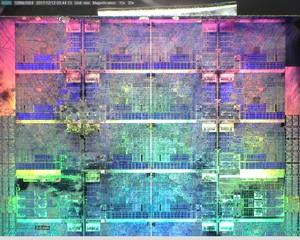

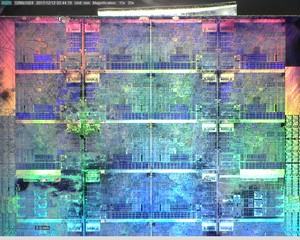

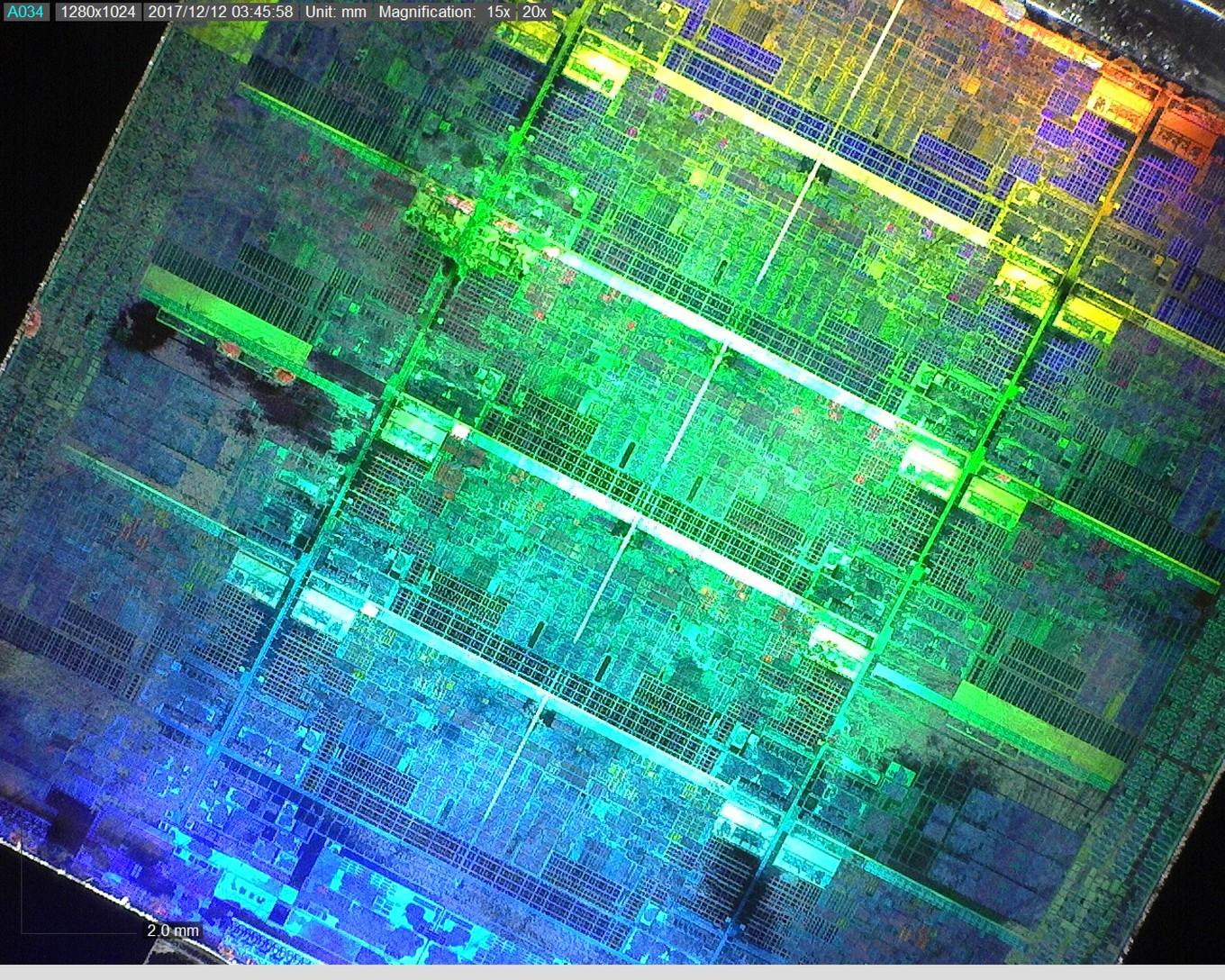

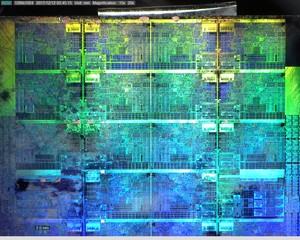

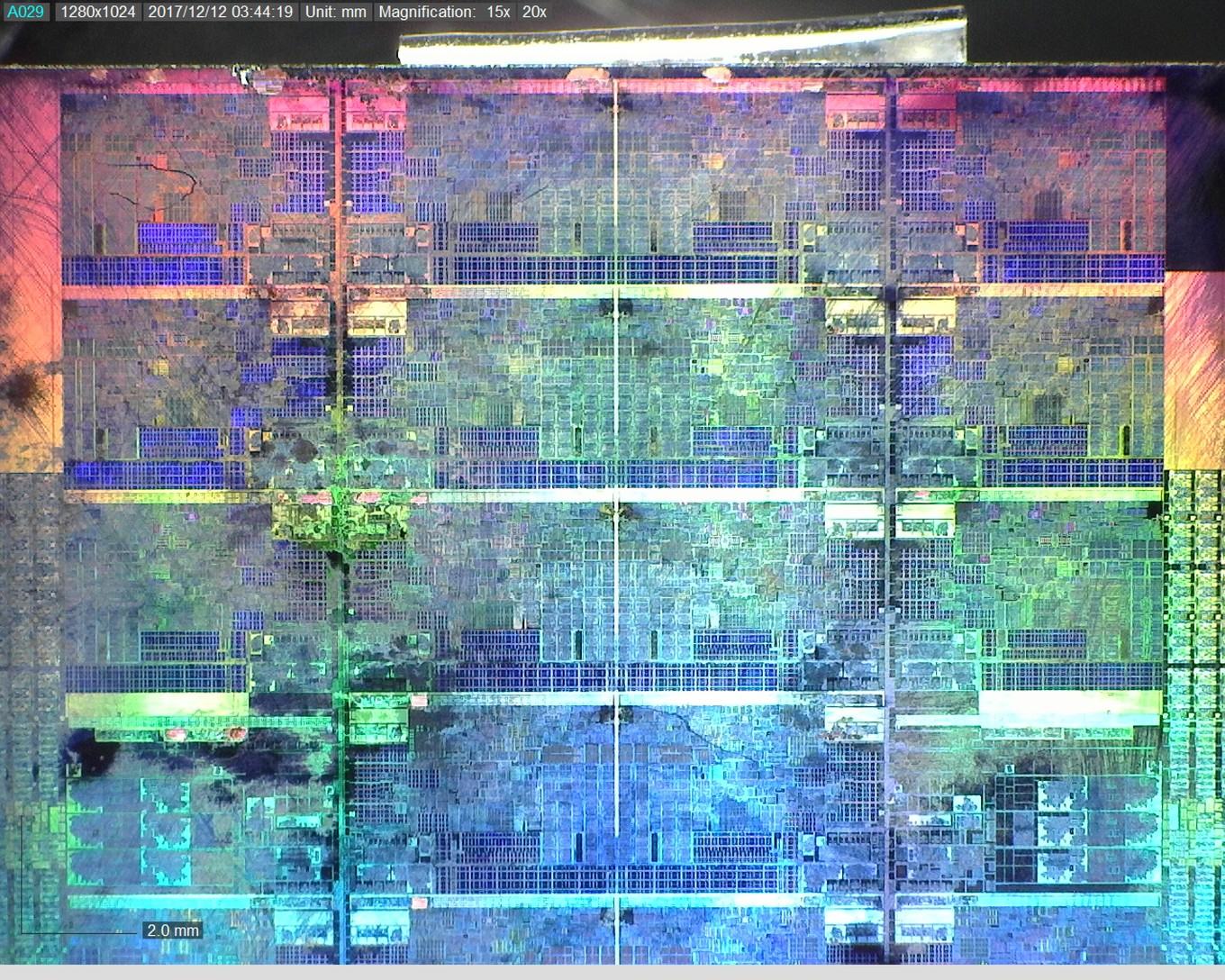

Auf den Bildern ist sehr schön die Anordnung der Kerne zu erkennen. In den ersten drei Reihen befinden sich jeweils vier Kerne. Zwei weitere sind in der zweiten Reihe von unten in der Mitte zu sehen. In der fünften und letzten Reihe sind noch einmal vier Kerne untergebracht. Damit kommen wir auf die besagten 18 Kerne. In der verletzten Reihe rechts und links außen, dort wo nur zwei Kerne in einer Reihe angeordnet sind, befinden sich zwei Speichercontroller. Diese haben in etwa die Größe eines Kerns.

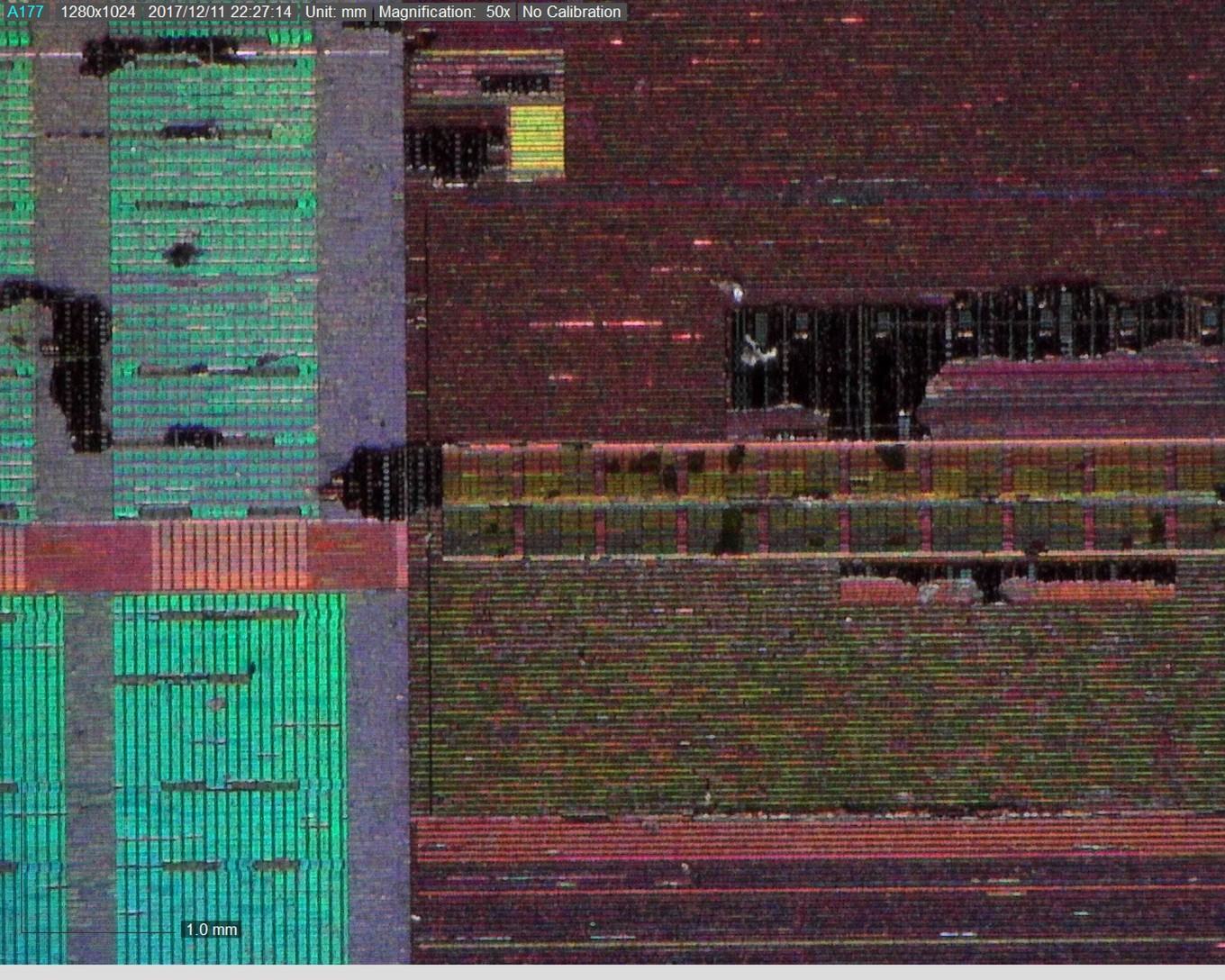

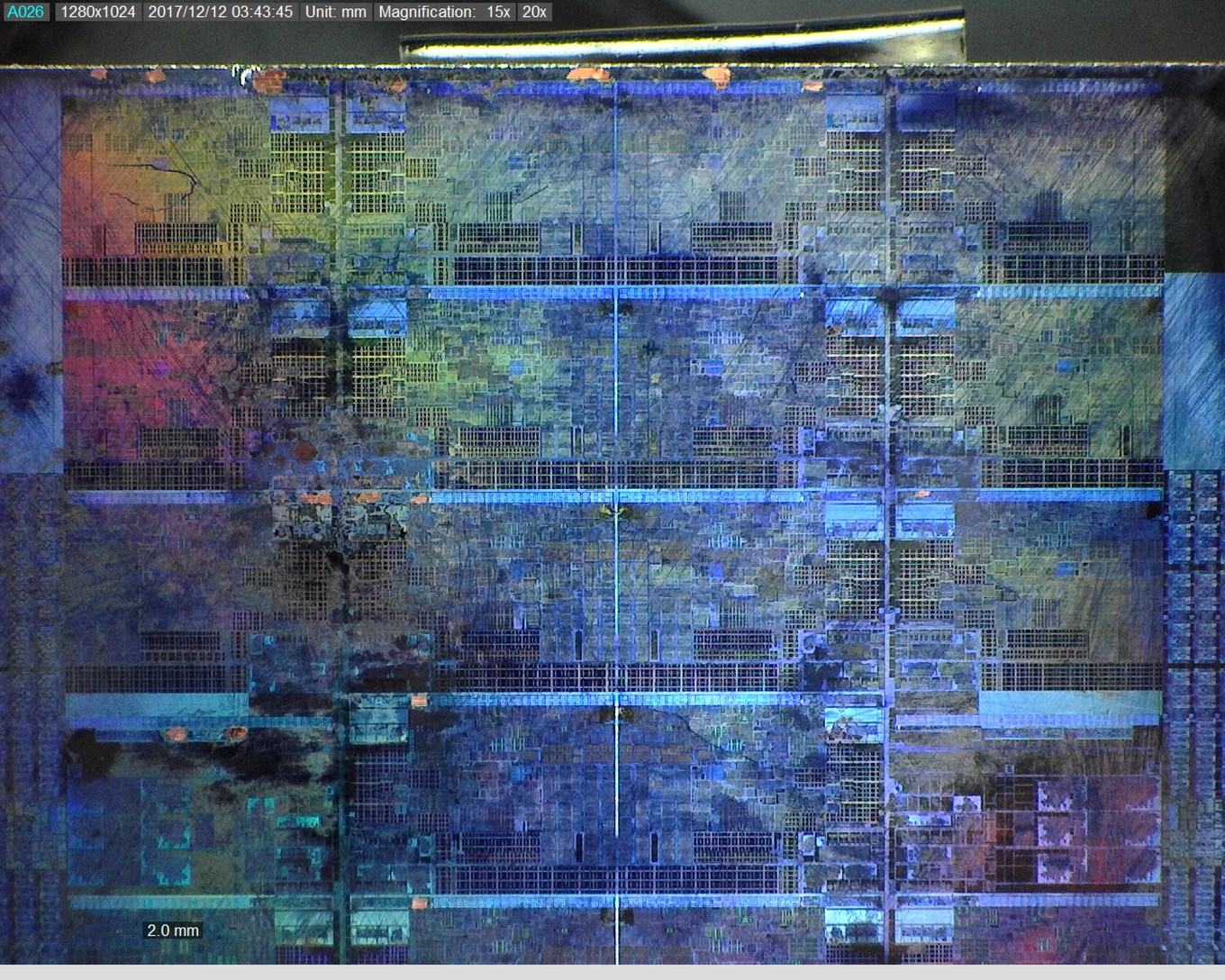

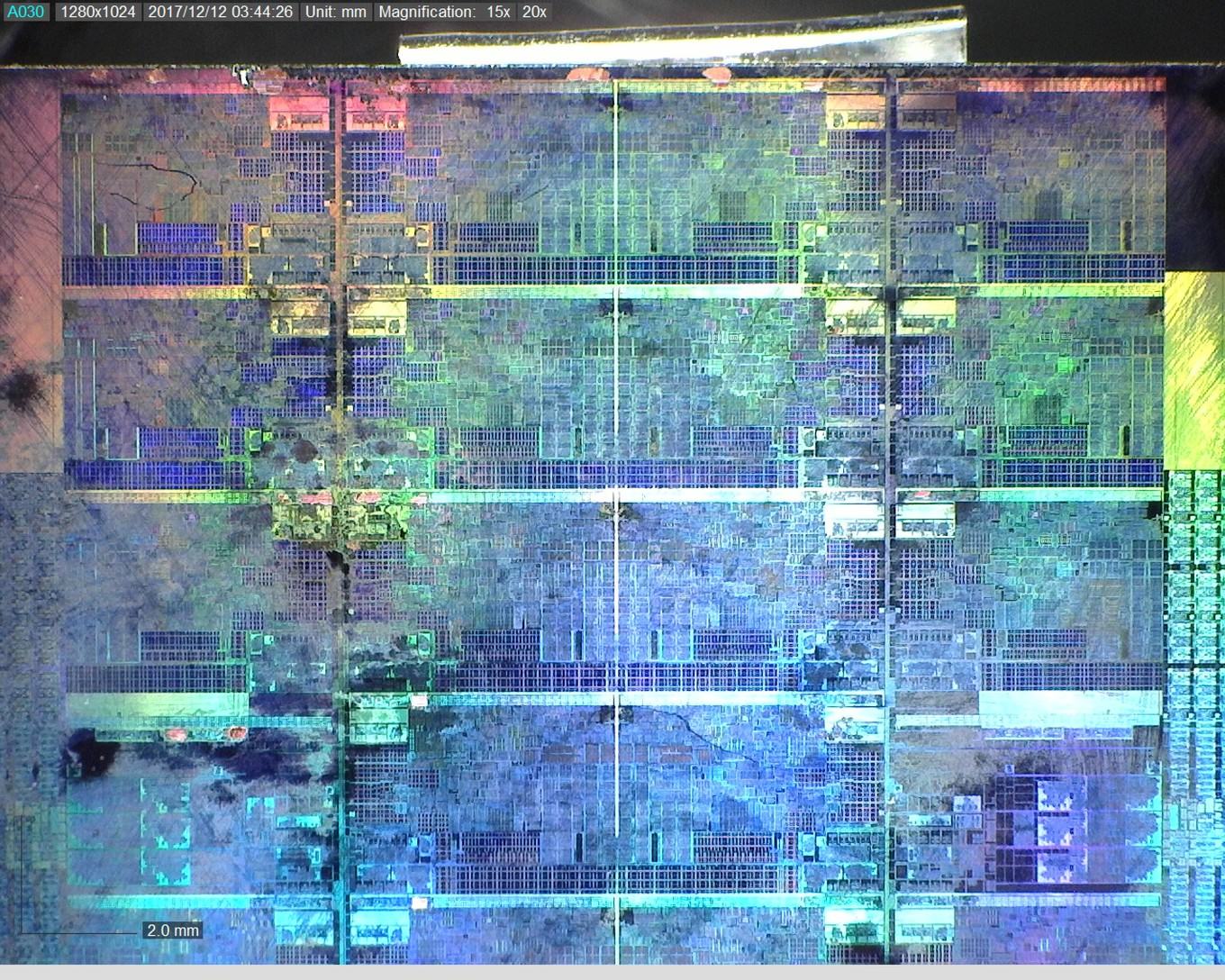

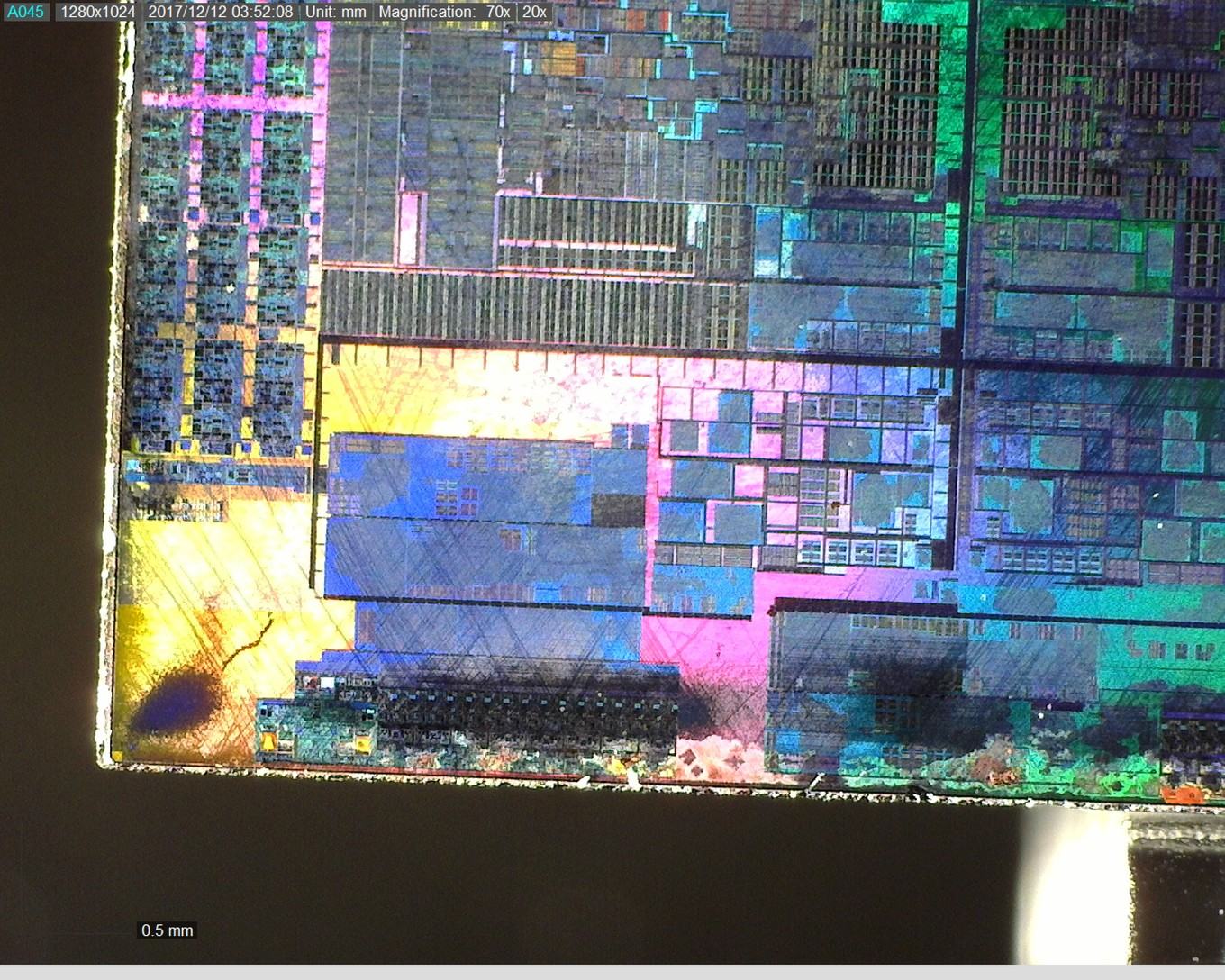

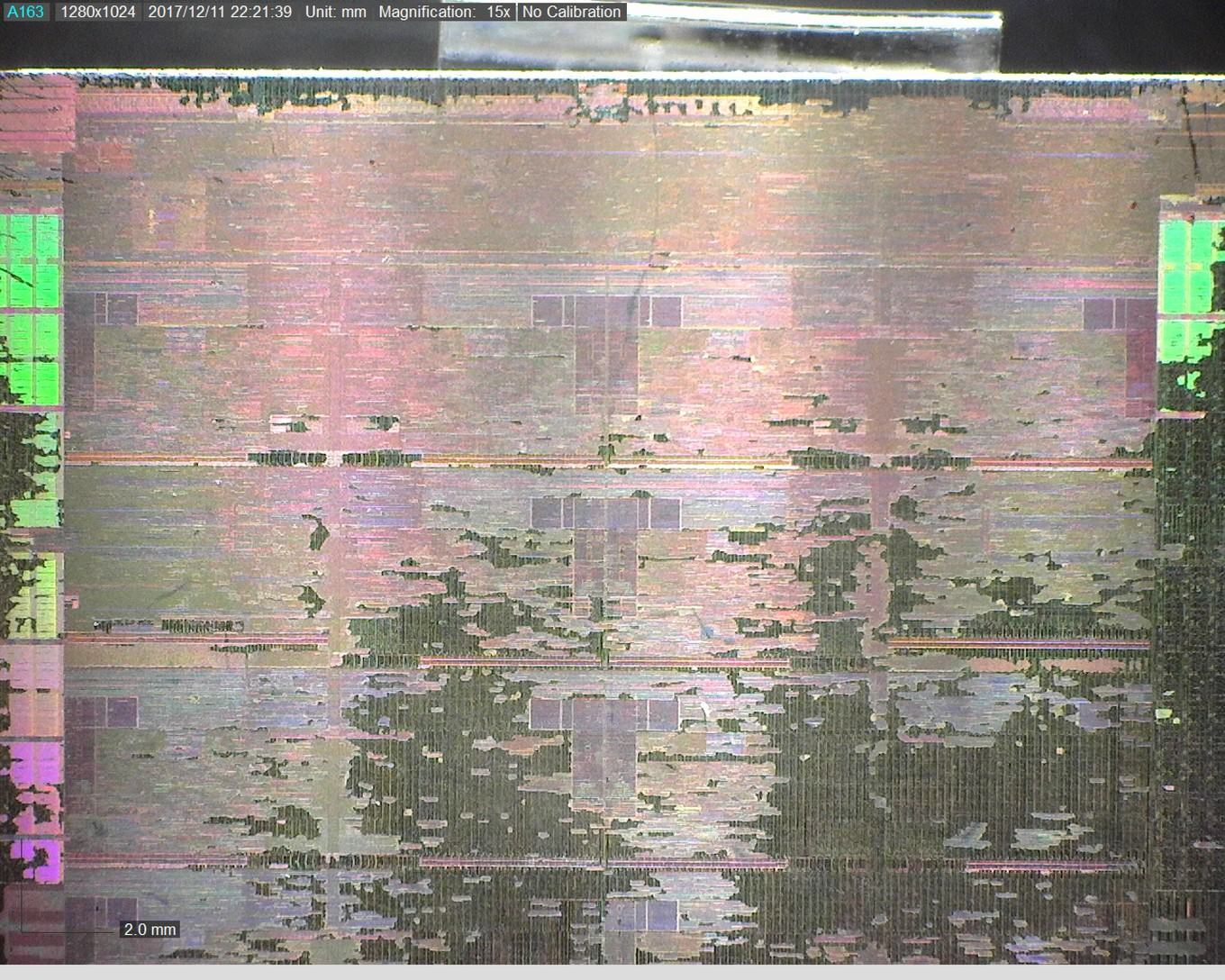

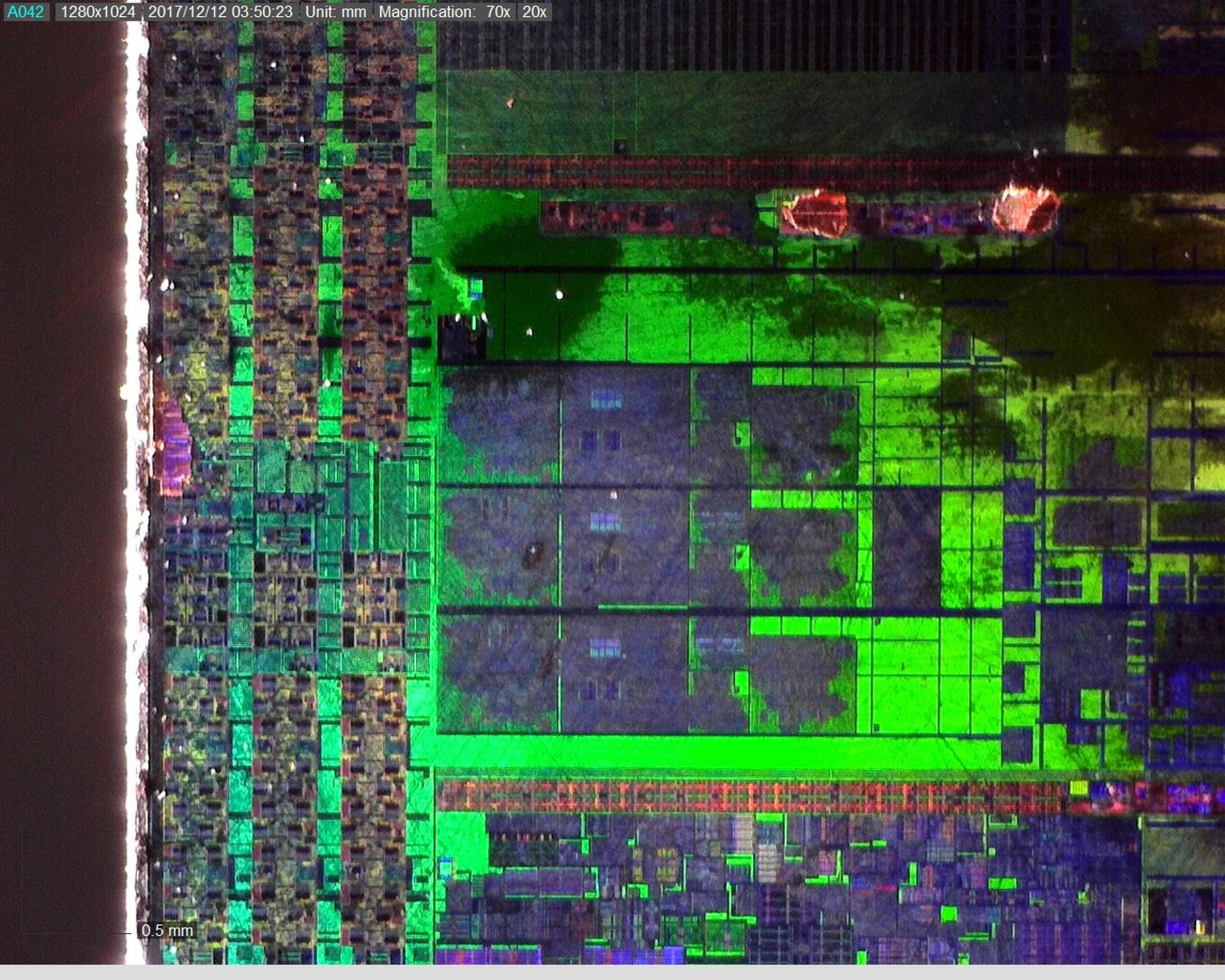

Jeder der zwei Speichercontroller-Blöcke (Bild oben) beinhaltet drei einzelne Speicherkanäle. Der Core i9-7980XE verwendet allerdings nur ein Quad-Channel-Interface. Die Xeon-Platinum-Modelle bieten allerdings ein Hexa-Channel-Interface und hier kommen dann auch alle im Prozessor verfügbaren Speicherkanäle zum Einsatz.

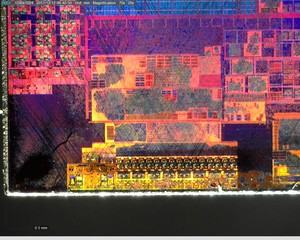

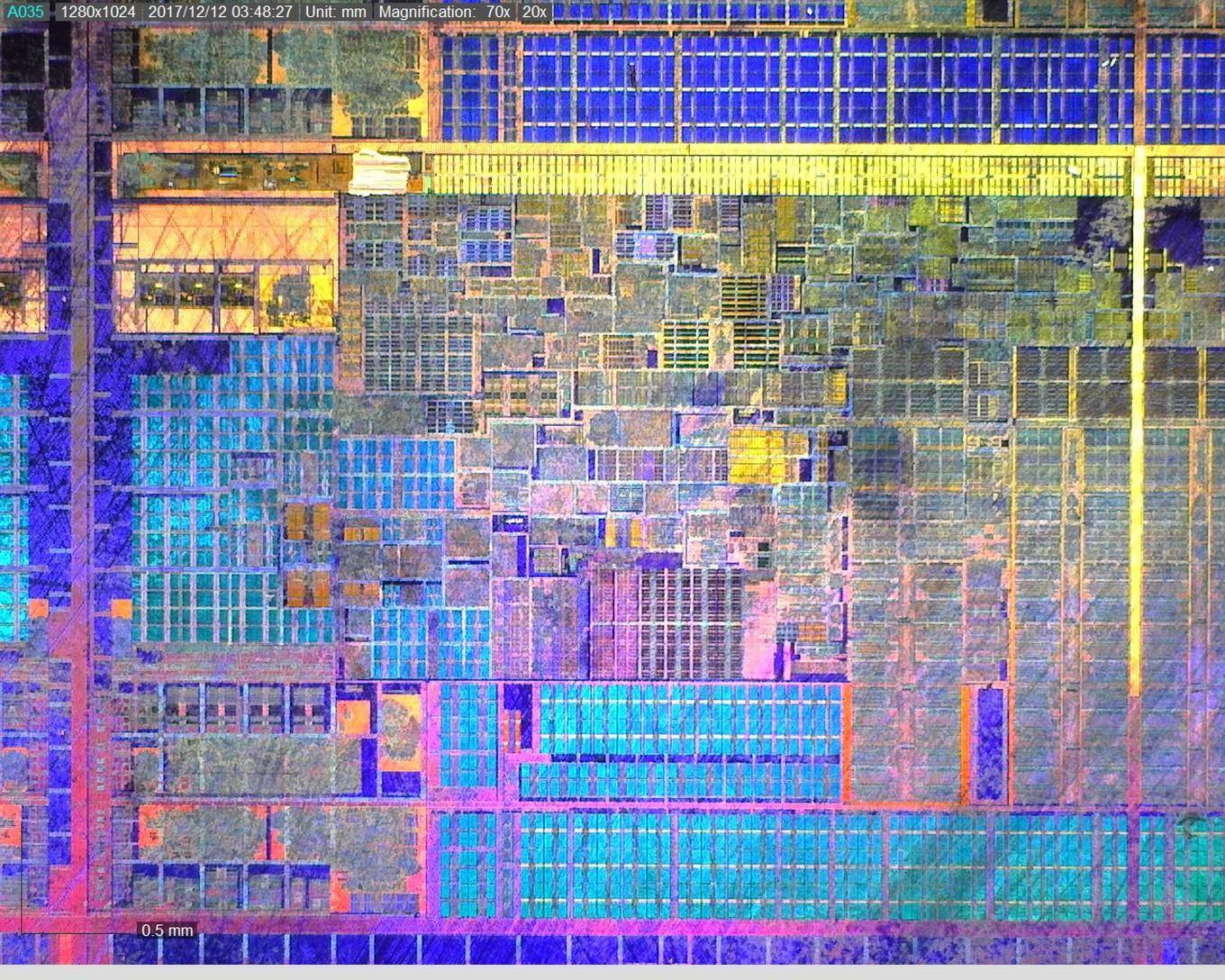

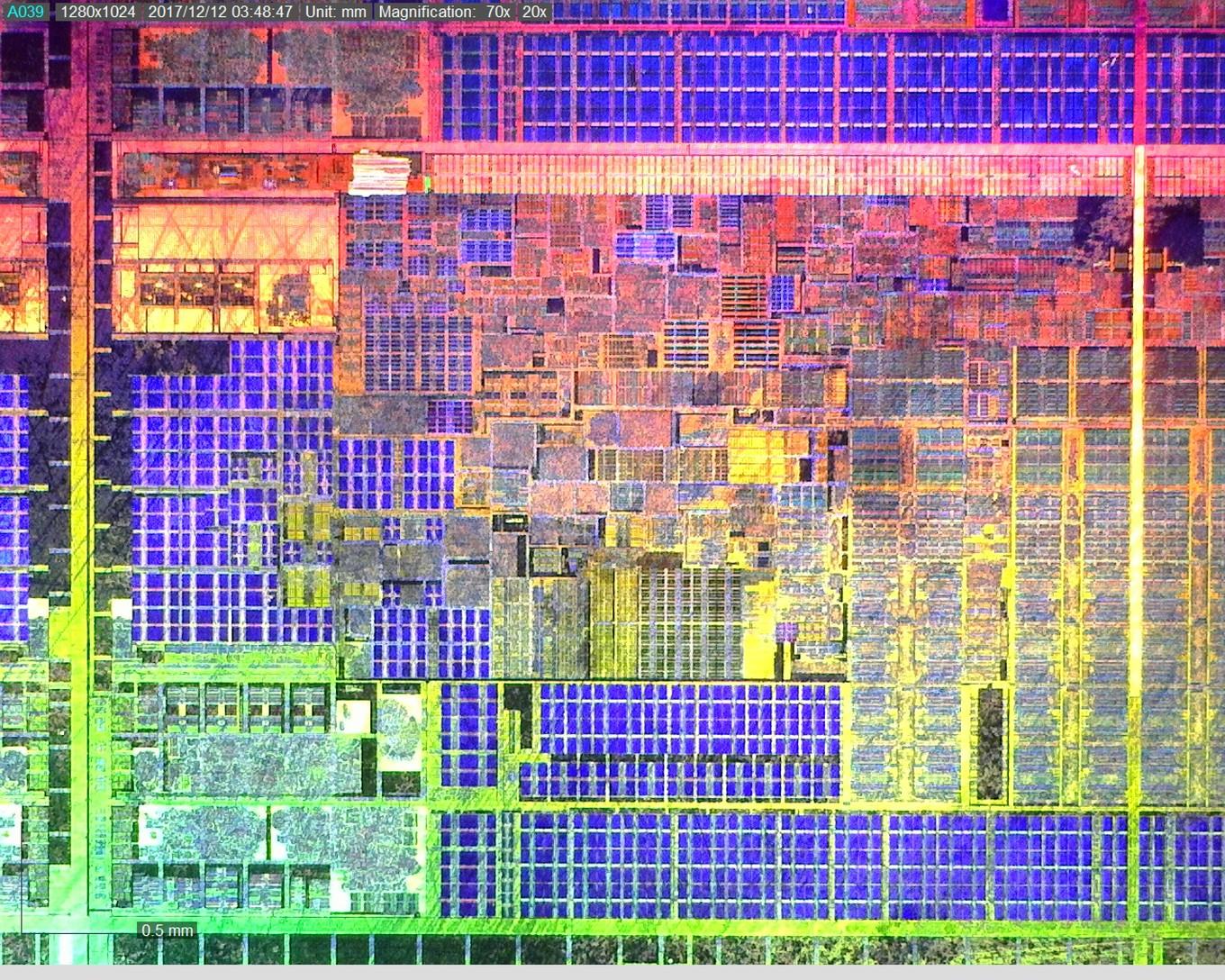

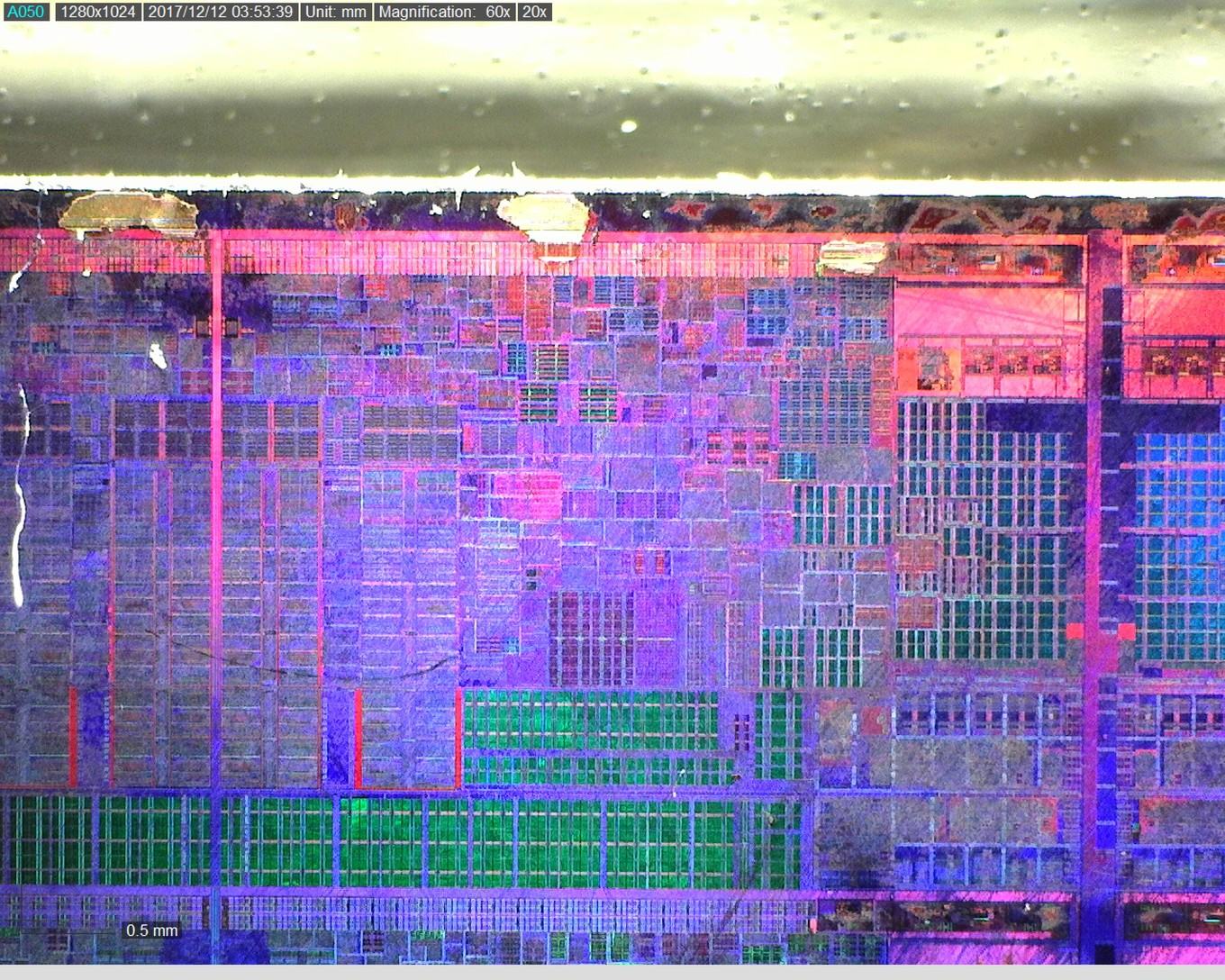

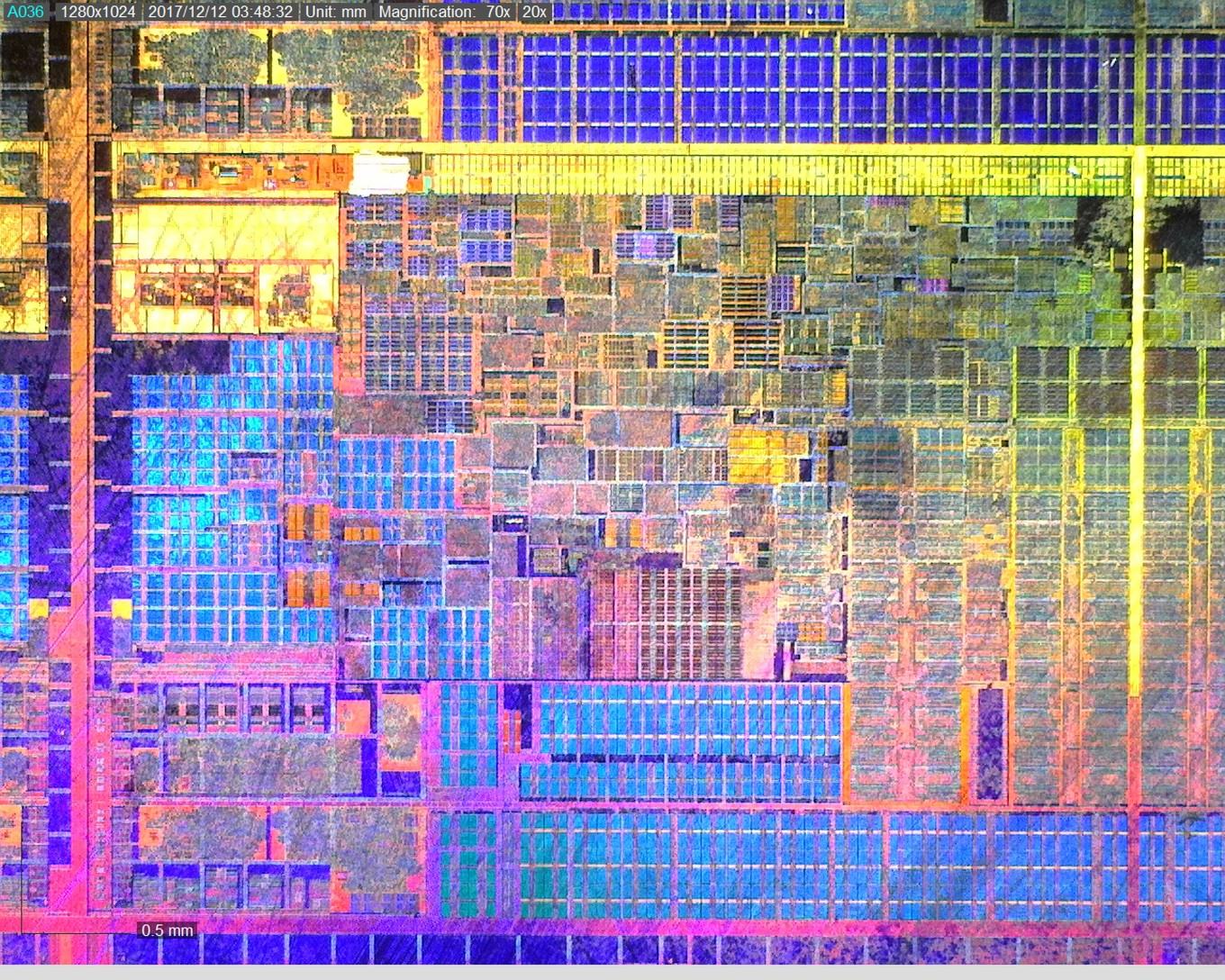

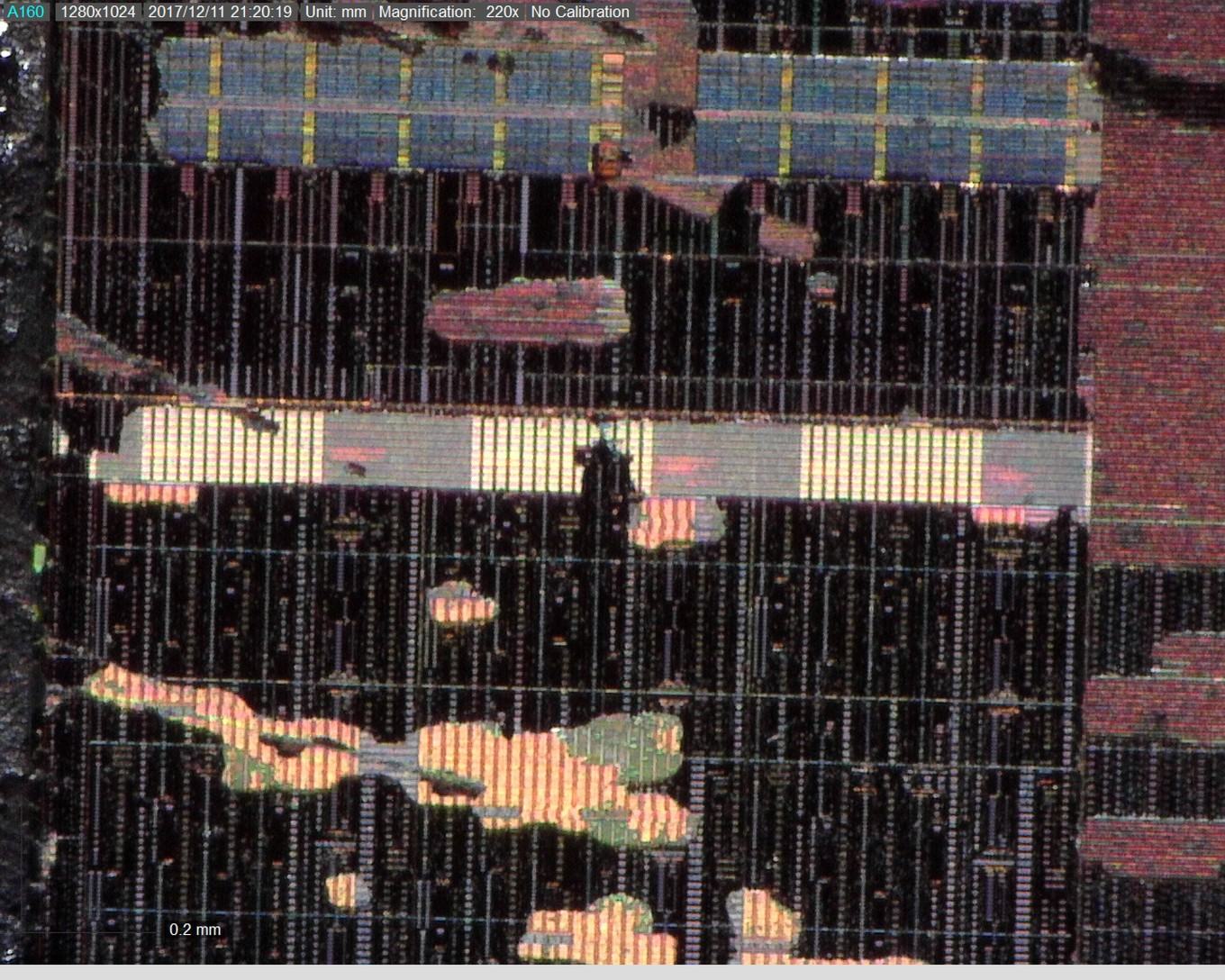

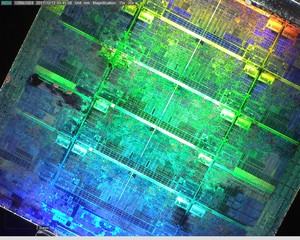

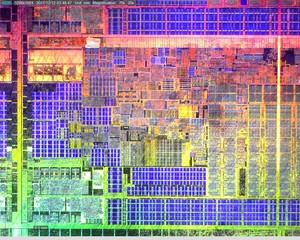

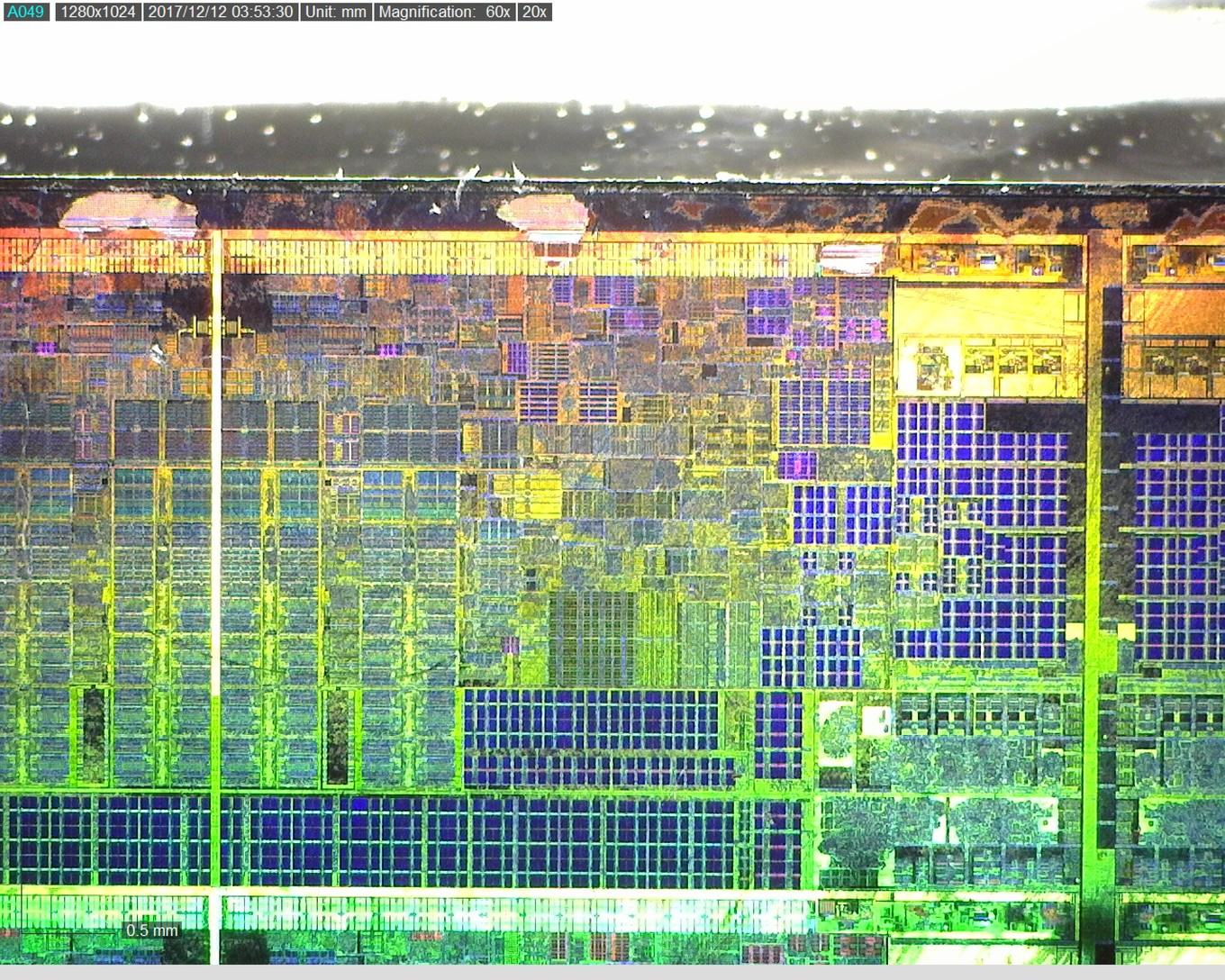

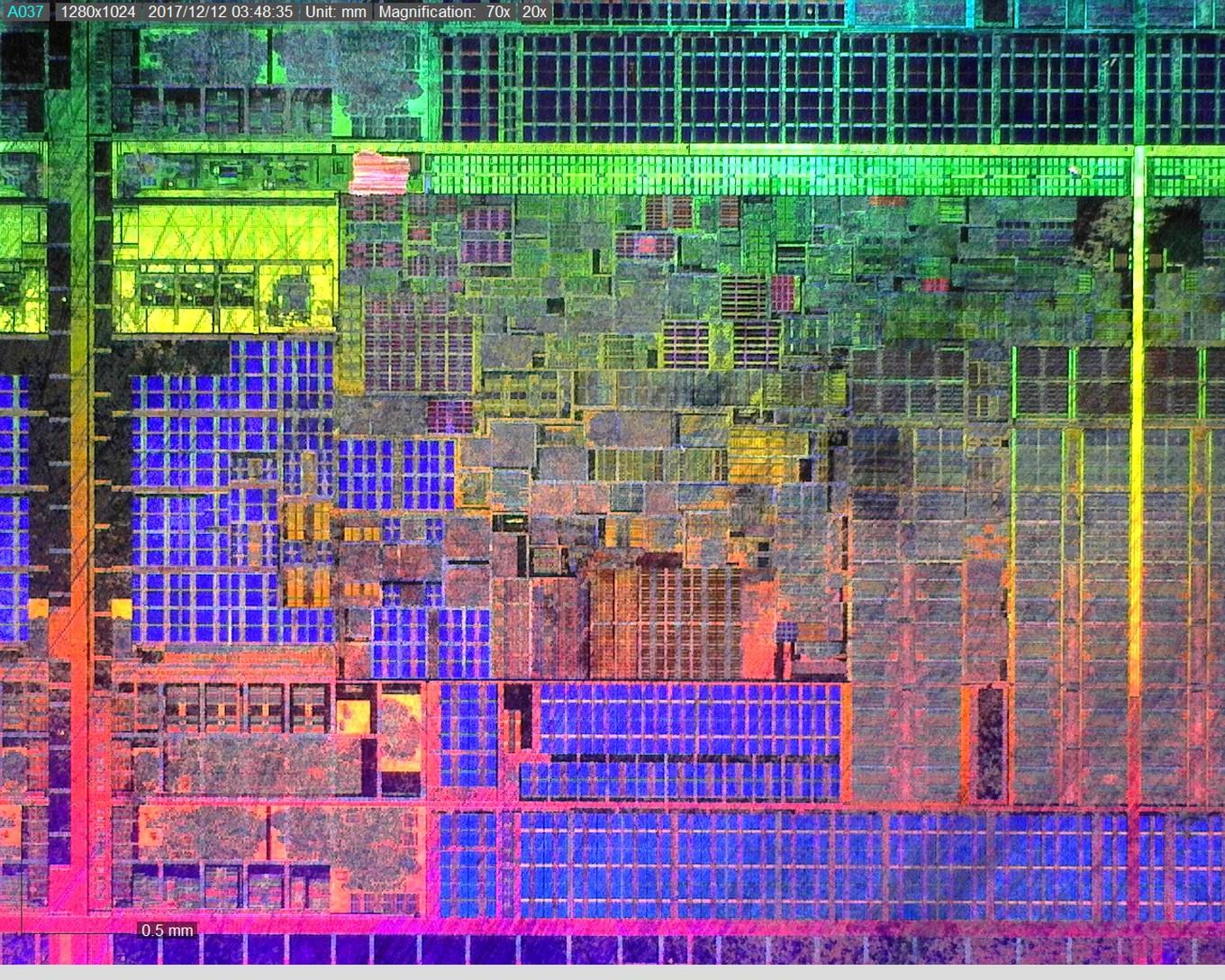

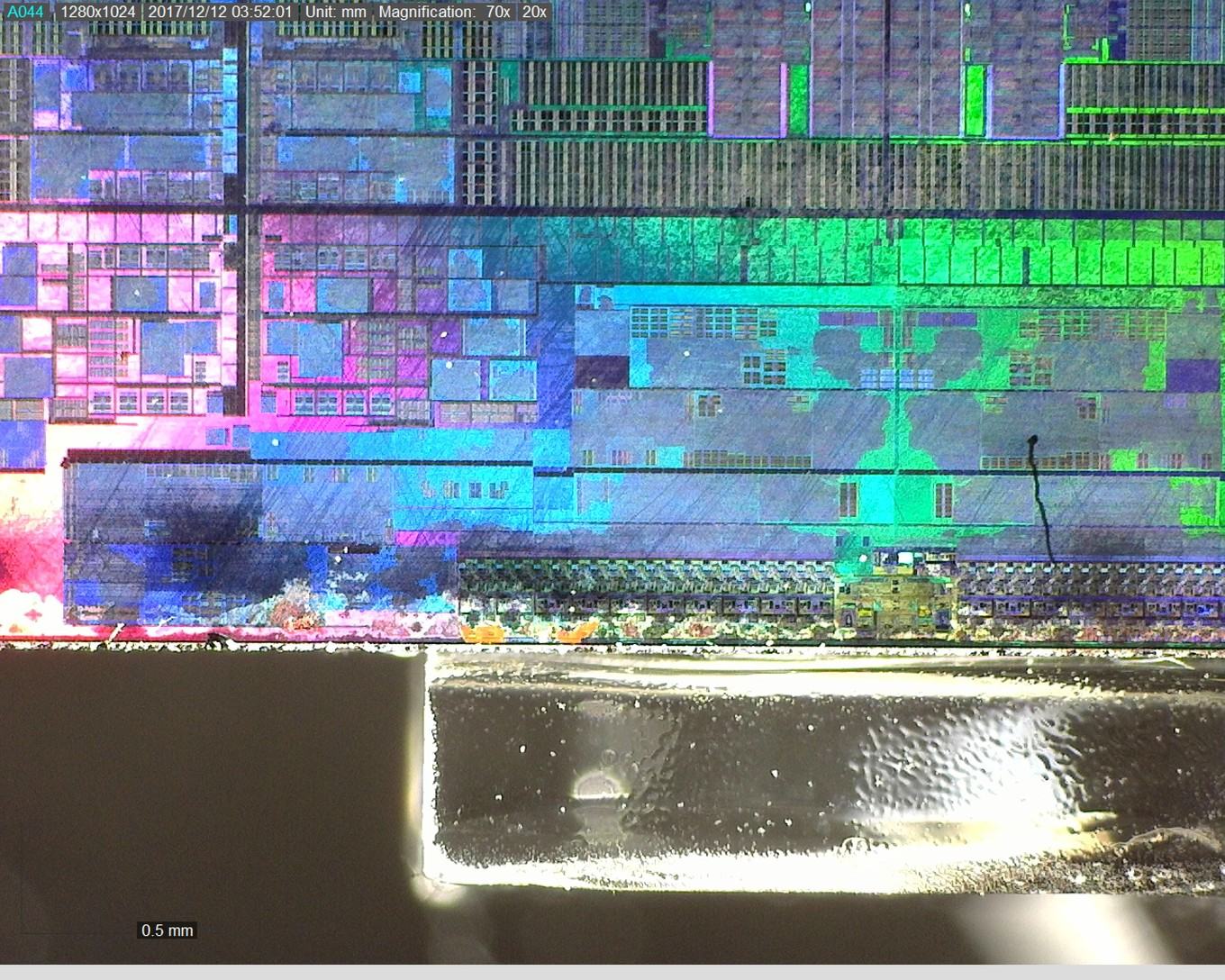

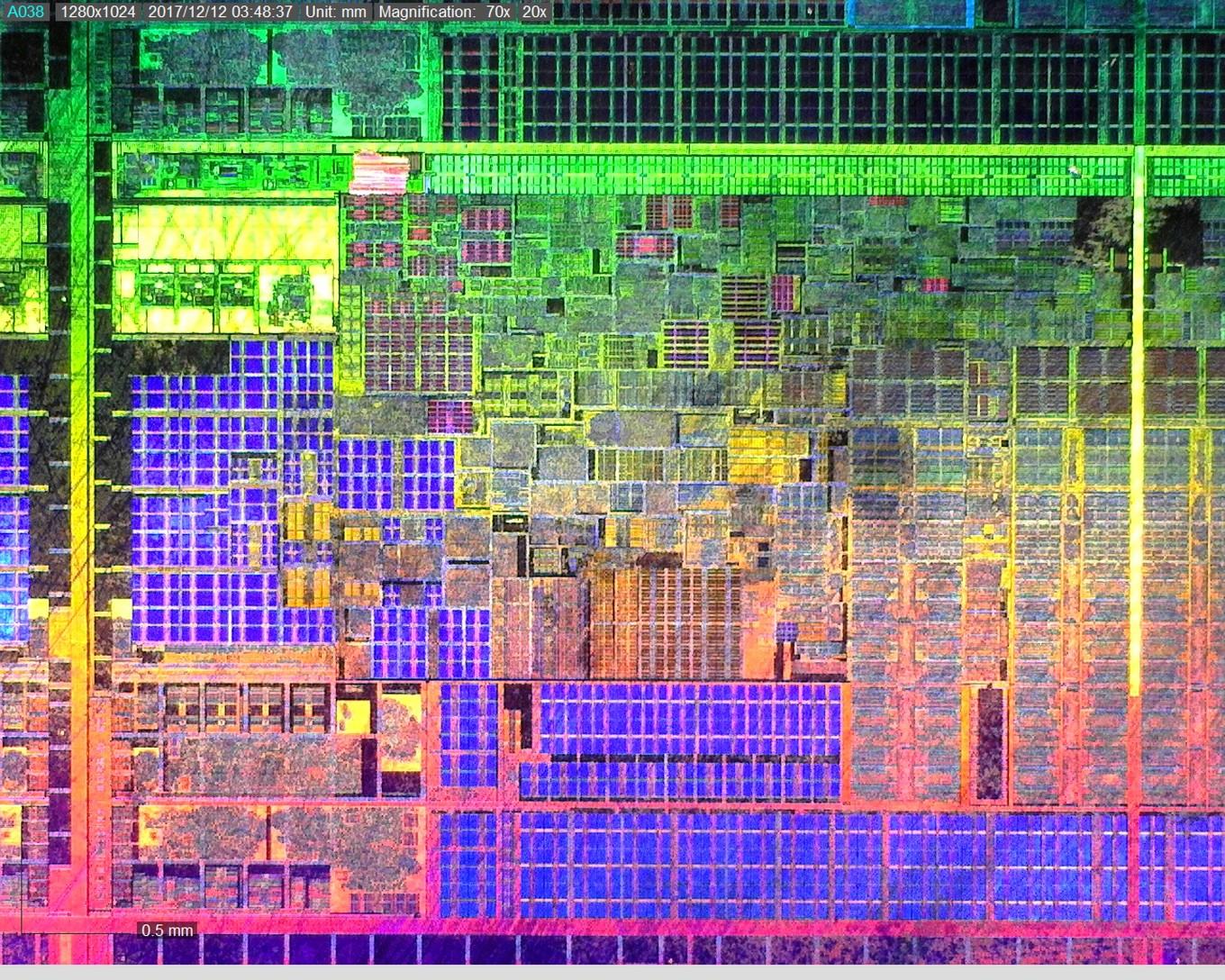

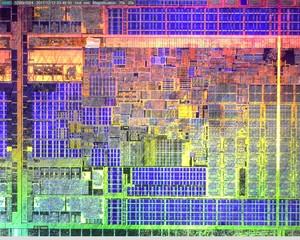

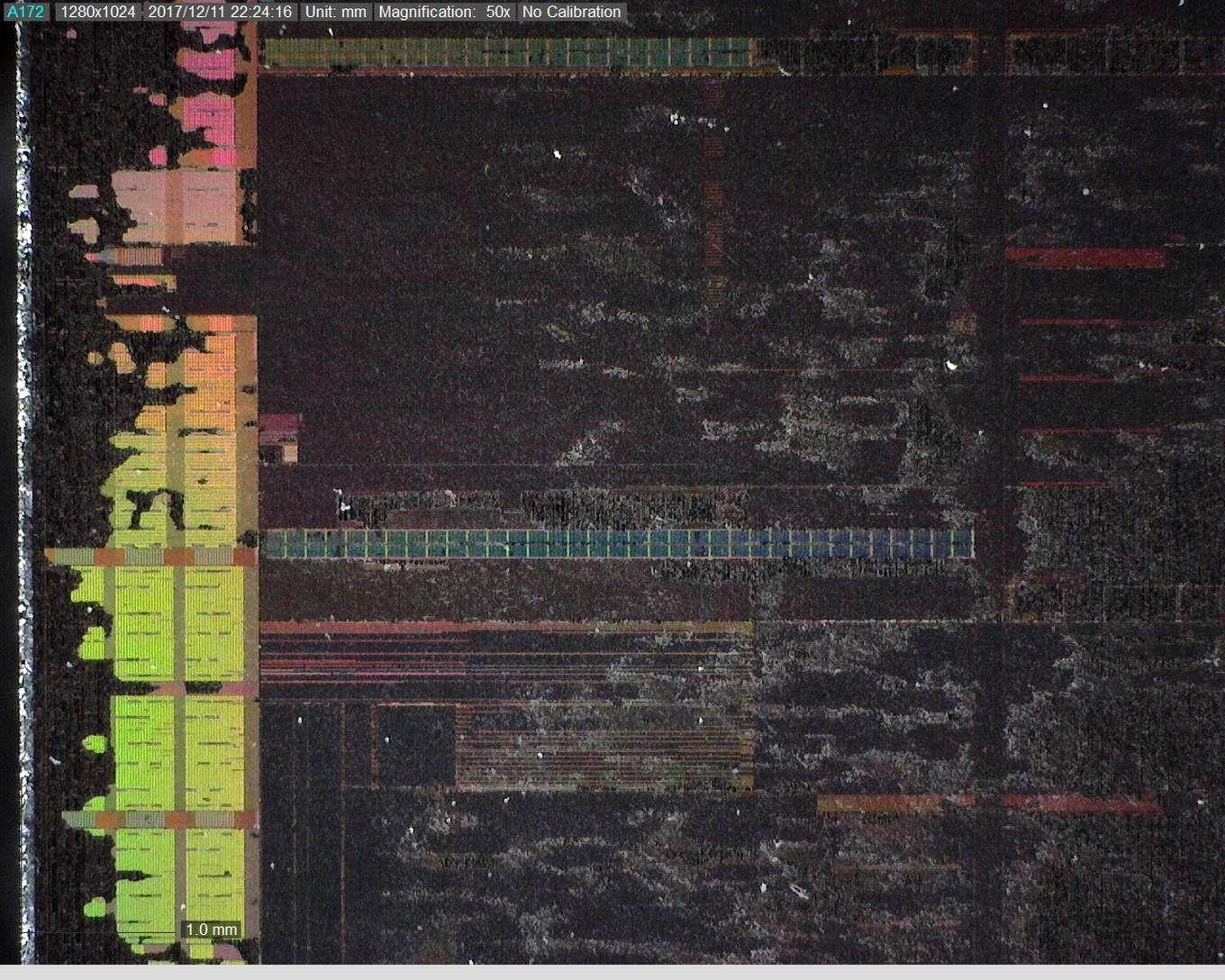

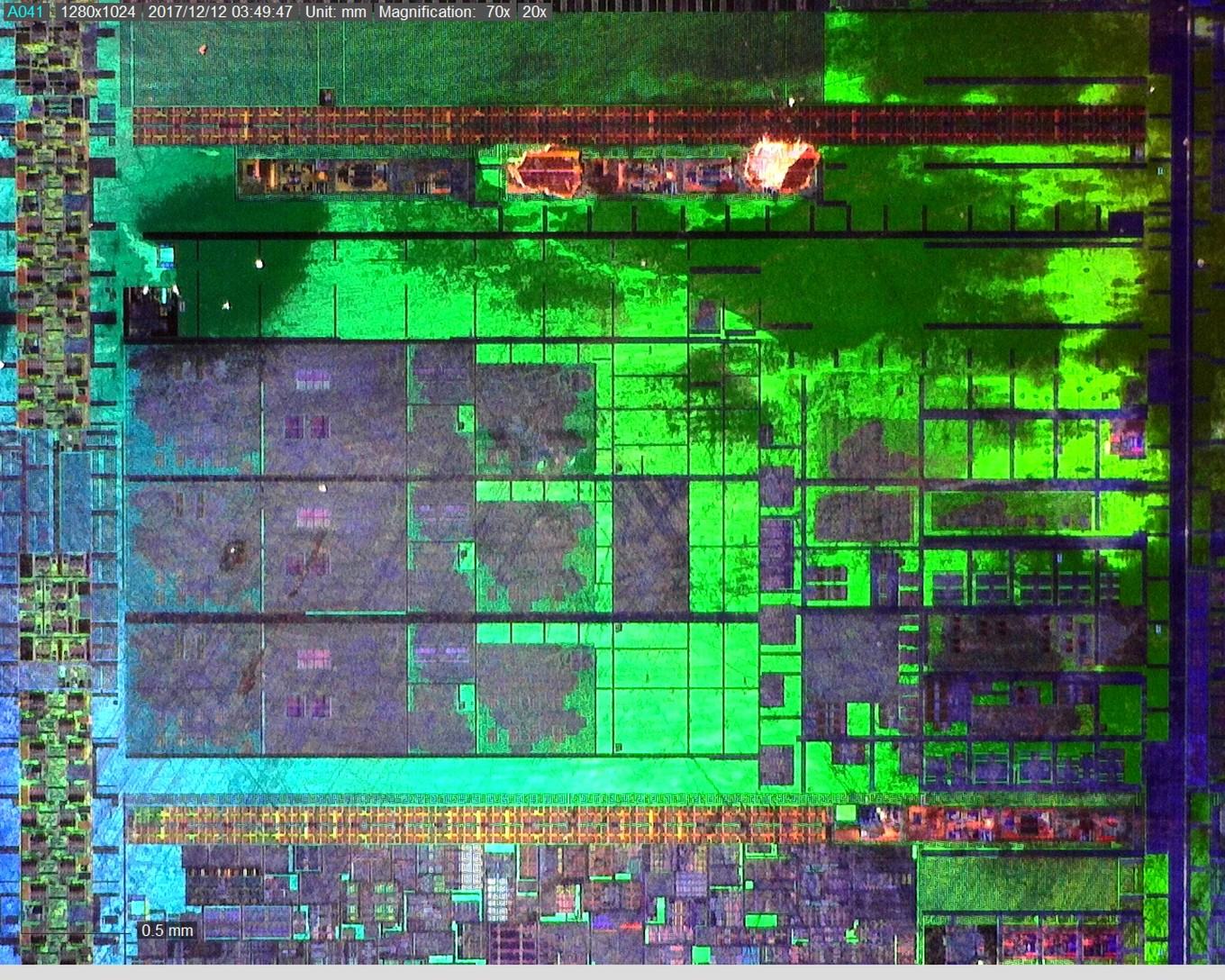

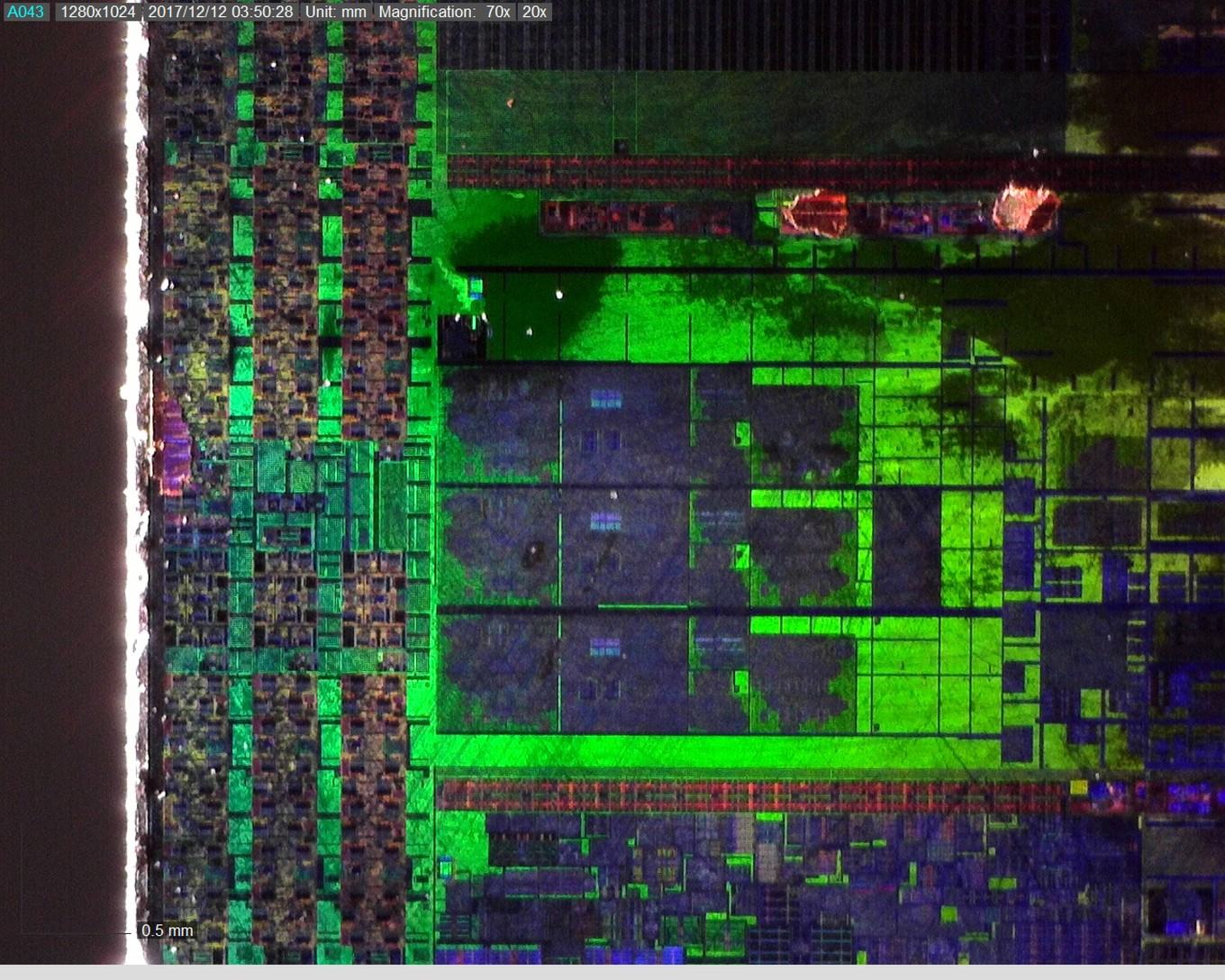

Das zweite Detailbild zeigt einen einzelnen Skylake-X-Kern. Hier sind die Caches durch größere regelmäßige Bereiche am deutlichsten zu erkennen.
