Intel Core i9-7980XE ohne Heatspreader - riesige Chipfläche zeigt sich (Update)

Veröffentlicht am: von

intel-core-i9

Der deutsche Overclocker der8auer hat es sich offenbar zur Aufgabe gemacht nun allen Prozessoren noch vor dem offiziellen Marktstart hinsichtlich des Aufbaus des CPU-Packages auf den Zahn zu fühlen. Zuletzt ergaben sich daraus die durchaus interessanten Erkenntnisse zum Ryzen Threadripper. Nun hat er er sich das Topmodell von Intel, den Core i9-7980XE geschnappt und diesen ebenfalls von seinem Heatspreader befreit.

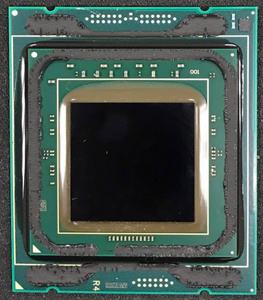

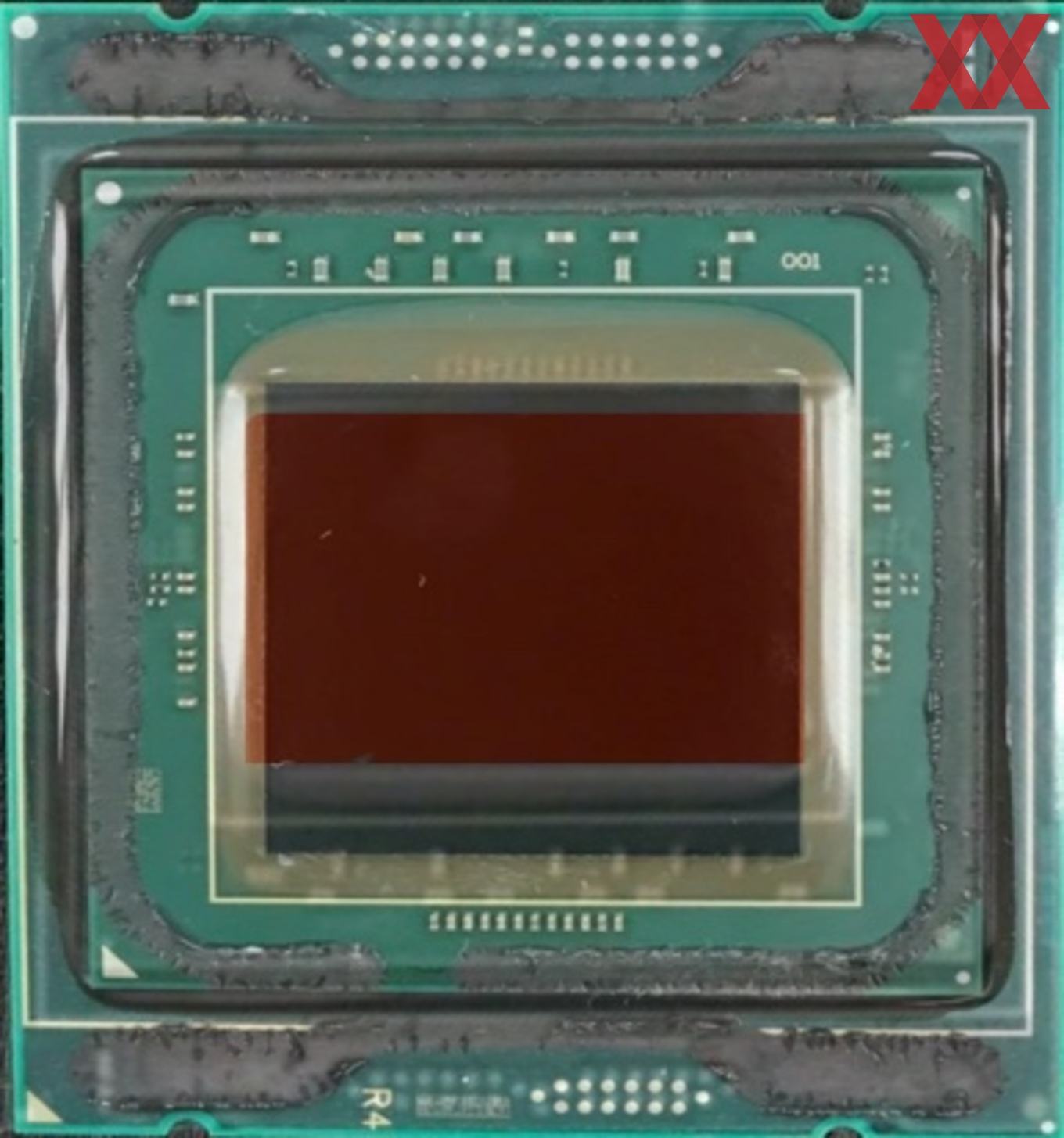

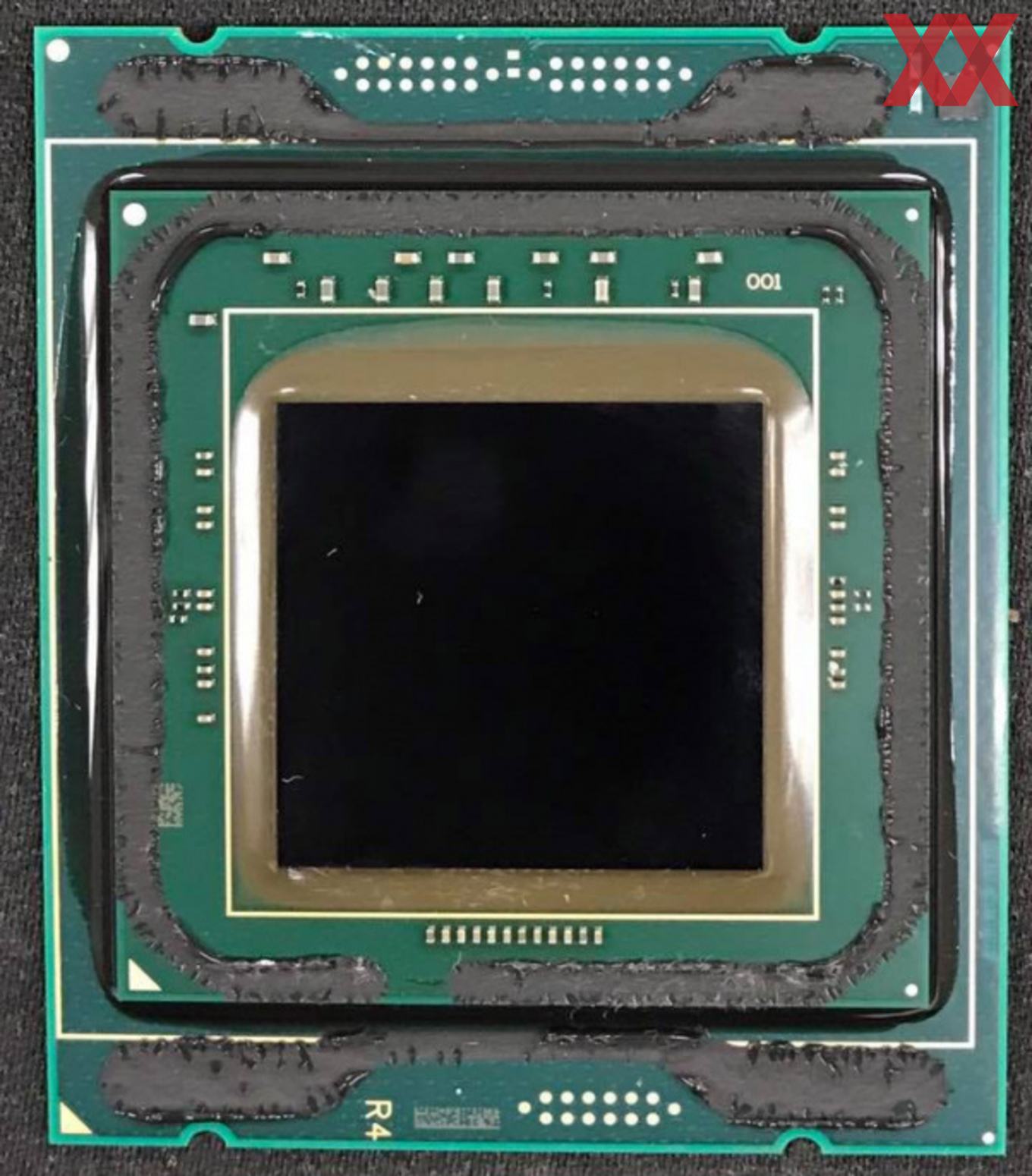

Per Facebook veröffentlichte er dazu ein Foto des bereits geköpften Prozessors. Ein Video gibt es dieses mal nicht – zumindest noch nicht. Beim Prozessor handelt es sich aber genauer um einen Core i9-7920X, der Aufbau der 12- bis 18-Kerner ist aber identisch.

Die Core-X-Prozessorserie im Überblick
ModellKerne / ThreadsGrundtakt /
Turbotakt (2.0 / 3.0)
L3-CacheChannel / SpeicherLanesTDPPreis
Core i9-7980XE 18 / 36 2,6 GHz / 4,2 GHz / 4,4 GHz 24,75 MB Quad DDR4-2666 44 165 W 1.999 USD
Core i9-7960X 16 / 32 2,8 GHz / 4,2 GHz / 4,4 GHz 22,00 MB Quad DDR4-2666 44 165 W 1.699 USD
Core i9-7940X 14 / 28 3,1 GHz / 4,3 GHz / 4,4 GHz 19,25 MB Quad DDR4-2666 44 165 W 1.399 USD
Core i9-7920X 12 / 24 2,9 GHz / 4,3 GHz / 4,4 GHz 16,5 MB Quad DDR4-2666 44 140 W 1.189 USD
Core i9-7900X 10 / 20 3,3 GHz / 4,3 GHz / 4,5 GHz 13,75 MB Quad DDR4-2666 44 140 W 999 USD
Core i7-7820X 8 / 16 3,6 GHz / 4,3 GHz / 4,5 GHz 11,00 MB Quad DDR4-2666 28 140 W 599 USD
Core i7-7800X 6 / 12 3,5 GHz / 4,0 GHz / - 8,25 MB Quad DDR4-2400 28 140 W 389 USD
Core i7-7740X 4 / 8 4,3 GHz / 4,5 GHz / - 8,00 MB Dual DDR4-2666 16 112 W 339 USD
Core i5-7640X 4 / 4 4,0 GHz / 4,2 GHz / - 6,00 MB Dual DDR4-2666 16 112 W 242 USD

Einige Erkenntnisse lassen sich auch diesem einen Foto aber abgewinnen. So scheint das Werkzeug und die Methodik des Delid Die Mate 2 auch bei den Modellen mit 16 und 18 Kernen zu funktionieren. Das dies mit dem Core i9-7900X funktioniert, ist bereits bekannt. Außerdem ist nach den Bildern, die einen sehr saubere Die und keinerlei Rückstände einer Verlötung zeigen, eben auch dies offenbar sichergestellt: Intel verlötet seine neue High-End-Prozessoren nicht.

Der Sprung von 10 auf 12 bis 18 Kerne hat allerdings Folgen für die Größe des Dies. Während der Core i9-7900X schon nicht wirklich klein ist, legt der Core i9-7980XE noch ein paar Quadratmillimeter zu.

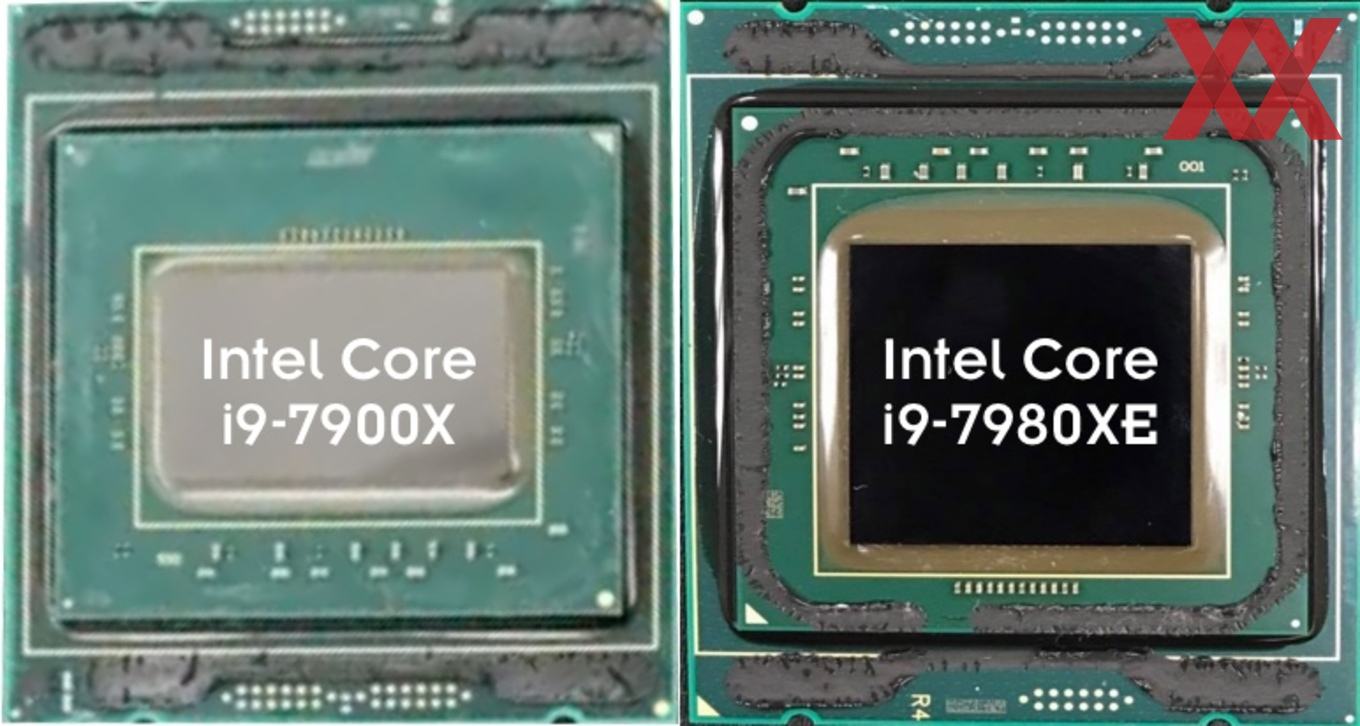

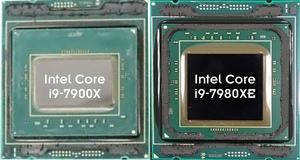

Wir haben dazu versucht zwei von der8auer veröffentlichte Bilder des geköpften Core i9-7900X und Core i9-7920X/i9-7980XE übereinanderzulegen. Eines der Bilder mussten wir dabei perspektivisch entzerren und zudem liegt uns das Bild des Core i9-7900X nicht in einer guten Auflösung vor. Dennoch ist der Größenunterschied auf den Bildern klar zu erkennen und auch recht deutlich.

Update:

Inzwischen gibt es die ersten Ergebnisse eines geköpften Intel Core i9-7980XE – zudem den Vergleich zum Originalzustand. In diesem zeigten der Prozessor eine Maximaltemperatur von 65 bis 76 °C. Nach dem köpfen sanken die Temperaturen auf 50 bis 60 °C. Der Effekt ist also durchaus beachtlich. Noch offen ist die Frage, welche Auswirkungen dies auf das Overclocking-Ergebnis des Prozessors hat.
