Platine der NVIDIA GeForce GTX 1070 in der Founders-Edition abgelichtet

Veröffentlicht am: von

NVIDIA Geforce LogoNVIDIA wird am 10. Juni mit der GeForce GTX 1070 ein weiteres Modell auf Basis der Pascal-Architektur in den Handel bringen. Wie auch bei der großen Schwester GTX 1080, welche zwischenzeitlich im Handel verfügbar ist, werden die Boardpartner neben eigenen Designs auch die Founders-Edition in den Handel bringen. Letztere ersetzt das bisherige Referenzdesign von NVIDIA. Somit wurde das Design der Platine vom der Grafikschmiede selbst entwickelt.

Die Kollegen von VideoCardz.com haben es nun geschafft, die Platine der GTX 1070 in der Founders-Edition abzulichten. Wie auf dem veröffentlichten Bild zu erkennen ist, wird NVIDIA demnach an den Abmessungen des PCB gegenüber der GTX 1080 keine Änderung vornehmen. Auch die Bauteile wurden größtenteils an der identischen Position verlötet. Die größten Unterschiede sind vor allem beim Speicher und der Stromversorgung auszumachen. NVIDIA setzt bei der GTX 1070 auf gewöhnlichen GDDR5-Speicher, während bei der GTX 1080 die schnelleren GDDR5X-Bausteine zum Einsatz kommen. Der verlötete GDDR5-Speicher bei der GTX 1070 arbeitet mit einer Speicherbandbreite von 256 GB/s. Es werden insgesamt acht Chips mit einer Gesamtkapazität von 8 GB verbaut sein. Die Bausteine stammen laut dem Bild dabei von Samsung.

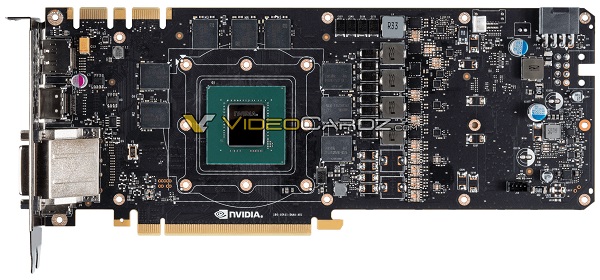

NVIDIA GeForce GTX 1070 PCB
Platine der GeForce GTX 1070

Bei der Stromversorgung ist im Vergleich zur GTX 1080 eine schwächere Variante zu erkennen. NVIDIA scheint der GTX 1070 eine Phase weniger zu spendieren, was wohl vor allem auf den niedrigeren Strombedarf der kleineren GPU zurückzuführen ist. Dies zeigt sich auch bei der maximalen Leistungsaufnahme im Datenblatt. Denn während die GTX 1080 noch bis zu 180 Watt verbrauchen darf, werden bei der GTX 1070 maximale 150 Watt ermöglicht. Die Taktfrequenzen werden vom Hersteller für die Founders-Edition mit einem Basistakt von 1.506 MHz angegeben und im Boost-Betrieb sind je nach Umgebungstemperatur mindestens 1.683 MHz und mehr möglich. Der bereits erwähnte GDDR5-Speicher geht über das 256-Bit breite Interface mit 8 Gbit/s an den Start.

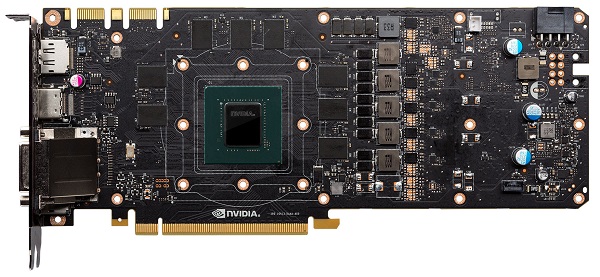

NVIDIA GeForce GTX 1080 PCB 1
Platine der GeForce GTX 1080

Die GeForce GTX 1070 wird ab dem 10. Juni in der Founders-Edition im Handel zu finden sein. Erst gestern hatten wir berichtete, dass NVIDIA diese Version in Deutschland für 499 Euro verkaufen wird.
