Seite 5: Spannungsstabilität / Ripple- und Noisebetrachtung

Ausgangsspannungen

Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 % von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.

Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.

Cyonic AU-650x

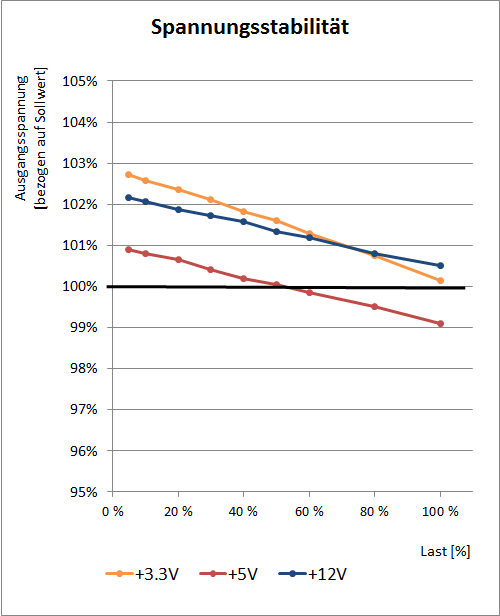

spannung

Beim Thema Spannungsregulierung kann das Cyonic AU-650x eine ordentliche Performance zeigen. Die Nebenspannungen 3,3 Volt und 5 Volt schwanken um 2,8 % bzw. 1,8 %, was beides für sich gute Werte sind. Auf 12V-Seite beträgt die Schwankungsbreite über den kompletten Lastbereich nur moderate 1,7 %.

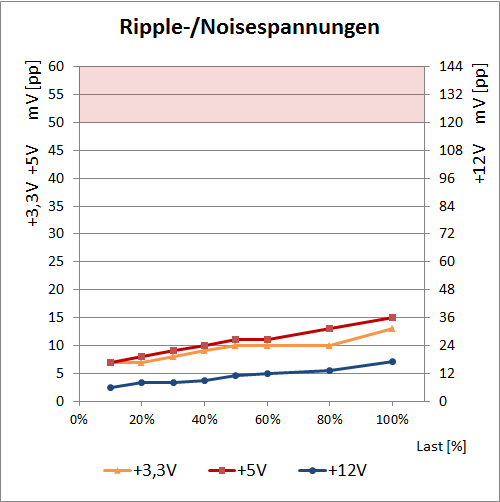

ripple

Sehr gut hingegen sieht die Lage bei den Ripple-/Noise-Spannungen aus: Hier kann das Cyonic AU-650x mit max. 13 bzw. 15 mV(pp) auf 3,3 Volt und 5 Volt relativ niedrige Maximalwerte zeigen. Sehr gut hingegen ist auch die 12V-Seite zu bewerten, wo nur geringe 17 mV(pp) zu messen waren.

Beim Cyonic AU-650x gibt es sowohl bzgl. Ausgangs- als auch Ripple-/Noisespannungen nicht auszusetzen. Es werden zwar keine neuen Bestwerte erreicht, aber dafür tritt das Cyonic AU-650x ja auch nicht an. Sein Ziel, qualitativ hochwertige Ausgangsspannungen zu liefern, erfüllt das Cyonic AU-650x ohne Frage.
