Seite 5: Spannungsstabilität / Ripple- und Noisebetrachtung

Ausgangsspannungen

Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 Prozent von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.

Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.

SilverStone Nightjar 520W

spannung

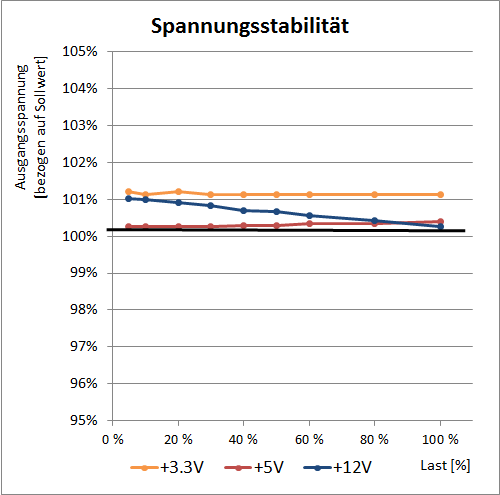

Beim Thema Spannungsregulierung kann das SilverStone eine sehr gute Performance zeigen, was aber angesichts der zum Einsatz kommenden Technik von Seasonic auch keine Überraschung darstellt. Alle Spannungen bleiben bei zunehmender Last nahezu konstant. Auf den Nebenspannungen liegen die Schwankungsbreiten von 0,1% bzw. 0,2% schon im Bereich der Messungenauigkeit, auf 12 Volt sind es ebenfalls sehr gute 0,8%.

ripple

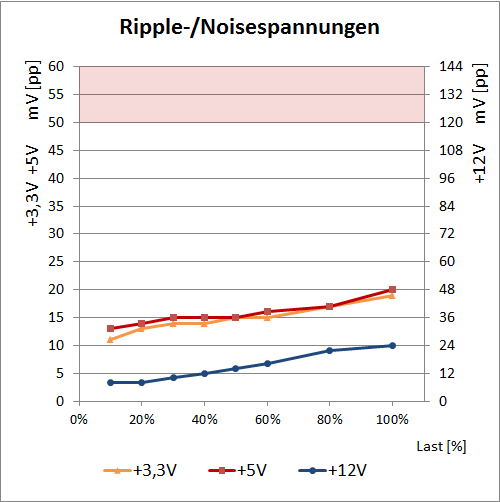

Sehr ordentlich sieht auch die Lage bei den Ripple-/Noise-Spannungen aus: Hier kann das SilverStone mit 19 bzw. 20 mV(pp) auf 3,3 Volt und 5 Volt angenehm niedrige Werte präsentieren, die sauber innerhalb des erlaubten Toleranzbereiches liegen. Die 24 mV(pp) auf 12 Volt sind angesichts der auf dieser Spannung erlaubten 120 mV(pp) dann schon ein ausgesprochen guter Wert.

Das SilverStone Nightjar 520W kann sowohl durch seine sehr hohe Effizienz als auch durch seine sehr stabilen Ausgangsspannungen und sehr niedrigen Ripple-Noise-Spannungen voll überzeugen.
