Seite 2: be quiet! Straight Power E10 CM 600W - Technik

Die Straight Power bedienen bei quiet! den mittleren Leistungs- und Anforderungsbereich. Auch wenn der überdurchschnittlich leise Betrieb sicher irgendwie immer ein zentrales Merkmal eines be quiet!-Geräts sein soll, so hat der Hersteller aber auch Wert darauf gelegt, seinen Kunden ein hochwertiges und ausgeglichenes Gesamtpaket zu schnüren. Mit an Bord sind somit auch eine umfangreiche Ausstattung, eine gute Effizienz sowie solide Ausgangsspannungen, welches für ein Netzteil, welches nicht im High-End-Bereich positioniert ist, sicher mehr als ausreichend sein dürfte.

beq01s
Der Karton des be quiet! Straight Power 10 CM 600W

Die wesentlichen Unterschiede vom Straight Power 10 zu seiner Vorgängerrevision E9 sollen im Bereich Geräuschentwicklung und Ausgangsspannungen liegen. be quiet! hat den E10 einen neu entwickelten Silent-Wings-3-Lüfter verpasst, der neben einem überarbeiteten Motor- und Lagerungskonzept auch einen neu gestalteten trichterförmigen Lufteinlass mitbringt. Ergebnis soll ein verbesserter Airflow bei weniger Geräuschentwicklung und ein laufruhigerer Motor mit geringerer Anlaufdrehzahl (~200 U/min) sein. Auch hat man sich die hochfrequenten Geräusche, die bei Lastwechseln entstehen können, angeschaut und weiter optimiert. Im Bereich der Ausgangsspannungen wurde die Sekundärseite optimiert, was für saubere und besser ausgeregelte Ausgangsspannungen sorgen soll. So kommt jetzt u.a. zur Generierung der Nebenspannungen DC-DC-Technik zum Einsatz.

beq04s
Das Straight Power 10 CM 600W ist gut verpackt.

Als Beilage legt be quiet! beim Straight Power 10 CM 600W neben den Anschlusskabeln ein Netzkabel, ein Handbuch, einige Kabelbinder und einen Schraubensatz bei.

beq05s

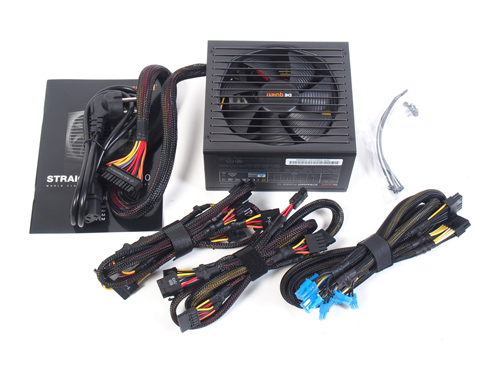

Der Lieferumfang des be quiet! Straight Power 10 CM 600W ist vollständig.

Weiterhin ist positiv zu erwähnen, dass be quiet! auf das be quiet! Straight Power 10 CM 600W fünf Jahre Herstellergarantie gewährt.

beq06s

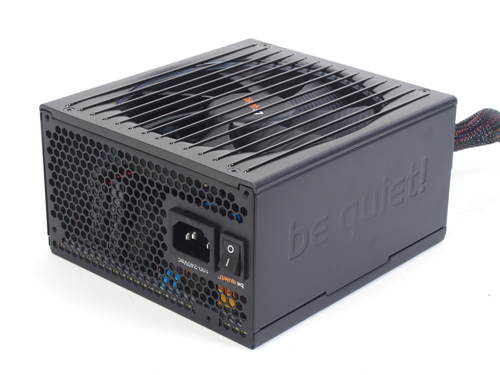

Die Optik des be quiet! Straight Power 10 CM 600W bleibt nahe an der der Vorgänger-Serie.

In Ausstattung und Erscheinungsbild ähnelt das be quiet! Straight Power 10 CM 600W der Vorgängerserie E9 CM, ist aber insgesamt von seiner Erscheinung her auch ein gutes Stück schlichter geworden. Die Buchsen das Kabelmanagements sind nun nicht mehr verschiedenfarbig ausgeführt, sondern einheitlich schwarz und auch der markante orangefarbene (Entkopplungs-)Ring zwischen Lüfter und Deckel ist nun in unauffälligem Grau gehalten. Geblieben ist aber neben der anthrazitfarbenen Lackierung das "lineare" Lüftergitter sowie der Silent-Wings-Lüfter mit seiner auffälligen Rillenstruktur auf den Lüfterblättern.

beq11s
Die Optik des be quiet! Straight Power 10 CM 600W wird durch das Lüftergitter und dem Silent-Wings-Lüfter dominiert.

Weitere Gemeinsamkeiten mit der E9-Revision sind bei den E10-Modellen die Effizienz nach 80PLUS Gold und das teil-modulare Kabelmanagement. Auch die Gehäuselänge von 160 mm wurde vom Vorgänger übernommen.

beq14s

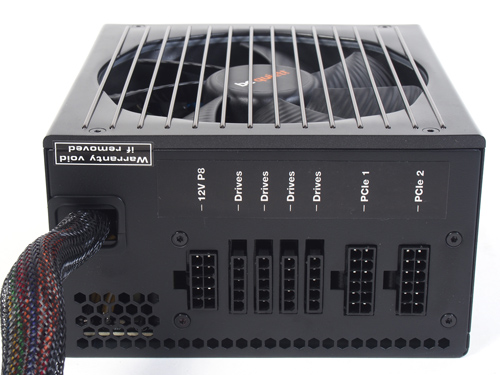

Das Kabelmanagement ist beim be quiet! Straight Power 10 CM 600W teil-modular ausgeführt.

Das be quiet! Straight Power 10 CM 600W verfügt über ein durchdacht umgesetztes teil-modulares Kabelmanagement. Das ATX-Kabel ist fest angebracht, alle anderen Anschlusskabel sind per Stecksystem hinzuzufügen. Die Buchsen sind zwar nicht mehr farbig markiert, aber beschriftet und mechanisch kodiert. Im Handbuch lässt sich auf den letzten Seiten die Belegung der Buchsen mit dem jeweiligen 12V-Rail finden. Ein 8-Pin-EPS-Anschluss und zwei Sockel für PCI-Express-Kabel mit je zwei Abgriffen sind für ein 600W-Netzteil eine optimale Bestückung.

beq13s

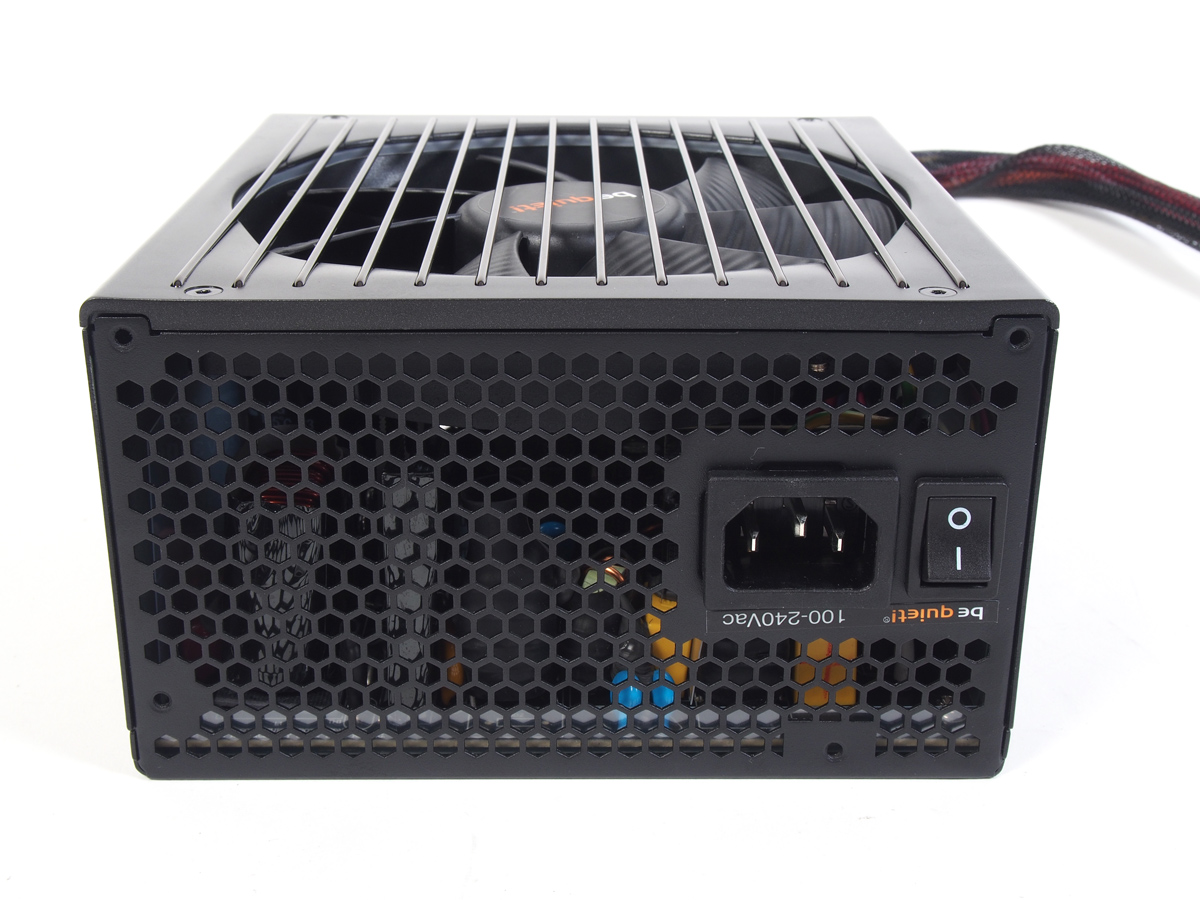

Die Außenseite des be quiet! Straight Power 10 CM 600W.

Laut Featureliste bietet das be quiet! Straight Power 10 CM 600W der Klasse entsprechend hohe Leistungswerte, sowie nun auch DC-DC-Technik. Seine vier 12V-Schienen leisten nominal bis zu 576 Watt, was bei einer Gesamtausgangsleistung von 600 Watt ein angemessener Wert ist. be quiet! setzt auf eine klassische Verteilung der 12V-Rails: Die mit 18 Ampere spezifizierten 12V1 und 12V2 versorgen Mainboard/Peripherie sowie die CPU, wohingegen 12V3 und 12V4 mit ihren jeweils 20 Ampere für die Versorgung der beiden PCI-Express-Buchsen zuständig sind. Auf den Nebenspannungen stehen jeweils 24 Ampere sowie kombiniert 140 Watt an Leistung zur Verfügung.

beq16s

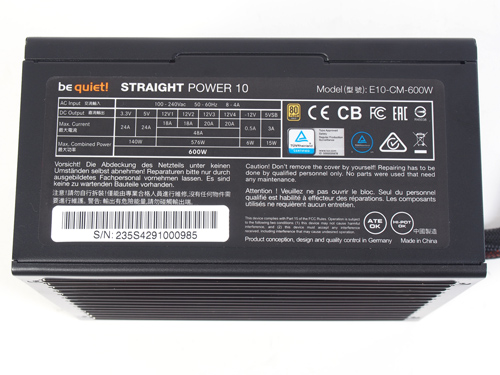

Die Leistungswerte des be quiet! Straight Power 10 CM 600W in der Übersicht.

be quiet! setzt bei den Straight Power 10 die gleiche Topologie wie schon bei der Vorgängerserie ein, nämlich die sogenannte "Active-Clamp-Topologie". Diese kann im mittleren Leistungsbereich eingesetzt werden und bietet eine vergleichsweise hohe Effizienz, wobei sie auch in der Umsetzung günstiger als die komplexere und auch für höhere Leistungen geeignete LLC-Resonanzwandler-Topologie ist. Auf der Sekundärseite kommt auch wieder "Synchronous Rectification" zum Einsatz, d.h. anstelle von passiven Dioden werden aktiv per IC gesteuerte MosFets verwendet, um die heruntertransformierte Wechselspannung in 12V-Gleichspannung umzuwandeln. Hier hat be quiet! nach eigenen Angaben einige Optimierungen vorgenommen. Neu gegenüber den Straight Power E9 ist nun, dass zur Erzeugung der Nebenspannungen 3,3 Volt und 5 Volt DC-DC-Wandler zu Einsatz kommen, welche diese Spannungen aus den +12V generieren. Ergebnis sollten stabilere - weil unabhängig voneinander geregelte - Nebenspannungen sein, die bei guter Umsetzung auch niedrigere Ripple-/Noise-Spannungen bieten können. be quiet! hat hierzu die Kapazitäten der Filterkondensatoren erhöht und setzt auch Feststoffkondensatoren ein.

beq22s
Das Innenleben des be quiet! Straight Power 10 CM 600W in der Übersicht.

Bei den verwendeten Bauteilen hat be quiet! mit Kondensatoren von Teapo einen vernünftigen Kompromiss aus Qualität und Kosten gewählt. Primärseitig kommt ein 105-°C-Modell von Teapo mit 330uF und 420V zum Einsatz, sekundärseitig sind es diverse 105°C-Elkos und Feststoffkondensatoren von Teapo.

Zum Thema Schutzschaltungen gibt be quiet! an, dass alle wichtigen Schutzschaltungen gegen Überspannung (OVP), Unterspannung (UVP), Überlast (OPP), Überstrom (OCP) und Kurzschluss (SCP) vorhanden seien. Positiv zu erwähnen ist, dass auch ein Temperaturschutz (OTP) mit an Bord sein soll. Im Test konnten wir das Vorhandensein der OCP auf allen Spannungsschienen problemlos bestätigen. Auf 3,3 bzw. 5 Volt liegen die Abschaltschwellen bei 38 bzw. 35 Ampere, wohingegen die OCP/OPP auf 12 Volt im Bereich einer kombinierten Belastung von ca. 65 Ampere eingreift. Ein Test auf 12V3/12V3, welche jeweils mit 20 Ampere nominal angegeben sind, brachte eine Abschaltschwelle von 30 bis 32 Ampere ans Licht. Alles in allem kann das be quiet! Straight Power 10 CM 600W also funktionierende und ordentlich eingestellte Schutzschaltungen im Bereich OCP/OPP zeigen.

beq25s

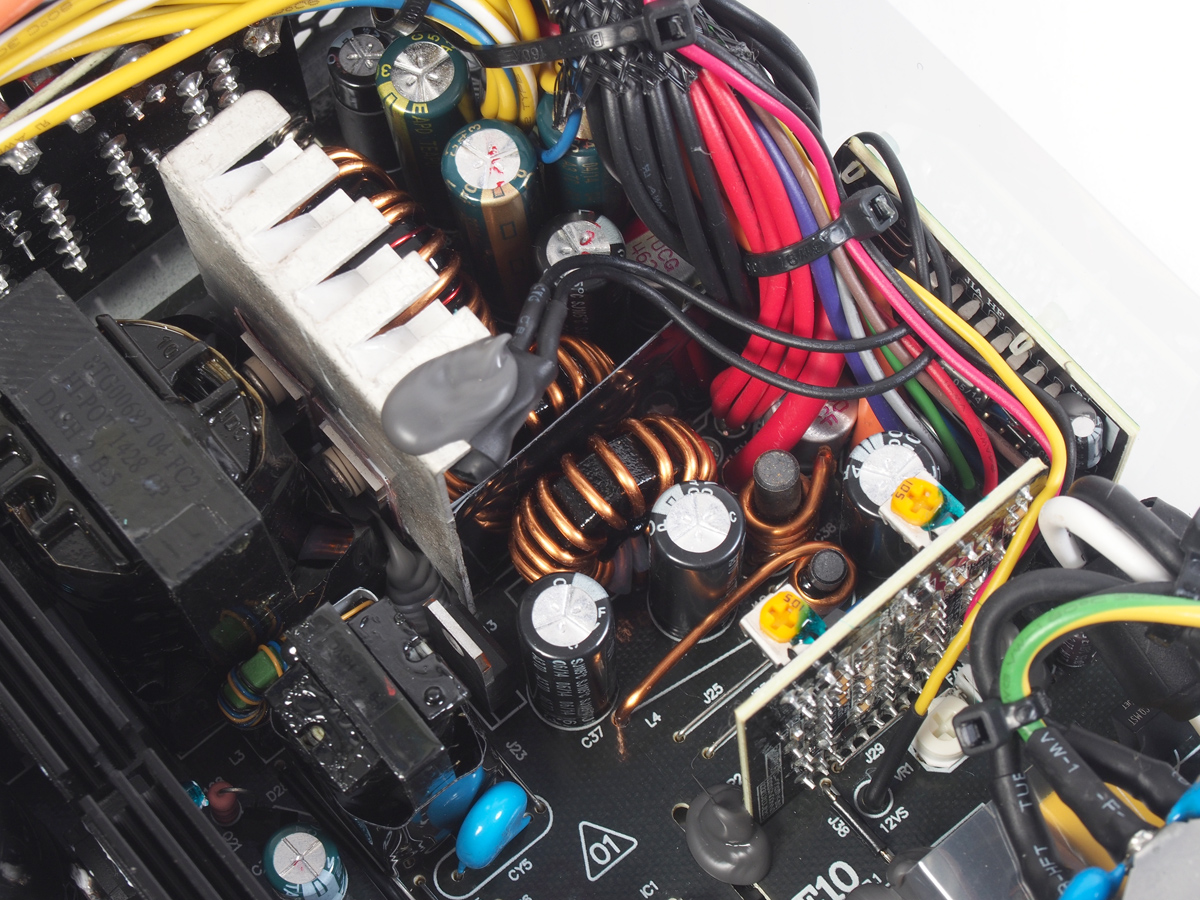

Der Sekundärbereich des be quiet! Straight Power 10 CM 600W.

Von der Technik her scheint be quiet! dem Straight Power E9 einen würdigen Nachfolger kreiert zu haben. Kommen wir auf der nächsten Seite zu Lautstärke und Ausstattung.
