Seite 5: Spannungsstabilität / Ripple- und Noisebetrachtung

Ausgangsspannungen

Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 Prozent von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.

Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.

Enermax Revolution X't 430W

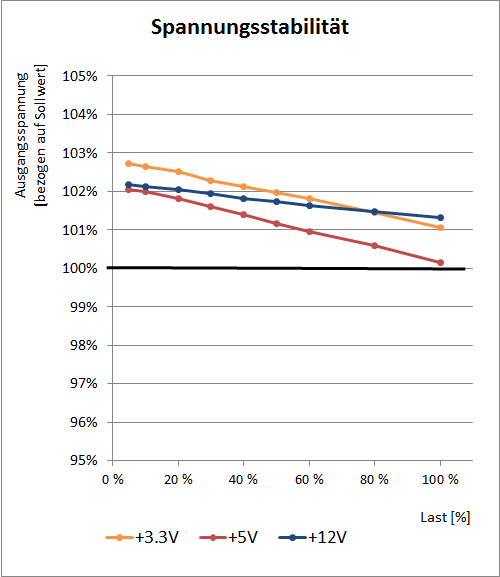

spannung

Das Enermax Revolution X't 430W zeigt für ein Mittelklasse-Netzteil vergleichsweise gute Werte. Der Spannungseinbruch hin zu Volllast beträgt auf den Nebenspannungen 3,3 und 5 Volt vergleichsweise geringe 1,7 bzw. 1,9 Prozent. Auf der 12V-Seite sieht die Lage ebenfalls sehr gut aus, denn hier bewegt sich das Enermax Revolution X't 430W mit einem Spannungsabfall von 0,9 Prozent auf sehr hohem Niveau.

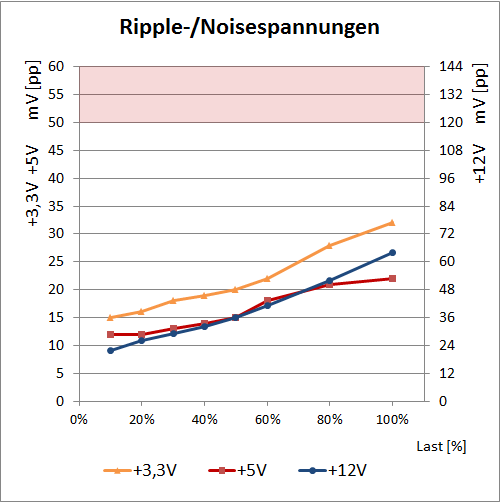

ripple

Bei den Ripple-/Noise-Spannungen sieht die Lage ebenfalls solide aus. Auf 3,3 Volt und 5 Volt werden 32 mV(pp) bzw. 22 mV(pp) erreicht, was ordentliche Werte sind und die auch angenehm weit vom erlaubten Maximum von 50 mV(pp) weg liegen. Auf 12 Volt erreicht das Enermax Revolution X't 430W maximal 64 mV(pp), was knapp der Hälfte des zulässigen Maximalwertes entspricht. Sicher keine Bestleistung, aber für ein im Mittelklasse-Bereich angesiedeltes Netzteil noch im tolerierbaren Rahmen.

In Sachen Spannungsstabilität und Ripple-/Noisespannungen liefert das Enermax Revolution X't 430W eine insgesamt ordentliche Performance ab.
