Seite 4: Messwerte (Effizienz, Spannungsstabiltität)

Messwerte (Effizienz, Spannungsstabiltität)

Seit der Einführung des 80PLUS-Programms vor knapp acht Jahren ist der Netzteilwirkungsgrad immer mehr in den Mittelpunkt gerückt. Das für Kunden einfach zu verstehende System hinter 80PLUS ermöglicht auch eine werbewirksame Vermarktung des Qualitätsfaktors Wirkungsgrad. Da das System der Zertifizierung bei dem Unternehmen, welches hinter 80PLUS steht, nicht unbedingt als manipulationssicher zu betrachten ist und sich insgesamt auch eher an den Interessen der Unternehmen als an den der Endkunden orientiert, sollte 80PLUS nicht überwertet werden. Keinesfalls darf man es als Qualitätssiegel für das gesamte Netzteil verstehen, denn die Effizienz ist nur ein Merkmal von vielen, welche für ein gutes Netzteil relevant sind. Vor dem Kauf eines Netzteils sollte man sich daher auch weiterhin aus verschiedenen objektiven Quellen informieren.

Unabhängig von 80PLUS: Das Schöne am Thema Netzteileffizienz ist, dass der Kunde mittlerweile mehrere Gründe für den Kauf eines darin besonders guten Netzteils finden kann. Er kann es zum wirklichen Einsparen von Energiekosten nutzen, er kann sein grünes Gewissen durch das eingesparte Kraftwerks-CO2 etwas beruhigen, aber der wahrscheinlich wichtigste Grund ist, dass eine hohe Effizienz auch an neueste und beste Technik glauben lässt. Daher ist ein Blick auf die Qualität der Ausgangsspannungen weiterhin wichtig, denn ein gutes Netzteil soll effizient UND stabil arbeiten.

Wirkungsgrad

Da sich mit unserer Teststation neben der Leistungsaufnahme aus dem Stromnetz auch die an den (imaginären) PC abgegebene Leistung bestimmen lässt, können wir damit auch quantitative Vergleiche der getesteten Netzteile vornehmen. Wir bestimmen dabei einmal die Effizienz über den Lastbereich des Netzteils selber und dann noch zum praxisnahen Vergleich an drei für alle Netzteile gleichen Punkten.

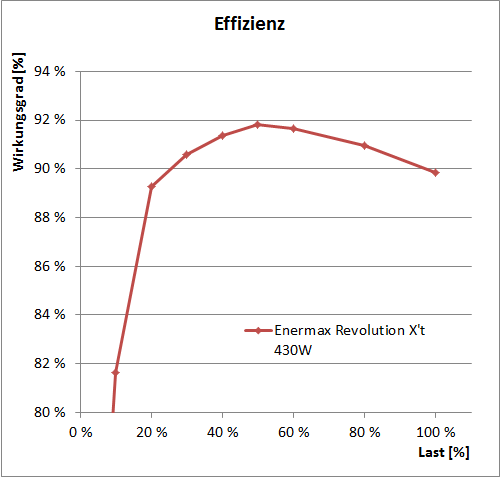

effizienz

Die Effizienzmessungen lassen wir mittlerweile bei sehr niedrigen fünf Prozent Last beginnen, was hier ungefähr 22 Watt an abgegebener Leistung entspricht. Aufgrund dieser sehr niedrigen Last und der auch nicht unbedingt auf maximale Effizienz getrimmten Plattform liegt der gemessene Wirkungsgrad auch entsprechend niedrig, nämlich im Bereich von knapp 70%. Bei zehn Prozent Last überspringt das Enermax Revolution X't 430W dann mit 81,5% knapp die 80%-Marke. Bei 20 Prozent Last wird ein Wirkungsgrad von knapp über 89% erreicht. Die maximale Effizienz erreicht das Enermax Revolution X't 430W bei 50% Last. Spitzenwert bei unserem 50-Prozent-Messpunkt war ein Wirkungsgrad von 91,8%. Die Volllasteffizienz liegt dann bei guten 90 Prozent. Insgesamt also eine gute und für ein nach 80PLUS Gold zertifiziertes Netzteil zu erwartende Performance.

Auch bei diesem Test haben wir an den für die 80PLUS-Zertifizierung wichtigen Lastpunkten (20% / 50% / 100%) unsere Spannungsquelle kurz auf 115V / 60 Hz umgestellt, um die 80PLUS-Einstufung überprüfen zu können. Unsere Lastverteilung entspricht zwar nicht exakt der vom 80PLUS-Labor verwendeten, aber für eine grobe Einschätzung sollte es reichen. Das Enermax Revolution X't 430W zeigte uns an den drei Lastpunkten 88,8% / 90,5% / 87,4%. Somit erfüllt das Enermax Revolution X't 430W die Anforderungen einer 80PLUS-Gold-Einstufung (87% / 90% / 87%) sicher.

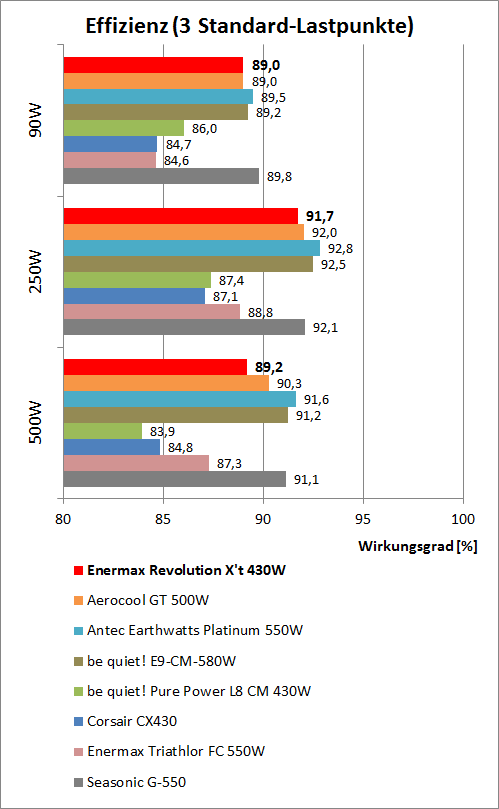

effizienzvergleich

Interessant ist auch der direkte Vergleich an drei festen Lastpunkten, da sich hier die Netzteile direkt miteinander vergleichen lassen, als ob man sie in demselben Rechner verwendet. Der erste Punkt mit 90-Watt-Leistungsaufnahme entspricht älteren Office-PCs oder einem modernen Mittelklasse-System im Idle. Hier liegt das Enermax Revolution X't 430W bei knapp 89 Prozenz und damit in Augenhöhe zu (etwas stärkeren) Konkurrenzmodellen. Gleichstarke Budget-Modelle mit 80PLUS Bronze von be quiet! und Corsair liegen wie die hausinterne Budget-Reihe Triathlor drei bis vier Prozentpunkte zurück.

Bei etwas höheren Werten, in diesem Falle 250 Watt Leistungsaufnahme des Systems, kann das Enermax Revolution X't 430W seine Position gleichauf mit anderen 80PLUS-Gold-Modellen behaupten. Auch der Abstand zur niedereffizienten Budget-Konkurrenz bleibt deutlich. Bei unserem 500W-Messpunkt, der für das Revolution X't 430W einen Betrieb jenseits der von Enermax spezifizierten Peak Power bedeutet, läuft das Enermax außerhalb der offiziellen Wertung. Aber es lief für den Testabschnitt sehr stabil und auch wenn die Effizienz hier etwas absinkt, zeigt es doch, dass das Revolution X't 430W mit einigen Reserven ausgelegt worden ist.

Bei niedriger bis mittlerer Last bietet das Enermax Revolution X't 430W eine sehr gute Effizienz, die im Bereich anderer guter 80PLUS-Goldnze-Netzteile liegt.
