Seite 1: MSI Z170A Gaming M9 ACK im Test

msi z170a gaming m9 ack 4 logoHochpreisige High-End-Mainboards haben alle renommierten Mainboard-Hersteller in ihrem Portfolio. Sie richten sich an Enthusiasten, die so viel wie möglich an Ausstattung mitnehmen und keine Kompromisse eingehen wollen. In genau dieses Schema passt MSIs Z170A Gaming M9 ACK, welches das Flaggschiff der Gaming-Serie für die aktuellen Skylake-S-Prozessoren darstellt und einiges an Ausstattung zu bieten hat. Wir haben das Mainboard durch unseren Parcours geschickt und uns die Details näher angeschaut.

Mit dem MSI Z170A Gaming M7 haben wir bereits ein gut ausgestattetes Gaming-Mainboard von MSI unter die Lupe genommen, das auch sehr gut abgeschnitten hat und auch den Excellent-Hardware-Award einheimsen konnte. Das Z170A Gaming M9 ACK ist aber noch einmal um einiges besser ausgestattet. Der Zusatz "ACK" wurde dabei nicht willkürlich ausgewählt, sondern umschreibt das vorhandene Killer-WLAN-ac-Modul (AC) sowie den Killer-Netzwerkanschluss (K).

Exklusiv für das M9-Modell haben die Taiwaner einen sehr umfangreichen Onboard-Sound vorgesehen, der einen großen Teil des ATX-PCBs für sich beansprucht, sodass selbst der siebte Erweiterungssteckplatz weichen musste. So stehen jeweils drei mechanische PCIe-3.0-x16- und PCIe-3.0-x1-Slots bereit. Üblich sind die vier DDR4-Speicherbänke. Hinzu kommen noch zwei SATA-Express-, zwei SATA-6GBit/s- und zwei M.2-Schnittstellen, dazu zwei USB-3.1-, sechs USB-3.0- und fünf USB-2.0-Ports. Der VRM-Kühlkörper ist auch gleich für einen Wasserkühlungskreislauf mit 1/4-Gewinden vorbereitet. Und natürlich sind auch eine Menge Onboard-Features vorhanden, die den Betrieb angenehm gestalten sollen.

Das MSI Z170A Gaming M9 ACK in der Übersicht.

Wie sollte es auch anders sein: Selbstverständlich ist auch das Gaming-Flaggschiff der Z170-Mainboardreihe in den Farben Rot und Schwarz gestaltet worden. Das PCB an sich ist bis auf einzelne Ausnahmen grundauf schwarz, was auch für die Anschlüsse gilt. Einzig die Kühlkörper, das I/O-Panel-Cover und das Audio-Cover bieten einige rote Aspekte. Erfreulich ist, dass MSI hier das ATX-Format vorgezogen hat, sodass die Gehäuse-Kompatibilität vereinfacht wurde.

Die Spezifikationen

Das MSI Z170A Gaming M9 ACK bietet folgende technische Eigenschaften:

Die Daten des MSI Z170A Gaming M9 ACK in der Übersicht
Mainboard-Format ATX
Hersteller und
Bezeichnung
MSI
Z170A Gaming M9 ACK
CPU-Sockel LGA1151
Stromanschlüsse 1x 24-Pin ATX
1x 8-Pin EPS12V
Straßenpreis ca. 400 Euro
Homepage http://de.msi.com/
Southbridge-/CPU-Features
Chipsatz Intel Z170 Express Chipsatz
Speicherbänke und Typ 4x DDR4 (Dual-Channel)
Speicherausbau max. 64 GB (mit 16-GB-DIMMs)
SLI / CrossFire SLI (2-Way), CrossFireX (3-Way)
Onboard-Features
PCI-Express

2x PCIe 3.0 x16 (elektrisch mit x16/x8) über Skylake-S-CPU
1x PCIe 3.0 x16 (elektrisch mit x4, shared) über Intel Z170
3x PCIe 3.0 x1 über Intel Z170

PCI -
SATA(e)-, SAS- und
M.2-Schnittstellen

2x SATA Express 10 GBit/s über Intel Z170 (4x SATA 6G mit RAID 0, 1, 5, 10)
2x SATA 6GBit/s über Intel Z170 mit RAID 0, 1, 5, 10
2x M.2 über Intel Z170 (32 GBit/s, shared)

USB

2x USB 3.1 (2x am I/O-Panel, 1x Typ A und 1x Typ C) über ASMedia ASM1142
6x USB 3.0 (2x am I/O-Panel, 4x über Header) über Intel Z170
5x USB 2.0 (3x am I/O-Panel, 4x über Header) über Intel Z170

Grafikschnittstellen 1x HDMI out
1x DisplayPort 1.2
WLAN / Bluetooth Rivet Networks Killer Wireless-AC 1535 (WLAN 802.11a/b/g/n/ac), Bluetooth 4.1
Thunderbolt -
LAN

1x Rivet Networks Killer E2400 Gigabit-LAN

Audio-Codec
und Anschlüsse
8-Channel CMedia CM6632 Audio Codec + ESS Sabre DAC, 3x TI OP1652 Kopfhörerverstärker
5x 3,5 mm Audio-Jacks
1x TOSLink
FAN-Header 2x 4-Pin CPU-FAN-Header (regelbar)
3x 4-Pin Chassis-FAN-Header (regelbar)

Auf gleiche Art und Weise, wie es die Taiwaner beim Z170A Gaming M7 aufgezogen haben, ist die gelieferte Verpackung knallrot. Auf der Frontseite wurde das entsprechende Mainboardmodell selbst abgebildet, wohingegen in der Mitte links dessen Modellbezeichnung hinterlassen wurde.

Das mitgelieferte Zubehör

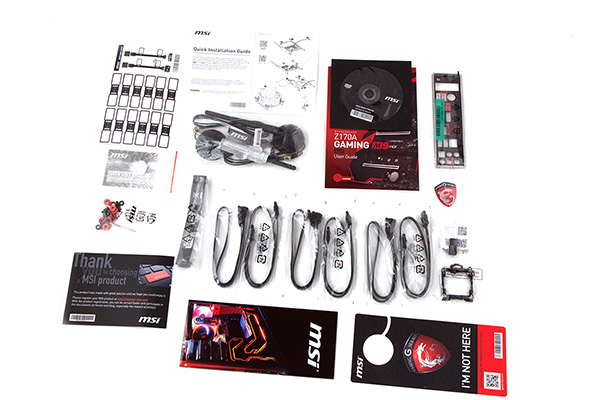

Innerhalb des Kartons befand sich neben dem Mainboard folgendes Zubehör.

  • I/O-Blende
  • Mainboard-Handbuch inkl. Treiber- und Software-DVD
  • Quick-Installation-Guide
  • Wi-Fi/Bluetooth-Installation-Guide
  • zwei WLAN-Antennen
  • sechs SATA-Kabel
  • 2-Way-SLI-Bridge
  • SATA-Kabel-Etiketten
  • M-Connectors
  • MSI-Gaming-Gehäuseemblem
  • MSI-Gaming-Türschild
  • CPU-Installation-Tool
  • Schrauben inklusive Imbus-Werkzeug

MSI liefert bei seinem Flaggschiff natürlich einiges mit. Dazu zählen neben dem Pflicht-Equipment zwei WLAN-Antennen, sechs SATA-Kabel, das CPU-Installation-Tool, die M-Connectors, eine lange SLI-Brücke, eine Tüte mit Schrauben und Unterlegscheiben und SATA-Kabel-Aufkleber. Ebenfalls dabei ist ein MSI-Türhängeschild und der MSI-Gaming-Sticker. Spezielle Gadgets, wie ein USB-3.1-Frontpanel liefert MSI nicht mit. Dies hätte das Ganze allerdings noch ordentlich abgerundet.
