Gigabyte GA-Z97X-UD5H-BK im Test

DruckenE-Mail
Erstellt am: von

Seite 7: SATA-6G-Performance und USB-3.0-Performance

USB-3.0-Performance

Acht USB-3.0-Schnittstellen sind nutzbar, verteilt auf sechs Stück am I/O-Panel und zwei weitere über den internen Header. Neben der nativen Anbindung von vier Anschlüssen, werden die anderen vier Ports über den Renesas uPD720120-USB-3.0-Hub angesprochen. Für die Tests setzen wir die SanDisk Extreme 120 in das Star Tech S3510BMU33T-USB-3.0-Gehäuse ein. Dank der UASP-Unterstützung (USB Attached SCSI Protocol) werden die USB-3.0-Schnittstellen unter Windows 7 bestmöglich an ihr Limit getrieben.

ATTO USB3 small

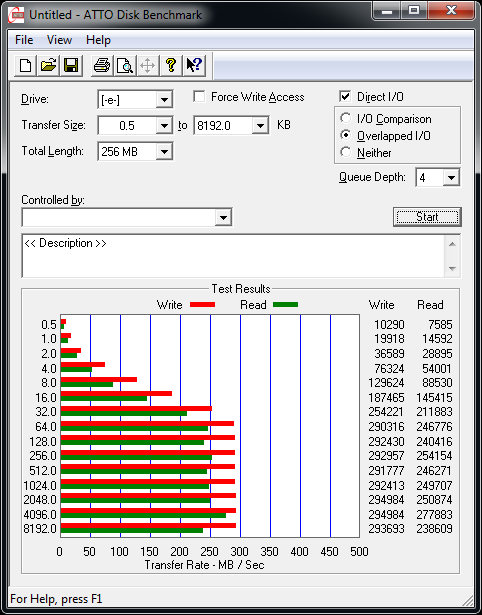

Die USB-3.0-Performance beim Gigabyte GA-Z97X-UD5H-BK
(nativ über den Z97-PCH).
ATTO USB3 small

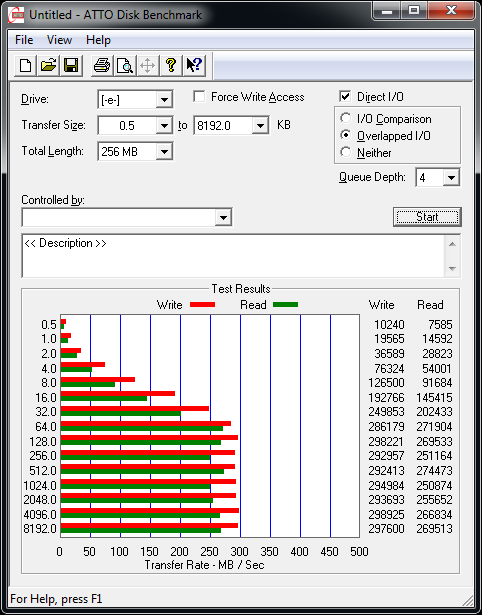

Die USB-3.0-Performance über den uPD720120.

Beide Ergebnisse sind in der Summe recht ähnlich ausgefallen. Messbare Unterschiede sind dennoch nicht zu vermeiden. In beiden Fällen konnte eine Schreibrate von durchschnittlich 294 MB/s und eine Leserate von 270 MB/s festgehalten werden.



SATA-6G-Performance

Neben einer SATA-Express-Schnittstellen können weitere sechs SATA-6G-Ports belegt werden. Beim GA-Z97X-UD5H-BK sorgt der zusätzliche Marvell 88SE9172 dafür, dass auch die letzten beiden Anschlüsse funktionieren. Für den Test verwenden wir ebenfalls die SanDisk Extreme 120, die wir natürlich direkt an die SATA-Ports anklemmen.

ATTO USB3 small

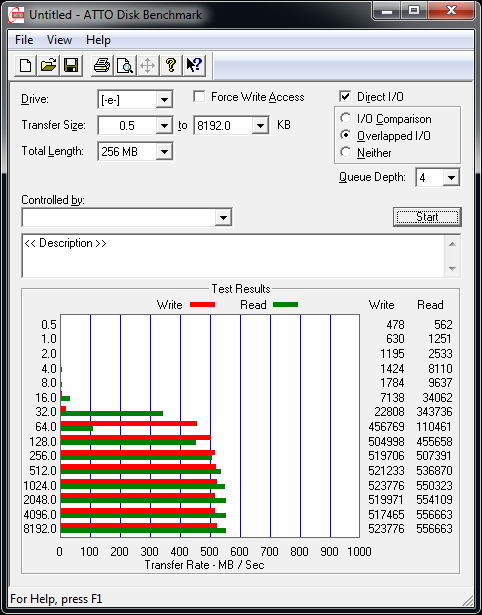

Die SATA-6G-Performance beim Gigabyte GA-Z97X-UD5H-BK
(nativ über den Z97-PCH).
ATTO USB3 small
Die SATA-6G-Performance über den 88SE9172.

Zusammenfassend ist die SATA-6G-Performance eher durchwachsen. Auch wenn die Performance über den Z97-PCH im nachhinein mit 523 MB/s schreibend und 556 MB/s lesend absolut stimmt, schwächelte die Leistung zu Beginn jedoch, die der Marvell 88SE9172 zu Anfang wesentlich besser absolviert hat. Schnell ist allerdings erkennbar, dass die Leistung beim Marvell-Chip hinterher eher zu wünschen übrig lässt. Mit einem maximalen Schreibwert von 230 MB/s kann man hier eher von SATA-3G-Performance reden. Dagegen zeigte sich die Leserate von der besseren Seite und erreichte einen Peakwert von 375 MB/s.



Social Links

Seitenübersicht

Kommentare (9)

#1
customavatars/avatar81637_1.gif
Registriert seit: 05.01.2008

Admiral
Beiträge: 12440
Hab zwar nicht den ganzen test gelesen - was aber daran liegt, dass das fazit kein fazit ist, sondern ein roman - aber habe nirgendwo im fazit eine empfehlung für den geneigten käufer in bezug auf die z87 generation gefunden. Stumpfe datenblätter vergleichen, die marketing phrasen referieren und reine boardbeschreibungen kann doch jeder. Ist auch total langeeilig.
Wichtige fragen wie: warum sollte ich 180€ für ein board ausgeben? ( die reine garantieerweiterung ergibt kaifmännisch keinen sinn, da man sich für den preis bereits zwei günstigere boards kaufen kann)
#2
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 28982
Zitat hardtech;22326746
die reine garantieerweiterung ergibt kaifmännisch keinen sinn, da man sich für den preis bereits zwei günstigere boards kaufen kann

Die Argumentation ergibt keinen Sinn.

Wenn man für den Preis eines UD5H-BK zwei gleichwertige Non-BK Modelle kaufen könnte, dann vielleicht... aber das ist nicht der Fall.
#3
customavatars/avatar103434_1.gif
Registriert seit: 30.11.2008

Kapitän zur See
Beiträge: 3488
Gigabyte Boards sind richtig schlecht geworden. Man muss sich nur mal zb bei newegg.com die Bewertungen für die Gigabyte Z87 Boards anschauen. Bei meinem Z87X UD5H sind die USB Ports gestorben wie bei vielen anderen auch.
#4
Registriert seit: 13.07.2010

Matrose
Beiträge: 4
Wozu die PCI Steckplätze....
#5
Registriert seit: 19.09.2008

Flottillenadmiral
Beiträge: 4669
Zitat Beelzebub1984;22328264
Gigabyte Boards sind richtig schlecht geworden. Man muss sich nur mal zb bei newegg.com die Bewertungen für die Gigabyte Z87 Boards anschauen. Bei meinem Z87X UD5H sind die USB Ports gestorben wie bei vielen anderen auch.


Die bauliche Qualität der Board ist gut, auch das Layout ist meistens in Ordnung, nur ein gescheites Bios bekommen die Jungs von GB seit Jahren nicht mehr hin. Diverse Bugs werden da von Generation zu Generation mitgeschleppt.
#6
customavatars/avatar123410_1.gif
Registriert seit: 16.11.2009
Zuhause
Deppenkiller
Beiträge: 6876
auch die lüftersteuerung von GB sind ein Witz incl die Plazierung der Fan Headers bekommen die nicht gescheit hin leider
#7
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 28982
Zitat mater19;22330609
Wozu die PCI Steckplätze....

Weil die Plattform nicht genug Lanes für noch mehr PCIe Steckplätze hat. Nicht vergessen, dass bei vielen Modellen durch M.2 und SATAe ohnehin schon viele Steckplätze sich die Anbindung teilen / gegenseitig wegnehmen. Bei einigen besser ausgestatteten Modellen ist es fast schon eine Wissenschaft, herauszufinden welche Anschlüsse man überhaupt gleichzeitig nutzen kann.

Zitat RiMaBo;22331049
auch die lüftersteuerung von GB sind ein Witz incl die Plazierung der Fan Headers bekommen die nicht gescheit hin leider

Über die Lüftersteuerung kann man sicherlich streiten, abhängig davon was für Lüfter verwendet werden, aber die Position der Fan Header? Daran finde ich eigentlich nichts auszusetzen. Für meine Gehäuse passt das zumindest und die Positionierung an den Mainboard-Rändern entspricht auch vielen anderen nicht nur Gigabyte Modellen. Aber jedem kann man es wohl nicht recht machen damit, dafür gibt es zu viele Lüfter-Layouts im Gehäusedesign.
#8
customavatars/avatar19026_1.gif
Registriert seit: 05.02.2005
^^ Blägg Forrescht ^^
Admiral
Beiträge: 24192
Bios ist leider eine ewige Baustelle ... teilweise werden Options im Handbuch beschrieben, die es im Bios nicht mal gibt. Habe z.B. 4 H81 Gigabyte Boards verbaut, die kein WOL beherrschen.

Gigabyte sollte lieber das Portfolio etwas ausdünnen und dafür sorgen, dass im Bios wenigstens die im Handbuch beschriebenen Options eingeblendet werden.
#9
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 28982
Zitat IronAge;22331251
Habe z.B. 4 H81 Gigabyte Boards verbaut, die kein WOL beherrschen.

Was sagt der Tech Support dazu?

Normalerweise wird die Option einfach geadded, wenn sie bei einem bestimmten Modell fehlt (wieso auch immer).
