Gigabyte GA-Z97X-UD5H-BK im Test

DruckenE-Mail
Erstellt am: von

Seite 3: Features und Layout (2)

Wir machen mit dem I/O-Panel weiter:

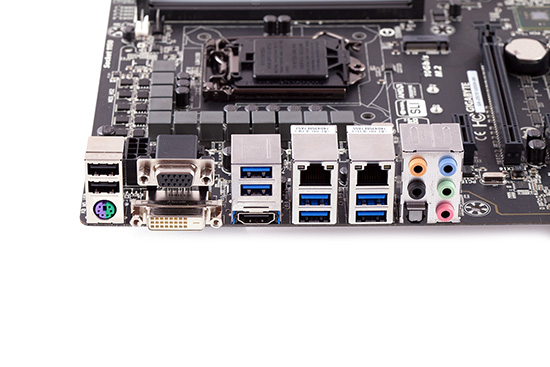

Das I/O-Panel fällt ansprechend aus.
  • 2x USB 2.0, PS/2
  • VGA, DVI-D
  • 2x USB 3.0, HDMI
  • Gigabit-LAN, 2x USB 3.0
  • Gigabit-LAN, 2x USB 3.0
  • und die analogen Audiobuchsen sowie ein optischer Digitalausgang

Acht USB-Anschlüsse, davon sechs Stück in der USB-3.0-Ausführung finden sich am I/O-Panel wieder. Hinzu gesellen sich zwei Gigabit-LAN-Ports, die Audioanschlüsse und sogar noch eine ältere PS/2-Schnittstelle. Es kann jedoch auch die interne Grafikeinheit in der CPU genutzt werden. Hierzu befindet sich jeweils ein VGA-, DVI-D- und HDMI-Grafikausgang an Ort und Stelle.

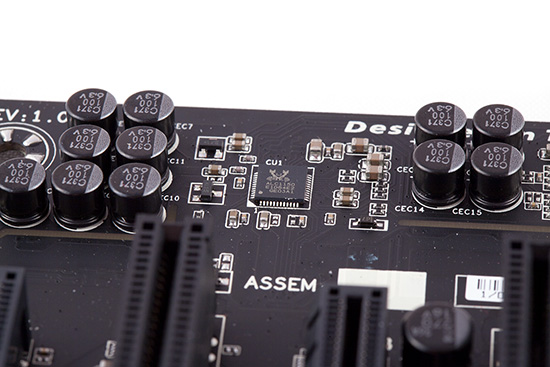

Wer hätte das gedacht? Der Realtek ALC1150 übernimmt die Audioaufgaben.

Er ist auf den meisten Sockel LGA1150-Platinen anzutreffen, der Realtek ALC1150. Auch wenn beim Z97X-UD5H-BK die Audiokomponenten vom restlichen PCB getrennt untergebracht wurden, verzichtet Gigabyte auf einen EMI-Shield, wie ihn die Konkurrenz verstärkt nutzt. Dies muss nicht zwingend ein großer Nachteil sein. Außerdem ist auch ein Kopfhörerverstärker mit dabei, der beachtliche 600 Ohm stemmen kann. Da das PCB aus zwei Layern besteht, werden der rechte und linke Audiokanal getrennt voneinander untergebracht. Dadurch möchte Gigabyte die Sound-Qualität verbessern und gleichzeitig Störgeräusche generell vermeiden.

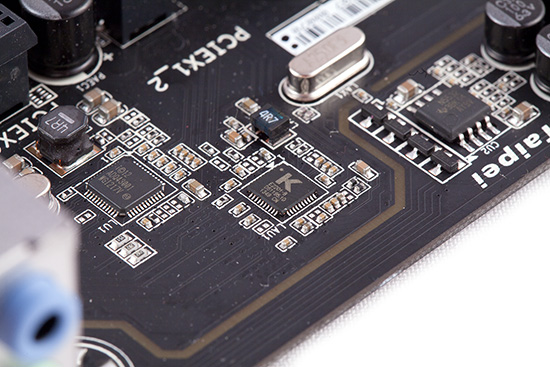

Beide Gigabit-LAN-Chips liegen dicht beieinander.

Rechts ist der Killer E2201 von Qualcomm zu sehen. Seine Spezialisierung liegt bei der Priorisierung der Gaming-Datenpakete, die zumindest theoretisch zu einer verringerten Latenzzeit führen wird. Auf der anderen Seite, diagonal betrachtet, hat der Intel I217-V seinen Platz eingenommen. Beide Chips unterstützen eine Datenrate von 1 GBit/s, sprich theoretisch 125 MB/s.

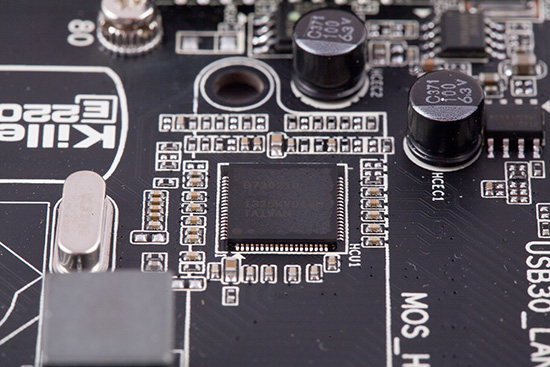

Ein USB-3.0-Hub von Renesas kommt auch noch zum Einsatz.

Der USB-3.0-Hub hört auf den Namen uPD720120 und kann vier USB-3.0-Schnittstellen unter einen Hut bringen. Als Input wurden zwei native USB-3.0-Ports vom Z97-PCH vorgesehen.

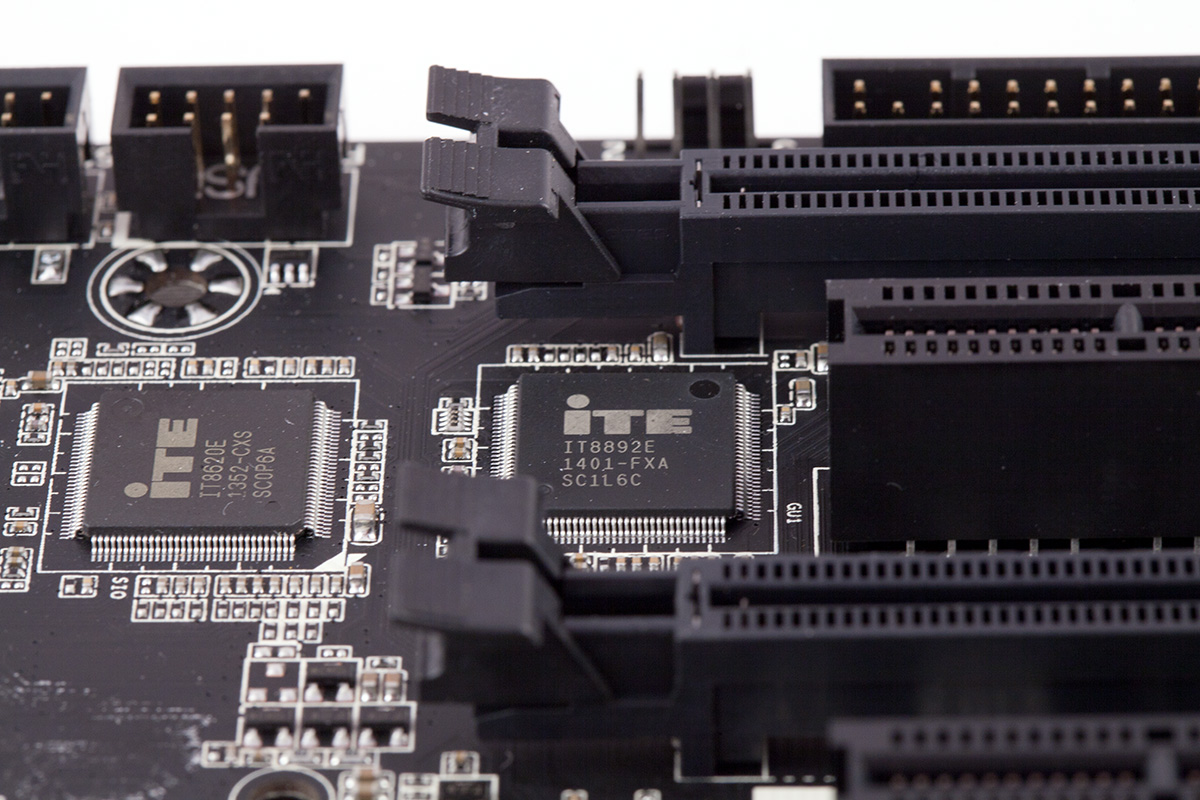

Zwei Chips von ITE werden zudem benötigt.

Rechts haben wir den IT8892E, der als PCIe-zu-PCI-Bridge dient und auch unabdingbar ist, da der Intel-Chipsatz kein PCI mehr unterstützt. Der IT8862E nimmt sich der beiden PCI-Slots an. Links dagegen zeigt der IT8620E seine Präsenz und ist als Super I/O-Chip vorgesehen, der die internen Spannungen, Temperaturen und Lüftergeschwindigkeiten stets im Auge behält. Durch ihn können auch die Lüftergeschwindigkeiten beeinflusst werden.

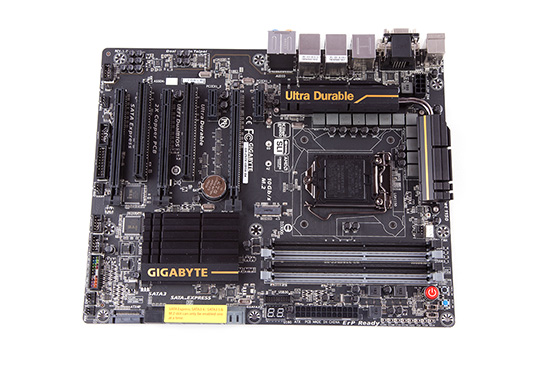

Das Gigabyte GA-Z97X-UD5H-BK nochmal in der Übersicht.

Es ist eher ungewöhnlich, dass bei einem Mainboard der oberen Preisklasse noch ältere PCI-Slots vorhanden sind. Manchen Anwendern kommt dieser Umstand aber sicherlich sehr entgegen. Am restlichen Layout gibt es wenig zu beanstanden, alles ist dort zu finden, wo wir es erwartet haben. Zudem war es absolut kein Problem, unseren bequiet! Dark Rock Pro C1 zu montieren. Für die nötige Belüftung stehen insgesamt sechs FAN-Header zur Verfügung, fünf davon als 4-Pin-Ausführung. Neben dem Haupt- und optionalen CPU-FAN-Header können drei weitere Lüfter gesteuert werden. Gigabyte lässt dem Anwender die Wahl zwischen folgenden Modi: Normal, Silent, Manual und Full Speed. Selbst im normalen Modus laufen die beiden Lüfter im BIOS mit knapp über 1000 Umdrehungen pro Minute (inkl. Teillast). Stellen wir den Silent-Modus ein, wird die Drehzahl auf etwa 830 Umdrehungen reduziert. Wem die vordefinierten Profile nicht ausreichen, kann sich dagegen auch an der manuellen Steuerung versuchen. Hier kann der Anwender sich für einen PWM-Wert von 0,75 bis 2,50 in 0,25-Schritten entscheiden.

Zu Beginn dieses Artikels haben wir erwähnt, dass die Black Edition mit einigen Vorteilen ausgestattet ist. Die BK-Modelle von Gigabyte wurden in Taiwan vor der Auslieferung in einem 7-Tage-Burn-in-Test auf Serverebene auf Stabilität und Zuverlässigkeit geprüft. Hierfür liegt im Karton ein entsprechendes Zertifikat. Zusätzlich wurde die Garantiezeit auf fünf Jahre verlängert, das GA-Z97X-UD5H bietet dagegen drei Jahre. Obendrein wurden bessere SATA-Kabel, eine andere I/O-Blende und andere Sticker in den Karton gelegt. Ein besonderes Extra stellt eine Club-Mitgliedschaft dar, mit der zu den Werken nach Taiwan gereist werden kann. Für diese genannten Vorteile werden etwa 30 Euro extra verlangt.



Social Links

Seitenübersicht

Kommentare (9)

#1
customavatars/avatar81637_1.gif
Registriert seit: 05.01.2008

Admiral
Beiträge: 12448
Hab zwar nicht den ganzen test gelesen - was aber daran liegt, dass das fazit kein fazit ist, sondern ein roman - aber habe nirgendwo im fazit eine empfehlung für den geneigten käufer in bezug auf die z87 generation gefunden. Stumpfe datenblätter vergleichen, die marketing phrasen referieren und reine boardbeschreibungen kann doch jeder. Ist auch total langeeilig.
Wichtige fragen wie: warum sollte ich 180€ für ein board ausgeben? ( die reine garantieerweiterung ergibt kaifmännisch keinen sinn, da man sich für den preis bereits zwei günstigere boards kaufen kann)
#2
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 28992
Zitat hardtech;22326746
die reine garantieerweiterung ergibt kaifmännisch keinen sinn, da man sich für den preis bereits zwei günstigere boards kaufen kann

Die Argumentation ergibt keinen Sinn.

Wenn man für den Preis eines UD5H-BK zwei gleichwertige Non-BK Modelle kaufen könnte, dann vielleicht... aber das ist nicht der Fall.
#3
customavatars/avatar103434_1.gif
Registriert seit: 30.11.2008

Kapitän zur See
Beiträge: 3488
Gigabyte Boards sind richtig schlecht geworden. Man muss sich nur mal zb bei newegg.com die Bewertungen für die Gigabyte Z87 Boards anschauen. Bei meinem Z87X UD5H sind die USB Ports gestorben wie bei vielen anderen auch.
#4
Registriert seit: 13.07.2010

Matrose
Beiträge: 4
Wozu die PCI Steckplätze....
#5
Registriert seit: 19.09.2008

Flottillenadmiral
Beiträge: 4670
Zitat Beelzebub1984;22328264
Gigabyte Boards sind richtig schlecht geworden. Man muss sich nur mal zb bei newegg.com die Bewertungen für die Gigabyte Z87 Boards anschauen. Bei meinem Z87X UD5H sind die USB Ports gestorben wie bei vielen anderen auch.


Die bauliche Qualität der Board ist gut, auch das Layout ist meistens in Ordnung, nur ein gescheites Bios bekommen die Jungs von GB seit Jahren nicht mehr hin. Diverse Bugs werden da von Generation zu Generation mitgeschleppt.
#6
customavatars/avatar123410_1.gif
Registriert seit: 16.11.2009
Zuhause
Deppenkiller
Beiträge: 6880
auch die lüftersteuerung von GB sind ein Witz incl die Plazierung der Fan Headers bekommen die nicht gescheit hin leider
#7
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 28992
Zitat mater19;22330609
Wozu die PCI Steckplätze....

Weil die Plattform nicht genug Lanes für noch mehr PCIe Steckplätze hat. Nicht vergessen, dass bei vielen Modellen durch M.2 und SATAe ohnehin schon viele Steckplätze sich die Anbindung teilen / gegenseitig wegnehmen. Bei einigen besser ausgestatteten Modellen ist es fast schon eine Wissenschaft, herauszufinden welche Anschlüsse man überhaupt gleichzeitig nutzen kann.

Zitat RiMaBo;22331049
auch die lüftersteuerung von GB sind ein Witz incl die Plazierung der Fan Headers bekommen die nicht gescheit hin leider

Über die Lüftersteuerung kann man sicherlich streiten, abhängig davon was für Lüfter verwendet werden, aber die Position der Fan Header? Daran finde ich eigentlich nichts auszusetzen. Für meine Gehäuse passt das zumindest und die Positionierung an den Mainboard-Rändern entspricht auch vielen anderen nicht nur Gigabyte Modellen. Aber jedem kann man es wohl nicht recht machen damit, dafür gibt es zu viele Lüfter-Layouts im Gehäusedesign.
#8
customavatars/avatar19026_1.gif
Registriert seit: 05.02.2005
^^ Blägg Forrescht ^^
Admiral
Beiträge: 24193
Bios ist leider eine ewige Baustelle ... teilweise werden Options im Handbuch beschrieben, die es im Bios nicht mal gibt. Habe z.B. 4 H81 Gigabyte Boards verbaut, die kein WOL beherrschen.

Gigabyte sollte lieber das Portfolio etwas ausdünnen und dafür sorgen, dass im Bios wenigstens die im Handbuch beschriebenen Options eingeblendet werden.
#9
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 28992
Zitat IronAge;22331251
Habe z.B. 4 H81 Gigabyte Boards verbaut, die kein WOL beherrschen.

Was sagt der Tech Support dazu?

Normalerweise wird die Option einfach geadded, wenn sie bei einem bestimmten Modell fehlt (wieso auch immer).
