> > > > MSI Z87-GD65 GAMING im Test

MSI Z87-GD65 GAMING im Test

DruckenE-Mail
Erstellt am: von

Seite 7: SATA-6G-Performance und USB-3.0-Performance

USB-3.0-Performance

MSI verzichtet beim Z87-GD65 GAMING auf zusätzliche USB-3.0-Chips und belässt es daher beim PCH selbst, der dazu in der Lage ist, sechs Anschlüsse zu managen. Vier Anschlüsse davon wurden am I/O-Panel untergebracht, die restlichen beiden sind über den internen Header zugänglich. Für unseren USB-3.0-Test setzen wir weiterhin das SanDisk Extreme-SSD-Laufwerk mit 120 GB-Speicherkapazität, welches wir in ein externes USB-3.0-Gehäuse installieren. Dadurch wird gewährleistet, dass die USB-3.0-Anschlüsse bis ans Limit getrieben werden.

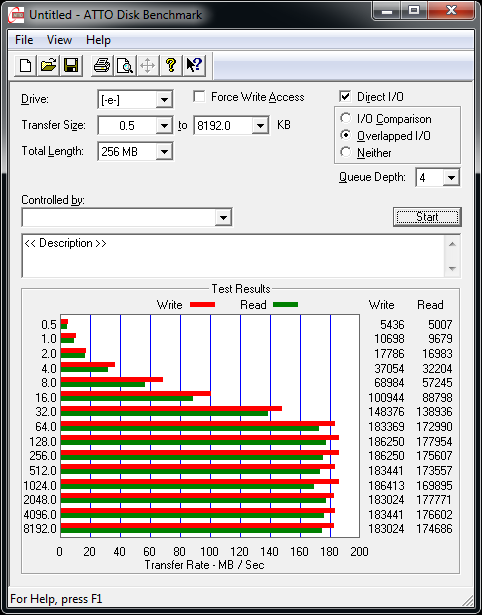

ATTO USB3 small
Die USB-3.0-Performance beim MSI Z87-GD65 GAMING
(nativ über den Z87-PCH).

Wieder einmal kann sich die Performance sehen lassen. Die Schreibrate kletterte auf etwa 183 MB/s. Im Lesen waren bis zu 176 MB/s drin. Die Werte entsprechen einem akzeptablen Ergebnis.



SATA-6G-Performance

Der Storage-Bereich umfasst in der Summe acht SATA-6G-Ports, wovon sechs Stück über den Z87-Chipsatz arbeiten. Die anderen beiden werden über den ASMedia ASM1061 an das System angebunden. Bei dem SATA-6G-Test wird das SSD-Laufwerk direkt an die SATA-Ports angeklemmt.

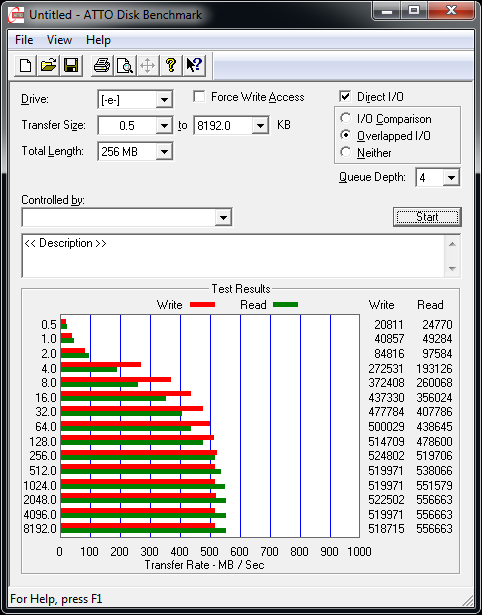

ATTO USB3 small
Der Z87-Chipsatz liefert erneut gute Werte.

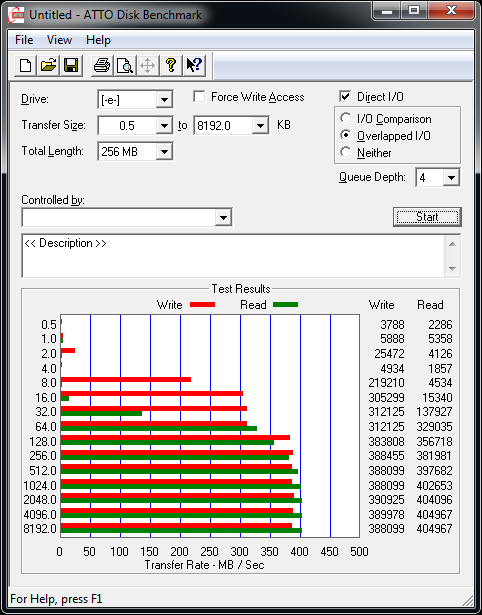

ATTO USB3 small
Geminderte Performance bekommen wir vom ASM1061 zu Gesicht.

Die Ergebnisse über den Z87-Chipsatz waren auf einem normal gewohnten Niveau. Im Detail waren lesend 556 MB/s drin, schreibend waren es rund 520 MB/s. Gänzlich anders sah es allerdings beim ASM1061 aus. Nicht, dass wir bereits ohnehin wissen, dass die Leserate "nur" bis 400 MB/s reicht. Die erste Hälfte des Benchmarks war hingegen eher ernüchternd und die konnten wir uns in der Art nicht erklären. Unsere Vermutung liegt an der BIOS-Version.



Social Links

Seitenübersicht

Kommentare (26)

#17
Registriert seit: 15.10.2013

Hauptgefreiter
Beiträge: 140
MSI hat endlich wieder VCore offsets ? YAAAAAAAAAAAAAY !
#18
customavatars/avatar32531_1.gif
Registriert seit: 01.01.2006
Menden ( Sauerland )
Banned
Beiträge: 14331
Feines Board. Selbst mit 5Ghz null Probs:D
Msi macht sich.
#19
customavatars/avatar34509_1.gif
Registriert seit: 31.01.2006
Jena / Thüringen
Moderator
HWLUXX OC-Team
TeamMUTTI
Beiträge: 11845
Zitat brutus999;21335709
Feines Board. Selbst mit 5Ghz null Probs:D
Msi macht sich.

Wir geben uns alle Mühe :fresse:
Gerade habe ich das Z87M GAMING am Wickel... auch das macht einen sehr soliden Eindruck... was es zu verbessern gab, haben die MSI Leute schnell gefixt/ausgebessert.
#20
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 29003
Zitat loopy83;21388100
Gerade habe ich das Z87M GAMING am Wickel...

Ist ein interessantes Modell, wirklich. Habt ihr da mal unter die VRM Kühler geschaut?
#21
customavatars/avatar34509_1.gif
Registriert seit: 31.01.2006
Jena / Thüringen
Moderator
HWLUXX OC-Team
TeamMUTTI
Beiträge: 11845
Bisher nicht, kann ich aber gerne heute Abend mal machen... nach was soll ich Ausschau halten? :fresse:
Oder ich mache einfach Fotos und lade sie hoch :wink:
#22
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 29003
Ein Foto von den Wandlern wäre spitze. Wenn man die genaue Bezeichnung nicht erkennen kann diese bitte ablesen =))
#23
customavatars/avatar34509_1.gif
Registriert seit: 31.01.2006
Jena / Thüringen
Moderator
HWLUXX OC-Team
TeamMUTTI
Beiträge: 11845
Büdde :wink:

[ATTACH=CONFIG]255589[/ATTACH] [ATTACH=CONFIG]255590[/ATTACH]

Noch ein paar mehr Bilder vom ganzen Board gibts hier:
https://www.facebook.com/media/set/?set=a.611135375588883.1073741836.174814869220938&type=3
#24
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 29003
Danke, also 1x NTMFS4C08N und 1x NTMFS4C05N PowerPAK pro Phase.
#25
customavatars/avatar34509_1.gif
Registriert seit: 31.01.2006
Jena / Thüringen
Moderator
HWLUXX OC-Team
TeamMUTTI
Beiträge: 11845
Und was kannst du daraus herauslesen, würde mich mal interessieren? :wink:
#26
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 29003
http://www.onsemi.com/pub/Collateral/NTMFS4C08N-D.PDF
http://www.onsemi.com/pub/Collateral/NTMFS4C05N-D.PDF

Man kann aus den Datenblättern die theoretische Belastbarkeit und eventuell auch die Effizienz des gesamten VRM grob abschätzen. Aber ging es eher darum, welcher Typ von Wandlern im Allgemeinen verbaut wurde. Auch wenn MSI sich, im Gegensatz zu ASRock, dabei in letzter Zeit* keine groben Patzer erlaubt, bin ich lieber auf der sicheren Seite. Die Qualität der Bauteile des Z87M-Gaming, den Bildern nach vermutlich auch der Aufbau, des VRM ist damit mit dem MSI Z87-G45 Gaming vergleichbar (vier analoge Phasen mit Dopplern, also leider nichts für mich).

*seit dem z.B. Z77A-G43 und Z77MA-G45 mit DPAK auch für die Versorgung des Prozessors
