Test: ASRock FM2A85X Extreme6 - Overclocking wird hier großgeschrieben

DruckenE-Mail
Erstellt am: von

Seite 6: SATA-6G-Performance und USB-3.0-Performance

Kommen wir nun zu der SATA-6G- und USB-3.0-Performance. An USB-3.0-Schnittstellen kann das ASRock FM2A85X Extreme6 insgesamt sechs Stück anbieten. Vier Stück befinden sich am I/O-Panel, zwei sind über den internen Header realisierbar. Für viele wird ins von Interesse sein zu wissen, dass die beiden Anschlüsse unter dem LAN-Port an den A85X-Chipsatz gekoppelt sind, was auch für den internen Header gilt. Übrig bleiben zwei Buchsen unter dem PS/2-Anschluss, die allerdings mit dem ASM1042-USB-3.0-Controller zusammenarbeiten.

USB-3.0-Performance:

Wieder einmal muss unser externes 2,5 Zoll-Gehäuse mit USB-3.0-Unterstützung herhalten, in der wir die SanDisk Extreme-SSD mit 120 GB Speicherkapazität untergebracht haben. Auf diesem Wege kann man sicherstellen, dass die USB-3.0-Anschlüsse auch bis ans Limit getrieben werden.

ATTO USB3 small
Die USB-3.0-Performance beim ASRock FM2A85X Extreme6
(nativ über den A85X-FCH).

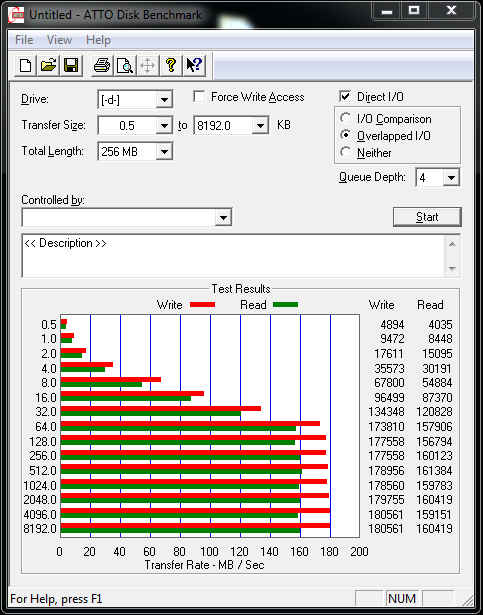

ATTO USB3 small
Minimal anders zeigt sich die Performance mit dem ASM1042.

Grob ausgedrückt zeigen beide Controller in etwa dieselbe Leistung. Die Leseleistung beim A85X-FCH liegt minimal höher, deren Auswirkung aber nicht sonderbar spürbar sein wird. Bei der Schreibleistung allerdings nehmen sich beide nichts und erreichen die 180 MB/s-Marke.



SATA-6G-Performance:

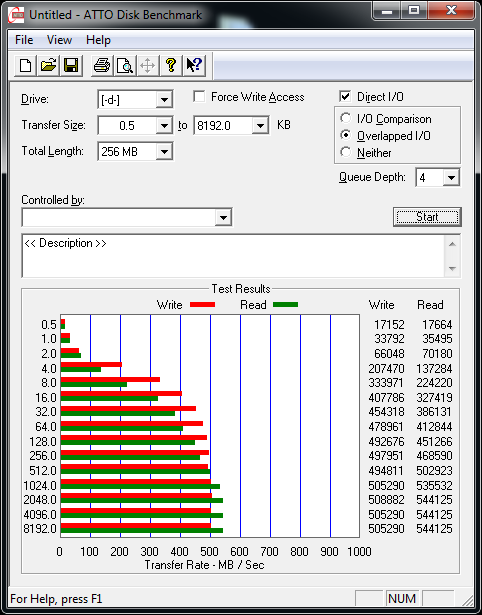

Für den SATA-6G-Test wird die SSD wie gewohnt an einen der SATA-6G-Schnittstellen angeschlossen. Mit sieben Stück stehen einem ja genügend zur Verfügung. SanDisk preist seine Extreme-SSD mit 550 MB/s lesen und 510 MB/s schreiben aus. Über den A85X-Chipsatz konnte folgender Datendurchsatz erreicht werden.

Der A85X-FCH zeigt erneut eine gute Figur.

Man sieht, dass der A85X-FCH alles gibt und ein gutes Ergebnis schafft. Die Leserate schafft locker ihre 544 MB/s, währenddessen die Schreibrate sehr schnelle 505 MB/s erreicht. Alles in allem gibt es keinen Grund, hier eine negative Kritik zu hinterlassen.



Social Links

Seitenübersicht

Kommentare (18)

#9
customavatars/avatar84710_1.gif
Registriert seit: 10.02.2008

Admiral
Beiträge: 15048
Ich sagte ja auch nicht, dass die AM3-Boards unbrauchbar sind, nur gibt es bei FM2 interessantere. :) Gründe hast du ja genannt. ;) Ich würde wetten, dass es selbst bei technischer Möglichkeit keinen gemeinsamen Sockel geben würde, der FX 4300 ist jetzt ja schon relativ überflüssig, AMD würde sein Portfolio selbst bescheiden.
#10
customavatars/avatar178325_1.gif
Registriert seit: 11.08.2012

Flottillenadmiral
Beiträge: 4592
Warum brauchen APUs eigentlich nen anderen Sockel? Damit die Hersteller mehr Mainboards verkaufen können? :fresse:
#11
customavatars/avatar144745_1.gif
Registriert seit: 07.12.2010
Düsseldorf
Oberstabsgefreiter
Beiträge: 407
Zitat SkyL1nE;20321056
Genau Tripple CrossFireX aber das bringt ja bis her noch kaum was, weil man die neuesten Grakas mit der APU ja noch nicht wirklich miteinander kombinieren kann (garnicht :D). Aber verdammt das wärs doch :)


Zitat
AMD schickt Trinity 2.0 aka Richland ins Rennen.
Auf der Folie 4 wird zudem noch Dual Graphics mit diskreten Grafikkarten aus der "Solar System Familie" genannt. Dies würde nach unserem Verständnis bedeuten, dass jetzt auch bei der Kombination einer VLIW4- mit einer GCN-GPU die Nutzung von Dual Graphics doch möglich ist. Bisher hieß es, dies sei auf Grund der sich stark unterscheidenden Architekturen nicht möglich.


Das dürfte wohl das Gegenteil von Deiner Aussage bedeuten.
#12
customavatars/avatar154752_1.gif
Registriert seit: 04.05.2011

Kapitänleutnant
Beiträge: 1878
Ich hab mir das ASRock gerade bestellt.
#13
customavatars/avatar46160_1.gif
Registriert seit: 29.08.2006
Bad Bentheim
Fregattenkapitän
Beiträge: 2845
@Chaos Commander: Weil sie im Gegensatz zum AM3+-Bulldozer die Northbridge mit den PCIe-Lanes (warens 24?) integriert haben und diese sowie die Displayausgänge nach außen führen müssen. Wie ich oben geschrieben habe, kann man glaub ich nicht eine bestimmte Anzahl PINs nehmen und diese für verschiedene CPUs einfach anders belegen (z.B. statt Displayinterface mehr PCIe Lanes). Ob die benötigte Anzahl PINs auch von der Anzahl der Module abhängt weiss ich nicht, glaube aber nicht.

@mickythebeagle: Wobei Dual Graphics dadurch bestimmt nicht besser wird. Bisher war es hinsichtlich Mikrorucklern eine Katastrophe und imho völlig unbrauchbar, selbst wenn die GPUs über etwa die gleiche Anzahl an Shadern verfügen. Das wurde versucht durch eine ungleiche Aufteilung unter den GPUs (zwei Bilder die diskrete, dann eins die integrierte usw.) zu beheben, aber das macht es glaube ich nicht besser. AMD hinkt da Nvidia ohnehin hinterher soweit ich weiss und sollte versuchen, dass so weit wie möglich zu beheben. Da die Grakas in dem Bereich ohnehin uninteressant sind, könnten sie die auch gleich möglichst identisch zu den APUs auslegen. Evtl. bessert sich was durch GDDR5, wenn die diskrete Graka nicht mehr ein vielfaches an Bandbreite ausfweist, aber VLIW4 mit GCN kann ich mir echt nur schlimm vorstellen.
Die Idee ist aber eigentlich toll, brauchbare IGP wird mit günstiger Zusatzkarte zum Ersatz für oberes Midrange. Nur so funktioniert Multi-GPU leider nicht.
#14
customavatars/avatar84710_1.gif
Registriert seit: 10.02.2008

Admiral
Beiträge: 15048
Zitat Tigerfox;20324084
@mickythebeagle: Wobei Dual Graphics dadurch bestimmt nicht besser wird. Bisher war es hinsichtlich Mikrorucklern eine Katastrophe und imho völlig unbrauchbar, selbst wenn die GPUs über etwa die gleiche Anzahl an Shadern verfügen. Das wurde versucht durch eine ungleiche Aufteilung unter den GPUs (zwei Bilder die diskrete, dann eins die integrierte usw.) zu beheben, aber das macht es glaube ich nicht besser. AMD hinkt da Nvidia ohnehin hinterher soweit ich weiss und sollte versuchen, dass so weit wie möglich zu beheben. Da die Grakas in dem Bereich ohnehin uninteressant sind, könnten sie die auch gleich möglichst identisch zu den APUs auslegen. Evtl. bessert sich was durch GDDR5, wenn die diskrete Graka nicht mehr ein vielfaches an Bandbreite ausfweist, aber VLIW4 mit GCN kann ich mir echt nur schlimm vorstellen.
Die Idee ist aber eigentlich toll, brauchbare IGP wird mit günstiger Zusatzkarte zum Ersatz für oberes Midrange. Nur so funktioniert Multi-GPU leider nicht.


Ich weiß wie schlecht Dual Graphics ist, ich habe es ausprobiert... :vrizz: Natürlich ist die Idee nicht schlecht, wenn sie ordentlich funktioniert. ;) VLIW4 mit GCN wird es meiner Meinung nach auch nicht geben, man für Richland zwar Dual Graphics mit HD8000-Modellen angekündigt, aber die Vliw4-GPU in Richland hat auch eine 8 vorne stehen... :D
#15
customavatars/avatar108198_1.gif
Registriert seit: 08.02.2009
München
Flottillenadmiral
Beiträge: 4525
Alles klar der "bequiet! Dark Rock Pro C1" war nicht in der Lage die APU zu kühlen bei schlappen 4.5 bzw. 4.4 GHz @1.424 Volt auf dem Asrock Board und auf dem Gigabyte funktioniert das Ganze? Habt ihr mal die Temperaturen ausgelesen? [U]Wurde das APM deaktiviert?[/U]

Habe gerade bei AnandTech und weiteren Seiten gelesen, das ähnliche Probleme auftreten. Muss am Board | Bios liegen. Die 4.5 GHz @1.45V (+) schafft vermutlich nahzu jedes Board mit gut selektierter APU.
#16
customavatars/avatar55960_1.gif
Registriert seit: 15.01.2007
Niedersachsen
Redakteur
Serial-Killer
Beiträge: 13200
Zitat Bunghole Beavis;20324610
Alles klar der "bequiet! Dark Rock Pro C1" war nicht in der Lage die APU zu kühlen bei schlappen 4.5 bzw. 4.4 GHz @1.424 Volt auf dem Asrock Board und auf dem Gigabyte funktioniert das Ganze? Habt ihr mal die Temperaturen ausgelesen? [U]Wurde das APM deaktiviert?[/U]

Habe gerade bei AnandTech und weiteren Seiten gelesen, das ähnliche Probleme auftreten. Muss am Board | Bios liegen. Die 4.5 GHz @1.45V (+) schafft vermutlich nahzu jedes Board mit gut selektierter APU.


Ja, der Kühler war nicht in der Lage dazu. Im Artikel habe ich extra erwähnt, dass wir annehmen, dass die echte Spannung weit höher gelegen haben muss, als sie uns angezeigt wurde. Dabei bringt das Temperaturenauslesen auch wenig, da die Sensoren der AMD-CPUs nicht kalibriert sind, sodass man das so oder so nur abschätzen kann. Da aber eben das Throttling eingetreten ist, war die Temperatur eben zu hoch. ;)
#17
customavatars/avatar108709_1.gif
Registriert seit: 17.02.2009
Sachsen, Brandis b. Leipzig
Admiral
Beiträge: 17372
Normal sollten die unkalibrierten Sensoren aber genauer werden je näher sie an die maxtemp kommen. Oder hat sich das inzwischen geändert?
#18
customavatars/avatar26490_1.gif
Registriert seit: 21.08.2005
Landkreis Leipzig
Flottillenadmiral
Beiträge: 5728
wobei ich den sinn nicht ganz nachvollziehen kann so ein board als extreme overlcokingplatte anzubieten. ich habe mir letztens ein a10-5800k mit asus f2a85-m platine geholt aufgrund der guten insgesamt gesehenen einstiegskosten und energieeffizienz als alltags allround pc. wenn man aber die a10 apus anfängt zu übertakten geht die effizienz extreme in den keller und so geil ist die cpu performance dann trotzdem nicht das das lohnt. dann würde ich doch lieber ein intel system empfehlen wenn man viel leistung möchte.
Das ist doch so als würde man einen smart oder lupo aufbohren und dann versuchen eine spritfressende aufgepumpte rennkiste drauss zu machen die dann trotzdem nen kleinwagen bleibt.

für 60-70€ bekommt man schon gute boards die absolut ausreichend sind und angemessen sind.
