Wooddy goes Custom Loop (Tipps | Dokumentation)

Wooddy

Experte
Thread Starter
Mitglied seit
27.01.2017
Beiträge
453



Hallo und erstmal möcht ich mich kurz vorstellen
mein Name heißt Stefan, kommen aus dem Sauerland und bin noch recht frisch hier. bisher nur AIO waku verbaut, jetzt wird es zeit, dass die GPU auch mal kühler und leiser arbeiten kann...

in diesem Thread werd ich bald meine 1. Wasserkühlung planen und dokumentieren

die grobe planung steht soweit

die Hardware wird soweit übernommen

CPU: i7 4790k (kein OC nötig)
GPU: MSI 1080TI Gaming X (kein OC nötig) edit: (EKWB nun verfügbar)
MB: MSI Gaming 5 Z97
PSU: BeQuiet Dark Power 11 650W
3x SSD
1x HDD in 5 1/4 Zoll LaufwerkBitumenBox


Als ich hier das 1. mal von MoRa hörte und ich das Teil googelte, war es schon um mich geschehn.

ein Mora3 420 LT mit 4x Noctua 200mm Lüfter kommt neben den PC mit Schnellkupplungen

ich möchte gerne zu dem mora trotzdem noch 2x 1x 420er radiator im gehäuse verbauen
da hab ich mir die Aquacomputer airplex radical (alu lamellen) oder Alphacool Nexxos rausgesucht.

Schlauch 13/10 Norprene oder einfachen PVC
update: Extern werde ich auf EK ZMT 16/10 umrüsten. der 13/10 Norprene knickt schon wenn man ihn schief anguckt. für extern ist das nix. auch das gewicht der schnellkupplungen mag er nicht

Fertiggemisch aus dem Kanister
Anschlüsse Aquacomputer
CPU Block (Watercool Heatkiller IV) hier aus dem Forum schon ergattert
Pumpe/AGB Watercool Heatkiller Tube mit D5 Pumpe oder die neue Raijintek Pumpe die bald kommt
das ganze entweder am Mora montiert, oder intern

Lüftersteuerung Aquaero 5 LT Aquaero 6 LT, weil ich gerne in Game OSD Wassertemp. auslesen lassen möchte (afterburner/rivertunerSS+HWinfo)

edit: Case da: Lian Li A71B
Gehäuse ist noch das Fractal R5, welches ich aber austauschen muss.
es ist einfach zu klein für mein Vorhaben. die Bitumenbox muss halt untergebracht werden

die engeren Kandidaten:

Thermaltake X71 TG
Thermaltake Suppressor F51 (wenn günstig zu schnappen)
die neuen Gehäuse die im Q4 2017 kommen von Coolermaster und Raijintek


mit dem Gehäuse fang ich dann an und werde hier berichten/





wenn euch beim lesen jetzt schon was auffällt.... ich bin für Tipps sehr dankbar...
in der FAQ und KenschundCo YT kanal hab ich viel geguckt und angelesen


ich rechne alleine mit den neuen waku sachen so um die 1000-1300€
da viele sachen aber bei erweiterung der hardware übernommen werden können ist es nicht ganz so schlimm.
außerdem hobby ;)

hier noch ein kleines Bild vom heutigen Test "CaseAufSchreibtisch"
kommt aber alles wie normalerweise links neben das Möbel. Mora auch in die ecke

in diesem Sinne

gruß Wooddy

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Soweit so gut :)

HWLabs Nemesis GTS Radis wären ne gute Alternative. Leistung und Verarbeitung TOP. Die gibt es u.a. bei highflowl.nl
Bleib ruhig beim Norprene, was besseres gibts nicht auf dem Schlauchsektor, alternativ EK ZMT
Auf meinem Kanal kannst auch mal vorbei schauen :) https://www.youtube.com/user/hwluxxbundymania

Bei klaren schläuchen sieht halt was sache ist... Vorallem beim befüllen.
Aber ich denke auch dass es norprene wird. Leistung vor optik.
Die hw labs sind halt recht breit. Muss man erst nachmessen ob das passt. Aber made in germany ist immer gut (aquacomputer,WC)

Kanal check ich mal
Bye
Edit: War schon aboniert:d

Zuletzt bearbeitet:
Was deinen GPU-Block angeht, da kann ich immer nur diese Liste aus dem PCGH-Forum empfehlen: Übersicht Nvidia-Kühler

Und bei der Bitumenbox musste ich grinsen, so ein Ding hab' ich mir vor gut 10 Jahren auchmal geschnitzt. :d Guck' mal als Alternative bei Watercool nach den SILENTstar HD, könnte was für dich sein.

für die MSI kommt bald erst was von EK und soll auch was von Raijintek geben
WC macht ja aktuell keine custom modelle


die wc hdd box hab ich erst gesehen... aber das kostet 1. platz und ich kann mir nicht vorstellen, dass das so extrem leise macht wie die eigenbau box. ist doch noch offen
mit temps. hab ich gar keine probleme...

ist ja keine platte die permanent 100% belastet wird....
sieht halt oldschool aus :d

Solltest du noch schicke schwarze schraubis für den ~13/10 er norprene suchen, schau mal in meinen tread.

Kann man beim norprene auf 45grad fitting verzichten?
Gerade raus dann 45 grad "biegen"?

Hängt natürlich stark vom Biegeradius ab, sowas Größenordnung GPU oben raus->CPU rein geht aber in der Regel.

Siehe Post #4627 im Schlauch tread in der wakü Abteilung 😉

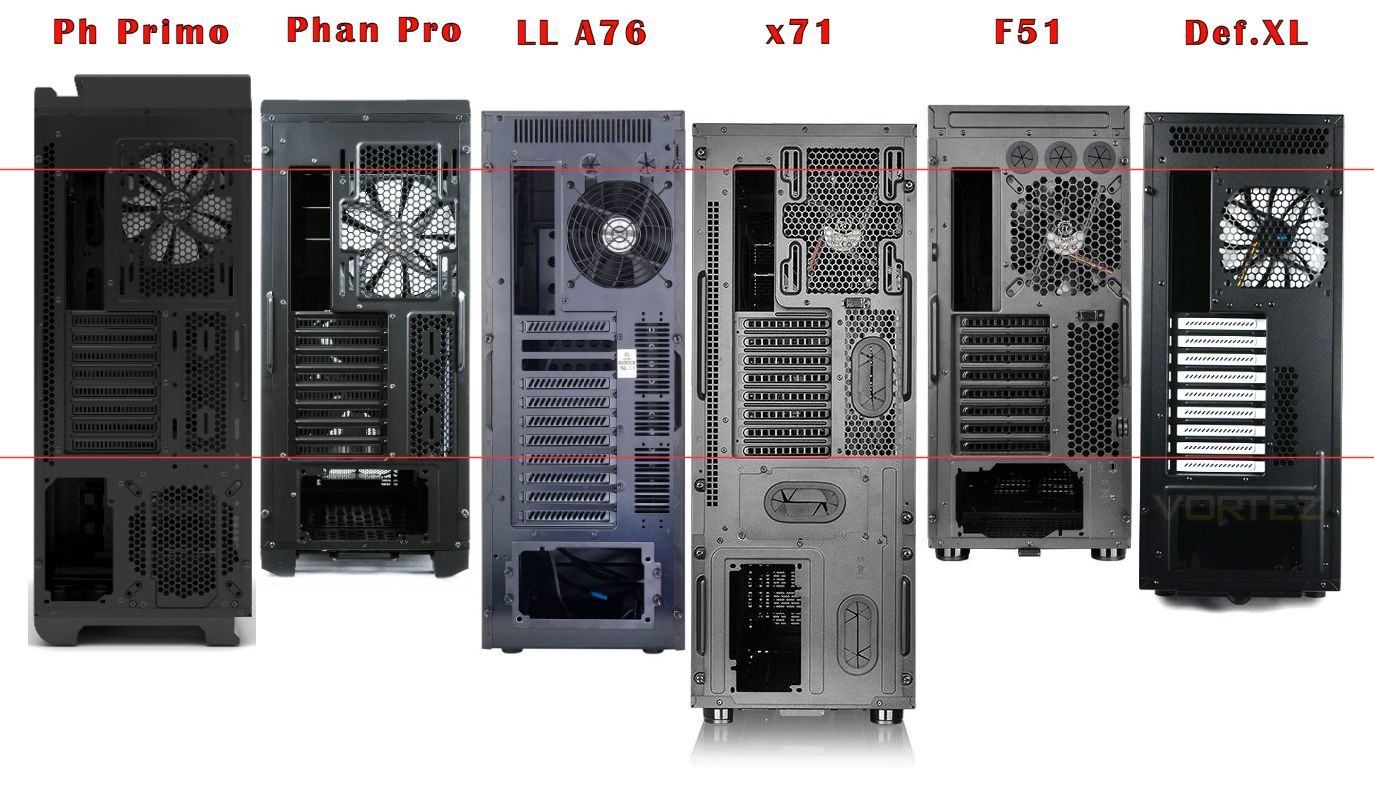

ich hab mal was zusammengestellt...

ist nicht viel unterschied, aber zum r5 schon ne ecke höher alle (r5 hatte ich kein bild gefunden, was ich da mit einfügen kann)

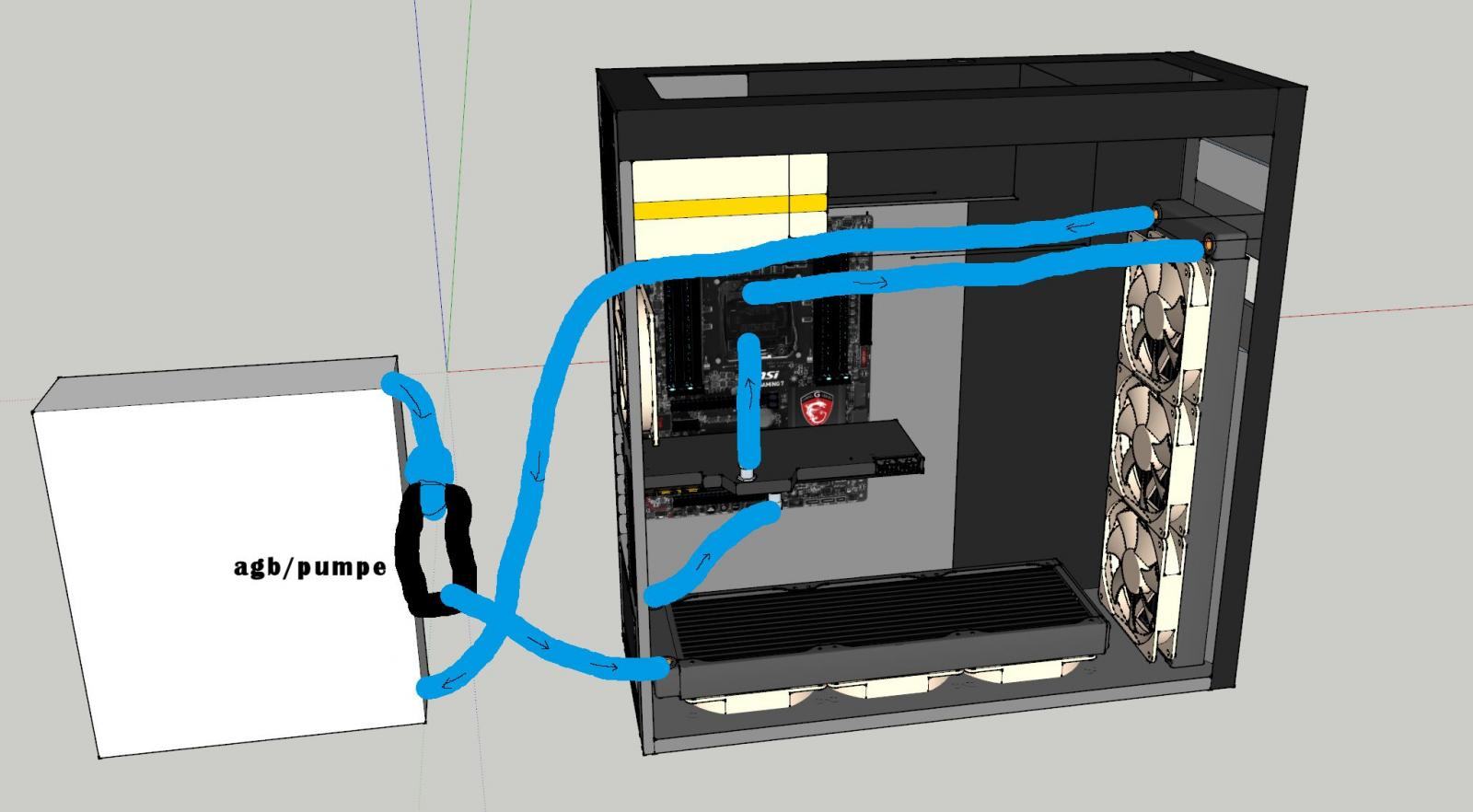

ist nur n dirty render... lüfter vorne sind falsch montiert :d

:d also in das gehäuse passt es...
2x 420 ca 40mm breiter radi

nur die Frage des loops und des airflows.... könnte probs geben


Zuletzt bearbeitet:
Dreh den Radiator unten um. Der lange Schlauchweg vom internen Radiator bis zum externen Radiator wird dir sonst noch Kopfzerbrechen bereiten.

Das versteh ich grad nicht. Der weg zurück zum externen bleibt doch.

Man könnte aber auch die saubere verlegung machen.
Pumpe in cpu - radi front - radi unten - gpu unten rein unten raus und zurück zum externen.

Sonst option netzteil unten und dafür wie üblich oben radi rausblasend.

Wenn case da ist mal in natura gucken

Ich versteh sowieso den Sinn von Mora und 2x420er intern nicht.

Pumpe und AGB sind extern, somit fällt ein 2x420er only Betrieb weg.
Bau doch AGB und Pumpe noch in das Gehäuse, somit hast du noch einen Knotenpunkt mehr im Case.


Gesendet von iPhone mit Tapatalk

Alles noch möglich
Ich guck mir das mal an....
Ssds und meine bitumenbox müssen ja auch noch rein

Der Mora hat genügend Kühlleistung für 2 Systeme. Ebenso würden die 2x420er locker ausreichen. ;)


Gesendet von iPhone mit Tapatalk

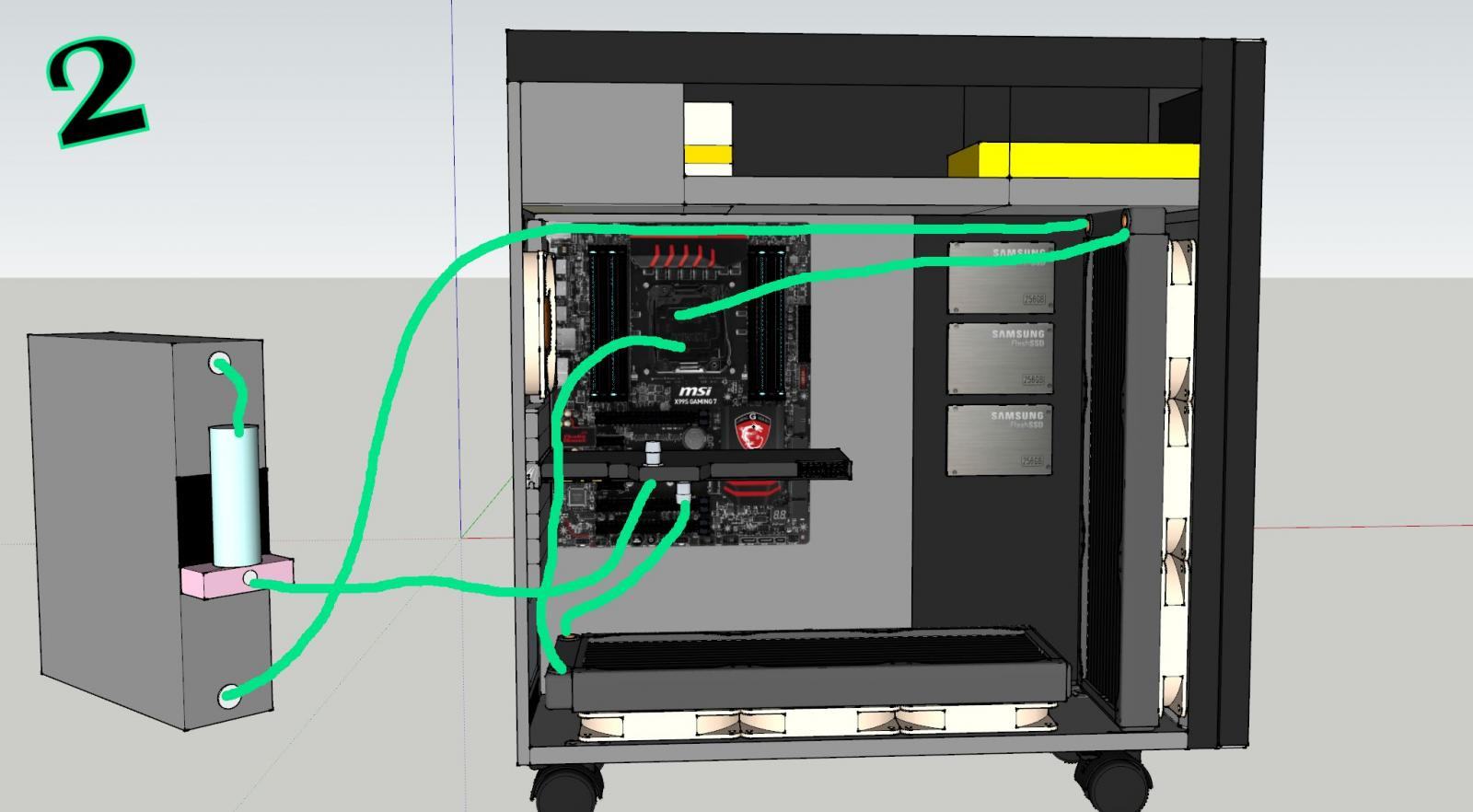

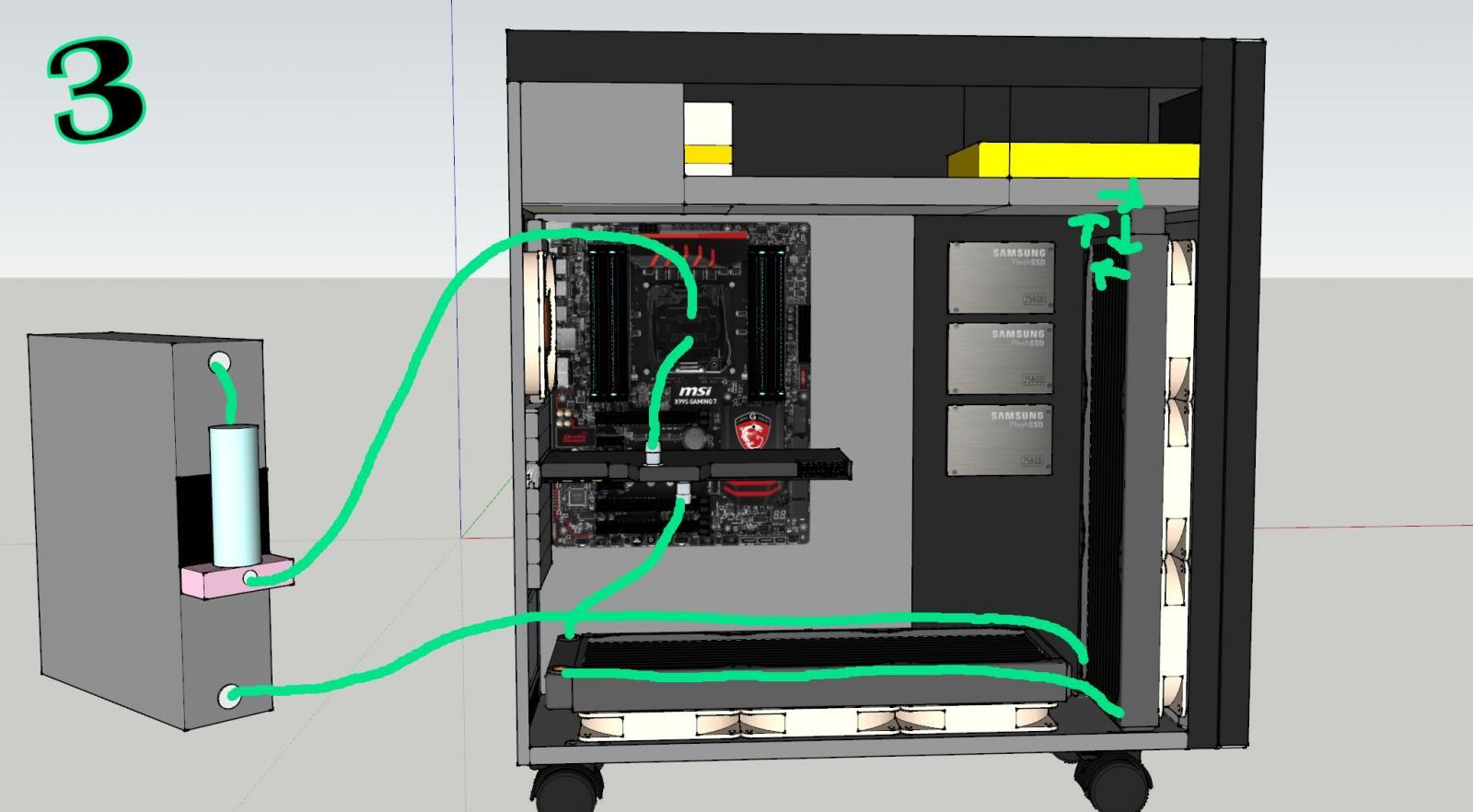

hab mal etwas weiter überlegt.

was denkt ihr dabei ?
abgesehen vom overkill :d


mit alphacool Xflow könnte man halt noch kürzer verschlauchen... aber hab mich an sich schon auf die AC airplex eingeschossen

Ich persönlich würde Variante 2 nehmen - keine langen Schläuche aufm Boden :)

Hmm das ganze Konzept ist wirr.
Wozu noch die Radis im Gehäuse?

Ich würde die Pumpe ins Gehäuse machen wenn die Radis drin bleiben sollen.
So kannst du den Pc ohne Mora nutzen zb für LAN Party.
Wenn er wieder da ist kann der Mora per Schnellkupplung zusätzlich kühlen.

Wenn du nur Lüfter willst die fast nicht laufen stell dir nen 2. Mora draußen hin.

Das bekommste nur mit den Mora 2 hin.
Der 3er ist leider oben geschlossen sodass sich dort die Wärme staut.
Beim 3er braucht man leider min. 1 Lüfter der das dort weg bläst.


das funzt nur im Idle, mit deiner HW brauchst unter Last immer nen kleinen Luftstrom ! Von Alphacool gibt es die uralten Cape Cora Radis, die tatsächlich für passiven Betrieb konzipiert sind, ABER da brauchst bereits für CPU Only mind. 6 Lamellen, eher doppelt so viele für "gute" Temps :fresse:

das war ja auch eher ein witz.
ich hab ja nix gegen leise drehende lüfter

in der aquasuite kann man ja alles einstellen... dass der mora z.b. erst später anspringt oder so



gehäuse geht montag auch raus... dann wird mal gemessen....

vlt. passen ja die 2x 420 gar nicht rein und ich bin meine sorgen los :d

soooo gehäuse ist da.

wie ich ja beim kauf schon "angedroht" waren auf dem boden dämmplatten verklebt.

also.. erstmal alles etwas zerlegen...







dann dämmmatte rausgefönt




rest kleber mit nitroverdünnung verschwinden lassen

dann gleich noch den Laufwerksschaft ausgebohrt


muss schon sagen, dass das schon gut gemacht ist das case...
relativ benutzerfreundlich
was mir aber jetzt schon auffällt ist der recht geringe platz fürs kabelmanagement


Power und reset button muss ich versetzen

und ich dachte vorne wäre nur ein blech...
es sind quasi 2 frontwände

mal gucken wie ich das mache.. brauche dann wohl noch eine radiatorblende


und so ist aktueller stand:




cheers :d

Oh da hast du aber alles gegeben :)
Gute Arbeit.

Grüße Kazuja

vorne passt sogar 2x 200mm lüfter rein... (von innen) noctua A20 ; sind ja 30mm

vorne zwischen die beiden blenden gehen nur 25mm lüfter und da gibts ja nix gescheites aufm markt (200er)

Zuletzt bearbeitet:
2 x noctua A20 vorne wäre doch schon super, kann die nur empfehlen, geniale Lüfter ;)
