Wakü Neuverschlauchung

[DonUschi]

Moin,

irgendwie hab ich vergessen wie meine Wakü vorm ausseinanderrupfen verschlaucht war, zudem sind die Anschlüsse des CPU kühlers nun Vertikal und es ist n NB Kühler dazu gekommen.

Wie würdet ihrs machen? Denkt bitte 3D. Anschlüsse von Radi und HDD Kühler sitzen hintereinander. Laing hat einlass oben. Das "antiplätscher Röhrchen" des AGB's kann ich natürlich auch auf den anderen Anschluss setzen wenn nötig.

Gruß,
Uschi



[GliderHR]

Hmmmm,
Radiator, AGB, Pumpe, (ungern: ) Festplatte, CPU, NB, GPU, dann wieder Radiator
Festplatte als erstes zu kühlendes Element, damit überhaupt eine Kühlwirkung dort eintritt.
Vielleicht wäre noch die Position nach der CPU sinnvoll, da ist das Wasser noch nicht sooo warm.



[Reaver1988]

Hmmmm,
Radiator, AGB, Pumpe, (ungern: ) Festplatte, CPU, NB, GPU, dann wieder Radiator
Festplatte als erstes zu kühlendes Element, damit überhaupt eine Kühlwirkung dort eintritt.
Vielleicht wäre noch die Position nach der CPU sinnvoll, da ist das Wasser noch nicht sooo warm.

man merkt du scheinst noch nicht so arg viel ahnung von wasserkühlungen zu haben was.
Das Wasser ist im gesamten Kreislauf nahe zu identsich warm/kalt. Das sind unterschiede von < 1°c

zum te wie du verschlauchst ist eigentlich schnuppe der agb sollte aber an den oberen anschluss der laing (da zieht sie ihr wasser an), sonst ist es egal



[lord86]

die reihenfolge der zu kühlenden komponenten spielt absolut keine rolle da das wasser im kreislauf nahezu überall dieselbe temperatur hat. ich würde wieder den vorderen einlass der laing nehmen, is vorteilhafter zum verschlauchen. hast du die möglichkeit in den deckel einen anschluss zu schrauben?



edit:

version 2 mit anderer pumpenposition:



[GliderHR]

Reaver,
ich habe in allen Foren auf dieser Welt zusammen kein 18.000 Posts aber dafür in meinen WaKü Kreisläufen überall Thermoelemente. Und die Temperaturen in meinen WaKü Systemen haben ein Delta von etwa 5-7°C (aus der hohlen Hand - werde das nachher noch mal prüfen). Nur wenn ich meien Lüfter wie irre laufen lasse und die Pumpe 100l/h schaufelt komme ich auf ca. 2°C, das aber nur bei geringer Beanspruchung meiner CPU/GPU. Aber vielleicht liegt es ja auch daran das ich noch nicht mit MORA und Co kühle und keine 2 Laings mein Wasser im Kreis jagen.
Aber damit können meine Computer und ich gut leben.



[Reaver1988]

dann sind deine "thermoelemente" nicht gut kalibriiert. Gab hier irgendwo ein test dazu. Das waren weniger als 1grad und 100l/h "schaufeln" naja dafür brauch man keine 2 laings meine 1 schafft mit dem mora auch knappe 140l/h
Mich würde dein Testsetup mal interessieren, welche sensoren, was für ne wakü und was für hardware und womit ausgelesen



[DonUschi]

das mit dem "kaum delta" und agb -> pumpe wusste ich. mir gehts hauptsächlich um inspiration für so wenig schlauch wie möglich. das dumme ist unter anderem, dass die cpu von oben angeströmt werden muss. da sind die düsen. hatte ich vergessen zu erwähnen. sonst hätte ich auch bei der graka unten angefangen.



[borstyhl]

dann dreh ihn doch um



[Reaver1988]

eben dann drehste den kühler um und kannst ihn dann von unten ansteuern



[Guapa]

Welchen AGB, CPU-Kühler, Laing-Deckel verwendest Du denn?



[Verbali]

AGB ist nen Magicool 250, Röhren AGB der die Anschlüsse beide nach unten hat.


der CPU Kühler ist ein HK3.0LC.

welchen Laing Deckel er hat weiss ich grad nicht.



[DrProctor]

Und die Temperaturen in meinen WaKü Systemen haben ein Delta von etwa 5-7°C (aus der hohlen Hand - werde das nachher noch mal prüfen).

Nur kurz dazu, das glaub ich dir nicht.
Dann sind deine Messgeräte schrottig.

Ich hab nach meinen Komponenten: Cpu, MB Mosfets, NB, SB und Graka
einen Termperaturfühler.
Dann kommen die Radis und danach der AGB und von dem sinds 10cm zur Pumpe.

Den Fühler hab ich per Eiswassermethode kalibriert und im AGB mit einem Greisinger Thermomether mit einer Genauigkeit von weniger als 1% +/- gemessen.

Ich kam nie über 2K Differenz vor - nach den Radis heraus.



Den Heatkiller von unten anströmen? Wohl eher auf die Mitte.
Und wie rum man den Einbaut spielt keine Rolle, lediglich das Logo ist dann verkehrtrum.



[GliderHR]

@Reaver&DrProctor
Ich sammele mal die Screenshoots, denn die sind auf mehreren Platten verteilt und stelle die Werte zusammen (frühestens am Samstag).
Das System war ein QX9650 mit 2 GTX285 und XFX780i. Alles wassergekühlt. 8/6er Plug & Cool. Die nicht kalibrierten Sensoren waren vor und hinter dem Radiator. Das mit der Eiskalibrierung ist eine gute Idee, wobei eigentlich noch eine 2.Temperatur für eine richtige Eichung sinnvoll ist. Und ein Laborthermometer muß ich auch noch irgendwo haben.
Radiator war ein 360er von AC, ergänzt von einem 2*92 mit Lüftersandwich in einem Chieftec Big Tower.
Kurz vor dem Ableben des QX9650 habe ich einen Radiatortausch auf einen AC Evolution 360/420 und eine Schlauchwechsel auf 13/10 durchgeführt (durchgängig alles von 1/8 auf 1/4 Anschlüsse umgestellt).
CU



[Verbali]

Habe auch nur 1-2°C Differenz zwischen ein Und Ausgang der Radiatoren. und das sind bei mir 3x360er Radis.

Sensoren sind zwar nicht kalibriert, aber ich hatte die beiden mal vertauscht, und da zeigen sie genau das gleiche an.



[DonUschi]

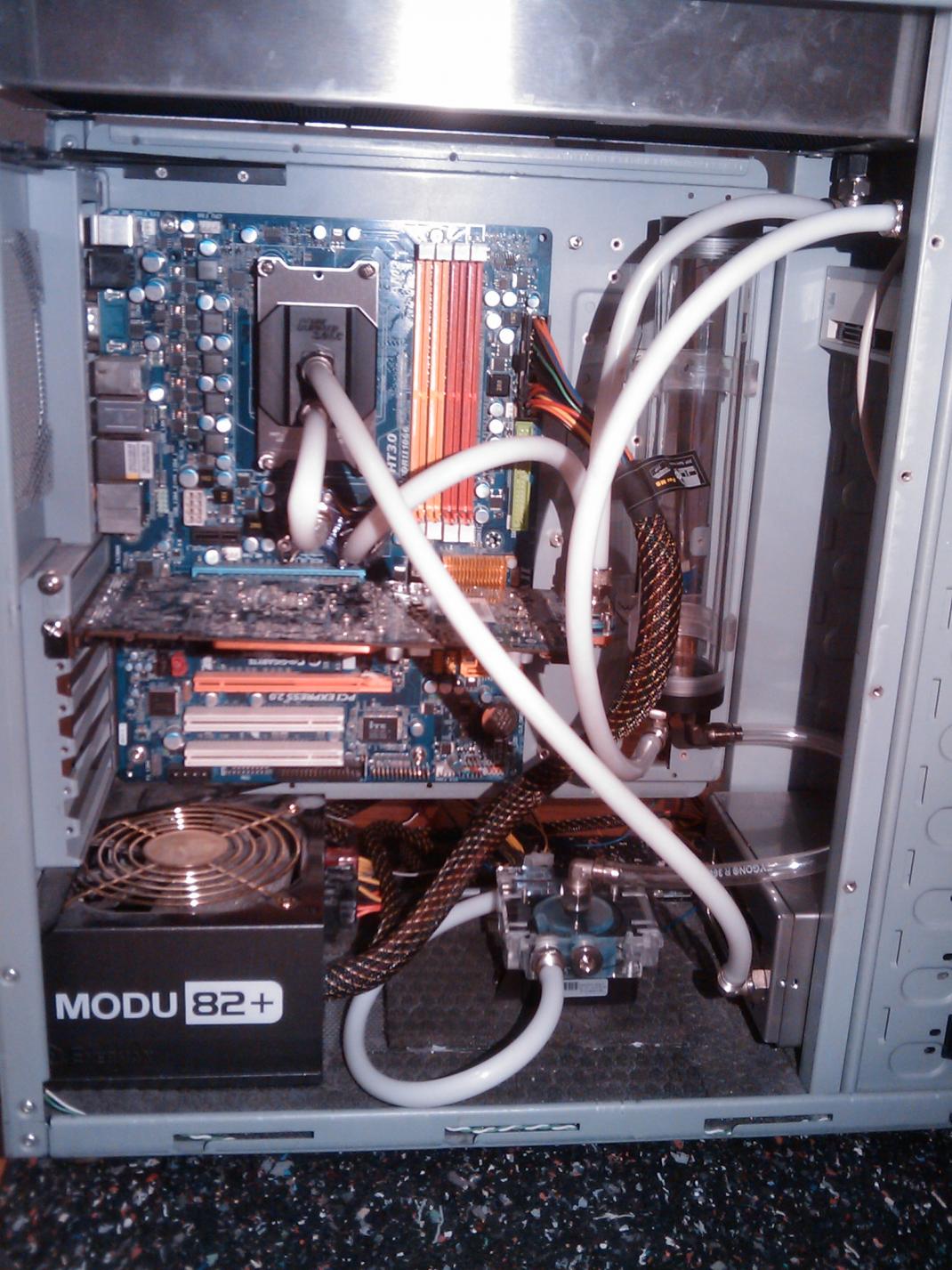

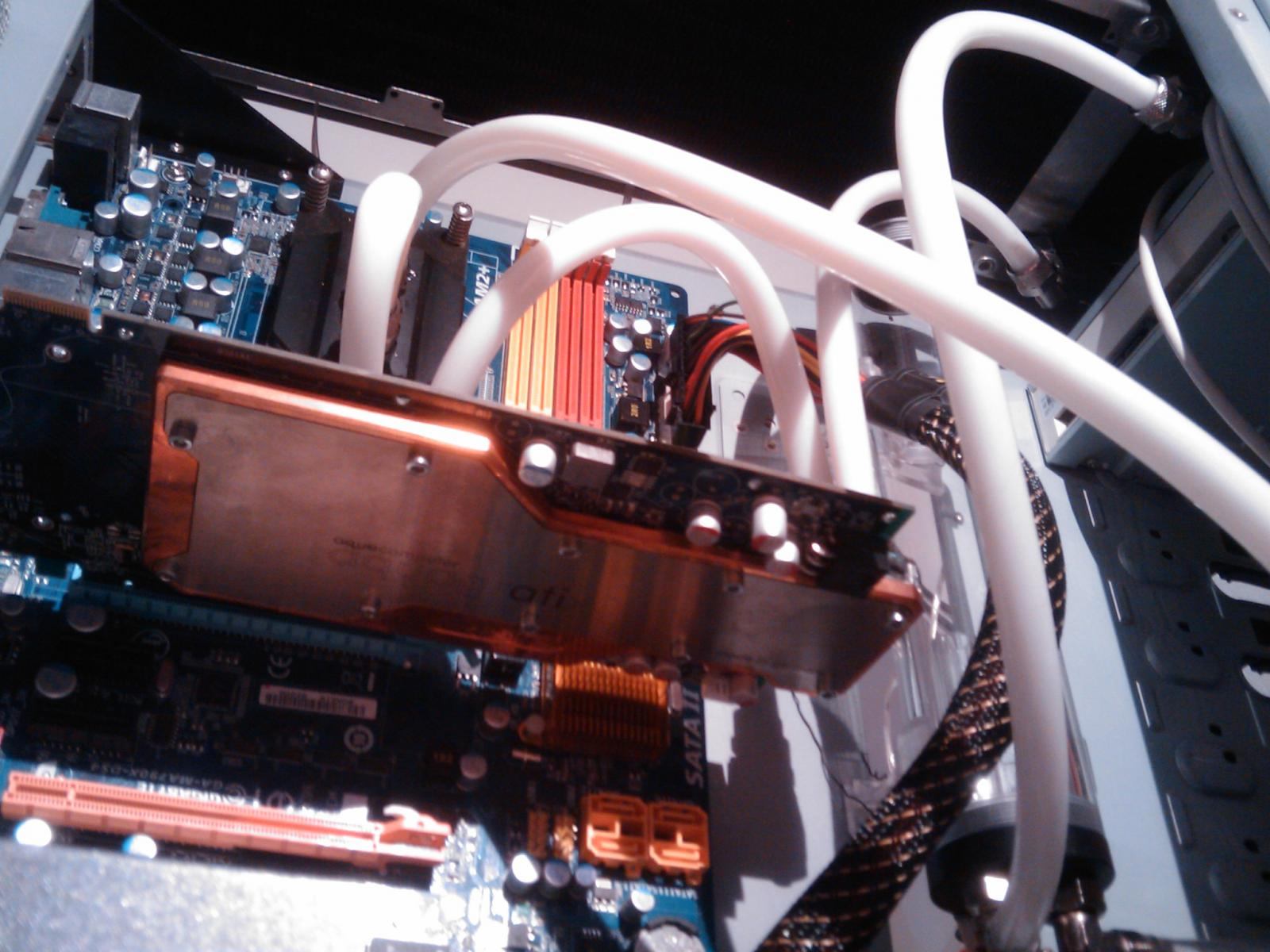

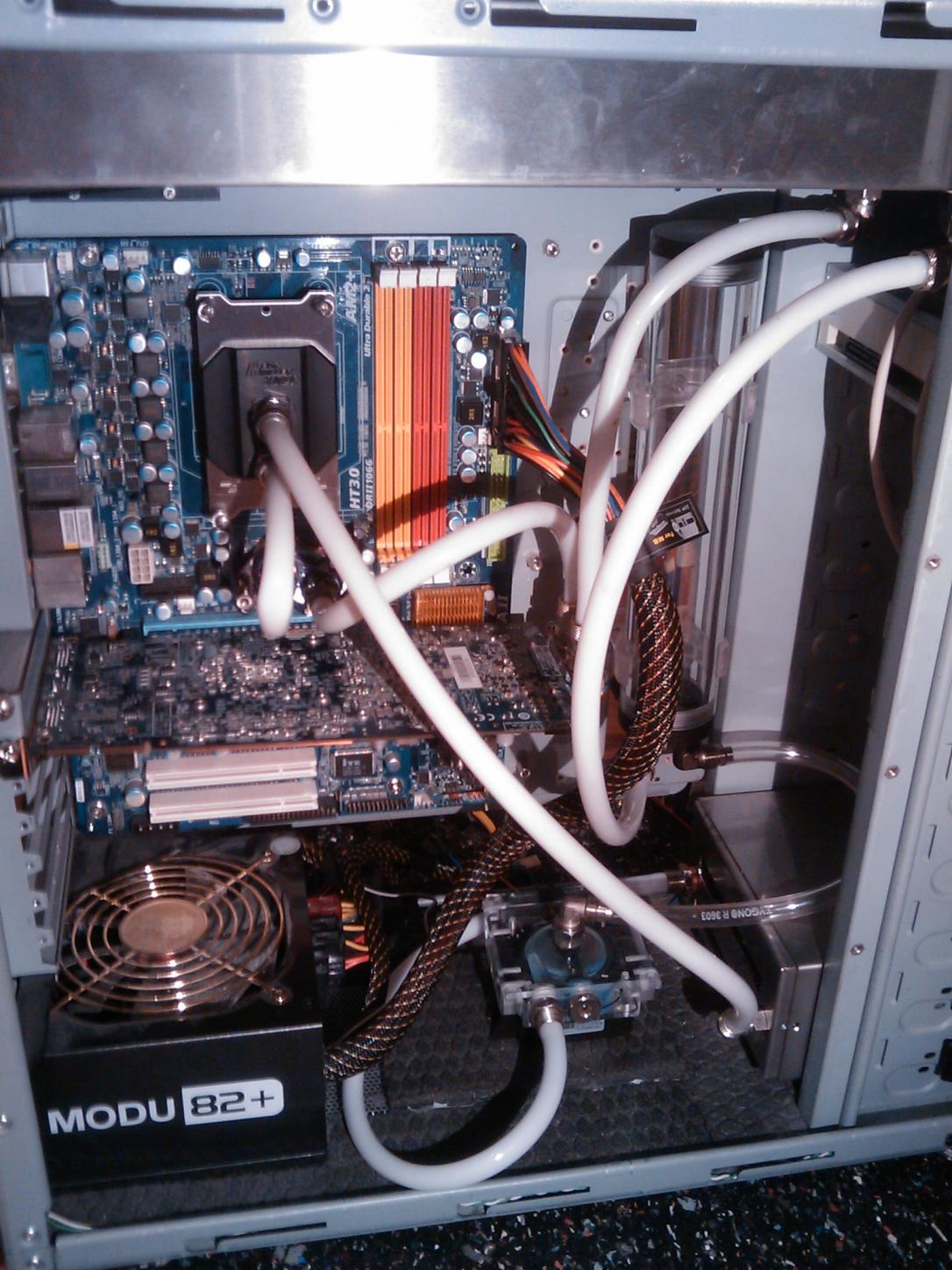

drproctor, ich bau doch nicht das logo falschrum ein xD hatte mit auch schon gedacht ob ich den nicht einfach drehen soll, aber nu ists fertig und ich hab KEINE lust mehr. das hat mir mal spass gemacht, aber diese schraubverschlüsse, so sicher sie sind, nerven nur noch. ich will endlich wiedern laufenden pc und einfach nur zocken und surfen. ich glaub ich nutz das noch 1-2 rechner generationen und dann steig ich wieder zurück auf luft ^^

bis dahin:

vor allem, dass die pumpe nu unten liegt und man sie schön rausziehen kann durch die winkel zum ablassen und hdkühler aufmachen, gefällt mir.



[GliderHR]

@Reaver&DrProctor

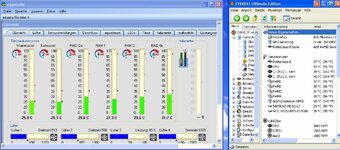

Hi, also ich habe zwei Screenshots gefunden. Allerdings im Idle,
einen aus dem QX9650@3,5GHz und aus einem X6800@3,5GHz
Der QX zeigt tatsächlich mehr als 5°C Delta. Position der beiden Messfühler: vor dem ersten Radiator und hinter dem letzten Radiator. Aufgrund des Datums der Aufnahme könnte es aber auch sein, das damals nur ein 360er Radiator das System gekühlt hat.
Da diese Konfiguration (QX9650 + 2GTX285 + 780i) Geschichet ist, kann ich nur an der nächsten Konfiguration die Sensoren eichen/kalibrieren um die Aussage zu untermauern oder in die Luft zu blasen.
Der X6800 hat tatsächlich im Idle nur 1°C Differenz (X6800, 9800GTX, Mainboard mit Kühlung, 1*360 + 1*120er Radiator), wenn ich die Komponenten mit Prime95 und Furmark belaste, dann steigt natürlich die Wassertemp. und das Kalt/Warm Delta erhöht sich auf knapp 2-3°C.
Die Warmwassertemperatur erhöht sich um ca. 9°C. Aber das ist OK.
Ich denke nicht, das meine Temperatursensoren Müll messen. Exakt ist zwar was anderes, aber bisher habe ich die Angelegenheit auch eher sportlich denn wissenschaftlich gesehen.
Aber ich werde mich diesbezüglich anpassen.
Den Stresstest habe ich aktuell durchgeführt und hinzugefügt.
