Vernünftig? Was verstehst du unter "vernünftig"?
Die Physik lässt da nicht mit sich reden! Das Beste, was an Durchfluss für den GPU-Kühler theoretisch möglich wäre, sind 50% des Gesamtdurchflusses. Dabei wird ein identischer Strömungswiderstand für Kühlerstruktur und Terminal unterstellt. In der Realität ist dem bei Weitem nicht so! Ich würde von ca. 30-20% des Gesamtdurchflusses bei einem Heatkiller aufgrund seiner besonderen Struktur ausgehen.Natürlich
Tatsächlich finde ich das theoretische nicht spannend.
Betreibe auch nicht zum ersten Mal CPU/GPU parallel.
Die Temperaturen sind gut (7800x3d, max 73 Grad beim Cinebench 23 Multi).
GPU passt auch.
Seriell waren die Temperaturen der CPU minimal (niedrig einstellig) besser.
Betreibe auch nicht zum ersten Mal CPU/GPU parallel.
Die Temperaturen sind gut (7800x3d, max 73 Grad beim Cinebench 23 Multi).
GPU passt auch.
Seriell waren die Temperaturen der CPU minimal (niedrig einstellig) besser.
Wir brauchten eine Basis
Interessant. Was sind deine Gründe? Ich habe mich nach Tests dagegen entschieden, denn ich sah aus rein technischer Sicht nur Nachteile. Denn die Temperaturen im Parallelbetrieb waren 3 - 6°C höher.
Mit 73°C ist alles im Lot, mit 70°C wäre es aber besser
... jeder wie er es mag!Der Wert würde mich, zusammen mit der Wassertemperatur und dem Gesamtdurchfluss interessieren.
Könntest du bitte ein Bild vom gesamten Loop einstellen? Ich möchte es mir einmal ganzheitlich anschauen was du gebaut hast und welche Kühler verwendet wurden.
In dem Fall und auch damals ist es rein die Optik.

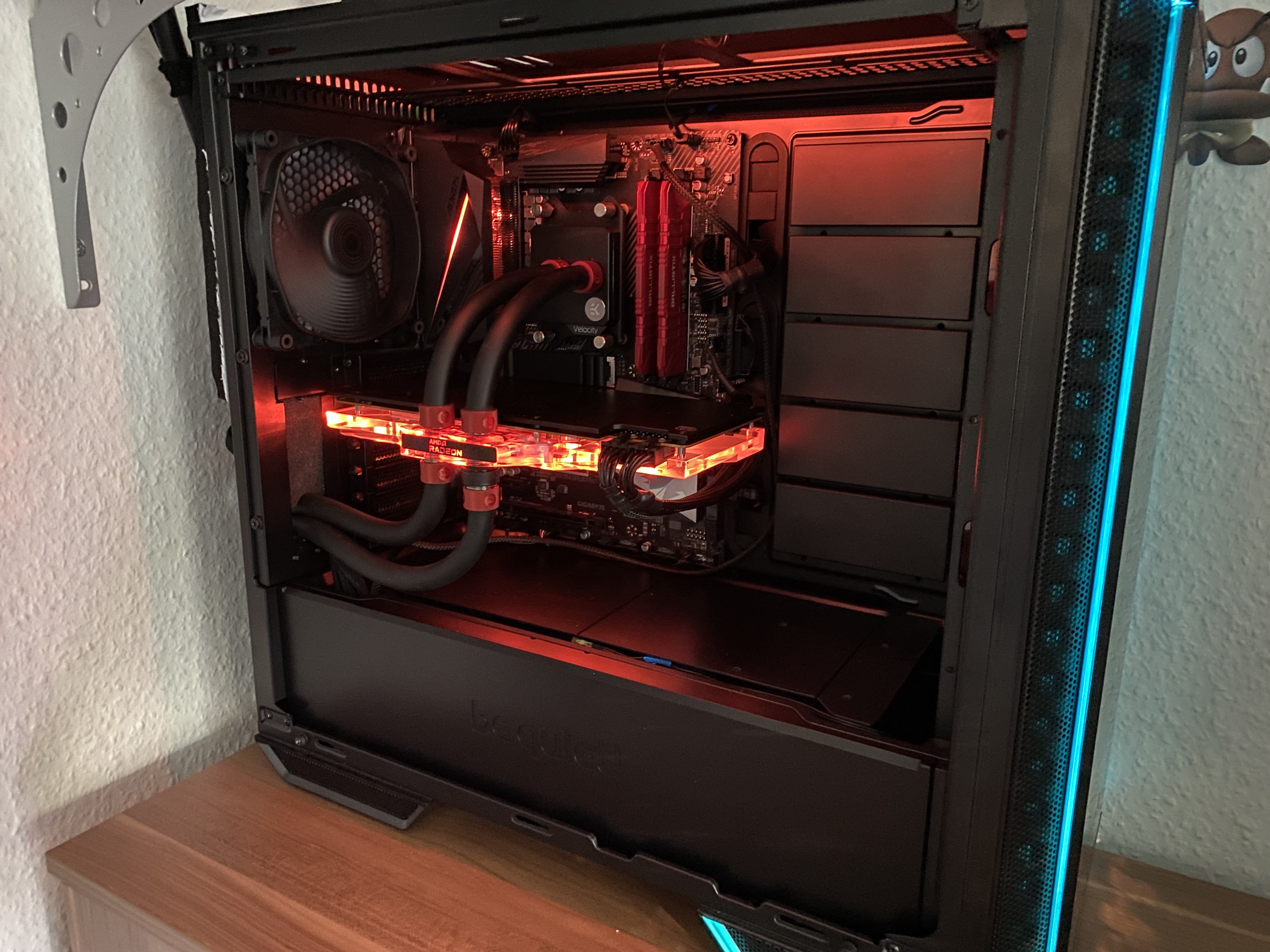

Damals beispielsweise im Dark Base 700:

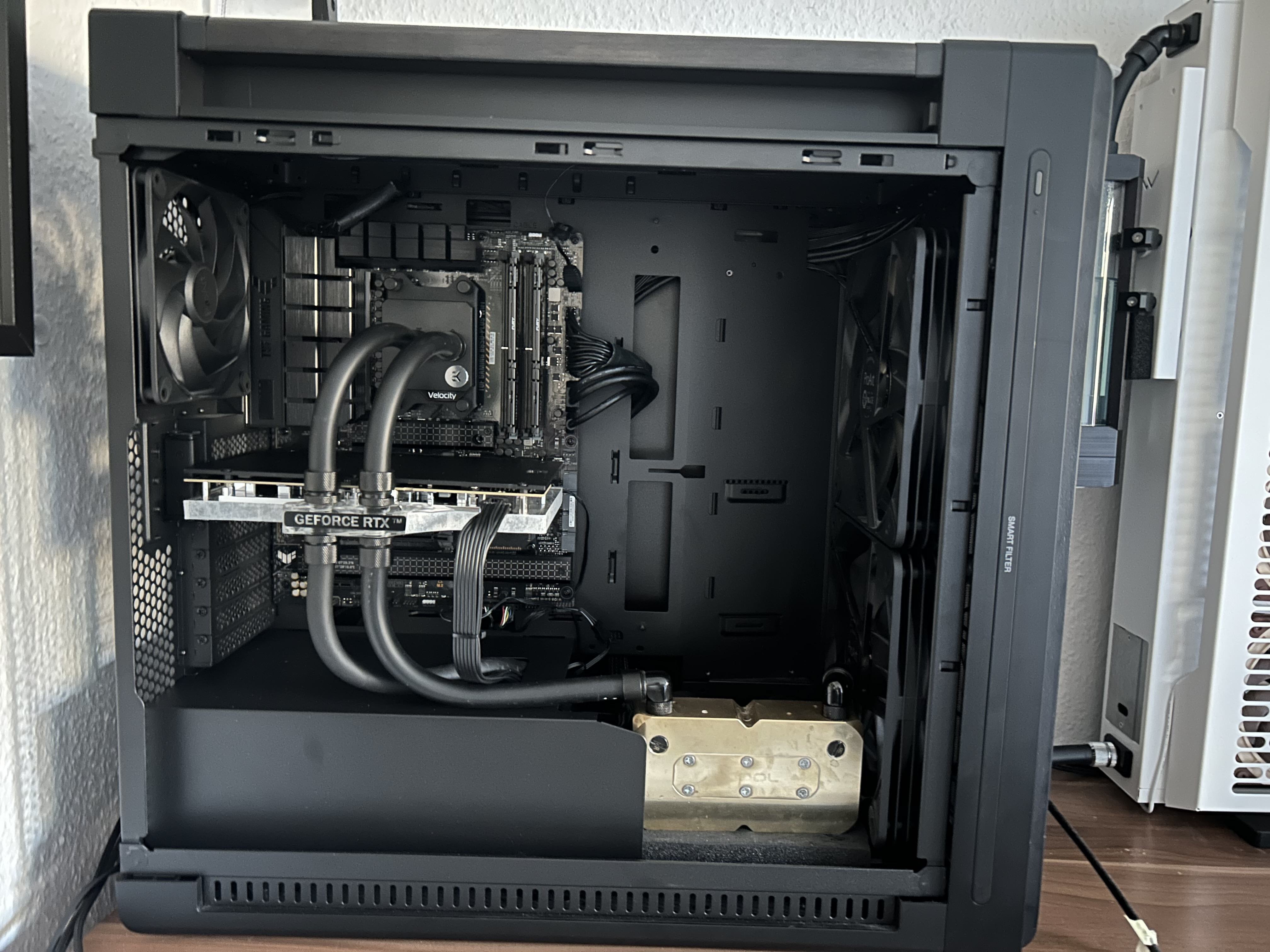

Ich kann es so sauberer in dem aktuellen Case verschlauchen:
Schlauch kommt vom Mora 600 hinten am Case rein geht in CPU/GPU dann dort raus, durch das Dual Top und den DFM zurück zum Mora.
Durchfluss sind 93l/h bei drei stark gedrosselten Pumpen (DDC am AGB mit 1250rpm, 2x D5 im Dual Top bei 2000rpm)
Durchfluss wird also am Rücklauf nach allen Komponenten gemessen.
Eigentlich müsste man ja an mehreren Stellen messen, aber das wäre dann wirklich für zahlen

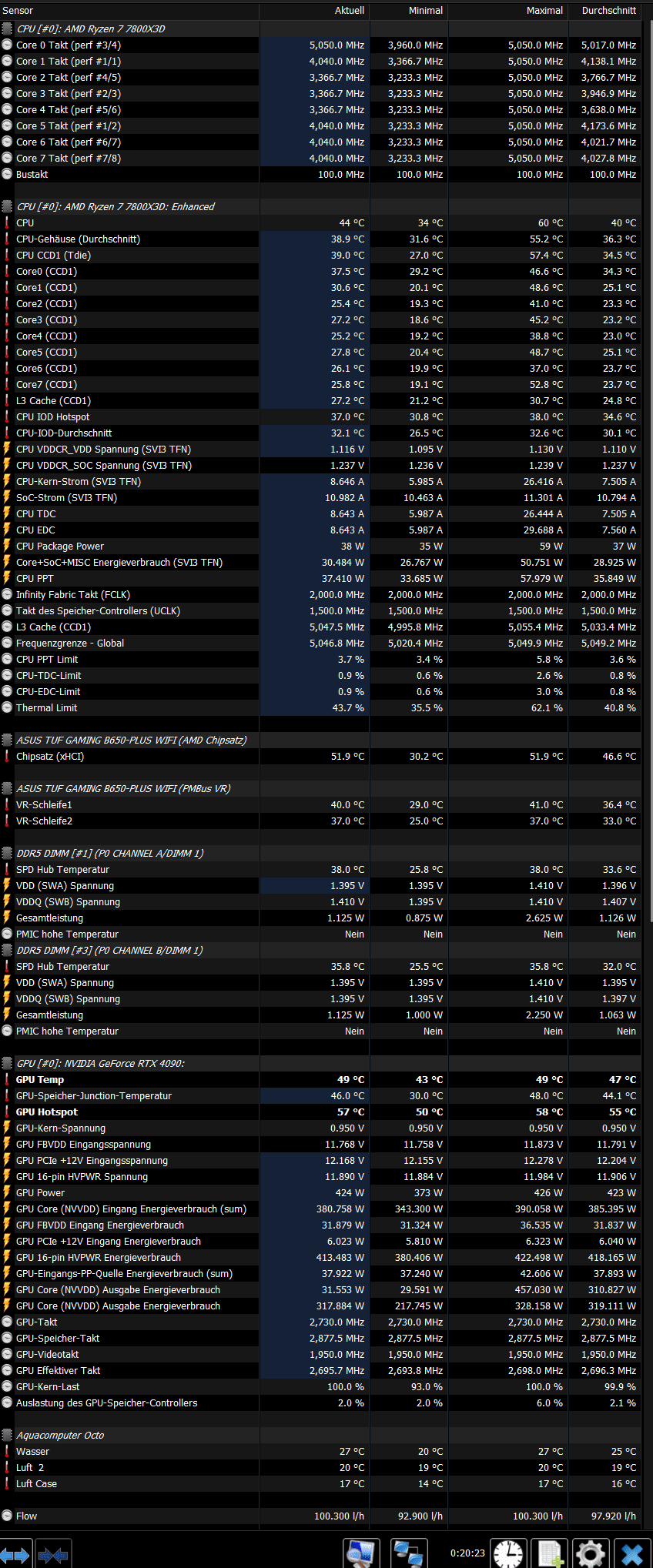

Temperatur GPU bei einem Timespy Run sind 43 GPU und 51 Hotspot im Schnitt.
Edit: hier noch ein Beitrag von mir dazu mit dem Port Royal Stresstest.
Da war die GPU Temp leicht höher.
Die Wert könnten mit Sicherheit auch noch besser sein wenn es seriell verschlaucht wäre, ja
Damals beispielsweise im Dark Base 700:
Ich kann es so sauberer in dem aktuellen Case verschlauchen:
Schlauch kommt vom Mora 600 hinten am Case rein geht in CPU/GPU dann dort raus, durch das Dual Top und den DFM zurück zum Mora.
Durchfluss sind 93l/h bei drei stark gedrosselten Pumpen (DDC am AGB mit 1250rpm, 2x D5 im Dual Top bei 2000rpm)
Durchfluss wird also am Rücklauf nach allen Komponenten gemessen.
Eigentlich müsste man ja an mehreren Stellen messen, aber das wäre dann wirklich für zahlen
Temperatur GPU bei einem Timespy Run sind 43 GPU und 51 Hotspot im Schnitt.
Edit: hier noch ein Beitrag von mir dazu mit dem Port Royal Stresstest.
Da war die GPU Temp leicht höher.
Die Wert könnten mit Sicherheit auch noch besser sein wenn es seriell verschlaucht wäre, ja
Zuletzt bearbeitet:
Danke für die Bilder. Im gezeigten Loop betreibst du den CPU-Kühler parallel zum GPU-Kühler. Es konkurriert der Durchfluss-Widerstand CPU-Kühler vs GPU-Kühler. Bedeutet, der Durchfluss im CPU-Kühler wird geringer sein als bei der GPU. Hier kommt nun aber noch das Thema Strömung mit dazu - lieber Vollgas gerade aus, als 90° Kurve. Und in diesem Fall würde ich davon ausgehen, dass die GPU ca. 35-30% des Gesamtdurchflusses abbekommt. Sind ca. 28l/h für die CPU, nicht optimal aber passt doch auch von den Temps.
Moment, ich habe hier gerade einen Gedankenfehler gehabt. Man sollte nicht 3 Sachen gleichzeitig machen /) Deshalb eine Korrektur.
Moment, ich habe hier gerade einen Gedankenfehler gehabt. Man sollte nicht 3 Sachen gleichzeitig machen /) Deshalb eine Korrektur.
Zuletzt bearbeitet:
Albundyi06
Enthusiast
Interessant als ich das letzten für einen Build gefragt habe wurde ich quasi in der Luft zerrissen bei cpu gpu parallel 😅
Deswegen hatte ich nochmal genau nachgefragt
Deswegen hatte ich nochmal genau nachgefragt
Korrektur nach Korrektur
GPU ist eine 4090.
Ich lass grad mal nen Furmark laufen. Da gehen grad nur 460W in den Loop.
GPU ist eine 4090.
Bau es doch einfach mal?
Ich lass grad mal nen Furmark laufen. Da gehen grad nur 460W in den Loop.
Zuletzt bearbeitet:
Warum das denn? Solange der Durchfluss die 25l/h nicht unterschreitet und sichergestellt ist das der CPU-Kühler nicht verdreckt, why not? Wer die bestmöglichen Temps braucht muss seriell rangehen oder die Basisförderleistung hochziehen.
Aber du könntest es für uns ja mal in nem Loop mit nem Highflow Durchflussmesser mal checken und festhalten!
Extremwerte:
CPU-Kühler mit dem geringsten Durchfluss vs GPU-Kühler mit dem höchsten Durchfluss.
CPU-Kühler mit dem besten Durchfluss vs GPU-Kühler mit den geringsten Durchfluss.
Vor die CPU nen Highflow-Durchflussmesser und einen in die Hauptleitung. Dann mit 60, 80, 100, 120l/h usw. schauen wie sich der Durchfluss und Temps ändern. Danach gibt es keine Diskussionen mehr
Zuletzt bearbeitet:
So viele Fragen

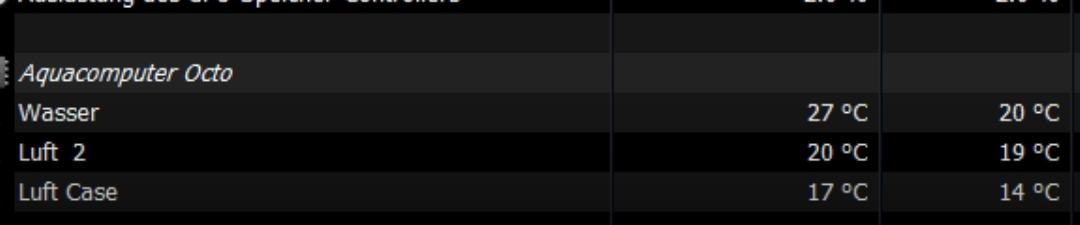

Die beiden Luftsensoren sind Foliensensoren, die haben irgendwie nie vernünftig funktioniert.

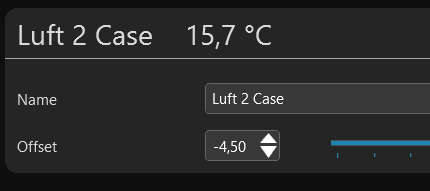

Habe grad gesehen, dass da an einem ein Offset ist
Keine Ahnung warum das drin war.
Einer sitzt im Case vorne, einer guckt hinten raus. Welcher dann welcher ist...weiß ich nicht mehr.
Habe sie beim letzten Umbau einfach wieder mit dran gehangen.
Da muss ich mal mit den Offsets schauen, ich gucke aber eigentlich immer auf das Thermometer was am Schreibtisch hängt, Blick direkt nach links
Laut dem Thermometer hat der Raum grad 20 Grad.
Der Temperatursensor sitzt im DFM, ist ein Highflow 2.
Mora Lüfter, alle Push:
- 8x A12x25 mit 140mm Adapter @465rpm (die Adapter habe ich mir damals für meinen Mora 3 420 drucken lassen, um meine geliebten A12x25 dort zu nutzen)
- 8x A14x25 G2 @440rpm
Die beiden Luftsensoren sind Foliensensoren, die haben irgendwie nie vernünftig funktioniert.
Habe grad gesehen, dass da an einem ein Offset ist
Keine Ahnung warum das drin war.Einer sitzt im Case vorne, einer guckt hinten raus. Welcher dann welcher ist...weiß ich nicht mehr.
Habe sie beim letzten Umbau einfach wieder mit dran gehangen.
Da muss ich mal mit den Offsets schauen, ich gucke aber eigentlich immer auf das Thermometer was am Schreibtisch hängt, Blick direkt nach links
Laut dem Thermometer hat der Raum grad 20 Grad.
Der Temperatursensor sitzt im DFM, ist ein Highflow 2.
Mora Lüfter, alle Push:
- 8x A12x25 mit 140mm Adapter @465rpm (die Adapter habe ich mir damals für meinen Mora 3 420 drucken lassen, um meine geliebten A12x25 dort zu nutzen)
- 8x A14x25 G2 @440rpm
Es sind die Unterschiedlichen Widerstände die das Parallele so schlecht einstellbar macht. Deswegen wird meistens von Parallel abgeraten. Du kannst zum Einstellen auch ein Rückschlagventil einsetzten, weil sie einen gewissen Druck brauchen um den Durchfluss frei zugeben.
Ja, sorry. Das war ja auch ne physikalisch wilde Story, die nun aufgeklärt werden konnte.So viele Fragen
@Albundyi06 ... hast du Bock und Zeit für solch einen beschriebenen Aufbau? Die Temperaturerfassung könnte man auch weglassen, da es diesbezüglich schon Erfahrungswerte gibt.
Albundyi06
Enthusiast
Bock ja Zeit nein 😅
STER187
Enthusiast
- Mitglied seit
- 04.12.2009
- Beiträge
- 2.304

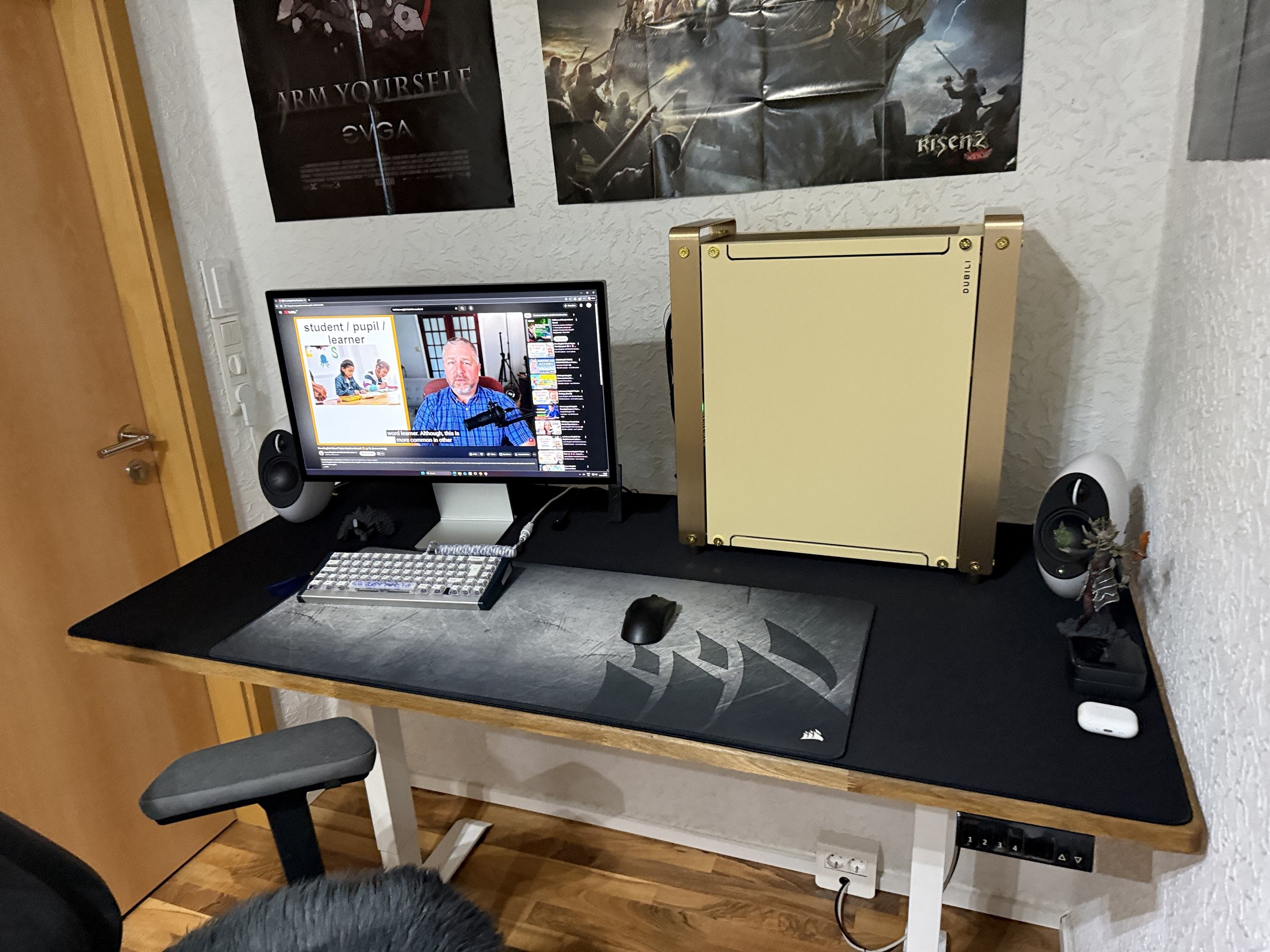

Warum denn nicht der Länge nach an der Wand rechts? dann sieht man auch die schöne Front
mcpaschetnik
Urgestein
- Mitglied seit
- 04.10.2008
- Beiträge
- 7.335
boah, das wäre mir irgendwie zu eng alles, auch wenn es schick anzusehen ist
