[Sammelthread] WaKü-Bastelfotos

[Neo52]

ich habe heute noch ein Bling angesetzt, habe jetzt Bling Bling Bling!

den wollte ich auch immer schonmal mit einer LED versehen, wenn auch nur versuchsweise. Das ist glaub ich ein G1/8 Gewinde, oder?
Kann sogar sein dass ich den Stopfen dafür da habe, aber bei der LED... 🤔
Vielleicht passen ja die ersten RGB LEDs für den Aquaero 🤔

So sah das 2014 mal bei mir aus



[Maexi]

richtig, original für den Filter ist 1/8 Gewinde mit einer 5mm Bohrung für die LED AE 5/6. Es gibt sie aber auch, wie auf dem Bild zu sehen mit 1/4 Zoll und hier mit 3 oder 5mm Bohrung, passt dann halt nicht in den Filter.
Dann gibt es noch Stationen für feste Farben, ich habe sie in blau und weiß und die natürlich auch in 3 und 5mm



[UdoG]

Erster Leak Test sieht gut aus. Jetzt kommt die Verkabelung...
Bilder von hinten:



[STER187]

Geiles open Case! welches ist denn das?



[UdoG]

Yuel Beast Atlas II



[legendMOD]

Bei meinem Langzeitprojekt geht es auch langsam weiter. Die Backplate wird nochmal eine Herausforderung, deshalb habe ich erstmal eine Schablone begonnen:



[Kazuja]

Schablone ist immer eine gute Idee 👍.

Viel Erfolg weiterhin, grüße Kazuja



[Infin1tum]

langsam nimmt das ganze wieder gestalt an. Das Dark mit dem 10700k bleibt jetz erstmal drin bis RPL kommt. Mein Z590 Apex ist immernoch bei der RMA 🙄
E-ATX board + Torrent Compact ist keine soooo gute Kombination was Kabel angeht.



[SAVRAYO]

Unten am Radi ist mit einem T Stück ein Bykski Entleerungsventil 2x G1/4" IG schwarz verschraubt, da schraub ich mein Schlauch drauf, schließ das leakshield an und ab geht die Party👍.

Hello. What was the pressure that pumped the LS?
I connected the LS to a returnable plastic bottle and the LS couldn't pump more than 85mbar. After pumping around 100mbar and the bottle deformed.



[legendMOD]

So langsam muss ich die einzelnen Arbeitsschritte welche ich hier gepostet habe mal in einem eigenen Thread zusammenpacken. Mal schauen ob ich dafür Zeit finde.

Heute ging es mit der Backplate-Schablone weiter, das Mainboard möchte später ja auch verkabelt werden. Dafür kam meine invertiert montierte Oberfräse zum Einsatz:

Die Backplate wurde dann noch in Handarbeit mit Feilen eingepasst und saß dann soweit nach meinen Vorstellungen:

Ein kleiner Rückschlag ergab sich dann bei der Endkontrolle. Dabei stellte ich fest, dass meine Maße nicht zufriedenstellend passen und nun ein Versatz von GPU- zu CPU-Kühler zum Vorschein kam. Eigentlich sollten beide Kühler mit einem Stück Hardtube direkt auf kürzestem Weg verbunden werden. Diese wird so nicht mehr funktionieren und ich muss versuchen ein Stück Schöauch zu verwenden um 3mm weiter nach links zu kommen mit dem GPU-Terminal:

Wird dann schon...



[estros]

Oder du nimmst zB ein EK Fitting mit 3mm Offset (sofern es von der Tiefe passt).



[legendMOD]

Oder du nimmst zB ein EK Fitting mit 3mm Offset (sofern es von der Tiefe passt).

Sagt mir so erstmal gar nichts, magst mir einen Link zukommen lassen?



[estros]

Sagt mir so erstmal gar nichts, magst mir einen Link zukommen lassen?

Diesen:

https://www.mindfactory.de/product_info.php/EK-Water-Blocks-EK-Quantum-Torque-G1-4-Zoll-Verlaengerung-Offset-MF-3-s_1444893.html



[legendMOD]

Diesen: ...

Gleich mal das letzte Teil bestellt, was kostet die Welt?



[KaerMorhen]

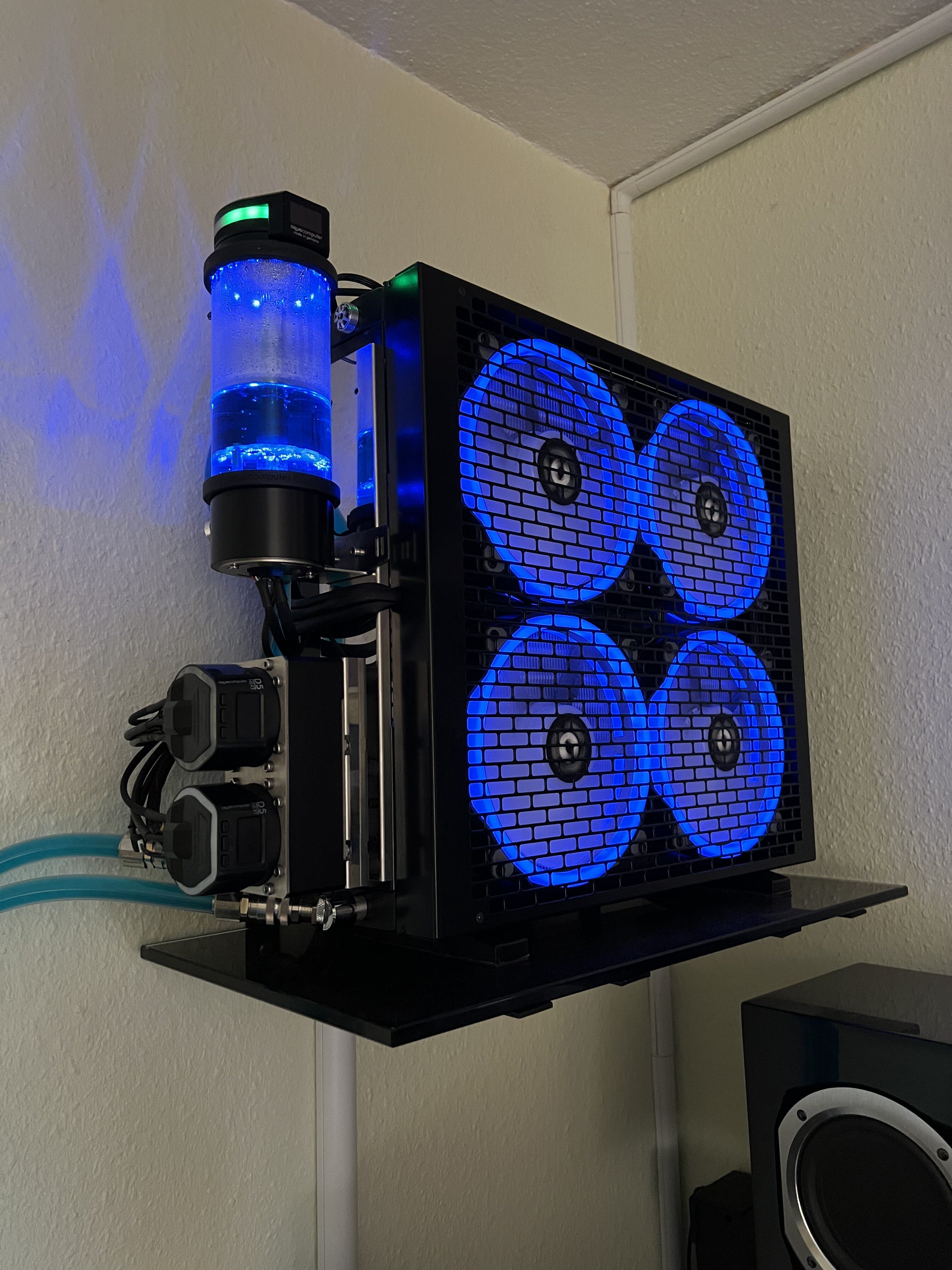

Hat hier jemand ein IceMan Dualtop am MoRa und kann mir Bilder der Verschlauchung zeigen?
Aktuell sieht es mit dem WC Dualtop sehr bescheiden aus, auf lange Sicht wird es für solche Wegstrecken definitiv etwas aus Hardtubes werden.

Ich sag mal so, es funktioniert, aber schön ist anders.

Die IceMan Tops haben IN/OUT oben und 1x OUT in der Front, sehen aber mit den Pumpen nach unten ausgerichtet schöner aus und es ist optisch insgesamt schlanker.



Und noch eine andere Frage, was meint ihr, hält der Rahmen vom MoRa im Top an Zugkraft aus?
Wollte den MoRa testweise mal an zwei Magneten aufhängen, aber 65 kg Teile sind zu rutschig, bald kommen für draußen (Sonnen und Windschutz) zwei Magnete mit je 450 kg, die werden kaum noch vom MoRa abgehen wollen, nicht das ich mir damit den Rahmen verbiege^^



[catshome]

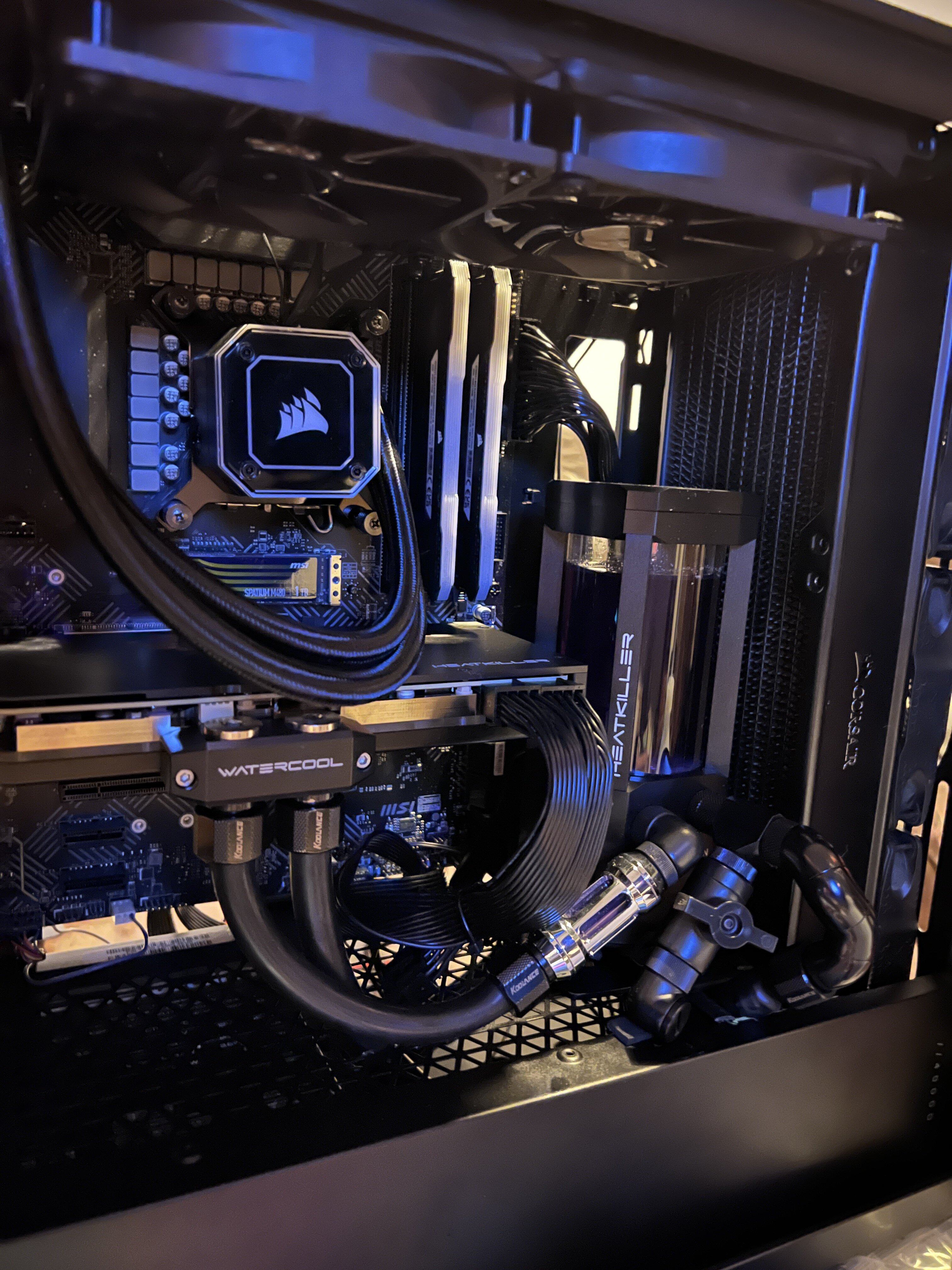

Aktuell sieht es mit dem WC Dualtop sehr bescheiden aus

Ich finde das sieht bei mir ordentlich und stimmig aus…



[KaerMorhen]

Ja, das mag sein, mit dem AGB und stehend ist das auch easy.
Meine Kiste liegt allerdings, hatte auch überlegt, das Top an einer Holzplatte festzumachen, da der kleine Schrank das von dessen Materialqualität nicht zulässt, aber auch das sähe eigenartig aus.

Hatte auch geschaut, ob ich den AGB und LS oben an den MoRa angebracht bekomme, aber dann läuft der PC nicht mehr autonom.

Das wird wohl noch einiges an gebastel.

Wieso hast du die beiden D5 nicht mit in dem Farbton beleuchtet?

Ohne richtige Werkstatt im Keller ist das Basteln auch doof, gerade beim Bohren der Halterung fast den Finger amputiert
Das Top wiegt echt viel, da kommen dann 6 oder 8 Entkoppler mit dran.



[catshome]

Wieso hast du die beiden D5 nicht mit in dem Farbton beleuchtet?

Mache ich tatsächlich ab und zu, aber die Lichtstreuung ist an diesen Stellen für mich nicht diffus genug, deshalb habe ich das wieder deaktiviert.



[Felix the Cat]

@KaerMorhen

Warum gehst du den Weg mit diesen ganzen Winkeln?
Warum nicht je Seite einfach zwei normale, dezente 90 Grad Winkel. Das sollte doch auch gehen und würde in meinen Augen wesentlich schöner und sauberer aussehen.



[KaerMorhen]

Habe nicht genug Winkel gehabt ;P
Außerdem kommt der OUT beim TOP unten heraus und ich musste mit dem Würfel überbrücken, war ja erstmal nur ein Test, läuft aktuell auch nur mit dest. Wasser.

Der Würfel links im Bild wird aber wohl bleiben, da kommt ein Kugelhahn dran, dann kann ich den MoRa perfekt entleeren.
Für mehr Winkel und Co fehlt das Geld, zumal ja das Messingtop bald das von WC ersetzt.
Ich warte aber auch noch auf eine Rückmeldung seitens WC bezüglich eines weiteren Teils, das es so nicht direkt zu kaufen gibt, je nachdem wie die Kosten ausfallen (sollte ich das bekommen) kann ich weiter planen.

Hinter dem HFN soll noch ein Metallmount / Adapter hin, wo der andere Kram befestigt wird.

Wird alles noch spaßig, da hier dann zukünftig auch kurze Hardtubestrecken dazu kommen, das macht es optisch schlichter und angenehmer, profitiert vom RGB, ich kann sehen was los ist und zugleich ist es einfacher zu warten.

Die Beschriftung vom Tesa am MoRa ist im Übrigen nicht die Flussrichtung.

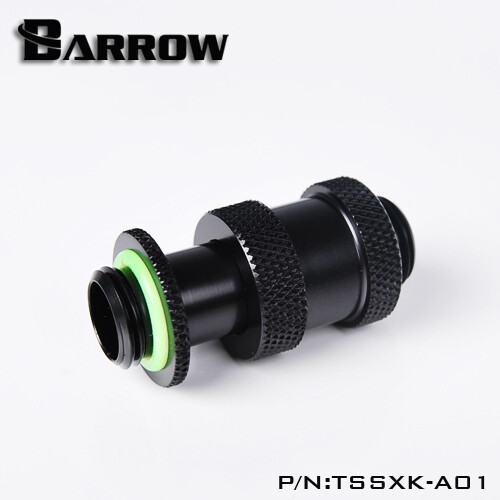

Bräuchte sowas hier, das wäre ideal, da es ausziehbar ist.



[legendMOD]

Heute ging es mit einem provisorischen Inlay für die Backplate weiter. Ich habe erstmal eine Holzvariante angefertigt um mögliche Problemstellen auszumachen.

An der ein oder anderen Stelle werde ich dann bei der finalen Version noch Material stehen lassen oder etwas mehr wegnehmen. Das eigentliche Inlay wird dann aus schwarzem POM in 10 mm Stärke gebaut. Hat dann auch den Vorteil, dass man damit gleich eine einfache Gehäusedurchführung realisieren kann.



[klasse08-15]

Bräuchte sowas hier, das wäre ideal, da es ausziehbar ist.
Anhang anzeigen 790551

gib mir deine Adresse. Dann schaue ich was ich habe und schicke es dir. Ich bin auf Swiftech umgestiegen.



[F|Marsman]

Die Tage maln Oberfräsentisch fürn Dremel zusammengeschustert und direkt mal getestet.
ALC Rigid RGB Strips in die Front fürs DB700 eingepasst und dann mal noch den Bykski Kühler so zurecht gefräst das ich den 2x Kühler jetzt auch auf 2 Dimms in nem 4 DIMM Board krieg.
Bin erstmal zufrieden für das Ergebnis. Kann ich mich demnächst dran setzen und mal wieder umbauen

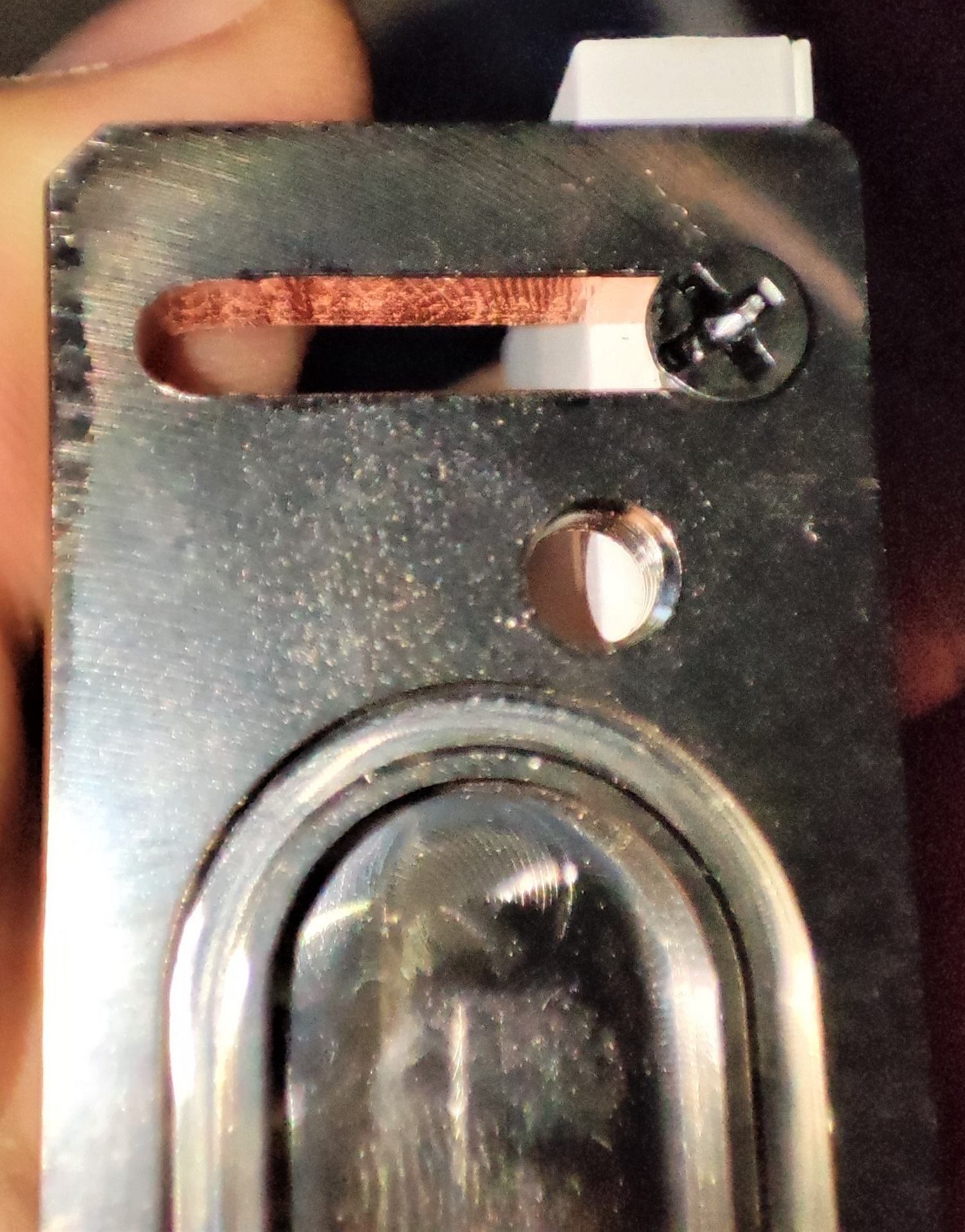

Was Bykski sich dabei gedacht hat nen Aufkleber auf die Unterseite zu pappen ist mir allerdings rätselhaft. Ging zum Glück ganz einfach ab..



[legendMOD]

Der EK-Offset-Verbinder ist heute eingetrudelt und erfüllt perfekt seine Funktion:

Dieser Fitting sorgt allerdings dafür, dass ich nun ein Tiefenproblem habe. Man achte auf das GPU-Terminal:

Das bekomme ich sicher noch ausgemerzt, ich muss mal schauen was ich noch an Female-Female-Fitting da habe. Zur Zeit ist da ein Rotary ~22mm zwischen. Da müssen etwas 8mm eingespart werden. Da meine WaKü-Teile nicht im Keller sind habe ich dann erstmal noch die Schraube in der Bodenplatte ersetzt und etwas gesenkt:

Und zu guter Letzt habe ich dann noch die Backplate-Schablone auf die 5mm-Aluplatte übertragen welche zukünftig verbaut werden soll.



[UdoG]

Mal ein Update von mir:



[KaerMorhen]

Bleibt das offen?



[UdoG]

Jepp.



[UdoG]

... und nun von unten - brauche kurze Netzteilkabel und bessere Kabelclips.



[minimii]

@Dan19
Hat mir freundlicherweise schwarze Schrauben für meinen Velocity mitbestellt.
Macht sich gut.

Muss bei Gelegenheit echt das Top polieren



[KaerMorhen]

Hast du die Schrauben eingecremt oder Vaseline drauf?
