Niedrige VDDQ_CPU hat #0 dropouts.
@zebra_hun
Ebenso RTT issues, VREF issues.
2 (PARK) & 10 (NOM) ~ RTT = DQ issues.
Beitrag automatisch zusammengeführt:

7200 und 7600 mit odt's. Leider Werte, die da passen, beim 8000 gehts nicht. Es ist auto jetzt.
Ohne odt's 7200 geht auch nicht.
Odt's von dir, ca zwei Monate früher, nur bischen sollte ich durharbeiten. Von kopf weiss ich nicht, ich muss das Profil einladen.
Nee mit dem neuen Bios können wir vieles nicht nutzen.
ODT ok vlt
Aber eher weniger.

RTT eher nein.
2 & 10 sind RTT Probleme.


RONs könnten noch passen.
Der Rest ist fragwürdig.
Zuu viele Änderungen mittels ASUS's Seite.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

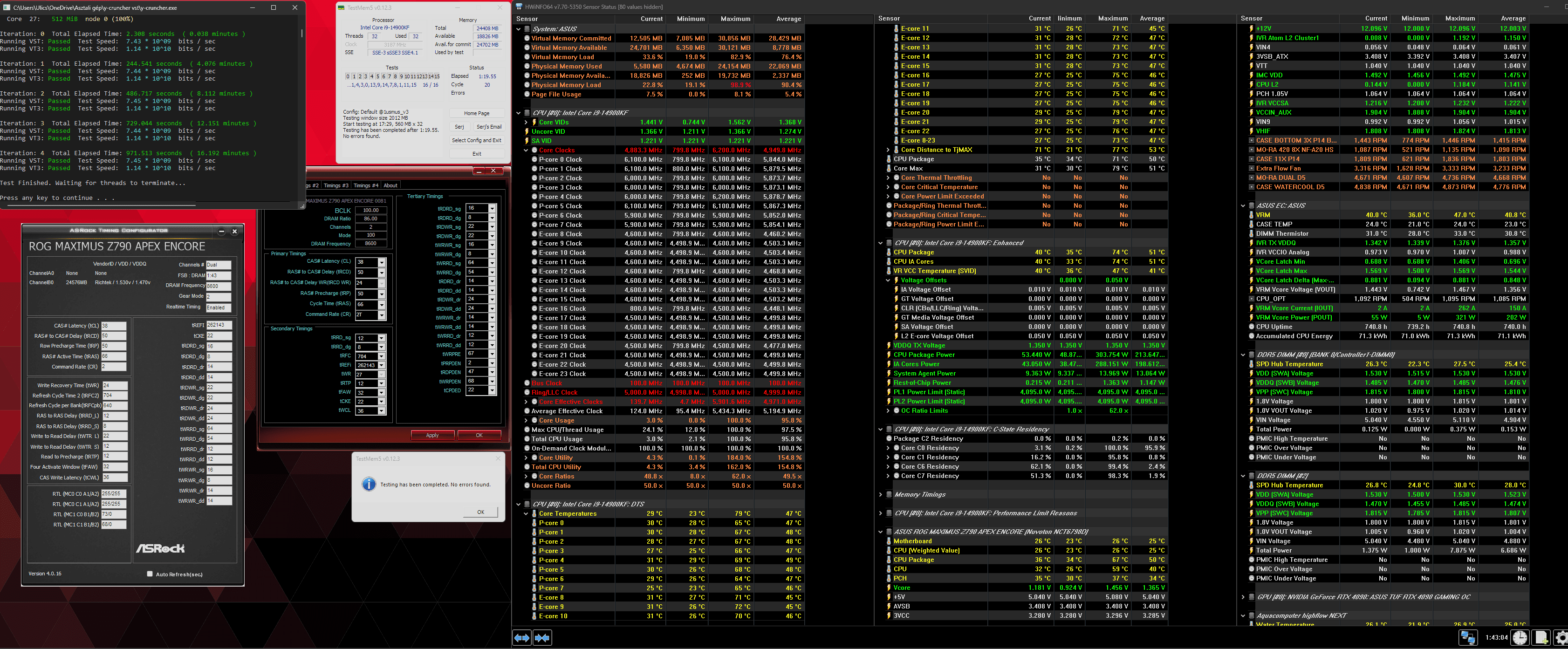

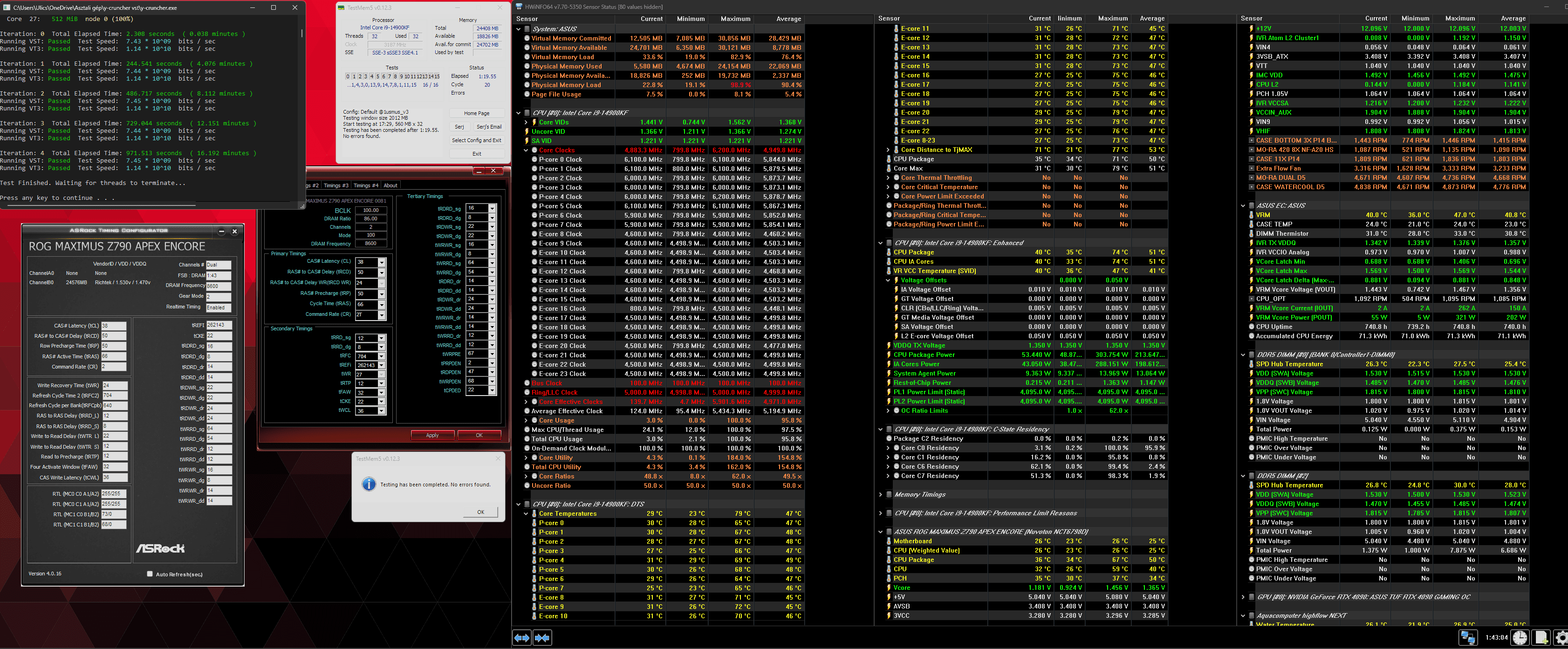

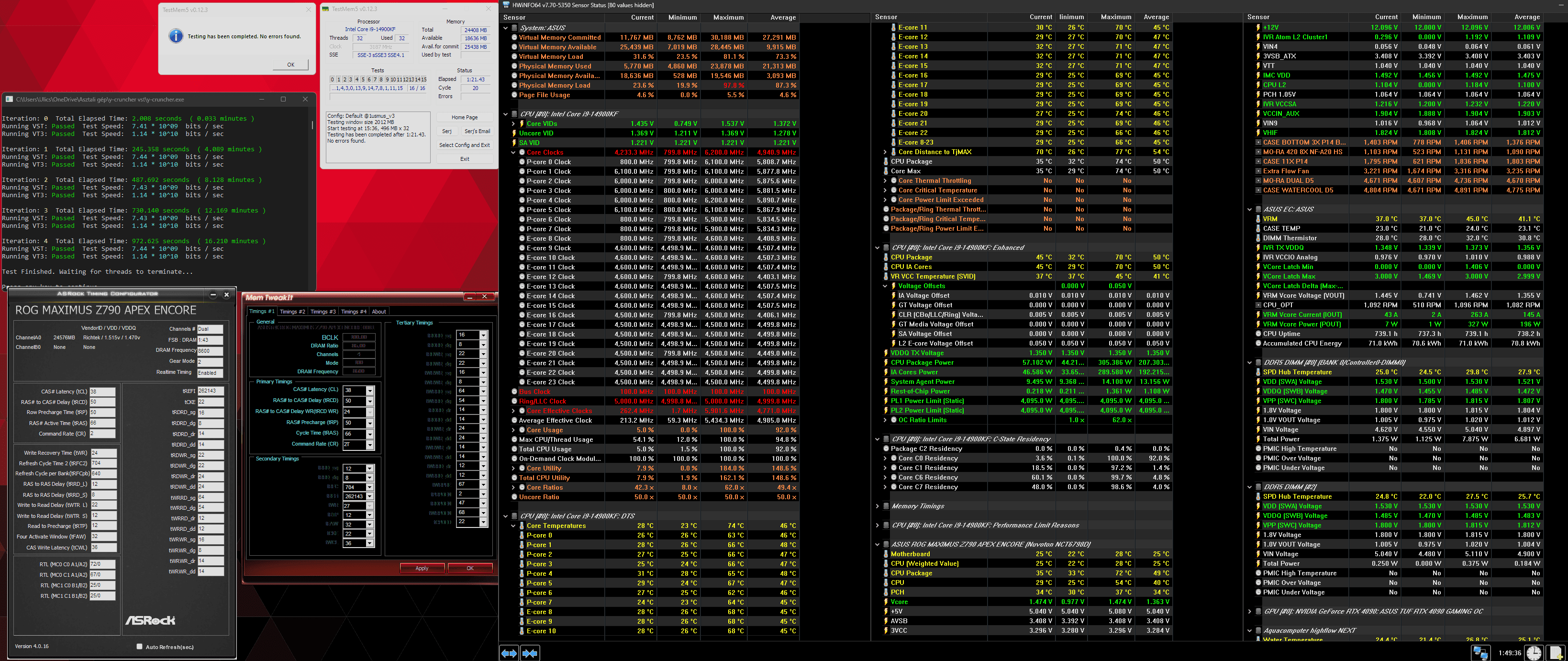

Ich bin mit 7600 total zu frieden. Kein Stress. Ich wollte mein Stick so wie so einzeln ausprobieren.

[2024/02/05 16:26:54]
Ai Overclock Tuner [Manual]
BCLK Frequency [100.0000]
PCIE Frequency [100.0000]
Intel(R) Adaptive Boost Technology [Auto]
ASUS MultiCore Enhancement [Enabled – Remove All limits (90°C)]
SVID Behavior [Trained]
BCLK Frequency : DRAM Frequency Ratio [100:100]
Memory Controller : DRAM Frequency Ratio [1:2]
DRAM Frequency [DDR5-7600MHz]
Performance Core Ratio [By Core Usage]
1-Core Ratio Limit [58]
2-Core Ratio Limit [58]
3-Core Ratio Limit [57]
4-Core Ratio Limit [57]
5-Core Ratio Limit [56]
6-Core Ratio Limit [56]
7-Core Ratio Limit [55]
8-Core Ratio Limit [55]
Performance Core0 Specific Ratio Limit [Auto]
Performance Core0 specific Voltage [Auto]
Performance Core1 Specific Ratio Limit [Auto]
Performance Core1 specific Voltage [Auto]
*Performance Core2 Specific Ratio Limit [Auto]
Performance Core2 specific Voltage [Auto]
*Performance Core3 Specific Ratio Limit [Auto]
Performance Core3 specific Voltage [Auto]
Performance Core4 Specific Ratio Limit [Auto]
Performance Core4 specific Voltage [Auto]
Performance Core5 Specific Ratio Limit [Auto]
Performance Core5 specific Voltage [Auto]
Performance Core6 Specific Ratio Limit [Auto]
Performance Core6 specific Voltage [Auto]
Performance Core7 Specific Ratio Limit [Auto]
Performance Core7 specific Voltage [Auto]
Efficient Core Ratio [By Core Usage]
Efficient Turbo Ratio Limit 1 [45]
Efficient Turbo Ratio Cores 1 [Auto]
Efficient Core Group0 Specific Ratio Limit [Auto]
Efficient Core Group0 specific Voltage [Auto]
Efficient Core Group1 Specific Ratio Limit [Auto]
Efficient Core Group1 specific Voltage [Auto]
Efficient Core Group2 Specific Ratio Limit [Auto]
Efficient Core Group2 specific Voltage [Auto]
Efficient Core Group3 Specific Ratio Limit [Auto]
Efficient Core Group3 specific Voltage [Auto]
AVX2 [Auto]
AVX2 Ratio Offset to per-core Ratio Limit [Auto]
AVX2 Voltage Guardband Scale Factor [Auto]
Maximus Tweak [Mode 2]
DRAM CAS# Latency [34]
DRAM RAS# to CAS# Delay Read [44]
DRAM RAS# to CAS# Delay Write [44]
DRAM RAS# PRE Time [44]
DRAM RAS# ACT Time [64]
DRAM Command Rate [2N]
DRAM RAS# to RAS# Delay L [12]
DRAM RAS# to RAS# Delay S [8]
DRAM REF Cycle Time 2 [480]
DRAM REF Cycle Time Same Bank [Auto]
DRAM Refresh Interval [131071]
DRAM WRITE Recovery Time [24]
DRAM READ to PRE Time [12]
DRAM FOUR ACT WIN Time [32]
DRAM WRITE to READ Delay L [24]
DRAM WRITE to READ Delay S [8]
DRAM CKE Minimum Pulse Width [19]
DRAM Write Latency [32]

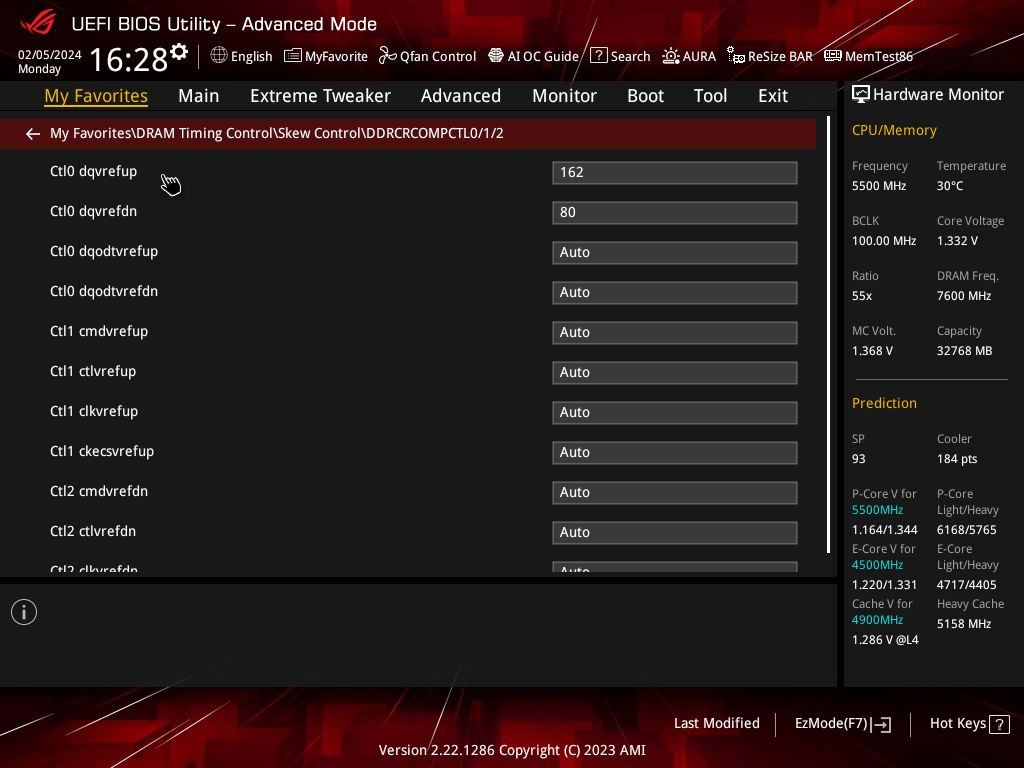

Ctl0 dqvrefup [162]
Ctl0 dqvrefdn [80]
Ctl0 dqodtvrefup [Auto]
Ctl0 dqodtvrefdn [Auto]
Ctl1 cmdvrefup [Auto]
Ctl1 ctlvrefup [Auto]
Ctl1 clkvrefup [Auto]
Ctl1 ckecsvrefup [Auto]
Ctl2 cmdvrefdn [Auto]
Ctl2 ctlvrefdn [Auto]
Ctl2 clkvrefdn [Auto]
Read Equalization RxEq Start Sign [-]
Read Equalization RxEq Start [Auto]
Read Equalization RxEq Stop Sign [-]
Read Equalization RxEq Stop [Auto]
ODT_READ_DURATION [Auto]
ODT_READ_DELAY [Auto]
ODT_WRITE_DURATION [Auto]
ODT_WRITE_DELAY [Auto]
DQ RTT WR [40 DRAM Clock]
DQ RTT NOM RD [40 DRAM Clock]
DQ RTT NOM WR [40 DRAM Clock]
DQ RTT PARK [34 DRAM Clock]
DQ RTT PARK DQS [34 DRAM Clock]
GroupA CA ODT [240 DRAM Clock]
GroupA CS ODT [0 DRAM Clock]
GroupA CK ODT [0 DRAM Clock]
GroupB CA ODT [60 DRAM Clock]
GroupB CS ODT [40 DRAM Clock]
GroupB CK ODT [40 DRAM Clock]
Pull-up Output Driver Impedance [34 DRAM Clock]
Pull-Down Output Driver Impedance [34 DRAM Clock]
DQ RTT WR [40 DRAM Clock]
DQ RTT NOM RD [40 DRAM Clock]
DQ RTT NOM WR [40 DRAM Clock]
DQ RTT PARK [34 DRAM Clock]
DQ RTT PARK DQS [34 DRAM Clock]
GroupA CA ODT [240 DRAM Clock]
GroupA CS ODT [0 DRAM Clock]
GroupA CK ODT [0 DRAM Clock]
GroupB CA ODT [60 DRAM Clock]
GroupB CS ODT [40 DRAM Clock]
GroupB CK ODT [40 DRAM Clock]
Pull-up Output Driver Impedance [34 DRAM Clock]
Pull-Down Output Driver Impedance [34 DRAM Clock]
Round Trip Latency Init Value MC0 CHA [Auto]
Round Trip Latency Max Value MC0 CHA [Auto]
Round Trip Latency Offset Value Mode Sign MC0 CHA [-]
Round Trip Latency Offset Value MC0 CHA [Auto]
Round Trip Latency Init Value MC0 CHB [Auto]
Round Trip Latency Max Value MC0 CHB [Auto]
Round Trip Latency Offset Value Mode Sign MC0 CHB [-]
Round Trip Latency Offset Value MC0 CHB [Auto]
Round Trip Latency Init Value MC1 CHA [Auto]
Round Trip Latency Max Value MC1 CHA [Auto]
Round Trip Latency Offset Value Mode Sign MC1 CHA [-]
Round Trip Latency Offset Value MC1 CHA [Auto]
Round Trip Latency Init Value MC1 CHB [Auto]
Round Trip Latency Max Value MC1 CHB [Auto]
Round Trip Latency Offset Value Mode Sign MC1 CHB [-]
Round Trip Latency Offset Value MC1 CHB [Auto]
Round Trip Latency MC0 CHA R0 [Auto]
Round Trip Latency MC0 CHA R1 [Auto]
Round Trip Latency MC0 CHA R2 [0]
Round Trip Latency MC0 CHA R3 [0]
Round Trip Latency MC0 CHA R4 [0]
Round Trip Latency MC0 CHA R5 [0]
Round Trip Latency MC0 CHA R6 [0]
Round Trip Latency MC0 CHA R7 [0]
Round Trip Latency MC0 CHB R0 [Auto]
Round Trip Latency MC0 CHB R1 [Auto]
Round Trip Latency MC0 CHB R2 [0]
Round Trip Latency MC0 CHB R3 [0]
Round Trip Latency MC0 CHB R4 [0]
Round Trip Latency MC0 CHB R5 [0]
Round Trip Latency MC0 CHB R6 [0]
Round Trip Latency MC0 CHB R7 [0]
Round Trip Latency MC1 CHA R0 [Auto]
Round Trip Latency MC1 CHA R1 [Auto]
Round Trip Latency MC1 CHA R2 [0]
Round Trip Latency MC1 CHA R3 [0]
Round Trip Latency MC1 CHA R4 [0]
Round Trip Latency MC1 CHA R5 [0]
Round Trip Latency MC1 CHA R6 [0]
Round Trip Latency MC1 CHA R7 [0]
Round Trip Latency MC1 CHB R0 [Auto]
Round Trip Latency MC1 CHB R1 [Auto]
Round Trip Latency MC1 CHB R2 [0]
Round Trip Latency MC1 CHB R3 [0]
Round Trip Latency MC1 CHB R4 [0]
Round Trip Latency MC1 CHB R5 [0]
Round Trip Latency MC1 CHB R6 [0]
Round Trip Latency MC1 CHB R7 [0]
Early Command Training [Auto]
SenseAmp Offset Training [Auto]
Early ReadMPR Timing Centering 2D [Auto]
Read MPR Training [Auto]
Receive Enable Training [Auto]
Jedec Write Leveling [Auto]
Early Write Time Centering 2D [Auto]
Early Read Time Centering 2D [Auto]
Write Timing Centering 1D [Auto]
Write Voltage Centering 1D [Auto]
Read Timing Centering 1D [Auto]
Read Timing Centering with JR [Auto]
Dimm ODT Training* [Disabled]
Max RTT_WR [ODT Off]
DIMM RON Training* [Disabled]
Write Drive Strength/Equalization 2D* [Auto]
Write Slew Rate Training* [Auto]
Read ODT Training* [Disabled]
Comp Optimization Training [Auto]
Read Equalization Training* [Auto]
Read Amplifier Training* [Auto]
Write Timing Centering 2D [Auto]
Read Timing Centering 2D [Auto]
Command Voltage Centering [Auto]
Early Command Voltage Centering [Auto]
Write Voltage Centering 2D [Auto]
Read Voltage Centering 2D [Auto]
Late Command Training [Auto]
Round Trip Latency [Auto]
Turn Around Timing Training [Auto]
CMD CTL CLK Slew Rate [Auto]
CMD/CTL DS & E 2D [Auto]
Read Voltage Centering 1D [Auto]
TxDqTCO Comp Training* [Auto]
ClkTCO Comp Training* [Auto]
TxDqsTCO Comp Training* [Auto]
VccDLL Bypass Training [Auto]
CMD/CTL Drive Strength Up/Dn 2D [Auto]
DIMM CA ODT Training [Auto]
PanicVttDnLp Training* [Auto]
Read Vref Decap Training* [Auto]
Vddq Training [Disabled]
Duty Cycle Correction Training [Auto]
Periodic DCC [Auto]
Rank Margin Tool Per Bit [Auto]
DIMM DFE Training [Auto]
EARLY DIMM DFE Training [Auto]
Tx Dqs Dcc Training [Auto]
DRAM DCA Training [Auto]
Write Driver Strength Training [Auto]
Rank Margin Tool [Auto]
Memory Test [Auto]
DIMM SPD Alias Test [Auto]
Receive Enable Centering 1D [Auto]
Retrain Margin Check [Auto]
Write Drive Strength Up/Dn independently [Auto]
LPDDR DqDqs Re-Training [Auto]
Margin Check Limit [Disabled]
tRDRD_sg_Training [Auto]
tRDRD_sg_Runtime [16]
tRDRD_dg_Training [Auto]
tRDRD_dg_Runtime [8]
tRDWR_sg [20]
tRDWR_dg [20]
tWRWR_sg [16]
tWRWR_dg [8]
tWRRD_sg [Auto]
tWRRD_dg [Auto]
tRDRD_dr [0]
tRDRD_dd [Auto]
tRDWR_dr [0]
tRDWR_dd [Auto]
tWRWR_dr [0]
tWRWR_dd [Auto]
tWRRD_dr [0]
tWRRD_dd [Auto]
tRPRE [Auto]
tWPRE [Auto]
tWPOST [Auto]
tWRPRE [64]
tPRPDEN [2]
tRDPDEN [43]
tWRPDEN [65]
tCPDED [19]
tREFIX9 [Auto]
Ref Interval [Auto]
tXPDLL [Auto]
tXP [29]
tPPD [2]
tCCD_L_tDLLK [Auto]
tZQCAL [Auto]
tZQCS [Auto]
OREF_RI [Auto]
Refresh Watermarks [High]
Refresh Hp Wm [Auto]
Refresh Panic Wm [Auto]
Refresh Abr Release [Auto]
tXSDLL [2559]
tZQOPER [Auto]
tMOD [Auto]
CounttREFIWhileRefEn [Auto]
HPRefOnMRS [Auto]
SRX Ref Debits [Auto]
RAISE BLK WAIT [Auto]
Ref Stagger En [Auto]
Ref Stagger Mode [Auto]
Disable Stolen Refresh [Auto]
En Ref Type Display [Auto]
Trefipulse Stagger Disable [Auto]
tRPab ext [Auto]
derating ext [Auto]
Allow 2cyc B2B LPDDR [Auto]
tCSH [Auto]
tCSL [Auto]
powerdown Enable [Auto]
idle length [Auto]
raise cke after exit latency [Auto]
powerdown latency [Auto]
powerdown length [Auto]
selfrefresh latency [Auto]
selfrefresh length [Auto]
ckevalid length [Auto]
ckevalid enable [Auto]
idle enable [Auto]
selfrefresh enable [Auto]
Address mirror [Auto]
no gear4 param divide [Auto]
x8 device [Auto]
no gear2 param divide [Auto]
ddr 1dpc split ranks on subch [Auto]
write0 enable [Auto]
MultiCycCmd [Auto]
WCKDiffLowInIdle [Auto]
PBR Disable [Auto]
PBR OOO Dis [Auto]
PBR Disable on hot [Auto]
PBR Exit on Idle Cnt [Auto]
tXSR [645]
Dec tCWL [Auto]
Add tCWL [Auto]
Add 1Qclk delay [Auto]
MRC Fast Boot [Disabled]
MCH Full Check [Auto]
Mem Over Clock Fail Count [2]
Training Profile [Auto]
RxDfe [Auto]
Mrc Training Loop Count [2]
DRAM CLK Period [Auto]
Dll_bwsel [Auto]

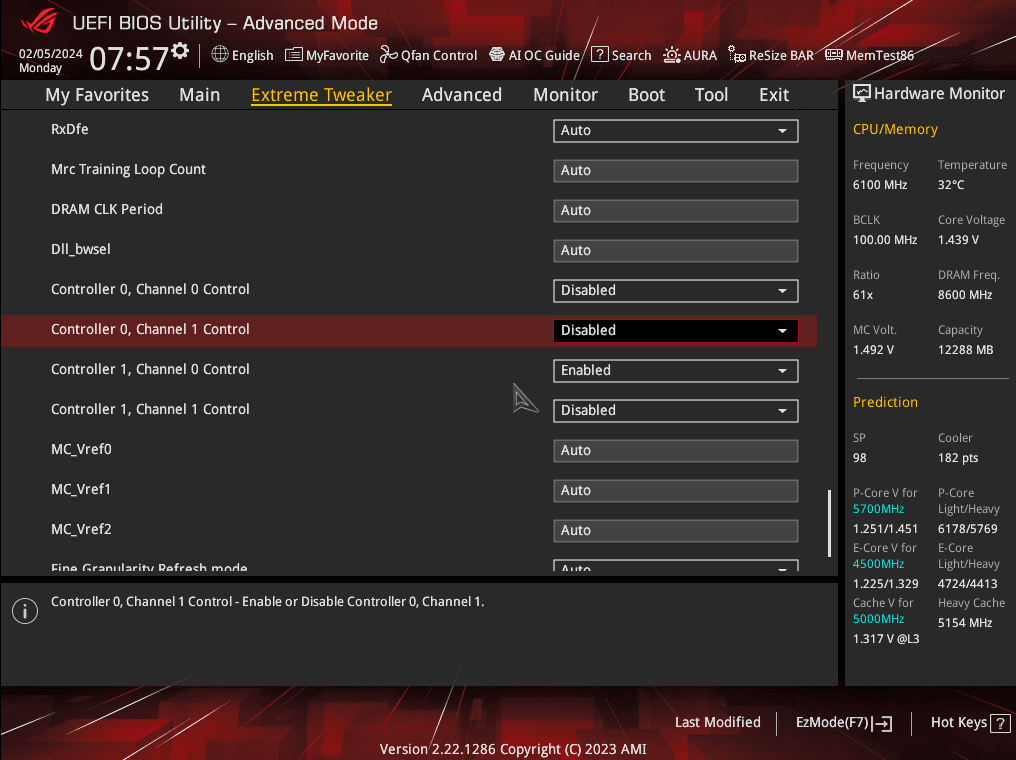

Controller 0, Channel 0 Control [Enabled]
Controller 0, Channel 1 Control [Enabled]
Controller 1, Channel 0 Control [Enabled]
Controller 1, Channel 1 Control [Enabled]
MC_Vref0 [Auto]
MC_Vref1 [Auto]
MC_Vref2 [Auto]
Fine Granularity Refresh mode [Auto]
SDRAM Density Per Die [Auto]
SDRAM Banks Per Bank Group [Auto]
SDRAM Bank Groups [Auto]
Dynamic Memory Boost [Disabled]
Realtime Memory Frequency [Disabled]
SA GV [Disabled]
Voltage Monitor [Die Sense]
VRM Initialization Check [Enabled]
CPU Input Voltage Load-line Calibration [Auto]
CPU Load-line Calibration [Auto]
Synch ACDC Loadline with VRM Loadline [Disabled]
CPU Current Capability [Auto]
CPU Current Reporting [Auto]
Core Voltage Suspension [Auto]
CPU VRM Switching Frequency [Auto]
VRM Spread Spectrum [Disabled]
CPU Power Duty Control [Auto]
CPU Power Phase Control [Auto]
CPU Power Thermal Control [125]
CPU Core/Cache Boot Voltage [Auto]
CPU Input Boot Voltage [Auto]
PLL Termination Boot Voltage [Auto]
CPU Standby Boot Voltage [Auto]
Memory Controller Boot Voltage [Auto]
CPU Core Auto Voltage Cap [Auto]
CPU Input Auto Voltage Cap [Auto]
Memory Controller Auto Voltage Cap [Auto]
Fast Throttle Threshold [Auto]
Package Temperature Threshold [Auto]
Regulate Frequency by above Threshold [Auto]
IVR Transmitter VDDQ ICCMAX [Auto]
Unlimited ICCMAX [Auto]
CPU Core/Cache Current Limit Max. [Auto]
Long Duration Package Power Limit [265]
Package Power Time Window [Auto]
Short Duration Package Power Limit [275]
Dual Tau Boost [Disabled]
IA AC Load Line [0.28]
IA DC Load Line [Auto]
IA CEP Enable [Disabled]
SA CEP Enable [Disabled]
IA SoC Iccmax Reactive Protector [Auto]
Inverse Temperature Dependency Throttle [Auto]
IA VR Voltage Limit [1580]
CPU SVID Support [Auto]
Cache Dynamic OC Switcher [Disabled]
TVB Voltage Optimizations [Disabled]
Enhanced TVB [Disabled]
Overclocking TVB [Disabled]
Overclocking TVB Global Temperature Offset Sign [+]
Overclocking TVB Global Temperature Offset Value [Auto]
Offset Mode Sign 1 [-]
V/F Point 1 Offset [0.02000]
Offset Mode Sign 2 [-]
V/F Point 2 Offset [0.01000]
Offset Mode Sign 3 [+]
V/F Point 3 Offset [0.03000]
Offset Mode Sign 4 [+]
V/F Point 4 Offset [0.04000]
Offset Mode Sign 5 [+]
V/F Point 5 Offset [0.03000]
Offset Mode Sign 6 [-]
V/F Point 6 Offset [0.02500]
Offset Mode Sign 7 [-]
V/F Point 7 Offset [0.09400]
Offset Mode Sign 8 [-]
V/F Point 8 Offset [0.12800]
Offset Mode Sign 9 [-]
V/F Point 9 Offset [0.08800]
Offset Mode Sign 10 [-]
V/F Point 10 Offset [0.08600]
Offset Mode Sign 11 [-]
V/F Point 11 Offset [0.08600]
Initial BCLK Frequency [Auto]
Runtime BCLK OC [Auto]
BCLK Amplitude [Auto]
BCLK Slew Rate [Auto]
BCLK Spread Spectrum [Auto]
Initial PCIE Frequency [Auto]
PCIE/DMI Amplitude [Auto]
PCIE/DMI Slew Rate [Auto]
PCIE/DMI Spread Spectrum [Auto]
Cold Boot PCIE Frequency [Auto]
Realtime Memory Timing [Disabled]
SPD Write Disable [TRUE]
PVD Ratio Threshold [Auto]
SA PLL Frequency Override [Auto]
BCLK TSC HW Fixup [Enabled]
Core Ratio Extension Mode [Disabled]
FLL OC mode [Auto]
UnderVolt Protection [Disabled]
Switch Microcode [Current Microcode]
Xtreme Tweaking [Disabled]
Core PLL Voltage [Auto]
GT PLL Voltage [Auto]
Ring PLL Voltage [Auto]
System Agent PLL Voltage [Auto]
Memory Controller PLL Voltage [Auto]
Efficient-core PLL Voltage [Auto]
CPU 1.8V Small Rail [Auto]
PLL Termination Voltage [Auto]
CPU Standby Voltage [Auto]
PCH 1.05V Voltage [Auto]
PCH 0.82V Voltage [Auto]
CPU Input Voltage Reset Voltage [Auto]
Eventual CPU Input Voltage [Auto]
Eventual Memory Controller Voltage [Auto]
Package Temperature Threshold [Auto]
Regulate Frequency by above Threshold [Auto]
Cooler Efficiency Customize [Keep Training]
Cooler Re-evaluation Algorithm [Normal]
Optimism Scale [100]
Ring Down Bin [Auto]
Min. CPU Cache Ratio [Auto]
Max. CPU Cache Ratio [49]
BCLK Aware Adaptive Voltage [Auto]
Actual VRM Core Voltage [Auto]
Global Core SVID Voltage [Auto]
Cache SVID Voltage [Auto]
CPU L2 Voltage [Auto]
CPU System Agent Voltage [Manual Mode]
- CPU System Agent Voltage Override [1.14000]
CPU Input Voltage [Auto]
High DRAM Voltage Mode [Enabled]
DRAM VDD Voltage [1.47000]
DRAM VDDQ Voltage [1.44000]
IVR Transmitter VDDQ Voltage [1.30000]
Memory Controller Voltage [1.37500]
MC Voltage Calculation Voltage Base [Auto]
VDD Calculation Voltage Base [Auto]
PMIC Voltages [Auto]
PCI Express Native Power Management [Enabled]
Native ASPM [Disabled]
DMI Link ASPM Control [Disabled]
ASPM [Auto]
L1 Substates [Disabled]
DMI ASPM [Disabled]
DMI Gen3 ASPM [Disabled]
PEG - ASPM [Disabled]
PCI Express Clock Gating [Enabled]
Hardware Prefetcher [Enabled]
Adjacent Cache Line Prefetch [Enabled]
Intel (VMX) Virtualization Technology [Disabled]
Per P-Core Control [Disabled]
Per E-Core Control [Disabled]
Active Performance Cores [All]
Active Efficient Cores [All]
Hyper-Threading [Enabled]
Hyper-Threading of Core 0 [Enabled]
Hyper-Threading of Core 1 [Enabled]
Hyper-Threading of Core 2 [Enabled]
Hyper-Threading of Core 3 [Enabled]
Hyper-Threading of Core 4 [Enabled]
Hyper-Threading of Core 5 [Enabled]
Hyper-Threading of Core 6 [Enabled]
Hyper-Threading of Core 7 [Enabled]
Total Memory Encryption [Disabled]
Legacy Game Compatibility Mode [Disabled]
Boot performance mode [Auto]
Intel(R) SpeedStep(tm) [Enabled]
Intel(R) Speed Shift Technology [Enabled]
Intel(R) Turbo Boost Max Technology 3.0 [Enabled]
Turbo Mode [Enabled]
Acoustic Noise Mitigation [Disabled]
CPU C-states [Auto]
Thermal Monitor [Enabled]
Dual Tau Boost [Disabled]
VT-d [Disabled]
Memory Remap [Enabled]
Enable VMD controller [Enabled]
Map PCIE Storage under VMD [Disabled]
Map SATA Controller under VMD [Disabled]
M.2_1 Link Speed [Auto]
PCIEX16(G5)_1 Link Speed [Auto]
PCIEX16(G5)_2 Link Speed [Auto]
PCIEX1(G4) Link Speed [Auto]
PCIEX4(G4) Link Speed [Auto]
M.2_2 Link Speed [Auto]
DIMM.2_1 Link Speed [Auto]
DIMM.2_2 Link Speed [Auto]
SATA Controller(s) [Enabled]
Aggressive LPM Support [Disabled]
SMART Self Test [Enabled]
M.2_3 [Enabled]
M.2_3 Hot Plug [Disabled]
SATA6G_1 [Enabled]
SATA6G_1 Hot Plug [Disabled]
SATA6G_2 [Enabled]
SATA6G_2 Hot Plug [Disabled]
SATA6G_3 [Enabled]
SATA6G_3 Hot Plug [Disabled]
SATA6G_4 [Enabled]
SATA6G_4 Hot Plug [Disabled]
PTT [Enable]
Intel(R) Dynamic Tuning Technology [Disabled]
PCIE Tunneling over USB4 [Enabled]
Discrete Thunderbolt(TM) Support [Disabled]
Security Device Support [Enable]
SHA256 PCR Bank [Enabled]
Pending operation [None]
Platform Hierarchy [Enabled]
Storage Hierarchy [Enabled]
Endorsement Hierarchy [Enabled]
Physical Presence Spec Version [1.3]
Disable Block Sid [Disabled]
Password protection of Runtime Variables [Enable]
Above 4G Decoding [Enabled]
Resize BAR Support [Enabled]
SR-IOV Support [Disabled]
Legacy USB Support [Enabled]
XHCI Hand-off [Enabled]
SanDisk [Auto]
LAN_U32G2_1 [Enabled]
U32G1_E5 [Enabled]
U32G1_E6 [Enabled]
U32G1_E7 [Enabled]
U32G1_E8 [Enabled]
U32G2X2_C3 [Enabled]
U32G2_5 [Enabled]
U32G2_6 [Enabled]
U32G2_7 [Enabled]
U32G2_P8 [Enabled]
U32G2X2_C9 [Enabled]
U32G1_E1 [Enabled]
U32G1_E2 [Enabled]
U32G1_E3 [Enabled]
U32G1_E4 [Enabled]
Network Stack [Disabled]
Device [N/A]
Restore AC Power Loss [Power Off]
Max Power Saving [Disabled]
ErP Ready [Disabled]
Power On By PCI-E [Disabled]
Power On By RTC [Disabled]
USB Audio [Enabled]
Intel LAN [Enabled]
USB power delivery in Soft Off state (S5) [Disabled]
Connectivity mode (Wi-Fi & Bluetooth) [Disabled]
When system is in working state [All On]
Q-Code LED Function [POST Code Only]
When system is in sleep, hibernate or soft off states [All On]
M.2_2 Configuration [Auto]
ASMedia USB 3.2 Controller_U32G1_E12 [Enabled]
ASMedia USB 3.2 Controller_U32G1_E34 [Enabled]
GNA Device [Disabled]
ASMedia Storage Controller [Enabled]
Windows Hot-plug Notification [Disabled]
ASPM Support [Disabled]
CPU Temperature [Monitor]
CPU Package Temperature [Monitor]
MotherBoard Temperature [Monitor]
VRM Temperature [Monitor]
Chipset Temperature [Monitor]
T_Sensor Temperature [Monitor]
DIMM.2 Sensor 1 Temperature [Monitor]
DIMM.2 Sensor 2 Temperature [Monitor]
Water In T Sensor Temperature [Monitor]
Water Out T Sensor Temperature [Monitor]
DIMM A1 Temperature [Monitor]
DIMM B1 Temperature [Monitor]
CPU Fan Speed [Monitor]
CPU Optional Fan Speed [Monitor]
Chassis Fan 1 Speed [Monitor]
Chassis Fan 2 Speed [Monitor]
Chassis Fan 3 Speed [Monitor]
Water Pump+ Speed [Monitor]
AIO Pump Speed [Monitor]
Flow Rate [Monitor]
CPU Core Voltage [Monitor]
12V Voltage [Monitor]
5V Voltage [Monitor]
3.3V Voltage [Monitor]
Memory Controller Voltage [Monitor]
CPU Fan Q-Fan Control [DC Mode]
CPU Fan Profile [Standard]
CPU Fan Q-Fan Source [CPU]
CPU Fan Step Up [Level 0]
CPU Fan Step Down [Level 4]
CPU Fan Speed Low Limit [200 RPM]
Chassis Fan 1 Q-Fan Control [Auto Detect]
Chassis Fan 1 Profile [Standard]
Chassis Fan 1 Q-Fan Source [CPU]
Chassis Fan 1 Step Up [Level 0]
Chassis Fan 1 Step Down [Level 0]
Chassis Fan 1 Speed Low Limit [200 RPM]
Chassis Fan 2 Q-Fan Control [PWM Mode]
Chassis Fan 2 Profile [Standard]
Chassis Fan 2 Q-Fan Source [Chipset]
Chassis Fan 2 Step Up [Level 0]
Chassis Fan 2 Step Down [Level 4]
Chassis Fan 2 Speed Low Limit [200 RPM]
Chassis Fan 3 Q-Fan Control [DC Mode]
Chassis Fan 3 Profile [Silent]
Chassis Fan 3 Q-Fan Source [CPU]
Chassis Fan 3 Step Up [Level 0]
Chassis Fan 3 Step Down [Level 0]
Chassis Fan 3 Speed Low Limit [200 RPM]
Water Pump+ Q-Fan Control [PWM Mode]
Water Pump+ Profile [Manual]
Water Pump+ Q-Fan Source [CPU]
Water Pump+ Step Up [Level 0]
Water Pump+ Step Down [Level 4]
Water Pump+ Speed Low Limit [Ignore]
Water Pump+ Point4 Temperature [70]
Water Pump+ Point4 Duty Cycle (%) [100]
Water Pump+ Point3 Temperature [50]
Water Pump+ Point3 Duty Cycle (%) [85]
Water Pump+ Point2 Temperature [40]
Water Pump+ Point2 Duty Cycle (%) [80]
Water Pump+ Point1 Temperature [25]
Water Pump+ Point1 Duty Cycle (%) [60]
AIO Pump Q-Fan Control [Auto Detect]
AIO Pump Profile [Full Speed]
CPU Temperature LED Switch [Enabled]
Launch CSM [Disabled]
OS Type [Other OS]
Secure Boot Mode [Custom]
Fast Boot [Enabled]
Next Boot after AC Power Loss [Fast Boot]
Boot Logo Display [Auto]
POST Delay Time [3 sec]
Bootup NumLock State [On]
Wait For 'F1' If Error [Enabled]
Option ROM Messages [Force BIOS]
Interrupt 19 Capture [Disabled]
AMI Native NVMe Driver Support [Enabled]
Setup Mode [Advanced Mode]
Boot Sector (MBR/GPT) Recovery Policy [Local User Control]
Next Boot Recovery Action [Skip]
BIOS Image Rollback Support [Enabled]
Publish HII Resources [Disabled]
Flexkey [Safe Boot]
Setup Animator [Disabled]
Load from Profile [5]
Profile Name [7600CL34*44*44]
Save to Profile [1]
DIMM Slot Number [DIMM_A1]
Download & Install ARMOURY CRATE app [Disabled]
Download & Install MyASUS service & app [Disabled]

Sehr viele Daten von dir, die mir viel geholfen. Beste Profil bei mir, fuer 8000 habe ich keine Ordnung.
Wenn ich Zeit habe, spiele ich mit 8000, sonst wir nutzen unseren Rechner 7600. Perfekt so auch.

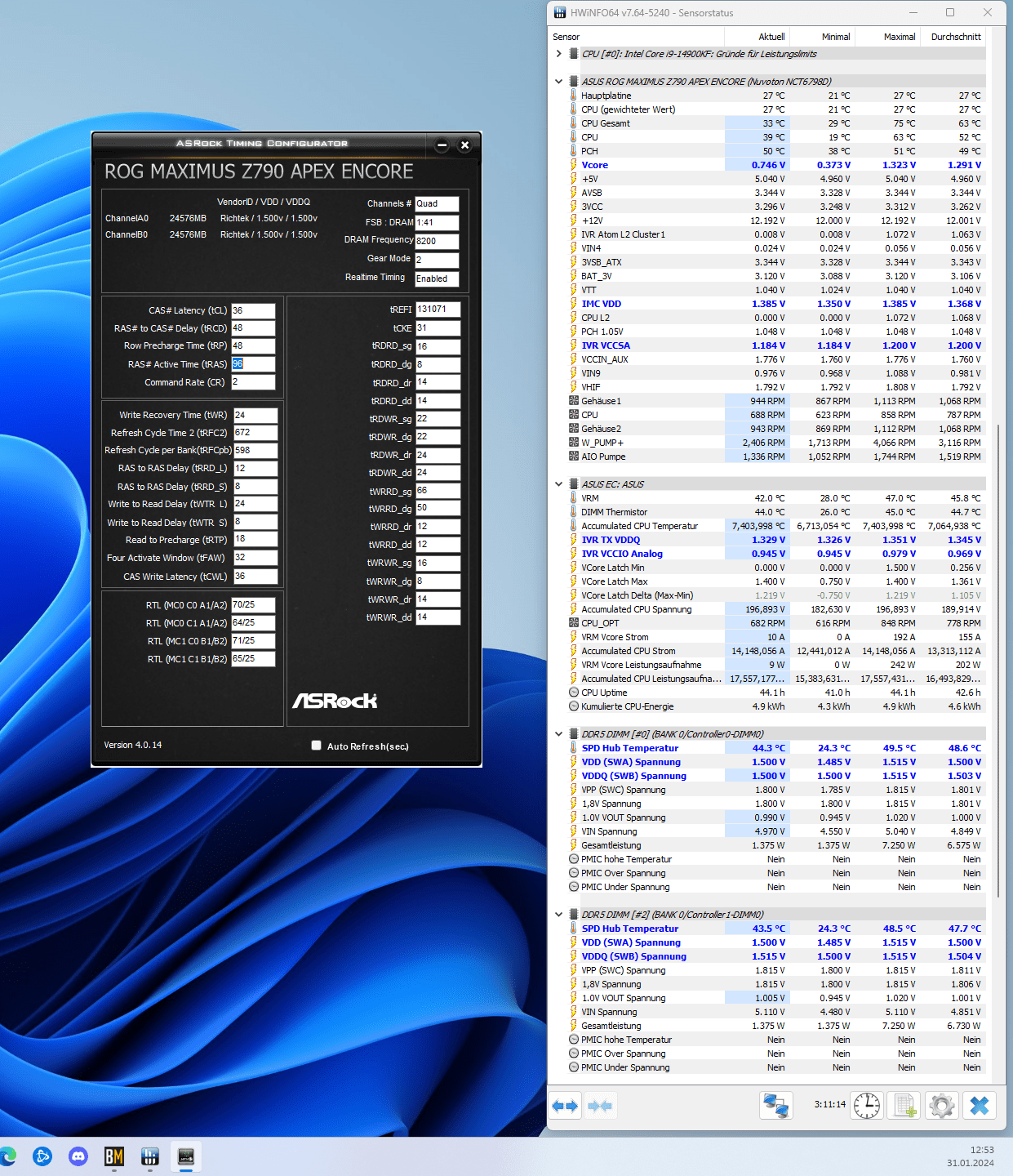

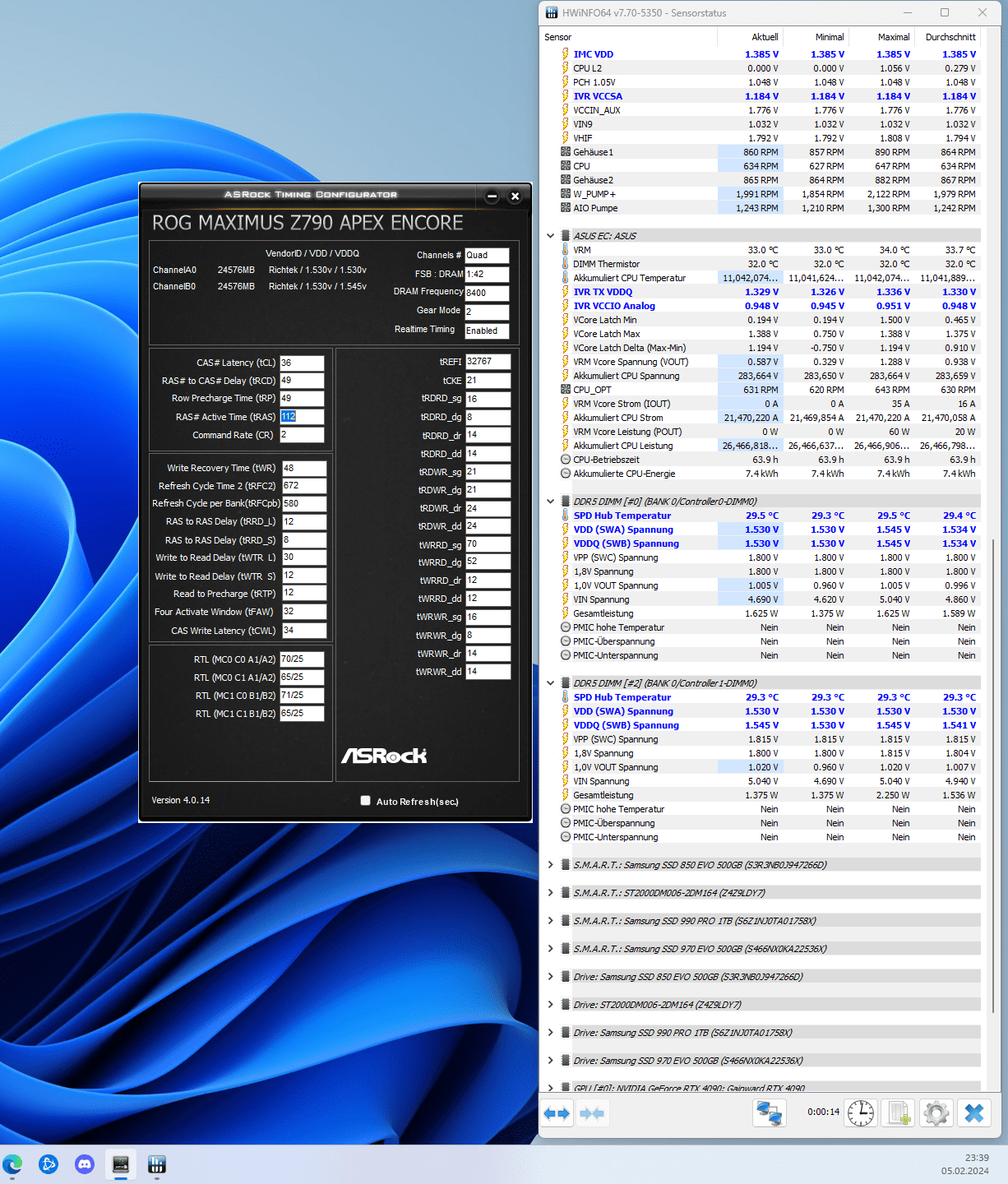

Mehrerer CTL Info habe ich hier nicht gefunden, deswegen nur zwei Linie auggefuehlt.


Anhänge

  • 240205162752.jpg
    91,5 KB · Aufrufe: 56
  • 240205162850.jpg
    81,5 KB · Aufrufe: 53
Figuring out if one dimm is weaker, will help for target RTTs. It's not really the time now but its a good idea anyway.
RTTs are not really trained. It's a lookup table.
Hence disabling training prevents override of user values.
Auto is ok for values that are not hardset.

Training itself has a big chance of failure, on unstable settings.
So a lookup database is always the (first) better choice.
Yet access to make it a full training should always be given.
This information could be useful later too, if it's weaker.

First slot is c(this slot passed yesterday too with the stick what I have in the second slot now). I left tWTR and tWRRD on auto which gave me tighter timings than tWTR 24/8, it's 18/8 now. I know it's too tight, but I am using the same values like yesterday to get a correct comparison.

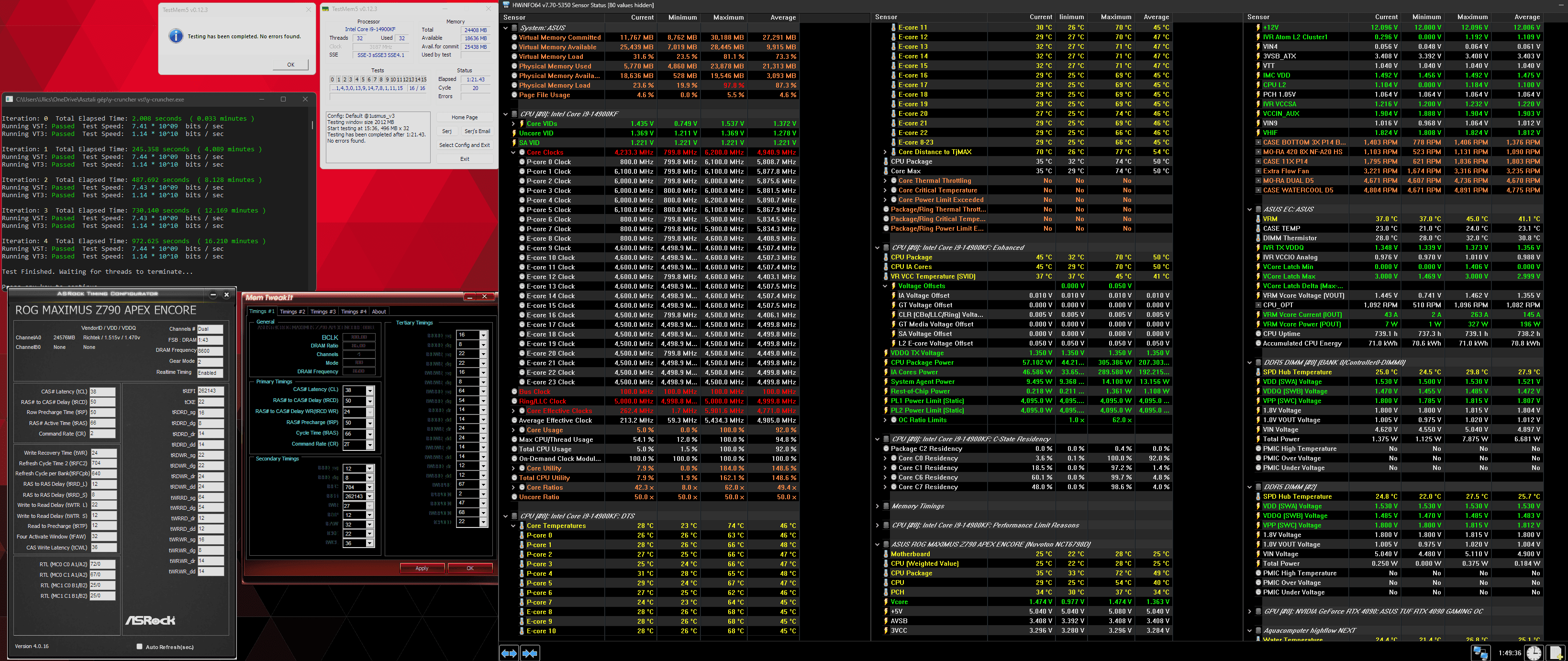

First slot:

Képernyőkép 2024-02-05 172523.png



Update:

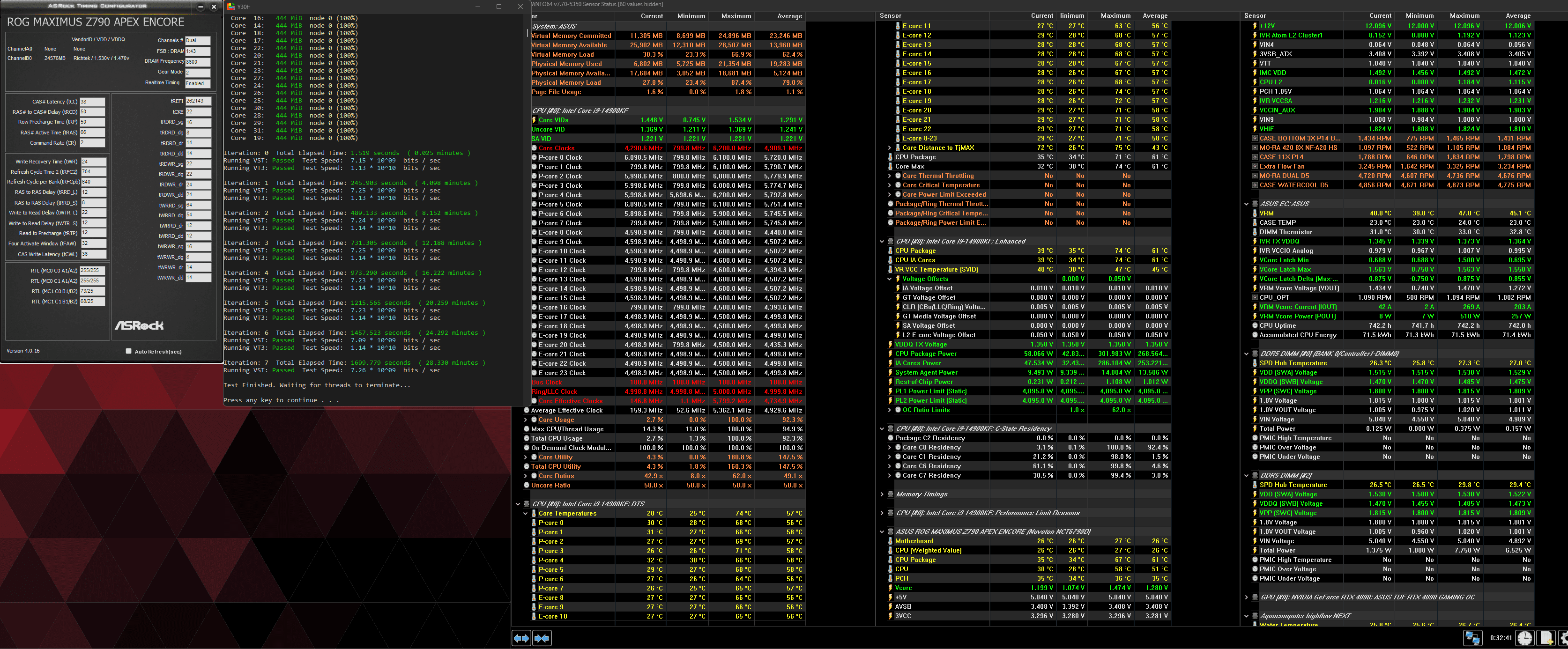

Second slot:

Képernyőkép 2024-02-05 191259.png



Maybe I am lucky, maybe it will help a little, we will see. :)

What should I do now? Test 8800 per dimm?

Zuletzt bearbeitet:
Guten Abend zusammen,

hat jemand einen Tipp wie ich meinen Corsair Dominator Titanium 7200 MHz ohne Fehler durch den Memtest bekomme?

Board ist ein ASUS Strix Z790-E Gaming WIFI II und der CPU ein 14900K. Mit XMP I und II bekomme ich Fehler im Test und mir schmieren die Spiele nach paar Minuten ab.

Oder hilft hier nur RAM mit niedrigeren Takt kaufen?

Second slot is under testing, still have 11 cycles left from Usmus.
Progress ? :)
Corsair Dominator Titanium 7200 MHz ohne Fehler durch den Memtest bekomme?
Welchen
16gb oder 24gb sticks ?

Neuestes Bios ?
Beitrag automatisch zusammengeführt:

Oder hilft hier nur RAM mit niedrigeren Takt kaufen?
Möchtest du sie verkaufen, oder wie darf ich es verstehen.
Ein reines Gaming System nehme ich an ? :)
Streaming ?

Weißt du aus dem Gedanken heraus, welche Temperatur die Sticks dank der Grafikkarte erreichen ?

Welchen
16gb oder 24gb sticks ?

Neuestes Bios ?
Beitrag automatisch zusammengeführt:


Möchtest du sie verkaufen, oder wie darf ich es verstehen.
Ein reines gaming system nehme ich an ? :)
Streaming ?

Oops. Sind 2x16GB, sorry. Bios ist das aktuellste. Verkaufen möchte ich sie eigentlich nicht, außer es gibt keinen anderen Ausweg. Primär Gaming ja, aber auch Photoshop/Lightroom und Office.

Maybe I am lucky, maybe it will help a little, we will see. :)

What should I do now? Test 8800 per dimm?
You're unlucky to be lucky :)
Nono, no 8800. 8600 is not rock solid.
If you want to test DIMMs, you go Gear 4 @ 1.62v VDD2_CPU 🧯:devilish:

Haha, nono
I need you now to strengthen foundation when its "barely passing".
It will show mistakes faster.
TM5 is trustable even if training now did well.
Time to have "fun" and remove more training variables.

Training section ~ RON Training off.
SKEW section near ODT, bellow RTT
Pull UP / DOWN
MC00 ~ 48-40
MC01 ~ 40-48

Test y-cruncher only. Note testing speed.
30min 2nd full channel
30min first full channel
isolated

Make a profile, because it might hardfail :)
I need to know the borders.
On our tests from now, zero voltage zero timings touching.


EDIT:
Let me know how much time you have today
Else do longer tests (hours) till tomorrow.

Foundational change (training off) needs ~90-150min
Slopes change needs 4.5-6 hours stability.
Too early for that~
Slow and steady.
No shifting and skewing till foundation is perfect and DFE ontop of this foundation, is stable/supportive.
No PLL skewing and XOC till slopes are perfect too.

CPU1P8 @ 1.9 is already an exception, as that generally messes with SA & VDDQ.
I don't allow anything more than this. This one only because you have good cooling, i can make an exception.
Beitrag automatisch zusammengeführt:

Oops. Sind 2x16GB, sorry. Bios ist das aktuellste. Verkaufen möchte ich sie eigentlich nicht, außer es gibt keinen anderen Ausweg. Primär Gaming ja, aber auch Photoshop/Lightroom und Office.
Entpacke und renne das mit admin rechte
Lade dir HWMonitor oder OpenHardwareMonitor runter

Lasse es offen solange TM5 rennt
2*16gb brauchen ~ 1:40h
Du darfst nichts öffnen wärend es rennt.
Es stoppt selbstständig oder BSOD bei zuu vielen errors
Errors bitte abfotographieren (handy)

Installieren und danach die Timings durchschicken. Nicht öffnen während TM5 rennt.
Das sollte für den Anfang an Daten helfen ~ was genau los ist

SA Spannung kannst du auf 1.2v stellen.
Keine CPU Spannung. Keine fixierte Kern-Frequenz. Keine undervolting Loadline Tricks.
Nur XMP reinladen und SA fixieren.


Anhänge

  • TM5_0.12.3_1usmus25-CoolCMD.zip
    25 KB · Aufrufe: 49
Zuletzt bearbeitet:
Ah, Micron's haben nur einen schlechten Ruf. Sie sind weitaus besser als das was man sie darstellt.
Genau das meinte ich letztens. Ich wollte nicht schlecht reden, das haben die nämlich gar nicht verdient. Ich konnte mit meinen beiden 4800MT Kits schon bis 5400 Takten, aber mit Vollbestückung ging das nicht mehr.
Am Wochenende habe ich es tatsächlich geschafft, das 64 GB Kit von Kingston von 6000 auf 6400 zu takten, guckstdu hier: https://valid.x86.fr/rurzv4
64 GB, mit Beleuchtung und jetzt mit 6400MT.
Aus welchen Gründen die Alder Lake CPU nicht den vollen Bustakt kann, weiß nur der Hersteller. Jede Möglichkeit, den Bustakt anzupassen, werden für alle non-K Modelle deaktiviert und stehen auch nicht zur Verfügung.
Verglichen mit dem richtigen Bios, fehlen ca. die Hälfte der Einstellungen, die ich mit dem 13700K alle einstellen kann.

Ich arbeite seit Sonntag daran, das 6800MT Profil zum Laufen zu bekommen. Speicherübertaktung machen aber mit einem angeschnalltem Alder Lake so gar keinen Spaß.

Ich würde ja, wenn es 64 GB sein sollen, das Kingston Fury Renegade 6400MT Kit empfehlen. Das XMP Profil, mit der Nummer 1, ist das mit den 6400MT bei 1.35V.
Das Kit lässt sich aber mit denselben Timings und derselben Spannung einfach manuell von 6400 auf 6800 setzen.
Wenn man dann anfängt, schneller, höher, weiter und so fort, kann man das Kit bis 7000 und mit viel gutem Zurreden dazu bewegen, 7200MT manchmal zu schaffen.

Ab 7200 würde ich aber eher zu dem 7200 Kit greifen, aber davon möchte keiner das Preisschild sehen. Mir wird schon bei dem Preis für das 32 GB Kit für 7600MT ganz schwindelig. Kingston hat aber auch ein 8000MT Kit. Nur das ist eher etwas für Elon Musk. Dem würde das ja nicht so auffallen, wenn ihm versehentlich 1000 Dollar aus der Hosentasche fallen.
Bei dem Preis für das 8000MT Kit sage ich, ich würde in meinem Leben gerne noch andere Anschaffungen machen und nicht bis an mein Lebensende den Speicher bezahlen.

SA Spannung kannst du auf 1.2v stellen.
Keine CPU Spannung. Keine fixierte Kern-Frequenz. Keine undervolting Loadline Tricks.
Nur XMP reinladen und SA fixieren.

Ok danke dir. Für mich nochmal zum Verständnis. Erst die SA korrigieren und dann Tests starten oder alles erst ohne Korrektur?

Ich arbeite seit Sonntag daran, das 6800MT Profil zum Laufen zu bekommen. Speicherübertaktung machen aber mit einem angeschnalltem Alder Lake so gar keinen Spaß.
Absolut :)
Signal Integrity Diva.
Es braucht nichts als Perfektion, damit es auch stabil bleibt.

7200 geht noch, 7400 ist schweer. 7600 viel glück

Booten kann man vieles~~
Kingston hat aber auch ein 8000MT Kit. Nur das ist eher etwas für Elon Musk.
Hahaha
Genau das meinte ich letztens. Ich wollte nicht schlecht reden, das haben die nämlich gar nicht verdient.
Ich hoffe meine Entschuldigung kaam an :)

Ohne Micron würden wir weiterhin bis 6800MT/s auf 2DPC Boards hängen.
Sie haben sehr viel passiven Einfluss auf unserer Industrie.
Aber sie benehmen sich anders als Hynix Kits ~ logischerweise.

Ohne Microns hilfe, wäre ich womöglich auch bei 7200MT/s auf dem Z690 Apex ~ stuck.
Und man könnte für 8200MT/s auf Allu Kühlung nur träumen :)
Leider leider, ist der Fokus wie es auf DDR4 schon war, nur auf den Timings gelegt.
Das Timings nur Platzhalter sind, merkt man schwer.
Dass Micron mit den Ballistix MAX die MT/s Rekorde brach, vergisst man leider auch :d

Aber der Grund ist eher dass man sich an Hynix gewöhnt hat.
Samsung ist etwas hinterher und forscht stark
Hynix & Micron kämpfen mit high clock und liefern "high-timings" IC's welche Effizient sind.
Soweit ist es ok. Selbst mit langsamen timings im Vergleich , kommen wir weit dank den Clock limits von der CPU/APU Seite.
Beitrag automatisch zusammengeführt:

Ok danke dir. Für mich nochmal zum Verständnis. Erst die SA korrigieren und dann Tests starten oder alles erst ohne Korrektur?
Alles zusammen
ASRockTiming Configurator installieren
Ins Bios neustarten,
SA einstellen
XMP 1 laden
Tm5 entpacken, HWMonitor oder OpenHWMonitor runterladen (HWInfo kann stören)
Offenlassen, alles andere schließen und TM5 starten.

Danach sobald du mehr als 2 Fehler hast, mir mit dem Handy abfotographieren
Oder gedanklich notieren wenn es innerhalb der ersten minute BSOD sollte.
Beitrag automatisch zusammengeführt:

@Basaltkopp hat das Z690 Glacier Zugriff zu der V/F Kurve wie hier ?

Ich bräuchte ein Bild davon, fals möglich.

Zuletzt bearbeitet:
This information could be useful later too, if it's weaker.

First slot is c(this slot passed yesterday too with the stick what I have in the second slot now). I left tWTR and tWRRD on auto which gave me tighter timings than tWTR 24/8, it's 18/8 now. I know it's too tight, but I am using the same values like yesterday to get a correct comparison.

First slot:

Anhang anzeigen 967569


Update:

Second slot:

Anhang anzeigen 967596


Maybe I am lucky, maybe it will help a little, we will see. :)

What should I do now? Test 8800 per dimm?
Good idea to test slot one by one, but i expect that you don´t have to plug out a ram stick, if i remember it correct there is a bios setting for , only thing is i forgot about it, so my question here is - how is it called ? THX

Figuring out if one dimm is weaker, will help for target RTTs. Its not really the time now but its a good idea nevertheless.
RTTs are not trained really. Its a lookup table.
Hence disabling training prevents override of uservalues.
Auto is ok for values that are not hardset.

Training itself has a big chance of failure, on unstable settings.
Soo a lookup database is always the (first) better choice.
Yet access to make it a full training should always be given.


@AMD Insider
Wow
6000 30-40 1.4v
6400 34-39 1.4v
beide sind ja richtig ... suboptimal.


Hmmmm
Ich überlege nämlich;

Wenn du nicht besonders OCn möchtest oder es dir Spaß macht dich mit Ram zu quälen.
Preis / Capacity ~ wären womöglich Micron 48gb dimms besser. Für 20€ mehr.
CP2K48G56C46U5 ~ 270€ (+20) (2.80€/GB)

Aber es sind Micron's und diese sind JEDEC 5600 kits.
Keine Hynix-M 4800MT/s

Theoretisch aber, wäre es die schwerere ~ jedoch womöglich bessere Wahl für dein Vorhaben.
// Bei der höheren Kapazität, können mehr "Cells" benützt werden, bevor Timings überhaupt ins Spiel kommen = schneller bei selbem Clock

Ansonsten wenn man nicht mit "Zeit" zahlen möchte:
F5-6400J3239F48GX2-TZ5RW ~ 415€ (4,30€/GB)
KF564C32RSK2-96 ~ 450€ (4,60€/GB)

CMK64GX5M2X6800C32 (64gb) ~ 260€ (4.06€/GB)


Ich würde mir die Microns anschauen.
Aber wäre auch nicht derjenige welche um Hilfe fragen würde
Somit kann ich es verstehen wenn du eher auf 32gb dual sided, anstelle 48gb dual sided gehen möchtest. :giggle:

Potentiell gibt es auch die Möglichkeit von
"Ich kaufe mir das billige 96GB kit und entlohne Veii's Zeit"
Aber , einfach wird es nicht ~ haha.
Ah, Micron's haben nur einen schlechten Ruf. Sie sind weitaus besser als das was man sie darstellt.
Der (Auto-Werte) Bios support könnte womöglich etwas fehlend sein, aber wer weiß.

Die DIMMs als solches, müssten sich gut benehmen.
Specifications sind immerhin eine Sache. Und Micron sind eher diejenigen welche 8800MT/s anstreben in der Industrie 🤭
Alle anderen halten ihre Specifications privat. Dank Micron (+JEDEC) skalieren unsere APEX boards höher bzw wurde DIMM-Flex zu eine Sache.
Sie verdienen eine weitaus bessere Reputation.

Ich bin mir nicht sicher, ob das z690 extreme glacial überhaupt die 48gb Riegel schluckt. Glaube dazu bedarf es ein Bios update was Asus dafür NOCH? nicht zur Verfügung gestellt hat. Alleine wegen der Optik würde ich schon zu den G.Skill Trident Z5 RGB greifen :P Aber die sollen auch noch gut OC können. Bin eher bereit paar Euros drauf zu legen als zu viel Zeit zu investieren, die am Ende mich wiederum Geld kostet :)

Dann sollten die 96gb F5-6400J3239F48GX2-TZ5RW oder 6400J3239G32GX2-TZ5RW ja passen.

Ich habe vor 1 1/2 Jahren leider zwei mal die G.Skill Trident Z5 RGB 32GB DDR5-6400 CL32 F5-6400J3239G16GX2-TZ5RS gekauft. Da war mir die 4 DIMM Problematik bei DDR5 nicht bekannt. Leider bekomme ich nur 5800 MHZ stabil und das auch nur bei hohem 1.53v TX VDDQ. Mit zwei DIMMS sollte da schon deutlich mehr drin sein,

Ich bin mir nicht sicher, ob das z690 extreme glacial überhaupt die 48gb Riegel schluckt. Glaube dazu bedarf es ein Bios update was Asus dafür NOCH? nicht zur Verfügung gestellt hat. Alleine wegen der Optik würde ich schon zu den G.Skill Trident Z5 RGB greifen :P Aber die sollen auch noch gut OC können. Bin eher bereit paar Euros drauf zu legen als zu viel Zeit zu investieren, die am Ende mich wiederum Geld kostet :)

Dann sollten die 96gb F5-6400J3239F48GX2-TZ5RW oder 6400J3239G32GX2-TZ5RW ja passen.

Ich habe vor 1 1/2 Jahren leider zwei mal die G.Skill Trident Z5 RGB 32GB DDR5-6400 CL32 F5-6400J3239G16GX2-TZ5RS gekauft. Da war mir die 4 DIMM Problematik bei DDR5 nicht bekannt. Leider bekomme ich nur 5800 MHZ stabil und das auch nur bei hohem 1.53v TX VDDQ. Mit zwei DIMMS sollte da schon deutlich mehr drin sein,

24/48GB sticks sind momentan die bessere Wahl.

Ich arbeite nicht bei ASUS um zu sagen wie gut ein Bios ist.
Aber da alle immer vom selben Branch weggehen.
Mit Einzelheiten welche für das Board spezifisch sind

Sollte es seit dem Dezember 2023 Bios super funktionieren.
Ansich schon seit Q2 2023.

In Vergleich wäre sogar das 96GB Kit minimal besser, da es nur 1.35v benötigt. Dann muss ich das wohl mal Testen :)

24/48GB sticks sind momentan die bessere Wahl.
Du zahlst zwar 4.30 anstelle 4€ pro GB
Aber dennoch brauchen sie weniger Spannung für den selben Clock bzw selben Timings

Die CMP96GX5M2B6600C32W ~ 450€ (4,75€/GB) wären dann nahezu etwas zuu viel.
Hübsch sind sie jedoch.
Ich finde dass <7000MT/s wirklich schwach ist, bei der Größe
Aber nun ja. XMP basiert ja einigermaßen auf das Board. Und kaum jemand kümmert sich um diese Größe.

Ich habe vor 1 1/2 Jahren leider zwei mal die G.Skill Trident Z5 RGB 32GB DDR5-6400 CL32 F5-6400J3239G16GX2-TZ5RS gekauft. Da war mir die 4 DIMM Problematik bei DDR5 nicht bekannt.
Weißt du ob es HynixM odder HynixA's waren ?

Mit der Zeit wird alles besser und stabiler.
Aber anfangs / wobei immer noch, ist DDR5 ein komplexes Thema.

Ich denke,
Wenn es nach mir ginge wären die Micron's weiterhin ein besserer Pick.
Mit den ICE Kühlkörpern. https://www.aliexpress.com/i/3256804307812217.html
Außer man geht auf RGB. Dann finde ich die Titaniums schlichter und schöner :)

14 tägiges Rückgaberecht ist keine Option ?
Wie auch bei Schuhen muss man bei online-käufen ja testen, ob diese überhaupt mit deinem Produkt kompatible sind
Die schwarzen Kühlkörper zu tauschen oder weiß zu lackieren, sollte danach kaum eine Arbeit sein :d
99.9% Isopropanol kostet wohl auch nur ~6€.
Gute Kupferblöcke gibt es dann für ~40-50 pro Stück.
Sie kommen schon mit den passenden pads.
Beitrag automatisch zusammengeführt:

Momentan teueren RAM zu kaufen wäre ebenso - schwierig
Nun, als ArbeitsPC Verständlich
Bloß braucht es die neuen ClockDriver UDIMMs ~ bevor es Sinn macht in etwas neuem zu investieren

Der Rest auf dem Markt sind einfach hübsch verpackte alte SKUs.
Zumindest was diesen niedrigen Clock angeht.
Beitrag automatisch zusammengeführt:

EDIT:
Eine DIY-Alternative zu der alternativen DIY-Alternative :d
2 Stück. Ein Heatspreader braucht es nicht. Luft wenn schon, da die GPU sie aufheizt.
~ und wenn es schön sein muss, findet sich womöglich noch der CMDAF2 (Corsair RamKühler) auf Ebay-Kleinanzeigen oder irgendwo ähnliches.

Hynix-A garantiert (mit ECC).
Nur unsicher ob Anpec PMIC oder Richtek.
Beide müssten ASUS Boards im OC mode rennen können.
Mit den RTTs muss man allerdings bei Green's spielen.

Die meisten ASUS boards kommen eher mit G.Skill PCBs zurecht.
Beitrag automatisch zusammengeführt:

7200 und 7600 mit odt's. Leider Werte, die da passen, beim 8000 gehts nicht. Es ist auto jetzt.
Ohne odt's 7200 geht auch nicht.
ODT, RTT, VDDQ & VDD2 ~ gehen zusammen :)
nur RTT ist memory seitig.

Zuletzt bearbeitet:
Genau genau,
Es war spät. Der Gedanke war am korrekten Platz, nur Read 2 Write vs Write 2 Read verwechselt :d
Danke~~

Y-cruncher 2-3 passes und danach TM5.
Nach Tm5 1usmus_v3 , erst Karhu oder HCI+DangWang. Kommt aufs selbe hinaus.
Mit TM5 bekommst du wenigstens etwas an information was es sein kann.
Aber TM5 wird failen wenn die CPU instabil ist. Dennoch dein startpunkt.

Memory restore context sollte aus.
das mit den Spannung check ich nicht. Welche sollte ich auf 1.4v stellen? Hab alles auf Auto, bis auf VDD und SA.
achja, anta extreme kann ich nicht starten, kommen diese vielen Errors. Muss usmus v3.
2-3 Passes meinst du, komplette Durchgänge oder nur diese Schritte?

@Veii
zufrieden? ;)


Anhänge

  • Screenshot (1).png
    Screenshot (1).png
    326,6 KB · Aufrufe: 48
das mit den Spannung check ich nicht. Welche sollte ich auf 1.4v stellen? Hab alles auf Auto, bis auf VDD und SA.
Steht in diesem Thread ~ momentan das 4. mal :)
Hier nochmal,

VDDQ_CPU = IVR = TX (transmitter) = CPU seitig
VDD(2)_CPU = MC Link = CPU seitig
CPU1P8 Rail = CPU_AUX
VDD_MEM = VDD_Memory . Weiterhin TX da von 5v zu PMIC zu memIC. Bidirectional Rail zwischen CPU und MEM
VDDQ_MEM = VDDQ von Memory PCB, durch alle ICs. Eine rail. Ebenso BiDirectional zwischen CPU & MEM.

Es sind die korrekten Namen.
Wie Boardpartner sie nun nennen möchten , nun ja :)
achja, anta extreme kann ich nicht starten, kommen diese vielen Errors. Muss usmus v3.
Nimm das angehängte TM5.
Die config ist anders. Das Programm ist anders.
Hat 1usmus_v3 zu sein.
2-3 Passes meinst du, komplette Durchgänge oder nur diese Schritte?
Bis es stopt und "no errors found" sagt
Hier wären es 25 cycles.
Oder bis du ~3 Fehler hast, dann abfotographieren und den screenshot posten.

Zu tief
68 & 54
Oder auf Auto und WTRS & WTRL manuel eingeben.
ATC gibt falsche Werte aus.

VDD2_CPU sieht ok aus.
1.42 im schlimmsten Fall. Kommt auf die V/F Kurve an, ob leaky oder nicht.

Shit. Falsher screen. Sry. das ist nun aktuell.


Anhänge

  • Screenshot (4).png
    Screenshot (4).png
    311,9 KB · Aufrufe: 38
Zuletzt bearbeitet:

@tibcsi0407
IF RTL = 0 == _DR = 0
IF R1 & R3 = 0 , then _DD = 0
No zero there.
Only R4-R7 = 0
Keep MC links active the way we already do.

EDIT:
IF Board can't disable Links
Then _DR & _DD value to 4 or +/- 1 value lower. Depends on timings meaning.
// Always value 4 is equally wrong
Sometimes value 1 works for Phy (ODT_H/L) Delay alignment, if not Burst aligned.
Correct value depends on Memory Controller Design. "What is timings meaning".
1+ = active, 0 = inactive.
X value = added, needed or not.

I hope i got it right:
R0 main Subchannel A
R1 2nd physical side subchannel A
R2 Main Subchannel B
R3 2nd physical side subchannel B
R4-R7 ~ Slave physical slot.

RTL layout ≠ Physical Board Layout
A0 & A4 ~ Boardlayout
≠ to R0+R1 & R6+R7
Sometimes A0 & A1, sometimes A0 & A4.

:geek:
Beitrag automatisch zusammengeführt:

Shit. Falsher screen. Sry. das ist nun aktuell.
CWL + BC8 + (1+1) + WTR_X = tWRRD_

68 für SG
50 für DG
Oder wir AUTO beide WRRD Werte und geben nur WTRL 24 und WTRS 8 ein.
Dann muss man sich um CWL niemals kümmern.

RFCpb immer tiefer als RFC2 (ist es)
Aber ebenso in "steps of 32".
Nahe 100+ ns für die Kits.
512 oder 544 sind gute Werte ~ bis 8800MT/s
Wenn du keine Class-A chips hast , meinetwegen auf 576. Aber 544 sollte durchgehen.

Zuletzt bearbeitet:
Haha, nono
I need you now to strengthen foundation when its "barely passing" .
It will show mistakes faster.
TM5 is trustable even if training now did well.
Time to have “fun” and remove more training variables.

Training section ~ RON Training off.
SKEW section near ODT, bellow RTT
Pull UP/DOWN
MC00 ~ 48-40
MC01 ~ 40-48

Test y-cruncher only. Note testing speed.
30min 2nd full channel
30min first full channel
isolated

Make a profile, because it might hardfail:)
I need to know the borders.
On our tests from now, zero voltage zero timings touching.



EDIT:
Let me know how much time you have today
Else do longer tests (hours) until tomorrow.

Foundational change (training off) needs ~90-150min
Slopes change needs 4.5-6 hours stability.
Too early for that~
Slow and steady.
No shifting and skewing till foundation is perfect and DFE ontop of this foundation, is stable/supportive.
No PLL skewing and XOC till slopes are perfect too.

CPU1P8 @ 1.9 is already an exception, as that generally messes with SA & VDDQ.
I don't allow anything more than this. This one only because you have good cooling, I can make an exception.
Thank you!
Unfortatley I had to leave yesterday, but I will try now the suggestions.
Tbh I never tried to set AUX to 1.8V, maybe I could even pass without that.
I hope i got it right:
R0 main Subchannel A
R1 2nd physical side subchannel A
R2 Main Subchannel B
R3 2nd physical side subchannel B
R4-R7 ~ Slave physical slot.

RTL layout ≠ Physical Board Layout
A0 & A4 ~ Boardlayout
≠ to R0+R1 & R6+R7
Sometimes A0 & A1, sometimes A0 & A4.
This is too high to me. :d Maybe it's better to leave them on auto when I am playing with half MC links.
Let's see how the RON's work. :)

This is too high to me. :d Maybe it's better to leave them on auto when I am playing with half MC links.
Let's see how the RON's work. :)
Just writing it out once, soo whoever stalks ~ knows :)
Because you keep R4 to R7 off
You want to also keep _DR off.

Just write it out once, soo whoever stalks ~ knows:)
Because you keep R4 to R7 off
You want to also keep _DR off.
I see. I will turn them off when we are done.
Now running the first slot with RON's set.
Y dropped it.

Started testing the second slot. It starts nicely with the RON setting.

Update:

Second slot did the job.



Should I try MC00 with 40/48 too?

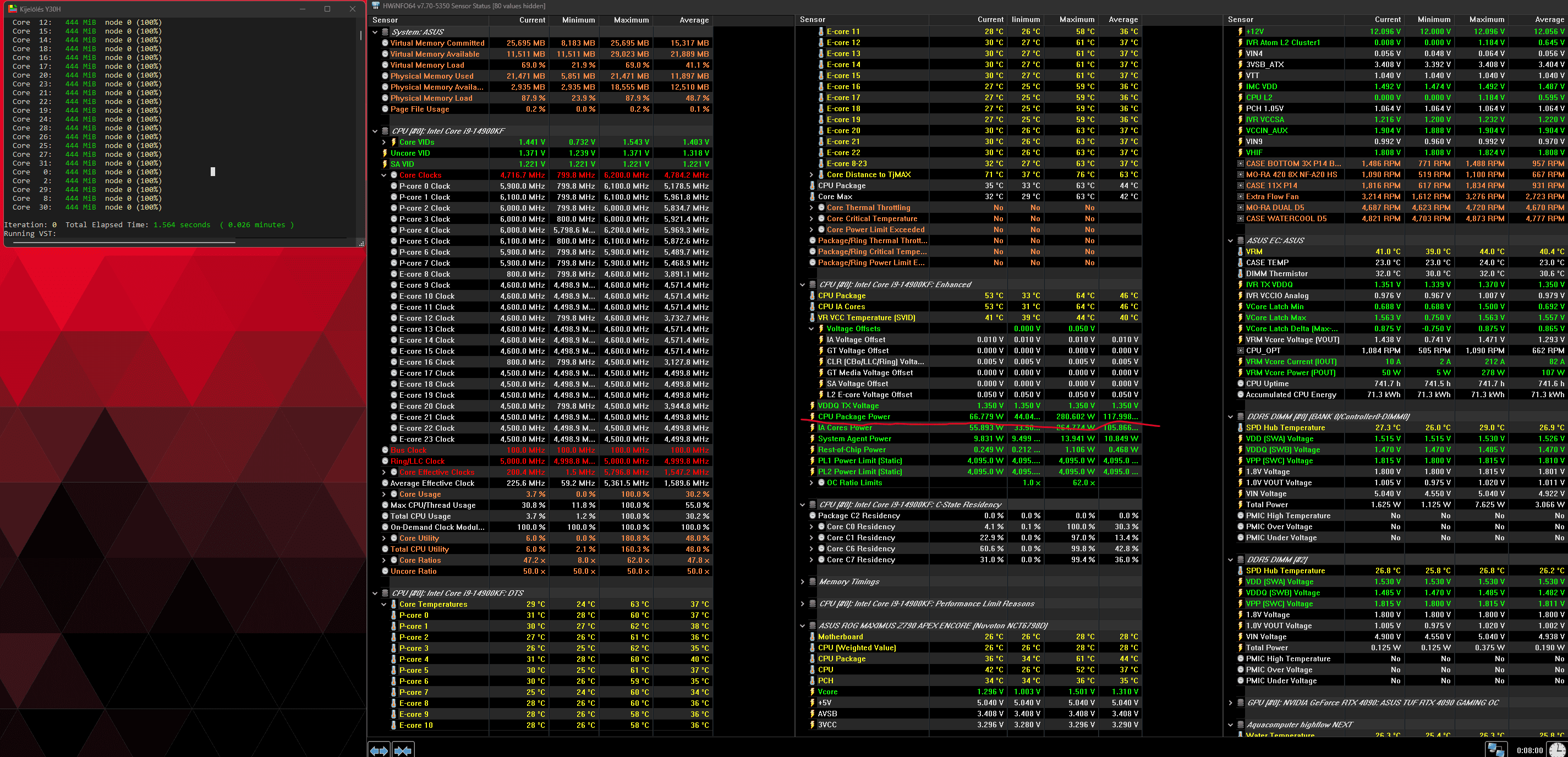

Update:

Slot A with RON 40/48 on MC00
VST is fluctuating, but it's running with TVB on 58X, so maybe I have some ups and downs in clockspeed as the coolant heats up.
VT3 is stable, always runs on 57X.

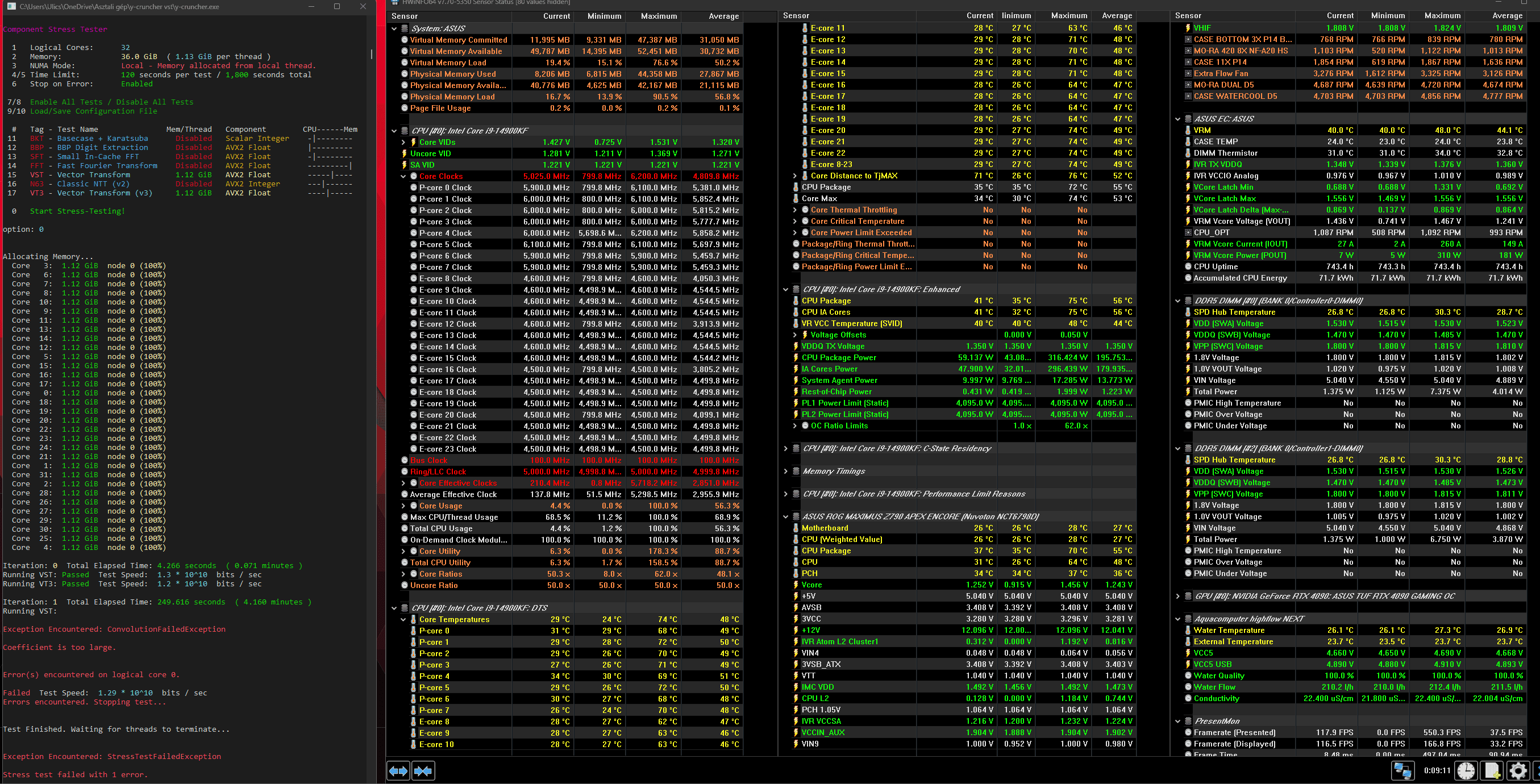

Out of curiosity I enabled both slots with higher test file size.


Zuletzt bearbeitet:
Good idea to test slot one by one, but I expect that you don't have to plug out a ram stick, if I remember it correctly there is a bios setting for , only thing is I forgot about it, so my question here is - what is it called? THX
Here you have it:
bottom of the DRAM timing configuration menui.

Képernyőkép 2024-02-05 083151.png

Controller 0 Channel 0/1 is SLOT A, Controller 1 Channel 0/1 is SLOT B.

Should I try MC00 with 40/48 too?

Update:

Slot A with RON 40/48 on MC00
VST is fluctuating, but it's running with TVB on 58X, so maybe I have some ups and downs in clockspeed as the coolant heats up.
VT3 is stable, always runs on 57X.
We have as layout
MC00
MC01
MC00
MC01
for both dimms.

Each subchannel per dimm gets one MC-Link :)

Yes, but only MC00 and MC01 RON could be set.
The good thing I was able to pass both with the foundation we have.
Yes ?
Well only one set will work.
Soo needs longer testing duration

It rather looks like it got worse
48ohm is weak, i expected one to fail tbh.

How does 40-34-34-40 behave ?

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
