[hardwareLUXX Modding-Contest 2025] "lost experiment" - karta03

[karta03]

Hallo liebe Community,

ich freue mich, dieses Jahr bei dem Contest dabei sein zu dürfen. Thematisch möchte ich den Casemod um die Idee eines Versuchsaufbaus gestalten, welcher in einem verlassenen Labor gefunden wurde ("lost place"). Passend dazu werde ich auf Materialen wie Holz und Edelstahl setzen, bei der Beleuchtung kommen statt LEDs Glühlampen zum Einsatz. Das zentrale Stück des Mods soll eine Wasserkühlung werden, hierfür möchte ich die AiO umbauen und daraus einen custom-loop basteln. Für die Verrohrung werden Kupferrohre eingesetzt. Diese stellen dann auch den eigentlichen Versuchsaufbau dar.

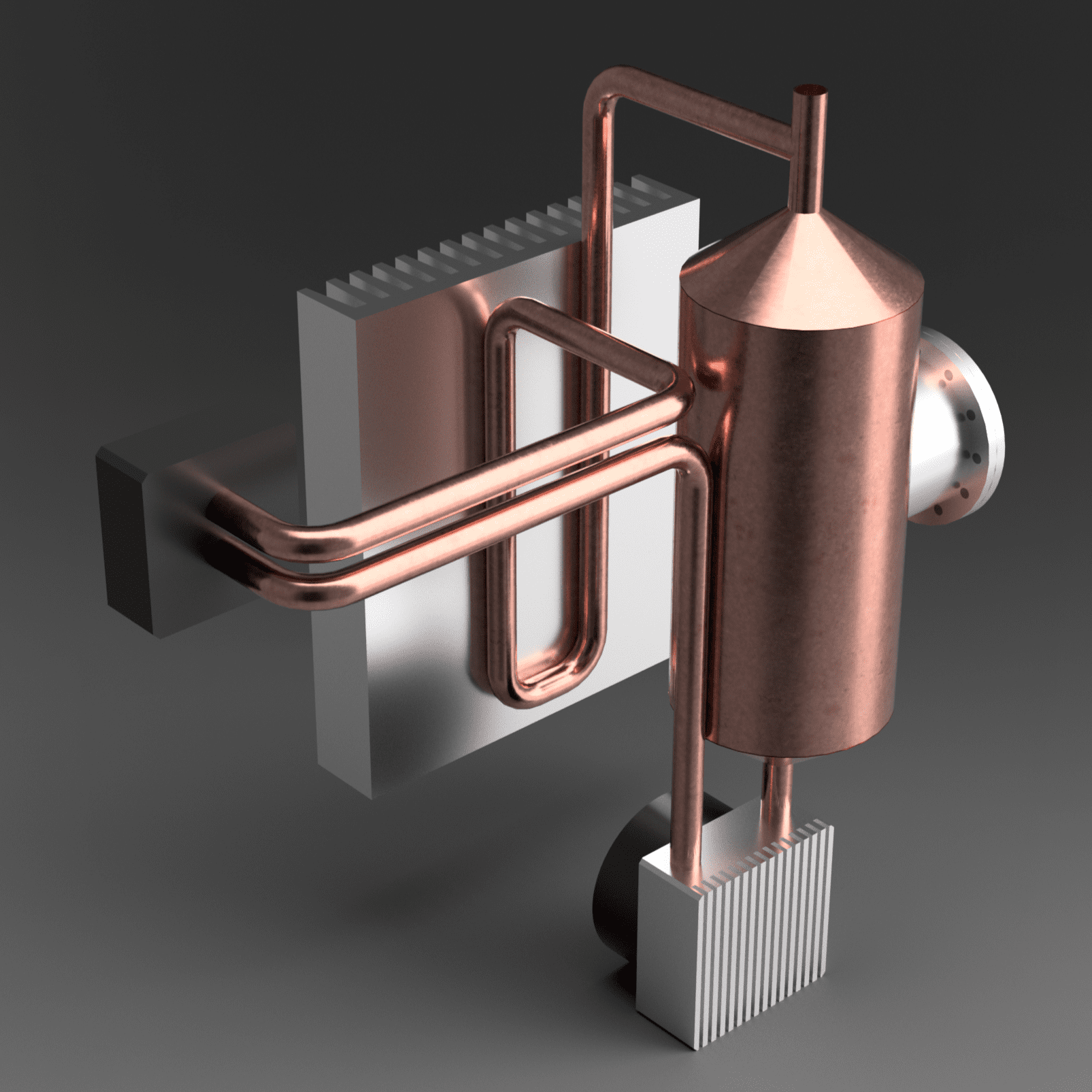

Anbei eine Skizze, in welche Richtung es gehen soll:​

Ergänzt wird die Wasserkühlung mit diversen analogen Anzeigen für Temperatur, Druck usw. Ich möchte viele Materialien einsetzen, die nicht gerade üblich für den Einsatz in PCs sind. Im Gegensatz zu meinen letzten Mods werde ich die Form des Gehäuses größtenteils beibehalten, es kommen jedoch ein paar Anbauten dazu.

​



[Robert_JJ4]

Da bin ich echt schon gespannt drauf. Mit Acryl muss man ja schon sauber arbeiten, aber mit Kupfer ist das nochmal eine ganz andere Herausforderung 😍



[Yargen]

Sehr spannend, da bin ich mal auf die praktische Umsetzung gespannt. Ich bin da ja relativ furchtsam, gerade was Dichtigkeit und Druck angeht merke ich einfach, dass ich da lieber die Finger davon weg lasse Hast du denn eine Möglichkeit, die individualisierten Teile produzieren zu lassen?



[karta03]

Ich durchforste aktuell Kleinanzeigen und eBay nach alten Kupferteilen die in etwa meiner Vorstellung entsprechen. Im Notfall bestelle ich mir Kupferblech und biege/Löte mir den Kessel selbst zurecht.
Die Dichtigkeit wird dann natürlich mit Druckluft geprüft, bevor ich die Hardware unter Wasser setze



[Da_Maddy]

Klingt nach einem interessanten Konzept und wenn Du löten kannst, sollte Dichtigkeit auch funktionieren.
Bin gespannt wie es nachher aussieht, so was Retro / Steam Punk angehauchtes hat seinen Charme



[richu006]

Sehr geil!

ICh plane ebenfalls die AIO zu zerlegen und in einen Custum loop um zu wandeln...

Evtl. Können wir einander dann disbezüglich tipps geben, was geht und was mam besser nicht tut hehe.

Aber auch sehr geiles projekt!

Hut ab vor den kupferrohren. An Kupfer hab ich mich noch nicht getraut



[karta03]

Das wäre natürlich super wenn wir uns da austauschen können! Je nach Aufbau werde ich vermutlich nur die Bodenplatte nutzen und einen Deckel fräsen.



[richu006]

Das wäre natürlich super wenn wir uns da austauschen können! Je nach Aufbau werde ich vermutlich nur die Bodenplatte nutzen und einen Deckel fräsen.

ich hätte als absoluten notfallplan sogar gedacht evtl nur das Display der AIO zu verwenden xD... aber ob und wie sich das alles umbauen lässt, wird sich zeigen sobald die AIO da ist.

Am schönsten wäre ja etwas wie bei Alphacool... einfach normale G1/4" Gewinde.... dann könnte man einfach fittinge dran schrauben und fertig. Leider fürchte ich, dass etwas mehr "Bastelarbeit" notwendig sein wird. Mal abwarten xD



[karta03]

Also bei Alphacool kam zumindest bei mir nur heiße Luft an, da ist die AiO schonmal eine große Verbesserung



[karta03]

Passend zum Thema hier das erste Experiment:

Hierbei handelt es sich um den ersten Versuch einer selbstgebauten Schlauchpumpe. Leider mit mäßigem Erfolg, da der Wasserkühlungsschlauch viel zu Starr ist und nicht ausreichend abdichtet. Ein flexiblere Silikonschlauch ist bereits auf dem Weg.

Die Pumpe soll später in die Front des Gehäuses integriert werden und sichtbar bleiben.



[Spezialbeauftragter]

Ok, welches Krankenhaus hat jetzt ein funktionierendes Dialysegerät weniger?



[Yargen]

Das war tatsächlich auch mein erster Gedanke 😉 Aber die Idee ist trotzdem witzig, ich frage mich halt, wie hoch die Laufrate wird und wie viel Rückfluss da wäre.



[karta03]

Der Durchfluss dürfte echt etwas knapp werden. Falls es nicht reichen sollte, nehme ich die Pumpe von der AiO mit in den Kreislauf.



[richu006]

sehr geile Idee... ich hätte eher bedenken bezüglich der "langlebigkeit"... aber für nen Contest auf jedenfall sehr geil. Danach kann man das Ding später ja immer nötigenfalls ersetzen falls irgendwann nötig. HAst du den die AIO schon zerlegt? Schläuche abgeschnitten oder so? das interessiert mich fast am meisten, was sich da so machen lässt? xD



[karta03]

Ich hab einiges recherchiert und bei einem Silikonschlauch dürfte es wohl ganz gut aussehen, was die Langlebigkeit angeht - hoffe ich zumindest!

Die AiO werde ich die Tage erst zerlegen, ich berichte dann



[Neo111430]

Wir haben Förder Pumpen in unseren Anlagen mit selben System der Förderung. Bei uns nur für Dosierungen zuständig, nicht für Kreislauf aber die laufen locker 2000 und mehr Stunden. Meistens ist das der Schlauch was aufgibt wegen Chemischen Reaktionen.



[karta03]

Das klingt doch vielversprechend! Da im Loop ja auch nur Wasser sein wird, sollte der Schlauch auch nicht chemisch angegriffen werden.



[legendMOD]

ich hätte eher bedenken bezüglich der "langlebigkeit"... aber für nen Contest auf jedenfall sehr geil.

Dieses Pumpenprinzip (oder hier) wird auch in der Lebensmittelindustrie eingesetzt. So kommt das zu fördernde Produkt lediglich mit dem Schlauch in Kontakt.



[karta03]

Das Gehäuse ist mittlerweile angekommen! Optisch finde ich es echt ansprechend! Es ist aber schon größer, als erwartet

Für den "Reaktor" habe ich lange nach passenden Rohren bzw. Behältern aus Kupfer oder Messing gesucht. Leider war nie etwas in der passenden Größe dabei, oder es war viel zu teuer. Selbst Bleche in der richtigen Stärke waren kaum zu finden, weshalb ich mich spontan für eine andere Lösung entschieden habe, als ich im Baumarkt war

Die Teile kommen bereits ab Werk mit passenden Dichtungen. Ans T-Stück kommt späte eine Acrylscheibe, um ins Innere sehen zu können. Von Außen wird alles natürlich noch hübsch gemacht und lackiert. Ich bin aber froh das Thema AGB abhaken zu können, ich freue mich schon aufs Befüllen



[Toseman]

Kleine Vorwarnung zum Thema HT Rohre lackieren: Gefühlt hält auf dem PP irgendwie gar nix.

Probier das also besser rechtzeitig aus, damit ggfs. noch Zeit für Alternativen bleibt...



[error126]

falls es doch Kupfer sein soll, schau dich nach defekten Durchlauferhitzern um... die haben in der Regel die Heizeinheit in einem Cu Rohr mit 5 - 6 cm Durchmesser



[karta03]

@Toseman

Danke für den Tipp! Ich bin davon ausgegangen, dass es PVC wäre, aber tatsächlich ist es PP. Vielleicht umhause ich es komplett mit etwas anderem, was sich besser bearbeiten lässt.

@error126

Interessant, aber das wäre vermutlich noch etwas zu klein. Die Kunststoffrohre haben den doppelten Durchmesser und füllen das Gehäuse doch ganz gut aus



[Toseman]

Ich bin davon ausgegangen, dass es PVC wäre

Die orangenen KG Rohre sind aus PVC, aber evtl. nicht im passenden Durchmesser zu bekommen...



[Neo111430]

Die orangenen KG Rohre sind aus PVC, aber evtl. nicht im passenden Durchmesser zu bekommen...

Gibt es genau so 110mm. Standard. Ganz Normales KG/KGEA Abzweig gibt es überall für unter 10€.

Das PP,PE,HT,PETG lässt sich auch lackieren, es ist aber mühsam und aufwendig. Richtig Schleifen, Primer vielleicht sogar 2 x, Grundierung und dann lackieren. Ob es auf Dauer hält ist dann auch fraglich. Einfacher und günstiger wird es am ende mit PVC werden



[karta03]

Kommen die KG Rohre denn auch standardmäßig mit Dichtungen, oder werden die eher geklebt? Ich habe mal die Dichtigkeit der PP Rohre getestet, und da sind mir die Abdeckungen schon bei 0,2 Bar Druck abgeflogen. Die würde ich daher sicherheitshalber auch noch zusätzlich fixieren wollen.



[Toseman]

Die Dichtungen sind immer dabei. Aber "Druckfest" sind die Steckverbindungen auch nicht.
Es gibt "Tangit PVC-U" Kleber für die druckfeste Verklebung von PVC-Frischwasserrohren.
Den bekommst in jedem besseren Baumarkt und der sollte das eigentlich hinbekommen.



[Bulletpr00f]

Und mit feinem Schleifpapier anrauen und dann mit Plastidip drüber? Hab bisher kaum Oberflächen gefunden, an denen Plastidip nicht hält



[karta03]

Klingt eigentlich vielversprechend, wobei es vermutlich günstiger wäre die Rohre einfach gegen welche aus PVC zu tauschen



[Da_Maddy]

Hatte damals fürs Auto so ne Haftgrund / Haftverbesserer Dose... gibt's bestimmt auch noch, aber gleich aufs "bessere" Material hat mehr Charme



[ivory2k14]

Abo ist raus! Die AIO zerlegen klingt gut da kann ich mir einige Tips von euch holen.
