[hardwareLUXX Modding-Contest 2018] Yargen The Black Raven

Yargen

Enthusiast
Thread Starter
Mitglied seit
01.12.2016
Beiträge
1.096
Ein guter Anfang braucht Begeisterung, ein gutes Ende Disziplin



So, hier mein erster Eintrag zum Worklog des Projektes „The Black Raven“ Ich freue mich total als Teilnehmer am Contest teilnehmen zu dürfen und bin sehr glücklich, dass mein Konzept das Vertrauen der Jury erworben hat. Ich werde mein bestes geben, damit sich das Vertrauen auch auszahlt !

Vielen Dank an die Sponsoren der Hardware, Cooler Master, MSI, AMD, G.Skill, Seagate und natürlich LG für den Monitor

Die Planungen laufen schon auf Hochtouren, die Geräte sind bereit, der Keller ist aufgeräumt um den Platz zu haben und dem nächstgelegenen Baumarkt ein Besuch abgestattet :) Mal sehen was da an MDF Platten und so vorhanden ist...Sleeves sind auch bestellt, die müssten die Tage eintreffen.
Nun zum eigentlichen Konzept:
Der Casemod wird sich an der Aegis Dynamics Sabre Raven aus Star Citizen orientieren, für alle die nicht wissen, welches der vielen Raumschiffe es ist, hier eine kleine Erfrischung:
https://youtu.be/ZnMdQXl0vyg
Alternativ wer sich lieber die Bilder anschaut kann hier fündig werden:
https://robertsspaceindustries.com/pledge/ships/sabre/Sabre-Raven

Das Raumschiff ist ein (für Star Citizen Verhältnisse) recht kleines Raumschiff, ein Ein-Mann/Frau-Jäger. Es ist zwar kein dediziertes Stealth Schiff, jedoch werden im Spiel die IR Emissionen im Vergleich zu den Schwestermodellen deutlich niedriger sein. IR Emissionen dienen in Star Citizen dazu, zu bestimmen, wie viel Infrarot Strahlung ein Raumschiff abgibt. Je höher die IR-Signatur, desto höher die Erkennungsreichweite für Sensoren von anderen Schiffen. Eines der Alleinstellungsmerkmale dieses Raumschiffs ist, dass es zwei EMP-Generatoren an Bord hat, die dazu genutzt werden können entweder kleinere Schiffe für eine Zeit lang komplett außer Gefecht zu setzen, oder bei größeren Schiffen im Rahmen einer Hit- and Run Taktik Schiffsbereiche lahmzulegen. Dies soll beispielsweise dafür genutzt werden können, um Schleusen lahmzulegen und es einer Streitmacht zu ermöglichen, das Schiff zu entern. Das Schiff ist im Moment nicht zu kaufen, da es im Rahmen einer Promotion mit Intels Optane Laufwerken als Code beilag. Ein anderer Unterschied zu den "regulären" Sabre Varianten ist, dass die Sabre Raven über Starrflügel statt über die einziehbare Flügel der Sabre verfügt. Somit ist quasi nur noch das Cockpit identisch, da der Antrieb und die Flügel völlig überarbeitet wurden.

Das Mod wird vermutlich relativ komplex werden, da die Sabre Raven quasi keine geraden Flächen besitzt, sondern alles entweder schief oder abgerundet oder beides ist. Da kommt ne Menge Feilarbeit auf mich zu. Ich habe auch geplant ein paar elektronische Gimmicks zu verbauen, aber dazu später mehr.
Da ich den Wunsch gehört habe, mal konkreter zu werden, hier mal die Grundidee:
Ich werde als Ausgangsbasis das Cooler Master H500M verwenden, da es so unglaublich viel Beleuchtung hat, dass man gar nicht umhin kommt, da ein Beleuchtungskonzept zu verwenden und das Thema RGB zu umarmen. Persönlich war ich bisher immer eher in der Richtung möglichst aufgeräumt unterwegs, aber ich freue mich wie ein Kind darauf, mal völlig "übertrieben" das Thema RGB auszuloten. Das Thema Wasserkühlung werde ich nicht weiter verfolgen, da ja bei dem Hardware Paket unter anderem ein sehr cooler Lüfter in Form des Cooler Master MA610P dabei ist, der mir ganz gut in meinen Kram passen wird. Die Idee für den Innenausbau des Gehäuses ist es, das Aussehen und Gefühl eines Windkanals einzubauen. Dazu wird auf die eine oder andere Weise (selbstgebaut oder 3D gedruckt) ein Modell der Sabre Raven in das Gehäuse gehängt, komplett mit dazugehörigem Piloten. Dieses Modell wird zwischen den oberen ARGB Frontlüfter und den vorderen CPU Lüfter gehängt, um auch wirklich im Windkanal zu sein. Die Lüfter werden eventuell noch hinten kleine Seidenstücke angeknotet oder geklebt bekommen um den Luftstrom sichtbar zu machen.
Da das Gehäuse an fast allen Seiten Glas besitzt, werde ich oben in die Glasdecke eine Zwischendecke einziehen, und hier eine Landebahn mit LED Streifen einbauen, die umschaltbar sind, zwischen Landebahnbeleuchtung und statischer fünf-Punkt Beleuchtung in Anlehnung und Farbgebung des Raumschiffs. Die verwendeten Farben für das Casemod werden die Farben sein, die auch beim Raumschiff verwendet werden, also unterschiedliche Blautöne, Weiß, Rot, Grau und Schwarztöne. Das I/O Panel und evtl. noch andere Teile werde ich mit Carbonfolie bekleben, um das Gefühl für unterschiedliche Werkstoffe hervorzurufen.
Die Front wird unten mit einer Silhouette des Antriebs versehen, und oben kommt die Raven eingeflogen. Das wird (aktueller Stand) beides aus Plexiglas gefertigt.


Die Grafikkarte (MSI GTX 1070 TI 8G): [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven
Die CPU (AMD Ryzen 2700x): [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven
Das Mainboard (MSI B450 Pro Carbon): [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 2
Die CoolerMaster Hardware [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 2
Update 07.11[hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 2
Update 12.11: Gehäusefront[hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 3
Update 12.11: Sabre Raven 3D Prints[hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 3
Update 14.11: Folierung I/O Panel[hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 3
Update 15.11: Überarbeitung hintere Abdeckungen und Beginn Landebahn, Erhalt G.Skill Trident Z und Seagate Barracuda 2x 8TB Festplatten[hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 3
Update 17.11: Beginn Lüfterüberarbeitung [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 4
Update 24.11: Fertigstellung CPU Lüfter [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 4
Update 25.11: HDD Abdeckung [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 5
Update 27.11: Cable Sleeving [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 5
Update 30.11: HDD Abdeckung 2 [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 5
Update 03.12: Innenverkleidung [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 5
Update 07.12: Entwurf Landebahn und Mainboard [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 6
Update 11.12: Fertigstellung Landebahn und Mainboard [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 6
Update 12.12: G.Skill Trident Z Modding, Erhalt kaputter RAM [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 6
Update 14.12: Beginn Zusammenbau [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 7
Update 16.12: Lüftermodding [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 7
Update 17.12: Dekoplatte [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 7
Update 22.12: Erstes mal in Betrieb [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 7
Update 24.12: Ausgestaltung der Front [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 8
Update 27.12: Fertigstellung der HDD Abdeckung https://www.hardwareluxx.de/communi...argen-black-raven-1213263-8.html#post26709102
Update 31.12: Beginn Monitormodding [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 8
Update 09.01: Monitormodding 1 [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 8
Update 10.01: Monitormodding 2 [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 8
Update 11.01: Das große Finale [hardwareLUXX Modding-Contest 2018] Yargen The Black Raven - Seite 8

Mein Star Citizen Clan https://phoenix-interstellar.de/

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Großes Update 30.10: Die erste Hardware von MSI ist da ! Ich habe mich gefreut wie ein Schneekönig beim Auspacken !



Nachdem ich die Hardware erst einmal kontrolliert habe..




...und mich weiter gefreut habe...
...habe ich mein Gravurgerät von Proxxon ausgepackt und mir erstmal ein Stilechtes Glas für die Modding Arbeiten graviert


Und dann ging es auch schon an die "echte" Arbeit: Grafikkarte auseinandernehmen:

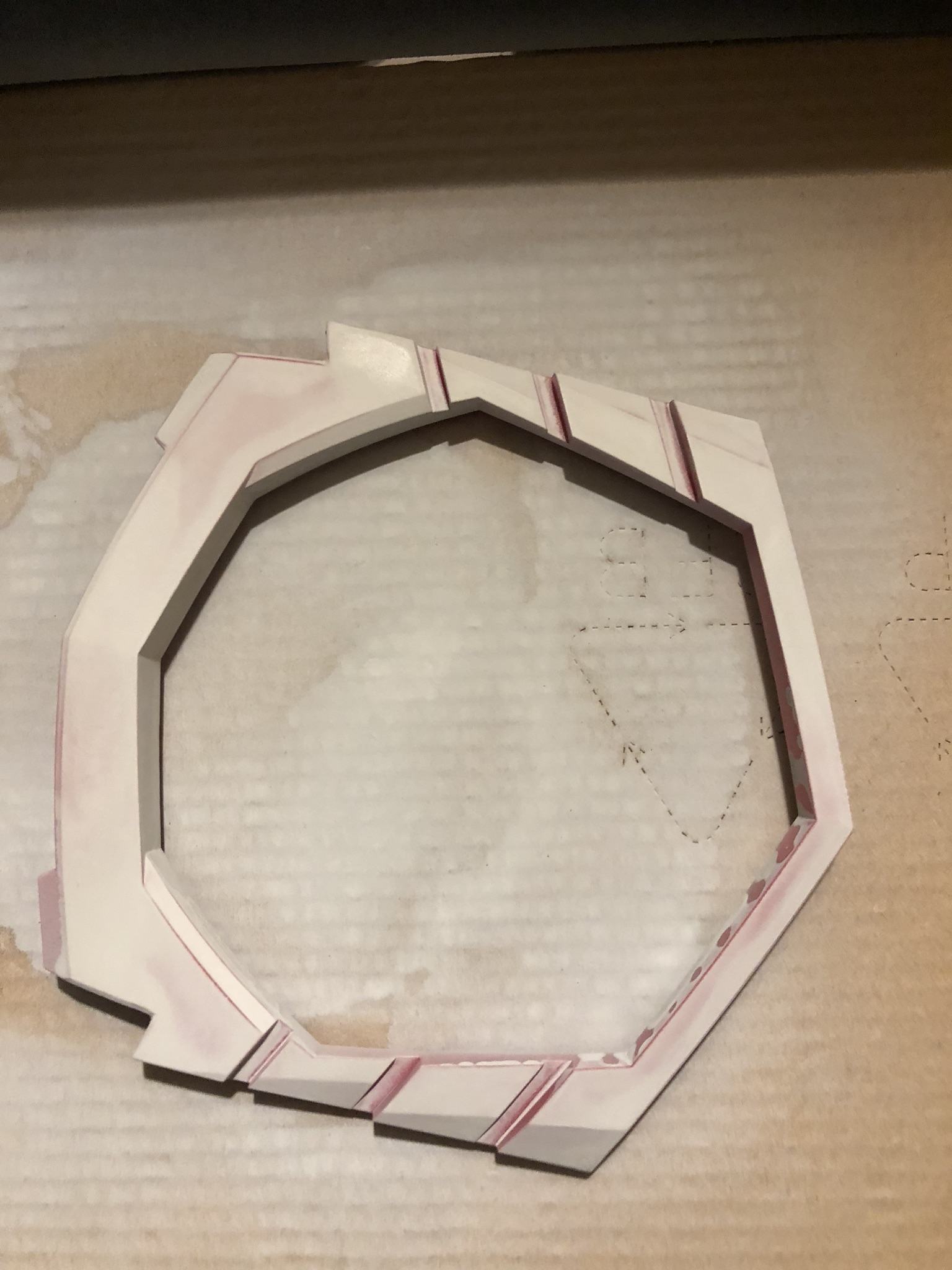

Die Lüfterblende wurde dann, als ich sie fertig auseinandergenommen habe erstmal grundiert

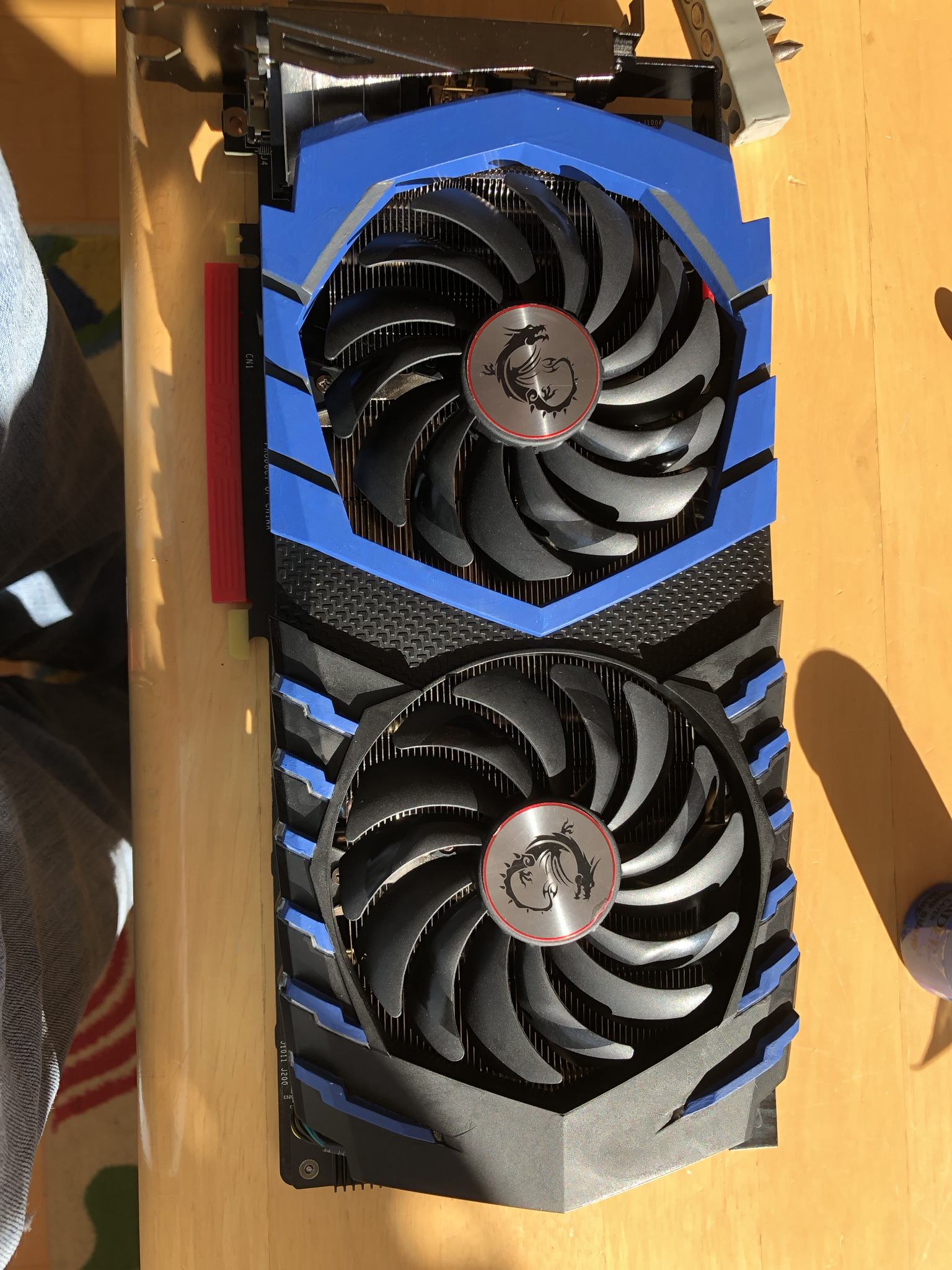

Update 31.10: Inzwischen habe ich die Grafikkarte bemalt und wieder zusammengebaut, sie passt jetzt farblich zum angestrebten Schema.
Die verwendeten Farben sind Blau, Dunkelgrau, Silber, Schwarz



Zur Grafikkarte selber: Die Grafikkarte ist eine MSI GTX 1070 TI 8G mit (wer hätte es gedacht) 8192mb RAM. Der Basistakt läuft bei 1607MHz, der Boost Takt bei 1683MHz. Der Lüfter bleibt unter 60°C passiv, was für Windows arbeiten natürlich klasse ist. Leistungstechnisch sortiert sich die 1070 TI leicht über der "normalen" 1070 ein, und etwas unterhalb der 1080. Also etwas langsamer als eine aktuelle 2070, aber damit immer noch eine der schnellsten Grafikkarten auf dem Markt. Da es im Moment weder Spiele mit DLSS noch mit Raytracing gibt, lasse ich die Tensor und RTX Kerne da jetzt mal außen vor ;) Ich habe die Grafikkarte wie gesagt gestern auseinandergenommen, das war auch kein größeres Problem, hat sich alles gut trennen lassen und die Schrauben waren auch alle sauber gefräst und gerade. Heute (31.10) habe ich dann die grundierten Verkleidungsteile genommen, und in verschiedenen Schritten auf mein angestrebtes Farbschema umbemalt. Das ganze habe ich mit Games Workshop Farbe getan, damit arbeite ich auch bei dem Brettspiel Star Wars Armada, auch wenn da die Raumschiffe sehr viel kleiner sind ;) Das ganze hat auch gut geklappt, ich musste ein paar mal drüber gehen mit der Farbe und zwischendrin immer trocknen lassen, aber das war völlig okay. So hat das ganze halt irgendwie 3.5h gedauert bis ich mit dem Ergebnis zufrieden war, aber das bin ich schon gewohnt. Die Ränder an den ehemals rotglänzenden Plastikstreifen habe ich mit Silber unterlegt um einen kleinen Blickfang zu geben. Die Schräge Fläche bei der großen Verzierung und die Vertiefungen zwischen den Schrägen habe ich dunkelgrau lackiert um das rein blaue zu brechen. Außerdem ist das etwas, was in der Mod immer wieder vorkommen wird, da die Raven auch dunkelgrau/schwarz/blau gehalten ist.


Anhänge

  • IMG_0368.jpg
    634,2 KB · Aufrufe: 248
  • IMG_0369.jpeg
    190,4 KB · Aufrufe: 237
  • IMG_0370.jpeg
    363 KB · Aufrufe: 242
Zuletzt bearbeitet:
Ha! :d
Dann muss ich meinem Freund den Mod zeigen wenn es soweit ist, der spielt das nämlich hin und wieder und schwärmt da immer von was man da für tolle Sachen machen kann :d

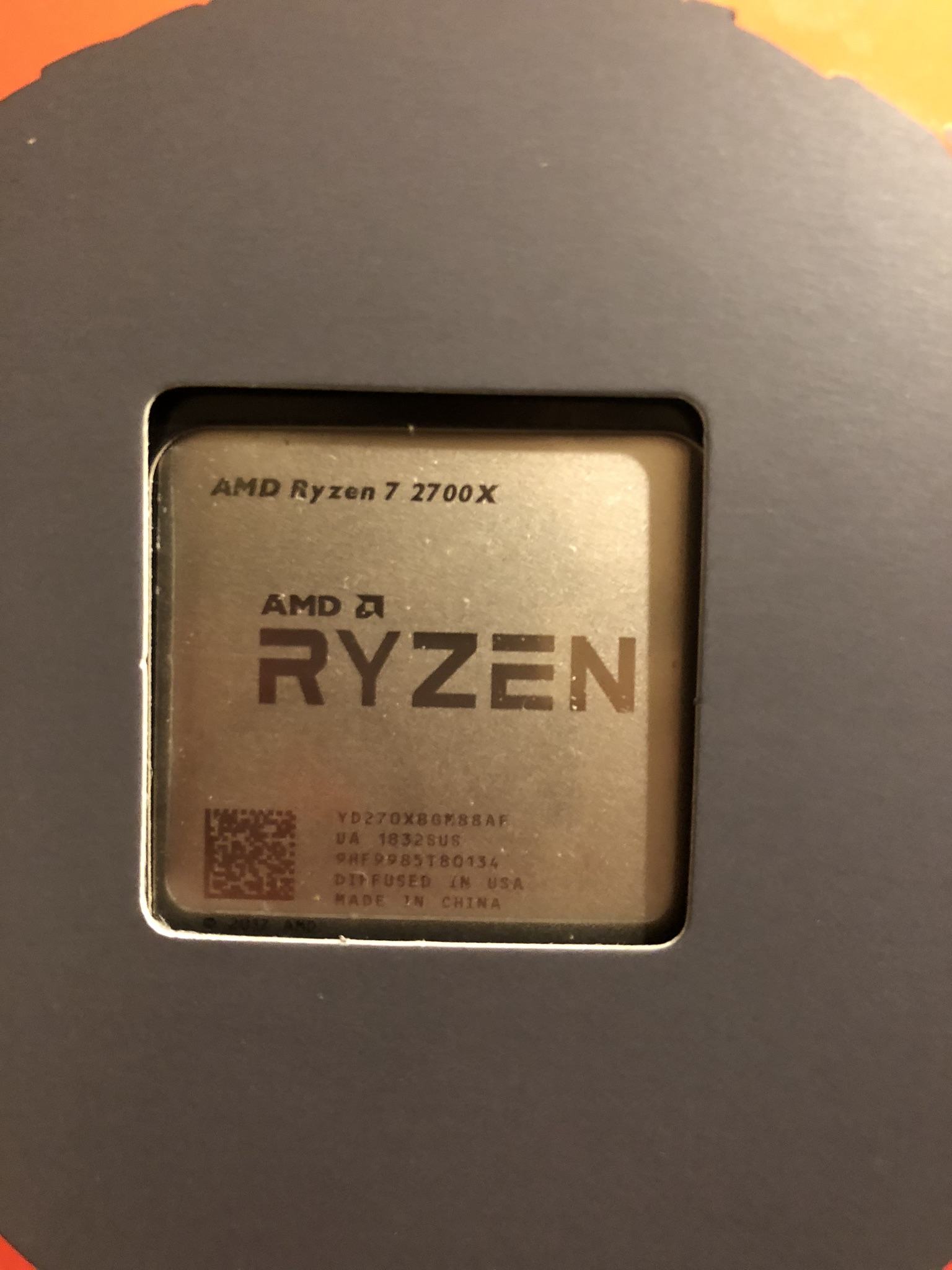

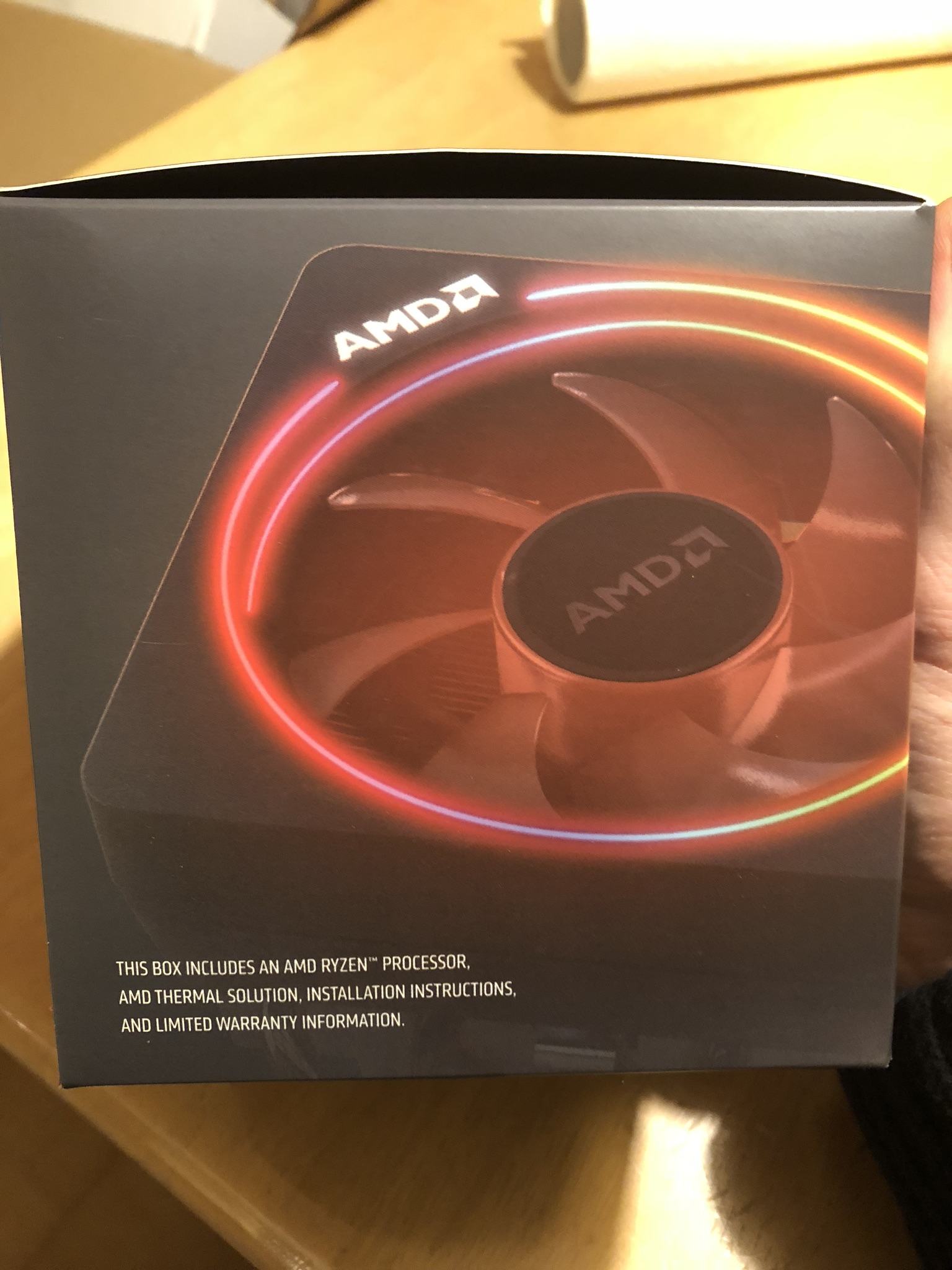

Heute (31.10) kam dann auch die CPU an: Überaschenderweise war es nicht (wie im Wettbewerb ausgeschrieben) ein AMD Ryzen 5 2500x sondern...*trommelwirbel* ein Ryzen 7 2700X *muahahah* Damit wandert die schnellste "normale" also Nicht-Threadripper-AMD CPU in das Projekt. Ich freue mich gerade richtig :d Der Prozessor hat 8 Kerne und taktet standardmäßig mit 3,7GHz Taktfrequenz, im Boostmodus mit maximal 4300MHz. Unterstützt wird RAM bis 2933MHz, also sollte das mit den (zu erwartenden) G.Skill Modulen kein Thema werden. Zum Abschluss noch ein Bild mit Verpackung. Die CPU ist Boxed, aber wahrscheinlich werde ich den Boxed Lüfter nicht verwenden, da ja Cooler Master noch einen mitschicken wollte.



Anhänge

  • IMG_0373.jpeg
    185,4 KB · Aufrufe: 229
  • IMG_0375.jpeg
    200,7 KB · Aufrufe: 231
  • IMG_0376.jpeg
    169,1 KB · Aufrufe: 220
Zuletzt bearbeitet:
So, erste Konzeptzeichnung ist online, und auch gleich die zweite Frage: Wer errät das Raumschiff? Wenn ihr es erratet, verrate ich euch den Arbeitstitel des Casemods :)

Ist auch diesmal bewusst etwas schwieriger gehalten damit es nicht wieder innerhalb von 62 Minuten erraten wird ;) Ich sage es mal so: NO STEP ist ein wiederkehrendes Thema bei diesem Raumschiff ;)
Magic Sculp ist bestellt...Lieferdatum irgendwann Mitte November bis Anfang Dezember...na vielen Dank :shake: Naja, dafür ist ein großer Teil des Werks ab heute zu mir mit der Post, aber das ist [REDACTED]

Zuletzt bearbeitet:
Wegen dem Raumschiff frag ich meinen Freund nachher mal, vill errät er es :d
Wie lässt sich das Magic Sculp verarbeiten? Sieht interessant aus.

Das ist so ähnlich wie Ton, nur dass man es nicht brennen muss. Lässt sich circa zwei Stunden bearbeiten. Bin mal gespannt ob dein Freund es errät, wenn nicht poste ich morgen mal einen nächsten Tipp

Zuletzt bearbeitet:
Meine Zocker Gruppe befragt, 890 JUMP von Origin? :d

Oh das hört sich interessant an, muss ich mir mal merken. Ich habs mit Ton der an der Luft aushärtet probiert, der rotz ist aber andauernd gerissen beim trocknen. Sehr lästig

Leider falsch 😏 Nächster Tipp: Es ist ein Schiff von Aegis
Ja mal schauen ob ich das überhaupt verwende, das ist jetzt eher auf Verdacht bestellt, aber lieber hab ich es als dass ich dann später ohne da stehe :)

Zuletzt bearbeitet:
Die Kandidatin hat 100 Punkte 👍 Jo, wird sich an der Sabre Raven orientieren

Gehen nicht auf mein Konto, wusste eine aus unserem Clan :d
Na da bin ich mal gespannt wie du die Optik auf das Gehäuse übertragen willst.

Hat sich erledigt, habe jetzt mal ein paar Konzeptzeichnungen online gestellt

Zuletzt bearbeitet:
Wird das ein Worklog oder ein Ratespiel? :d

Wieso nicht gleich von Anfang an, alle Details zeigen oder soll der Leser sich am Ende ernsthaft durch mehrere 100+ Seiten durchkämpfen?

Hm, technisch korrekt, aber es geht um den Teil des Raumschiffs ;)
@GorgTech: Ich verstehe den Punkt, ich dachte halt, so lange ich noch nichts zu zeigen habe (da mich die Hardware noch nicht erreicht hat, und aufgeräumte Schreibtische jetzt auch nicht unbedingt den hohen Spannungswert haben ;) versuche ich so ein bisschen Leben hier rein zu bringen. Der Stand des Worklogs wird immer im ersten Beitrag aktualisiert, das kam mir wie das logischste vor, da ich es in vielen Worklogs etwas ermüdend fand, mich durch den ganzen Thread zu wursteln. Der Vorteil ist, dass ich mir um Platzhalterbeiträge so keine Sorgen machen muss :d P.S. Dein Punisher Mod ist wirklich gut gelungen:p

Zuletzt bearbeitet:
Richtig :hail: Das ganze werde ich in zwei Teilen aufbauen, der obere Teil kommt vor das Glas, der untere Teil kommt hinter das Glas, mal schauen, vielleicht schaffe ich es sogar, das Glas zu beleuchten, das hängt jetzt noch ein bisschen in der Schwebe :)

Na da bin ich mal gespannt ob der Stil richtig getroffen wird. Interessantes Thema auf jeden Fall.

Ja, der Stil ist auch das Thema mit dem ich mich im Moment am meisten beschäftige (in Ermangelung von Hardware ;) Das sind einfach immer wahnsinnig viele Details die "genau richtig" dargestellt werden möchten. Aber gut, heute geht es zum Baumarkt auf Shopping Tour, dann wird das ganze auch schon wieder etwas greifbarer. Ich poste dann später mal meine Einkäufe. Und eigentlich sollte ja auch irgendwann der Postbote zweimal klingeln...:)

Großes Update: Die erste Hardware ist da, waren jetzt nicht die Teile mit denen ich als erstes gerechnet hatte, aber ich freue mich über alles ;)

Die Grafikkarte ist soweit erstmal fertig bemalt :)

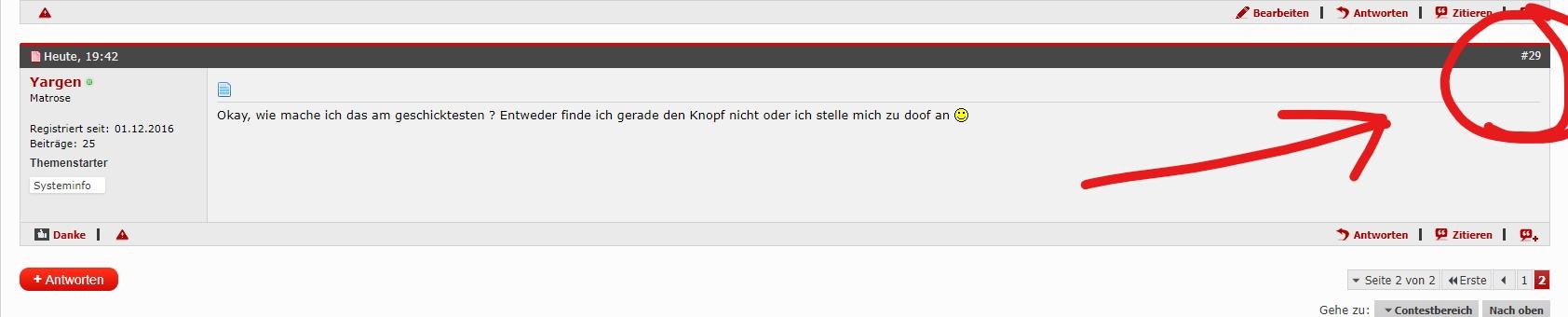

Okay, wie mache ich das am geschicktesten ? Entweder finde ich gerade den Knopf nicht oder ich stelle mich zu doof an :)
