[Projekt] Custom Loop in HAVN420 (mein erster überhaupt)

[papASchlumpf03]

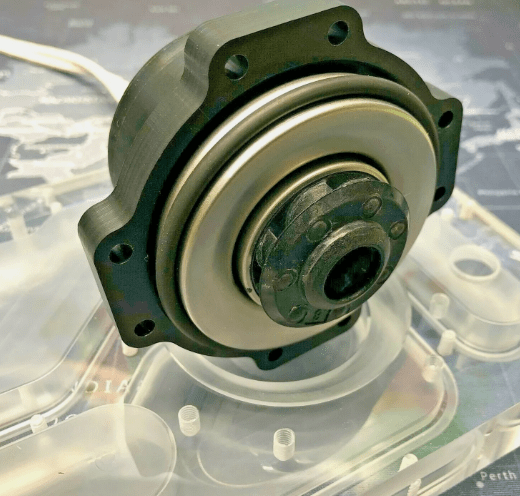

Also es gibt es als Ersatzteil. Habe es bestellt und auf dem Bild sieht der Dichtungsring auch dicker aus als den den ich habe von der Pumpe.



[fucata]

Der Dichtring, den du benutzt hast, ist viel zu groß. Die Nut ist für den Dichtring.



[papASchlumpf03]

Der Dichtring, den du benutzt hast, ist viel zu groß. Die Nut ist für den Dichtring.

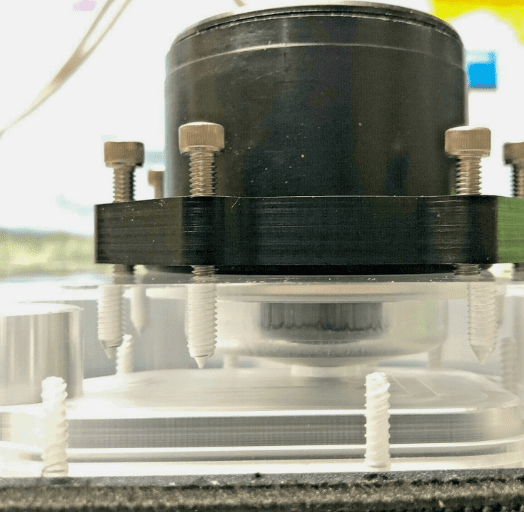

Nein das ist nur ein Beispiel wie schmall er ist, den den ich dort benutzt habe gehört zur Pumpe und dann kannst du direkt über einen abstand der Pumpe drauflegen. Der Oring passt dort schon. Grundlegend also okay dichtet nur nicht genug ab.



[citsejam]

Dass der Drucktest kein Leck anzeigt, aber am Ende Wasser rausläuft ist wild.
Bist du sicher dass du den Kreislauf getestet hast, und nicht einen abgesperrten Bereich (z.b. bei geschlossenem Hahn am Ablasshahn getestet?).
Etwas Luftdicht zu bekommen ist um ein vielfaches schwieriger als wasserdicht.

Für den O-ring hast du ja bereits ne Lösung. Eventuell sogar günstigere Alternative wäre gewesen:
1. Messschieber zum Messen des Durchmessers des Lochs in der Distroplate
2. Messchieber zum Messen des Außendurchmessers der Pumpe
3. Differenz der beiden Durchmesser geteilt durch 2 + 0.5mm -> https://www.hug-technik.com/o-ringe.html



[papASchlumpf03]

Dass der Drucktest kein Leck anzeigt, aber am Ende Wasser rausläuft ist wild.
Bist du sicher dass du den Kreislauf getestet hast, und nicht einen abgesperrten Bereich (z.b. bei geschlossenem Hahn am Ablasshahn getestet?).
Etwas Luftdicht zu bekommen ist um ein vielfaches schwieriger als wasserdicht.

Ich habe es extra an einem noch vorhanden Port auf der Distro getestet, dort direkt das Gerät angeschlossen. Das Wasser ist auch nur ausgelaufen wenn die Pumpe mit im Betrieb war, wenn die Pumpe nicht in Betrieb war war es unten wohl Dich bis zu dem Zeitpunkt wo die Pumpe gearbeitet hat. Alles anderen Verbindungen waren dich da schon recht viel Wasser im Kreislauf war. Es könnte ja vielleicht sein das durch die Vibration der Pumpe und de nicht richtigen Oring dort eine Undichtigkeit aufgetreten ist.

Was den Drucktest anging habe ich gesehen bei den ganzen Youtubern das sie das mit 0,5bar getestet haben, so habe ich das auch gemacht. Oder sollte man den Druck hier erhöhen ? Vielleicht zu wenig für den gesamten Kreislauf ?

Beitrag automatisch zusammengeführt: Heute um 09:14

Für den O-ring hast du ja bereits ne Lösung. Eventuell sogar günstigere Alternative wäre gewesen:
1. Messschieber zum Messen des Durchmessers des Lochs in der Distroplate
2. Messchieber zum Messen des Außendurchmessers der Pumpe
3. Differenz der beiden Durchmesser geteilt durch 2 + 0.5mm -> https://www.hug-technik.com/o-ringe.html

Das ist ne gute Idee und werde ich auch noch mal ausprobieren



[citsejam]

0,5bar ist eigentlich ausreichend. Mehr würde ich nicht testen, vor allem mit Plexiglas im Loop. Manche Teile sind nur bis 0,5bar spezifiziert.
Es kann sein, dass die Undichtigkeit durch die Vibration der Pumpe hervorgerufen wurde. Es ist trotzdem irgendwie seltsam.



[papASchlumpf03]

0,5bar ist eigentlich ausreichend. Mehr würde ich nicht testen, vor allem mit Plexiglas im Loop. Manche Teile sind nur bis 0,5bar spezifiziert.
Es kann sein, dass die Undichtigkeit durch die Vibration der Pumpe hervorgerufen wurde. Es ist trotzdem irgendwie seltsam.

Geht mir nicht anders, bin gespannt wenn der Ersatzring da ist, um das noch mal zu testen. Vielleicht finde ich diese Ring auch noch irgendwo, aber habe echt schon alles abgesucht.
