Colorful arbeitet an Mainboard mit integrierter GeForce GTX 1070

DruckenE-Mail
Erstellt am: von

colorfulAb morgen soll mit der NVIDIA GeForce GTX 1070 der zweite Grafikkarten-Ableger auf Basis der neuen Pascal-Architektur in den Läden stehen – vereinzelt haben die Boardpartner neben der regulären Founders Edition auch schon ihre ersten Custom-Modelle angekündigt. Bei Colorful geht man sogar einen Schritt weiter und packt die GP104-GPU zusammen mit einem Prozessor-Sockel für die aktuellen Skylake-Prozessoren von Intel, zwei Speicherbänken und einer Vielzahl von aktuellen I/O-Ports auf ein Mainboard. Das Colorful B150-GP104 ist eine Hauptplatine mit integrierter NVIDIA GeForce GTX 1070, die der morgen erscheinenden Desktop-Version leistungsmäßig in nichts nachstehen dürfte.

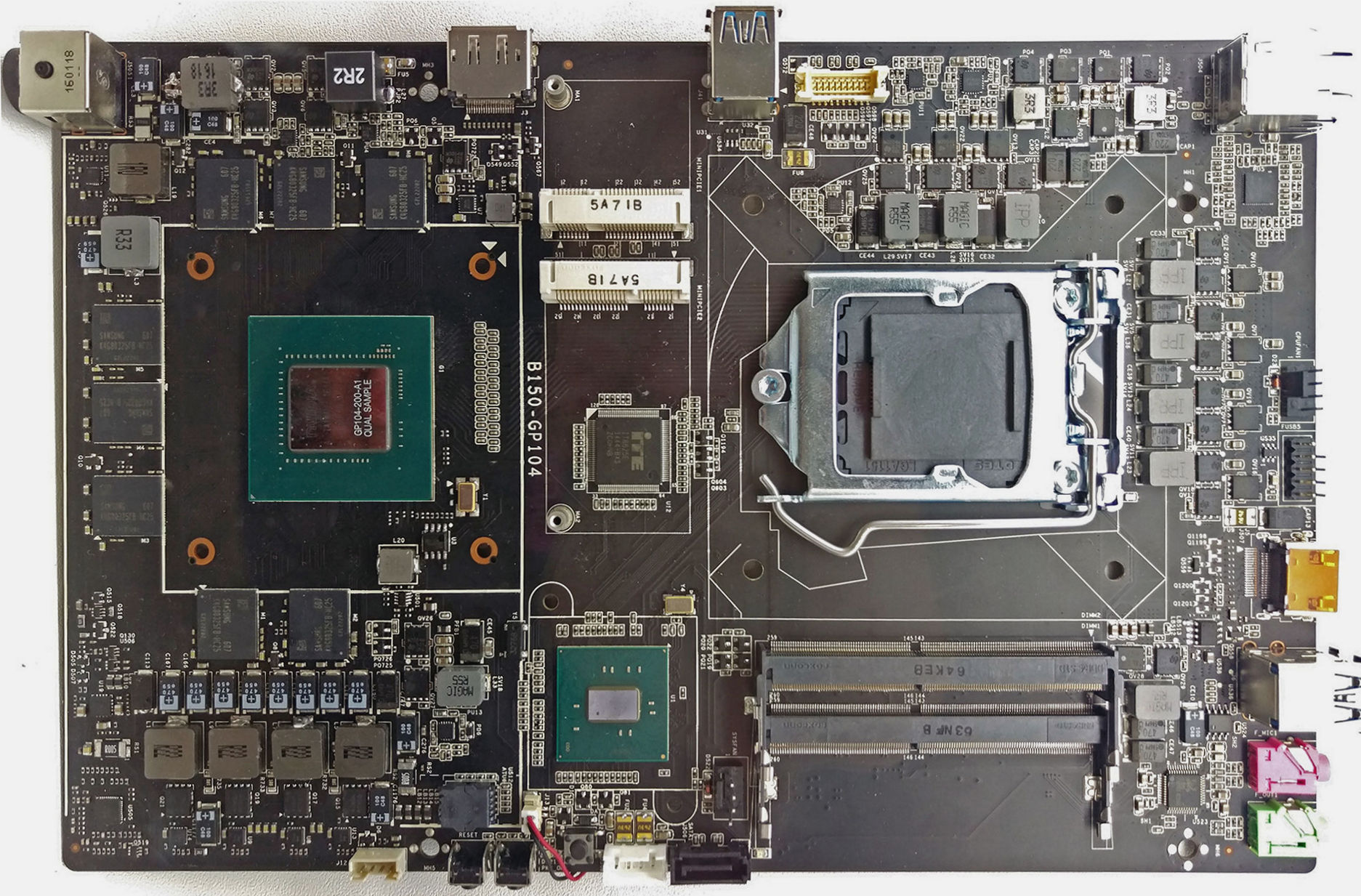

Zur Verfügung dürften auch hier 1.920 Shadereinheiten, 120 Textureinheiten und 64 Rasterendstufen stehen. Einen eigenen Videospeicher bringt die integrierte GeForce GTX 1070 ebenfalls mit. Die GDDR5-Speicherchips dürften es auf eine Kapazität von 8 GB bringen und über einen 256 Bit breiten Datenbus anbinden. Wie Colorful die 150 W der GP104-GPU abführen wird, ist offen – das erste Foto zeigt die Platine ohne Kühlsystem. Eine zusätzliche Grafikkarte kann dem System später allerdings nicht hinzugefügt werden. Dem Colorful B150-GPU104 fehlen nahezu alle wichtigen PCI-Express-Steckplätze. Gerade einmal zwei M.2-Steckplätze für ein WiFi-Modul oder eine SSD-Steckkarte sind auf der Hauptplatine vorhanden.

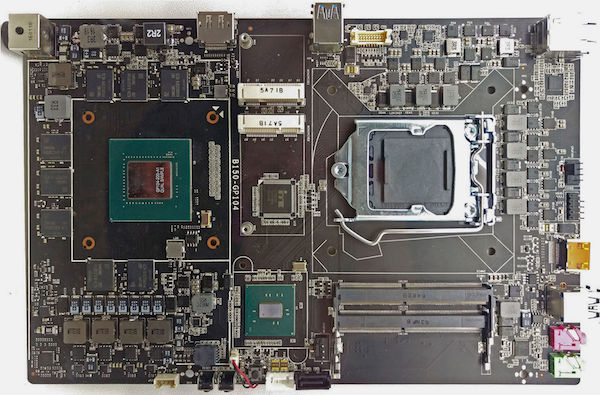

videocardz colorful b150gpu104 k
Das Colorful B150-GP104 ist ein Mainboard mit integrierter GeForce GTX 1070

Dem ATX-Standard scheint das Board nicht zu entsprechen, zumal die Anschlüsse über mehrere Seiten verteilt werden. Vielmehr dürfte es sich hierbei um eine Sonderanfertigung für OEMs handeln, die ihre Desktop-Rechner damit etwas kompakter bauen könnten. Ob die Platine so über den Retail-Markt erhältlich sein wird, ist fraglich.

Ansonsten nimmt das Mainboard alle aktuellen Skylake-Prozessoren von Intel im Sockel LGA1151 auf und kann mit zwei SO-DIMM-Riegeln im Dual-Channel-Modus bestückt werden. Wie der Name bereits vermuten lässt, setzt Colorful auf den abgespeckten B150-Chipsatz. Anschlussseitig bietet die Platine eine Reihe von USB-2.0- und -3.0-Schnittstellen, HDMI, DisplayPort, PS/2 und 2-Kanal-Audio. Auch ein SATA-Port sowie zahlreiche Lüfterplätze sind vorhanden.

Wann und ob das Konzept-Mainboard in die Massenproduktion gehen wird, ist offen. Preislich dürfte es jedoch kein Schnäppchen werden, alleine die GeForce GTX 1070 wird rund 500 Euro kosten.

Social Links

Kommentare (21)

#12
customavatars/avatar39948_1.gif
Registriert seit: 10.05.2006

Korvettenkapitän
Beiträge: 2189
Zitat L0rd_Helmchen;24645013
Wahrscheinlich für ein externes Netzteil ausgelegt, hinten links vielleicht der Anschluss?

Man fragt sich, warum sie für die GPU nicht einfach ein MXM Modul nutzen. Das wäre auch nicht größer.


Weil man dann die Grafikkarte austauschen könnte. ;)
#13
customavatars/avatar199564_1.gif
Registriert seit: 02.12.2013
München
Bootsmann
Beiträge: 517
Für Mini PCs sicher eine tolle Idee, dennoch auf einem Desktop und selbst in AIOs find ich das Teil unpraktisch, wenn ein Bauteil kaputt ist kannste das Board mitsamt 500€ GPU in die Tonne kloppen...
#14
customavatars/avatar123657_1.gif
Registriert seit: 20.11.2009
Mark Brandenburg
Oberleutnant zur See
Beiträge: 1365
Absolut praktisch, da kann man sich regelmäßig ein neues Board/Grafikkarte kaufen und muss nicht nur letztere tauschen.
#15
Registriert seit: 27.11.2005

Stabsgefreiter
Beiträge: 362
Spoiler....Nintendo NX.... oder so.....
#16
customavatars/avatar1665_1.gif
Registriert seit: 04.04.2002

Oberstabsgefreiter
Beiträge: 475
Jetzt starten die Steam Machines doch noch durch. Fehlt nur noch ein L33t-Case, damit das Wohnzimmer der Halbstarken auch wieder etwas von ihrem Kinderzimmer hat ;)
#17
customavatars/avatar195245_1.gif
Registriert seit: 10.08.2013

Stabsgefreiter
Beiträge: 265
Könnte auch einfach nur ein richtig fettes Notebook werden. Ganz ehrlich, wer da an ATX denkt hat doch echt einen an der Latte! Definitiv mobiler Sektor!
#18
customavatars/avatar152354_1.gif
Registriert seit: 26.03.2011

Oberstabsgefreiter
Beiträge: 458
@Winchester73
das was man sieht ist eine Kombination aus Merkmalen beider Gattungen. Vielmehr sind die seitlichen Anschlüsse die einzigen Merkmale warum man auf diese Idee kommen könnte. Es spricht sehr viel mehr für eine Desktop/Konsolenlösung, als für eine mobile Variante. Wäre erstens die Möglichkeit handelsübliche CPU Kühler zu montieren. Der dafür erforderliche Platz wäre im mobilen Segment nicht so verschwendet worden. 2 PWM Lüfteranschlüsse in einem Notebook oder dergleichen? Wer das denkt hat nun wirklich einen an der Latte ;)

Halte das für einen Prototypen wie es ihn auch mal von Asus gegeben hat mit zwei HD7870M wobei das Teil sehr viel mehr nach Produktionsstatus aussah als das hier. Dafür spricht die willkürliche Anordnung der externen Anschlüsse sowie die fehlenden Header für das Gehäuse. Stattdessen Knöpfe damit man beim testen einfacher rankommt.
#19
customavatars/avatar423_1.gif
Registriert seit: 30.07.2001

Hauptgefreiter
Beiträge: 213
Nette Idee für einen kompakten, lange keine onboard gpu mehr gesehen!
#20
customavatars/avatar150456_1.gif
Registriert seit: 18.02.2011
Bitburg
Flottillenadmiral
Beiträge: 4817
Zitat Milleniumdeluxe;24646028
Spoiler....Nintendo NX.... oder so.....


Ach komm! Als hätte Nintendo seit der N64 mal brauchbare HW verbaut :hmm:
#21
Registriert seit: 05.07.2010

Admiral
Beiträge: 12940
"zwei M.2-Steckplätze"? Bei M.2 Slot ist die Befestigungsschraube in der Mitte des Slot, hier ist die an der Seite, daher scheinen es Mini-PCIe Slot zu sein, aber es sind sicher keine M.2 Slot. Traurig genug wenn ein neuen Board auf so alte Technik setzt, aber zu einem OEM Board passt es, wenn entsprechende Mini-PCIe Karten ein paar Cent weniger kosten als M.2 Karten, werden die halt verbaut.

So Cool wie manchen hier im Thread finde ich das nicht, wenn ein Teil kaputt geht, kann man gleich alles wegwerfen sobald die Garantie abgelaufen ist, aber das ist eben der Preis für kleine Gehäuse.
