Wenig neues: AMD Radeon RX 570 und 580 zeigen sich auf Fotos

Veröffentlicht am: von

Derzeit werden alle AMD-Fans sicherlich darauf warten, dass möglichst bald die erste Vega-Grafikkarte erscheint, aber bis dahin werden wir uns wohl noch etwas gedulden müssen. Am 17. April soll zunächst einmal die Radeon-RX-500-Serie in einer Neuauflage erscheinen – Neuauflage auch deswegen, weil wir hier viele Karten sehen werden, die wir bereits kennen.

Nun sind die ersten Fotos der Referenzversionen der Radeon RX 580 und RX 570 aufgetaucht und diese bestätigen auch abermals, dass auf den Karten die bekannten Polaris-GPUs zum Einsatz kommen.

Radeon RX 570 im Referenzlayout

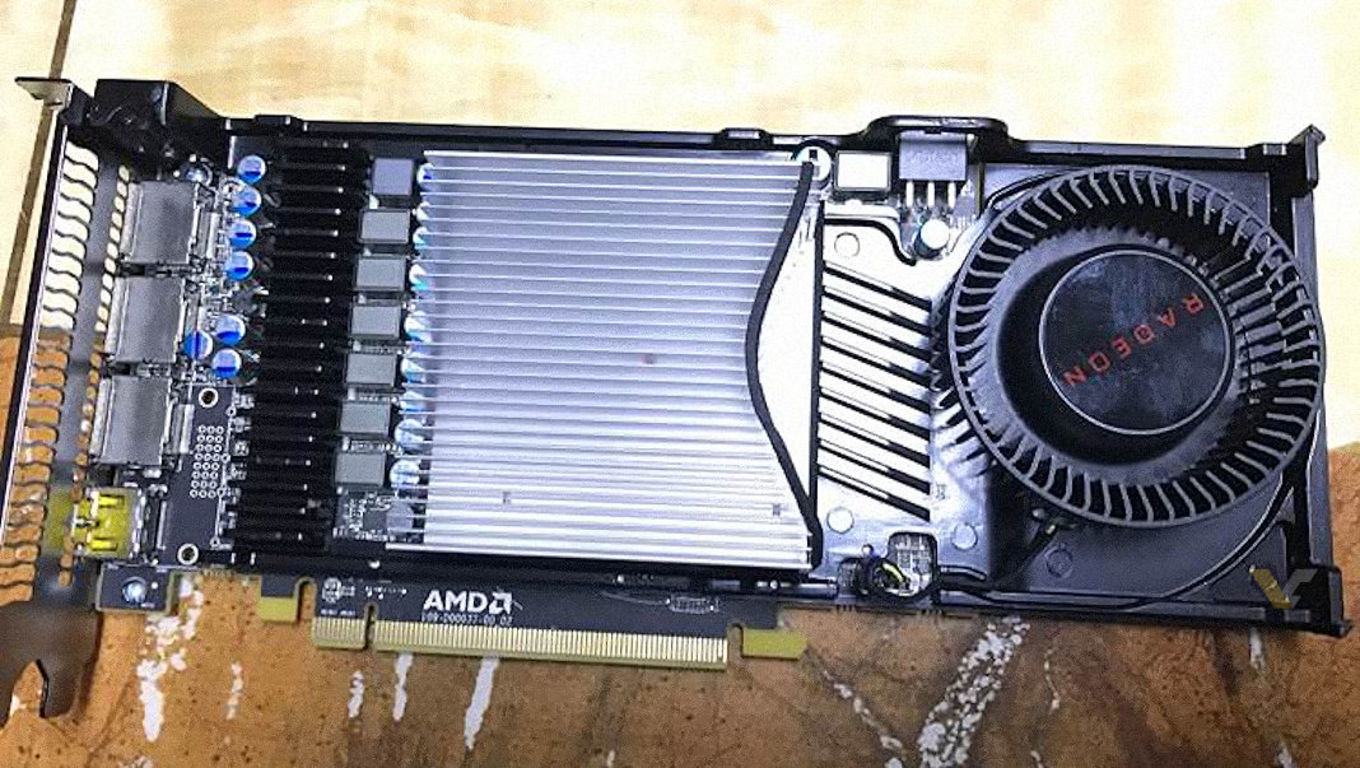

Auf den ersten Bildern sehen wir die Referenzversion der Radeon RX 570, die in dieser Form sicherlich nicht in den Handel kommen wird. Üblicherweise sieht AMD nur für den schnellste Karte eine Referenzversion vor, die so auch angeboten wird. Alle weiteren Modelle erscheinen dann in den diversen Custom-Designs der verschiedenen Hersteller.

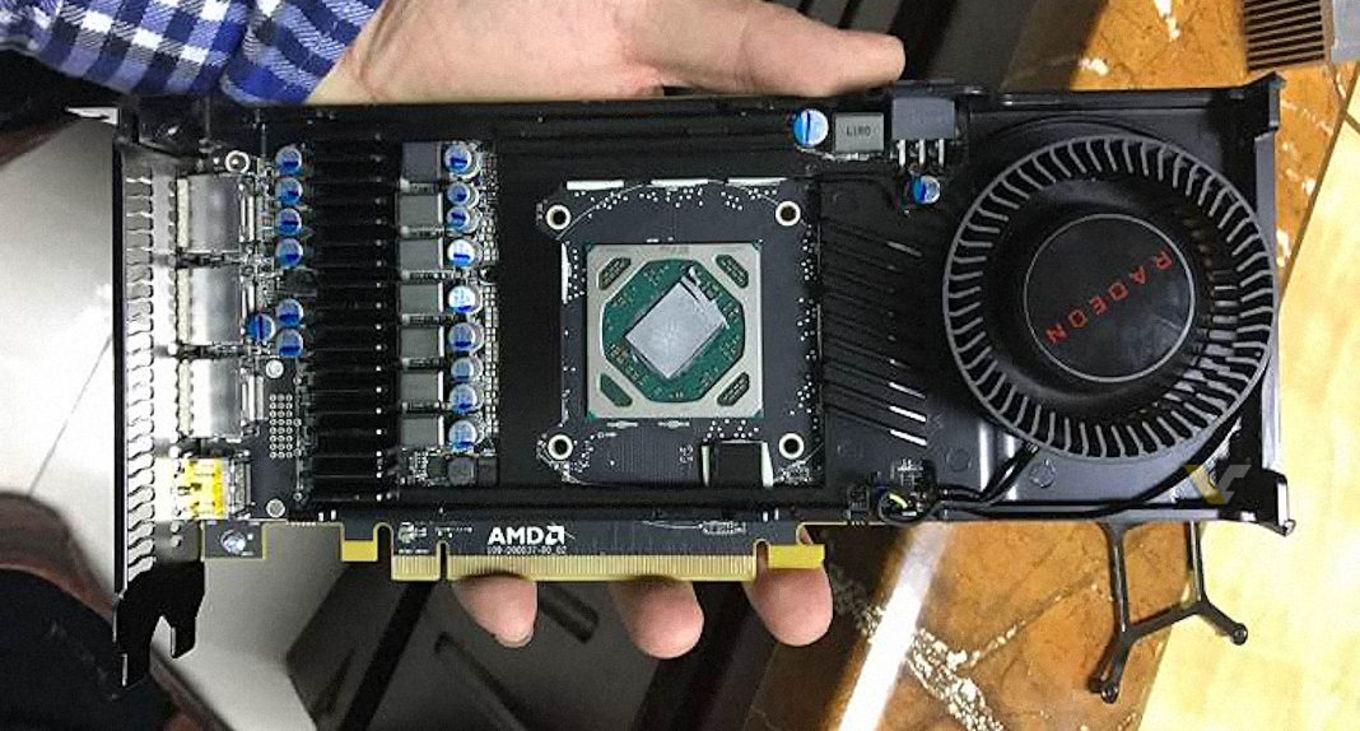

Die Referenzkarte scheint gänzlich auf einen DVI-Ausgang zu verzichten. Die Bilder bestätigen aber die Polaris-GPU, die sich in der Mitte des recht kurzen PCBs befindet. Auf dem Package selbst ist die GPU um 45 ° gedreht zu erkennen. Bei einem solch kurzen PCB befindet sich die Spannungsversorgung rechts von der GPU – ein solches Layout haben wir gerade bei den AMD-Grafikkarten der Polaris-Generation häufiger gesehen.

AMD Radeon RX 580 mit stärkerer Spannungsversorgung

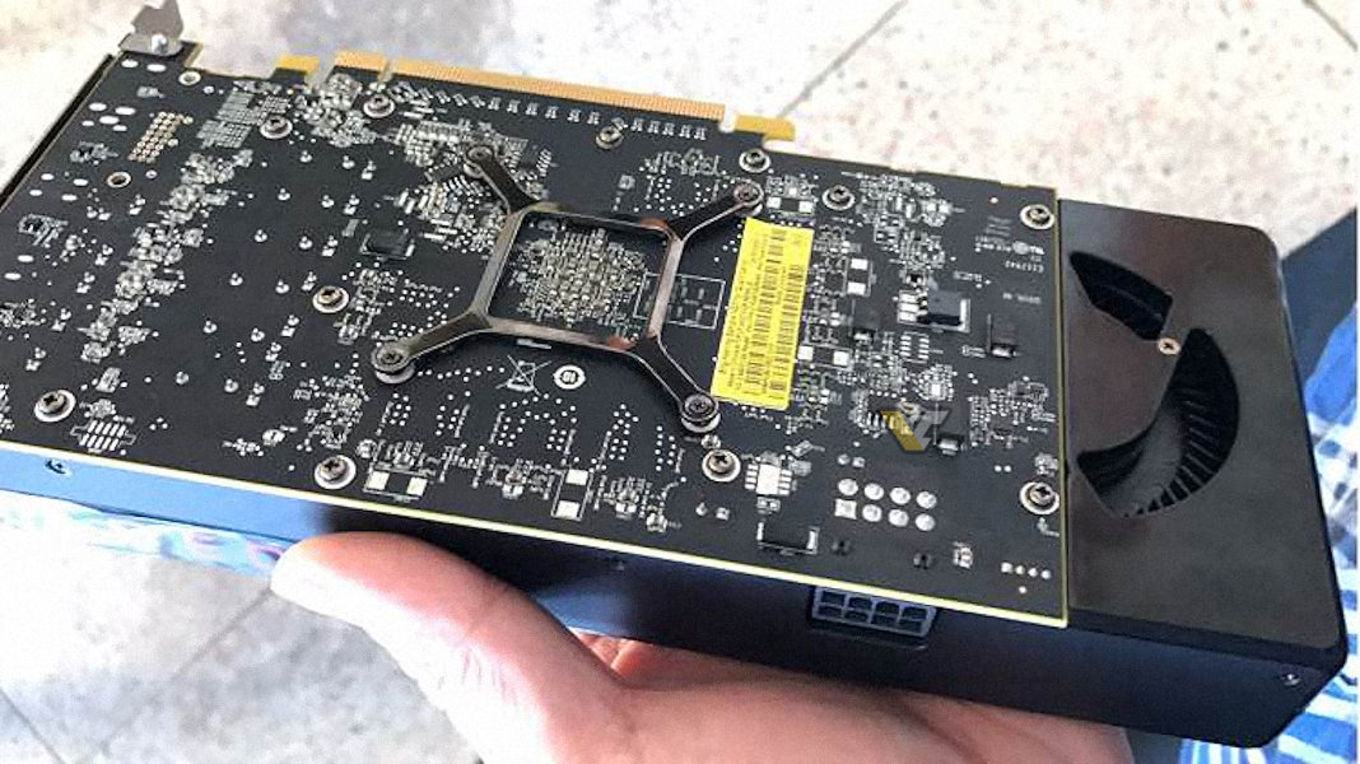

Kommen wir nun zur Referenzversion der Radeon RX 580. Diese ist der Radeon RX 570 sehr ähnlich und wird in dieser Form vermutlich auch im Handel erhältlich sein. Keinerlei Zweifel gibt es auch hier, dass es sich um eine Grafikkarte mit Polaris-GPU handelt.

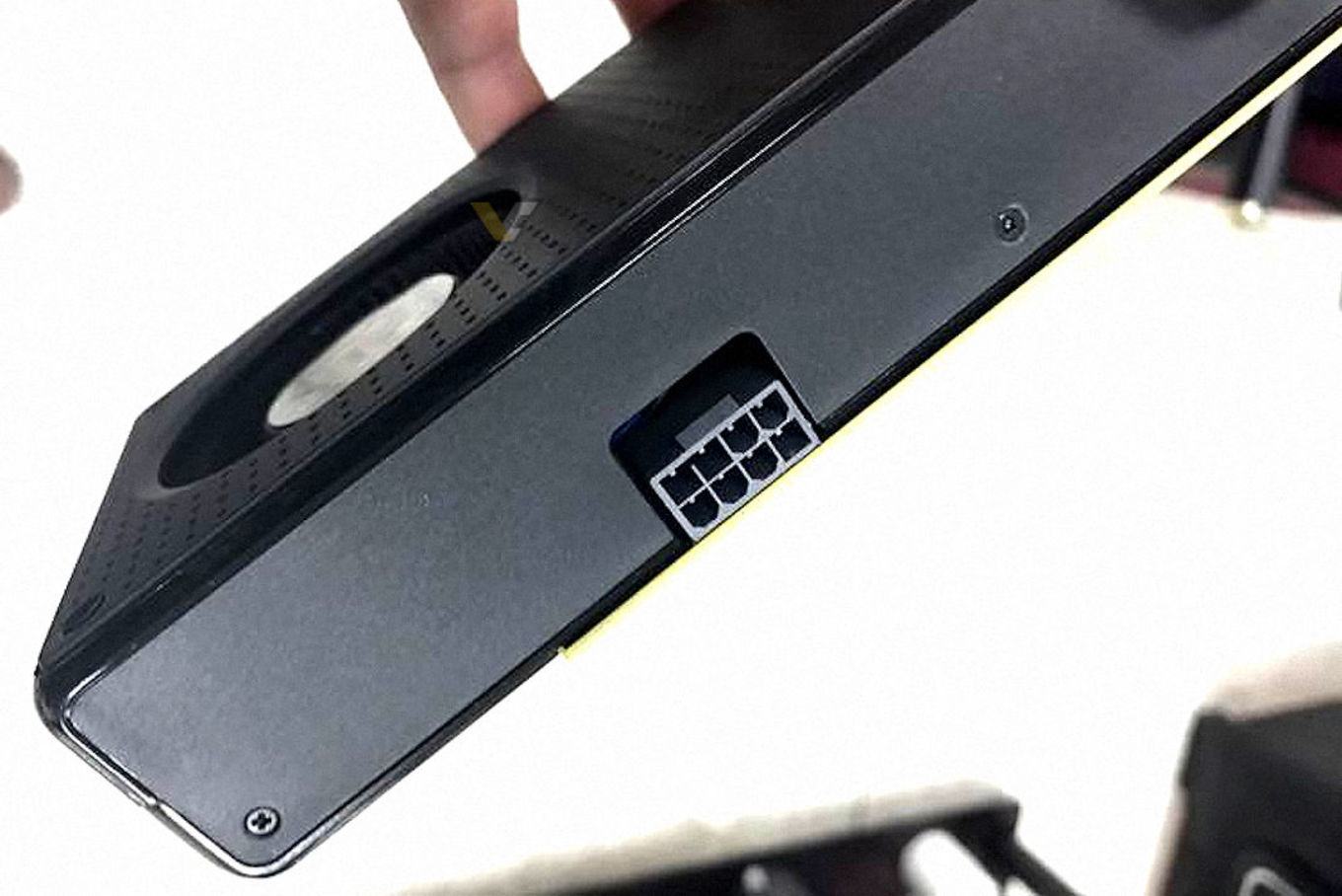

Auffälligste Änderung ist sicherlich, dass die Referenzversion der Radeon RX 580 offensichtlich mit einem 8-Pin-Anschluss ausgestattet ist, während die Radeon RX 480 im Design von AMD mit einem 6-Pin-Anschluss auskommen musste. Dies rief nach der Veröffentlichung der Karte viele Kritiker auf den Plan, die von einer ungleichen Zuteilung der Spannungsphasen zwischen dem zusätzlichen Anschluss und dem PCI-Express-Steckplatz ausgingen. Messungen konnten dies bestätigen und AMD musste per Treiber nachbessern.

Diesen Fehler scheint man bei der Radeon RX 580 nicht machen zu wollen und sieht daher direkt einen 8-Pin-Anschluss vor. Damit wird auch zusätzliches Potenzial für höhere Taktraten mit einer damit einhergehenden höheren Leistungsaufnahme frei. Derzeit kennen wir aber noch keine bestätigten Taktraten der beiden Karten.

In einer Tabelle haben wir alle bisher verfügbaren Informationen der Radeon RX 580 und RX 570 gegen die beiden Vorgänger gestellt.

Die technischen Daten der Radeon RX 580 und RX 570 in der Übersicht
Modell: Radeon RX 470 Radeon RX 570 Radeon RX 480 Radeon RX 580
GPU: Polaris 10 Polaris 10 Polaris 10 Polaris 10
Fertigung: 14 nm 14 nm 14 nm 14 nm
Transistoren: 5,7 Milliarden 5,7 Milliarden 5,7 Milliarden 5,7 Milliarden
GPU-Takt (Basis): - - 1.120 MHz -
GPU-Takt (Boost): 1.206 MHz 1.244 MHz 1.266 MHz 1.340 MHz

Speichertakt:

1.750 MHz 1.750 MHz 2.000 MHz 2.000 MHz
Speichertyp: GDDR5 GDDR5 GDDR5 GDDR5
Speichergröße: 4 / 8 GB 4 / 8 GB 4 / 8 GB 4 / 8 GB
Speicherinterface: 256 Bit 256 Bit 256 Bit 256 Bit
Speicherbandbreite: 224 GB/s 224 GB/s 256 GB/s 256 GB/s
Shadereinheiten: 2.048 2.048 2.304 2.304
Textureinheiten: 128 128 144 144
ROPs: 32 32 32 32
Typische Boardpower: 120 W 120 W 150 W 180 W ?
