Seite 5: Spannungsstabilität / Ripple- und Noisebetrachtung

Ausgangsspannungen

Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 % von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.

Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.

Xilence Performance X 650W

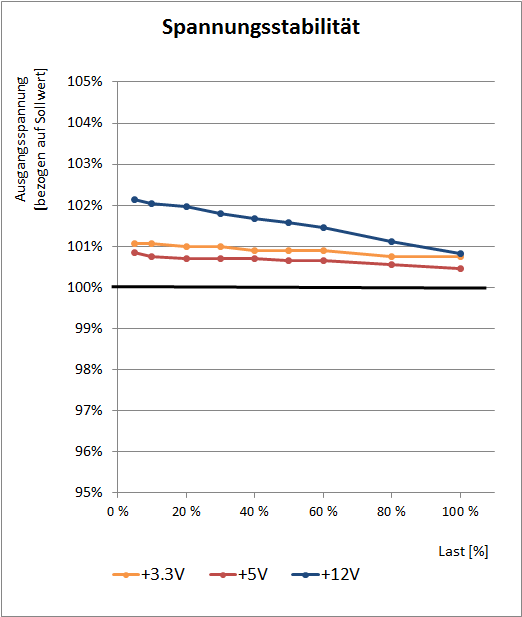

xilence performance x 650w spannung

Beim Thema Spannungsregulierung über den Lastverlauf zeigt sich, dass beim Xilence Performance X 650W moderne Technik zum Einsatz kommt. Die Nebenspannungen fallen über den Lastverlauf um 0,3 % bzw. 0,4 % nur sehr wenig ab, was auch Netzteile höherer Klassen eher selten schaffen. Die 12 Volt fallen über den Lastverlauf um angenehm niedrige 1,3 % ab, was ebenfalls ein für ein Netzteil der Mittelklasse sehr guter Wert ist.

xilence performance x 650w ripple

Bei den Ripple-/Noise-Spannungen sieht die Lage für ein relativ preisgünstiges Modell auch erfreulich gut aus. Auf den Nebenspannungen 3,3 Volt und 5 Volt werden maximal 26 bzw. 15 mV(pp) erreicht, was deutlich unter dem Limit von 50 mV(pp) liegt. Und auch auf der 12V-Seite sieht die Lage erfreulich gut aus. Mit 24 mV(pp) wird ein vergleichsweise niedriger Maximalwert erreicht.

Das Xilence Performance X 650W kann im Bereich Qualität der Ausgangsspannungen für ein Netzteil der Mittelklasse, bei dem das Preisleistungsverhältnis vergleichsweise wichtig ist, eine sehr gute Performance zeigen. Die Ripple-/Noise-Werte sind allesamt angenehm niedrig und die Ausgangsspannugen werden für ein Netzteil dieser Klasse überdurchschnittlich gut und stabil ausgeregelt.
