Seite 4: Messwerte (Effizienz, Spannungsstabiltität)

Messwerte (Effizienz, Spannungsstabiltität)

Seit der Einführung des 80PLUS-Programms vor knapp acht Jahren ist der Netzteilwirkungsgrad immer mehr in den Mittelpunkt gerückt. Das für Kunden einfach zu verstehende System hinter 80PLUS ermöglicht auch eine werbewirksame Vermarktung des Qualitätsfaktors Wirkungsgrad. Da das System der Zertifizierung bei dem Unternehmen, welches hinter 80PLUS steht, nicht unbedingt als manipulationssicher zu betrachten ist und sich insgesamt auch eher an den Interessen der Unternehmen als an den der Endkunden orientiert, sollte 80PLUS nicht überwertet werden. Keinesfalls darf man es als Qualitätssiegel für das gesamte Netzteil verstehen, denn die Effizienz ist nur ein Merkmal von vielen, welche für ein gutes Netzteil relevant sind. Vor dem Kauf eines Netzteils sollte man sich daher auch weiterhin aus verschiedenen objektiven Quellen informieren.

Unabhängig von 80PLUS: Das Schöne am Thema Netzteileffizienz ist, dass der Kunde mittlerweile mehrere Gründe für den Kauf eines darin besonders guten Netzteils finden kann. Er kann es zum wirklichen Einsparen von Energiekosten nutzen, er kann sein grünes Gewissen durch das eingesparte Kraftwerks-CO2 etwas beruhigen, aber der wahrscheinlich wichtigste Grund ist, dass eine hohe Effizienz auch an neueste und beste Technik glauben lässt. Daher ist ein Blick auf die Qualität der Ausgangsspannungen weiterhin wichtig, denn ein gutes Netzteil soll effizient UND stabil arbeiten.



Wirkungsgrad

Da sich mit unserer Teststation neben der Leistungsaufnahme aus dem Stromnetz auch die an den (imaginären) PC abgegebene Leistung bestimmen lässt, können wir damit auch quantitative Vergleiche der getesteten Netzteile vornehmen. Wir bestimmen dabei einmal die Effizienz über den Lastbereich des Netzteils selber und dann noch zum praxisnahen Vergleich an drei für alle Netzteile gleichen Punkten.

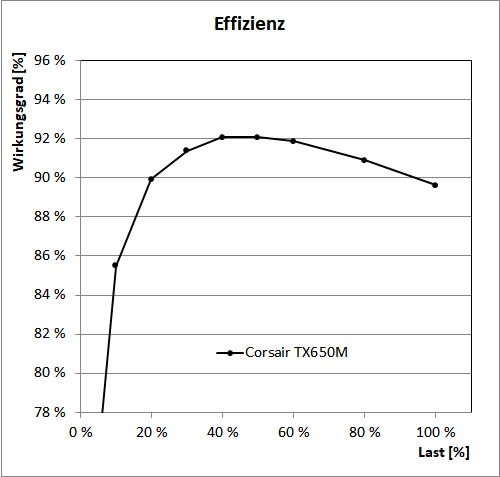

corsair tx650m graph effizienz

Die Effizienzmessungen lassen wir mittlerweile bei sehr niedrigen fünf Prozent Last beginnen, was hier knapp über 30 Watt an abgegebener Leistung entspricht. Aufgrund dieser sehr niedrigen Last und der auch nicht unbedingt auf maximale Effizienz getrimmten Plattformen liegt der gemessene Wirkungsgrad hier meist noch recht niedrig, wobei das Corsair TX650M hier bei soliden 76 % liegt. Bei zehn Prozent Last (~ 65 Watt Ausgangsleistung) werden dann bereits gute 85,5 % erreicht.

Bei einer Belastung von 20 % erreicht unser Testkandidat langsam seinen eigentlichen Arbeitsbereich. Der Wirkungsgrad liegt dann bei guten 90,0 %. Im Bereich von 40 bis 60 % an Auslastung erreichen die Netzteile üblicherweise ihr Wirkungsgradmaximum, so auch das 650W starke Corsair TX-M mit 92,1 % jeweils beim 40-%- und 50-%-Lastpunkt. Bei 60-%-Last werden dann ebenfalls noch vergleichsweise gute 91,9-%-Effizienz erreicht. Danach fällt die Wirkungsgradkurve weiter ab und erreicht bei Volllast noch gute 89,6 %.

Auch bei diesem Test haben wir an den für die 80PLUS-Zertifizierung wichtigen Lastpunkten (20 % / 50 % / 100 %) unsere Spannungsquelle kurz auf 115V / 60 Hz umgestellt, um die 80PLUS-Einstufung überprüfen zu können. Unsere Lastverteilung entspricht zwar nicht exakt der vom 80PLUS-Labor verwendeten, aber für eine grobe Einschätzung sollte es reichen. Das Corsair TX650M erreicht mit 89,0 % / 90,3 % / 86,9 % die für 80PLUS Gold erforderlichen Mindestwerte von 87 % / 90 % / 87 % fast sicher. Die fehlenden 0,1 Prozentpunkte bei Volllast liegen im Rahmen der Messungenauigkeit. Positiv ist, dass bei 20 % Last die Anforderung für 80PLUS Gold um drei Prozentpunkte übertroffen wird, was an zumindest diesem Messpunkt sogar knapp für 80PLUS Platinum reichen würde.

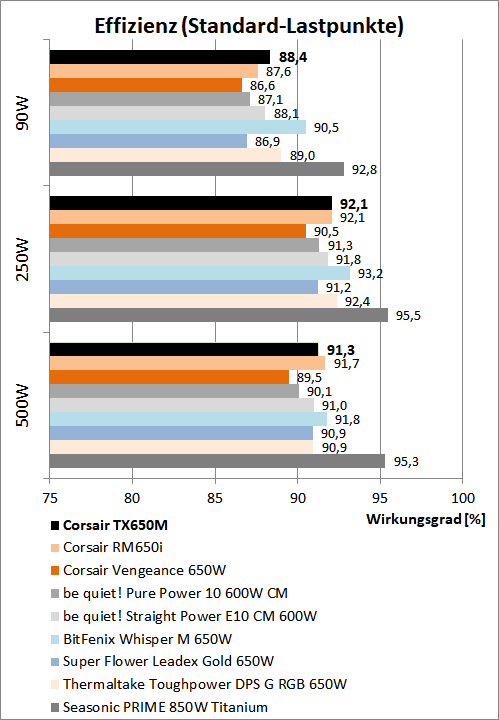

corsair tx650m graph effizienzvergleich

Bei etwas höheren Werten, in diesem Falle 250-Watt-Leistungsaufnahme des Systems, kann das Corsair TX650M dann ebenfalls eine sehr wettbewerbsfähige Performance zeigen. Bei 500 Watt ist die Effizienz des Corsair TX650M immer noch als vergleichsweise gut zu bezeichnen, bzw. kann das TX650M sich sogar noch etwas besser positionieren.

Der Wirkungsgrad des Corsair TX650M ist insgesamt als sehr gut zu bezeichnen und liegt im Vergleich im oberen 80PLUS-Gold-Segment.
