Seite 5: Spannungsstabilität / Ripple- und Noisebetrachtung

Ausgangsspannungen

Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 % von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.

Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.

Enermax Revolution SFX 650W

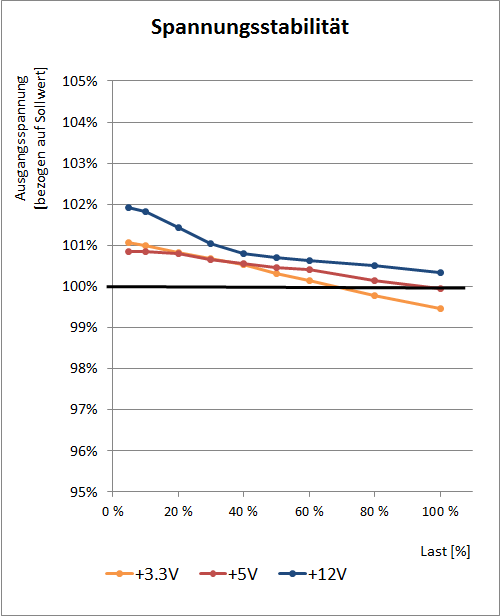

enermax revolution sfx 650w effizienzspannung

Beim Thema Spannungsregulierung unter gleichmäßig verteilter Last kann das Enermax Revolution SFX 650W eine für diese Klasse sehr gute Performance zeigen. Die Nebenspannungen fallen über den Lastbereich nur um 1,6 % bzw. 0,9 % ab, womit sich das Revolution SFX schon sehen lassen kann. Auf 12V-Seite beträgt die Schwankungsbreite im Bereich von zehn Prozent Last bis Volllast nur vergleichsweise geringe 1,6 %. Insgesamt macht die einheitliche Lage der Spannungen knapp oberhalb der Solllinie im Toleranzfeld einen guten Eindruck.

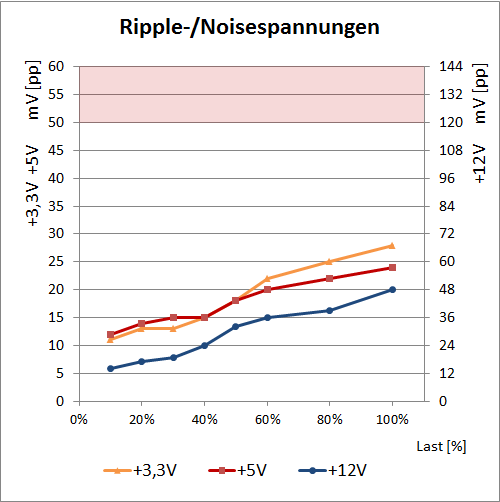

enermax revolution sfx 650w effizienzripple

Gut sieht die Lage auch bei den Ripple-/Noise-Spannungen aus. Das Revolution SFX 650W kann mit max. 28 bzw. 24 mV(pp) auf 3,3 Volt und 5 Volt angenehm niedrige Werte zeigen, und auch die 12V-Seite bietet mit max 48 mV(pp) einen solide niedrigen Wert.

Das Enermax Revolution SFX 650W kann im Bereich Qualität der Ausgangsspannungen für ein Kompaktnetzteil eine gute Figur abgeben und zeigt keinerlei Schwächen. Die Spannungen sind für diese Klasse sehr gut ausgeregelt und die Ripple-/Noisespannungen sind ebenfalls als gut bzw. niedrig zu bezeichnen.
