Seite 5: Spannungsstabilität / Ripple- und Noisebetrachtung

Ausgangsspannungen

Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 % von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.

Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.

Cougar VTX450

spannung

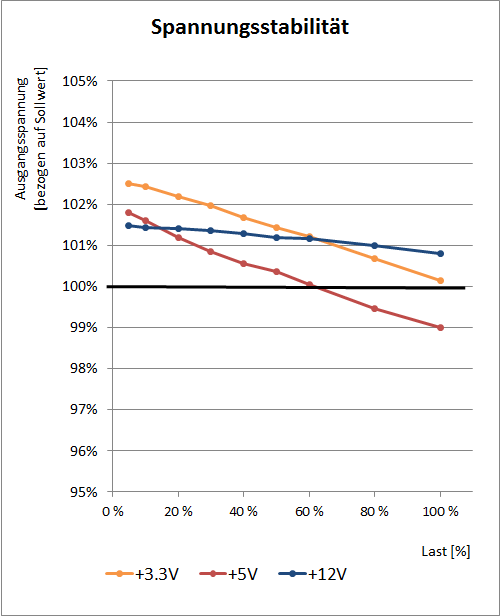

Beim Thema Spannungsregulierung unter gleichmäßig verteilter Last kann das Cougar VTX450 eine für diese Klasse ordentliche Performance zeigen. Die Nebenspannungen schwanken um 2,3 % bzw. 2,8 %, womit sie sich sicher innerhalb der Toleranz befinden. Auf 12V-Seite beträgt die Schwankungsbreite im Bereich von zehn Prozent Last bis Volllast nur vergleichsweise geringe 0,7 %. Es sind also noch gewisse Reserven für den Fall vorhanden, dass die Lasten ungleichmäßiger verteilt auftreten.

ripple

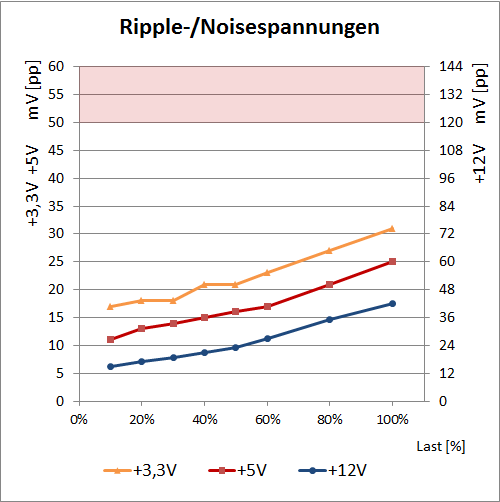

Recht ordentlich sieht die Lage bei den Ripple-/Noise-Spannungen aus: Hier kann das Cougar-Netzteil mit max. 31 bzw. 25 mV(pp) auf 3,3 Volt und 5 Volt für ein Einsteigernetzteil sehr brauchbare Werte zeigen. Auf beiden Spannungen ist noch ein großer Puffer zum maximal durch die Spezifikationen erlaubten Wert von 50 mV(pp) vorhanden. Die 12V-Seite bietet hingegen mit bis zu 42 mV(pp) bei erlaubten maximal 120 mV(pp) ebenfalls einen für diese Klasse vergleichsweise guten Wert.

Das Cougar VTX450 kann im Bereich Qualität der Ausgangsspannungen eine für seine Klasse gute Figur abgeben. Die Spannungen sind für diese Klasse ausreichend gut ausgeregelt und die Ripple-/Noisespannungen sind nur von moderater Größe und liegen sicher innerhalb der Toleranz.
