Seite 4: BIOS und Overclocking

BIOS

Für das X299 Extreme4 stellte ASRock zum Testzeitpunkt die BIOS-Version P1.30 zur Verfügung. Mit dem Instant-Flash-Feature konnten wir das BIOS absolut problemlos aktualisieren. Folgende Verbesserungen hat ASRock bereits vorgenommen:

  • Improve system performance (BIOS P1.12)
  • Update Skylake-X Microcode to revision 43 and Kabylake-X CPU Microcode revision to 84 (For CPU security update) (BIOS P1.30)

Damit bietet die BIOS-Version P1.30 die aktualisierte Microcode-Version zu den Anfang 2018 bekanntgewordenen Sicherheitslücken.

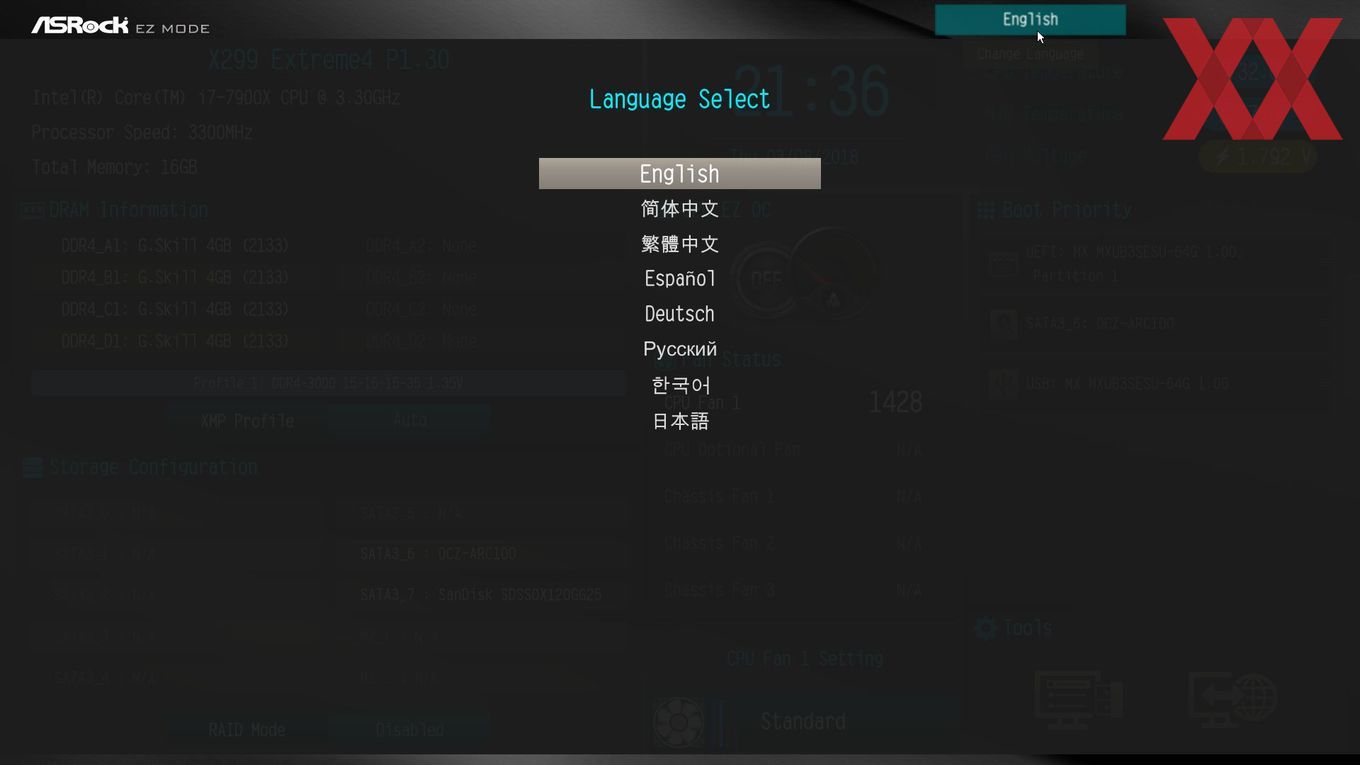

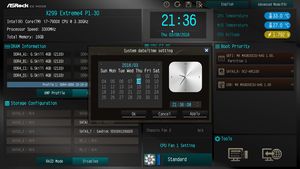

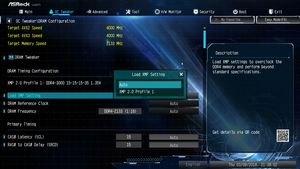

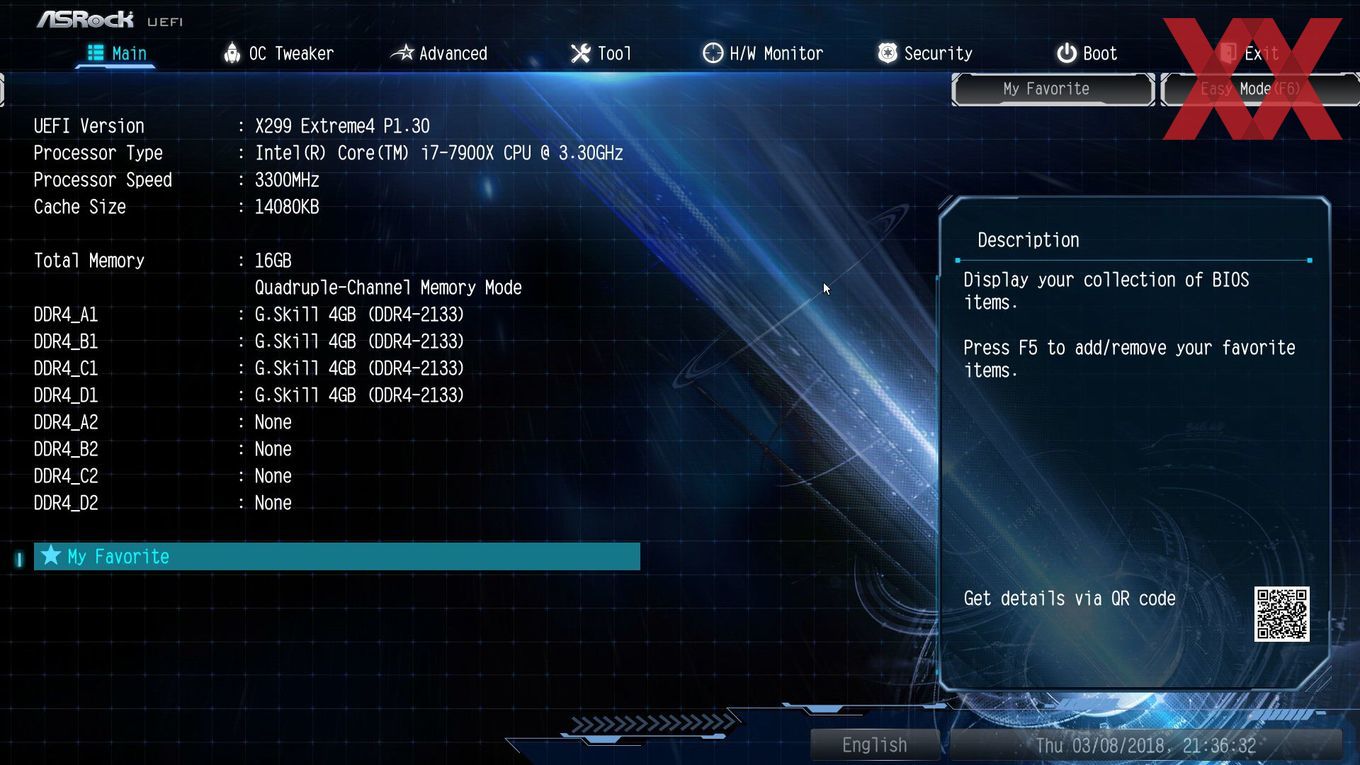

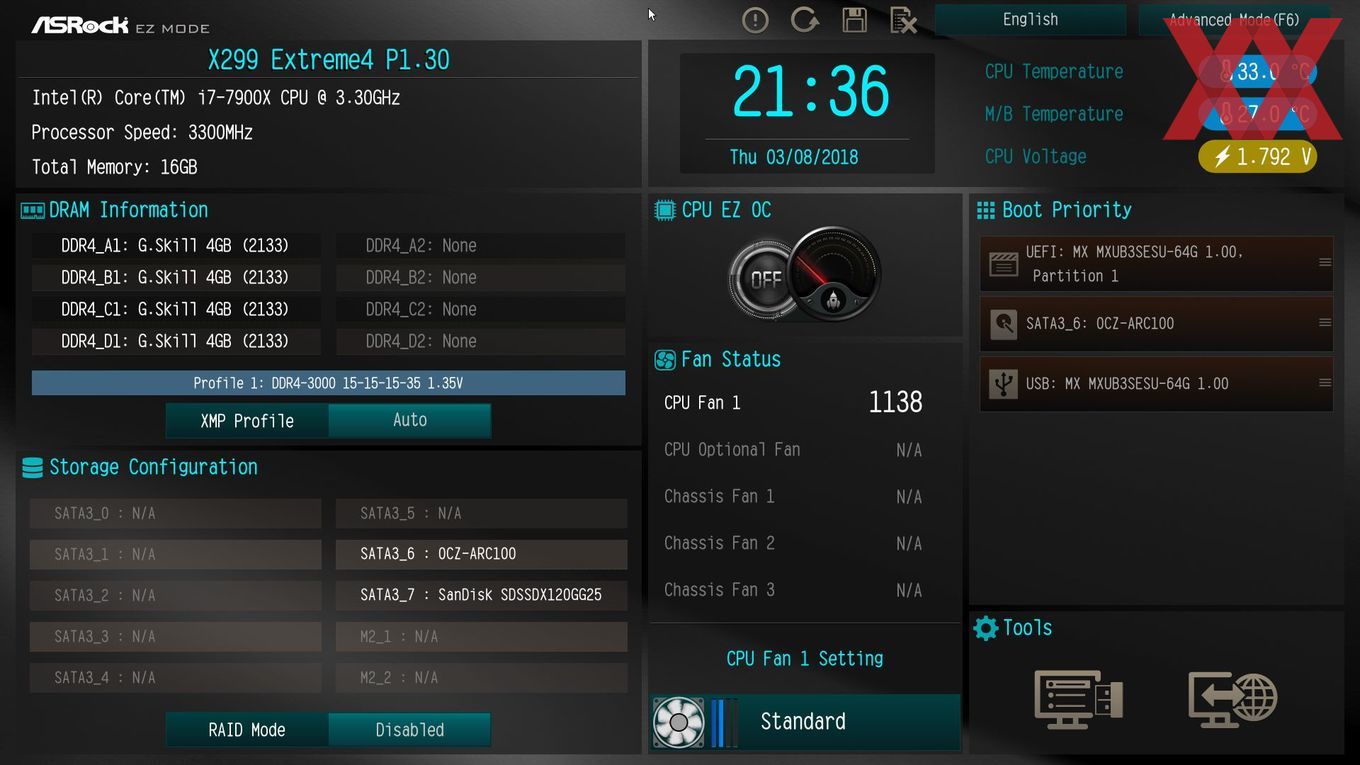

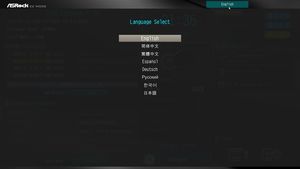

ASRock hat in Sachen UEFI alles beim Alten gelassen. Die Taiwaner haben weiterhin eine Übersichtsseite implementiert, die den Anwender über wichtige Parameter auf einen Blick informiert. So lassen sich oben nicht nur die Uhrzeit, das aktuelle Datum, die CPU-Temperatur, Mainboard-Temperatur und die CPU-Spannung ablesen, sondern auch das Mainboard-Modell, die installierte BIOS-Version und das Prozessormodell inklusive Grundtakt. Auch in welchen DIMM-Slots Module und wieviel Arbeitsspeicher generell installiert ist, lässt sich ablesen. Auf Wunsch und sofern vorhanden, lässt sich auch das Extreme-Memory-Profile aktivieren. Direkt darunter kann eingesehen werden, welche Storage-Geräte an welchem Anschluss stecken. Dazu kann auch per Drag & Drop die Boot-Priorität verändert werden. Dazwischen werden die Lüftergeschwindigkeiten angezeigt.

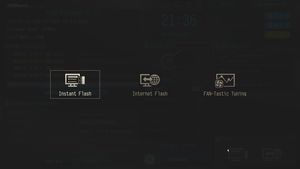

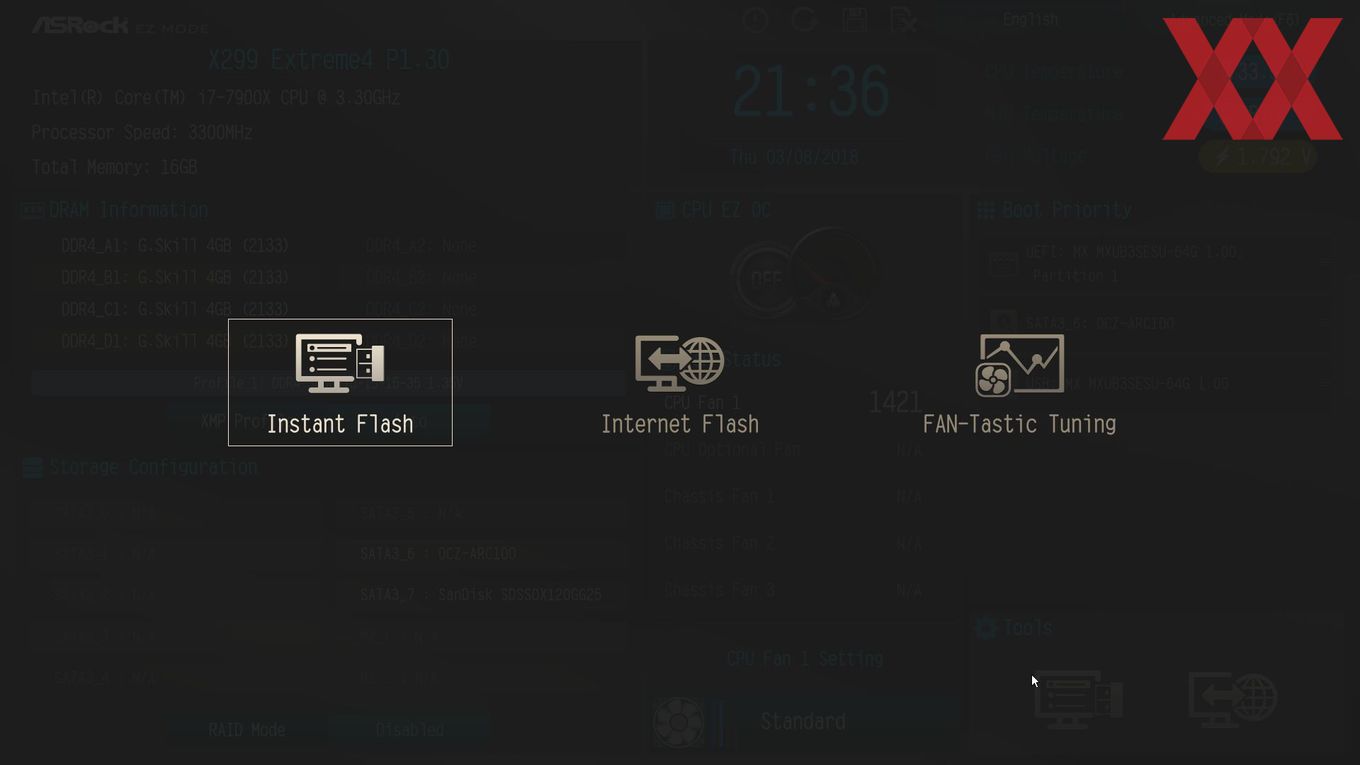

Mittels "CPU EZ OC" kann die automatische Übertaktung gestartet werden. Unten rechts können der "System Browser", "Instant Flash" und "Internet Flash" gelauncht werden.

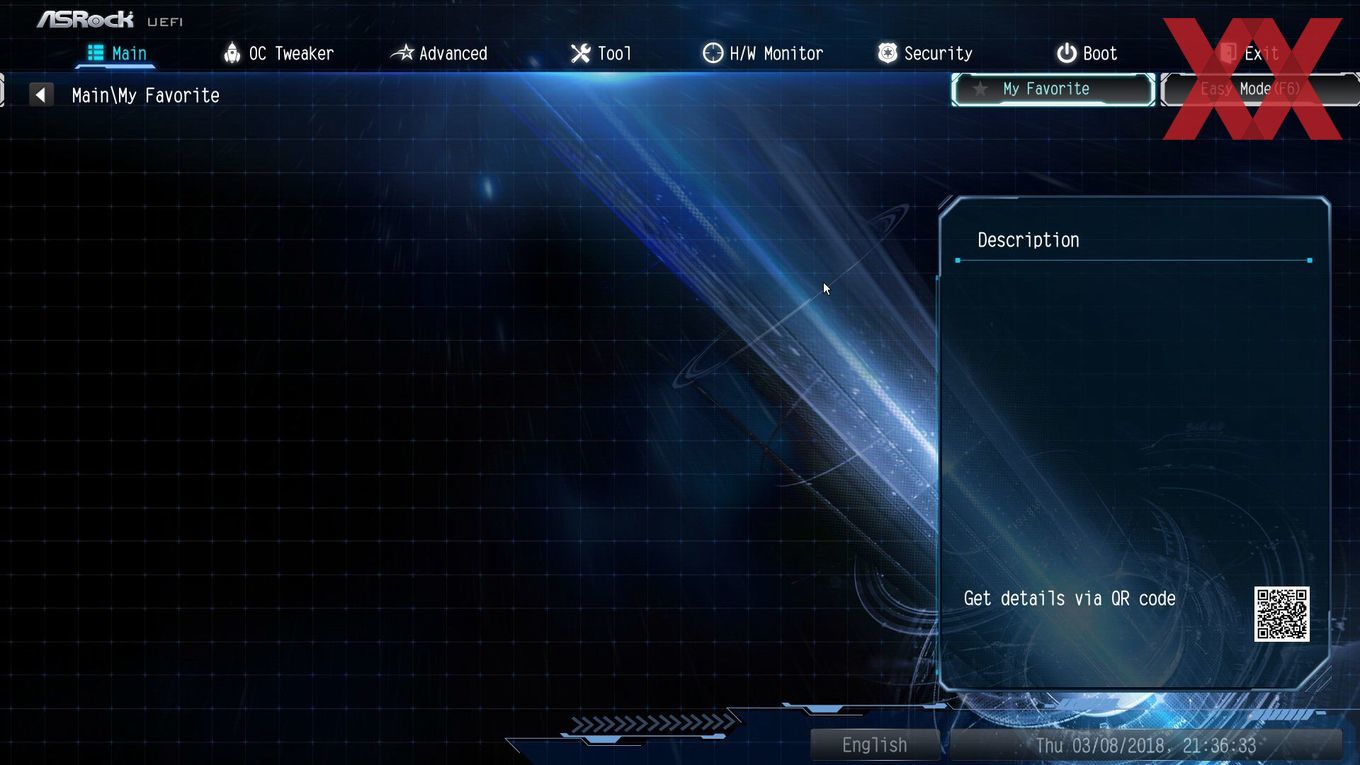

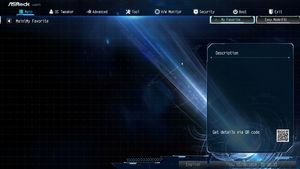

Farblich wurde das UEFI von ASRock in Blau/Schwarz angepasst. Auch fehlt hier die "My Favorite"-Funktion nicht. Mit diesem Feature können durch den Anwender sämtliche Funktionen aus dem UEFI, die am meisten verwendet werden, zur "My Favorite"-Liste hinzugefügt werden. Anders als es ASUS gelöst hat, wurde kein eigenständiger Reiter erstellt, sondern nur ein Menüpunkt auf der "Main"-Seite. Auch die Art, wie die Funktionen hinzugefügt werden, ist unterschiedlich. Zunächst einmal muss die Funktion selektiert werden, welche in die Liste aufgenommen werden soll. Oben rechts auf dem Bild befindet sich unterhalb des "Exit"-Reiters eine Schaltfläche "My Favorite". Davor wird ein Stern angezeigt, der lediglich angeklickt werden muss.

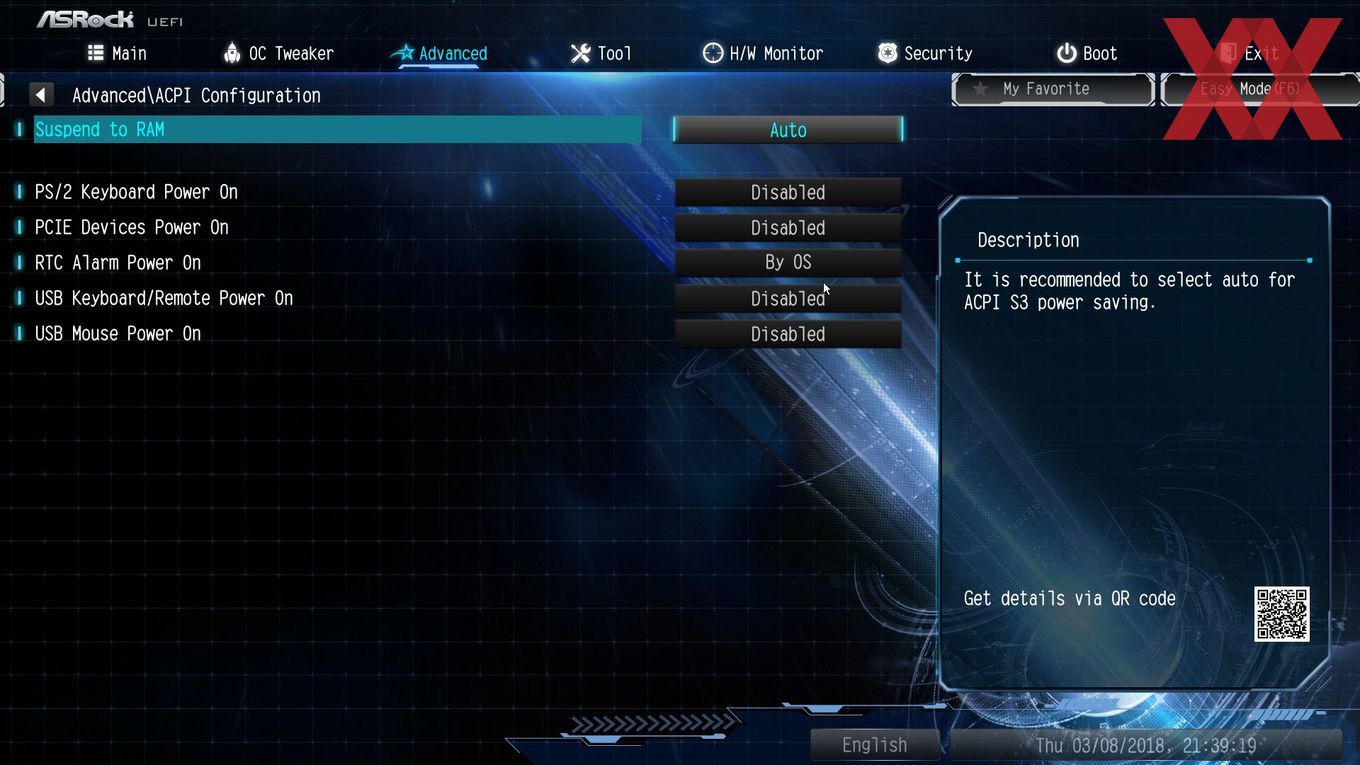

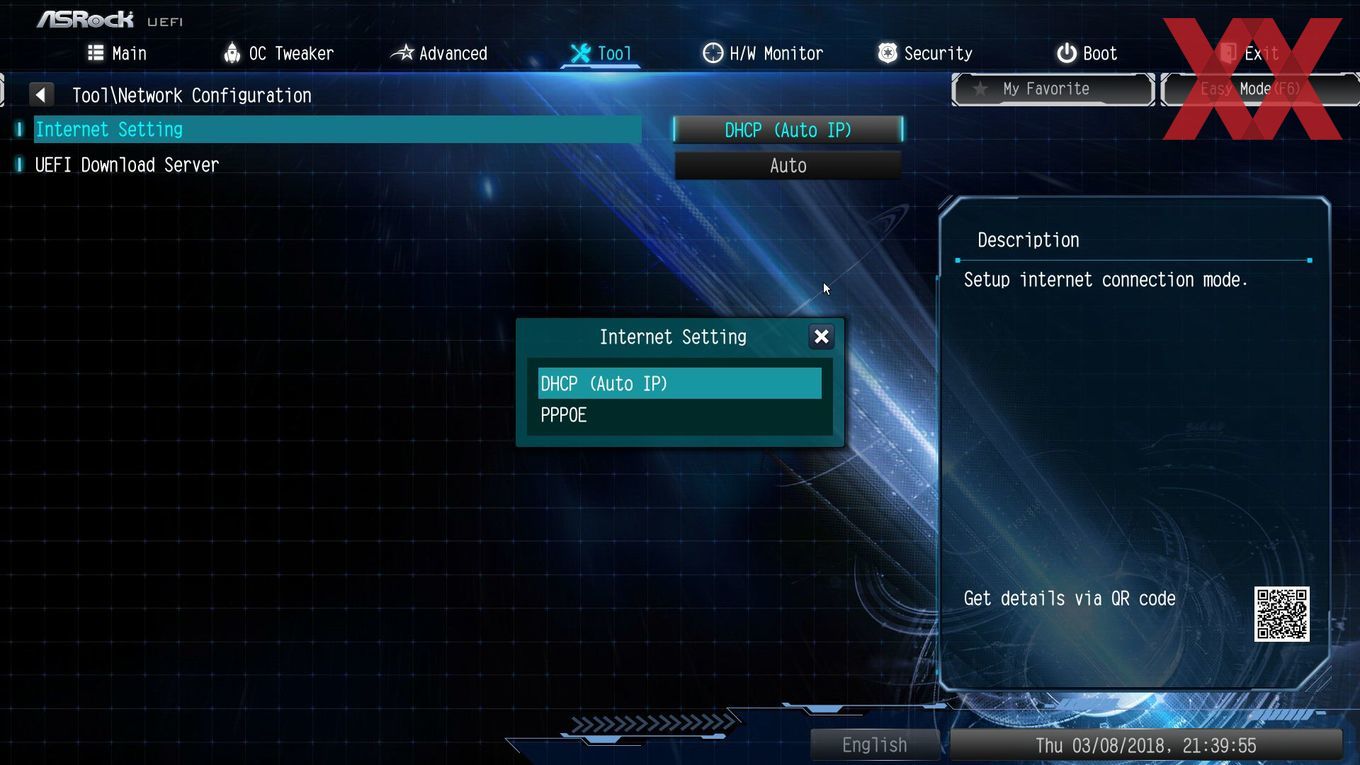

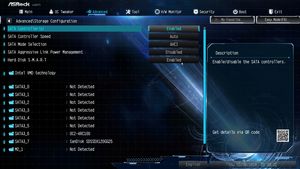

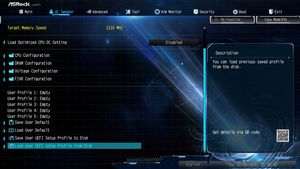

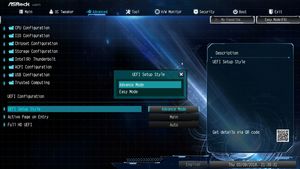

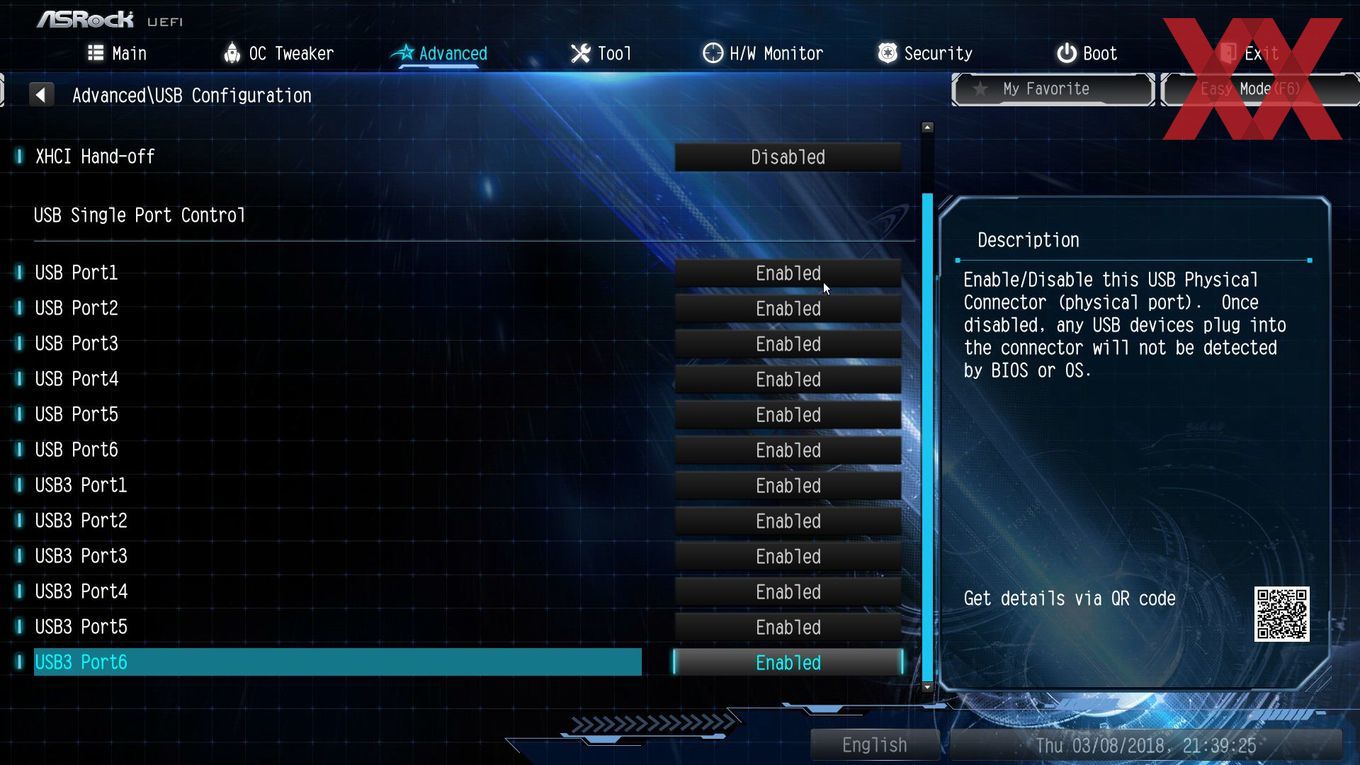

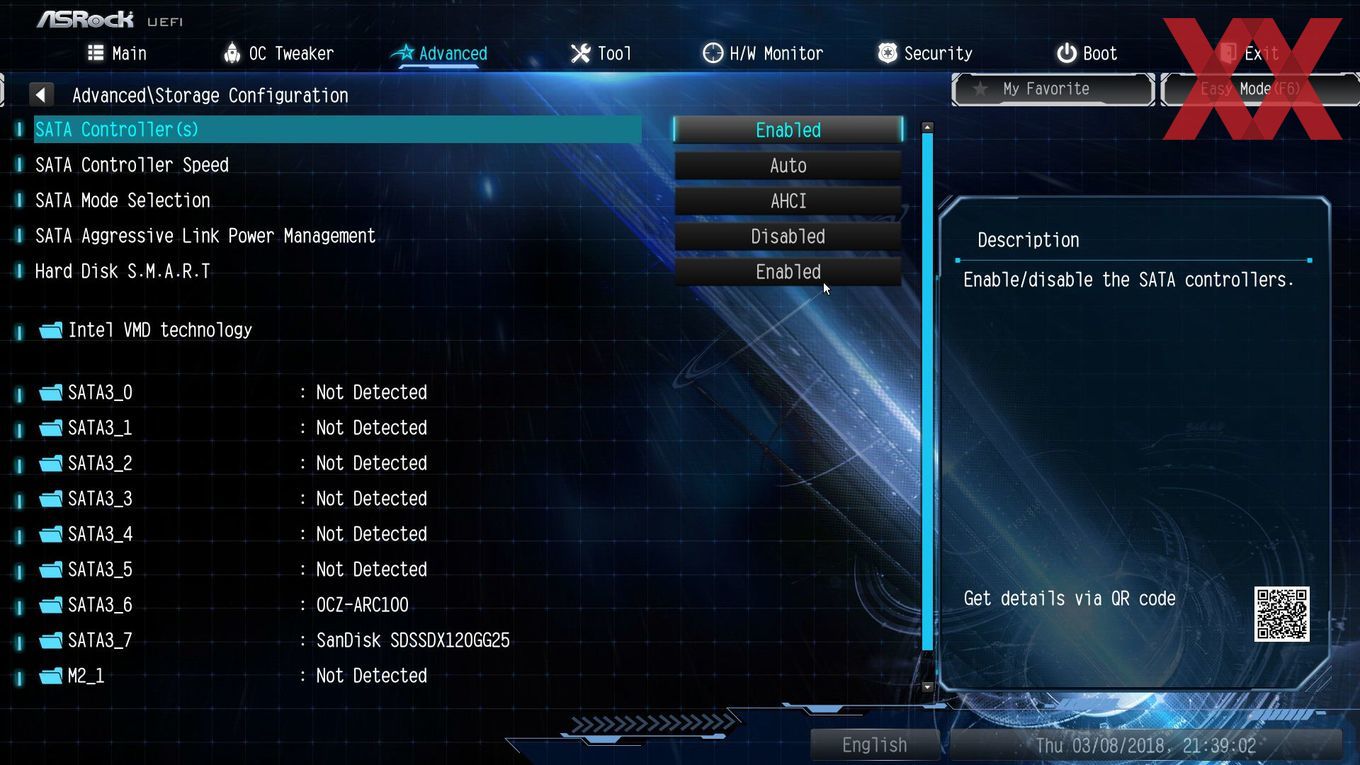

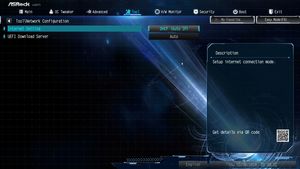

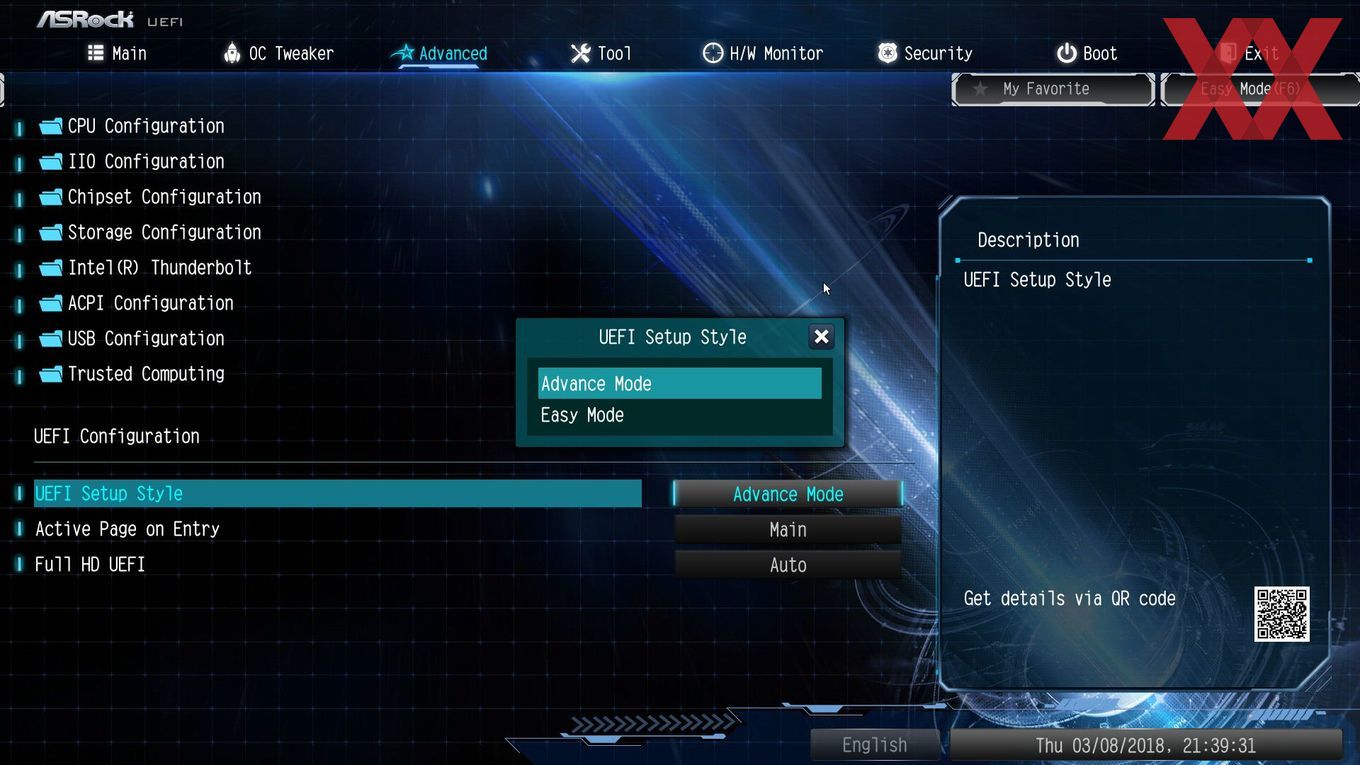

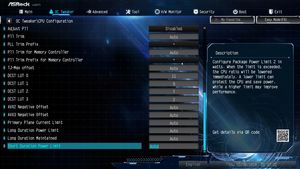

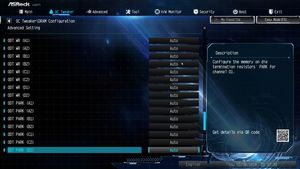

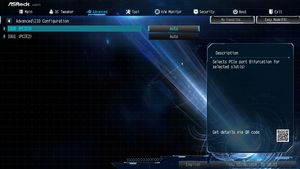

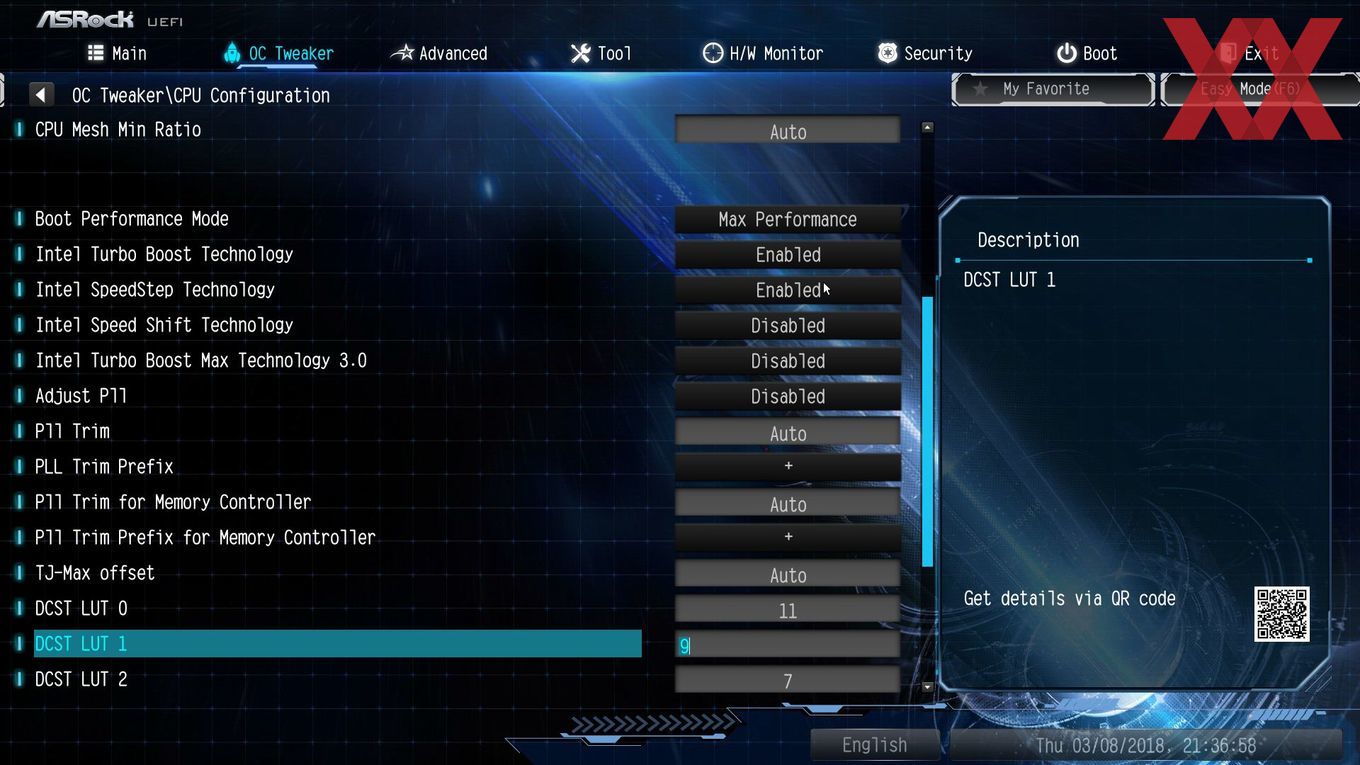

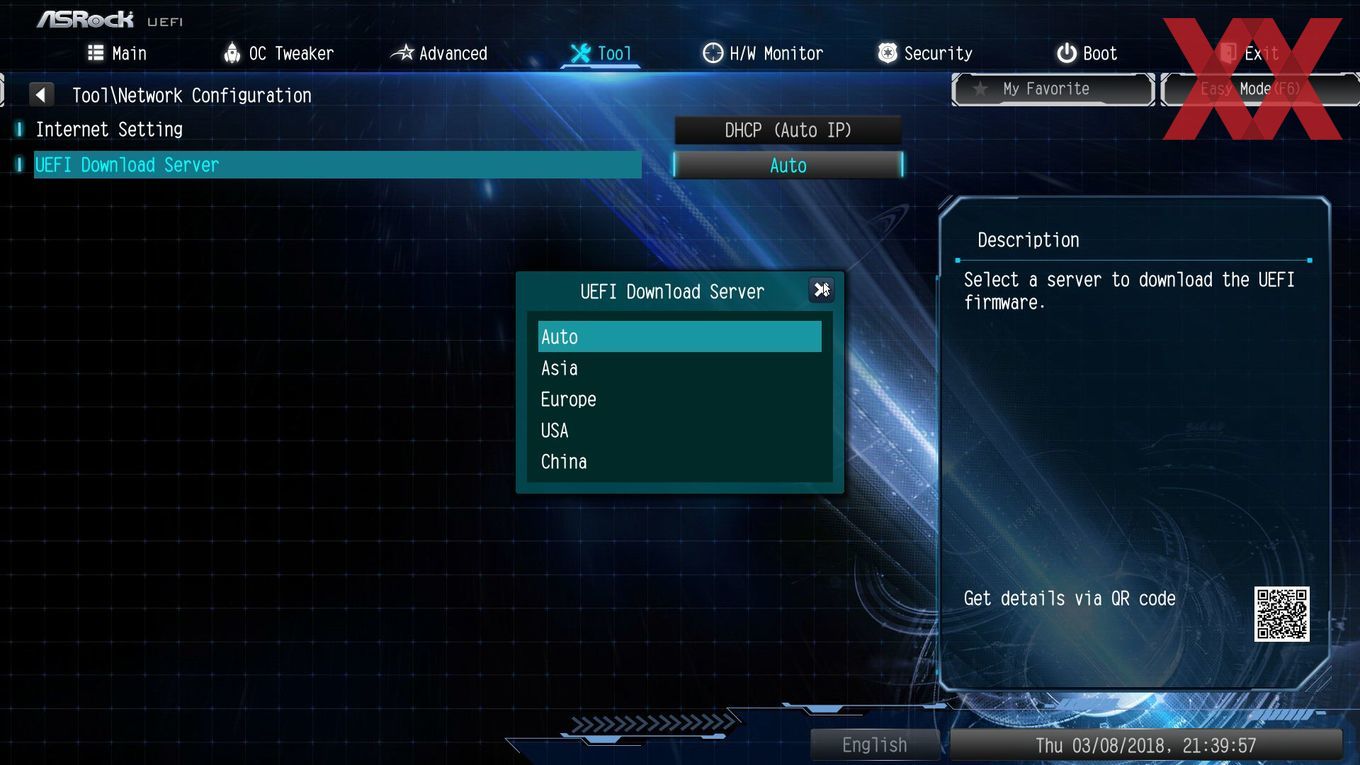

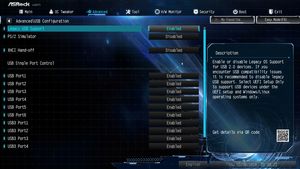

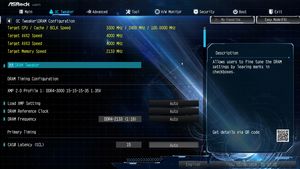

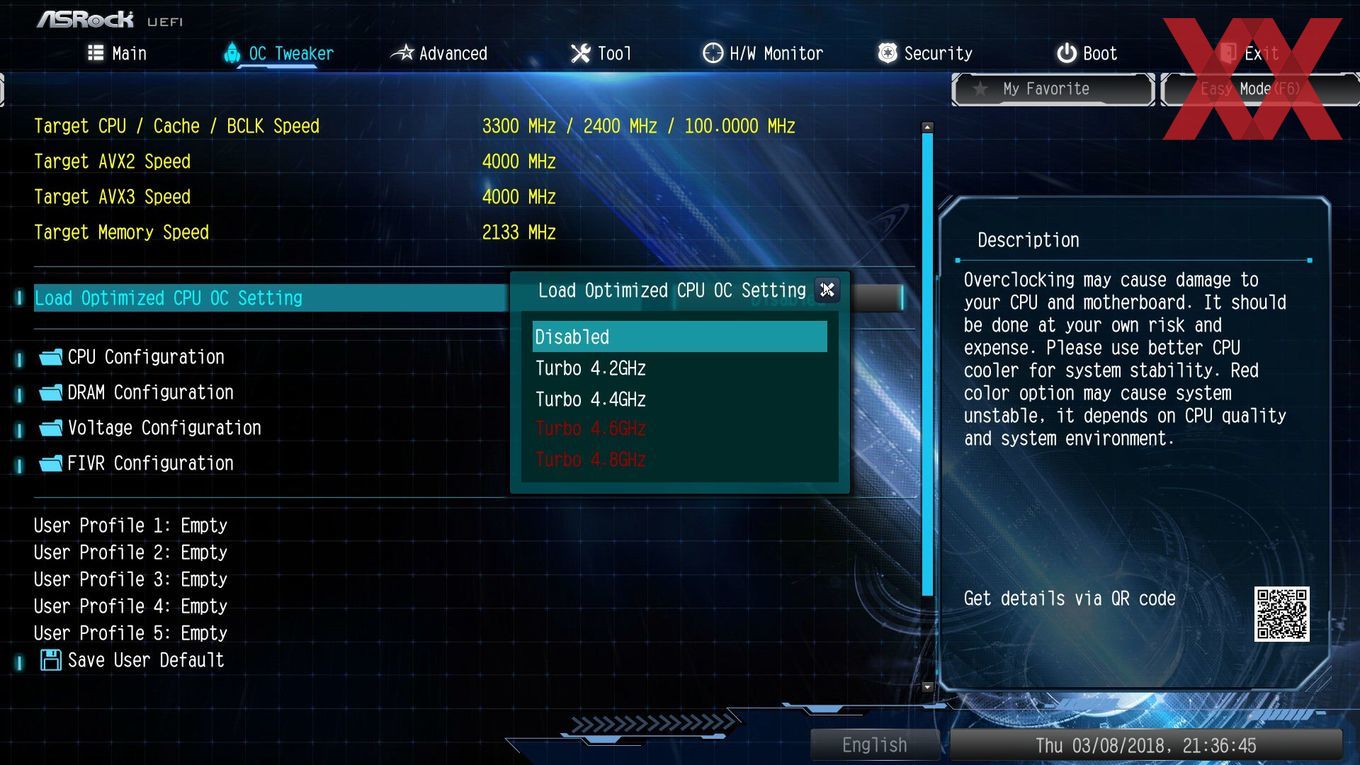

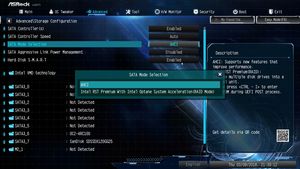

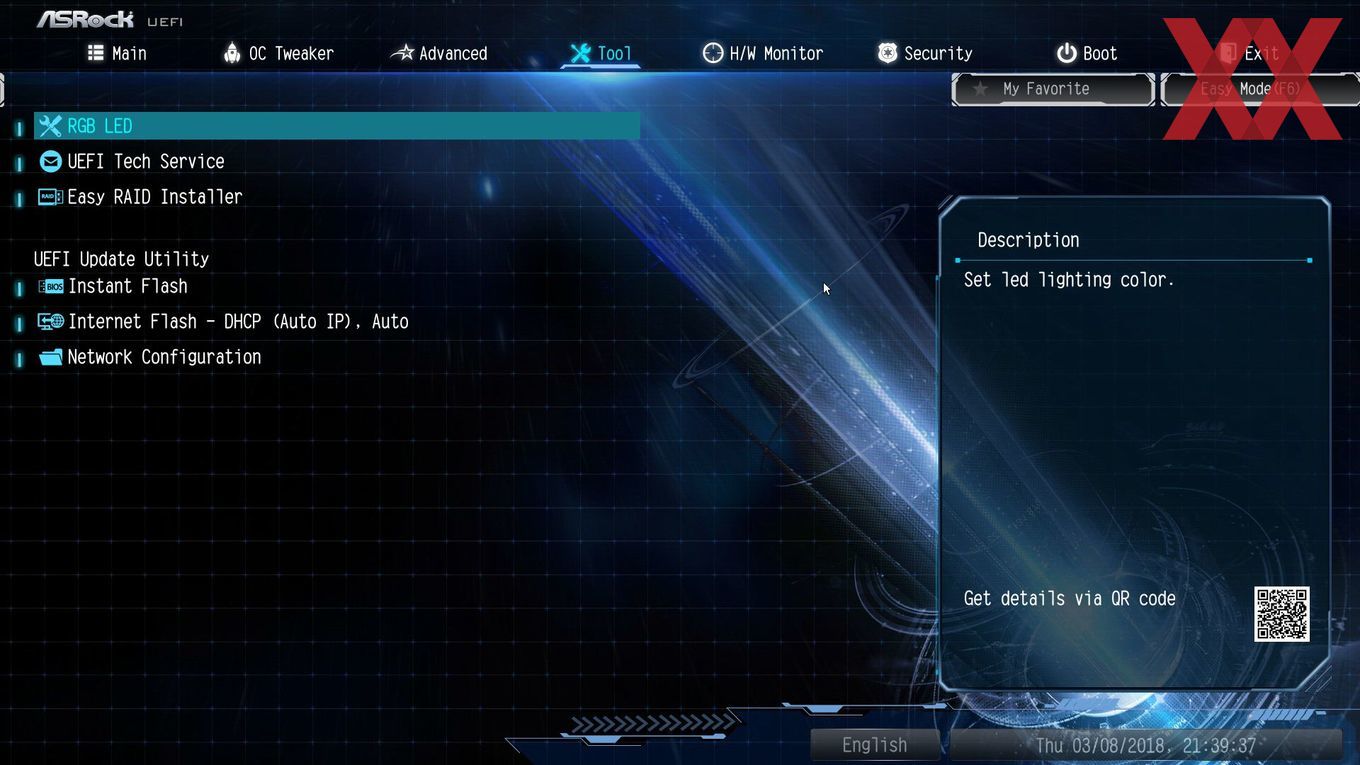

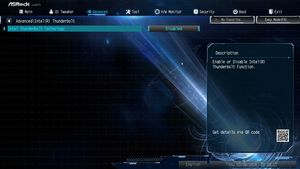

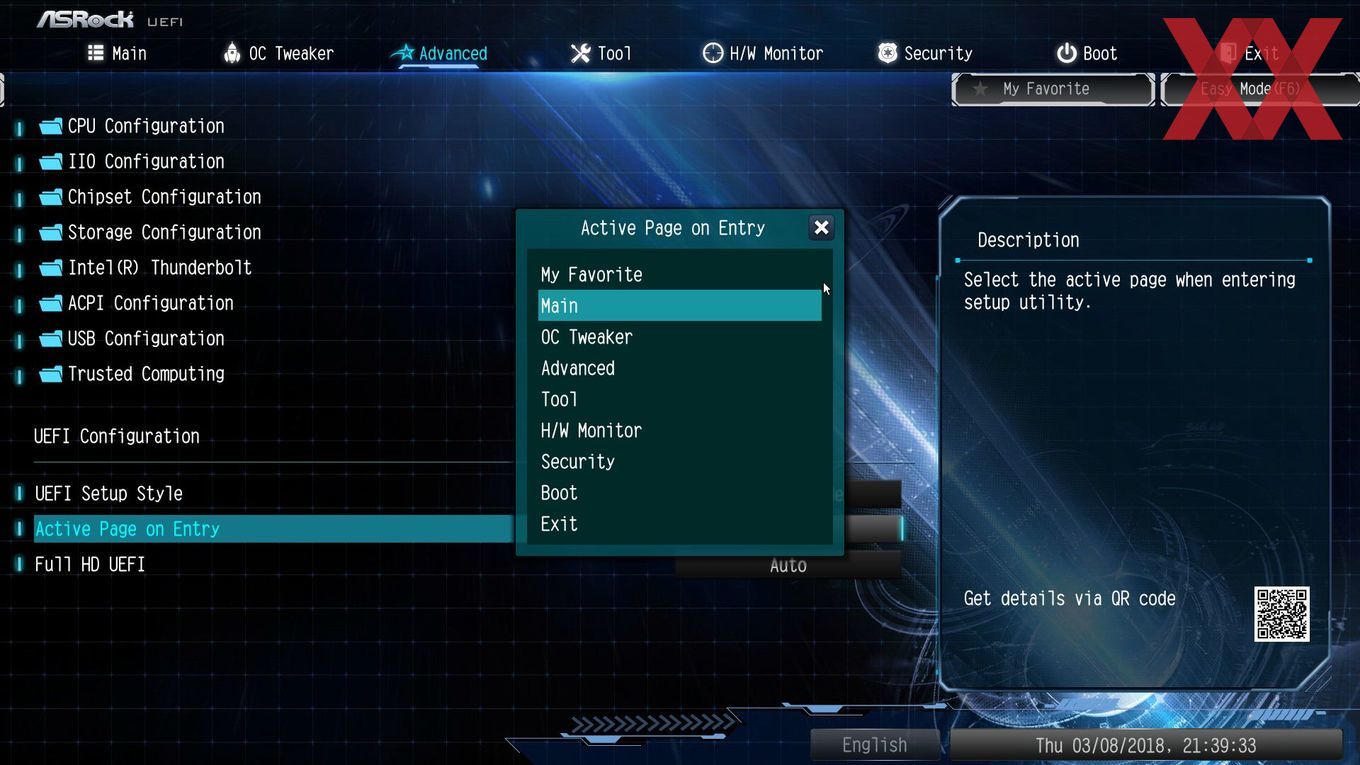

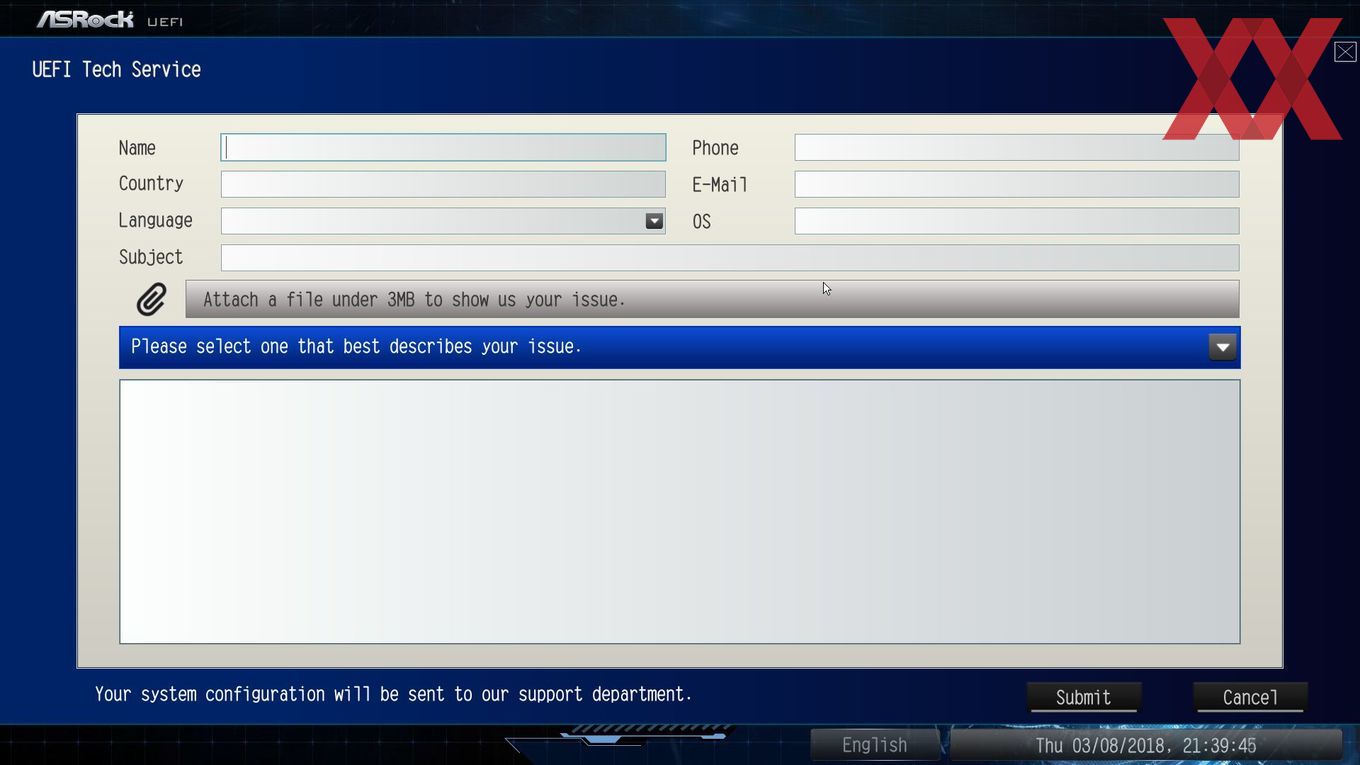

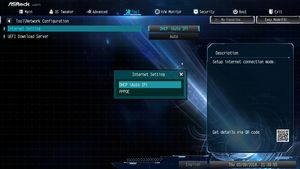

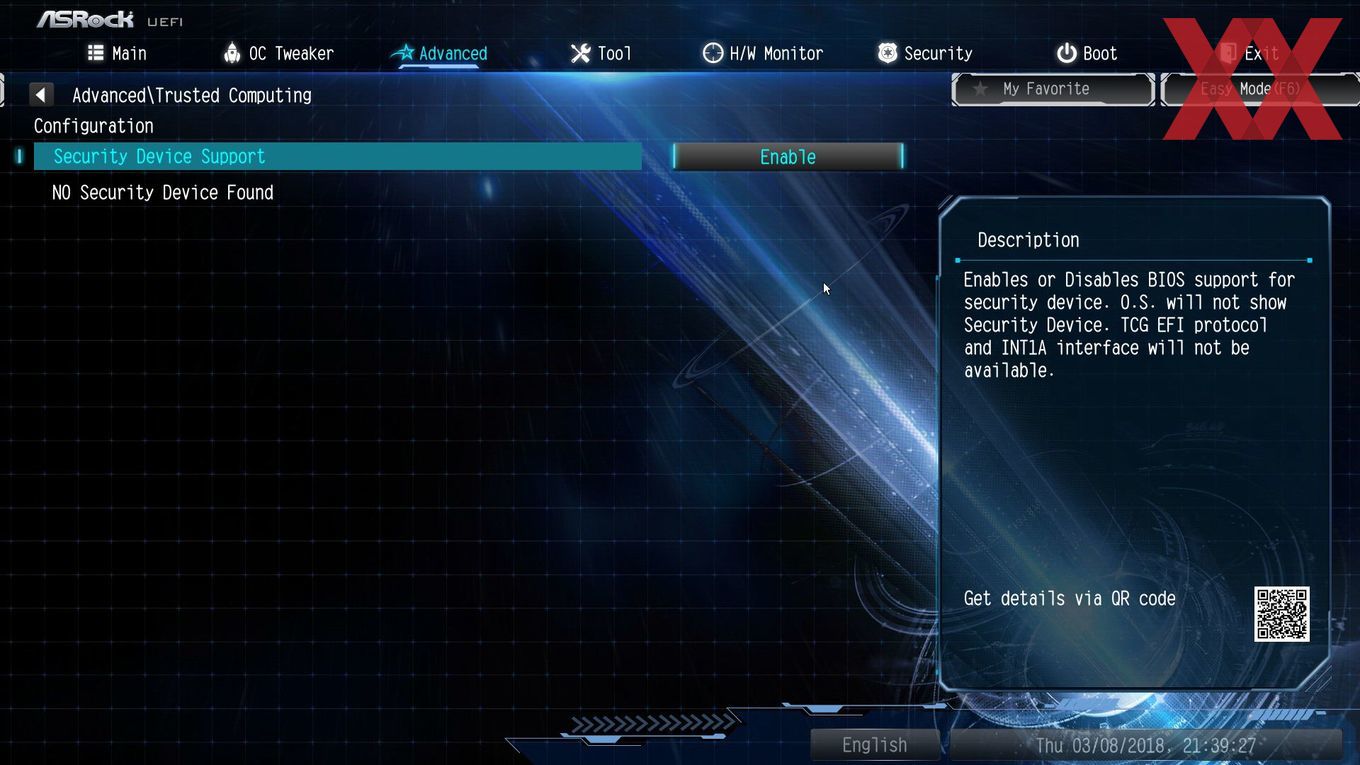

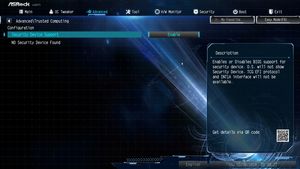

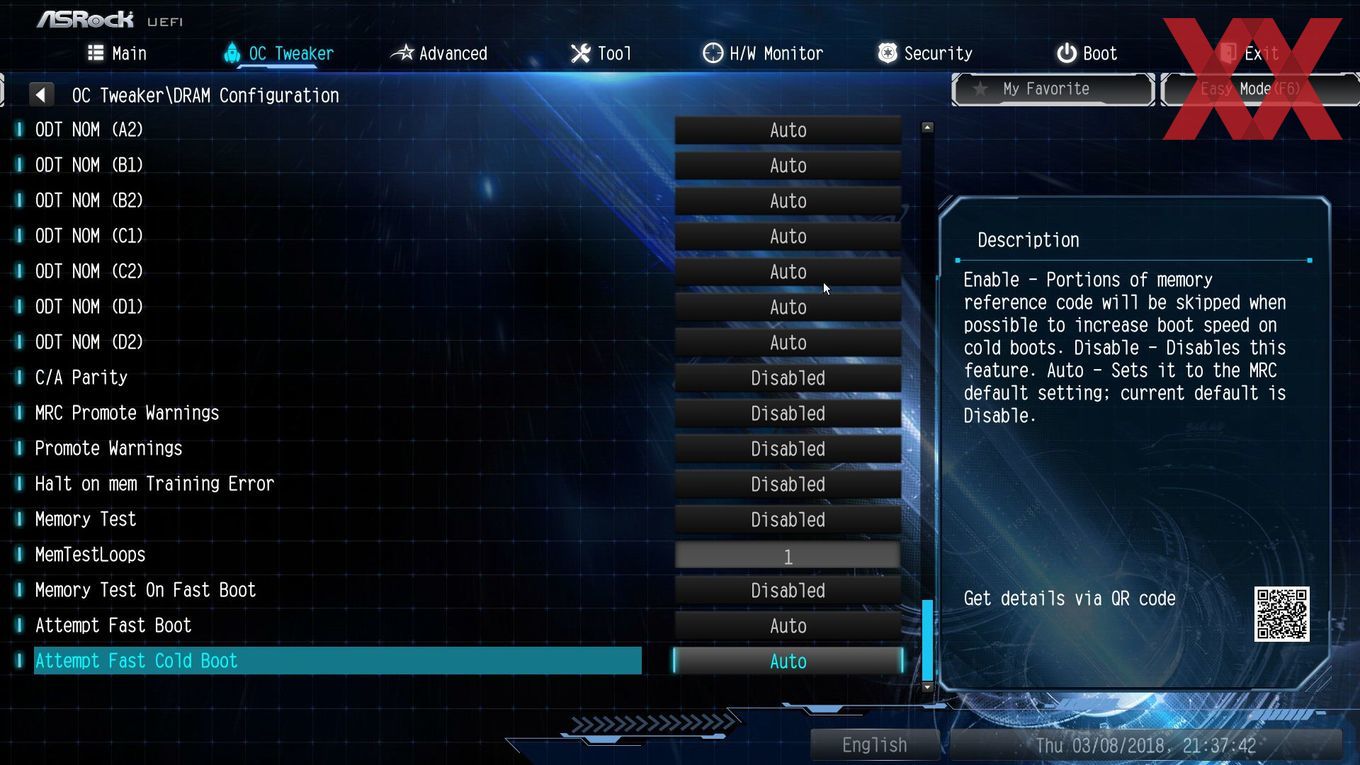

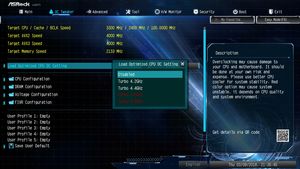

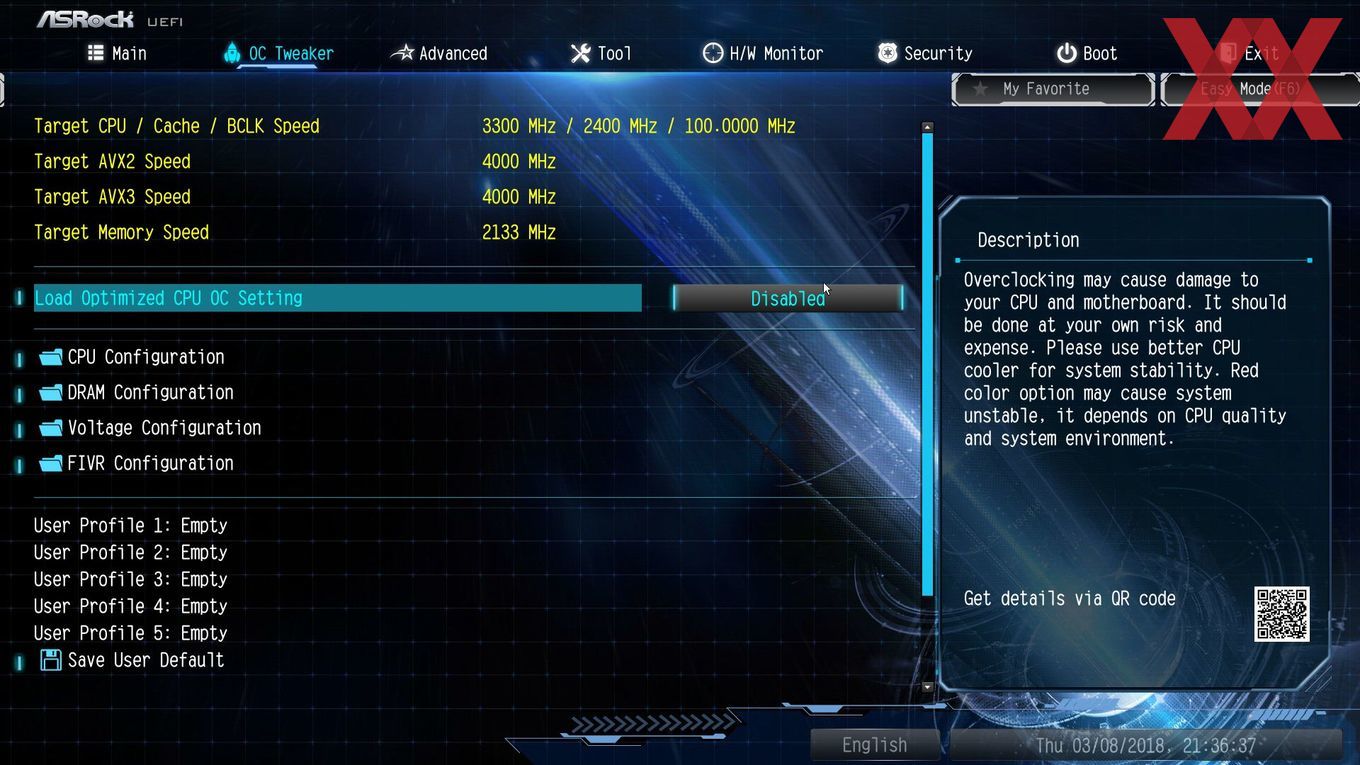

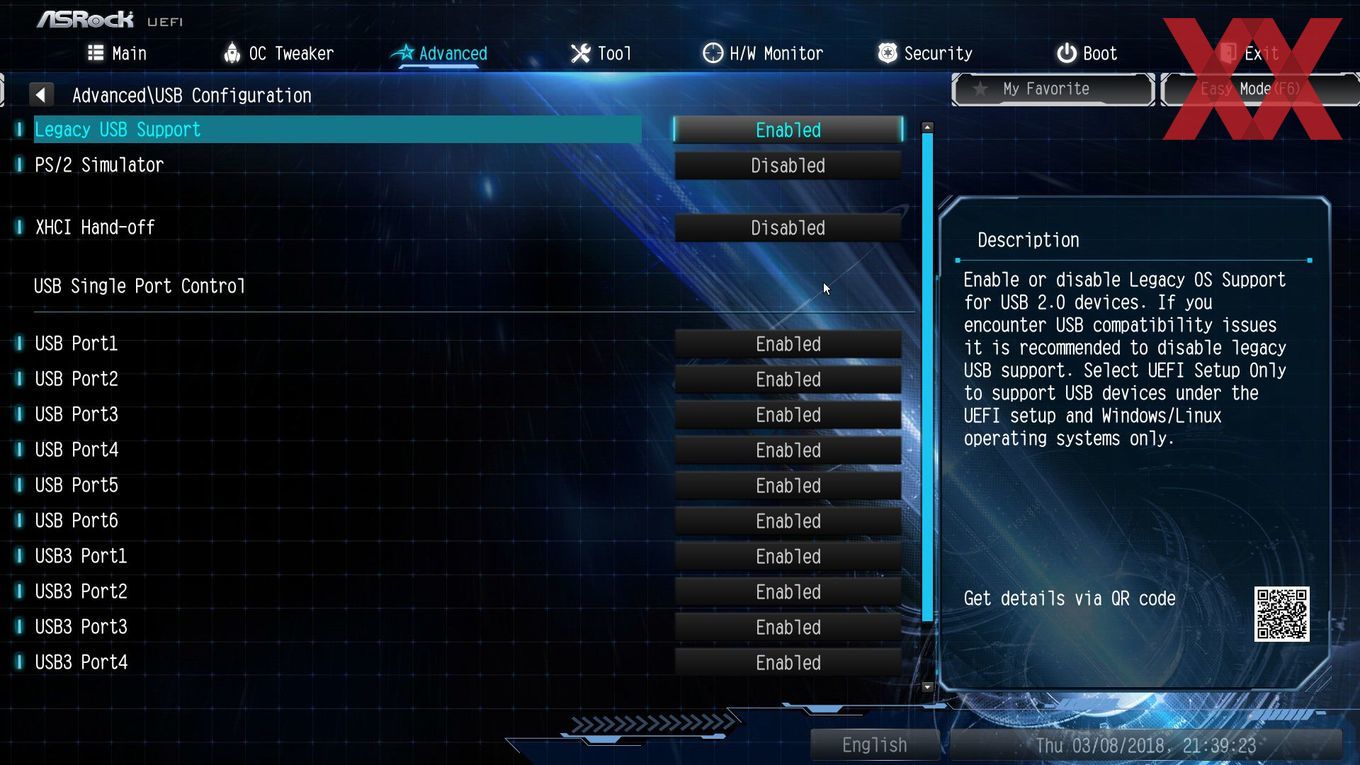

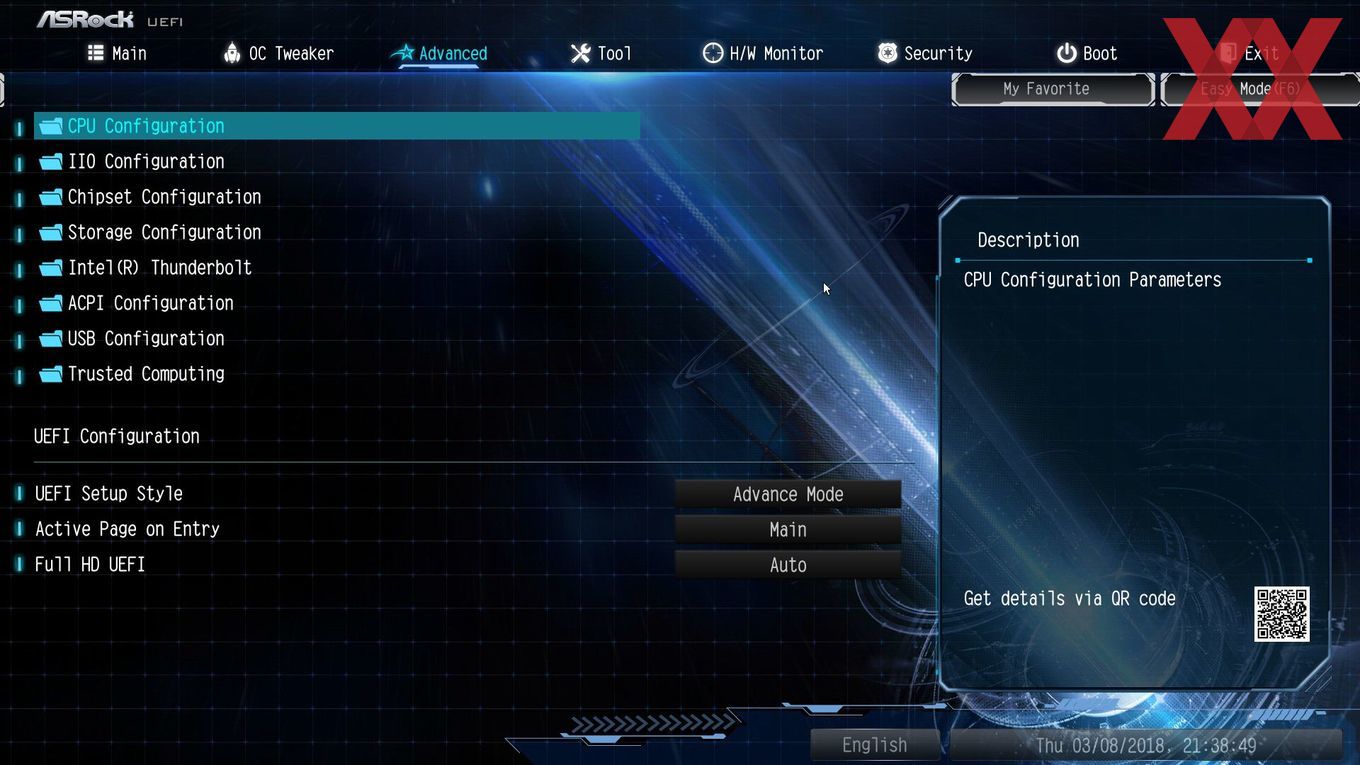

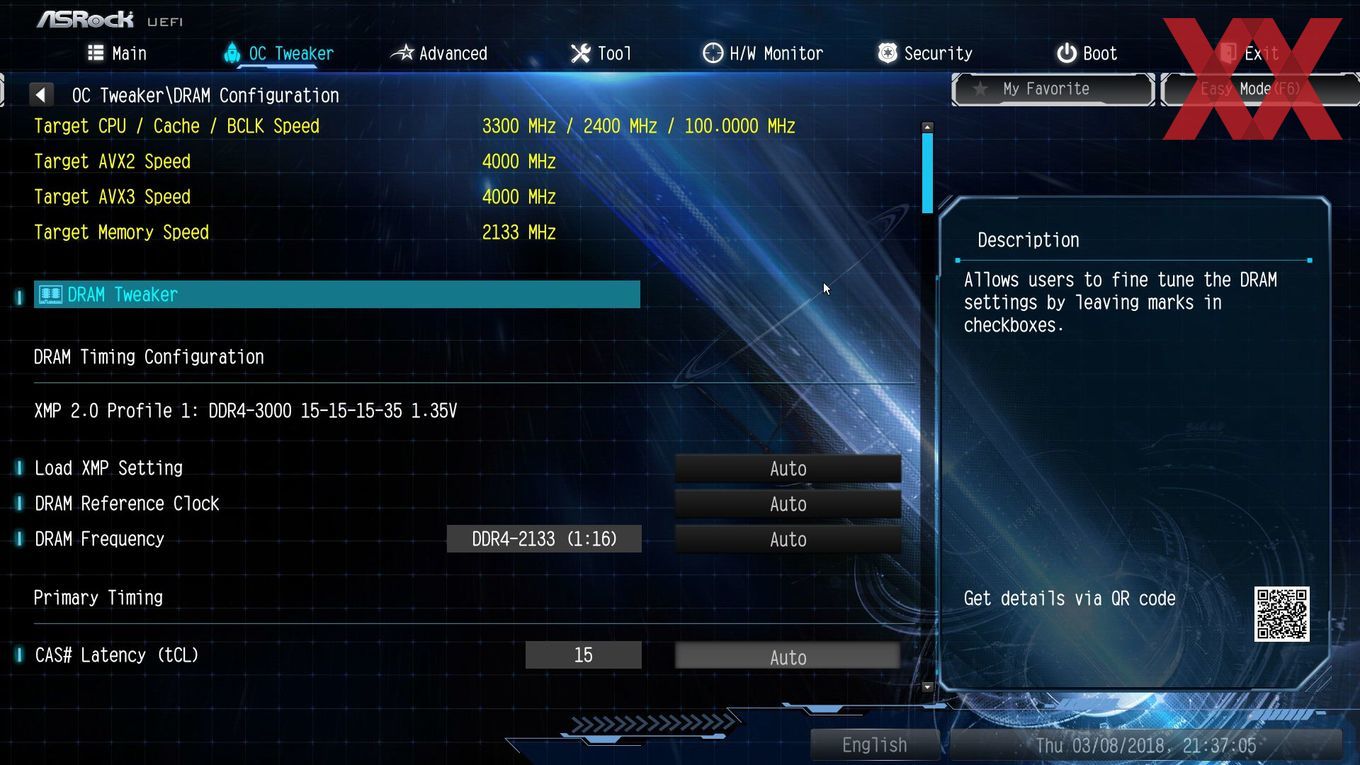

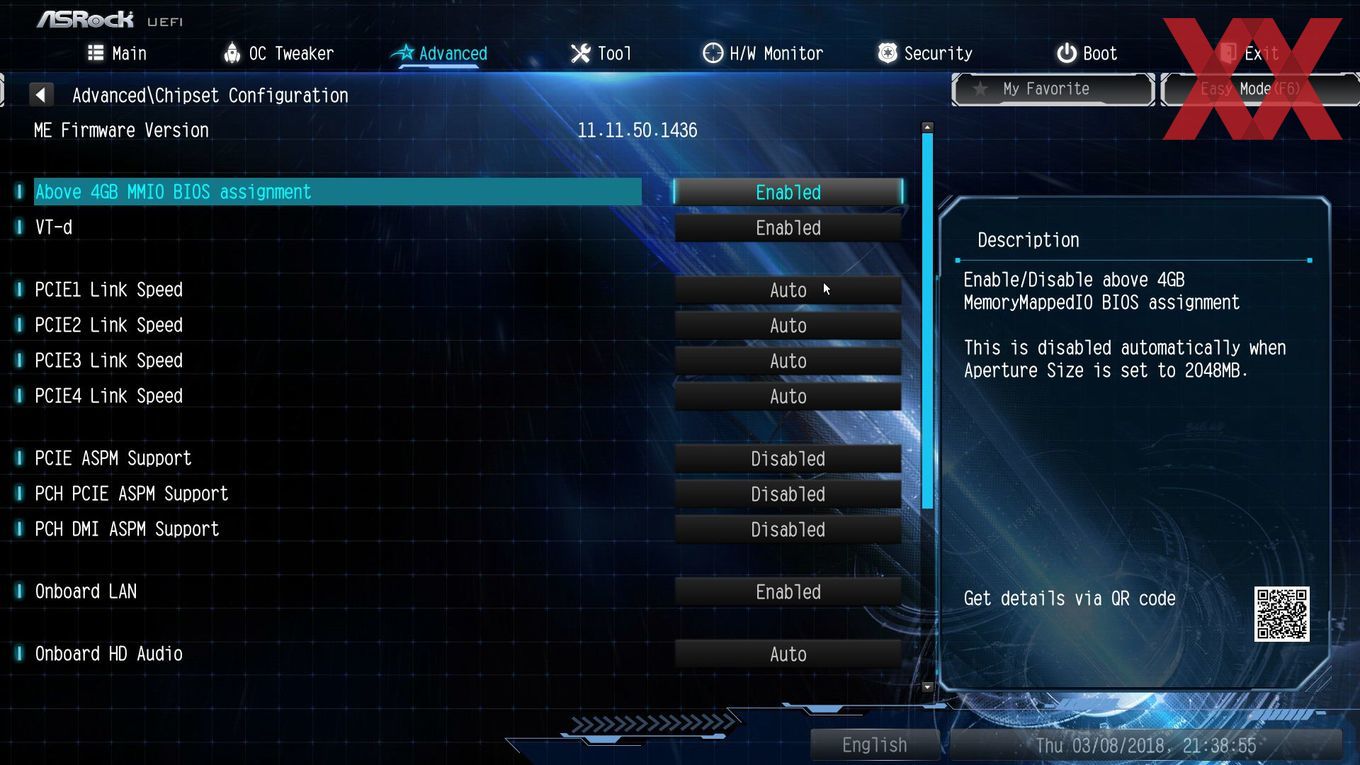

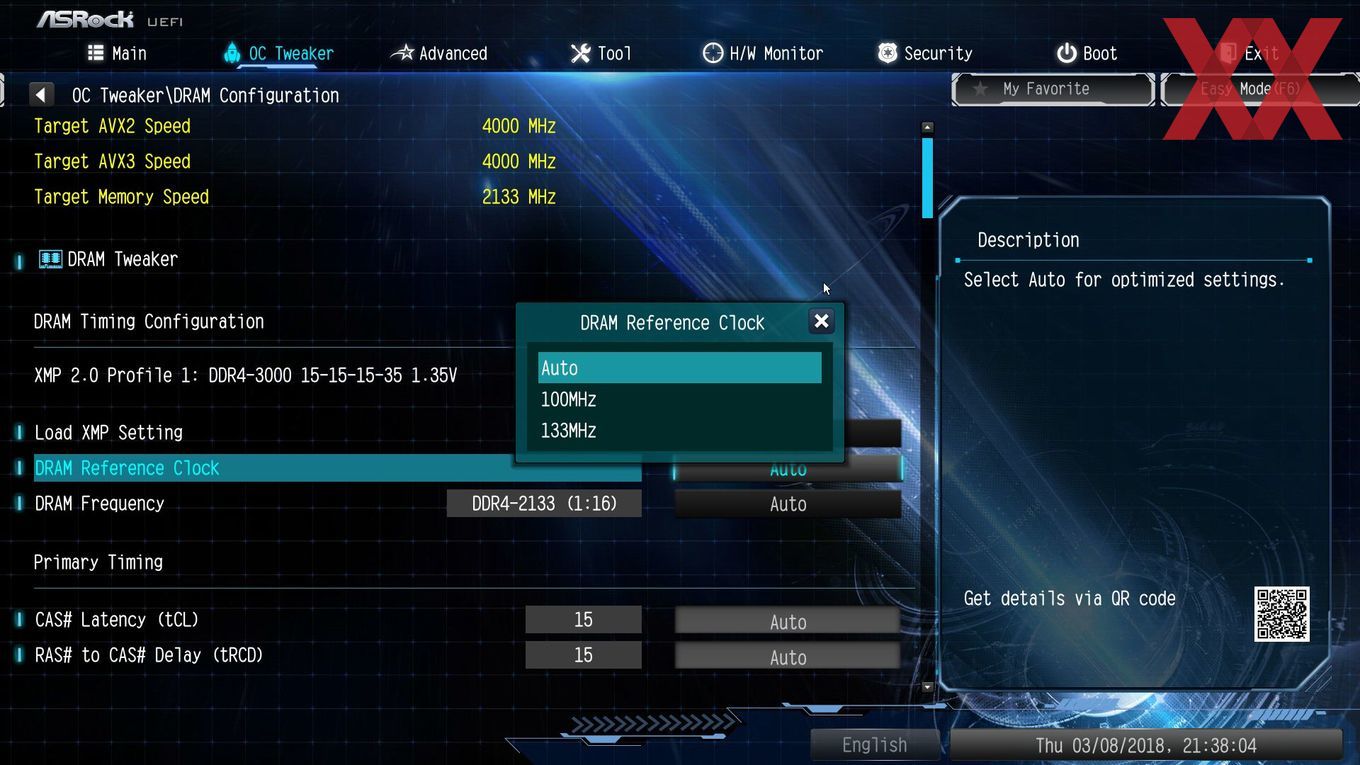

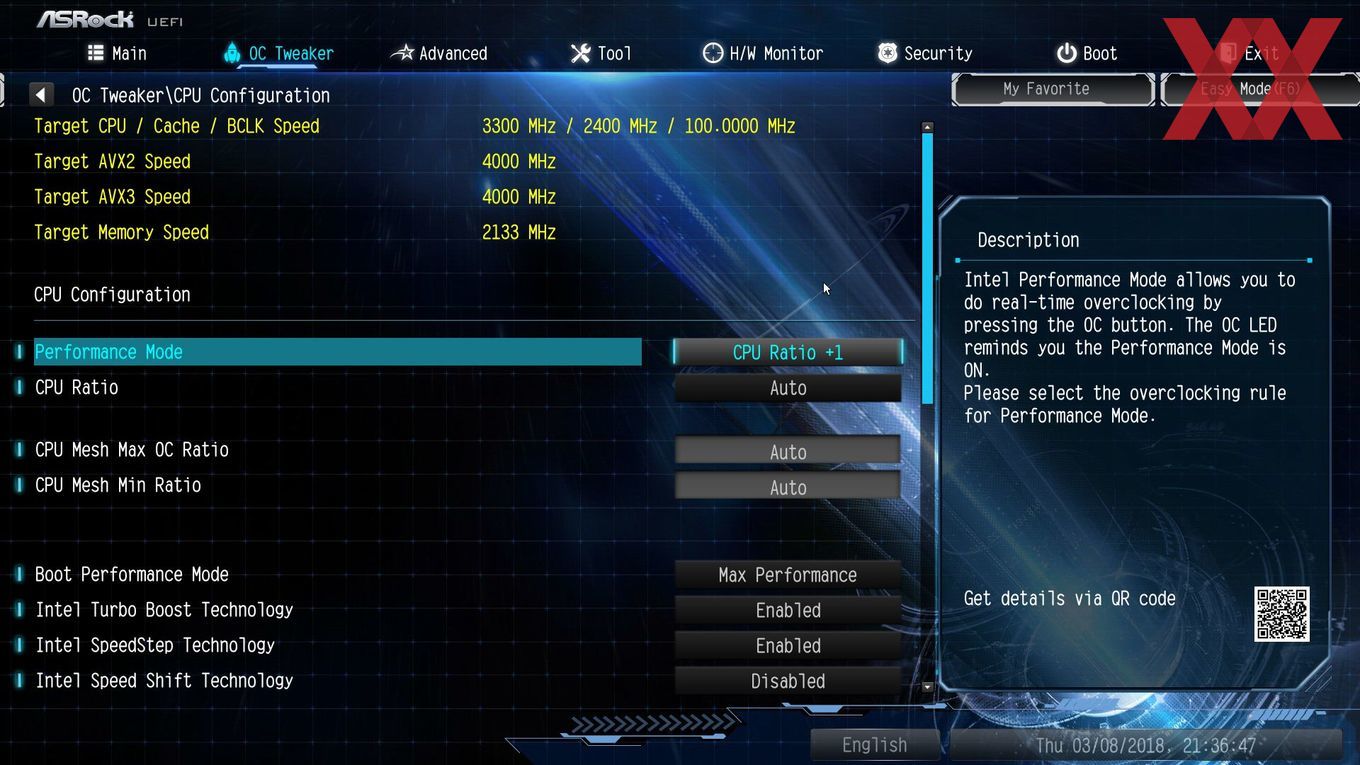

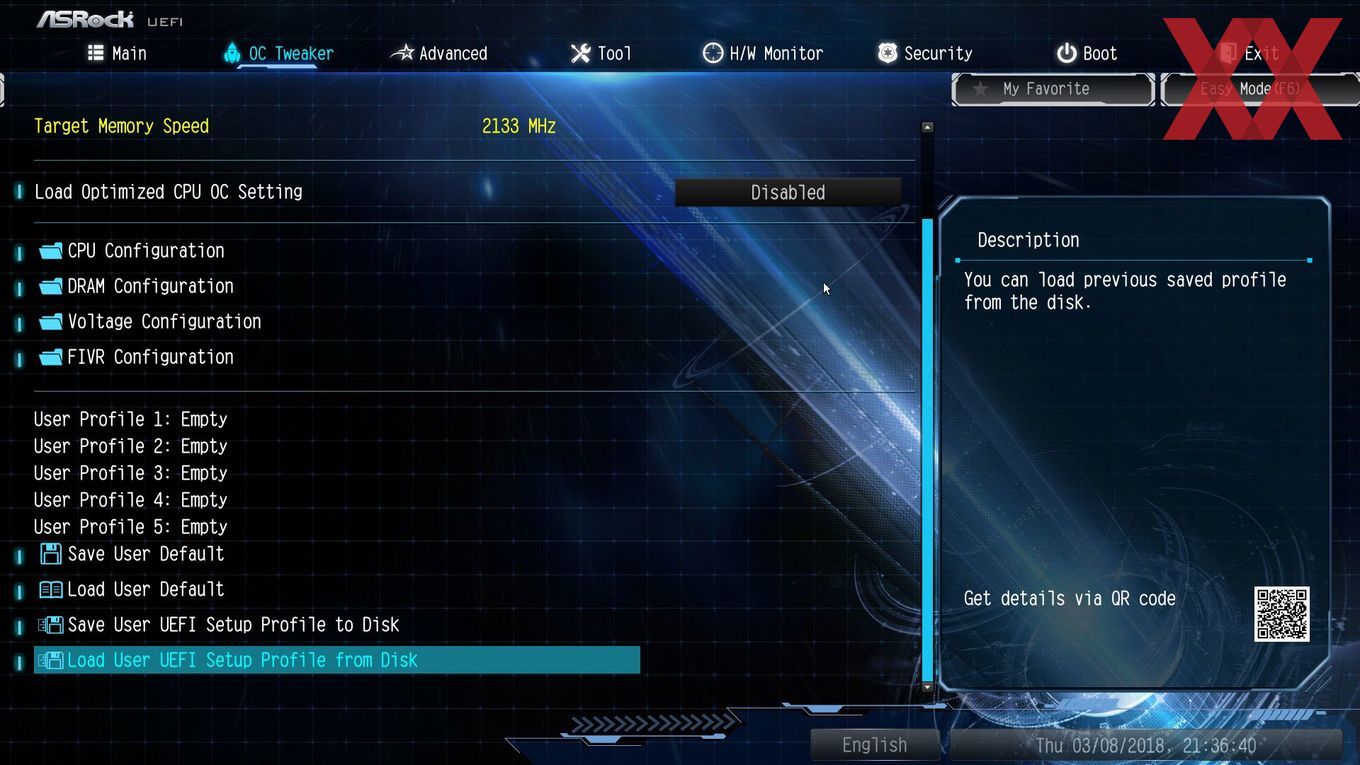

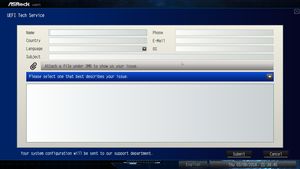

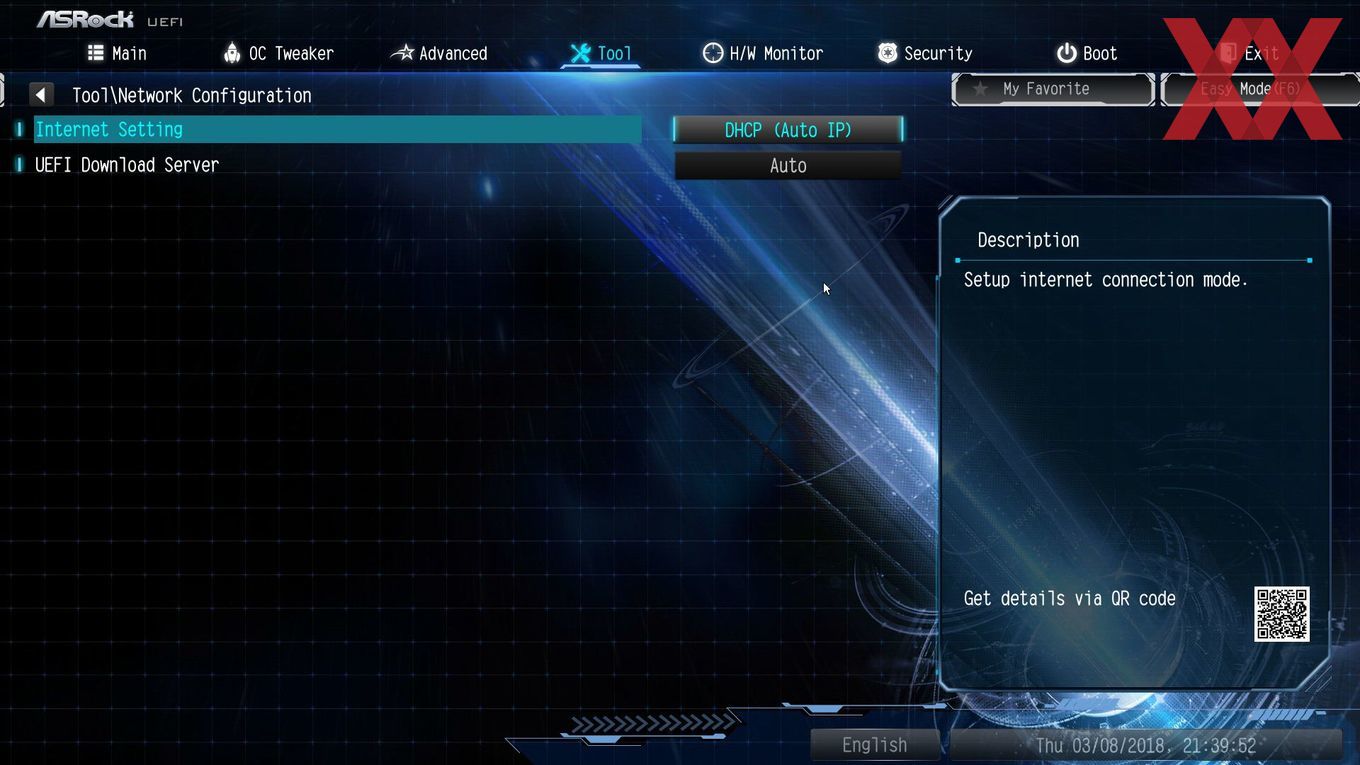

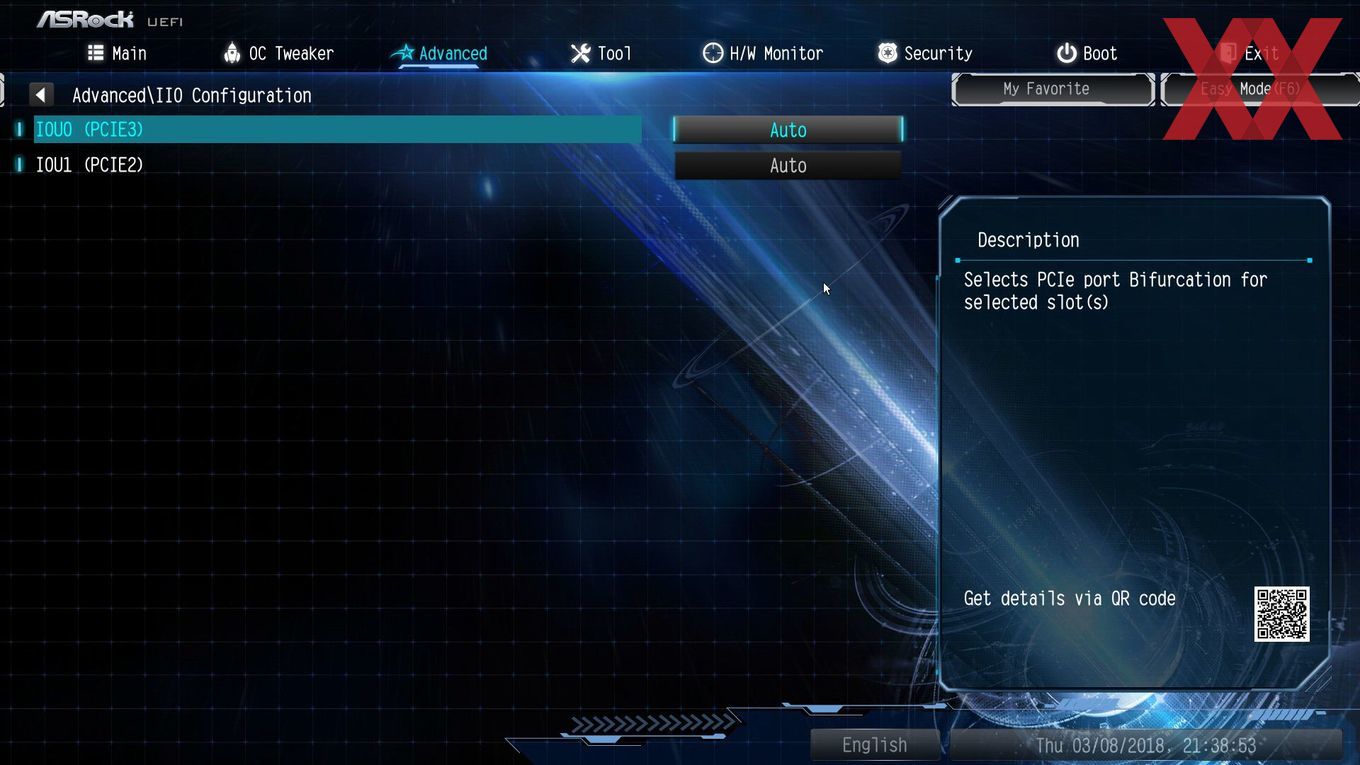

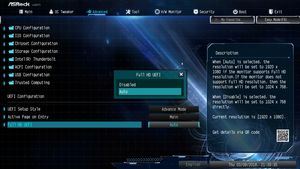

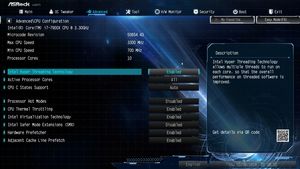

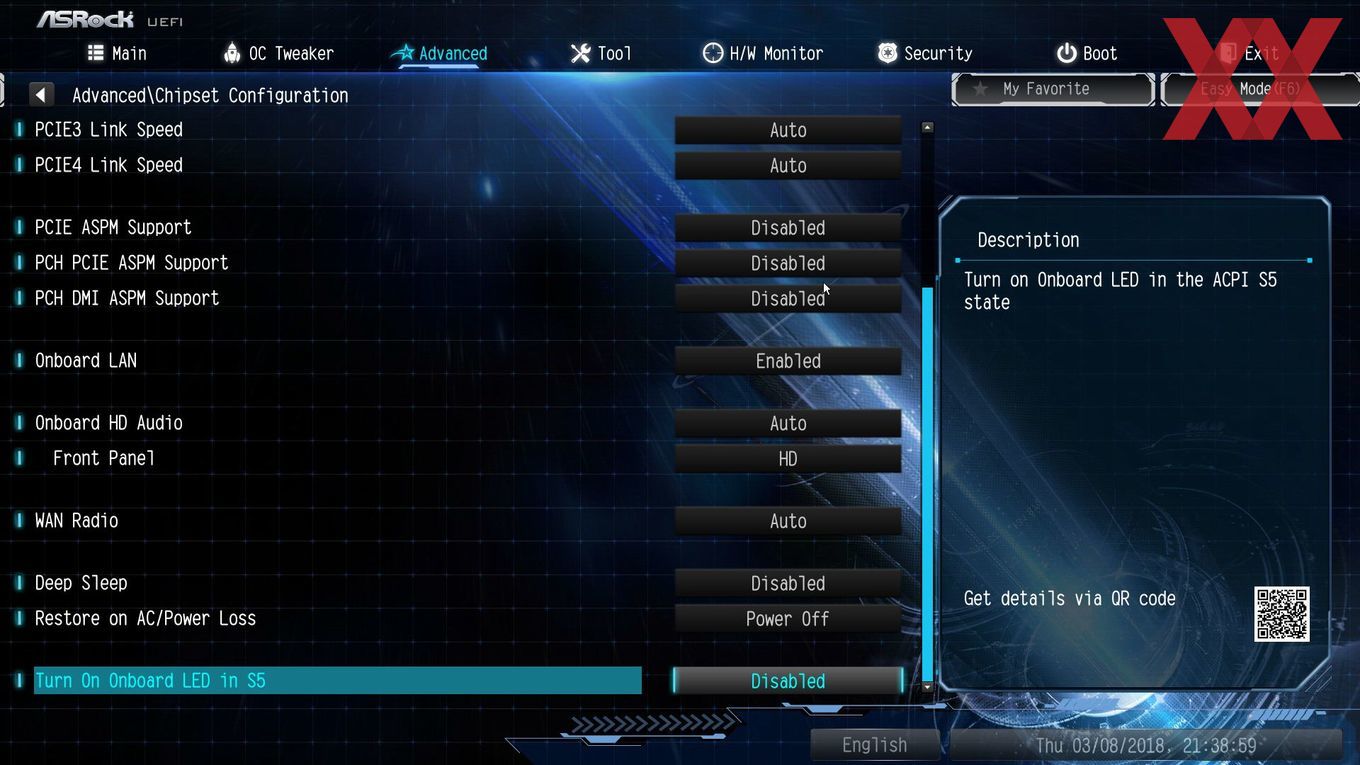

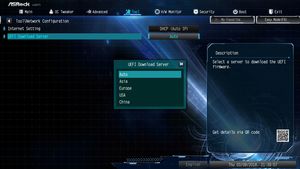

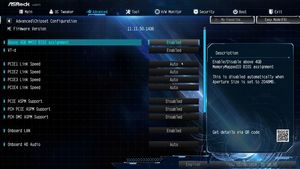

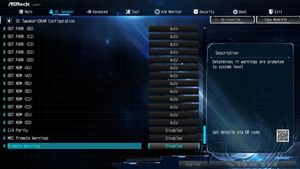

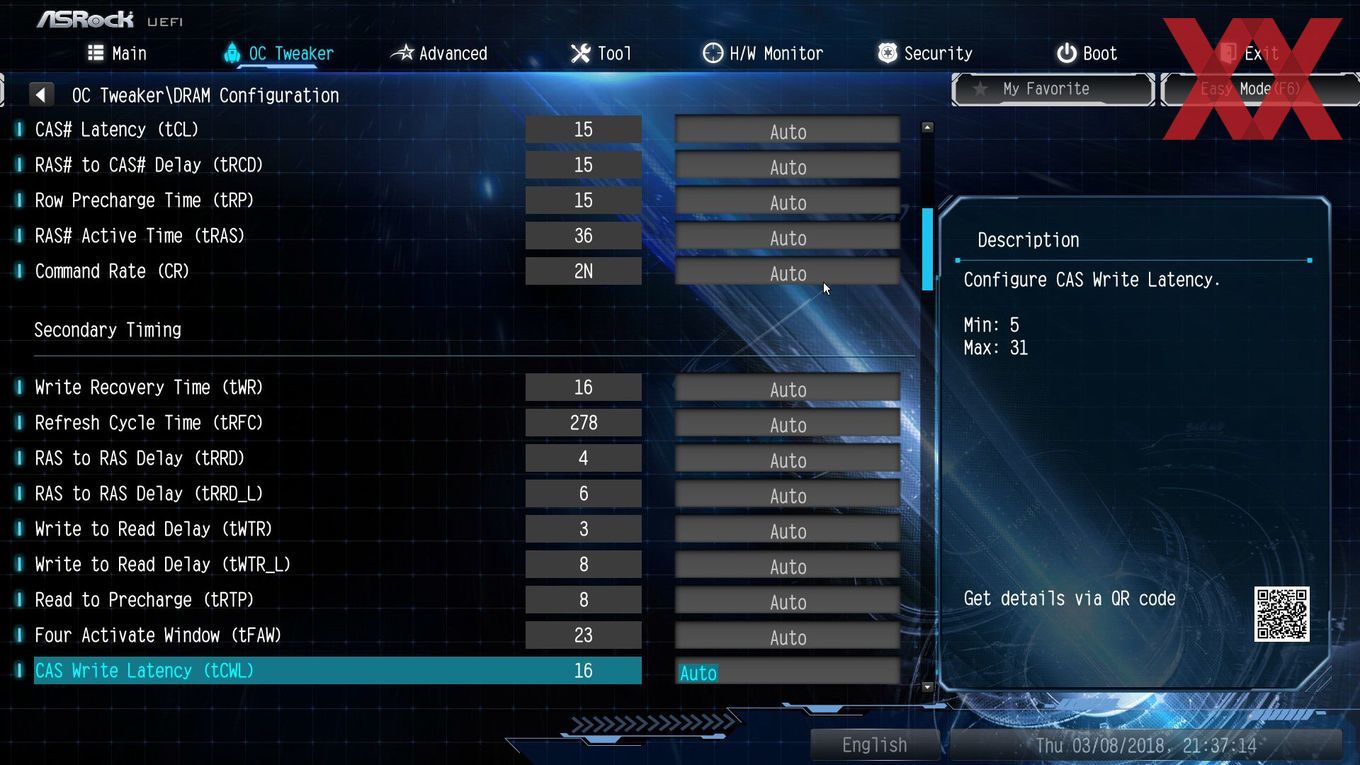

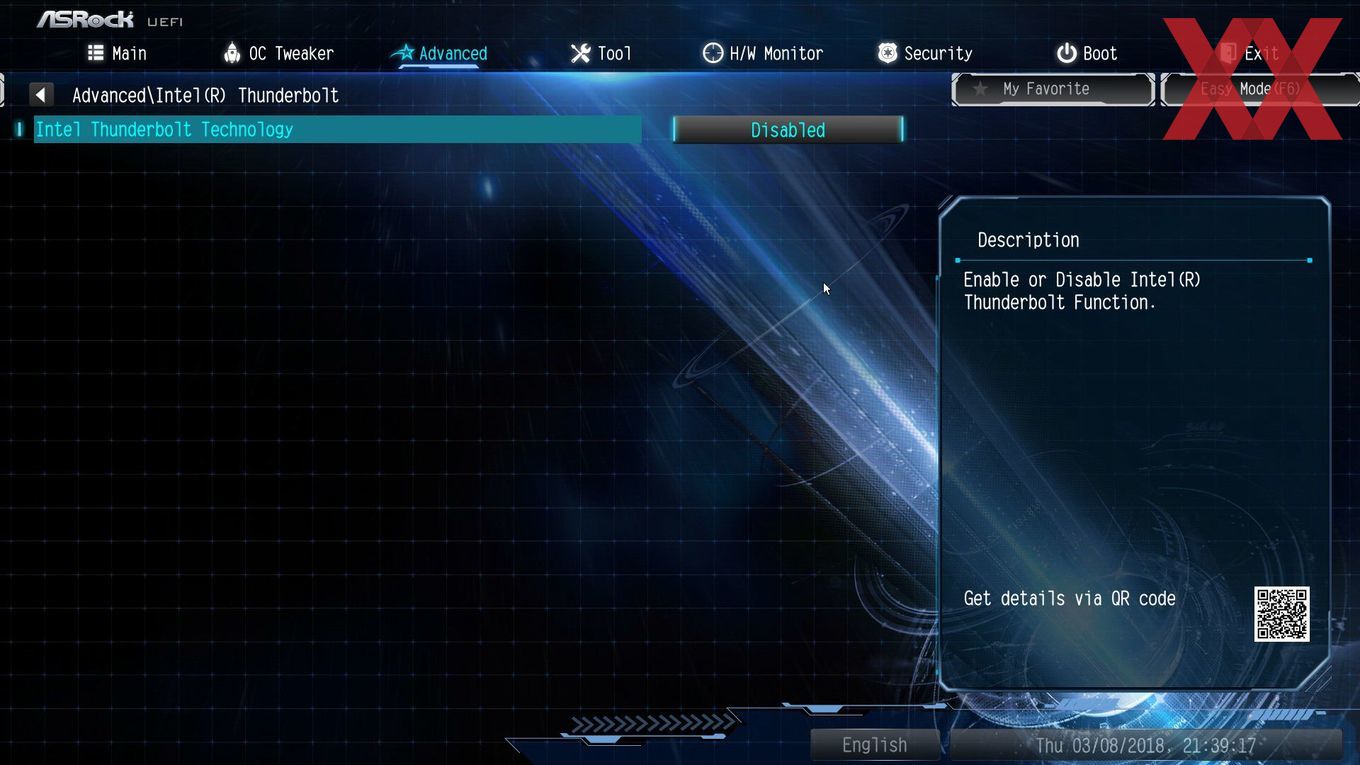

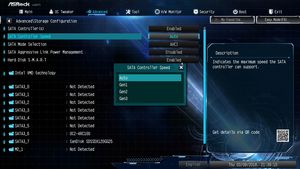

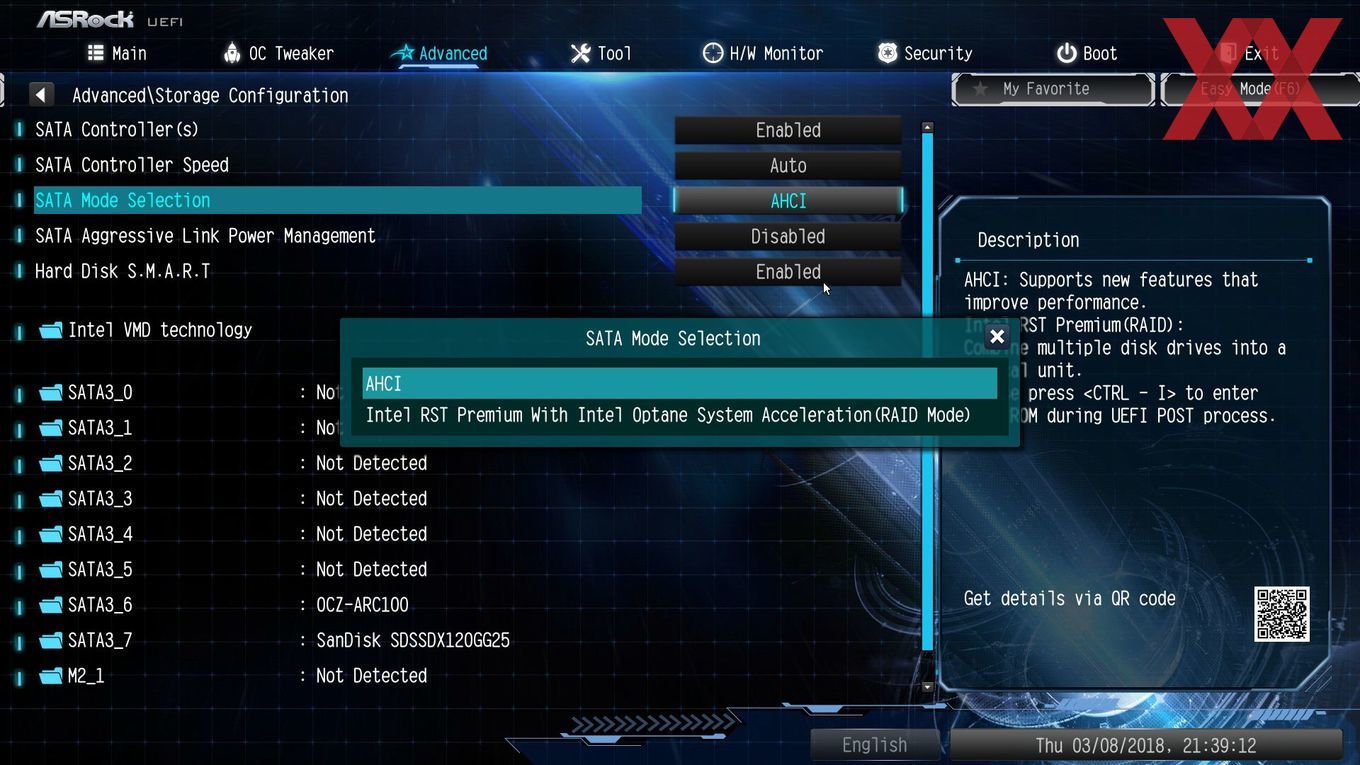

Die restliche Struktur bleibt unverändert. Zudem hat der Anwender die Möglichkeit festzulegen, welcher Reiter beim Aufrufen der UEFI-Oberfläche angezeigt werden soll. Unter "OC Tweaker" findet der Anwender sämtliche Overclocking-Funktionen. Statt die meisten Funktionen auf einer Seite zu lassen, wurden sie in vier Menüpunkte aufgeteilt: CPU Configuration, DRAM Configuration und Voltage Configuration. Alle gewählten Einstellungen können auf insgesamt fünf verfügbaren Profilplätzen gesichert werden. Die Profile lassen sich auf einen USB-Stick sichern und auch wieder ins UEFI importieren. Auf der "Advanced"-Seite kann wie immer auf die Einstellungen zugegriffen werden, die sich auf die Onboard-Komponenten beziehen. Weiterhin werden jedoch auch die bereits bekannten Tools angeboten: System Browser, Online Management Guard, UEFI Tech Service, Easy RAID Installer und Easy Driver Installer. Das UEFI kann wahlweise per Instant-Flash oder per Internet-Flash auf die aktuelle Version gebracht werden. Insgesamt lassen sich drei Profile abspeichern, die auch exportiert und importiert werden können.

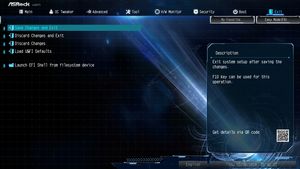

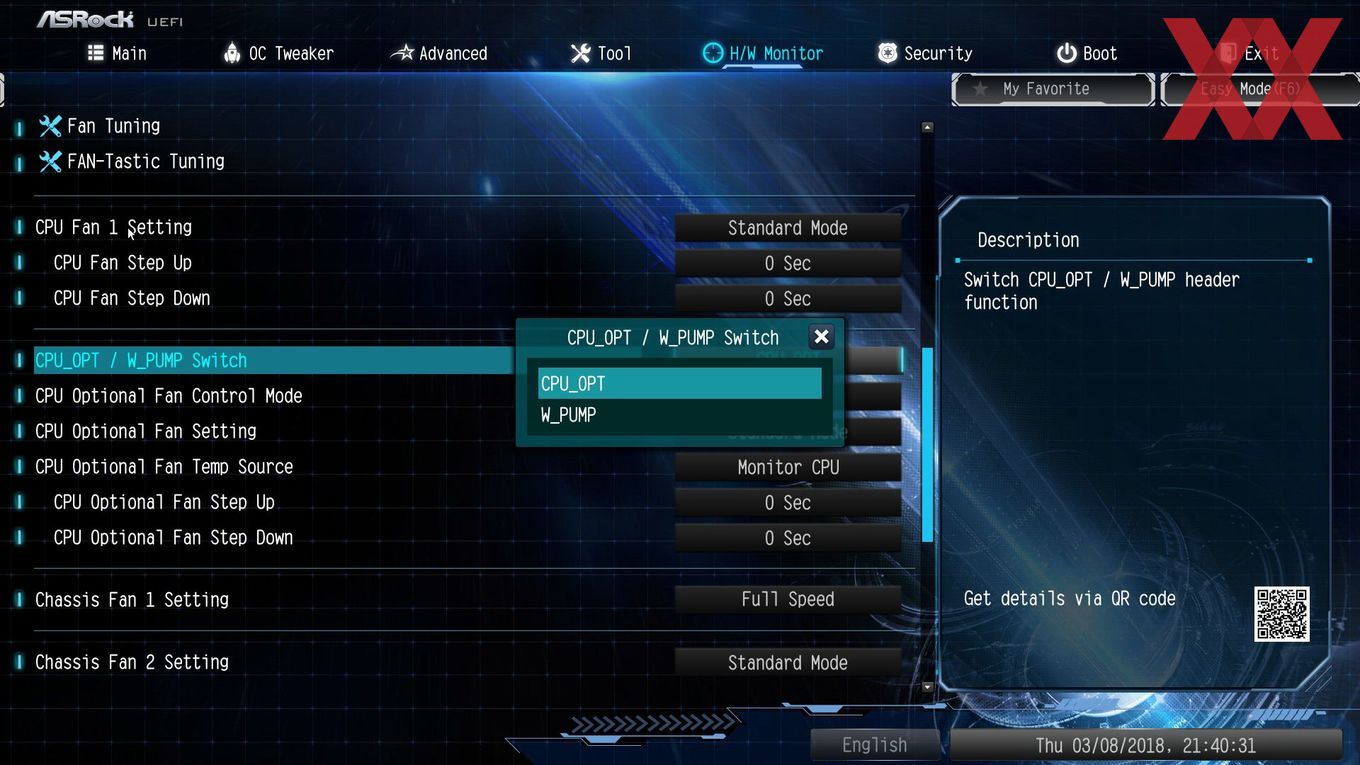

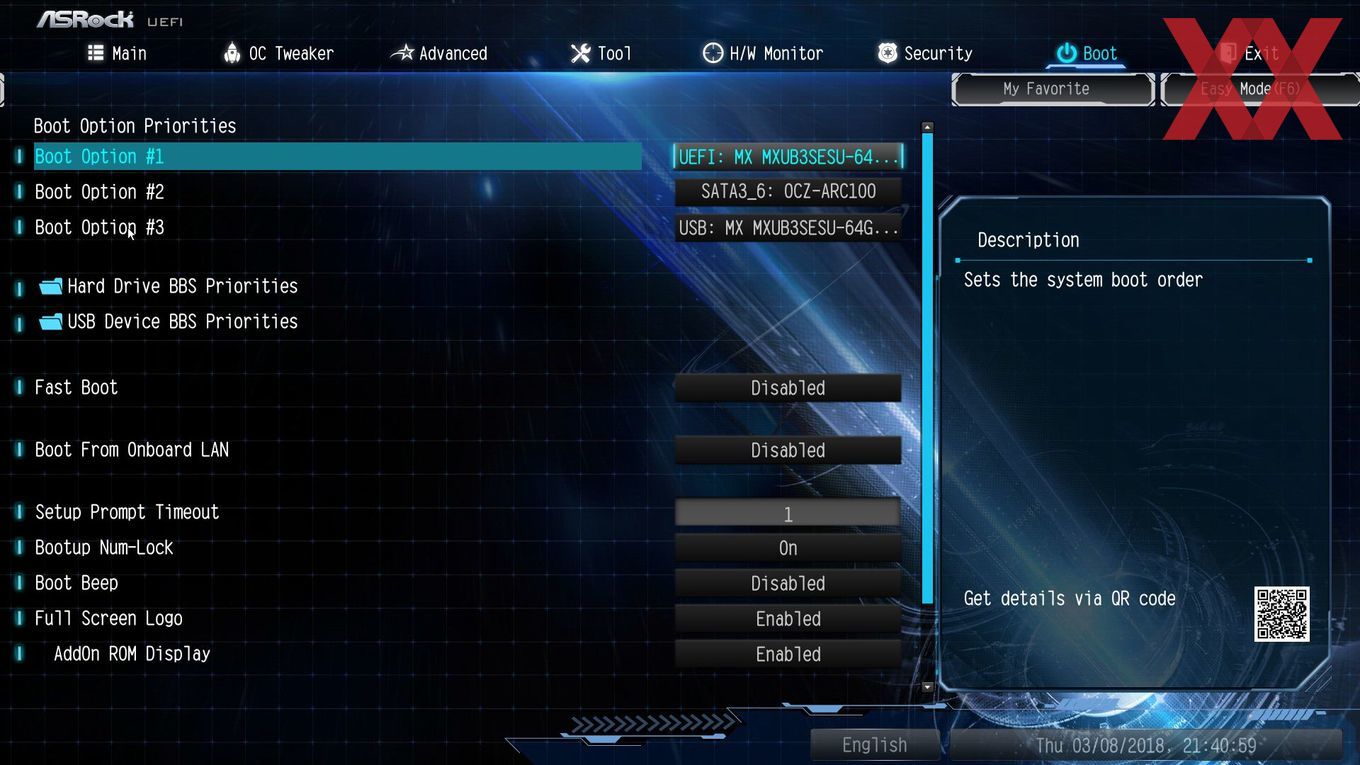

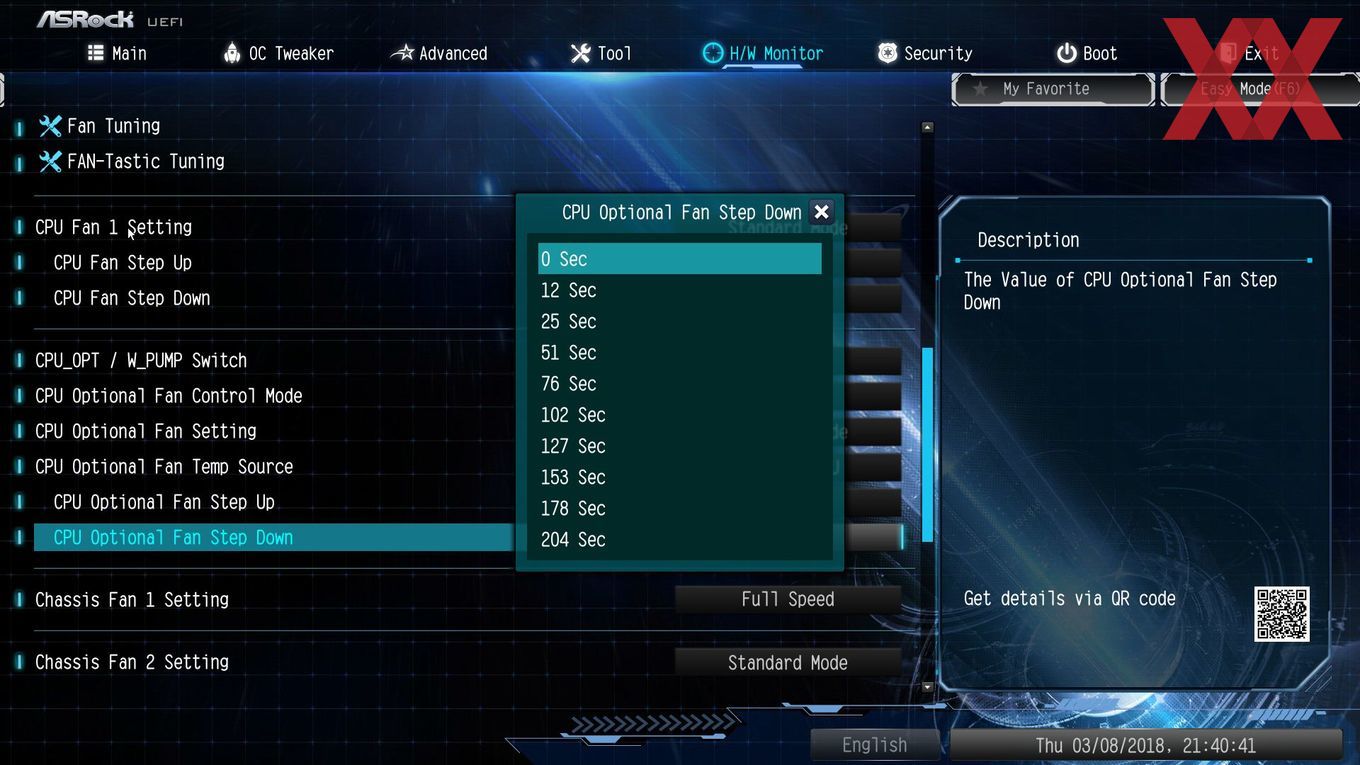

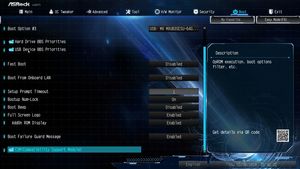

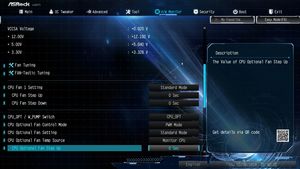

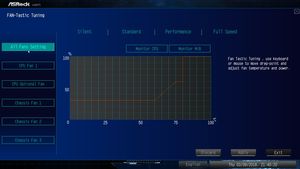

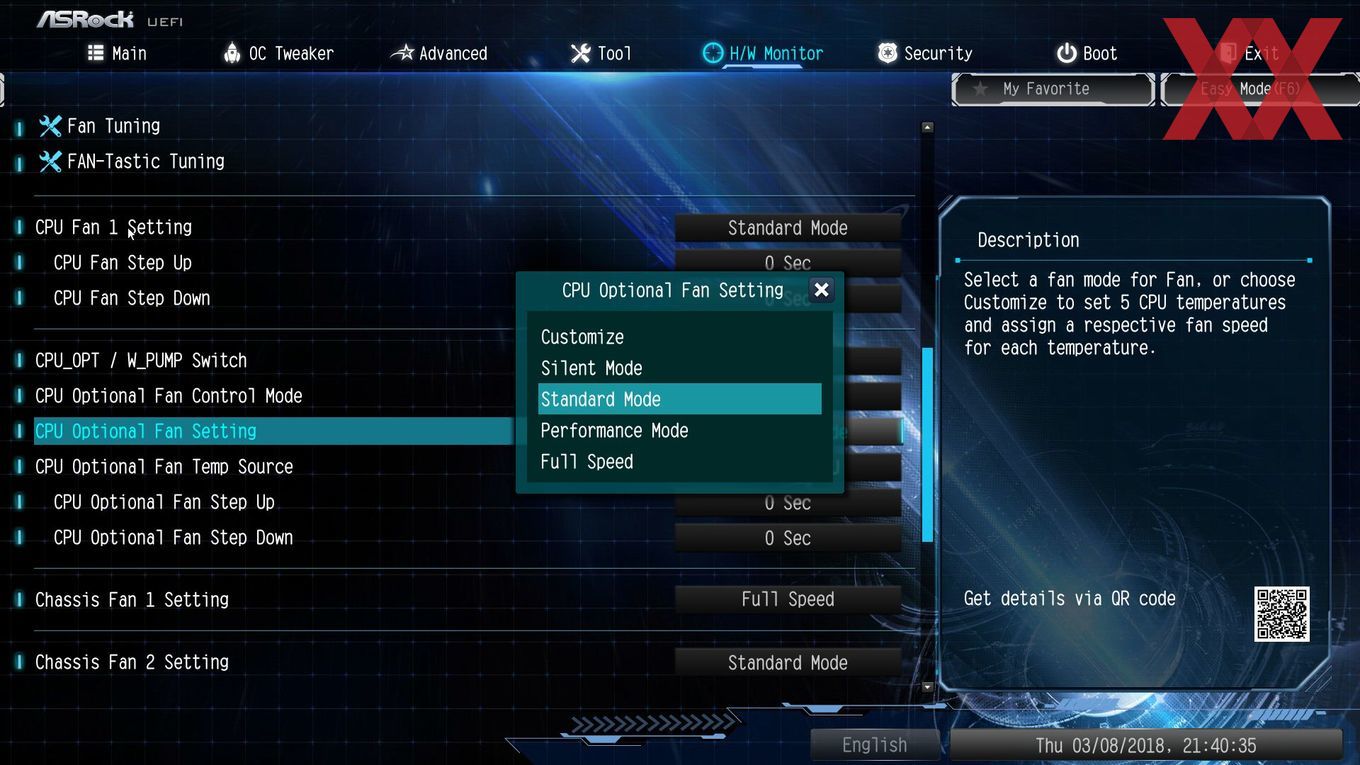

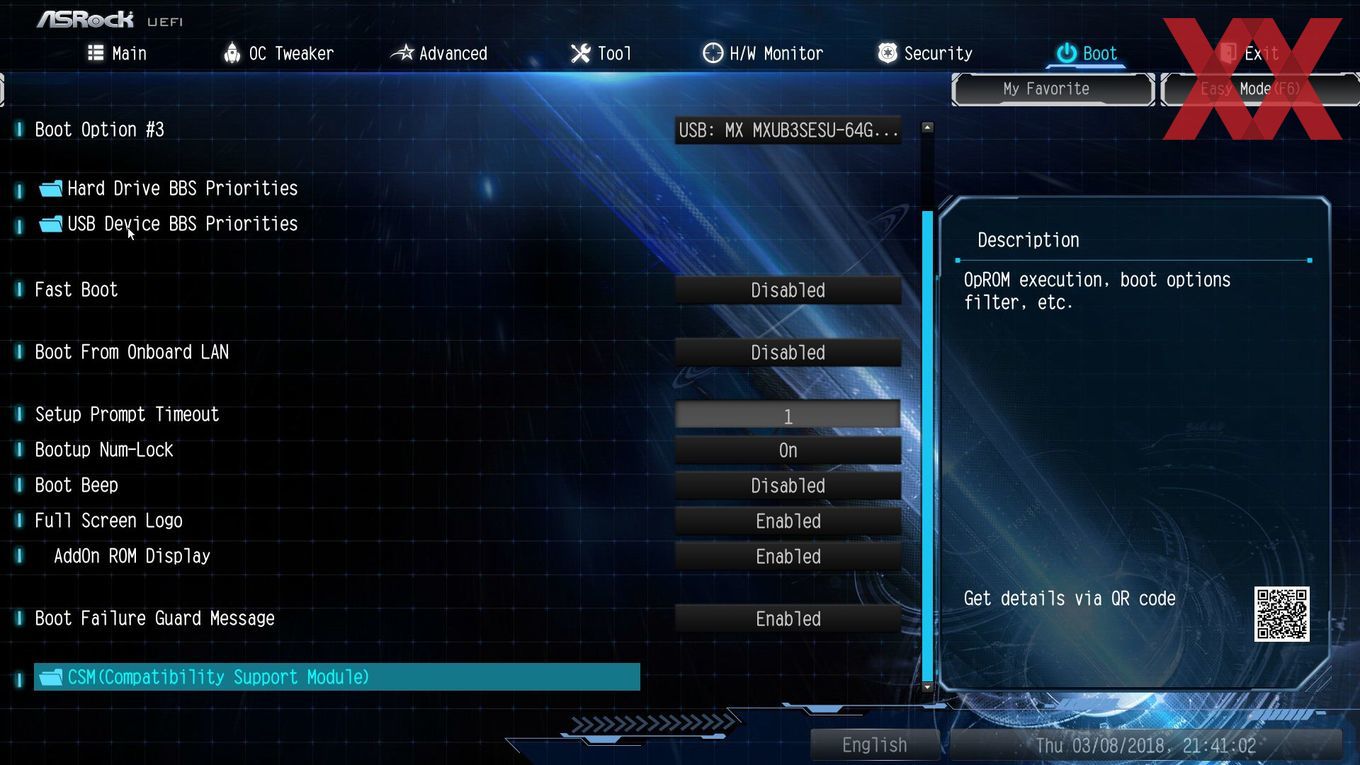

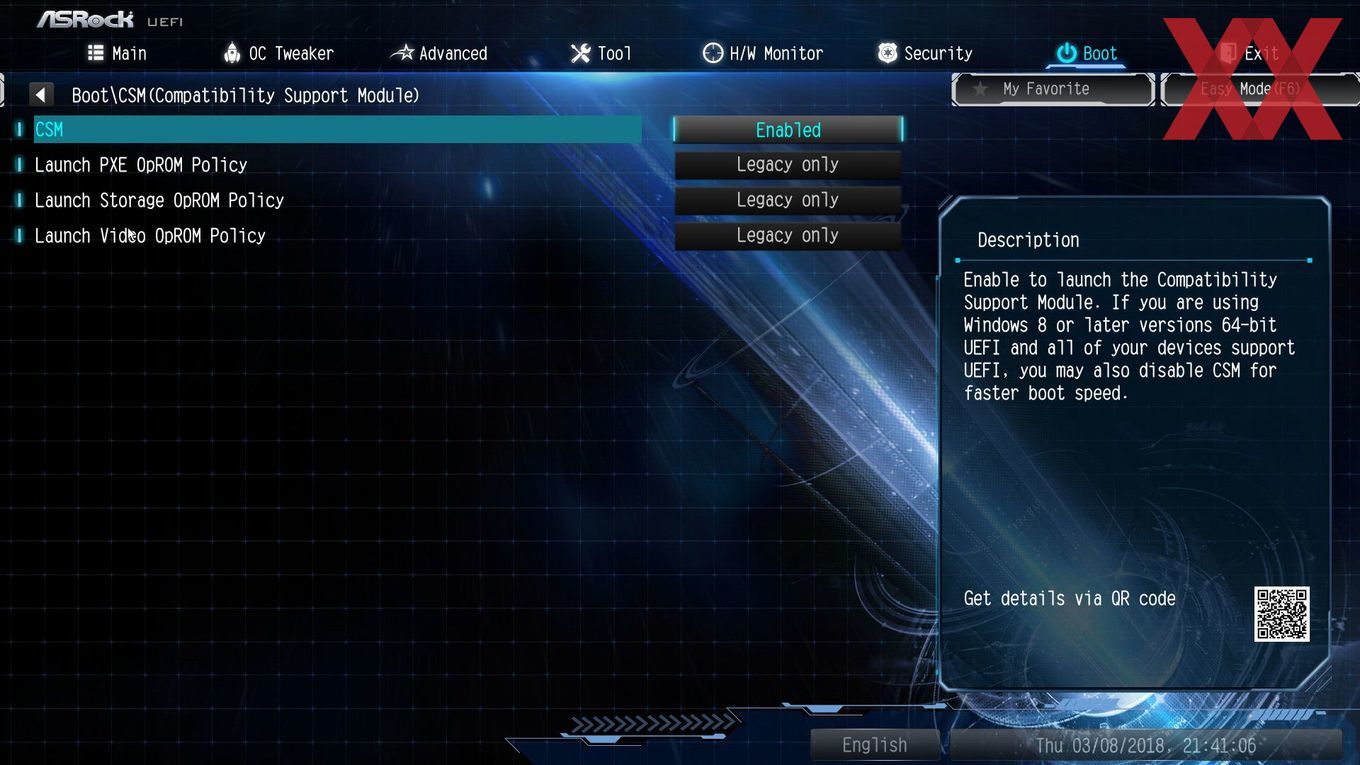

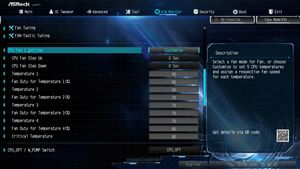

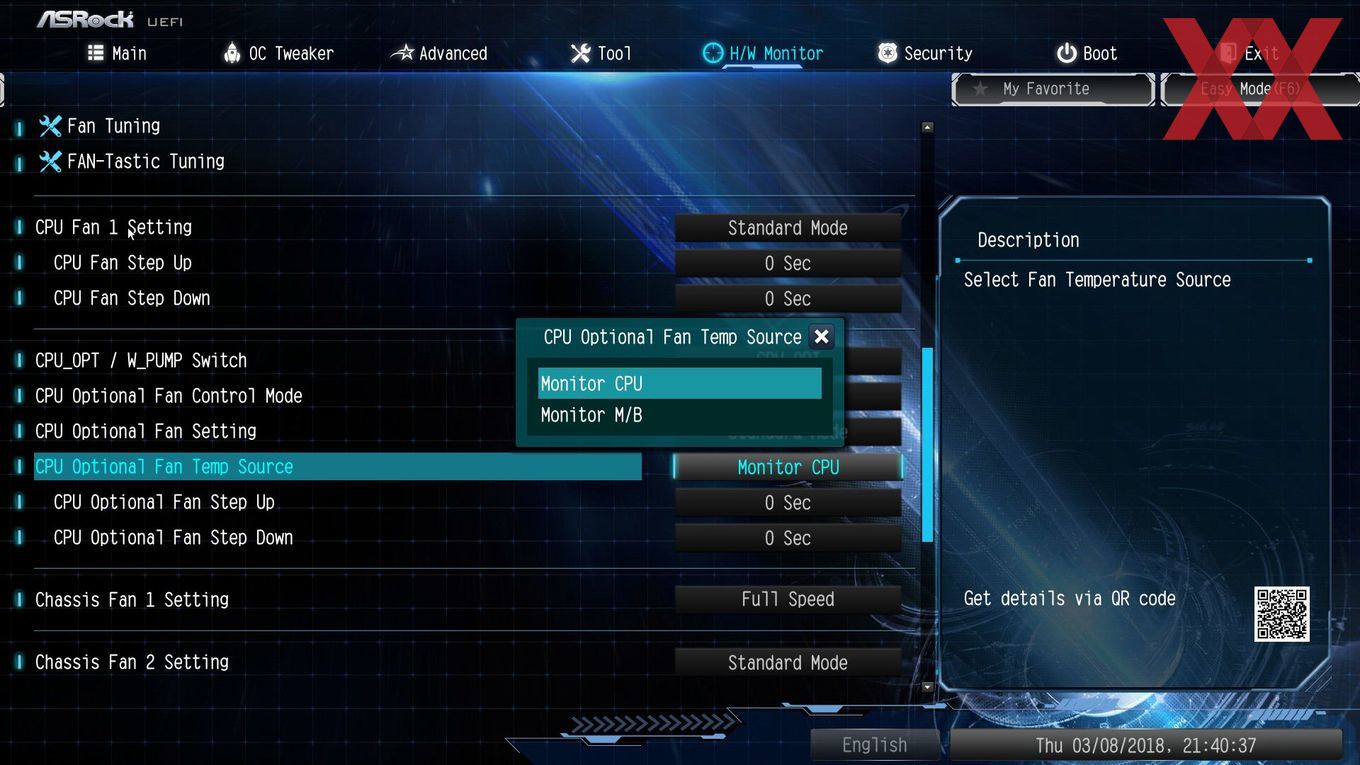

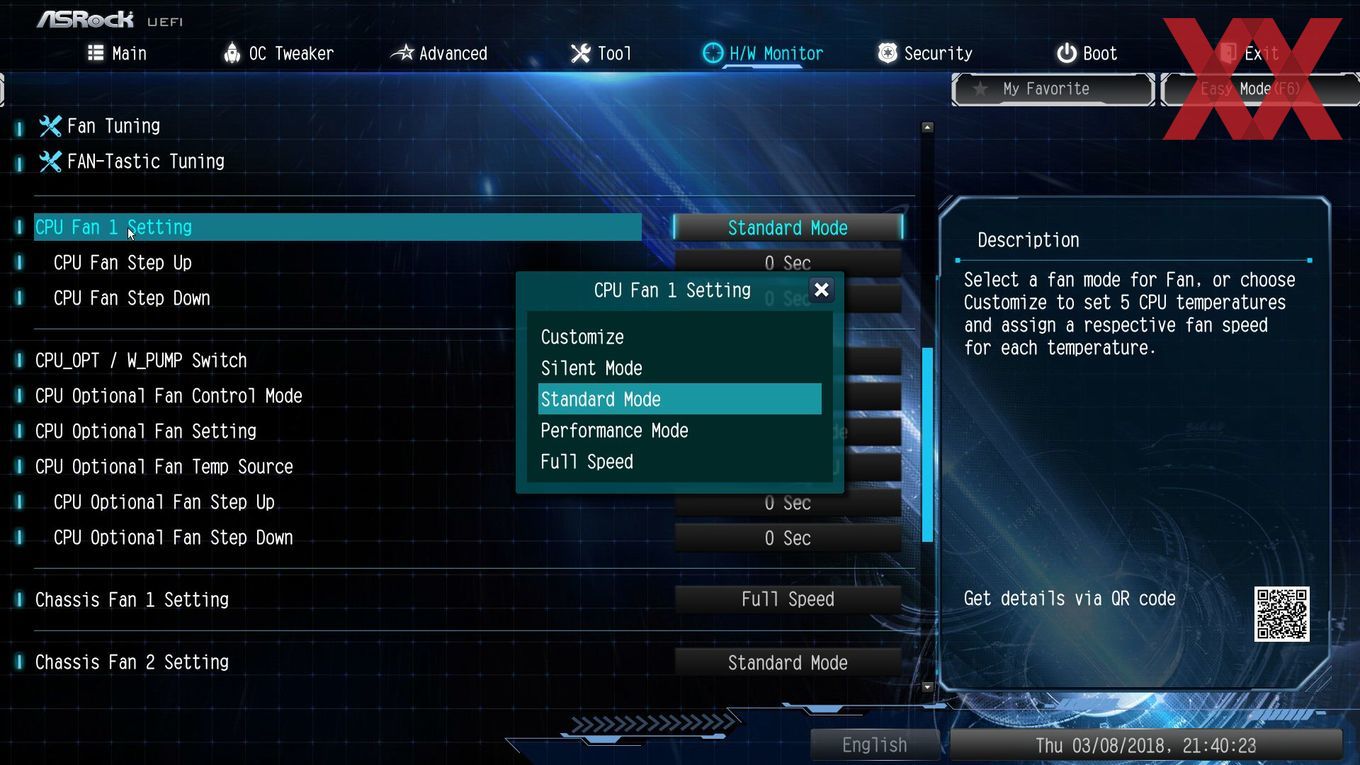

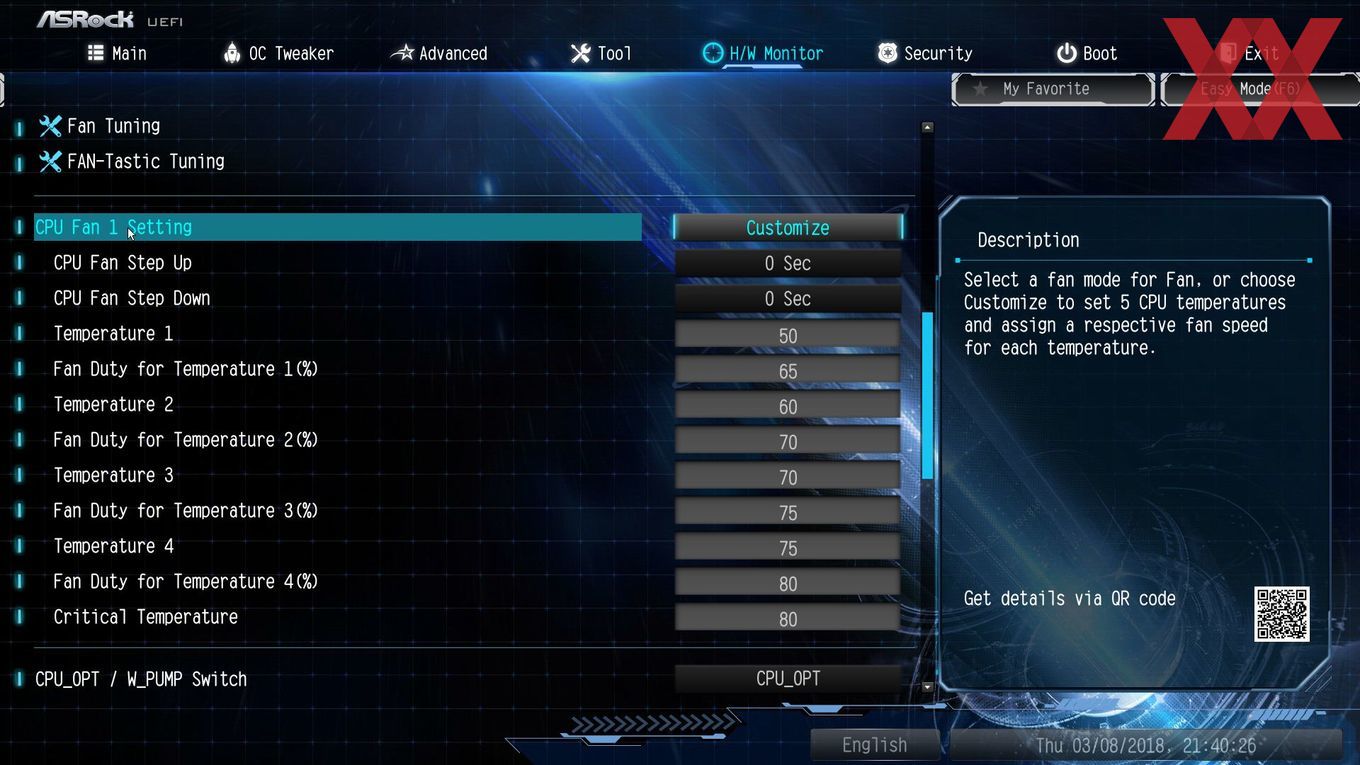

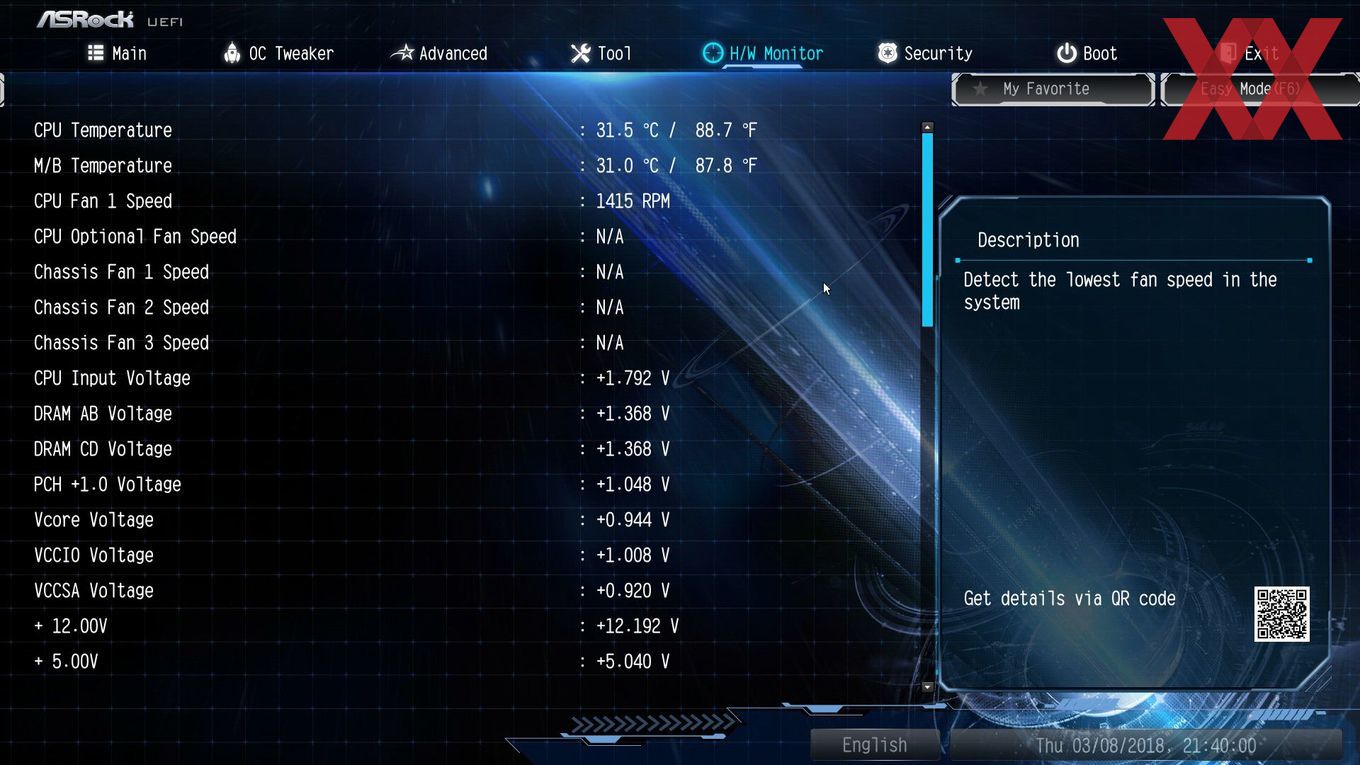

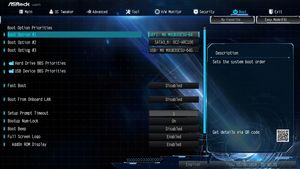

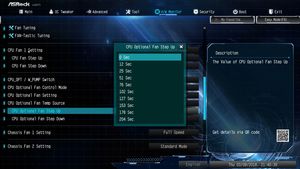

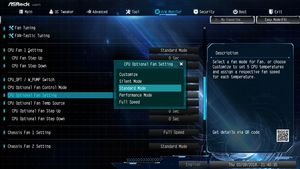

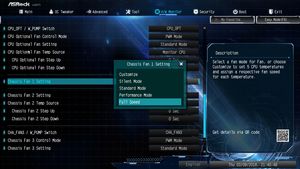

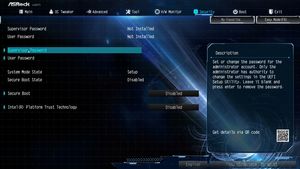

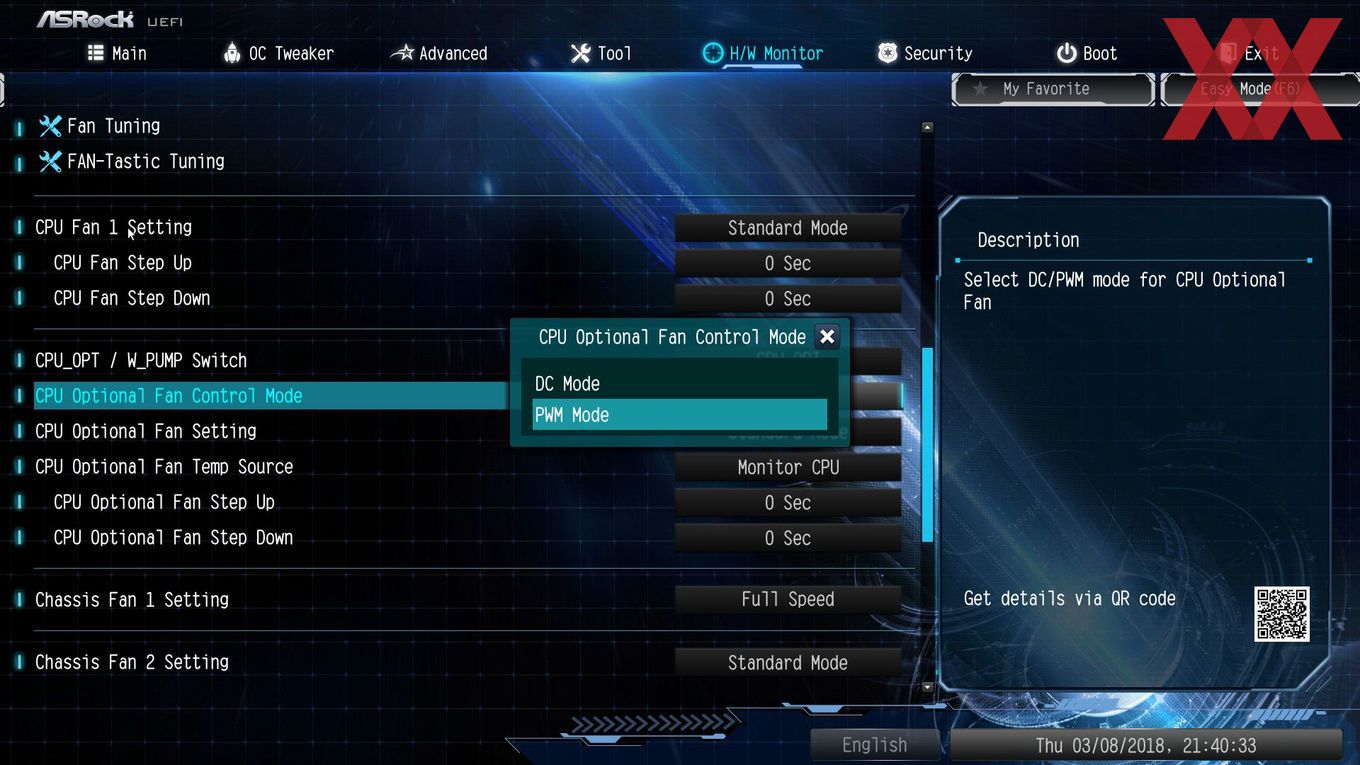

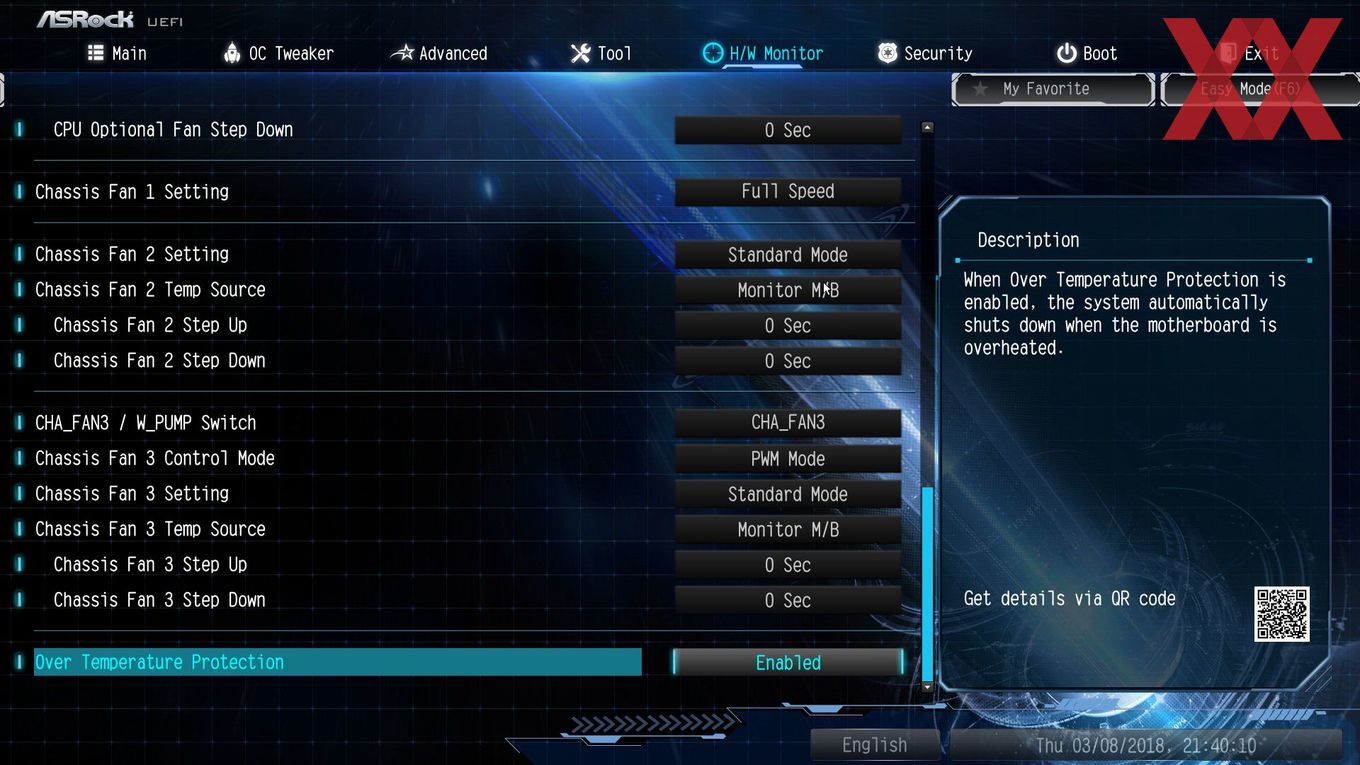

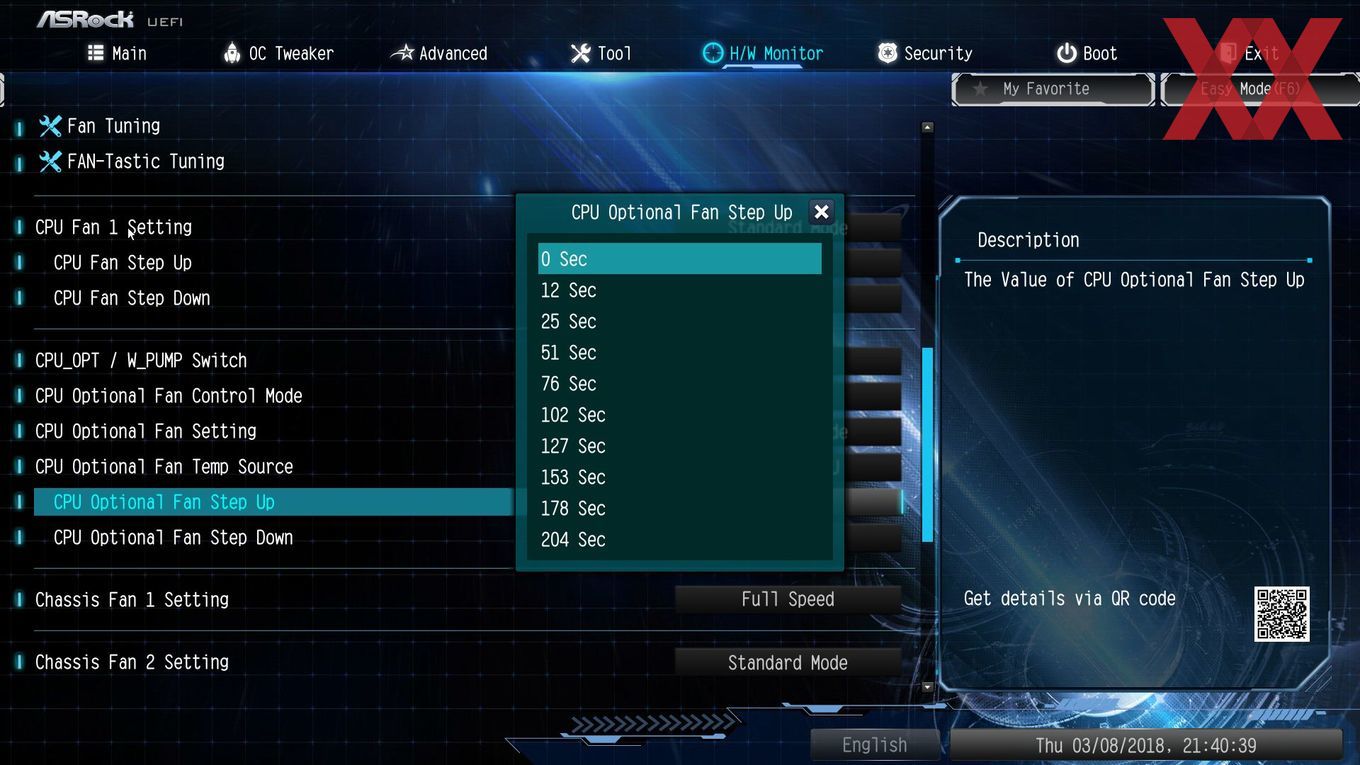

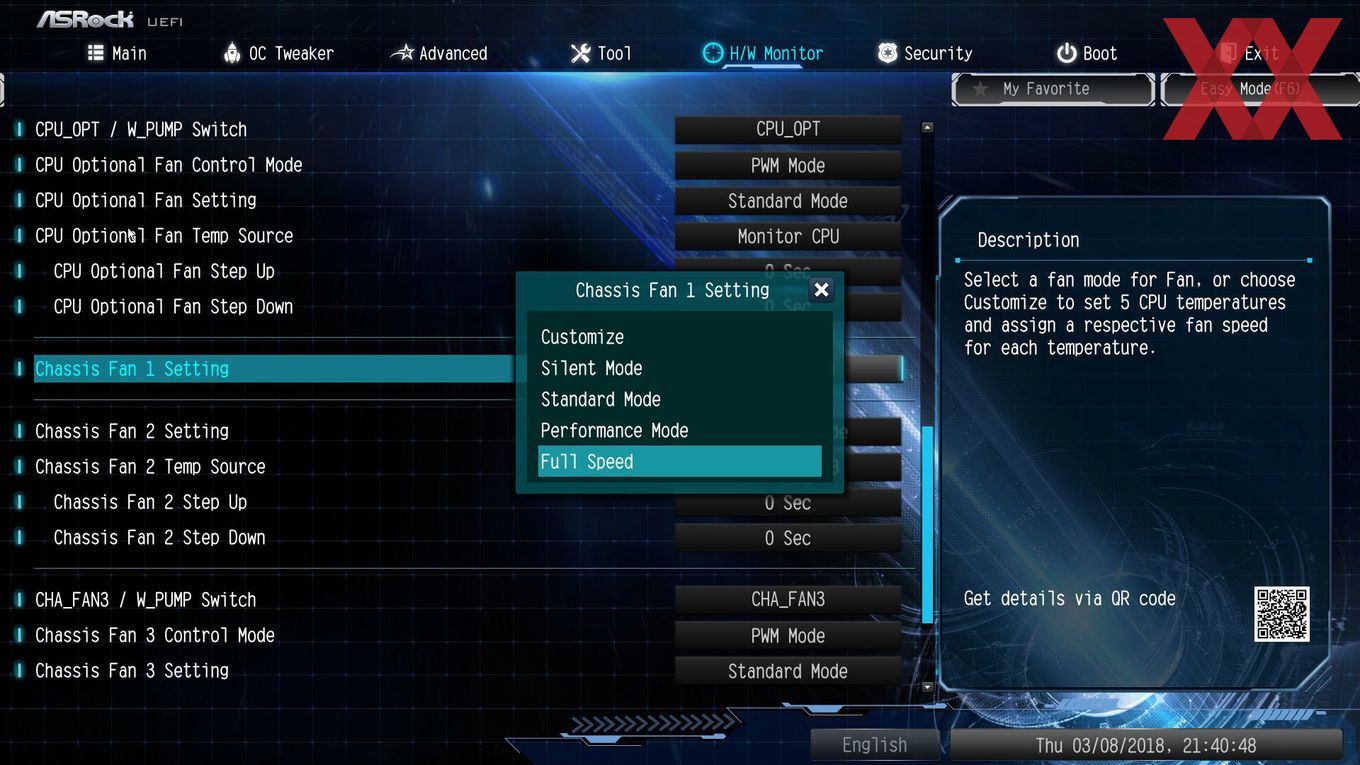

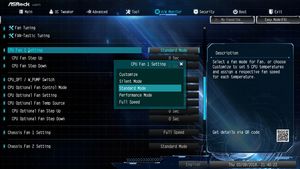

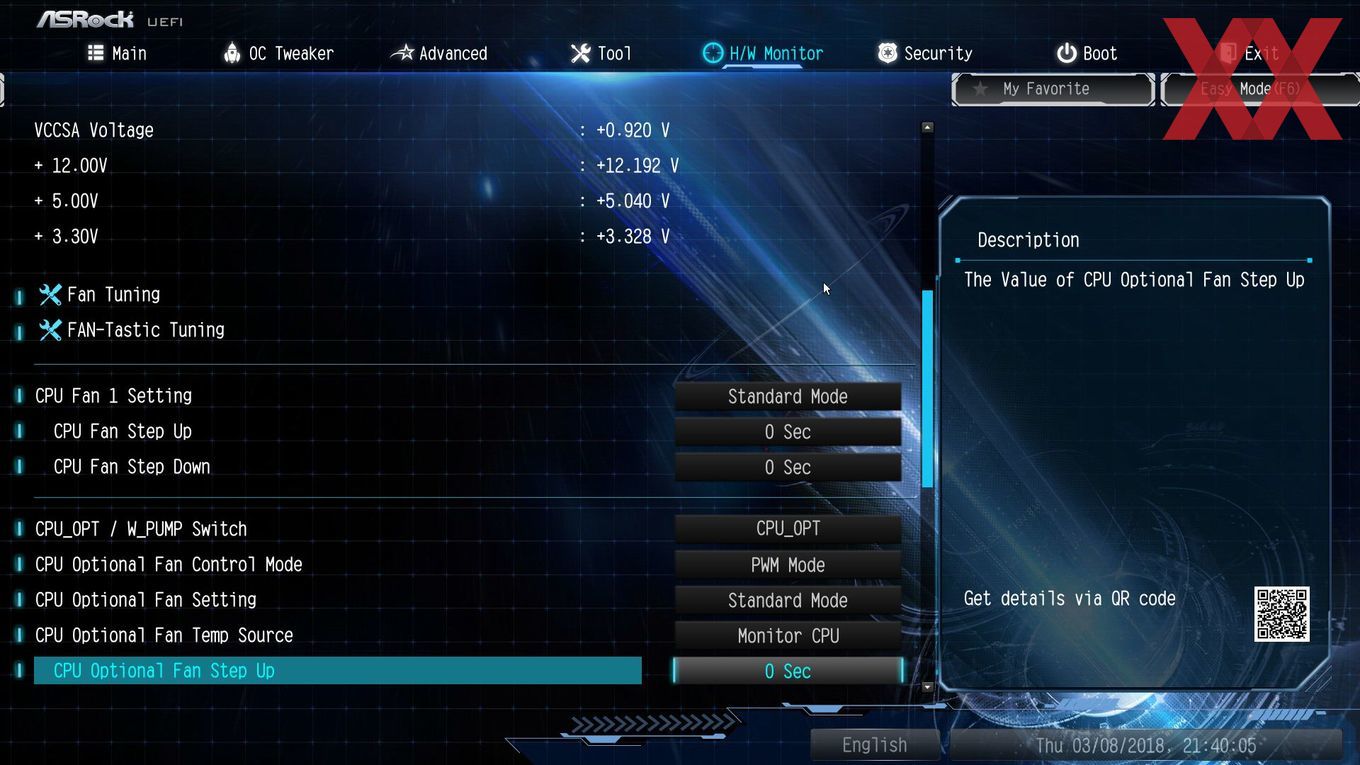

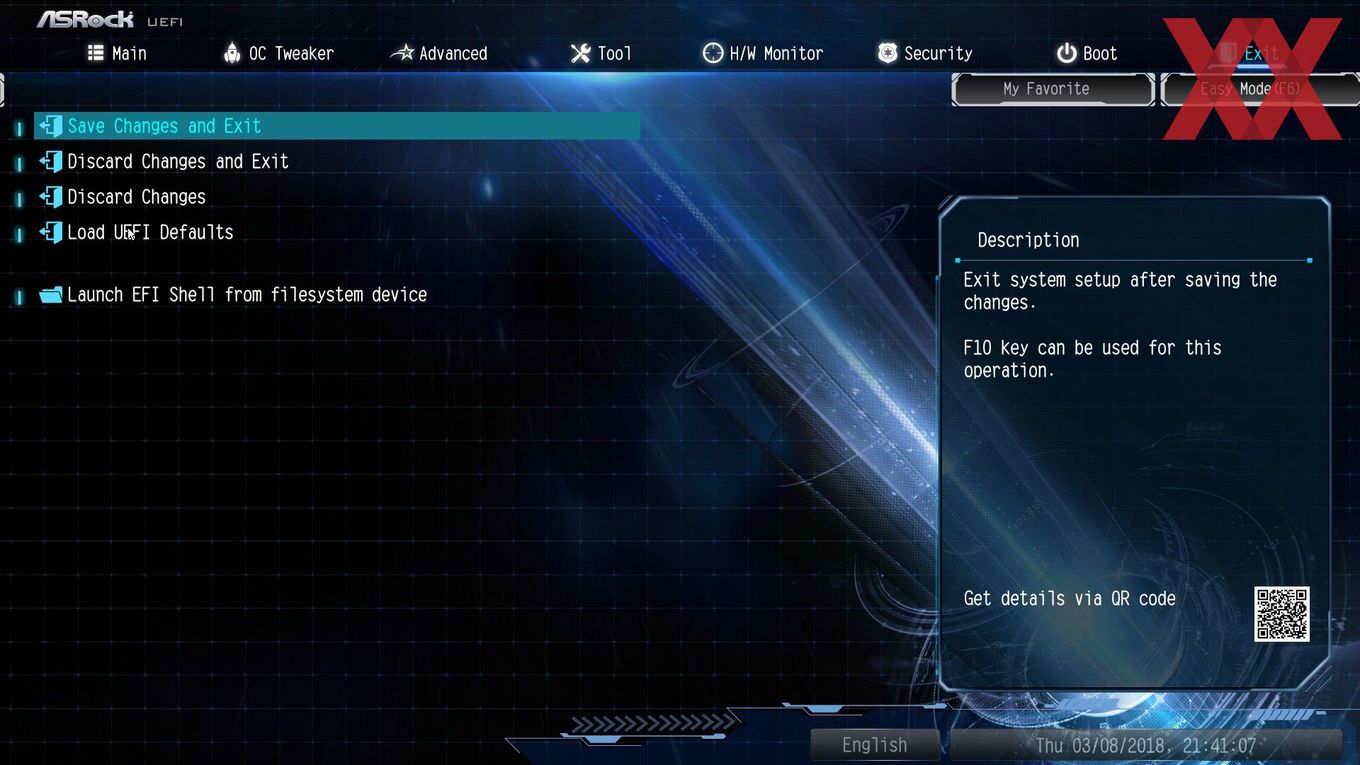

Mithilfe des Hardware-Monitors erhalten wir stets einen Überblick über die anliegende CPU- und Mainboard-Temperatur, über die Spannungen und Lüfterdrehzahlen und können letztere auch beeinflussen. Im Anschluss folgt der "Security"-Reiter, bei dem das UEFI beispielsweise mit einem Kennwort geschützt werden kann, um unbefugten Zugriff zu verhindern. Die Boot-Settings werden ebenfalls separat einquartiert. Auf dieser Seite werden die Boot-Prioritäten und andere zum Starten relevante Einstellungen festgelegt. Last but not least sind noch die beiden Punkte "Boot" und "Exit" an Ort und Stelle.

Wir haben am UEFI nichts auszusetzen. Die Steuerung durch die Menüs mit Maus und/oder Tastatur ist von ASRock sehr angenehm ausgeführt worden. Wie es sein soll, wurden zudem alle Einstellungen konsequent umgesetzt und wir hatten auch in dieser Richtung nichts zu bemängeln. Auch war die Stabilität absolut hervorragend.



Overclocking

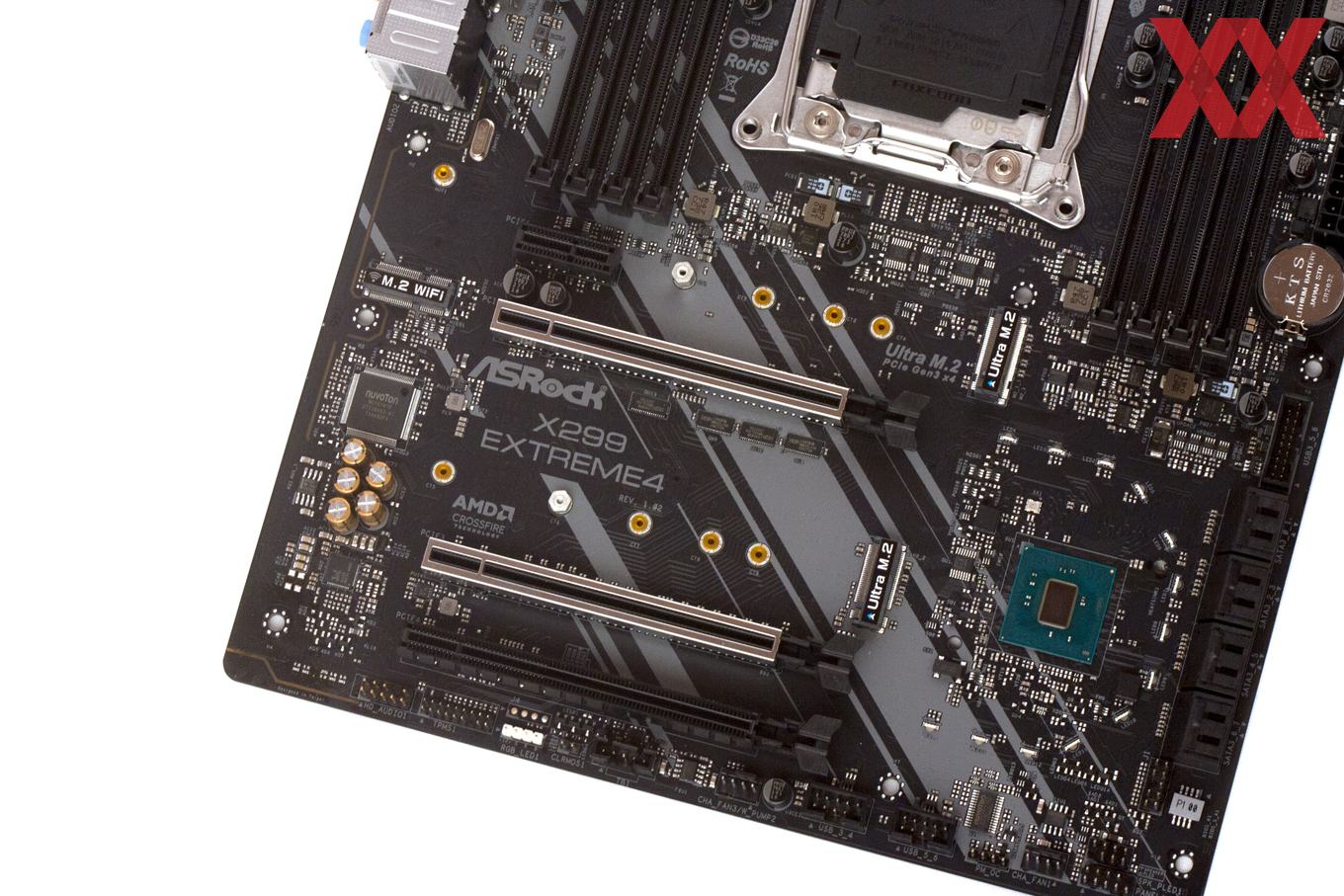

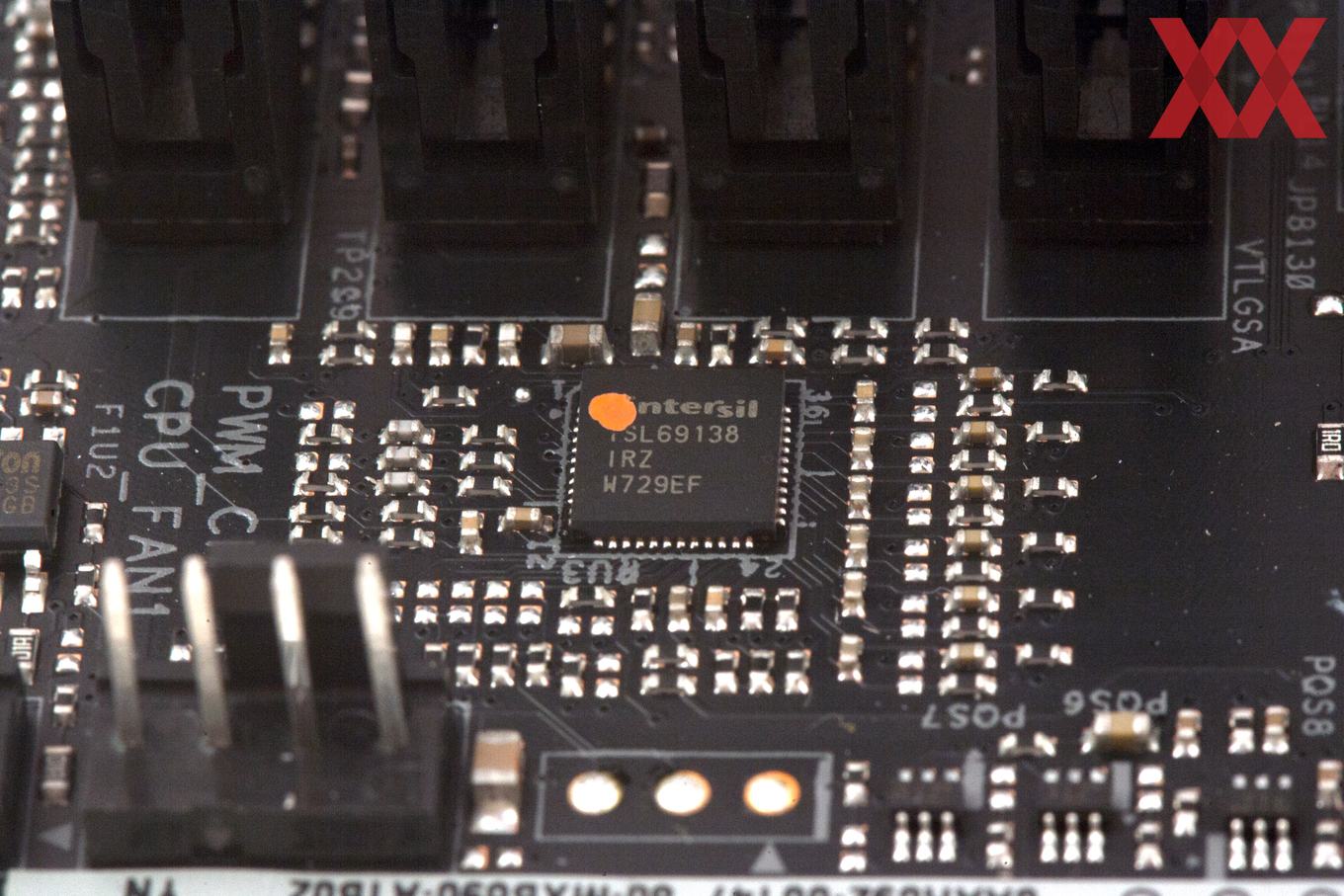

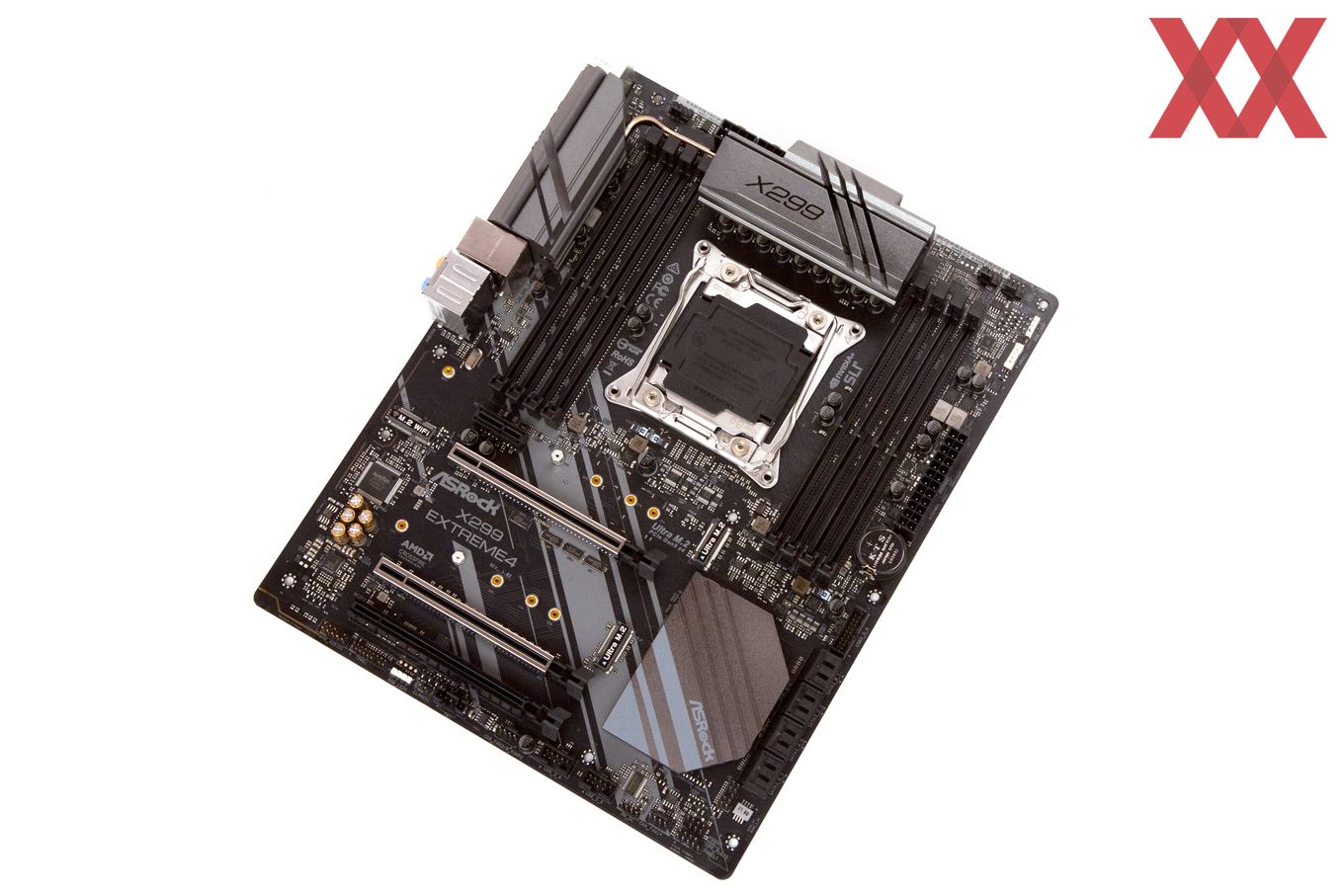

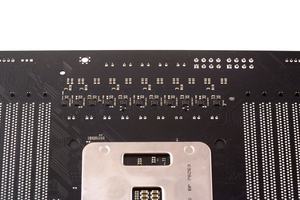

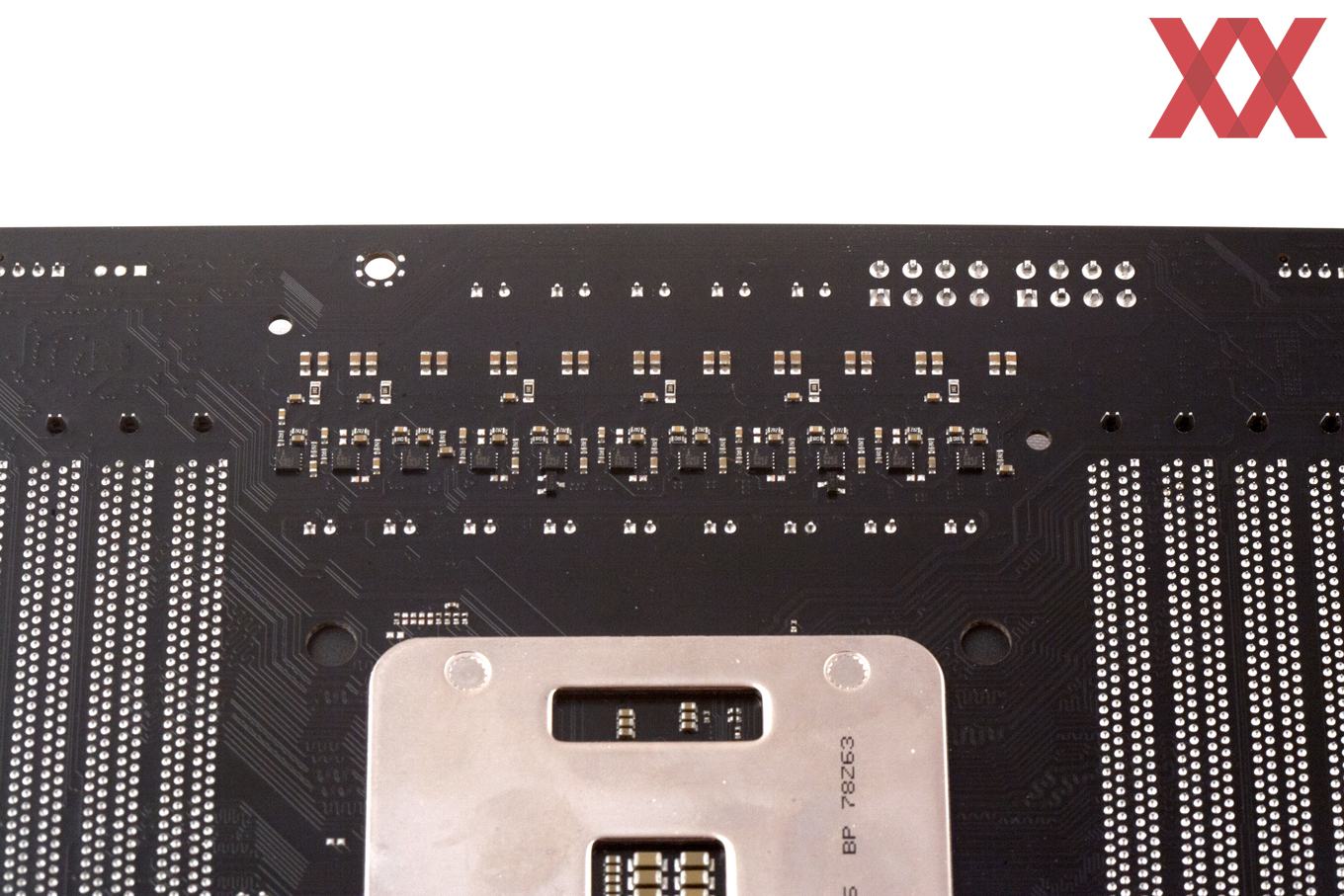

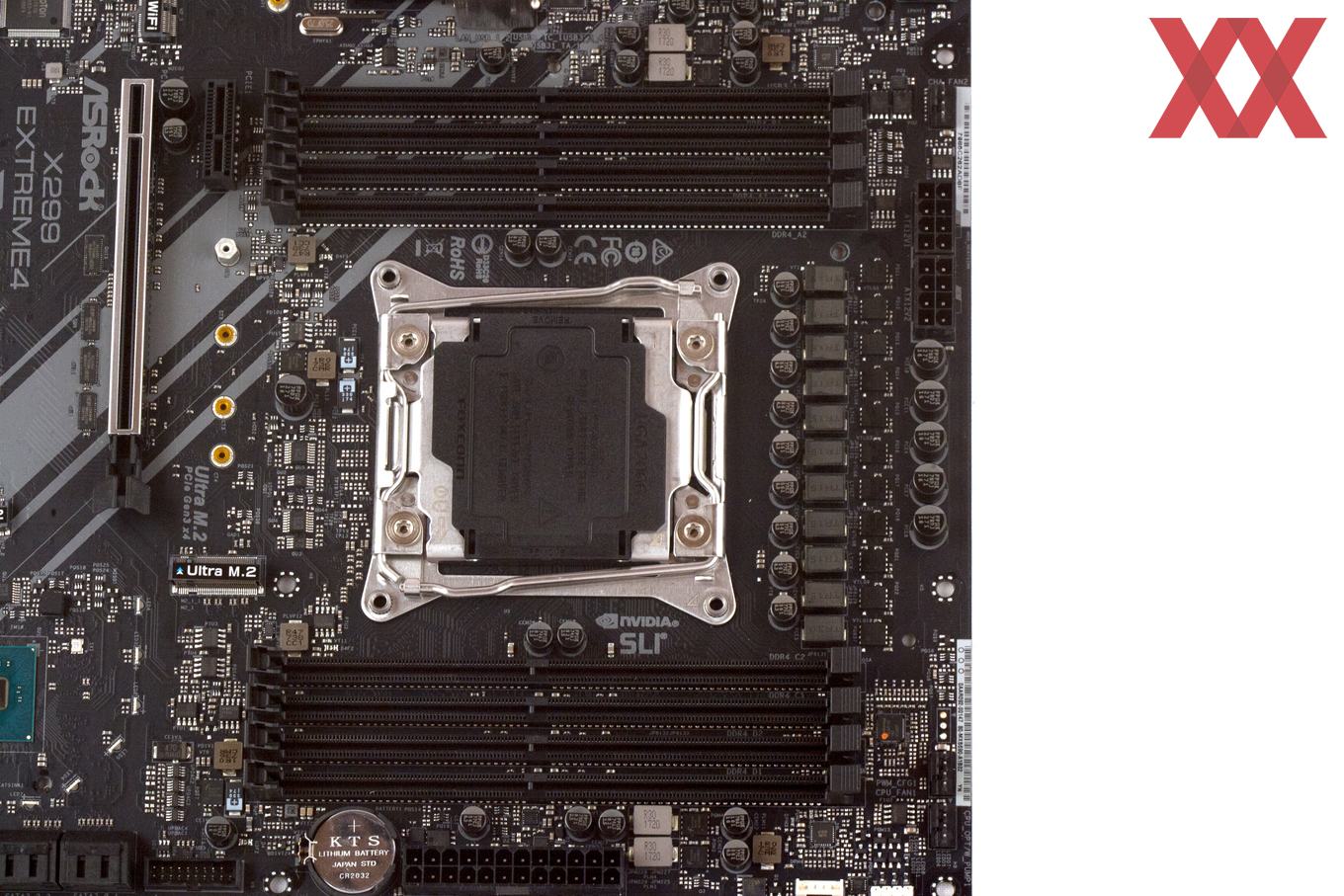

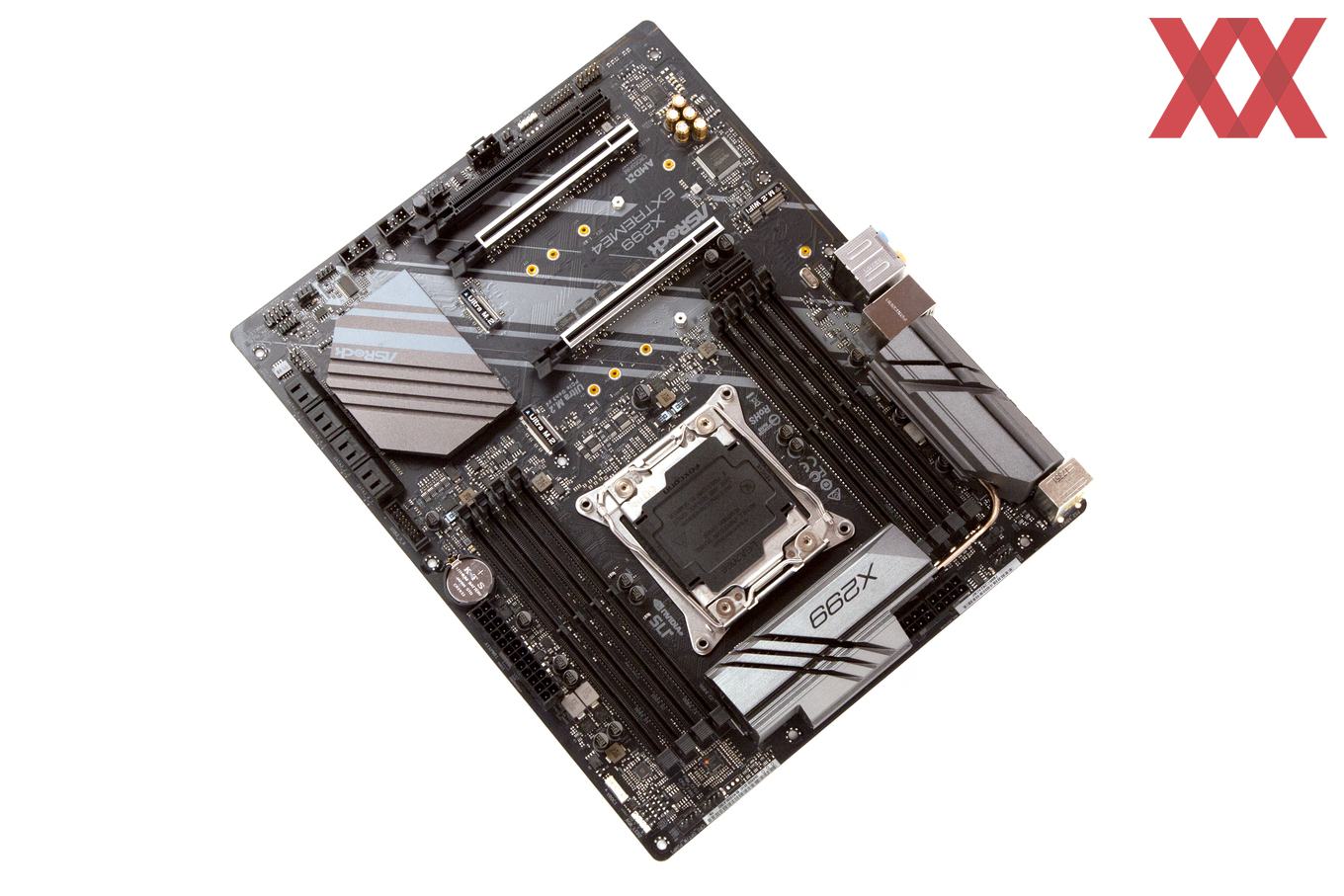

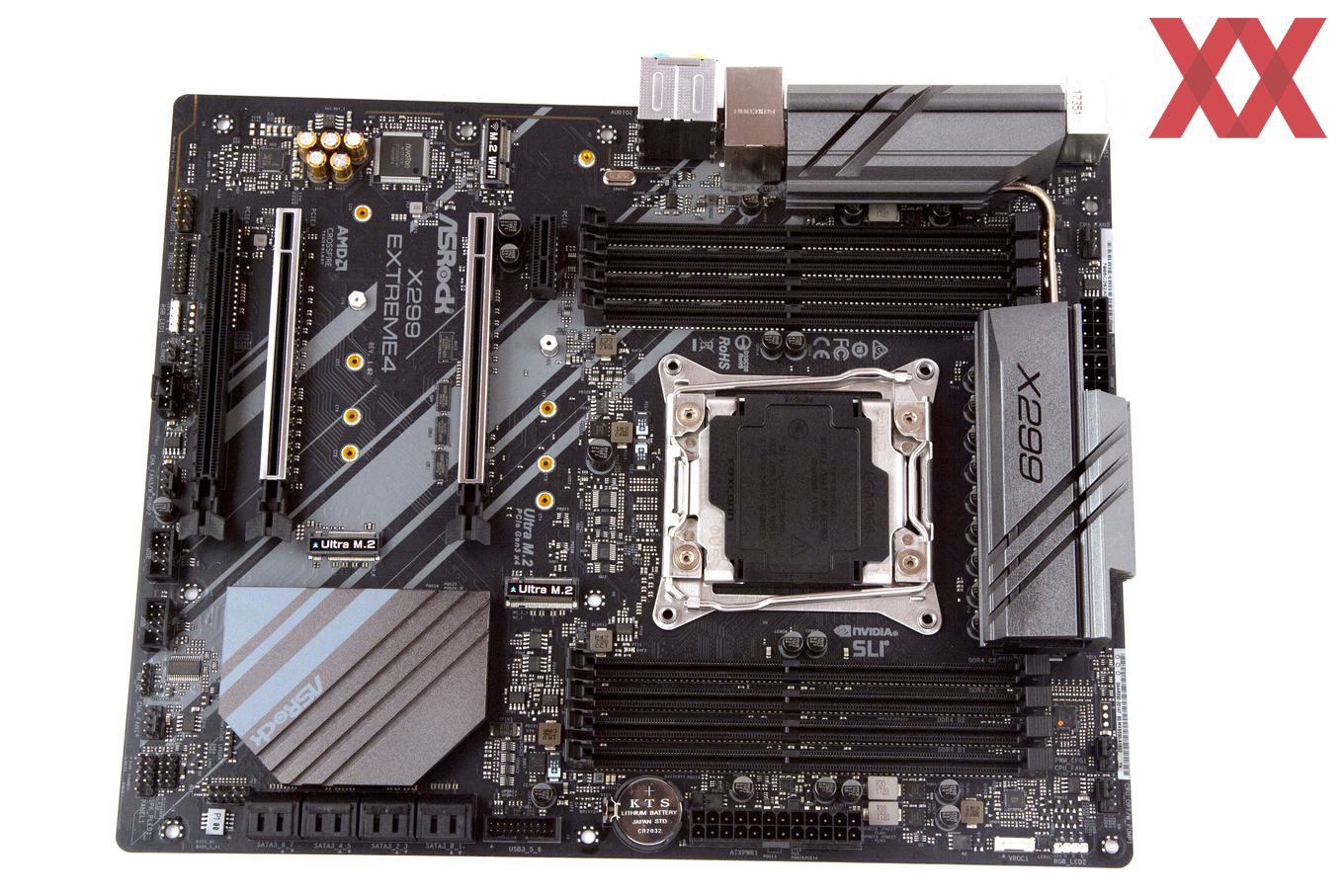

Mit elf Spulen ist das ASRock X299 Extreme4 gut für eine Übertaktung vorbereitet, was auch für den groß dimensionierten VRM-Kühler gilt. Erfreulicherweise hat ASRock direkt zwei 8-Pin-EPS12V-Stromanschlüsse verbaut, sodass es auch in diesem Fall zu keinem Engass beim Overclocking kommen sollte.

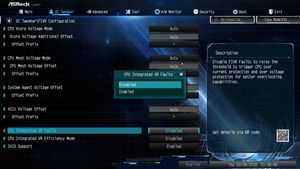

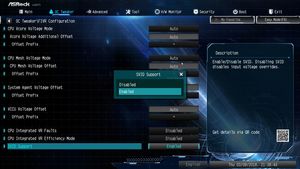

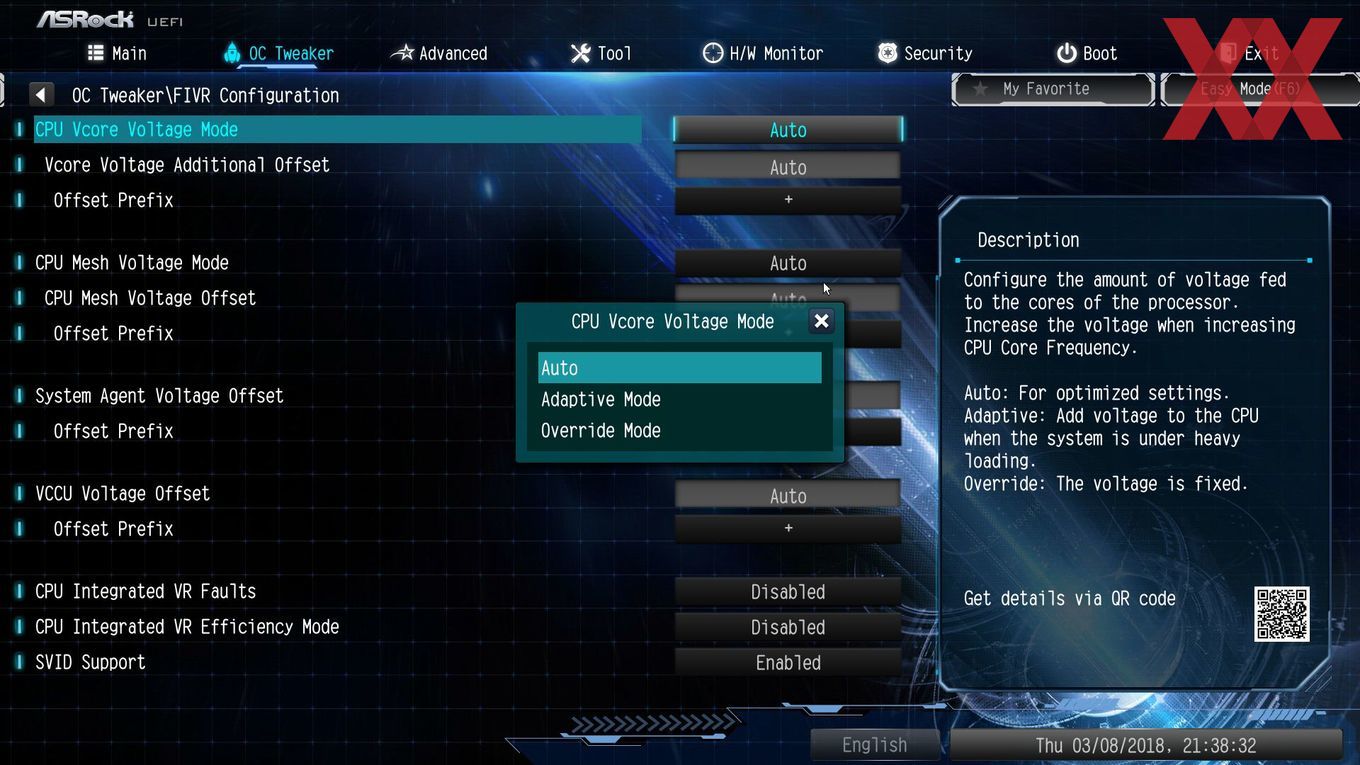

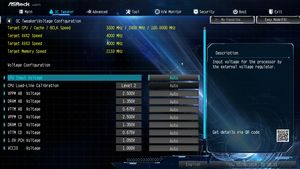

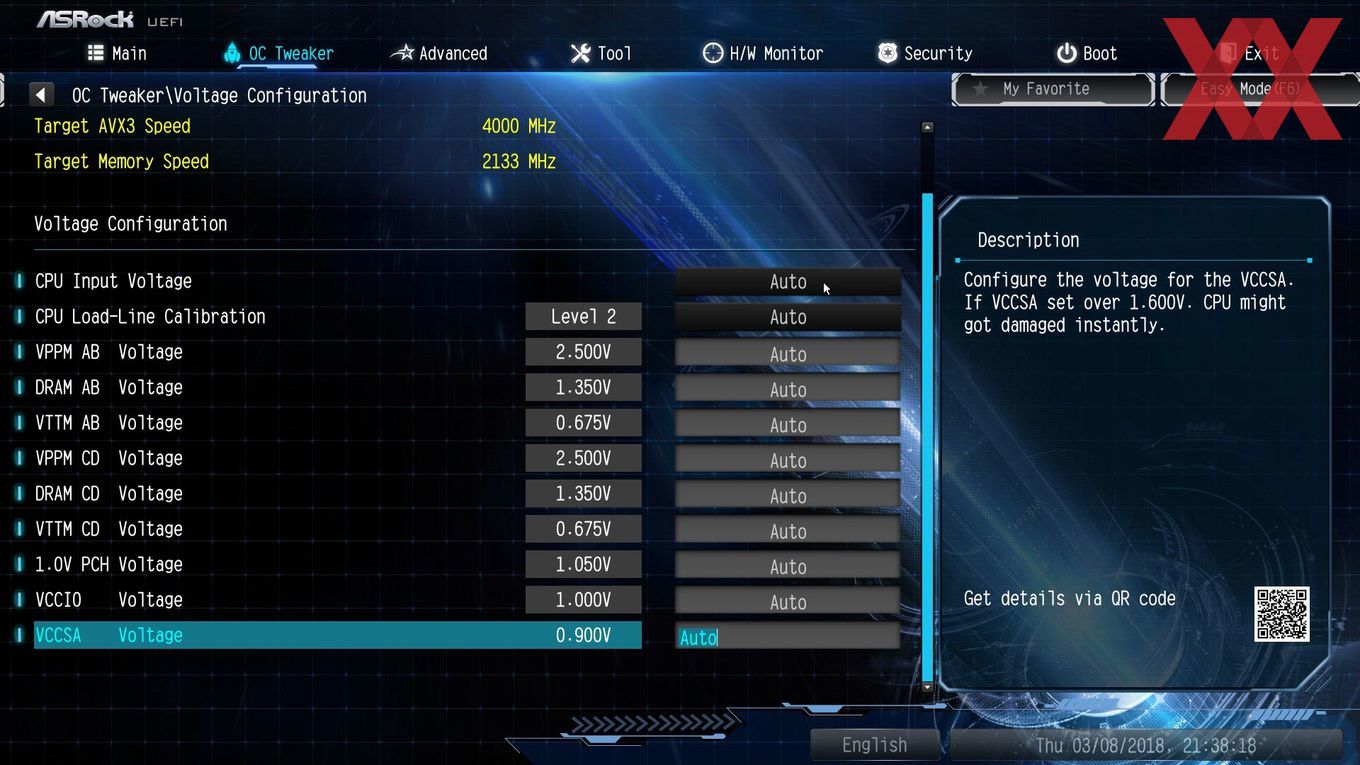

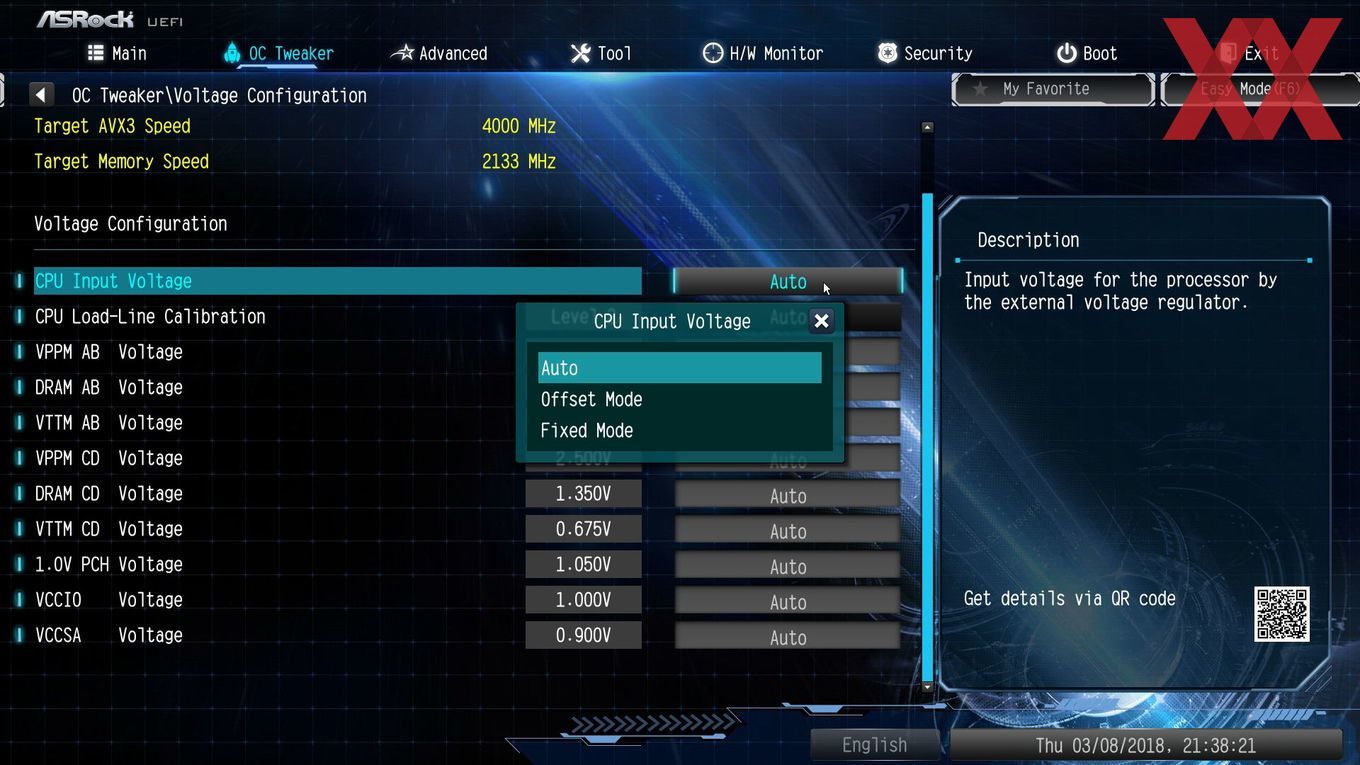

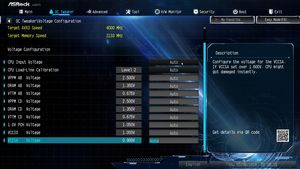

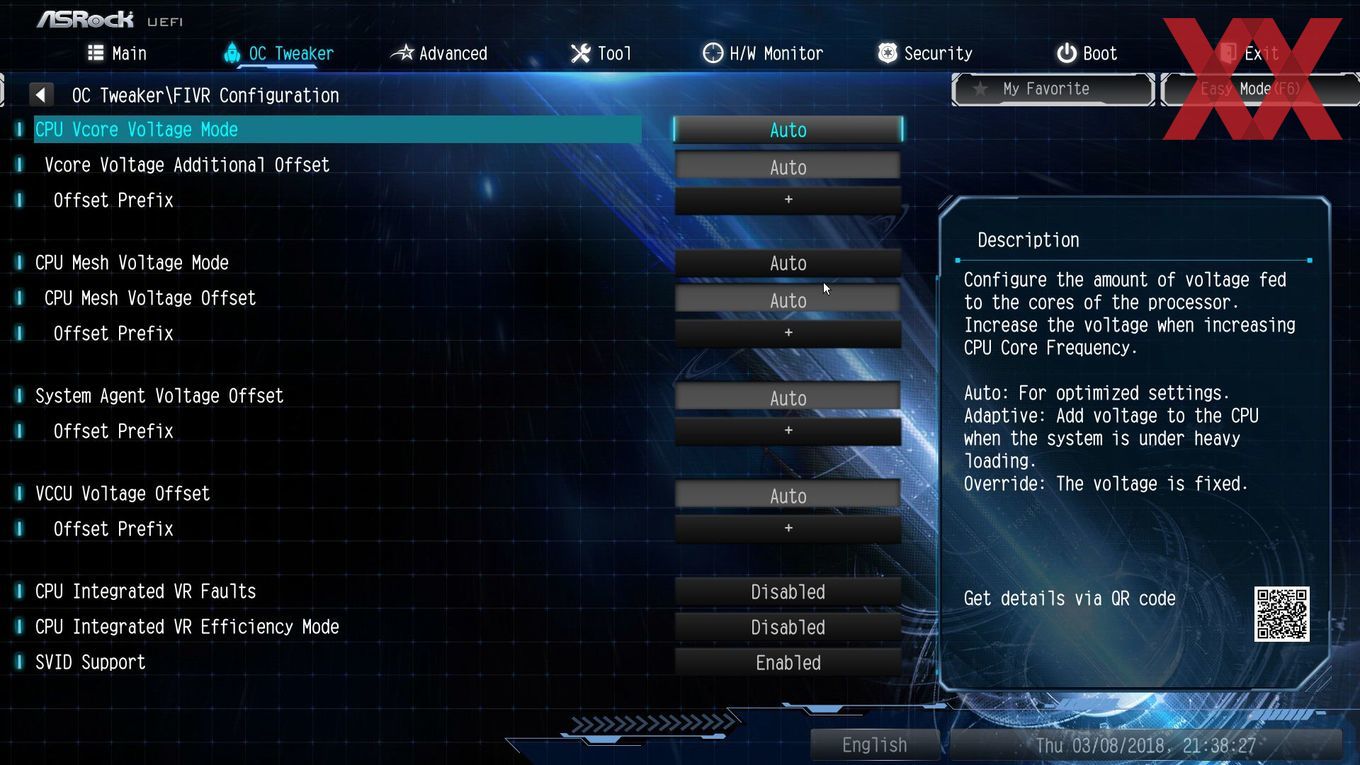

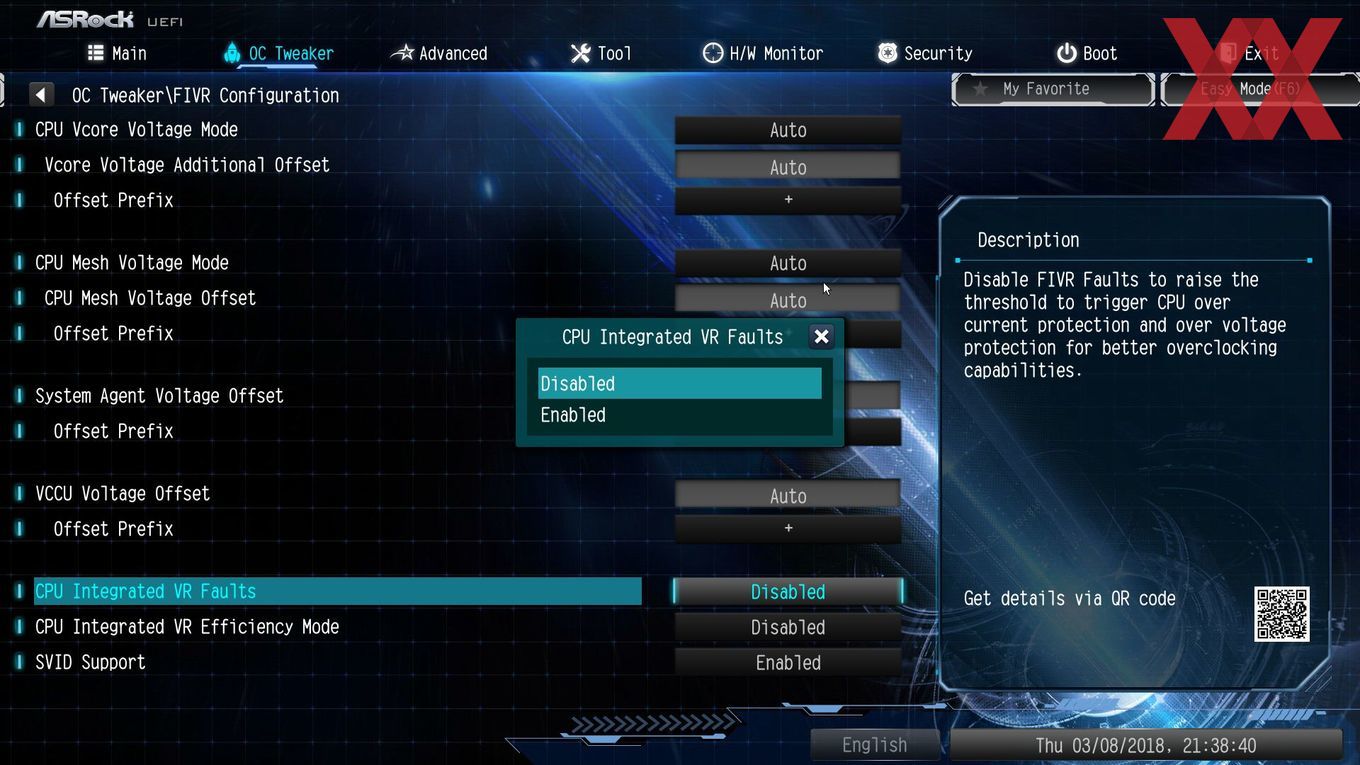

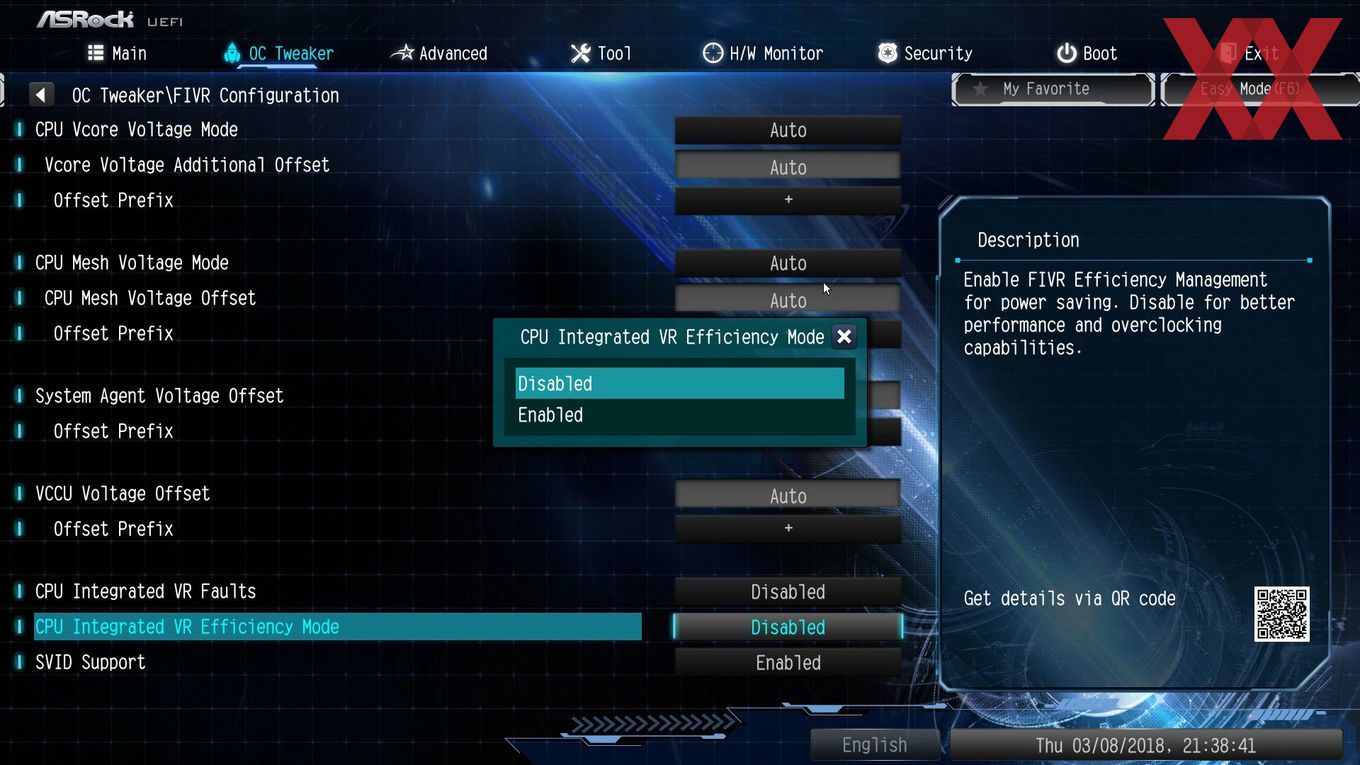

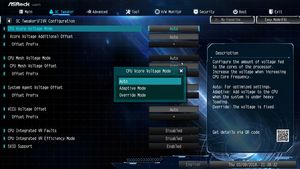

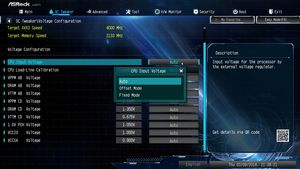

Im BIOS konnten wir keine Einstellmäglichkeit für den BCLK finden. Anlässlich des neuen Mesh-Bus wurde dafür eine entsprechende Spannungseinstellung hinterlassen. Neben der VRIN-Spannung lässt sich die CPU-Spannung im Override- und Offset-Modus festlegen. In Zahlen ausgedrückt sind es 0,800 Volt bis 2,000 Volt und -1,000 Volt bis +1,000 Volt. Die Intervalle fallen mit 0,001 sehr fein aus.

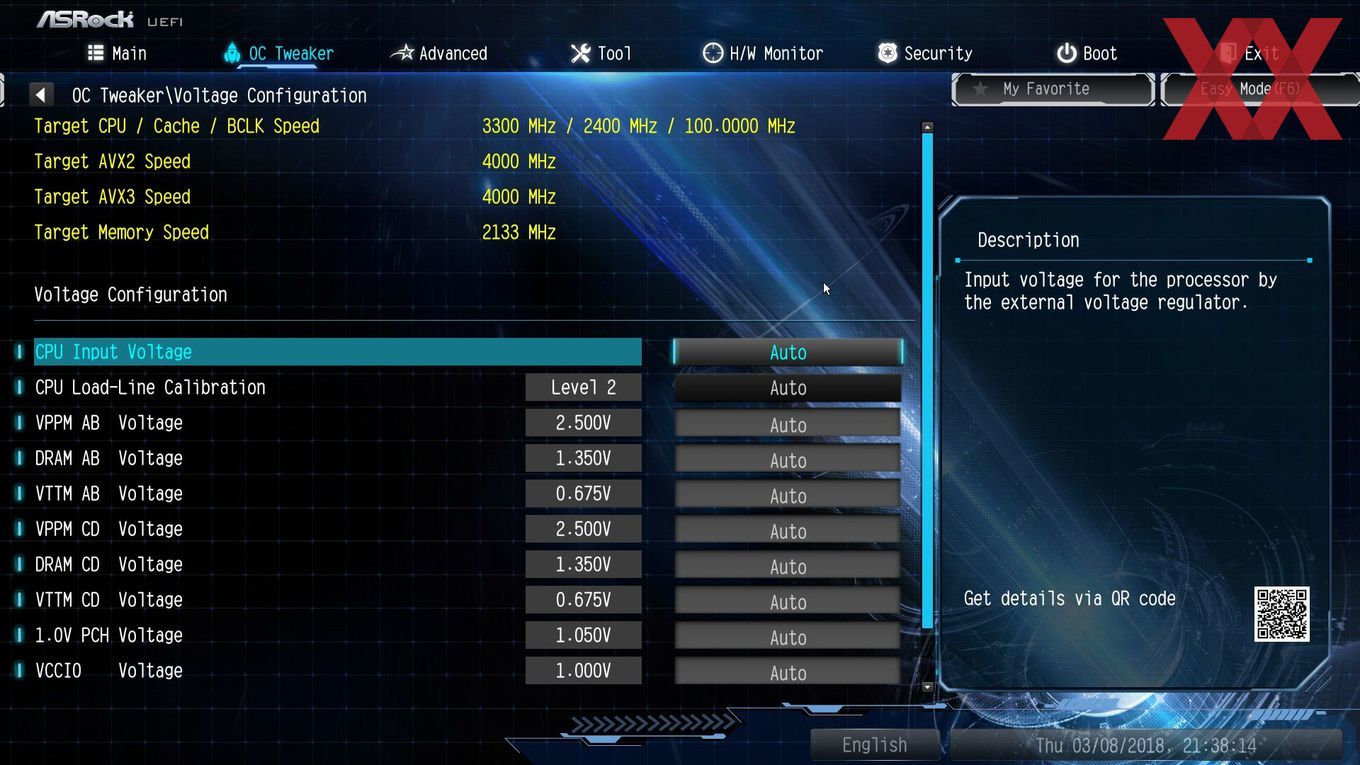

Die Overclocking-Funktionen des ASRock X299 Extreme4 in der Übersicht
Base Clock Rate nicht einstellbar
CPU-Core-Spannung 0,800 Volt bis 2,000 Volt in 0,001-V-Schritten (Override- und Adaptive-Modus)
-1,000 Volt bis +1,000 Volt in 0,001-V-Schritten (Offset-Modus)
DRAM-Spannung 1,000 V bis 2,300 V in 0,005-V-Schritten (Fixed-Modus)
CPU-VRIN-Spannung 0,900 V bis 3,000 V in 0,005-V-Schritten (Fixed-Modus)
-100 mV bis + 300 mV (Offset-Modus)
CPU-Mesh-Spannung 0,800 Volt bis 2,000 Volt in 0,001-V-Schritten (Override- und Adaptive-Modus)
-1,000 Volt bis +1,000 Volt in 0,001-V-Schritten (Offset-Modus)
CPU-SA-Spannung -1,000 Volt bis +1,000 Volt in 0,001-V-Schritten (Offset-Modus)
CPU-IO-Spannung 0,800 V bis 2,000 V in 0,010-V-Schritten (Fixed-Modus)
PCH-Spannung 0,900 V bis 1,500 V in 0,050-V-Schritten (Fixed-Modus)
PCIe-Takt nicht einstellbar
Weitere Spannungen VPPM, VTTM, VCCU

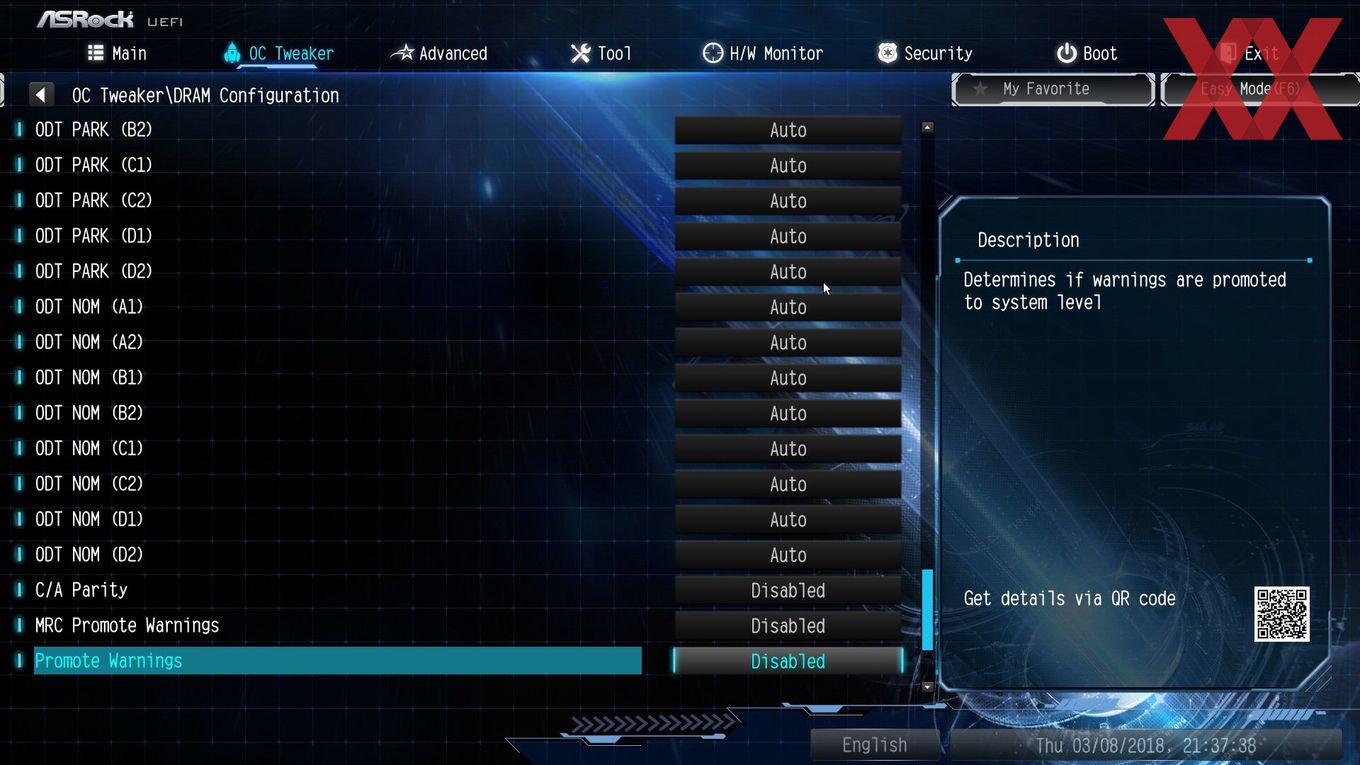

Speicher-Optionen

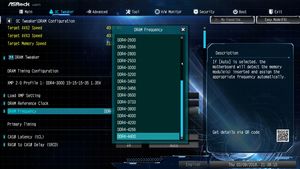

Taktraten CPU-abhängig
Command Rate ist einstellbar

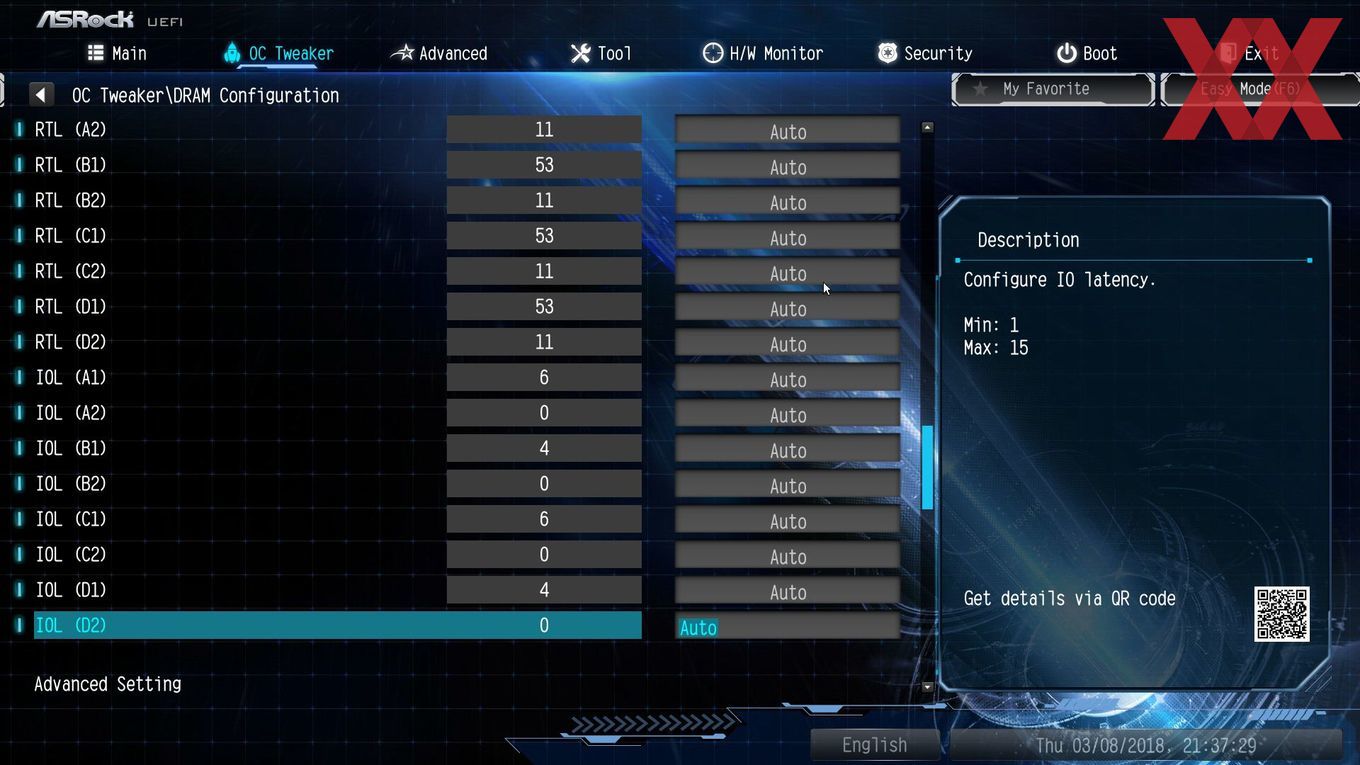

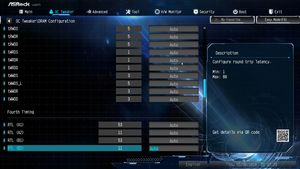

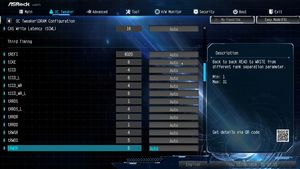

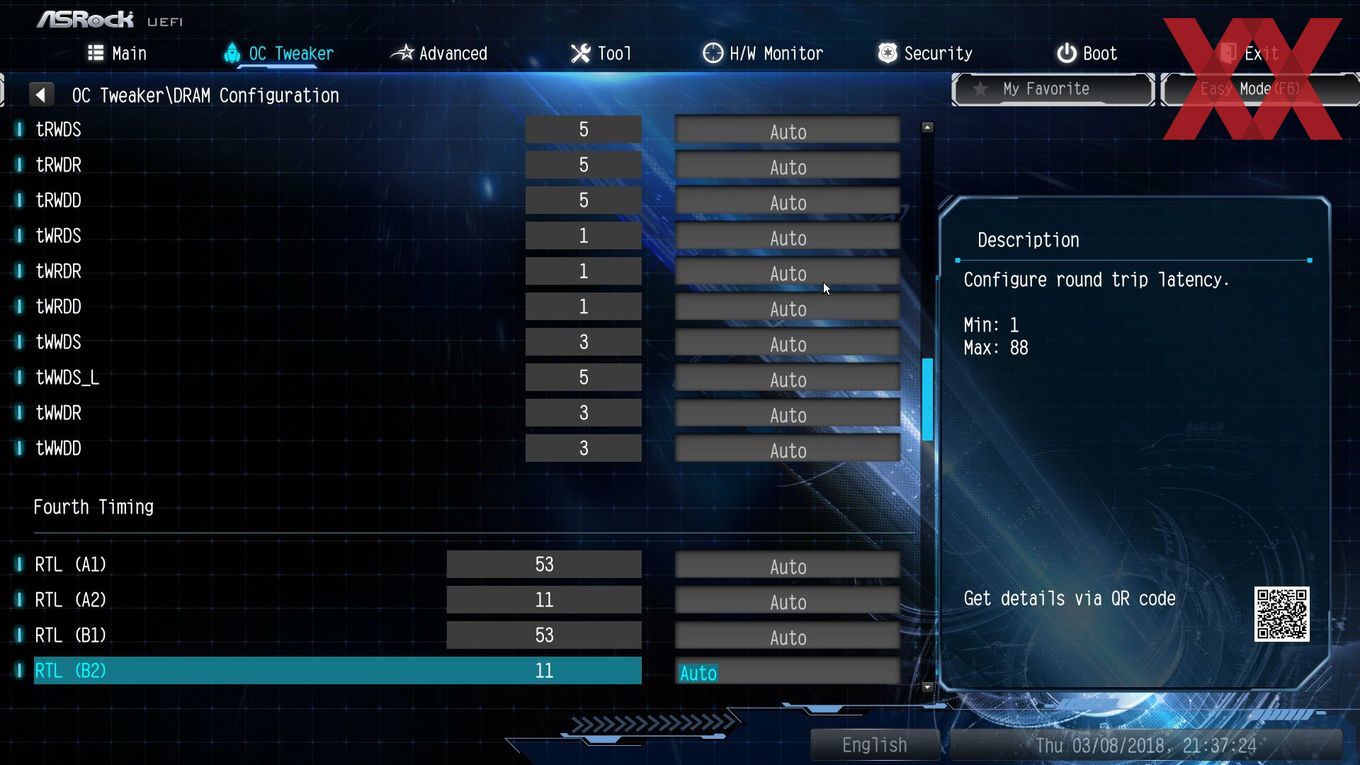

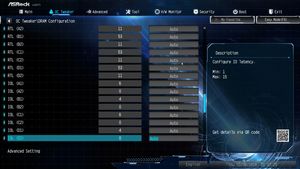

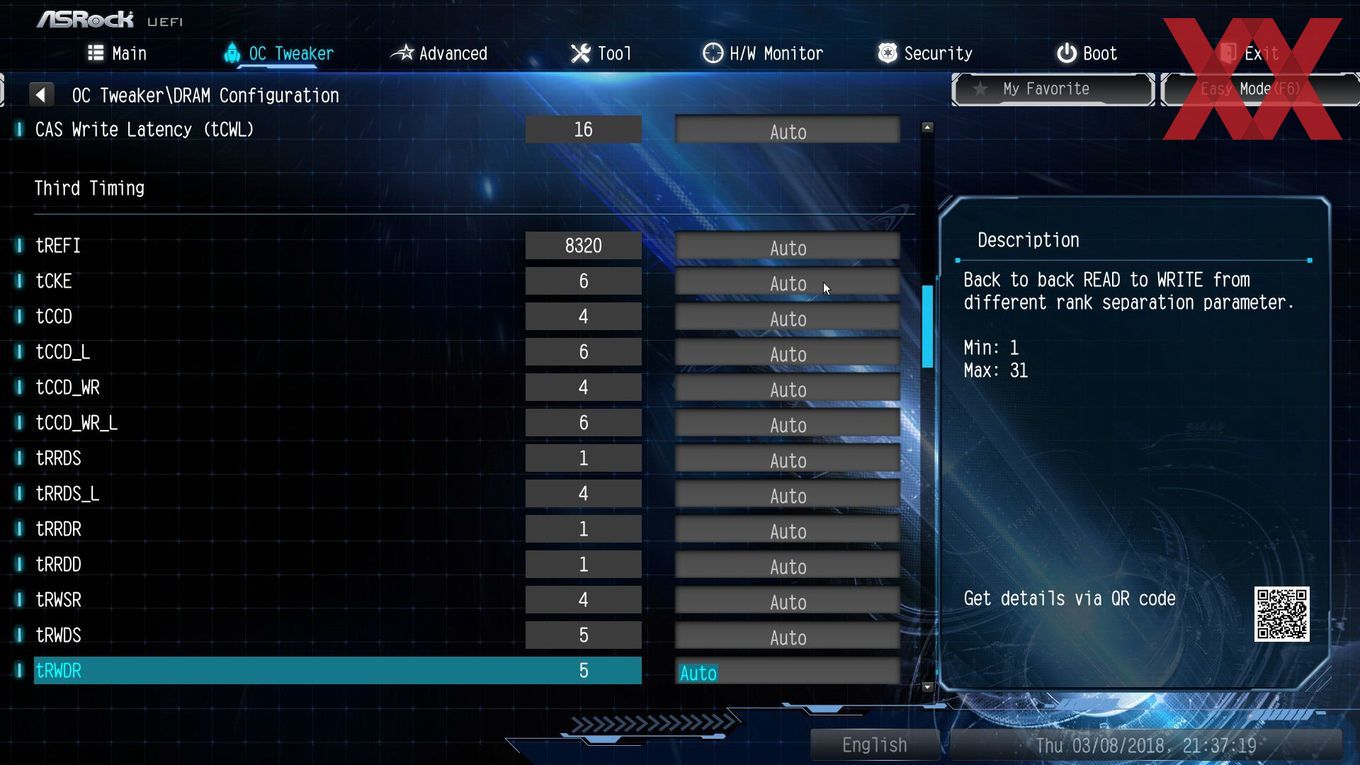

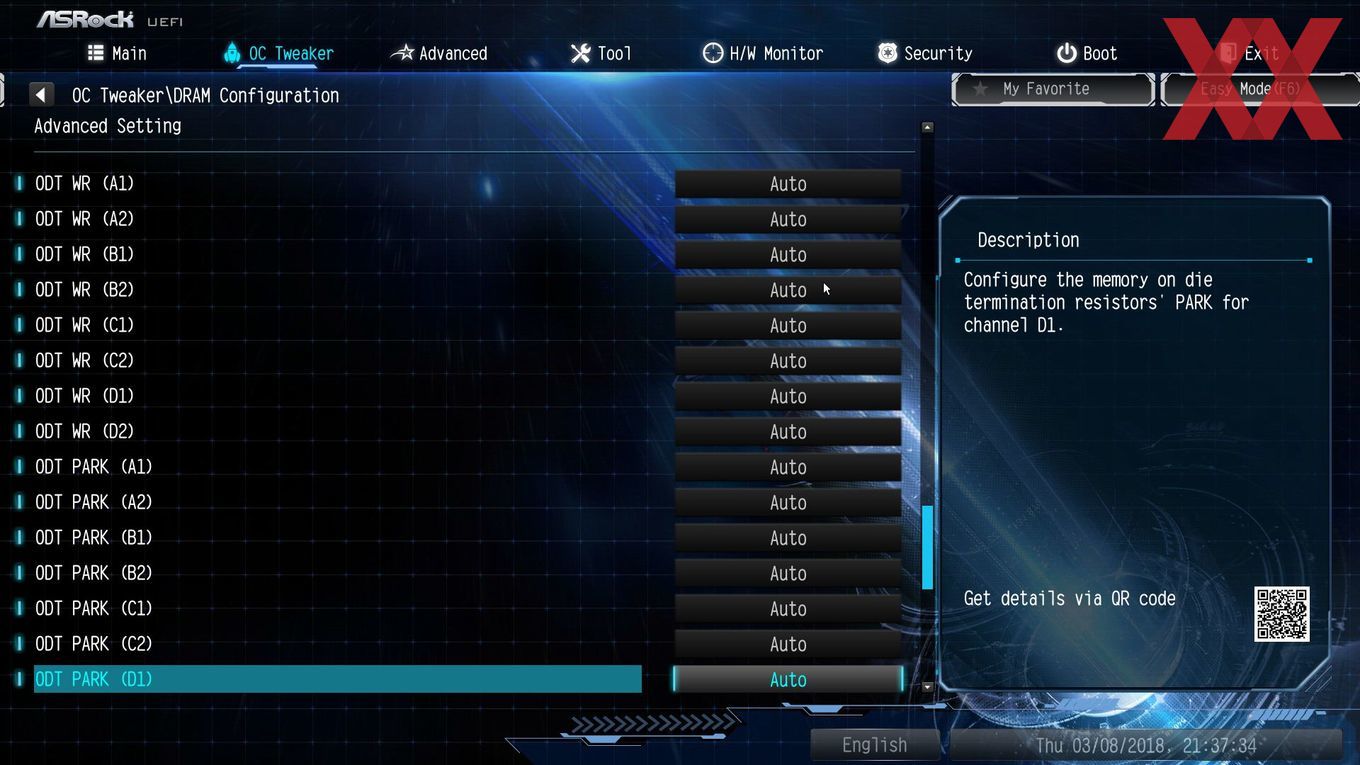

Timings 83 Parameter
XMP wird unterstützt
Weitere Funktionen
Weitere Besonderheiten

UEFI-BIOS
Settings speicherbar in Profilen
Energiesparoptionen: Standard-Stromspar-Modi wie Intel Speed-Step, C1E
erweiterte Lüfterregelung für CPU-Fan und vier optionale Fans,

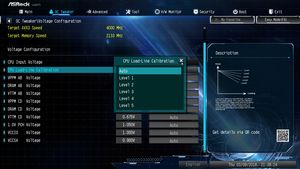

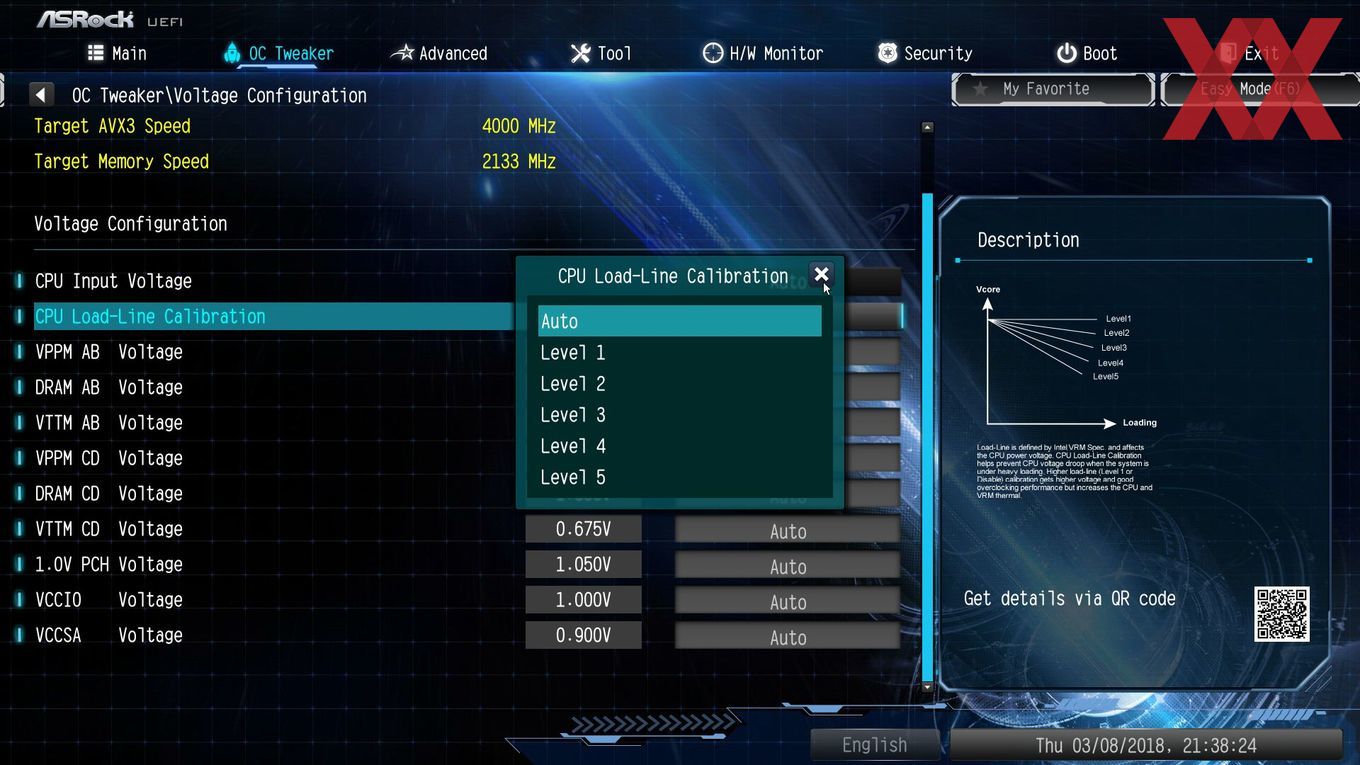

CPU VCore LLC Level 1-5

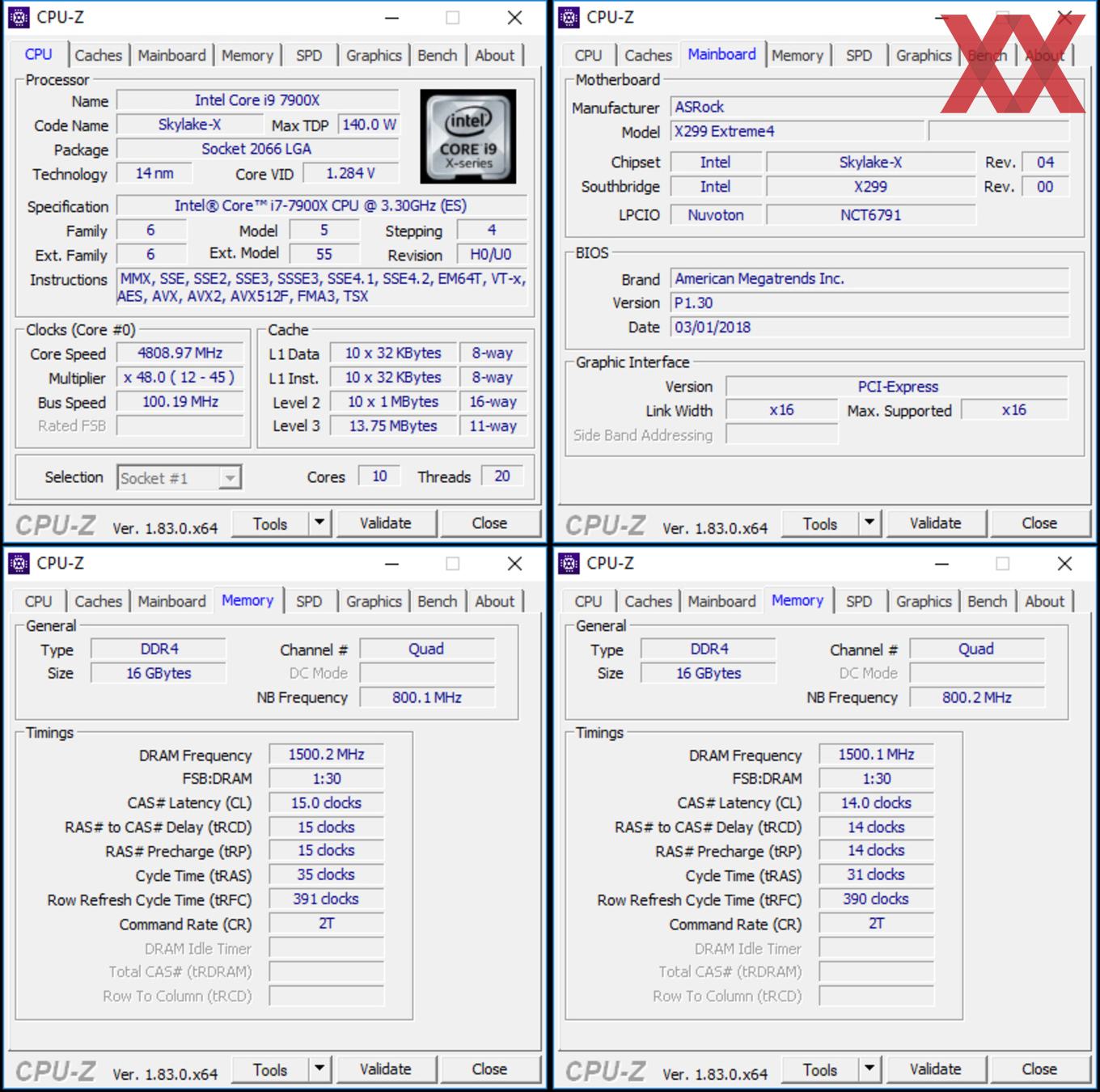

Auch mit dem ASRock X299 Extreme4 konnten wir den Core i9-7900X ordentlich übertakten. Auf allen zehn Kernen lag eine Taktfrequenz von 4,8 GHz. Im BIOS mussten wir dazu eine VCore von 1,285 Volt fixieren, damit das Ganze stabil war. Der große und erweiterte VRM-Kühler erfüllte seinen Job in vollem Umfang. Gemessen haben wir maximal 55 Grad Celsius.

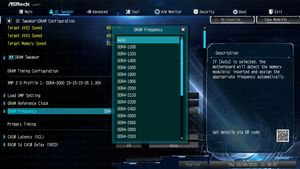

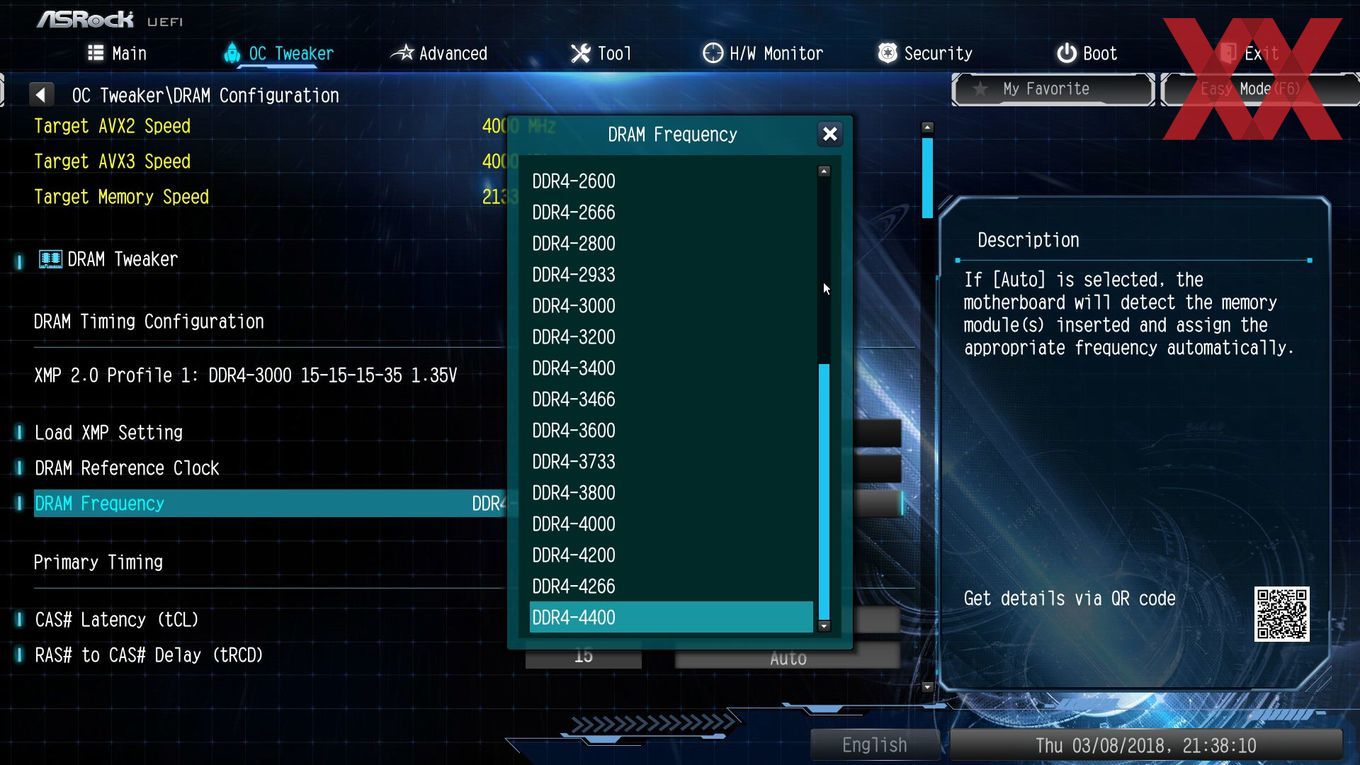

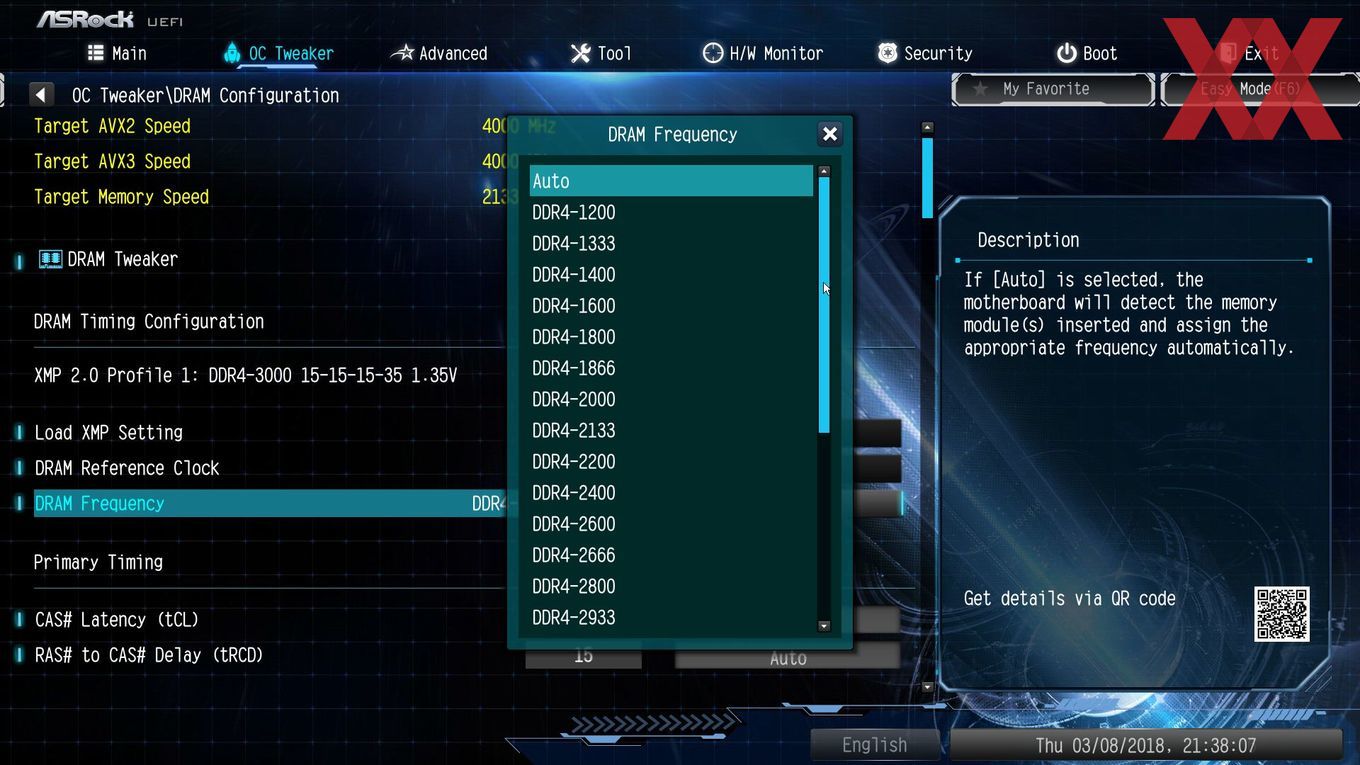

Beim RAM-Overclocking gab es keine negativen Überraschungen. Das Extreme-Memory-Profile wurde ohne Probleme umgesetzt und auch ein manuelles RAM-Overclocking gelang uns ohne Zwischenfälle. Dabei konnten wir auch dieses Mal die Latenzen etwas weiter anziehen. Die VDIMM betrug 1,35 V.

A-Stream-Utility

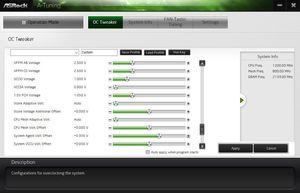

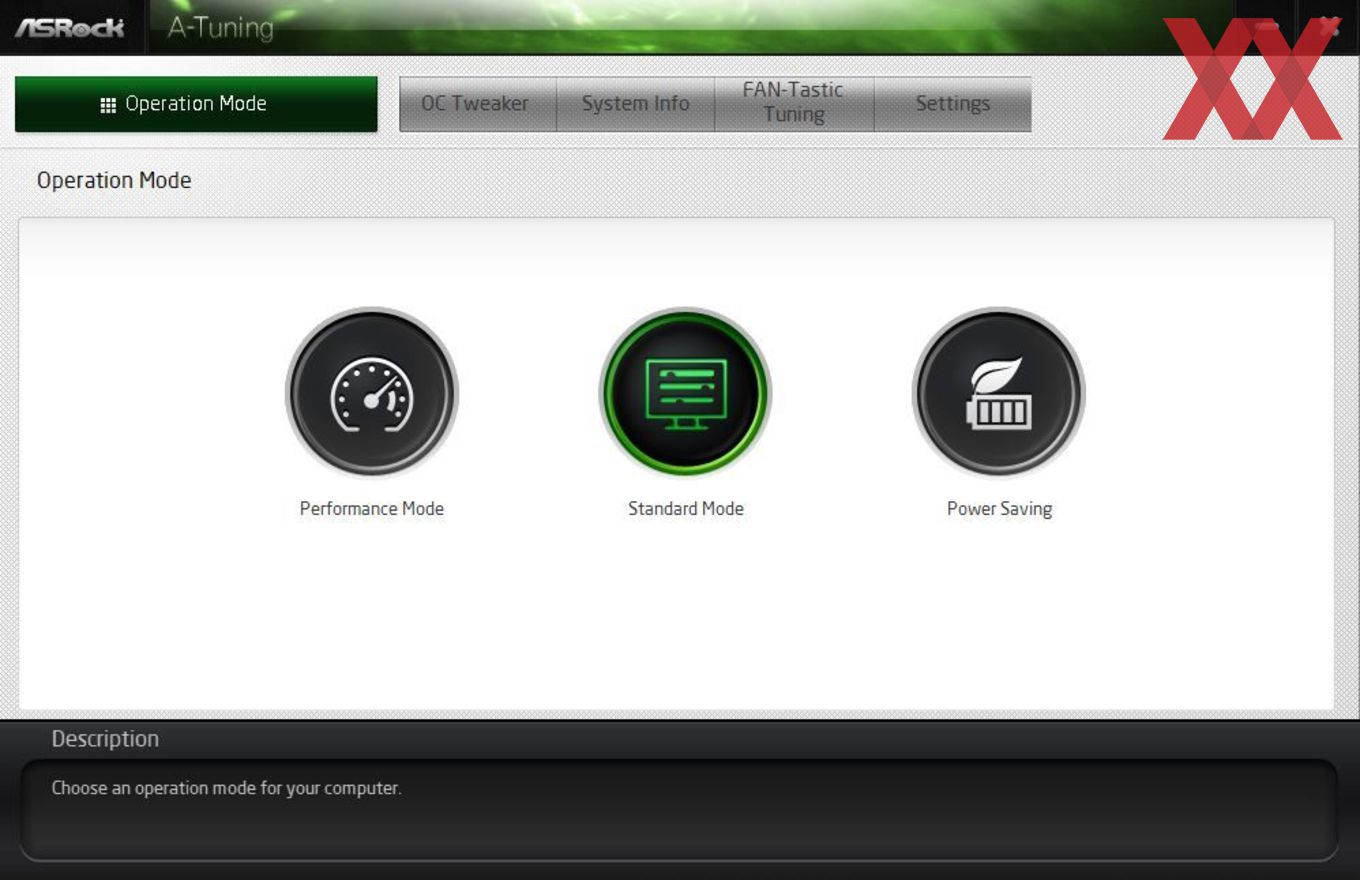

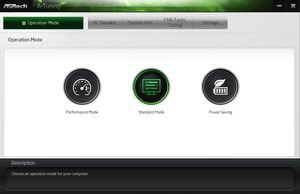

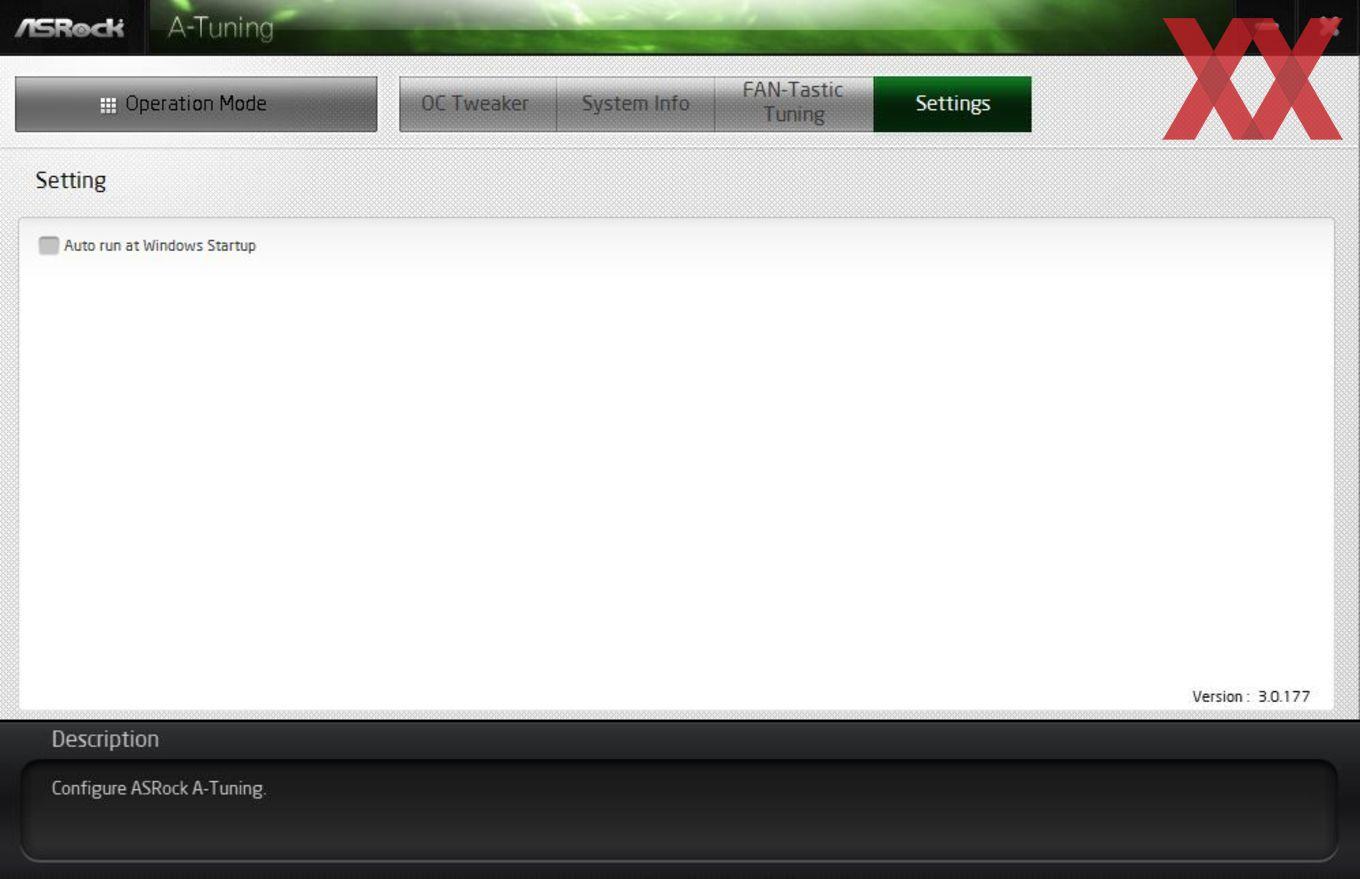

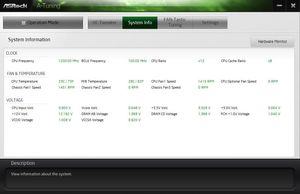

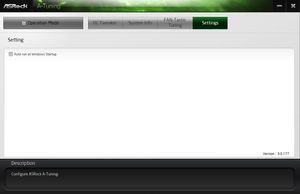

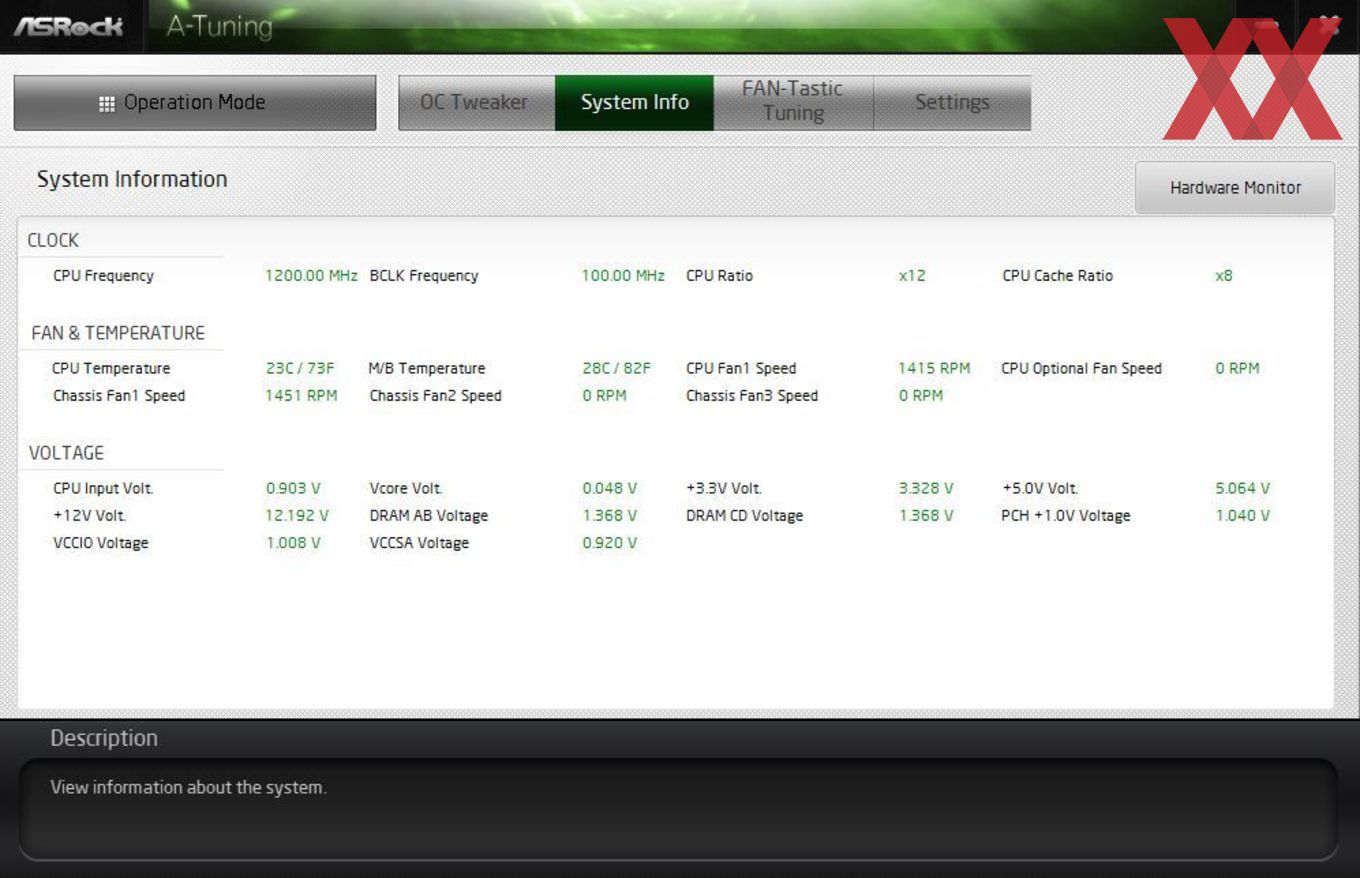

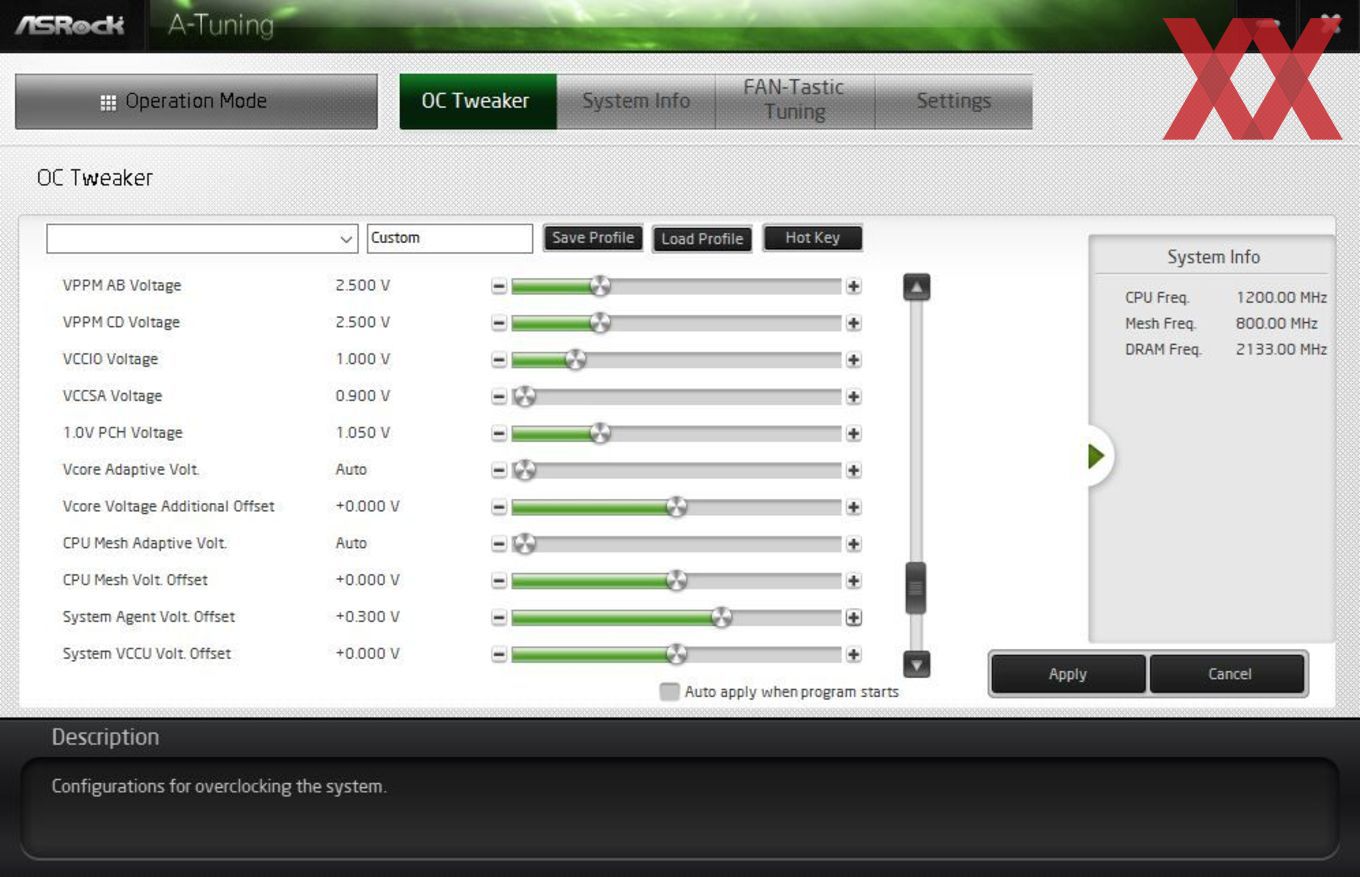

Mit dem A-Stream-Utility erhält der Anwender die Möglichkeit, das Overclocking und auch die Einstellungen der angeschlossenen Lüfter unter der Windows-Oberfläche vorzunehmen. Im Operation-Mode stehen die Modi "Performance Mode", "Standard Mode" und "Power Saving" zur Verfügung. Grundlegende Systeminformationen werden dagegen im Reiter "System Info" zusammengefasst. Bei Bedarf lässt sich das A-Tuning-Utility auch zusammen mit dem Windows-Bootvorgang starten, sodass gesetzte Einstellungen nach dem Windows-Start angewandt werden.
