Overclocking-Features
Werbung

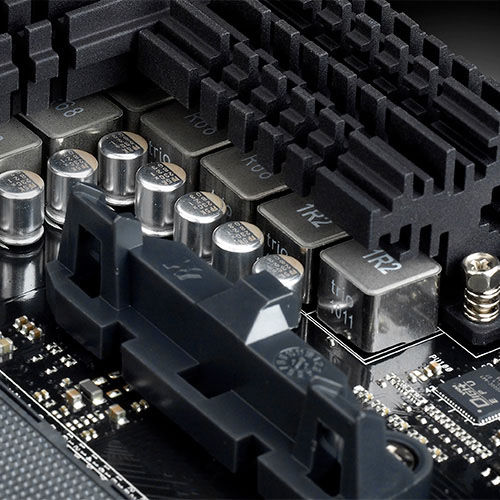

Zumindest ein Sockel AM3+-Mainboard wollten wir auch erwähnen, auch wenn wir es nicht bis in kleinste Detail getestet haben. Von allen Sockel AM3+-Mainboards bietet das ASUS Crosshair V Formula-Z aus der Republic-of-Gamers-Serie die größte Ausstattung und Features für das Overclocking. Das digitale VRM-Design wurde auf dem ATX-Mainboard auf 8+2+2 Phasen aufgeteilt. Vom Netzteil aus lassen sich ein 8-poliger- und ein 4-poliger-ATX+12V-Stecker installieren, sodass die Gesamtleistungsaufnahme auf 528 Watt steigen kann.
| Die Overclocking-Funktionen des ASUS Crosshair V Formula-Z in der Übersicht | |
|---|---|
| CPU-Spannung | 0,67500 V bis 2,30000 V in 0,00625-V-Schritten (Fixed-Modus) -0,70000 V bis +0,70000 V in 0,00625-V-Schritten (Offset-Modus) |
| DRAM-Spannung | 0,860 V bis 2,135 V in 0,005-V-Schritten (Fixed-Modus) |
| CPU/NB-Spannung | -0,70000 V bis +0,70000 V in 0,00625-V-Schritten (Offset-Modus) |
| CPU-VDDA-Spannung | 2,20000 V bis 3,18750 V in 0,00625-V-Schritten (Fixed-Modus) |
| NB-HT-Spannung | 0,80000 V bis 2,00000 V in 0,00625-V-Schritten (Fixed-Modus) |
| NB-1.8V-Spannung | 1,80200 V bis 3,00775 V in 0,01325-V-Schritten (Fixed-Modus) |
| SB-Core-Spannung | 1,11300 V bis 1,80200 V in 0,005-V-Schritten (Fixed-Modus) |
| PCIe-Takt | - nicht möglich - |
| Weitere Spannungen | VDDR, DRAM VREFDQ, DRAM VREFCA, DRAM VREFCA on CPU, NB Voltage Switching Frequency, NB 1.8V Switching Frequency |
| Speicher-Optionen | |
| Taktraten | CPU-abhängig |
| Command Rate | einstellbar |
| Timings | 17 Parameter |
| XMP | - nicht möglich - |
| Weitere Funktionen | |
| Weitere Besonderheiten | UEFI-BIOS Settings speicherbar in Profilen Energiesparoptionen: Standard-Stromspar-Modi, Cool&Quiet Turbo-Modus (All Cores), erweiterte Lüfterregelung für CPU-Fan und vier optionale Fans, DRAM Power Switching Frequency, CPU/NB Load-Line Calibration |
Von einigen Spannungsmesspunkten kommt der Anwender zusätzlich in den Genuss von weiteren Onboard-Features, wie einen Power-, Reset-, GO- und DirectKey-Button. Zusätzlich wurde eine Diagnostic-LED in Betracht gezogen. Obendrauf kommt das exklusive ROG-Feature "GameFirstII".
Die Spezifikationen
Doch auch die Grundausstattung liegt auf einem gehobenen Niveau. So gehören vier DDR3-DIMM-Speicherbänke, insgesamt acht SATA-6GBit/s-, zwei eSATA-6GBit/s-Ports, sechs USB-3.0-, 12 USB-2.0-Schnittstellen zur Ausstattung. An Erweiterungssteckplätzen befinden sich vier mechanische PCIe-2.0-x16- und zwei PCIe-2.0-x1-Slots auf dem PCB. Mit enthalten ist ein Gigabit-LAN-Anschluss über einen Intel-Netzwerkcontroller sowie der Realtek ALC898, der sich um die Audiosignale sowohl in analoger Form als auch in digitaler Form kümmert.
| Mainboard-Format | ATX |
|---|---|
| Hersteller und Bezeichnung | ASUS Crosshair V Formula-Z |
| CPU-Sockel | AM3+ |
| Straßenpreis | ab 205 Euro |
| Homepage | http://www.asus.com/de/ |
| Northbridge-/CPU-Features | |
| Chipsatz | AMD 990FX, AMD SB950 |
| Speicherbänke und Typ | 4x DDR3 (Dual-Channel) |
| Speicherausbau | max. 32 GB (mit 8-GB-DIMMs) |
| SLI / CrossFire | CrossFireX (3-Way), SLI (3-Way) |
| Onboard-Features | |
| PCI-Express | 4x PCIe 2.0 x16 (x16/-/-/-, x16/-/x16/-, x16/x8/x8/-) |
| PCI | - |
| Serial-ATA-, SAS- und ATA-Controller | 6x SATA 6G mit RAID 0, 1, 5, 10 über AMD SB950 |
| USB | 6x USB 3.0 (4x am I/O-Panel, 2x über Header) über 3x ASMedia ASM1042 12x USB 2.0 über AMD SB950 (8x am I/O-Panel, 4x über Header) |
| Grafikschnittstellen | - |
| WLAN / Bluetooth | - |
| Thunderbolt | - |
| LAN | 1x Intel 82583V Gigabit-LAN |
| Audio | 8-Channel Audio Boost Audio Codec (Realtek ALC898) |
