Seite 7: SATA-6G-Performance und USB-3.0-Performance

USB-3.0-Performance

Bedingt durch den B85-Chipsatz können nur vier native USB-3.0-Schnittstellen zur Verfügung gestellt werden. Auf zusätzliche USB-3.0-Controller hat MSI bewusst verzichtet, die negativ auf die Effizienz gewirkt hätten. Daher befinden sich beim B85M ECO zwei Anschlüsse am I/O-Panel und zwei weitere können per internem Header erreicht werden. Für diesen Test setzen wir die SanDisk Extreme 120 in das Star Tech S3510BMU33T-USB-3.0-Gehäuse ein. Dank der UASP-Unterstützung (USB Attached SCSI Protocol) werden die USB-3.0-Schnittstellen unter Windows 7 bestmöglich an ihr Limit getrieben.

ATTO USB3 small

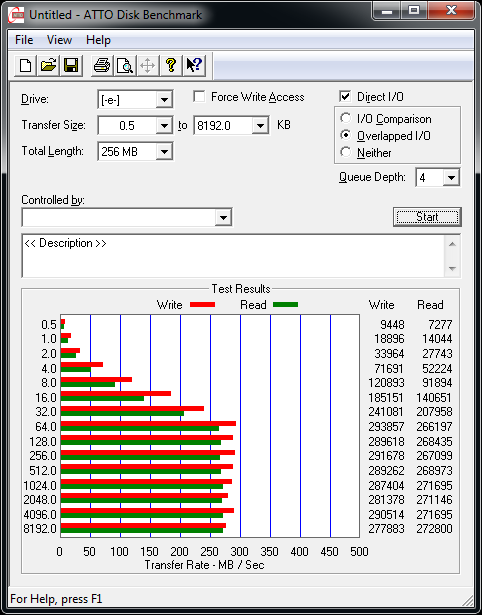

Die USB-3.0-Performance beim MSI B85M ECO
(nativ über den B85-PCH).

Der effiziente Unterbau hat keinerlei Auswirkung auf die USB-3.0-Leistung. Die Leserate kletterte im Höchstfall auf 272 MB/s, schreibend waren bis zu 293 MB/s drin. Insgesamt gibt es an dieser Performance nichts auszusetzen.



SATA-6G-Performance

Intels B85-PCH kann vier SATA-6G-Ports bereitstellen, die beim MSI B85M ECO in vertikaler Ausrichtung auf das PCB gelötet wurden. Für diesen Test schließen wir die SanDisk Extreme mit 120 GB Speicherkapazität direkt an die SATA-Ports an.

ATTO USB3 small

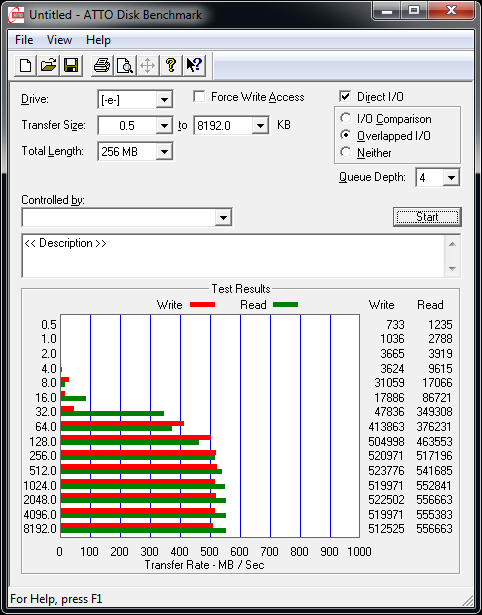

Die SATA-6G-Performance beim MSI B85M ECO
(nativ über den B85-PCH).

Auch wenn die Leistung anfänglich unterdurchschnittlich ausgefallen ist, stimmt sie im späteren Verlauf umso mehr. Mit 556 MB/s wurde eine sehr zufriedenstellende Leseperformance abgeliefert. Auch fiel die Schreibdurchsatzrate mit 523 MB/s absolut optimal aus.

An dieser Stelle noch ein Hinweis: Beim SATA-6G-Test spielte es keine Rolle, wie sehr die Leistungsaufnahme nach unten gedrückt wurde, die SATA-6G-Leistung stimmte zu jeder Zeit. Die USB-3.0-Performance hingegen war marginal schlechter.



Social Links

Seitenübersicht

Kommentare (10)

#1
customavatars/avatar121197_1.gif
Registriert seit: 11.10.2009
Franken
Bootsmann
Beiträge: 738
Schöner Test:)
#2
customavatars/avatar13587_1.gif
Registriert seit: 17.09.2004
Schweiz
Kapitän zur See
Beiträge: 3222
Kapitel Software, kurz vor dem Intel Xtreme Tuning Utility:
Zitat
Er deaktiviert schließlich nur die HDD-, Power-, LAN-LED und den PCI-Slot aus.
#3
customavatars/avatar55960_1.gif
Registriert seit: 15.01.2007
Niedersachsen
Redakteur
Serial-Killer
Beiträge: 13180
Danke, ist korrigiert. :)
#4
Registriert seit: 14.11.2014

Matrose
Beiträge: 2
Könnt ihr mir ein gutes Mainboard und ne gut Gravikkarte entpfelen (Wassergekühlt) ??

Danke im voraus
Nkuni
#5
customavatars/avatar92992_1.gif
Registriert seit: 10.06.2008
Emsland / Bochum
Admiral
Beiträge: 10529
Zitat
[...]auch wenn sich das B85M ECO dem Z97I GAMING AC geschlagen geben muss. An dieser Stelle wird jedoch ein Micro-ATX-PCB mit einem Mini-ITX-PCB verglichen.


Warum wird das ITX genannt ? Dem ECS Z97-MACHINE muss sich das Board auch geschlagen geben, und das ist kein ITX-Board.
#6
customavatars/avatar55960_1.gif
Registriert seit: 15.01.2007
Niedersachsen
Redakteur
Serial-Killer
Beiträge: 13180
Auch das habe ich ausgebessert, danke. ;)
#7
customavatars/avatar31443_1.gif
Registriert seit: 15.12.2005
Hamburg
Admiral
Beiträge: 8976
Ziemlich erbärmliche Stomverbrauchswerte, dafür dass es sich um ein "ECO"-Board handelt, welches als besonders sparsam und effizient beworben wird.

Welchen Package C-State habt ihr mit dem Board im Idle eigentlich erreicht?

Schade, dass ihr nicht mal eins der sparsamen Asrock Boards (B85M-ITX, B85M, B85 Pro4, Z87E-ITX) oder z.B. das Intel DH87RL oder Fujitsu D3221/3222 getestet habt.
Diese würden mit Sicherheit alle selbst das ECS Z97-Machine bzw. MSI Z97I GAMING AC nochmal um Längen schlagen, was den Idle-Verbrauch angeht (schätze mal mit eurem Test-Setup würde man mit diesen Boards so auf 10-18W im Idle kommen, vorausgesetzt es wird Package C6 erreicht, ansonsten wären es 5-7W mehr, also 15-25W, was immer noch besser ist als die sparsamsten von euch bisher getesteten Boards).
#8
customavatars/avatar212537_1.gif
Registriert seit: 22.11.2014

Gefreiter
Beiträge: 44
Also ganz im Ernst, ein Eco Board (und ich wollte mir schon genau aus diesem Grunde eines holen) sollte ganz klar das sparsamste sein. Irgendwie ergibt sich da für mich kein Sinn wenn man im Test sagt "ganz gut; 3. Bestes.." Ein Gaming Board ist sparsamer als ein Eco Board !?!? Ähm, ja - sry setzen 6, Test nicht bestanden.
#9
customavatars/avatar31443_1.gif
Registriert seit: 15.12.2005
Hamburg
Admiral
Beiträge: 8976
Sag ich ja.
Allerdings ist die Frage nach dem Package C-State leider immer noch nicht beantwortet worden.
Das macht wie gesagt bis zu 7W im Idle aus.
Und mich hätte der Stromverbrauch ohne die die HD7850 (also mit nur mit iGPU) mal interessiert.
#10
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 29195
Zitat joinski;22894035
Schade, dass ihr nicht mal... das ... Fujitsu D3221/3222 getestet habt.

Falls jemand im Forum ein D3221-A / D3222-A / D3227-A herumliegen hat, stelle ich ihm gern das entsprechende Fujitsu 12V Netzteil für die Tests hier im Forum zur Verfügung.

Auf der Hauptseite wird es einen solchen Test, speziell mit weitgehenden BIOS/OS Optimierungen und relevanten Vergleichswerten vermutlich nie geben.
