ASRock Z97 Extreme4 im Test

DruckenE-Mail
Erstellt am: von

Seite 7: SATA-6G-Performance und USB-3.0-Performance

USB-3.0-Performance

Wir haben uns die berechtigte Kritik im letzten Test zu Herzen genommen und das USB-3.0-Equipment aktualisiert. In Zukunft werden wir das USB-3.0-Gehäuse S3510BMU33T von Star Tech für unsere USB-3.0-Tests verwenden. Dank interner SATA-6G- und USB-3.0-UASP-Unterstützung (USB Attached SCSI Protocol) erzielen wir somit deutlich bessere Ergebnisse. ASRock hat sein Z97 Extreme4-Modell mit insgesamt acht USB-3.0-Schnittstellen ausgestattet, wovon sechs Stück am I/O-Panel und zwei per internem Header auf dem Mainboard untergebracht wurden. In Verbindung mit dem neuen USB-3.0-Gehäuse nutzen wir weiterhin die SanDisk Extreme mit 120 GB-Speicherkapazität.

ATTO USB3 small

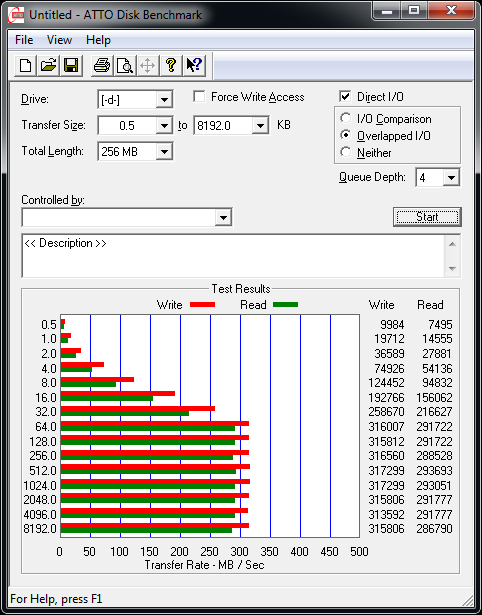

Die USB-3.0-Performance beim ASRock Z97 Extreme4
(nativ über den Z97-PCH).
ATTO USB3 small
Die USB-3.0-Performance über den ASM1042AE.

Gerade beim Intel-Controller sind deutliche Verbesserungen zu verzeichnen. Im Bereich der Schreibleistung wurden bis zu 317 MB/s erreicht und lesend war es mit maximal 293 MB/s nur etwas weniger. Dagegen liegen die Durchsatzraten über den ASM1042AE mit dem neuen USB-3.0-Gehäuse nur minimal höher als beim letzten Test. Die Schreibrate kletterte auf 219 MB/s, währenddessen die Leserate mit maximal 226 MB/s leicht drüber lag.



SATA-6G-Performance

Mit acht SATA-6G-Ports ist das Z97 Extreme4 recht gut aufgestellt. Für den Test verwenden wir ebenfalls die SanDisk Extreme 120, die wir natürlich direkt an die SATA-Ports anklemmen.

ATTO USB3 small

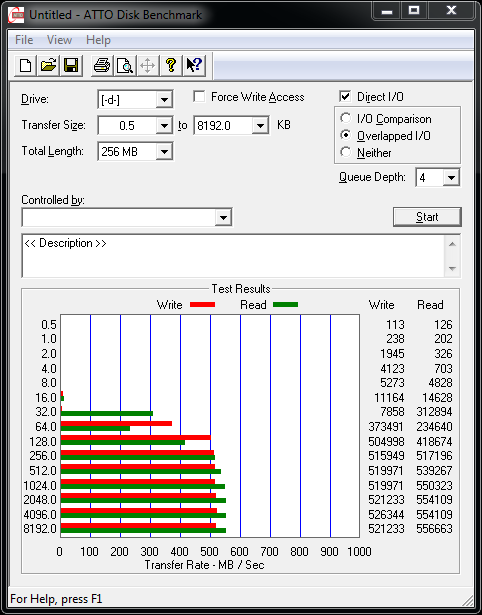

Die SATA-6G-Performance beim ASRock Z97 Extreme4
(nativ über den Z97-PCH).
ATTO USB3 small
Die SATA-6G-Performance über den ASM1061.

Anfangs zeigen beide Controller einen sehr schwachen Ausschlag. Erst im späteren Verlauf stimmt die Leistung. Der Intel-Z97-PCH schaffte es, die Performance schreibend auf 526 MB/s und lesend auf 556 MB/s zu pressen. Erneut zeigte sich allerdings auch die geminderte Leistung beim ASM1061. Er konnte die SSD im Schreiben auf max. 390 MB/s und im Lesen auf höchstens 404 MB/s beschleunigen.



Social Links

Seitenübersicht

Kommentare (13)

#4
Registriert seit: 01.01.1970


Beiträge:
Mir gefällt der Farbton irgendwie
#5
customavatars/avatar88884_1.gif
Registriert seit: 07.04.2008

Modaretor
Luxus Luxxer
Hardware Hans-Peter
Beiträge: 25450
mir nicht :fresse:
#6
customavatars/avatar63700_1.gif
Registriert seit: 10.05.2007

​​
Beiträge: 13039
Zitat FM4E;22194631
Ich habe die Punkte ergänzt. ;)

Danke FM4E. :bigok:
#7
customavatars/avatar15481_1.gif
Registriert seit: 22.11.2004
FFM
Fregattenkapitän
Beiträge: 3069
Sehr guter Test, auch mal die Kühler runter genommen. Gefällt mir!
#8
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 29263
Zitat
Auf dem Z97 Extreme4 kommt ein digitales VRM-Design zum Einsatz, welches aus zwölf Phasen besteht... Auf dem ASRock Z97 Extreme4 wird das VRM-Design wird vom Intersil ISL6379 gesteuert.

Noch eine kleine Ergänzung dazu von mir: Der ISL6379 ist ein hybrider* 6+1 Kanal Controller. ASRock verwendet beim Z97 Extreme4 demnach vermutlich Dual Output Driver um die beworbenen 12 Phasen bereitstellen zu können. Tatsächlich sind es also vermutlich eher (6)*2 Phasen für die CPU. Die Driver sind im Bild nicht zu sehen, könnten sich aber auch auf der Rückseite des PCB befinden. Eine ähnliche Konfiguration hat ASRock schon beim Fatal1ty Z87 Professional und Z87 Extreme6 verwendet. Dabei kamen Intersil ISL6611A als Driver in Dual Output Konfiguration zum Einsatz.

*böse Zungen würden sagen analoger

@FM4E: Zum Thema 1.25x Strap bekommst du gleich noch eine PM.
#9
Registriert seit: 01.01.1970


Beiträge:
@ emissary42

Aus deinem Link geht eigentlich klar hervor, dass der Intersil ein analoger PWM ist. Also nichts mit bösen Zungen :D

Bis auf diese bewusste Falschangabe macht das Board einen ordentlichen Eindruck, was sich aber noch ändern kann, sobald man anhand von Tests anderer Boards Vergleiche ziehen kann.

Ich vermisse dazu noch genauere Angaben zur Lüftersteuerung, die zu oft vergeigt wird. Sie als gut zu bezeichnen und Namen der Modi aufzulisten hilft dem Interessenten nicht sonderlich weiter. Wie präzise geht das von statten? (Mindestdrehzahl, Temperaturkurve)

Auch der onboard-Sound sollte mal genauer unter die Lupe genommen werden, denn jener stellt doch eine Besonderheit dar und wird auch entsprechend beworben. Vergleiche mit den Lösungen von ASUS und MSI (Crystal Sound, Audio Boost) oder auch der günstigen der Xonar DGX sind gerne gesehen.

Die geringe Herstellergarantie von einem Jahr sollte man übrigens auch nicht unter den Teppich kehren...
#10
customavatars/avatar63252_1.gif
Registriert seit: 03.05.2007
Gießen / Exil-Münchner
la famiglia della banana
Beiträge: 13094
Zitat poeci;22194091
mit schon fast unfassbar guter qualität bei der auswahl aller komponenten. alc1150, intel lan, 12 phasen, gold caps..das muss erst mal einer nachmachen!


Ernsthaft? Daran machst du die Qualität der Komponenten fest? Da hat die Marketingabteilung mal ihr Geld wirklich verdient.

@Emi

Ich glaube, analog kann man ruhig beibehalten. Mit dem iVR scheint das aber kein großes Thema mehr zu sein.

Würde auch wetten, dass die Doppler auf der Rückseite verortet sind. Im Grunde der ideale Platz dafür.
#11
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 29263
Auch wenn man wieder auf eines analoges VRM mit Dopplern setzt, so hat ASRock insgesamt einen recht guten Job gemacht bei Ausstattung & Features der meisten neuen Modelle. Abgesehen davon sind Dual Stack / NexFET ein riesen Schritt vorwärts von dem vor gar nicht allzu langer Zeit bei anderen Extreme4 Modellen verbautem DPAK Quatsch (Z77 Extreme4, Z87M Extreme4).
#12
customavatars/avatar63252_1.gif
Registriert seit: 03.05.2007
Gießen / Exil-Münchner
la famiglia della banana
Beiträge: 13094
Die meisten leute haben den dpak-müll leider trotzdem gekauft. Immerhin hat asrock das von sich aus geändert. Der intel lan ist eine sehr gute entscheidung. Wenn ich schon die ganzen killer nics auf den gamer boards sehe...

Mobil mit U20i
#13
customavatars/avatar195472_1.gif
Registriert seit: 17.08.2013
Köln - Deutschland
Hauptgefreiter
Beiträge: 218
Ich bin in Besitz eines ASRock Z97 Extreme 6 und kann eingentlich nur positives berichten.
Das einzige was mich stört ist ein kleiner Bug bezüglich der Lüftersteuerung. (Schon 4 BIOS Updates hinter mir...)
Ich habe 2 CPU Fans im Einsatz. Wenn ich nach Temperatur die Geschwindigkeit einstelle im Bios, läuft der 2te CPU Lüfter nicht mit an. Es kann natürlich sein, dass das Board bei 800 rpm Fans nichts mehr nach unten regeln kann und die Spannung zu gering ist. Seltsamerweise tritt das Phänomen bei allen anderen Fans nicht auf.

Sonst in meinen Augen ein gut ausgestattetes Board mit sinnvollen Feautures und logischen Layout.
Die Farbgebung sagt mir persöhnlich sehr zu. Ich hatte jahrelang Asus & Gigabyte in Nutzung, welche momentan für meinen Geschmack von den Farben zu schrill da her kommen.
Mittlerweile denke ich hat ASRock viel dazu gelernt und sollte ohne Einschränkungen zu empfehlen sein.
