ASRock Z87 Killer im Test

DruckenE-Mail
Erstellt am: von

Seite 6: Stromverbrauch

Neben der wichtigen Performance ist auch der Stromverbrauch des heimischen PCs kein unwichtiges Kriterium. Was man häufig unterschätzt, ist die Tatsache, dass selbst die verschiedenen Mainboard-Modelle der zahlreichen Hersteller unterschiedlich viel Strom aus der Steckdose ziehen. Ein Grund dafür sind die verschieden eingesetzten BIOS-Versionen, die teilweise die von Intel referenzierten Stromsparmechanismen schlecht oder gar falsch umsetzen oder dass Onboardkomponenten sich eigentlich deaktivieren sollten, wenn diese entweder durch dedizierte Hardware ersetzt wurden oder einfach nicht verwendet werden. Darüber hinaus kann aber manchmal auch die Stromversorgung verantwortlich gemacht werden, wenn unter Default Settings mehr Energie zur Verfügung gestellt wird, als eigentlich benötigt wird. Genau deswegen spielt die Effizienz eine wichtige Rolle. Wenn die Effizienz der Stromversorgung nun also schlecht ausfällt, wird mehr Strom verbraucht. Zu unterschätzen ist hierbei aber auch die Software nicht, sodass sie ebenfalls gut abgestimmt sein muss, damit eine zufriedenstellende Effizienz gegeben ist.

Das ASRock Z87 Killer hat keine nennenswerten Zusatz-Controller und andere Chips erhalten. Lediglich zwei LAN-Controller und ein Audio-Codec tragen ihren Teil zum Stromverbrauch bei.

Gemessen haben wir im Windows-Idle-Betrieb ohne Last, mit Cinebench 11.5 unter 2D-Volllast und mit Prime95 (Torture-spanTest, Vollauslastung). Die jeweiligen Werte entsprechen dem System-Gesamtverbrauch.

Test 1: Mit aktivierten Onboardkomponenten:

Für den ersten Test sind die Default Settings aktiv, sodass der Großteil der Onboardkomponenten bereits aktiviert ist. Die Grafikausgabe erfolgt über die Radeon HD 7850, wobei wir die iGPU im BIOS nicht deaktiviert haben. Wie bereits weiter oben geschrieben, sind alle Stromspar-Features eingeschaltet, was mit den Werten einer manuellen Konfiguration scheinbar gut umgesetzt wurde.

Leistungsaufnahme Idle

Idle
Leistung in Watt

Im Idle begnügt sich das ASRock Z87 Killer mit 41,1 Watt und zeigt sich daher ziemlich effizient. Einzig gegen die GAMING-Modelle von MSI muss sich das Board von ASRock geschlagen geben.

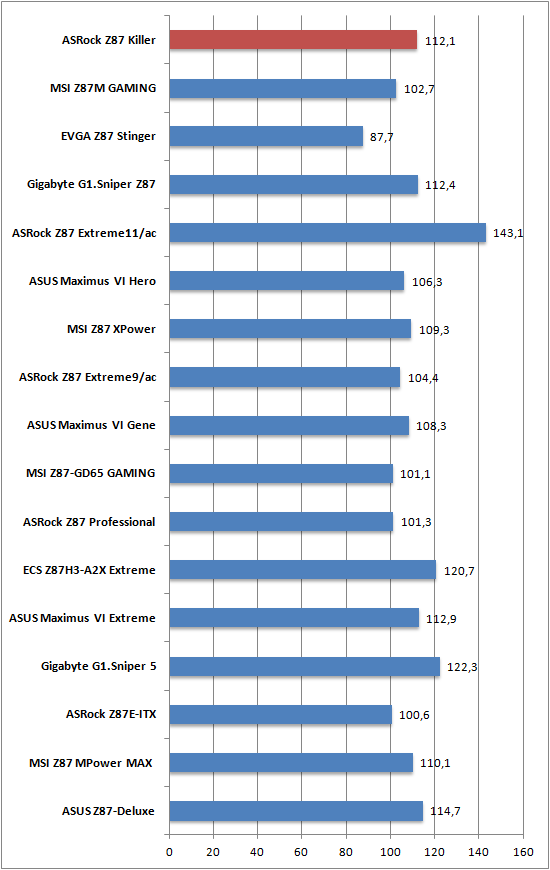

Leistungsaufnahme Cinebench 11.5 CPU

Cinebench
Leistung in Watt

Ging es dann mit Cinebench in die Teillast, sieht das Ganze schon ein gutes Stück anders aus. Mit 112,1 Watt liegt das ASRock Z87 Killer ziemlich genau im unteren Durchschnitt.

Leistungsaufnahme Prime95

Prime95
Leistung in Watt

Nahezu identisch sieht die Verteilung dann mit Prime95 aus. Die Leistungsaufnahme kletterte auf 123 Watt. Auch dieser Wert liegt im unteren Durchschnitt.

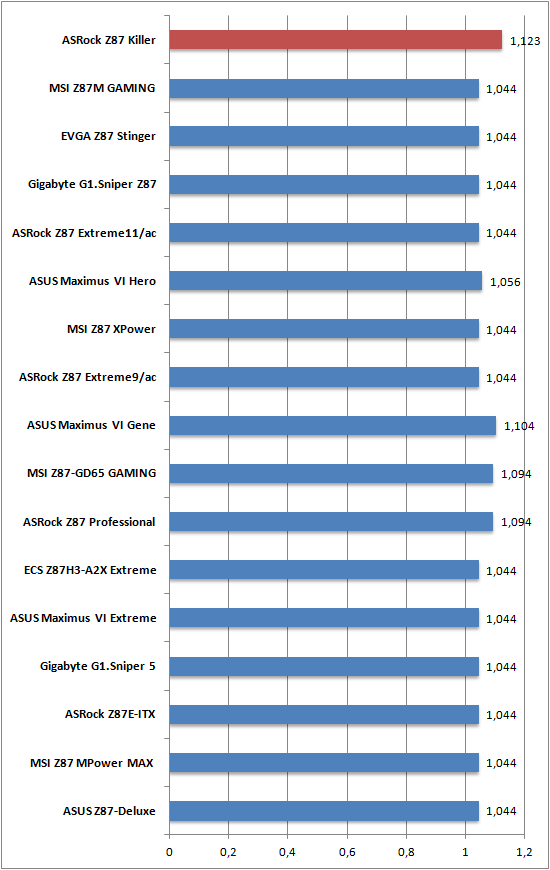

Spannungen Prime95

Spannungen
Spannungen in Volt

Von allen bisher getesteten Sockel LGA1150-Mainboards veranschlagte das ASRock Z87 Killer mit 1,123 Volt die höchste Spannung.

Da die meisten Anwender nicht alle Onboard-Chips benötigen, haben wir einen Test mit nur einem aktivierten Onboard-LAN und dem Onboard-Sound durchgeführt. Sämtliche USB-3.0- und SATA-Controller sind hier beispielsweise deaktiviert. Die Spannungen werden weiterhin vom Board automatisch festgelegt, aber alle energiesparenden Features werden zusätzlich manuell aktiviert. Die Radeon HD 7850 ist weiterhin die primäre Grafikkarte.

Test 2: Mit deaktivierten Onboardkomponenten (1x LAN + Sound an):

Leistungsaufnahme Idle

Idle
Leistung in Watt

Leistungsaufnahme Cinebench 11.5 CPU

Cinebench
Leistung in Watt

Leistungsaufnahme Prime95

Prime
Leistung in Watt

Spannungen Prime95

Spannungen
Spannungen in Volt

Es konnten keine besonderen Onboard-Komponenten deaktiviert werden, die zu einer verminderten Leistungsaufnahme geführt hätten.

Wenn das System gerade einmal nichts zu tun hatte, sank die Leistungsaufnahme auf sehr gute Werte hinab. Unter Last jedoch zeigte sich die Platine weniger hocheffizient, sondern lag mehr im unterdurchschnittlichen Bereich. Viel wichtiger ist jedoch der Idle-Verbrauch und der ist absolut zufriedenstellend ausgefallen.



Social Links

Seitenübersicht

Kommentare (6)

#1
customavatars/avatar15481_1.gif
Registriert seit: 22.11.2004
FFM
Fregattenkapitän
Beiträge: 3041
"Laut ASRock sind die Phasen auch zu kompromisslosen Übertaktungsversuchen geeignet, da sie thermisch nicht all zu warm werden sollen und zudem eine gute Stabilität ermöglichen." Naja, nicht mit einem Kühlkörper versehene DPAK Mosfets eignen sich nicht gerade für "kompromisslose Übertaktungsversuche". Immerhin verbergen sich unter dem Kühlkörper LowRDS(On) Mosfets.
#2
customavatars/avatar103434_1.gif
Registriert seit: 30.11.2008

Kapitän zur See
Beiträge: 3488
Ist der 4770k geköpft? Bei 4,7 Ghz müsste der doch glühen sofern man keine richtige Wasserkühlung nutzt.

Die Spannungversorgung bei ASRock ist bisschen dürftig. Bei dem Killer kommt ja was ganz anderes bei raus als man einstellt. Bei meinem alten Z68 Pro3 Gen3 schwankt es zwischen 1.352V-1.392V wenn ich meinen 2700k auf 4,9 Ghz takte. Raus kommt dann 4888 Mhz. Mein Ram braucht für 2133 Mhz 1,68V im Bios. Da scheint es auch sehr zu schwanken wenn man 1.65V einstellt. Mit 1.65V läuft er nämlich nicht.
#3
customavatars/avatar194062_1.gif
Registriert seit: 30.06.2013

Fregattenkapitän
Beiträge: 2569
"ASRock verwendet eigentlich ein schwarzes PCB, jedoch wurden die Leiterbahnen selbst im klassischen Braun in das PCB geätzt."

Schade, dass ASRock beim H87 und Z87 Fatal1ty nicht ein richtig pechschwarzes PCB Design wie beim B85 Fatal1ty einsetzt.
#4
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 28981
Zitat Beelzebub1984;21973022
Ist der 4770k geköpft? Bei 4,7 Ghz müsste der doch glühen sofern man keine richtige Wasserkühlung nutzt.

Nein, die ist nicht geköpft.

Zitat Beelzebub1984;21973022
Die Spannungversorgung bei ASRock ist bisschen dürftig.

Wenn man bei einem Mainboard DPAK im VRM für die CPU sieht, dann ist das schon mal kein guter Start. Wer unbedingt hochwertige Wandler will, muss sich wohl zwangsweise anderswo umsehen ;)

Zitat Beelzebub1984;21973022
wenn ich meinen 2700k auf 4,9 Ghz takte. Raus kommt dann 4888 Mhz.

Du könntest die BCLK eventuell testweise mal auf 100.1 / 100.2 / 100.3 fixieren. Das sollte dir einen "runden" Prozessortakt bringen (ggf. Spread Spectrum deaktivieren).

Zitat Beelzebub1984;21973022
Mein Ram braucht für 2133 Mhz 1,68V im Bios. Da scheint es auch sehr zu schwanken wenn man 1.65V einstellt. Mit 1.65V läuft er nämlich nicht.

Das kann von Kit zu Kit deutlich variieren, nicht jedes Kit ist von seinem Hersteller genau auf Kante gebinned. Nimm als Beispiel die 2400er TridentX, welche in der Regel auch mit deutlich unter 1.60V ihre Spezifikationen schaffen.
#5
customavatars/avatar23374_1.gif
Registriert seit: 29.05.2005
Nähe Bremen
Leutnant zur See
Beiträge: 1181
Der Name des Mainboards geht mal gar nicht.
#6
customavatars/avatar46160_1.gif
Registriert seit: 29.08.2006
Bad Bentheim
Fregattenkapitän
Beiträge: 2697
Kein Wunder, dass das Board so günstig ist, die im Test mehrfach für gut befundene Ausstattung ist eine kompromißlose Kombination aus dem vom Z87-Chipsatz gebotenen Minimum und den üblichen Features der Fatal1ty-Reihe (Killer-NIC, ALC1150 +OpAmps, Spawas etc.).
Und selbst dabei wird noch gegeizt:
- Warum kein Displayport, sollte doch eigtl. mangels Lizenzgebühren günstiger sein als HDMI (dafür dieser sinnlose HDMI-IN)?
- Warum kein eSATA shared mit den internen Ports? Das macht Asrock doch sonst häufiger.
- Warum kein zusätzliches USB?
- Warum kein PCIe 2.0 x4, wenn ich richtig gezählt habe, hat der PCH die drei benötigten Lanes noch über (1x für den Killer-NIC, 4x für die 1x Slots)?

Bis auf zusätzliches USB hätte das alles der Chipsatz selbst geboten. Das Board ist ja in vielerlei Hinsicht mit dem H87 Performance identisch (Anschlußleiste, kompletter oberer Bereich um CPU-Sockel und RAM-Slots, Audio-Bereich), nur geht es bei den Erweiterungsslots ins andere Extrem: 3-way SLI/CrossfireX über die CPU, kein PCI, nur PCIe x1, außerdem abgewinkelte SATA-Ports. Bei sämtlichen aktuellen Asrock-Boards mit PCI übertreiben sie es dann damit und lassen dem Nutzer nur 1-2 PCIe-Slots, meist nur einen brauchbaren und einen unter dem PEG. Hier wie dort find ich es außerdem lächerlich, dass auch auf Boards um 100€ drei PEGs von der CPU für 3-way SLI/Crossfire verbaut werden. Ich meine selbst zwei Grakas ist schon was für betuchte Enthusiasten, drei sind noch viel seltener. Und für diese paar Spezis haben alle anderen zwei nutzlose Slots auf dem Board?

Ich wüsste erhlich gesagt nicht, warum die ach so tollen Gaming-Features dieses Board attraktiver als gut ausgestattete non-Gaming Boards machen sollte. Den tollen Sound z.B. bekomme ich bei Asrock auch auf anderen Boards. Ist leider bei den anderen nicht besser. Gigabyte G1.Sniper Z5, Z5S und Z87 sind alles nette Boards, aber im Gesamtpaekt ist mir ein normales UD3H lieber.
Die ganzen Audio-Geschichten find ich eine tolle Entwicklung der S1150-Plattform (obwohl ich mir da ein wenig mehr Konsequenz wünschen würde, gerade bei Gigabyte gibt es da auf jedem Board was anderes), den Killer-NIC empfinde ich aber eher als Nachteil gegenüber einem Intel-PHY und der sonstige Kram ist nicht Gaming-spezifisch (z.B. gute Spawas, DualBIOS, onboard-Buttons) oder überflüssig (grelles Farbschema, Beleuchtung).

Ich würde mir ein Board wünschen mit dem Audio-Teil eines Gigabyte G1.Sniper Z87 oder Z5S (also Recon3D-Chip oder ALC1150 mit Creative Softwarepack), einer guten Spannungsversorgung, I/O-Ports mit PS/2, HDMI, Displayport, 7.1 Audio, evtl. eSATAp und ansonsten nur USB3.0, und vor allem bei den Erweiterungsslots nur maximal 2 PEGs, einen x4 Gen2, 1x PCI (immer nutzbar!) und 3-4 PCIe x1.
