Test: Gigabyte GA-Z77X-UD3H (-WB WiFi)

DruckenE-Mail
Erstellt am: von

Seite 8: SATA-6G-Performance und USB-3.0-Performance

Unser Testsample bietet am I/O-Panel ausschließlich USB-3.0-Ports, gleich sechs Stück an der Zahl. Zwei davon arbeiten direkt mit dem Z77-PCH, die anderen vier mit dem VIA VL800 zusammen. Zwei weitere USB-3.0-Schnittstellen sind über den internen Header möglich, die dann ebenfalls mit dem Z77-Chipsatz kommunizieren.

USB-3.0-Performance:

Die USB-3.0-Leistung wird weiterhin mit einer Silicon Power Velox V30 SSD mit 240GB an Speicherkapazität gemessen, die sich zu diesem Zeitpunkt in einem externen USB-3.0-Gehäuse befindet.

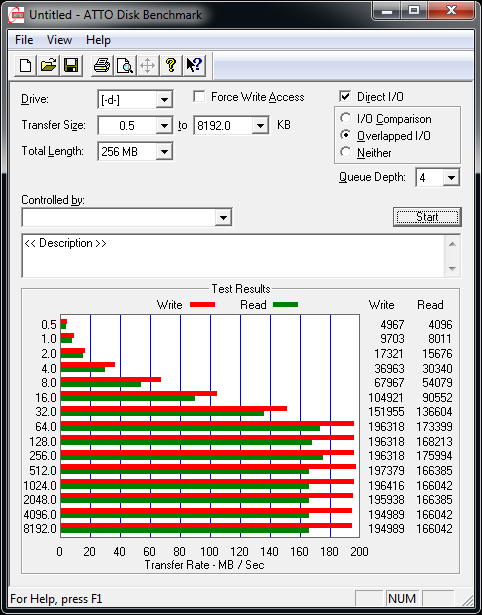

ATTO USB3 small
Die USB-3.0-Performance des Z77X-UD3H (nativ über den Z77).
ATTO USB3 small
Die USB-3.0-Performance über den VIA VL800.

Alles funktioniert so, wie es soll. Die nativen USB-3.0-Anschlüsse kratzen schreibend an der 200 MB/s-Marke. Beim Lesen erreichen sie dagegen um die 170 MB/s. Langsam ist das jedenfalls nicht, wenn man große Dateien verschiebt. Der VIA VL800-Controller macht sich besser als der Z77-Chipsatz. Ebenfalls mit knappen 200 MB/s Schreiben geht der VL800 flott zu Werke. Beim Lesen sind es ziemlich genau 180 MB/s. Insgesamt sind die Werte absolut in Ordnung.

SATA-6G-Performance:

Die Silicon Power Velox V30 SSD verwenden wir auch beim SATA-6G-Performancetest. Im Inneren der SSD gibt ein SandForce SF-2281-Controller die nötigen Kommandos. Der Hersteller selbst preist die SSD mit bis zu 550 MB/s lesend und bis zu 520 MB/s schreibend an. Wie wir aus den vorangegangenen Tests bereits feststellen durften, werden diese Transferraten auch tatsächlich erreicht.

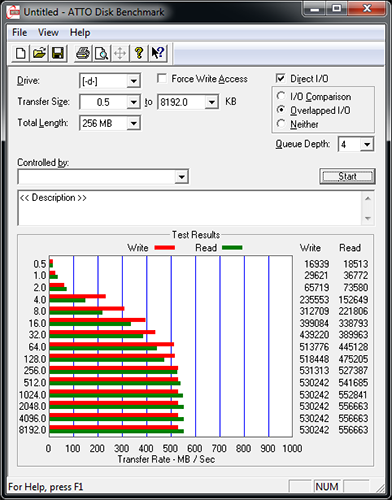

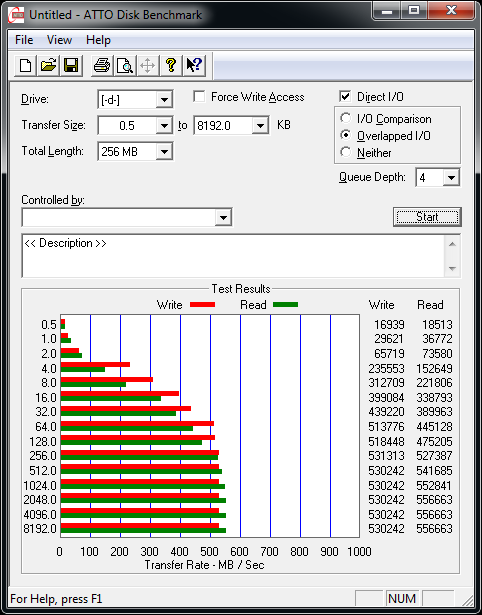

ATTO SATA6G small
Auch bei der SATA-6G-Leistung stimmt alles.

Und wieder einmal werden die Herstellerangaben erfüllt. Beim Lesen werden die genannten 550 MB/s genau erreicht. Die Schreibrate findet sich bei den genannten 520 MB/s ein. Besser kann es nicht sein!

Die Tests sind allesamt positiv und zufriedenstellend verlaufen. Die beiden nativen SATA-6G-Schnittstellen sind geradezu prädestiniert für schnelle SATA-6G-SSDs. Für gewöhnliche HDDs reichen hingegen die SATA-3G-Anschlüsse allemal aus.



Social Links

Seitenübersicht

Ihre Bewertung

Ø Bewertungen: 5

Tags

Kommentare (26)

#17
customavatars/avatar49177_1.gif
Registriert seit: 11.10.2006
Bremen
Oberbootsmann
Beiträge: 803
Hab ich doch richtig verstanden das der untere PCIe 2.0 x16 mit max. 4Lanes angesteuert wird, oder?!

Verdammt, gibt es denn wirklich kein einziges Brett auf dem Markt welches an unterster Position mit 16 oder von mir aus auch nur mit 8 lanes arbeiten kann?

Super Test, Danke!
#18
customavatars/avatar133800_1.gif
Registriert seit: 28.04.2010

Bootsmann
Beiträge: 641
Hi FM4E

das sagst du, aber Gigabyte macht einfach was sie wollen, teste doch mal einen i7-2600k oder i5-2500k auf dem Board, stell den RAM-Takt auf 1600Mhz oder 1866MHz und schon OC und ÜV das Board die CPU, ist also nach deiner Meinung OK das Gigabyte dies macht ohne dem Nutzer dazu einen Hinweis zu geben oder wie darf ich dich verstehen, so das die CPU ausser der Intel spec. läuft bzw. die TDP überschreitet, wenn sollte der User dies selbst eintscheiden und nicht Gigabyte wann die CPU OC wird und wann nicht. Nur weil der RAM über 1333MHz läöuft soll die CPU OC werden, jetzt hört der Spass aber echt auf. Testet doch mal die IVY 3770k ob da wenn der RAM mit 1866MHz läuft diese CPU auch einfach ohne Hinweis OC und ÜV wird, dies wäre mal ein Dienst für alle User das Gigabyte dieses freche abstellt hinter dem Rücken der Nutzer.
#19
customavatars/avatar1_1.gif
Registriert seit: 04.05.2001
Hannover
Chefredakteur
Beiträge: 30969
Das Gigabyte-Boards in der Vergangenheit tatsächlich im Auto-Betrieb übertaktet haben, haben wir in den Printed-Ausgaben 01/2012 und 02/2012 ausführlich in den Z68 und X79-Roundups dargelegt. Wenn man dort als Speichertakt 1600 MHz eingestellt hat, wurde die CPU übertaktet.

Wir testen hier aber mit einer 3700K-CPU. Ergo ist der Speichertakt lt. Spezifikation schon bei 1600 MHz und Gigabyte versteht das wohl als "Normalbetrieb" und übertaktet die CPU nicht mehr.

Was der 3700K bei 1866 MHz macht, oder der 2600K in einem Z77 bei 1600 MHz, haben wir nicht getestet. Danke aber für den Hinweis, das könnte man in einem sparaten Artikel noch einmal überprüfen.
#20
Registriert seit: 11.08.2011
Norderstedt
Hauptgefreiter
Beiträge: 252
Hmm, ich werde mir auch in Kürze das UD3H in Verbindung mit einem i5 3570K und Corsair Vengeance Ram 1600 MHz holen.
Muss ich mir da sorgen machen, dass das Board heimlich die CPU übertaktet? Wäre gut zu wissen.
#21
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 28997
Lies dbodes Beitrag noch mal ;)

Antwort: Nein!
#22
Registriert seit: 11.08.2011
Norderstedt
Hauptgefreiter
Beiträge: 252
Hehe, danke. ;) Dann kann ja nichts mehr schief gehen. :D
#23
customavatars/avatar133800_1.gif
Registriert seit: 28.04.2010

Bootsmann
Beiträge: 641
Zitat dbode;19192293
Das Gigabyte-Boards in der Vergangenheit tatsächlich im Auto-Betrieb übertaktet haben...

Danke aber für den Hinweis, das könnte man in einem sparaten Artikel noch einmal überprüfen.


Wäre klasse wenn ihr das überprüfen würdet, dann wissen die User worauf Sie sich mit GB Taiwan einlassen,
ist nicht gerade die korrekte Art was die so machen, Gigabyte würde wohl kaum dem User die CPU bezahlen, oder glaubt ihr das. ;)
#24
customavatars/avatar55960_1.gif
Registriert seit: 15.01.2007
Niedersachsen
Redakteur
Serial-Killer
Beiträge: 13168
Glaubst du, dass diese Vorgehensweise nur bei Gigabyte stattfindet? ;)
#25
customavatars/avatar133800_1.gif
Registriert seit: 28.04.2010

Bootsmann
Beiträge: 641
Was willst du mit dieser Andeutung sagen, wenn einer dies macht ist es bei anderen völlig Legal es gleich zu tun. :wall:
#26
customavatars/avatar55960_1.gif
Registriert seit: 15.01.2007
Niedersachsen
Redakteur
Serial-Killer
Beiträge: 13168
Schon wieder missverstehst du mich. Nein, das habe ich nicht damit gemeint. Ich meine damit, dass heimliches Overvoltage nicht nur bei Gigabyte stattfindet.
