Seite 14: AMD Radeon HD 7970 - Impressionen (4)

7970-01-rs

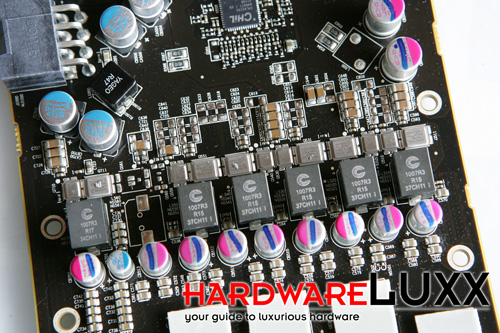

Hier noch einmal detailliert im Überblick die Spannungs- und Stromversorgung AMD hat diese laut eigener Aussage ausreichend großzügig dimensioniert, aber nach Öffnung des Designs werden zahlreiche Hersteller sicher in Kürze modifizierte Varianten vorstellen.

7970-01-rs

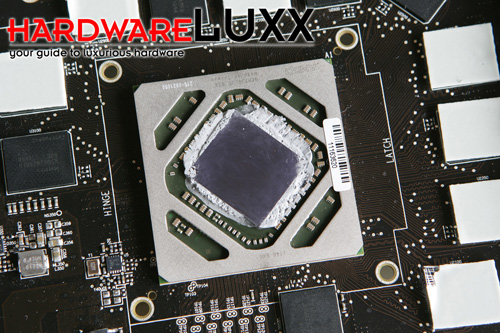

Auch ein noch genauerer Blick auf die GPU lässt keinerlei Beschriftung erkennen. Einzig die interne Produktbezeichnung "1146" und die Tatsache, dass es sich bei der Karte um ein Engineering Sample handelt, ist zu erkennen.

7970-01-rs

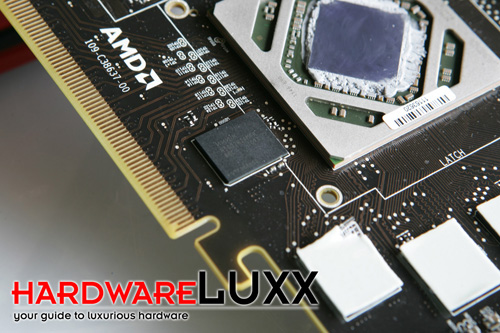

Beim GDDR5-Speicher handelt es sich um den gleichen, der auch schon auf der Radeon HD 6970 zum Einsatz kommt. Er stammt aus dem Hause Hynix.

7970-01-rs

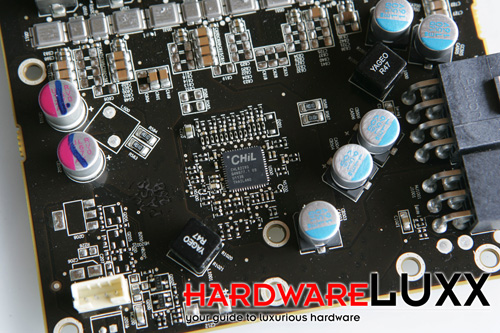

Zur Steuerung der Spannung hat AMD einen Chil 8228G verbaut. Dieser Spannungsregler lässt sich über ein I2C-Interface ansprechen und erlaubt die Reglung und das Monitoring von bis zu acht Phasen.
