Erstmal ohne viele Worte... gibt immer mal ein neues Bild wenn es weiter geht.




Daten:

  • Voron Trident 300x300 mm Kit von Formbot: 837,08 €
  • ABS Teile aus dem PIF Programm: 97,- €
  • Skirt und Panel Clips aus PLA (von meinem Ender3 Pro)
  • Stealthburner
    • LDO Schrittmotor 36STH20-1004AHG: 29,50 €
  • Klipper auf RaspberryPi 3B: (Altbestand, 35 €)
  • Nevermore Filter evtl. aus PETG (Teile ToDo)
    • 2x 5015 Radial Fan GDSTime AliExpress: 14,24 €
    • 6x3 mm Magnete (Amazon): 6,99 €

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

Woozy

Lesertest-Fluraufsicht
Hardwareluxx Team
Mitglied seit
19.10.2009
BeitrÀge
8.998
Ort
127.0.0.1
Bitte mehr Infos, Preise und vor allem die Antwort ob das ding auch in DruckgrĂ¶ĂŸe 50x50x50cm machbar wĂ€re :d


RS-ELEC

Enthusiast
Thread Starter
Mitglied seit
29.06.2006
BeitrÀge
3.466
BaugrĂ¶ĂŸe 500mmÂł wird schwierig, in der Z-Achse bekommst du keine Schrittmotoren mit integrierter Trapezspindel in solchen LĂ€ngen, da mĂŒsste man was mit extra Lagern und Kupplungen machen. X/Y geht prinzipiell sicher, aber wird dann halt ziemlich schwer, das wird sich auf die Druckgeschwindigkeit sicher negativ auswirken. Das grĂ¶ĂŸte Problem dĂŒrfte aber aber ein Druckbett mit einem Virtel Quadratmeter werden. Erstens muss du sowas bekommen und heizen wird dann auch schwierig und stromintensiv. Ich denke, dass die 35x35 cm vom grpßen Trident schon so das Maximum des Sinnvollen ist. Drucke in der GrĂ¶ĂŸe brauchen dann auch eher Wochen statt Tage, was will man denn auch damit. Wenn du was in der GrĂ¶ĂŸe brauchst solltest du dir konstruktiv eher Gedanken machen, ob man es nicht sinnvoll in mehere Teile zerlegt und ggf. Konstruktionsprofile oder so benutzt. Preise hab ich oben ergĂ€nzt.






Zuletzt bearbeitet:

Elzoco

Enthusiast
Mitglied seit
24.05.2009
BeitrÀge
2.501
Welche Z-Probe willst benutzen?
Ich kann den Voron Tap empfehlen, habe ich gerade in meinem Voron 2.4 Build verbaut.



RS-ELEC

Enthusiast
Thread Starter
Mitglied seit
29.06.2006
BeitrÀge
3.466
Induktive oder Clicky Probe.

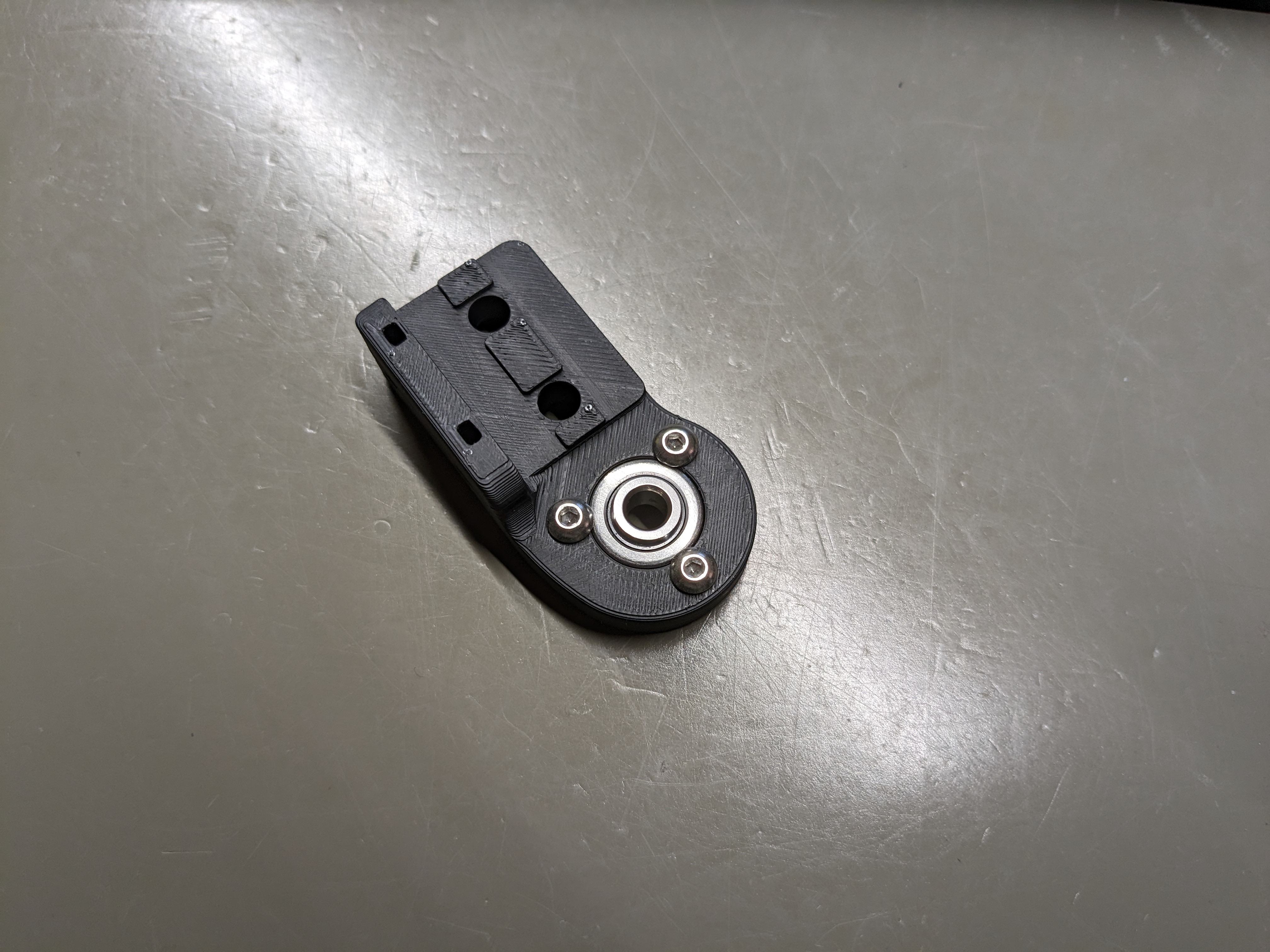

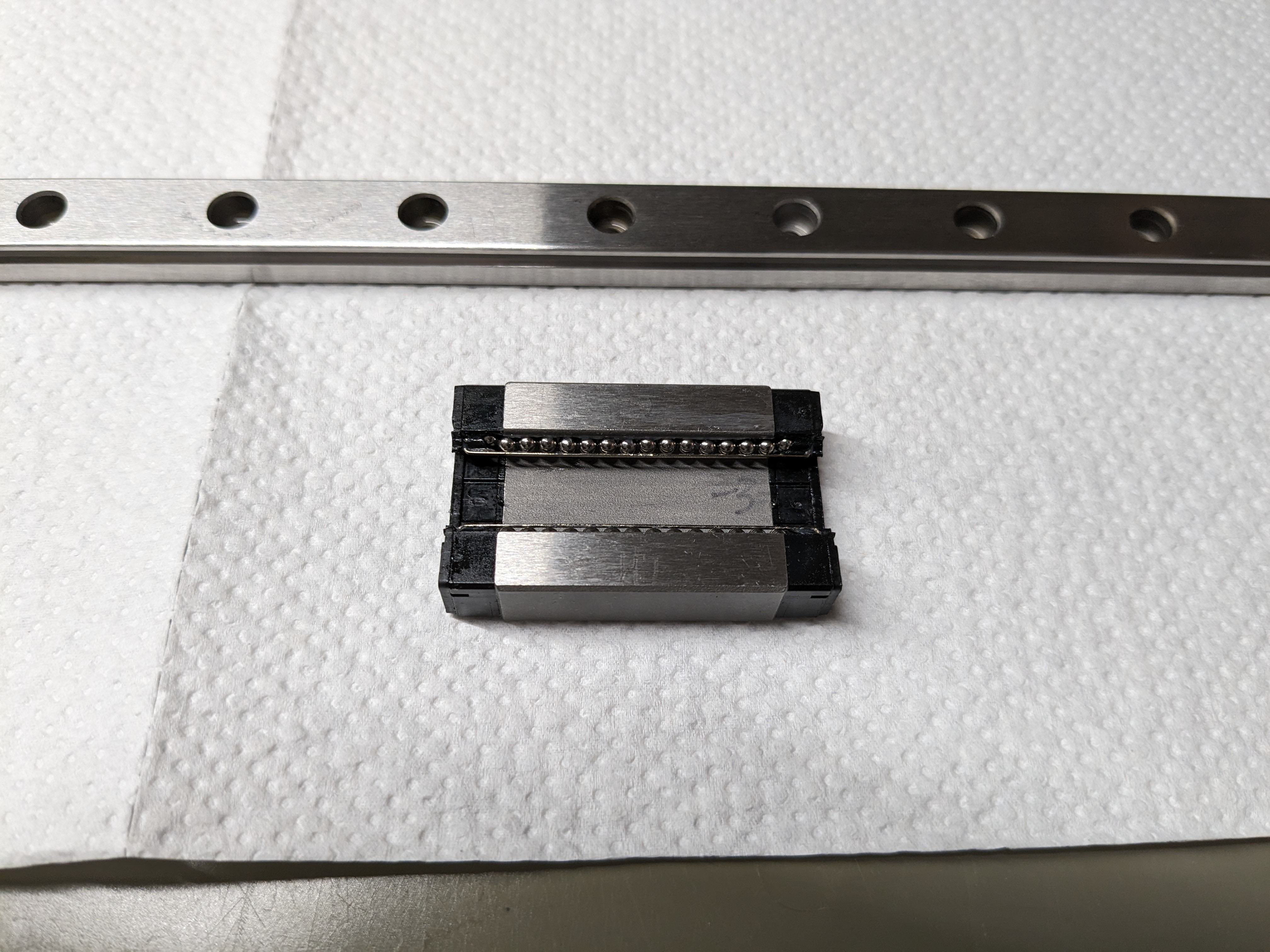

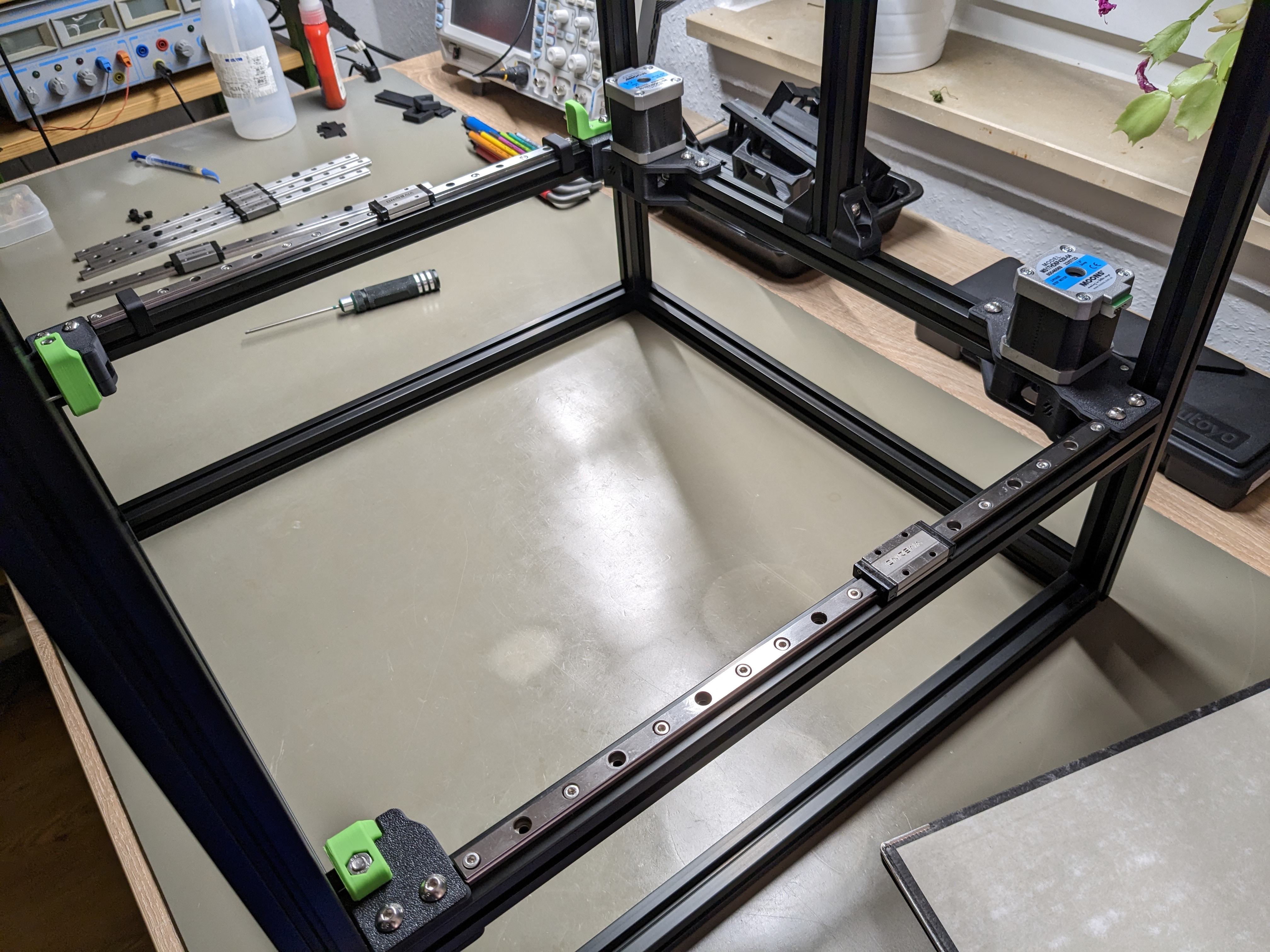

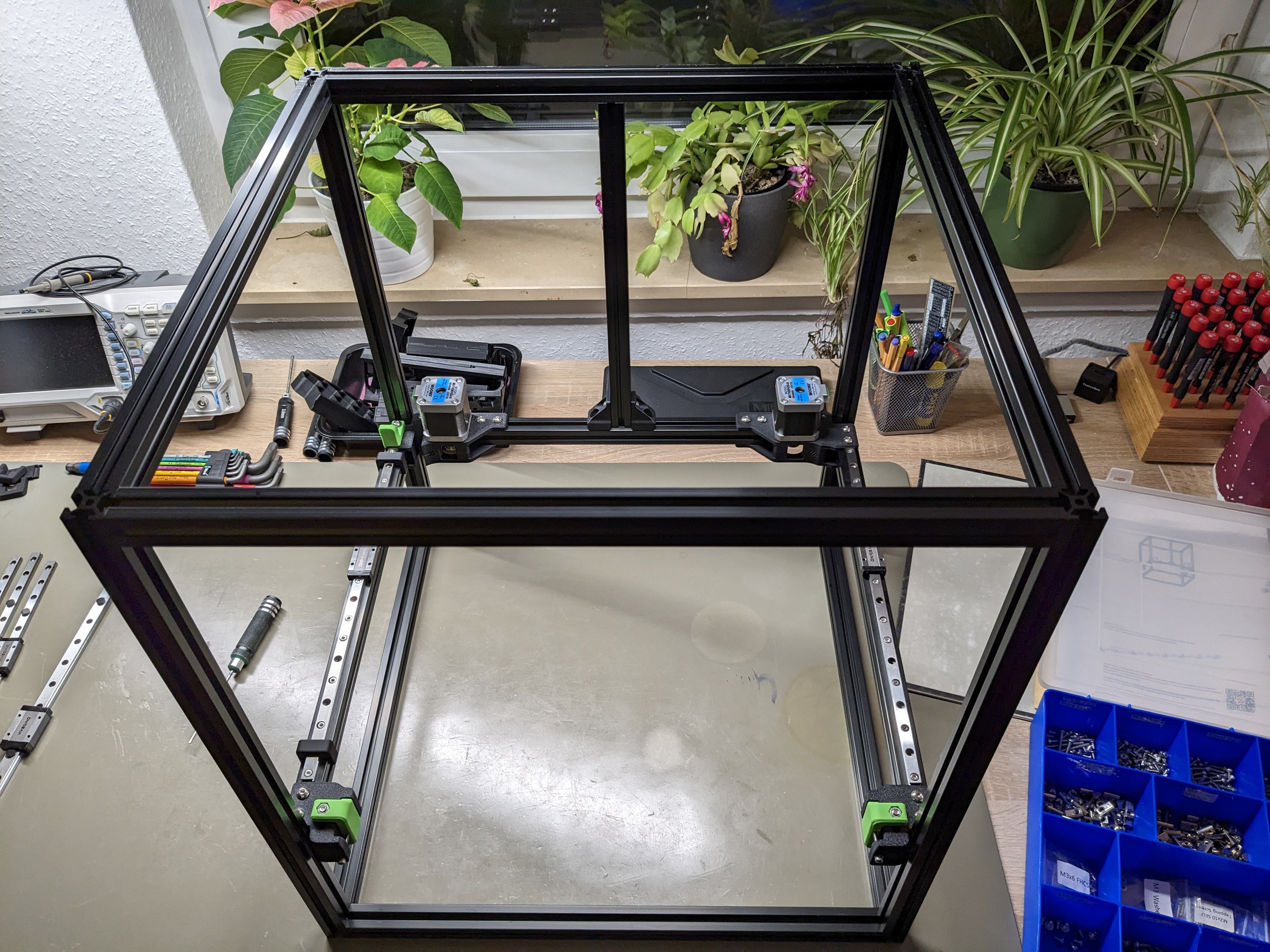

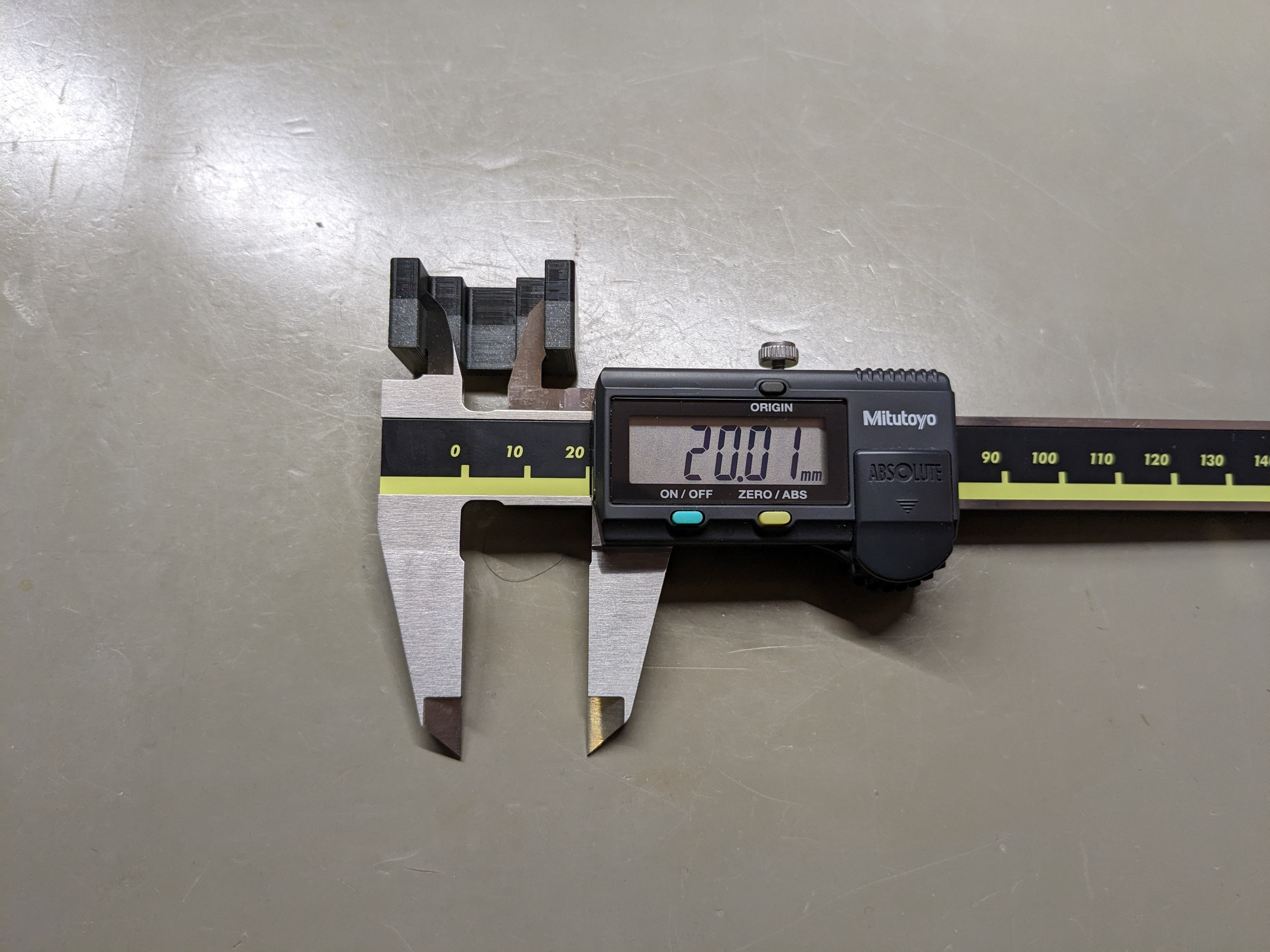

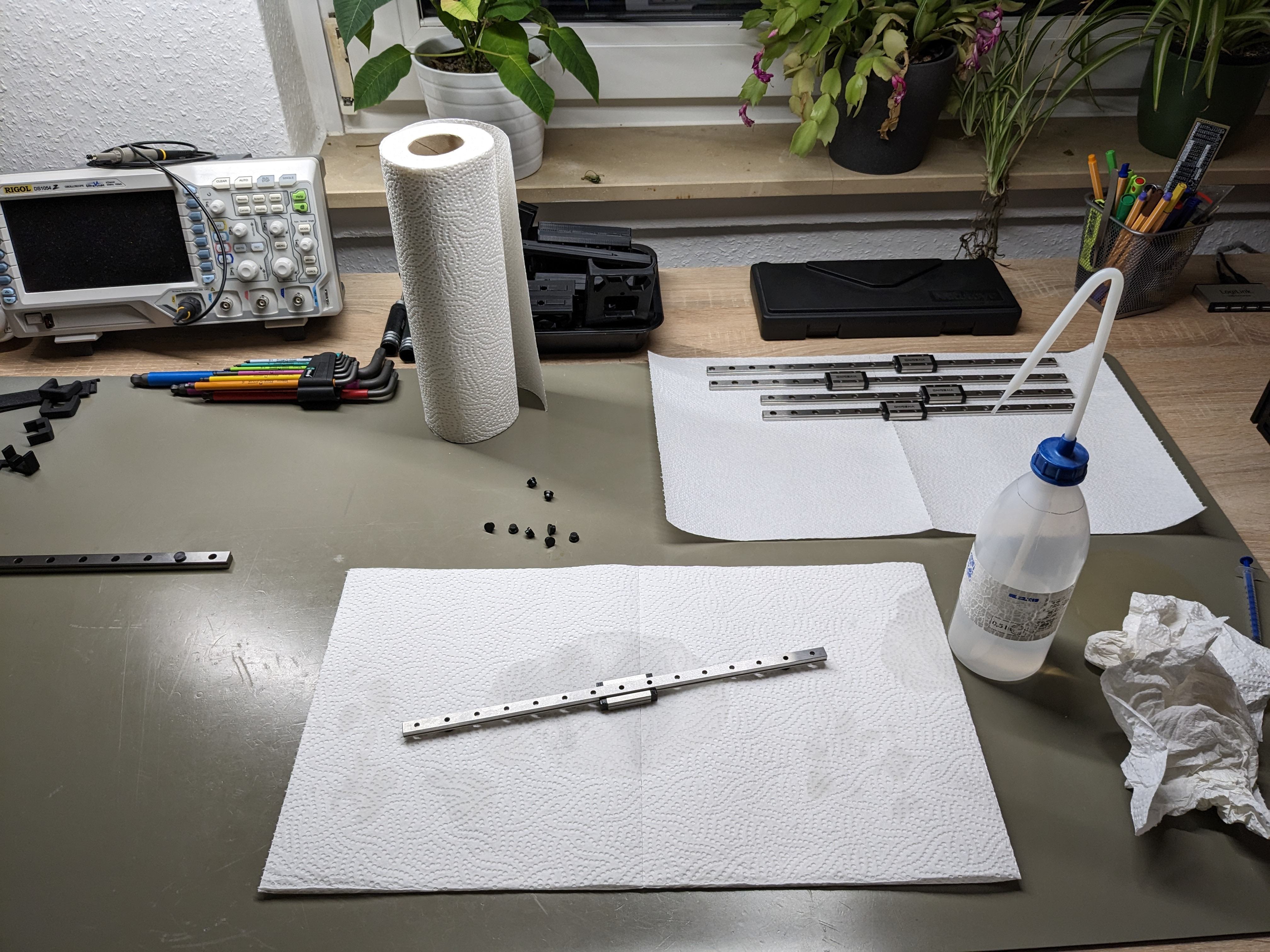

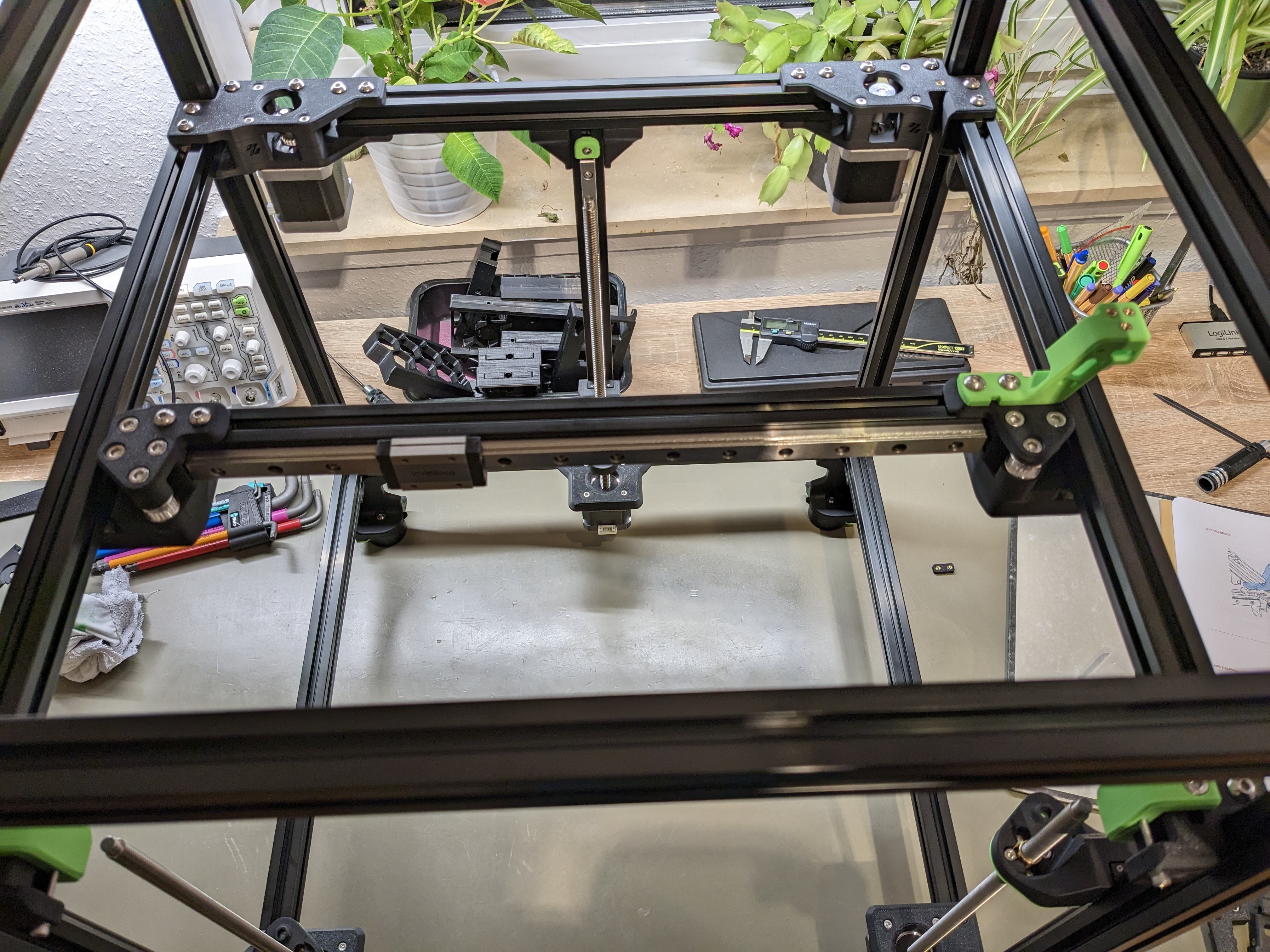

Heute gibt es nicht viel zu sehen, die Ausrichtung der Linearschienen war nicht einfach. Die Hilfen aus dem PIF hatten Spiel und auch die originalen STLs aus dem Voron Git haben 200 um Übermaß. Hab mir letztendlich ĂŒber zwei Iterationen selbst welche in PLA mit meinem Ender3 gedruckt. Damit sind jetzt die Linearschienen auf +/- 30 um parallel zu den Extrusionsprofilen. Damit gebe ich mich zufrieden.







RS-ELEC

Enthusiast
Thread Starter
Mitglied seit
29.06.2006
BeitrÀge
3.466

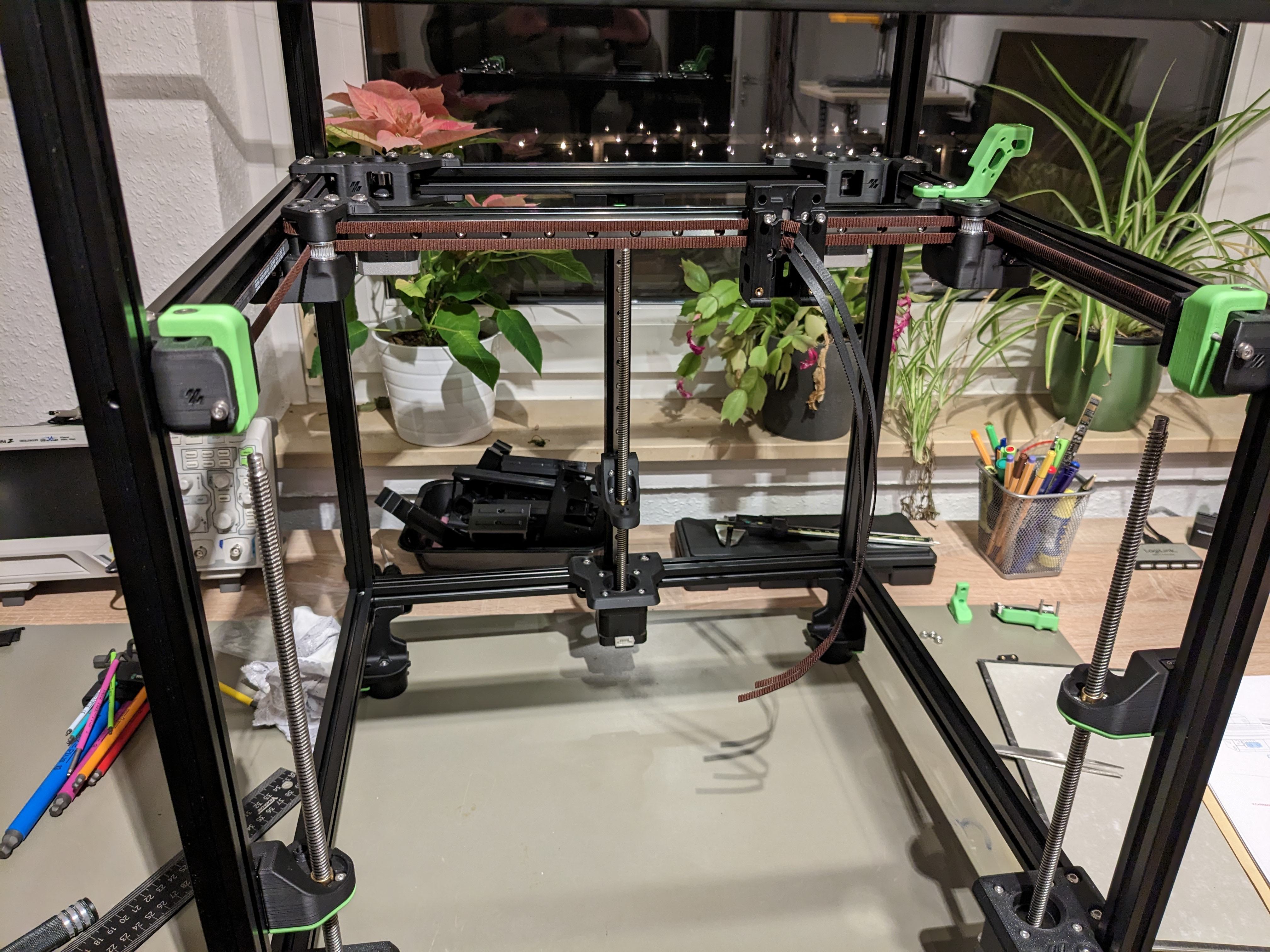

Wie viel Spannung da drauf muss, ist wie immer die Frage. Ich lass die mal setzen und schau dann mal...



Morpheuz

Urgestein
Mitglied seit
20.08.2004
BeitrÀge
2.445
Hoffe du hast auch die ZÀhne gezÀhlt beim Belten der beiden Achsen :-)


RS-ELEC

Enthusiast
Thread Starter
Mitglied seit
29.06.2006
BeitrÀge
3.466

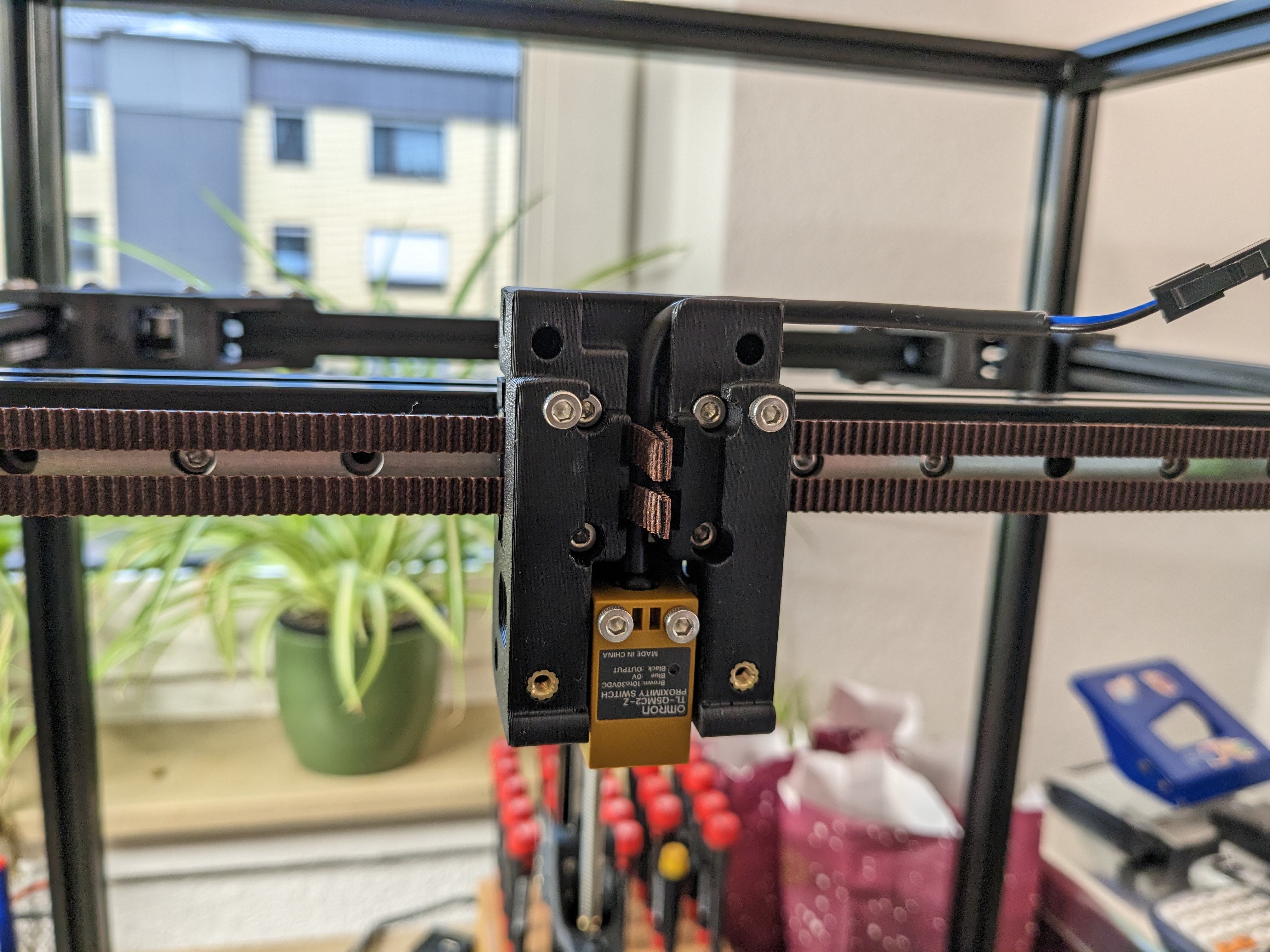

Jo, die sind genau gleich lang, so wie die Anleitung und YouTube das sagt. TatsÀchlich waren im Formbot Kit zwei Abschnitte drin, die tatsÀchlich auf den Zahn gleich lang waren.
Evtl. muss ich die aber auf einer Seite noch einmal los machen und 2 ZÀhne nachgeben. Ich hab bei den Spannern kaum Luft zum Nachgeben und die sind mir etwas zu stramm. Ich hÀtte vermutlich die Spanner etwas mehr in die Mitte fahren sollen und die Anweisung mit der Zange zu ziehen nicht ganz so stark befolgen sollen XD


RS-ELEC

Enthusiast
Thread Starter
Mitglied seit
29.06.2006
BeitrÀge
3.466
Naja nachgezÀhlt hab ich die jetzt nicht. Aber die sollen auf den Zahn genau gleich lang sein. Dazu einfach die ZÀhne der zwei Zahnriemen auf einen halben versetzt ineinander legen, einen Clip dran und dann schön schauen ob die hinten auch genau einen halben Zahn versetzt aufhören. Das geht relativ einfach. Hab mir auch das EinfÀdeln schwieriger vorgestellt.


fp483

Enthusiast
Mitglied seit
04.02.2007
BeitrÀge
528
Ort
Schwabenland
Wie wird denn der Wobble an den Z-Achsen vermieden? Oder wird die Trapezmutter fix an den TrÀger montiert und darauf gesetzt, dass die Spindeln perfekt sind?


RS-ELEC

Enthusiast
Thread Starter
Mitglied seit
29.06.2006
BeitrÀge
3.466
Alle Pflanzen gegossen :coolblue:

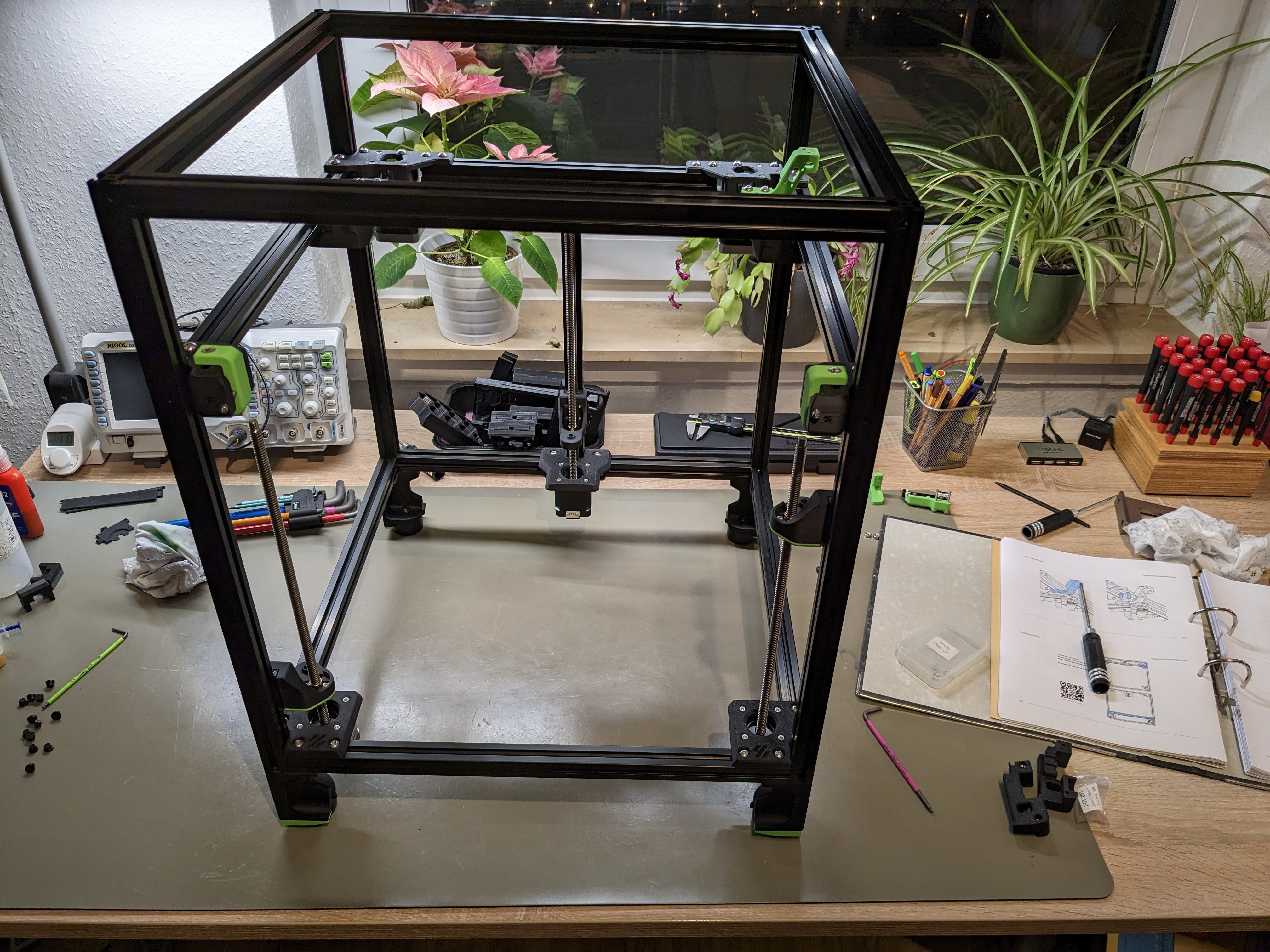

Zum Einen sind die Trapezspindeln verdammt gerade, kann so optisch kein geeiere an den lösen Enden ausmachen. Dann sind die Muttern nicht starr mit den Auslegern verschraubt sondern liegen auf und sind mit den zwei M3 Muttern nur lose gesichert.
Ergebnisse sollen wohl gut sein...
Hoffen wir das Beste.


RS-ELEC

Enthusiast
Thread Starter
Mitglied seit
29.06.2006
BeitrÀge
3.466
Gibt es eigentlich eine Patentlösung zum Erden von diesen Konstruktionsprofilen? Ist ja alles eloxiert.


toscdesign

Experte
Mitglied seit
17.02.2022
BeitrÀge
1.854
Es gibt Eloxal brechende Nutensteine.
Ich weiß aber nicht wie gut diese kontaktieren.


ILoveTattoo

Enthusiast
Mitglied seit
12.02.2015
BeitrÀge
4.879
Schön das Du alles Bloogst im Deutschsprachigen Raum. Ich könnte mich glatt dazu hinreißen lassen , meinen Drucker umzubauen.
Beitrag automatisch zusammengefĂŒhrt:

Gibt es eigentlich eine Patentlösung zum Erden von diesen Konstruktionsprofilen? Ist ja alles eloxiert.
Da gibt es doch bestimmt was in der Bauanleitung oder auf dem Discord was zum sehen. Könnte mir aber schwer vorstellen am Druckbett. Da es eigentlich ein gekapseltes Bauteil ist zum Rahmen


fp483

Enthusiast
Mitglied seit
04.02.2007
BeitrÀge
528
Ort
Schwabenland
DafĂŒr kannst du Zahnscheiben nehmen. Die scheiden sich etwas ins Alu und stellen so den Kontakt sicher.

GrĂŒĂŸe fp483

  • Danke
Reaktionen: Tzk

Tzk

Sockel A Legende
Mitglied seit
13.02.2006
BeitrÀge
21.882
Ort
Koblenz
Entweder mit einer Zahn Scheibe die Erdung herstellen oder einmal mit der Feile an der Stelle blank machen. Klappt normalerweise ganz gut.

Was die Riemenspannung angeht, ich wĂŒrde die an der lĂ€ngsten freien Stelle wie eine gitarrensaite anschlagen und grob 50-60Hz einstellen. Dann sind die schwach gespannt. Dem Rest dann mit Klipper und dem ADXL
 Hauptsache die beiden Riemen sind erstmal gleich. Nach Spannen kann man immer.


toscdesign

Experte
Mitglied seit
17.02.2022
BeitrÀge
1.854
Und wenn du ein Multimeter hast, kannst du gleich noch den Übergangswiederstand messen, ob der Kontakt i.O. ist.

Ich glaube die VDE sagt, kleiner als 0,3R muss der sein.


RS-ELEC

Enthusiast
Thread Starter
Mitglied seit
29.06.2006
BeitrÀge
3.466
Hey, danke fĂŒr die ganzen Tipps.

Riemenspannung hab ich noch um einen Zahn verringert. Jetzt habe ich einen guten Einstellbereich mit den Schrauben.

Es gibt extra Nutensteine mit Spitzen fĂŒr die Erdung, nur leider fĂŒr Profile ab 25 mm aufwĂ€rts. Das nĂŒtzt mir nichts.
Ich werde es wahrscheinlich mit einer spitzen M5 Madenschraube versuchen. Also innen im Profil mit einem 3 mm Handbohrer eine kleine Runde Stelle blank machen. Dann einen der M5 Nutensteine mit dem Loch genau davor, sodass sich die Spitze der Madenschraube genau in die blank gemachte Stelle drĂŒckt. Das ergibt quasi einen Stehbolzen mit elektrischem Kontakt und M5 sollte ich auch ordentlich anknallen können. Dann einfach eine Unterlegscheibe, Crimpöse, Zahnscheibe und Mutter drauf.

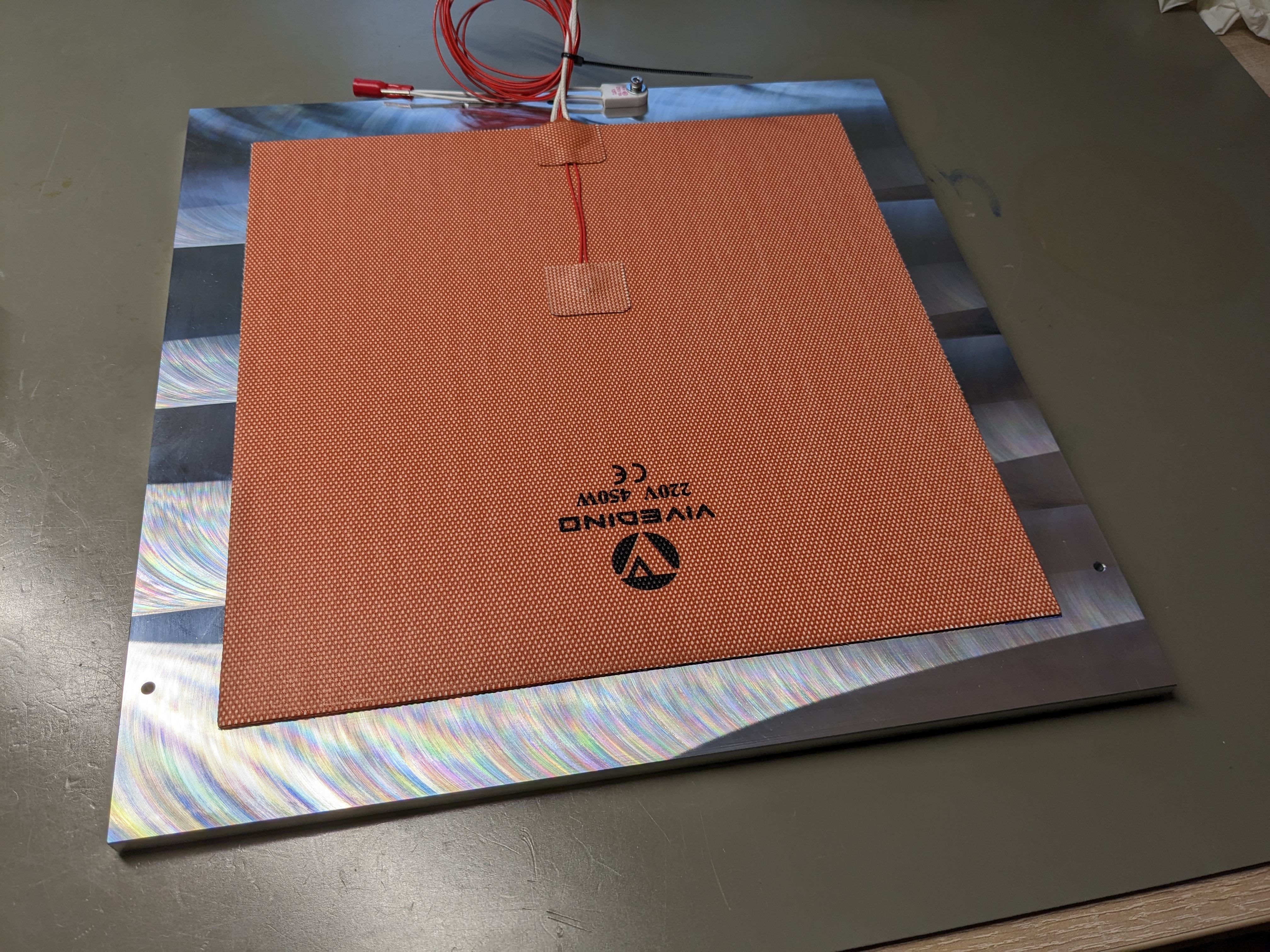

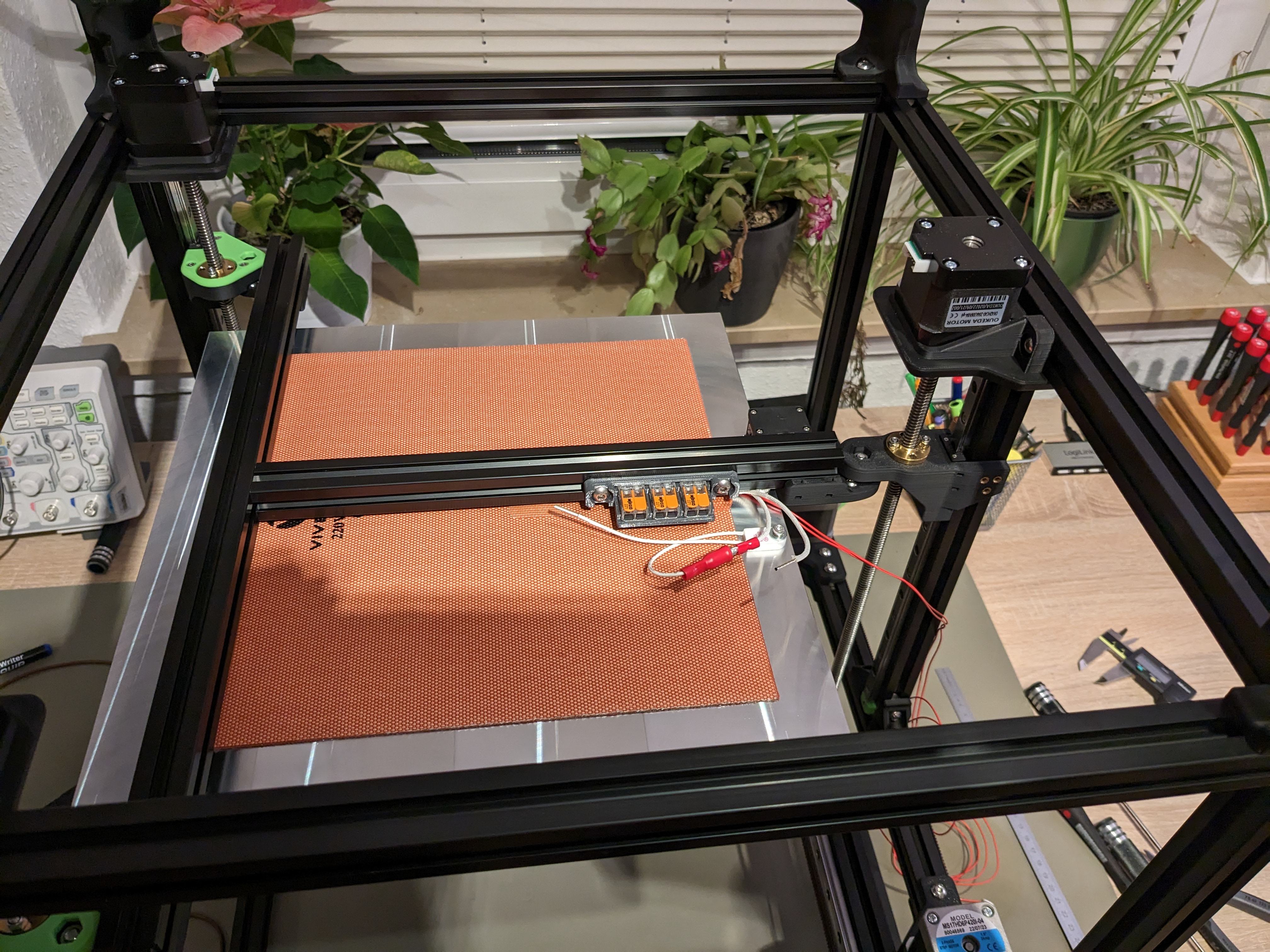

Das Druckbett wird ĂŒber ein extra Kabel geerdet, das liegt zusammen mit den anderen Kabeln in der Kette.

An Ende muss der Übergangswiderstand vom Netzstecker des Anschlusskabels (also das Ende fĂŒr die Steckdose) bis zu jedem (fĂŒr die Schutzerdung relevanten) Metallteil < 0,3 Ohm sein. Da kenne ich mich aus ;-) Allerdings wird das laut VDE mit einem relativ hohen PrĂŒfstrom gemessen (500 mA wenn ich das noch richtig im Kopf habe), da ist eine Messung mit einem normalen Multimeter nur eine gute Indikation.


fp483

Enthusiast
Mitglied seit
04.02.2007
BeitrÀge
528
Ort
Schwabenland
Also vielleicht noch mal etwas ausfĂŒhrlicher: ich hab an der RĂŒckseite des Druckers ein Loch gebohrt, dort ein m4 Gewinde reingeschnitten und dann due Erdung mittels Zahnscheiben Schraube und Erdungskabel, das mit einem Kabelschuh versehen ist, hergestellt.

Da brauchst du nicht zwingend einen speziellen nutenstein.

GrĂŒĂŸe fp483


toscdesign

Experte
Mitglied seit
17.02.2022
BeitrÀge
1.854
Es gibt extra Nutensteine mit Spitzen fĂŒr die Erdung, nur leider fĂŒr Profile ab 25 mm aufwĂ€rts. Das nĂŒtzt mir nichts.
Ich werde es wahrscheinlich mit einer spitzen M5 Madenschraube versuchen. Also innen im Profil mit einem 3 mm Handbohrer eine kleine Runde Stelle blank machen. Dann einen der M5 Nutensteine mit dem Loch genau davor, sodass sich die Spitze der Madenschraube genau in die blank gemachte Stelle drĂŒckt. Das ergibt quasi einen Stehbolzen mit elektrischem Kontakt und M5 sollte ich auch ordentlich anknallen können. Dann einfach eine Unterlegscheibe, Crimpöse, Zahnscheibe und Mutter drauf.

Das Druckbett wird ĂŒber ein extra Kabel geerdet, das liegt zusammen mit den anderen Kabeln in der Kette.

An Ende muss der Übergangswiderstand vom Netzstecker des Anschlusskabels (also das Ende fĂŒr die Steckdose) bis zu jedem (fĂŒr die Schutzerdung relevanten) Metallteil < 0,3 Ohm sein. Da kenne ich mich aus ;-) Allerdings wird das laut VDE mit einem relativ hohen PrĂŒfstrom gemessen (500 mA wenn ich das noch richtig im Kopf habe), da ist eine Messung mit einem normalen Multimeter nur eine gute Indikation.
Mhm, nur die Spitze der Madenschraube wÀre mir zu wenig KontaktflÀche.
Wenn da mal im Fehlerfall ein grĂ¶ĂŸerer Strom fließt, brennt die Spitze direkt weg.

Das mit den 0,3R ist mir bekannt, wollte es nicht zu kompliziert erklÀren, gehe immer davon aus das nicht jeder Fachwissen hat.
Klar ist eine Messung mit einem Multimeter eigentlich Mist, aber immer noch besser als garnichts.

Zum PrĂŒfstrom, in meiner alten Firma wurden mit 10A PrĂŒfstrom der Schutzleiterwiderstand ĂŒber mehrere Sekunden gemessen, kalibriertes MessgerĂ€t mit Messprotokoll.
Damit wollte man sicherstellen, das die Verbindung auch bei hoher Belastung sicher ist.
WĂ€re hier keine ordentliche Verbindung gewesen, hĂ€tte sich die Kontaktstelle erwĂ€rmt und der Widerstand wĂ€re ĂŒber den max. Wert gestiegen -> Messung durchgefallen.
(ist aber schon lĂ€nger her, weiß jetzt aktuell garnicht wie die Normen sind)


Also vielleicht noch mal etwas ausfĂŒhrlicher: ich hab an der RĂŒckseite des Druckers ein Loch gebohrt, dort ein m4 Gewinde reingeschnitten und dann due Erdung mittels Zahnscheiben Schraube und Erdungskabel, das mit einem Kabelschuh versehen ist, hergestellt.

Da brauchst du nicht zwingend einen speziellen nutenstein.
Ja so ist das eigentlich ordentlich, so hast du nicht nur die AuflageflÀche der Zahnscheibe als Kontakt, sondern noch die des Gewindes dazu (y)
Und jetzt noch eine Federscheibe oder Sperrring unter zwischen Zahnscheibe und Schraubenkopf, wenn man es ganz genau haben möchte.
Zahn und FĂ€cherscheiben sind nicht mehr als Schraubensicherung zulĂ€ssig 😉


fp483

Enthusiast
Mitglied seit
04.02.2007
BeitrÀge
528
Ort
Schwabenland
Ja so ist das eigentlich ordentlich, so hast du nicht nur die AuflageflÀche der Zahnscheibe als Kontakt, sondern noch die des Gewindes dazu (y)
Und jetzt noch eine Federscheibe oder Sperrring unter zwischen Zahnscheibe und Schraubenkopf, wenn man es ganz genau haben möchte.
Zahn und FÀcherscheiben sind nicht mehr als Schraubensicherung zulÀssig
Danke Dir fĂŒr die zusĂ€tzliche Info. War mir nicht bewußt. Bin aber auch nur Hobby-Schrauber. Wenn ich die Dinger verkaufen wĂŒrde, wĂŒrde ich das nachholen. Aber so lasse ich es erst mal dabei.


Morpheuz

Urgestein
Mitglied seit
20.08.2004
BeitrÀge
2.445
Ich hĂ€tte da jetzt ne Schraube mit Erdungskabel in den Rahmen gedreht und gut is. Der Rahmen ist ja komplett mit Schrauben zusammengeschraubt; Rahmen innen ist nicht eloxiert wo die Gewinde fĂŒr die Schrauben rein gedreht sind. Und wenn du da bspw V2A Schrauben nutzt dann wĂ€ren diese auch leitend.


toscdesign

Experte
Mitglied seit
17.02.2022
BeitrÀge
1.854
ch hĂ€tte da jetzt ne Schraube mit Erdungskabel in den Rahmen gedreht und gut is. Der Rahmen ist ja komplett mit Schrauben zusammengeschraubt; Rahmen innen ist nicht eloxiert wo die Gewinde fĂŒr die Schrauben rein gedreht sind.
Aber bitte mit Kabelschuh und nicht den blanken Draht đŸ«Ł


Morpheuz

Urgestein
Mitglied seit
20.08.2004
BeitrÀge
2.445
Jo so nen Ringkabelschuh
