Seventy7
Enthusiast
Besser als Indiana Jones, good luck
Virtual Reality&Experimente mit DFENCE. Heute: Der Strich durch die Rechnung !!??
- Ersteller DFENCE
- Erstellt am
DFENCE
Enthusiast
Thread Starter
- Mitglied seit
- 29.02.2012
- Beiträge
- 463
Selbst wenns der Kaputte ist, das macht garnix, der Riss ist ja nur an der verbindung zum DMD, damit kann ich zwar kein Bild mehr projezieren, aber die Elektronik funktioniert noch hoff ich, dann bau ich einfach nen anderen Beamer zum Master Node um, aber so wichtig waer der eigentlich auch nicht, es erspart mir einfach nen haufen zeit und arbeit wenn ich den finde, jetzt muss ich nur mal überlegen wie ich nen Netzwerk mit 25 Beamern aufbau, selbst ohne Lampe wird das bisl haarig, mal schauen ob ich den Herdanschluss in der Küche einfach missbrauche da hab ich ja 3 Phasen
Jetzt muss ich erstmal meine zwei Server wieder auf forderman bringen damit ich sie zweckentfremden kann und mal sehen wie ich das mit dem Steuergeraet umsetze, mein Plan ist ein kleiner rechner der zwischen dem Netzwerk von den Beamern und dem Netzwerk mit den Server steht und per Broad der MultiCast ein Steuersignal für alle Beamer ins Netzwerk speißt, der Rechner soll komplett ohne Monitor sein, ne Weboberflaeche haben zum bedienen der Server, und er soll auch per Steuerkreuz und 4*20 Dot Matrix LCD direkt bedienbar sein. Die kiste dazu hab ich bereits, das umsetzen und das programieren das gibt nen Horror. Ich denk nachher praesentiere ich mal ein wenig Hardware die ich nutzen will dafür.
Jetzt muss ich erstmal meine zwei Server wieder auf forderman bringen damit ich sie zweckentfremden kann und mal sehen wie ich das mit dem Steuergeraet umsetze, mein Plan ist ein kleiner rechner der zwischen dem Netzwerk von den Beamern und dem Netzwerk mit den Server steht und per Broad der MultiCast ein Steuersignal für alle Beamer ins Netzwerk speißt, der Rechner soll komplett ohne Monitor sein, ne Weboberflaeche haben zum bedienen der Server, und er soll auch per Steuerkreuz und 4*20 Dot Matrix LCD direkt bedienbar sein. Die kiste dazu hab ich bereits, das umsetzen und das programieren das gibt nen Horror. Ich denk nachher praesentiere ich mal ein wenig Hardware die ich nutzen will dafür.
Brainorg
A glorious mess!
mal schauen ob ich den Herdanschluss in der Küche einfach missbrauche da hab ich ja 3 Phasen
Geil
DFENCE
Enthusiast
Thread Starter
- Mitglied seit
- 29.02.2012
- Beiträge
- 463
ach die laecherlichen 3 Phasen werden mich auch nicht umbringen. Ich hab mal 2 Phasen abgekommen, Eine Phase Linke Hand eine Phase Rechte Hand, schön durch die Brust durch, ja gott ich Leb immer noch, hab zwar paar sekunden im 50hz Takt gezappelt und hab beim Krampfen den Brustkorb gequetscht und 4 Rippen gebrochen und paar lustige Herzrhytmus störungen paar Monate, ach und 2 Narben wo der Strom rein und raus ging habsch nun auch, aber ey ich leb noch, was nich umbringt macht hart

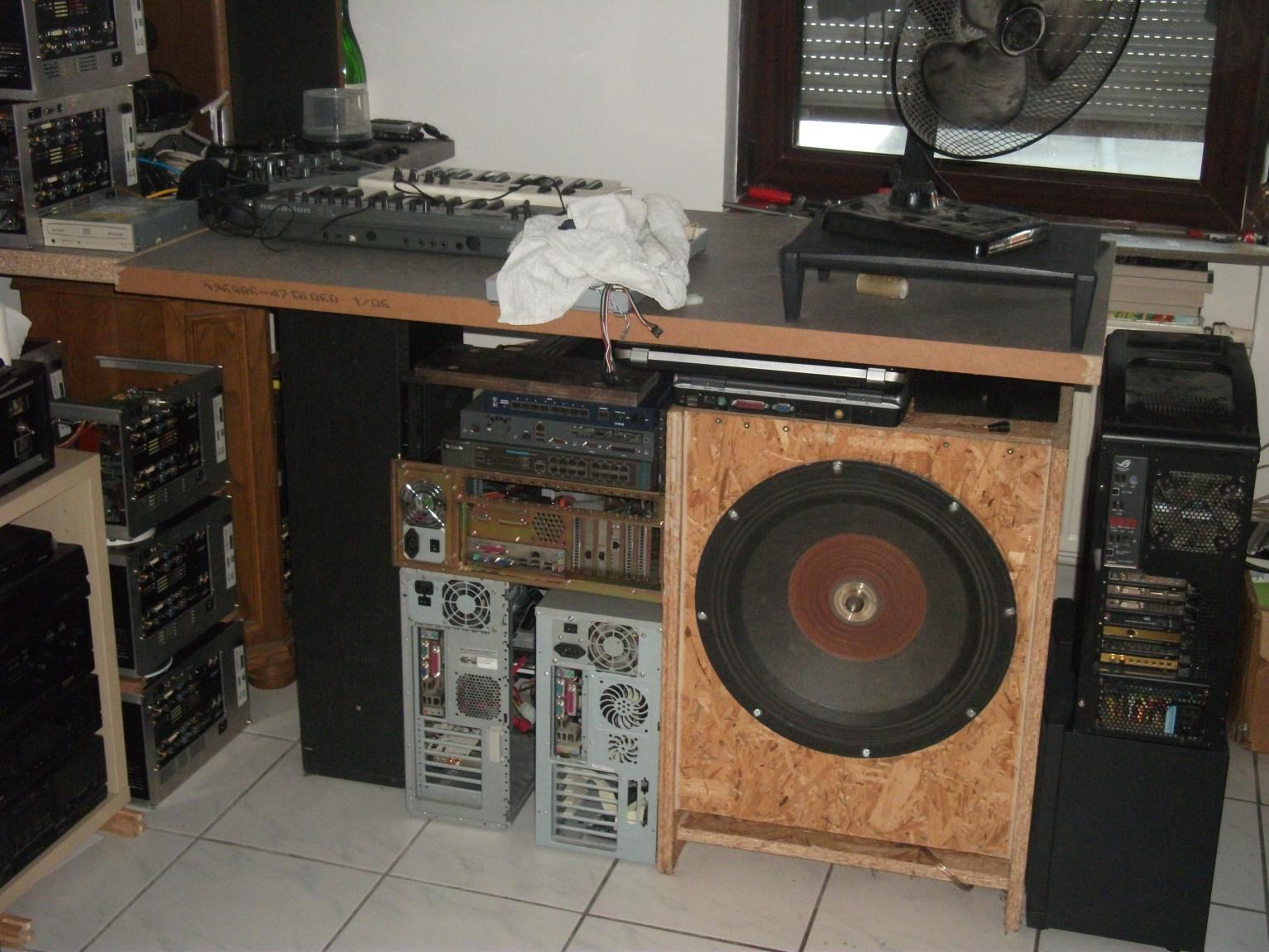

Aber ey irgendwo muss der Strom ja für das ganze hier herkommen :
Und bitte auf garkeinen fall nachmachen, ich weis was ich da tue und bin dementsprechen ausgebildet und qualifiziert um an Starkstrom rumhantieren zu dürfen. Das beispiel oben mit dem 400V Stromschlag da haette ich normalerweise schon Tod sein müssen, 230V 16A reichen da auch schon spielend aus für den exitus.
Aber ey irgendwo muss der Strom ja für das ganze hier herkommen :
Und bitte auf garkeinen fall nachmachen, ich weis was ich da tue und bin dementsprechen ausgebildet und qualifiziert um an Starkstrom rumhantieren zu dürfen. Das beispiel oben mit dem 400V Stromschlag da haette ich normalerweise schon Tod sein müssen, 230V 16A reichen da auch schon spielend aus für den exitus.
Brainorg
A glorious mess!
Pass auf dich auf... ich will das Ende deines Projektes noch mit erleben
Brainorg
A glorious mess!
Na dann bin ich ja beruhigt
Sehr glaubwürdig nach dem oberen Teil.ach die laecherlichen 3 Phasen werden mich auch nicht umbringen. Ich hab mal 2 Phasen abgekommen, Eine Phase Linke Hand eine Phase Rechte Hand, schön durch die Brust durch, ja gott ich Leb immer noch, hab zwar paar sekunden im 50hz Takt gezappelt und hab beim Krampfen den Brustkorb gequetscht und 4 Rippen gebrochen und paar lustige Herzrhytmus störungen paar Monate, ach und 2 Narben wo der Strom rein und raus ging habsch nun auch, aber ey ich leb noch, was nich umbringt macht hart
...
Und bitte auf garkeinen fall nachmachen, ich weis was ich da tue und bin dementsprechen ausgebildet und qualifiziert um an Starkstrom rumhantieren zu dürfen. Das beispiel oben mit dem 400V Stromschlag da haette ich normalerweise schon Tod sein müssen, 230V 16A reichen da auch schon spielend aus für den exitus.
Sehr glaubwürdig nach dem oberen Teil.
da gings jetzt glaub ich hauptsächlich um den Teil, wo er am Starkstromanschluss vom herd "rumfummeln" will
DragonTear
Legende
Ne Linse davor und du kannst dir nen Todesstrahl bauen
Brainorg
A glorious mess!
Die Nachbarn müssen imo echt was aushalten
Aber wie gesagt, bei der nächsten WM/EM sind sie dir nicht mehr böse.
Aber wie gesagt, bei der nächsten WM/EM sind sie dir nicht mehr böse.
mustrum
Enthusiast
Do solltest besser Schweißerbrillen an deine Nachbarn austeilen.
DFENCE
Enthusiast
Thread Starter
- Mitglied seit
- 29.02.2012
- Beiträge
- 463
wenig neues diesmal, ich hab mich mal um meine bessere haelfte gekümmert. Die findet zwar die Beamer auch geil aber noch so geil wenn ich nur noch daran haeng *g*
Dafür hab ichs mir nich nehmen lassen eine meiner Kugellautsprecher zu verwandeln, na wer erkennts ?
Dafür hab ichs mir nich nehmen lassen eine meiner Kugellautsprecher zu verwandeln, na wer erkennts ?
DragonTear
Legende
Lol, wer würde das nicht erkennen?
Ist das aber nur aus einer Richtung bestrahlt, oder aus mehreren?
Ist das aber nur aus einer Richtung bestrahlt, oder aus mehreren?
Hm... für ne Bowlingkugel fehlen da aber noch zwei Löcher... uckundweg:
uckundweg:
DFENCE
Enthusiast
Thread Starter
- Mitglied seit
- 29.02.2012
- Beiträge
- 463
@DragonTear war erstmal nur ein Beamer, war aber eh nur rumgespiele und Testen fürs Projector Mapping.
@Rest ein frevel diese schönen Grundig Audiorama von 1972 als Bownlingkugel zu bezeichnen, das sind Abrissbirnen *g* fühlt sich zumindest so an wenn dein kopf gegen diese 20kg Kugeln donnert.
So da meine Kabel heut gekommen sind kann ich endlich weitermachen an den Beamern, nur isses mir zu warm jetzt
@Rest ein frevel diese schönen Grundig Audiorama von 1972 als Bownlingkugel zu bezeichnen, das sind Abrissbirnen *g* fühlt sich zumindest so an wenn dein kopf gegen diese 20kg Kugeln donnert.
So da meine Kabel heut gekommen sind kann ich endlich weitermachen an den Beamern, nur isses mir zu warm jetzt
DFENCE
Enthusiast
Thread Starter
- Mitglied seit
- 29.02.2012
- Beiträge
- 463
Ich hoff Doppelpost sind aus gegebenen anlass ok, ansonst verzeiht mir Bitte.
Die Tage gabs leider nix neues, hab mal etwas pause gebraucht um neue gedanken und energie zu sammeln, auserdem wollte meine liebste auch etwas unterhalten werden. Und so hab ich nach 6 Wochen das erste mal einen Film über meinen zum 2D Umgebauten Heimkino Beamer, ich kann nur sagen geil, selbst bei Tageslicht schmeist das Teil ein so helles Bild wie ein Flachbild TV, TV Glotzen macht echt spass, am WE lief das Teil durchgehend 16 Stunden ohne aussetzer oder das er mal laut wurde, der Projektor wird immer vom Sound übertönt obwohl er über der Couch haengt. Aber er muss definitiv noch in ne Hushbox rein, der strahlt soviel licht ausm offenem Gehaeuse das es fast so Hell wie mit Deckenbeleichtung ist *g*
Kleines Video hab ich gestern abend aus langeweile auch mal gedreht, das ist jener den ich zum 2D Beamer umgebaut hab.
Is bisl verwackelt, und der Beamer rauscht nur so laut weil ich 10cm von ihm weg bin mit der Kamera, aber da sieht man teilweise mal wie gnadenlos Hell das teil ist und was für Farben der raushaut. Obwohl die Cam immer noch die billige 50€ Digi Cam ist *g*
https://www.youtube.com/watch?v=K5rb1TezbWc
Die Tage gabs leider nix neues, hab mal etwas pause gebraucht um neue gedanken und energie zu sammeln, auserdem wollte meine liebste auch etwas unterhalten werden. Und so hab ich nach 6 Wochen das erste mal einen Film über meinen zum 2D Umgebauten Heimkino Beamer, ich kann nur sagen geil, selbst bei Tageslicht schmeist das Teil ein so helles Bild wie ein Flachbild TV, TV Glotzen macht echt spass, am WE lief das Teil durchgehend 16 Stunden ohne aussetzer oder das er mal laut wurde, der Projektor wird immer vom Sound übertönt obwohl er über der Couch haengt. Aber er muss definitiv noch in ne Hushbox rein, der strahlt soviel licht ausm offenem Gehaeuse das es fast so Hell wie mit Deckenbeleichtung ist *g*
Kleines Video hab ich gestern abend aus langeweile auch mal gedreht, das ist jener den ich zum 2D Beamer umgebaut hab.
Is bisl verwackelt, und der Beamer rauscht nur so laut weil ich 10cm von ihm weg bin mit der Kamera, aber da sieht man teilweise mal wie gnadenlos Hell das teil ist und was für Farben der raushaut. Obwohl die Cam immer noch die billige 50€ Digi Cam ist *g*
https://www.youtube.com/watch?v=K5rb1TezbWc
DFENCE
Enthusiast
Thread Starter
- Mitglied seit
- 29.02.2012
- Beiträge
- 463
Ich bin mir sicher wenn ich ein Helles Standbild 12 Stunden auf die Wand werf brennt sich das ein Ich kann mir echt nicht vorstellen wie noch viel besser das Bild mit einer Leinwand werden soll, wobei ich natürlich weis das ne Leinwand extrem viel ausmacht ( 10 jahre Heimkino erfahrung ) aber ich kanns mir einfach nich vorstellen, gegen Ende sieht man ja in etwa wie geil das Bild auf der Wand aussieht.
Und ich steh mal wieder vor nem Raetsel, irgendwie dreh ich mich echt nur im Kreis, hat vieleicht jemand nen Tipp warum manche Beamer auf dem Mainboards ne Kennzeichnung "C" haben und manche eine Kennzeichnung "B" Und warum bei 2 Beamern die Steuerung total umgelötet wurde, und wie zum henker die Interferenztechnik funktioniert, warum zu hölle manche linsen Grün schimmern und warum manche Rot, das gleiche bei der Glasscheibe vor der Lampe, wie find ich raus welcher Beamer welche Kennung an der RS232 hat, wieso hab ich zu wenig Stromkabel um alle Beamer mal anzuklemmen, warum beschweren sich meine Nachbarn wenn ich um 2 uhr Nachts Lightshow in den Starkregen Projeziere, ich mein ey es hat gewittert und ohnehin geblitzt und gedonnert Warum hat mir mein Nachbar gestern ne Stunde lang ins Zimmer gegafft als ich Lightshow gemacht hab ( in meinem Zimmer )
Fragen über fragen, ich stürz mich mal wieder ins Mysterium der Beamersteuerung und studier nochmal das Patent, eigentlich alles recht einfach zu verstehen,
nur das ist leider das vorgaengersystem, von meinem ist das Patent nicht freigegeben, aber das grundprinzip muss ganz aehnlich sein.
Stereo-projection control system Patent Application (Application #20070080959 issued April 12, 2007) - Justia Patents Database
Ich kann mir echt nicht vorstellen wie noch viel besser das Bild mit einer Leinwand werden soll, wobei ich natürlich weis das ne Leinwand extrem viel ausmacht ( 10 jahre Heimkino erfahrung ) aber ich kanns mir einfach nich vorstellen, gegen Ende sieht man ja in etwa wie geil das Bild auf der Wand aussieht. Und ich steh mal wieder vor nem Raetsel, irgendwie dreh ich mich echt nur im Kreis, hat vieleicht jemand nen Tipp warum manche Beamer auf dem Mainboards ne Kennzeichnung "C" haben und manche eine Kennzeichnung "B" Und warum bei 2 Beamern die Steuerung total umgelötet wurde, und wie zum henker die Interferenztechnik funktioniert, warum zu hölle manche linsen Grün schimmern und warum manche Rot, das gleiche bei der Glasscheibe vor der Lampe, wie find ich raus welcher Beamer welche Kennung an der RS232 hat, wieso hab ich zu wenig Stromkabel um alle Beamer mal anzuklemmen, warum beschweren sich meine Nachbarn wenn ich um 2 uhr Nachts Lightshow in den Starkregen Projeziere, ich mein ey es hat gewittert und ohnehin geblitzt und gedonnert
Warum hat mir mein Nachbar gestern ne Stunde lang ins Zimmer gegafft als ich Lightshow gemacht hab ( in meinem Zimmer ) Fragen über fragen, ich stürz mich mal wieder ins Mysterium der Beamersteuerung und studier nochmal das Patent, eigentlich alles recht einfach zu verstehen,
nur das ist leider das vorgaengersystem, von meinem ist das Patent nicht freigegeben, aber das grundprinzip muss ganz aehnlich sein.
Stereo-projection control system Patent Application (Application #20070080959 issued April 12, 2007) - Justia Patents Database
Nicht vorstellen können heißt ja nicht, dass es eben doch sichtbar noch mal einiges besser ist.Ich bin mir sicher wenn ich ein Helles Standbild 12 Stunden auf die Wand werf brennt sich das ein
Meist glaubt man ja gerne es geht nicht besser, ehe man es einmal erlebt hat, dass es besser geht.
Bei dem anderen Problem kann ich leider auch nicht helfen. Da würde wohl nur helfen wenn irgendwo Kennzeichnungen an den Beamern dran ist wie sie verkabelt werden müssen, bzw. in welcher Reihenfolge oder so etwas. Langsam wirds wohl doch schwieriger.
Brainorg
A glorious mess!
warum beschweren sich meine Nachbarn wenn ich um 2 uhr Nachts Lightshow in den Starkregen Projeziere, ich mein ey es hat gewittert und ohnehin geblitzt und gedonnert
Eben, was soll das Getue
Mit den Grünen/Roten Linsen ist bei Handy- und Digicams auch so... Vielleicht andere Chargen?
U.u. Haben die Beamer mit Grünen Linsen z.b. nen B aufm Board und die mit Rot nen C? Bei den Linsen sagte man mal das rote besser sind als Grüne, warum habe ich allerdings nie gefragt (hat mich nicht interessiert).
Ich denke hier kann dir keiner wirklich helfen, ist sehr komplex und ohne das selber vorm Schirm (Augen) zu haben ist das Rätselraten...
Was ist bei den zwei Beamern in der Steuerung umgelötet worden? Sind es bloss diese zwei?
Vermutung: Diese zwei sind jeweils im Cluster für linkes/rechtes Auge zuständig - vielleicht gibt es nicht einen, sondern zwei Master die jeweils einen Teilbereich steuern - und sich untereinander Syncen?
€dit:
Bei folgendem Bild sieht man oben ne RJ45 Buchse (LAN) nebst einer RJ11 (Modem?) Buchse und einen Seriellen Anschluss die nicht zu beiden internen Beamern zu gehören scheinen:
Wie bzw. wo sind diese angebunden? Haben alle Beamer-Boxen diese 3 Anschlüsse oder ist das zufälligerweise einer der beiden "Speziellen"?
€dit2: Okay, haben alle (Hatte ein Bild von dir übersehen was deinen Provisorischen Cluster zeigt) - Frage bleibt aber stehen: Wie sind diese Intern angeschlossen... die Beamer selber haben ja ihre Anschlüsse, wofür ist der 3.? Gibts dafür intern einen eigenen Controller der beide miteinander Verbindet? Wenn ja: Was ist das für nen Controller-Chip?
Nicht das die beiden Beamer intern über den 3. LAN Port oder sogar über die Serielle Schnittstelle gesynct werden? (Den RJ11 kann ich mir nicht erklären... warte auf etwaige Bilder/Antworten deinerseits)
Lg
Marti
U.u. Haben die Beamer mit Grünen Linsen z.b. nen B aufm Board und die mit Rot nen C? Bei den Linsen sagte man mal das rote besser sind als Grüne, warum habe ich allerdings nie gefragt (hat mich nicht interessiert).
Ich denke hier kann dir keiner wirklich helfen, ist sehr komplex und ohne das selber vorm Schirm (Augen) zu haben ist das Rätselraten...
Was ist bei den zwei Beamern in der Steuerung umgelötet worden? Sind es bloss diese zwei?
Vermutung: Diese zwei sind jeweils im Cluster für linkes/rechtes Auge zuständig - vielleicht gibt es nicht einen, sondern zwei Master die jeweils einen Teilbereich steuern - und sich untereinander Syncen?
€dit:
Bei folgendem Bild sieht man oben ne RJ45 Buchse (LAN) nebst einer RJ11 (Modem?) Buchse und einen Seriellen Anschluss die nicht zu beiden internen Beamern zu gehören scheinen:
Wie bzw. wo sind diese angebunden? Haben alle Beamer-Boxen diese 3 Anschlüsse oder ist das zufälligerweise einer der beiden "Speziellen"?
€dit2: Okay, haben alle (Hatte ein Bild von dir übersehen was deinen Provisorischen Cluster zeigt) - Frage bleibt aber stehen: Wie sind diese Intern angeschlossen... die Beamer selber haben ja ihre Anschlüsse, wofür ist der 3.? Gibts dafür intern einen eigenen Controller der beide miteinander Verbindet? Wenn ja: Was ist das für nen Controller-Chip?
Nicht das die beiden Beamer intern über den 3. LAN Port oder sogar über die Serielle Schnittstelle gesynct werden? (Den RJ11 kann ich mir nicht erklären... warte auf etwaige Bilder/Antworten deinerseits)
Lg
Marti
Zuletzt bearbeitet:
DFENCE
Enthusiast
Thread Starter
- Mitglied seit
- 29.02.2012
- Beiträge
- 463
@Hoto kennzeichnunge kannste vergessen, das sind alles Prototypen, da gibts nichtmal ne Dokumentation von, die Handbücher von den Standalone und Cluster Geraeten beziehen sich auf Versionsnummern die alle unter den Versionen meiner Kisten sind, Prototypen wie gesagt.
Mit der Leinwand weis ich ja das es noch besser wird. Sagen wirs mal so bevor ich die Beamer bekommen habe hatte ich eine extrem Starke Abneigung gegen DLP Beamer weil ich keinen gefunden hatte bei dem ich nicht den Regenbogen Effekt sehe, bis ich diese Teile bekommen hab *g* Konnts mir bis dato eben nich vorstellen das es auch anders geht. Leinwand ist aber sicher das eine kommen wird, bzw 3 Motorleinwaende wegen der CAVE.
Schwierig hmmm, ich sage mal so. Selbst der Erfinder und Entwickler dieser Beamer hat mir gesagt ich solle mir nicht die mühe machen, mein vorhaben waere ein ding der unmöglichkeit ohne Schaltplaene und co. Ich habn aber schon das gegenteil bewiesen in dem ich 3 Beamer rückgerüstet habe und ihm ein teil der Technik erklaert habe die in diesen Beamern verbaut wurde, darauf hin hat er ja gemerkt das ich unter umstaenden wohl doch die fahigkeit hab unmögliches möglich zu machem, und nur deswegen hab ich die Schaltplaene bekommen, blöd ist eben nur das diese Schaltplaene sich auf die Kaufversionen beziehen und nicht auf den Prototyp der vor nen paar jahren in Darmstadt entwickelt wurde.
@Pirate85 nun es waere auch so ein Raetselraten wenn ihr die Kisten vor euch haettet, ich müsste ja erstmal alles aufschlüsseln was ich bisher nachgebaut hab an schaltungen ( virtuell ) und was welche schaltung überhaupt bewirkt. Ich hab ja mit Reverse Engineering fast den ganzen Beamer virtuell nachgebaut.
Aber ich hab wieder nen ganzen haufen rausgefunden seit gestern Abend, bin nur kein stück schlauer *g* und kann nochmal von vorn Anfangen was die Steuerung betrifft.
Aber um ein bisschen was zu erklaeren :
Das mit den Grünen und Roten linsen kannst Ignorieren, irgendwie was ich gestern zu Blind, die schimmern in allen farben und das kommt von der Multicoatings vergütung der Linse, kann auch garnicht sein denn die Linsen sind alle absolut Identisch.
Was umgelötet wurde, das ist schwer zu erklaeren, es hat auf jeden fall etwas mit der Taktung des Bildes und des Farbrades zu tun ebenso mit der Syncronisation. Aber da weis ich denke ich nun was sache ist.
Das mit dem Cluster stimmt schon fast, das waere bei den Original Cube3D² so, da sind 2 RJ45 Buchsen für Links / Rechts, ist hier aber komplett anders weil alles geaendert wurde. Und ich weis nun wieso.
Die obere RJ45 Buchse ist keine Ethernet Schnittstelle sondern ein LVDS Bus der zum einen Taktsignal ausgibt sowie auch empfaengt, ein TTL Logik Signal draus macht und in den IC rein geht, die RJ11 buchse ist eine "art" Serielle Schnittstelle aber keine RS232 sondern vermutlich ne RS485 schnittstelle.
Der Seriele Anschluss ist die Schnittstelle zum Verbinden mit dem PC um die Beamer überhaupt steuern zu können, die haben weder Fernbedienung noch Power Knopf sondern lassen sich nur auschliesslich über die obere RS232 Schnittstelle steuern.
Alle habe die anschlüsse, aber im Bereich RJ45 und RJ11 sind div unterschiede zu erkennen.
Und was das B und C zu bedeutet hat, ganz einfach ich hab die Beamer mit der Bezeichnung A noch nicht gefunden. Dahinter verbirgt sich eine Technik die es so noch garnicht auf dem Markt gibt.
Es gibt nicht einen Master, es gibt nicht 2 Master, es gibt 3 Master ! Jeder der Master muss einen BNC Anschluss haben.
Das ist eine Spezial 3D Technik die mit 3 ! Projektoren funktioniert, und teils auf Shutter und Teils auf Polarisationstechnik bassiert. Der Shutter Effekt betrifft bei dem System naemlich jeweis einen Farbkanal ! Beamer A = Nur Grün, Beamer B = Nur Rot, Beamer C = Nur Blau.
Das ist nötig damit ingesammt 8 Menschen aus unterschiedlichen Perspektiven 3D sehen können, und genau so kommt auch die Auflösung der Heyewall zustande, ich hab mich immer gefragt wie das gehen soll mit 24 Projektoren. Nun weis ich es, es sind lediglich 8 Projektoren für das Komplette Bild zustaendig, für jeden Farbkanal ein Projektor ergeben 24 Projektoren + 1 Ersatz = die 25 Beamer die ich nun habe. Auserdem passt es das meine Kisten Prototypen sind, es passen die Modifikationen, warum ein LVDS Bus erstellt wurde und und und.
Das Patent hierzu habe ich gestern Nacht entdeckt, es wurde erst vor kurzen überhaupt veröffentlicht obwohls paar jaehrchen alt ist
Nun stehe ich aber vor nem Problem bzw vor einer entscheidungsfrage. Was mach ich jetzt, die Technik probieren zu nutzen, die Kisten rückrüsten auf Aktiv / Passiv 3D
Ich glaub ich bau jetzt erstmal jeden Beamer auseinander und suche den Master Beamer "A" B und C hab ich ja bereits gefunden. Im grunde muss ich jetzt suchen nach dem 3er Verbund an Beamern die jeweils zusammen eine Einheit bilden.
Zumindest ist das erstmal mein Plan
Mit der Leinwand weis ich ja das es noch besser wird. Sagen wirs mal so bevor ich die Beamer bekommen habe hatte ich eine extrem Starke Abneigung gegen DLP Beamer weil ich keinen gefunden hatte bei dem ich nicht den Regenbogen Effekt sehe, bis ich diese Teile bekommen hab *g* Konnts mir bis dato eben nich vorstellen das es auch anders geht. Leinwand ist aber sicher das eine kommen wird, bzw 3 Motorleinwaende wegen der CAVE.
Schwierig hmmm, ich sage mal so. Selbst der Erfinder und Entwickler dieser Beamer hat mir gesagt ich solle mir nicht die mühe machen, mein vorhaben waere ein ding der unmöglichkeit ohne Schaltplaene und co. Ich habn aber schon das gegenteil bewiesen in dem ich 3 Beamer rückgerüstet habe und ihm ein teil der Technik erklaert habe die in diesen Beamern verbaut wurde, darauf hin hat er ja gemerkt das ich unter umstaenden wohl doch die fahigkeit hab unmögliches möglich zu machem, und nur deswegen hab ich die Schaltplaene bekommen, blöd ist eben nur das diese Schaltplaene sich auf die Kaufversionen beziehen und nicht auf den Prototyp der vor nen paar jahren in Darmstadt entwickelt wurde.
@Pirate85 nun es waere auch so ein Raetselraten wenn ihr die Kisten vor euch haettet, ich müsste ja erstmal alles aufschlüsseln was ich bisher nachgebaut hab an schaltungen ( virtuell ) und was welche schaltung überhaupt bewirkt. Ich hab ja mit Reverse Engineering fast den ganzen Beamer virtuell nachgebaut.
Aber ich hab wieder nen ganzen haufen rausgefunden seit gestern Abend, bin nur kein stück schlauer *g* und kann nochmal von vorn Anfangen was die Steuerung betrifft.
Aber um ein bisschen was zu erklaeren :
Das mit den Grünen und Roten linsen kannst Ignorieren, irgendwie was ich gestern zu Blind, die schimmern in allen farben und das kommt von der Multicoatings vergütung der Linse, kann auch garnicht sein denn die Linsen sind alle absolut Identisch.
Was umgelötet wurde, das ist schwer zu erklaeren, es hat auf jeden fall etwas mit der Taktung des Bildes und des Farbrades zu tun ebenso mit der Syncronisation. Aber da weis ich denke ich nun was sache ist.
Das mit dem Cluster stimmt schon fast, das waere bei den Original Cube3D² so, da sind 2 RJ45 Buchsen für Links / Rechts, ist hier aber komplett anders weil alles geaendert wurde. Und ich weis nun wieso.
Die obere RJ45 Buchse ist keine Ethernet Schnittstelle sondern ein LVDS Bus der zum einen Taktsignal ausgibt sowie auch empfaengt, ein TTL Logik Signal draus macht und in den IC rein geht, die RJ11 buchse ist eine "art" Serielle Schnittstelle aber keine RS232 sondern vermutlich ne RS485 schnittstelle.
Der Seriele Anschluss ist die Schnittstelle zum Verbinden mit dem PC um die Beamer überhaupt steuern zu können, die haben weder Fernbedienung noch Power Knopf sondern lassen sich nur auschliesslich über die obere RS232 Schnittstelle steuern.
Alle habe die anschlüsse, aber im Bereich RJ45 und RJ11 sind div unterschiede zu erkennen.
Und was das B und C zu bedeutet hat, ganz einfach ich hab die Beamer mit der Bezeichnung A noch nicht gefunden. Dahinter verbirgt sich eine Technik die es so noch garnicht auf dem Markt gibt.
Es gibt nicht einen Master, es gibt nicht 2 Master, es gibt 3 Master ! Jeder der Master muss einen BNC Anschluss haben.
Das ist eine Spezial 3D Technik die mit 3 ! Projektoren funktioniert, und teils auf Shutter und Teils auf Polarisationstechnik bassiert. Der Shutter Effekt betrifft bei dem System naemlich jeweis einen Farbkanal ! Beamer A = Nur Grün, Beamer B = Nur Rot, Beamer C = Nur Blau.
Das ist nötig damit ingesammt 8 Menschen aus unterschiedlichen Perspektiven 3D sehen können, und genau so kommt auch die Auflösung der Heyewall zustande, ich hab mich immer gefragt wie das gehen soll mit 24 Projektoren. Nun weis ich es, es sind lediglich 8 Projektoren für das Komplette Bild zustaendig, für jeden Farbkanal ein Projektor ergeben 24 Projektoren + 1 Ersatz = die 25 Beamer die ich nun habe. Auserdem passt es das meine Kisten Prototypen sind, es passen die Modifikationen, warum ein LVDS Bus erstellt wurde und und und.
Das Patent hierzu habe ich gestern Nacht entdeckt, es wurde erst vor kurzen überhaupt veröffentlicht obwohls paar jaehrchen alt ist
Nun stehe ich aber vor nem Problem bzw vor einer entscheidungsfrage. Was mach ich jetzt, die Technik probieren zu nutzen, die Kisten rückrüsten auf Aktiv / Passiv 3D
Ich glaub ich bau jetzt erstmal jeden Beamer auseinander und suche den Master Beamer "A" B und C hab ich ja bereits gefunden. Im grunde muss ich jetzt suchen nach dem 3er Verbund an Beamern die jeweils zusammen eine Einheit bilden.
Zumindest ist das erstmal mein Plan
Ui - langsam wirds interessant. Das macht sogar Sinn - wobei die "Reserve" mir nicht ganz in den Kopf geht. Du sagst das es 3 Master gibt, für jeden Farbkanal einen - Was ist wenn der 25. den "Finalsync" gibt? Sprich die 3 Farbkanäle + Polarisation Synct?
Würde in der Hinsicht Sinn machen da er auf derselben Technik arbeitet und somit auf quasi einem Beamer alles "abgewickelt" wird - wäre absolute Synchronität da im Endeffekt ein System das letzte Wort hat? Bei diesem ich sage mal "Master-Master" wären die Lampen abgeschaltet und er würde sich rein um das Abgleichen der 3 "Kanal-Master" kümmern.
Verdammt... Das is schlimm - man denkt über Sachen nach wo man eigentlich nur Mutmaßungen anstellen kann weil man es nicht vor sich hat.
€dit:
Ich weiß, scheiß Fragen, aber sonst kommt mer hier nur umso mehr ins Grübeln...
Die RJ45 Buchse oben wird für die Taktung verwendet sagst du - ist also quasi nur nen "Ping-Pong" - nen Echolot... ich hätte nun gedacht das die RJ11 Buchse genau dafür Zuständig ist... das Taktsignal ist ja nur wie ne Syncpeilung, dafür wäre die RJ45 quasi völlig "überqualifiziert" da wesentlich mehr Adern als der RJ11 - bist du dir da sicher?
Edit: Ich stelle mir den reinen Datenverkehr momentan so vor: jeweils 7 Units werden von einem "Kanal-Master" gesynct (also pro Kanal 8), wofür die eigenen Anschlüsse verwendet werden, diese "Kanal-Master" senden ihr jeweils getaktetes Signal an den "Master-Master" der im Endeffekt die 3 Synct - unter den 3 "Kanal-Mastern" zu syncen dürfte die Latenz zu sehr heben - via "Master-Master" würde eine einzelne Unit alle 3 Kanäle Syncen.
Würde in der Hinsicht Sinn machen da er auf derselben Technik arbeitet und somit auf quasi einem Beamer alles "abgewickelt" wird - wäre absolute Synchronität da im Endeffekt ein System das letzte Wort hat? Bei diesem ich sage mal "Master-Master" wären die Lampen abgeschaltet und er würde sich rein um das Abgleichen der 3 "Kanal-Master" kümmern.
Verdammt... Das is schlimm - man denkt über Sachen nach wo man eigentlich nur Mutmaßungen anstellen kann weil man es nicht vor sich hat.
€dit:
- jetzt will ichs genau wissen! Wieviele Unterschiede gibt es? Bzw was? Wie bzw wo sind die Ports angebunden? Eigene Platine?
Ich weiß, scheiß Fragen, aber sonst kommt mer hier nur umso mehr ins Grübeln...
Die RJ45 Buchse oben wird für die Taktung verwendet sagst du - ist also quasi nur nen "Ping-Pong" - nen Echolot... ich hätte nun gedacht das die RJ11 Buchse genau dafür Zuständig ist... das Taktsignal ist ja nur wie ne Syncpeilung, dafür wäre die RJ45 quasi völlig "überqualifiziert" da wesentlich mehr Adern als der RJ11 - bist du dir da sicher?
Edit: Ich stelle mir den reinen Datenverkehr momentan so vor: jeweils 7 Units werden von einem "Kanal-Master" gesynct (also pro Kanal 8), wofür die eigenen Anschlüsse verwendet werden, diese "Kanal-Master" senden ihr jeweils getaktetes Signal an den "Master-Master" der im Endeffekt die 3 Synct - unter den 3 "Kanal-Mastern" zu syncen dürfte die Latenz zu sehr heben - via "Master-Master" würde eine einzelne Unit alle 3 Kanäle Syncen.
Zuletzt bearbeitet:
DFENCE
Enthusiast
Thread Starter
- Mitglied seit
- 29.02.2012
- Beiträge
- 463
Nene das passt schon so, der 25te ist wirklich ersatz, als ich naemlich den aufgeschraubt habe, viel mir ein Zettel entgegen worauf stand : ErsatzBeamer = Keine IP
Und dieser Beamer ist vollkommen Original ! Bei jeden der 24 Beamer hat man an den schrauben gemerkt das jede Steuerplatine einmal ausgebaut wurde, nur bei dem 25ten Ersatzbeamer waren alle schrauben Bombenfest, zudem sieht man das der Beamer nagelneu ist und nie benutzt wurde.
Es gibt keinen Master der ein "FinalSync" liefert denn es wurde drauf acht gelegt das man keine Nvidia Quadro Karten brauch die Genlock nutzen, nur mit Genlock waere es möglich einen Master zu haben der ein "FinalSync" liefert. Es gab da aber bei der entwicklung ein paar vorgaben, naemlich eben auch jene das dies Heyewall auch laufen muss wenn neue Grafikkarten eingesetzt werden, man hat das so geplannt diese Beamer werden noch 4-5 jahre State of Art sein bis eine Technik auf den Markt kommt die besser ist und diese Beamer ersetzen wird, aber in 4-5 jahren werden bestimmt 5 neue Grafikkarten Generationen kommen, drum war eines der höchsten gebote diese Beamer und Steuerung so auszulegen das sie nicht abhaengig von Grafikkarten sind und man Mainstream Karten nutzen kann un diese alle jahre gegen neue austauscht. Darum wurden die Beamer so ausgelegt das sie komplett eigenstaendig die Berechnungen machen ohne irgend ein Zusatzsteuergeraet wie es bei Dolby3D z.b gebraucht wird.
Das sind zumindest die Fakten aus einem der Wissenschafts Paper vom Fraunhofer IGD Darmstadt zu diesem Forschungsprojekt woraus dann die Heyewall 2.0 entstand.
Was jetzt an den Steuerplatinen genau geaendert wurde, dazu müsste ich den Schaltplan hier offenlegen den ich erstellt habe ( hier bin ich aber jetzt bisl vorsichtig wegen Patentgeschichten ) und das ganze wird unheimlich kompliziert. Dazu muss ich erstmal ausholen ..... ursprünglich die Cube3D² grundgeraete sind 3D Beamer bassierend auf Shuttertechnik, diese als Netzwerkversion wurde an dem IGD mit hilfe von INFITEC, Digital-Image, Projectiondesign und anderen umgebaut zu Projektoren mit Interferenztechnik ( zwischending aus Shutter und Polarisation ohne die ganzen Negativeffekte die man kennt ) auf diesem Stand muss der 25te Ersatzbeamer sein, aus der Interferenztechnik wurde AS3D offiziel bis BARCO eben ProjectionDesign schluckte, AS3D vom Markt nimmt, die Technik an Dolby verkauft und daraus wurde Dolby3D.
So nun hat man die Steurung von der Interferenztechnik modifiziert, und das ist nun das was ich vor mir habe, und alles spricht für diese erfindung 3D Technik mit 3 Projektoren momentan. Achja und warum alles an Highend genommen wurde um wohl den besten Singel DLP Beamer zu bauen liegt daran, das ein 3 DLP Beamer dafür nicht geeignet ist, das wurde zwar noch bei ProjectionDesign erforscht aber nie abgeschlossen weil BARCO dazwischen gekommen ist.
Warum ich behaupte das es der wohl beste Singel DLP Beamer ist liegt z.b daran das kein auf dem Markt erhaeltlicher Projektor die DC4 Technik einsetzt, kein Singel DLP mir bekannt ist der statt RGBW ein CMY Farbrad besitzt, die Lichtführung und der ganze Lichtkanal so einzigartig ist das es nur genau 1 Hersteller bauen kann.
Es gab mal einen Liesegang mit DC4 DMD der hat wohl knapp 80.000€ gekostet und wurde recht flott wieder vom Markt genommen weil niemand soviel Geld zahlen wollte, und somit wurde der DC4 eigentlich nie im Consumer bereich eingesetzt weil viel zu Teuer auch wenns das beste an DLP Technik ist was es momentan auf dem Markt gibt.
Wisst ihr was Witzig ist, eine abwandlung dieser 3D Technik mit 3 Projektoren hat BARCO gebaut für SONY und DOLBY, soweit ich das richtig verstanden habe steckt naemlich das Grundprinzip davon in diesen 3D LaserProjektor von BARCO / DOLBY die in den Dolby 3D Highend Cinemas eingesetzt werden ( jene wovon es nur 16 Weltweit gibt )
Ein Raetsel wird aber wohl immer bleiben, die Heyewall war eigentlich darauf ausgelegt das erst 2017-2018 neue Technik auf den Markt kommt welche die Projektoren ablösen könnte von der Leistungsfaehigkeit, warum wurde die so hastig abgebaut, warum wurde so ziemlich alles darüber gelöscht auser 4 Presseartikel und einer Privathomepage. Man findet sonst garkeine Infos mehr, selbst die ganzen Infos zu den Cube3D² Projektoren sind aus dem Netz verschwunden, selbst der CT Onlineartikel der über diese Kisten handelte ist bei CT nicht mehr zu finden, ich hab durch viel glück und massive suche im Internet Archiven ein auszug von dem CT Artikel als PDF gefunden. Warum hat selbst die Firma welche die Kisten gebaut hat und der Entwickler und Erfinder keinerlei unterlagen mehr darüber was mit den Beamern gemacht wurde in Darmstadt. Und die geschichte um Barco, ProjectionDesign, Infitec, Sony und Dolby macht das ganze noch mysteriöser.
So nun aber genug von dem ganzen drumherumm, ich schaff mich wieder an die Beamer und fang an zu schrauben
Und dieser Beamer ist vollkommen Original ! Bei jeden der 24 Beamer hat man an den schrauben gemerkt das jede Steuerplatine einmal ausgebaut wurde, nur bei dem 25ten Ersatzbeamer waren alle schrauben Bombenfest, zudem sieht man das der Beamer nagelneu ist und nie benutzt wurde.
Es gibt keinen Master der ein "FinalSync" liefert denn es wurde drauf acht gelegt das man keine Nvidia Quadro Karten brauch die Genlock nutzen, nur mit Genlock waere es möglich einen Master zu haben der ein "FinalSync" liefert. Es gab da aber bei der entwicklung ein paar vorgaben, naemlich eben auch jene das dies Heyewall auch laufen muss wenn neue Grafikkarten eingesetzt werden, man hat das so geplannt diese Beamer werden noch 4-5 jahre State of Art sein bis eine Technik auf den Markt kommt die besser ist und diese Beamer ersetzen wird, aber in 4-5 jahren werden bestimmt 5 neue Grafikkarten Generationen kommen, drum war eines der höchsten gebote diese Beamer und Steuerung so auszulegen das sie nicht abhaengig von Grafikkarten sind und man Mainstream Karten nutzen kann un diese alle jahre gegen neue austauscht. Darum wurden die Beamer so ausgelegt das sie komplett eigenstaendig die Berechnungen machen ohne irgend ein Zusatzsteuergeraet wie es bei Dolby3D z.b gebraucht wird.
Das sind zumindest die Fakten aus einem der Wissenschafts Paper vom Fraunhofer IGD Darmstadt zu diesem Forschungsprojekt woraus dann die Heyewall 2.0 entstand.
Was jetzt an den Steuerplatinen genau geaendert wurde, dazu müsste ich den Schaltplan hier offenlegen den ich erstellt habe ( hier bin ich aber jetzt bisl vorsichtig wegen Patentgeschichten ) und das ganze wird unheimlich kompliziert. Dazu muss ich erstmal ausholen ..... ursprünglich die Cube3D² grundgeraete sind 3D Beamer bassierend auf Shuttertechnik, diese als Netzwerkversion wurde an dem IGD mit hilfe von INFITEC, Digital-Image, Projectiondesign und anderen umgebaut zu Projektoren mit Interferenztechnik ( zwischending aus Shutter und Polarisation ohne die ganzen Negativeffekte die man kennt ) auf diesem Stand muss der 25te Ersatzbeamer sein, aus der Interferenztechnik wurde AS3D offiziel bis BARCO eben ProjectionDesign schluckte, AS3D vom Markt nimmt, die Technik an Dolby verkauft und daraus wurde Dolby3D.
So nun hat man die Steurung von der Interferenztechnik modifiziert, und das ist nun das was ich vor mir habe, und alles spricht für diese erfindung 3D Technik mit 3 Projektoren momentan. Achja und warum alles an Highend genommen wurde um wohl den besten Singel DLP Beamer zu bauen liegt daran, das ein 3 DLP Beamer dafür nicht geeignet ist, das wurde zwar noch bei ProjectionDesign erforscht aber nie abgeschlossen weil BARCO dazwischen gekommen ist.
Warum ich behaupte das es der wohl beste Singel DLP Beamer ist liegt z.b daran das kein auf dem Markt erhaeltlicher Projektor die DC4 Technik einsetzt, kein Singel DLP mir bekannt ist der statt RGBW ein CMY Farbrad besitzt, die Lichtführung und der ganze Lichtkanal so einzigartig ist das es nur genau 1 Hersteller bauen kann.
Es gab mal einen Liesegang mit DC4 DMD der hat wohl knapp 80.000€ gekostet und wurde recht flott wieder vom Markt genommen weil niemand soviel Geld zahlen wollte, und somit wurde der DC4 eigentlich nie im Consumer bereich eingesetzt weil viel zu Teuer auch wenns das beste an DLP Technik ist was es momentan auf dem Markt gibt.
Wisst ihr was Witzig ist, eine abwandlung dieser 3D Technik mit 3 Projektoren hat BARCO gebaut für SONY und DOLBY, soweit ich das richtig verstanden habe steckt naemlich das Grundprinzip davon in diesen 3D LaserProjektor von BARCO / DOLBY die in den Dolby 3D Highend Cinemas eingesetzt werden ( jene wovon es nur 16 Weltweit gibt )
Ein Raetsel wird aber wohl immer bleiben, die Heyewall war eigentlich darauf ausgelegt das erst 2017-2018 neue Technik auf den Markt kommt welche die Projektoren ablösen könnte von der Leistungsfaehigkeit, warum wurde die so hastig abgebaut, warum wurde so ziemlich alles darüber gelöscht auser 4 Presseartikel und einer Privathomepage. Man findet sonst garkeine Infos mehr, selbst die ganzen Infos zu den Cube3D² Projektoren sind aus dem Netz verschwunden, selbst der CT Onlineartikel der über diese Kisten handelte ist bei CT nicht mehr zu finden, ich hab durch viel glück und massive suche im Internet Archiven ein auszug von dem CT Artikel als PDF gefunden. Warum hat selbst die Firma welche die Kisten gebaut hat und der Entwickler und Erfinder keinerlei unterlagen mehr darüber was mit den Beamern gemacht wurde in Darmstadt. Und die geschichte um Barco, ProjectionDesign, Infitec, Sony und Dolby macht das ganze noch mysteriöser.
So nun aber genug von dem ganzen drumherumm, ich schaff mich wieder an die Beamer und fang an zu schrauben
