PCI Monster gefunden, Funktion ungewiss …

[Zerschmetterling]

Halli Hallo,

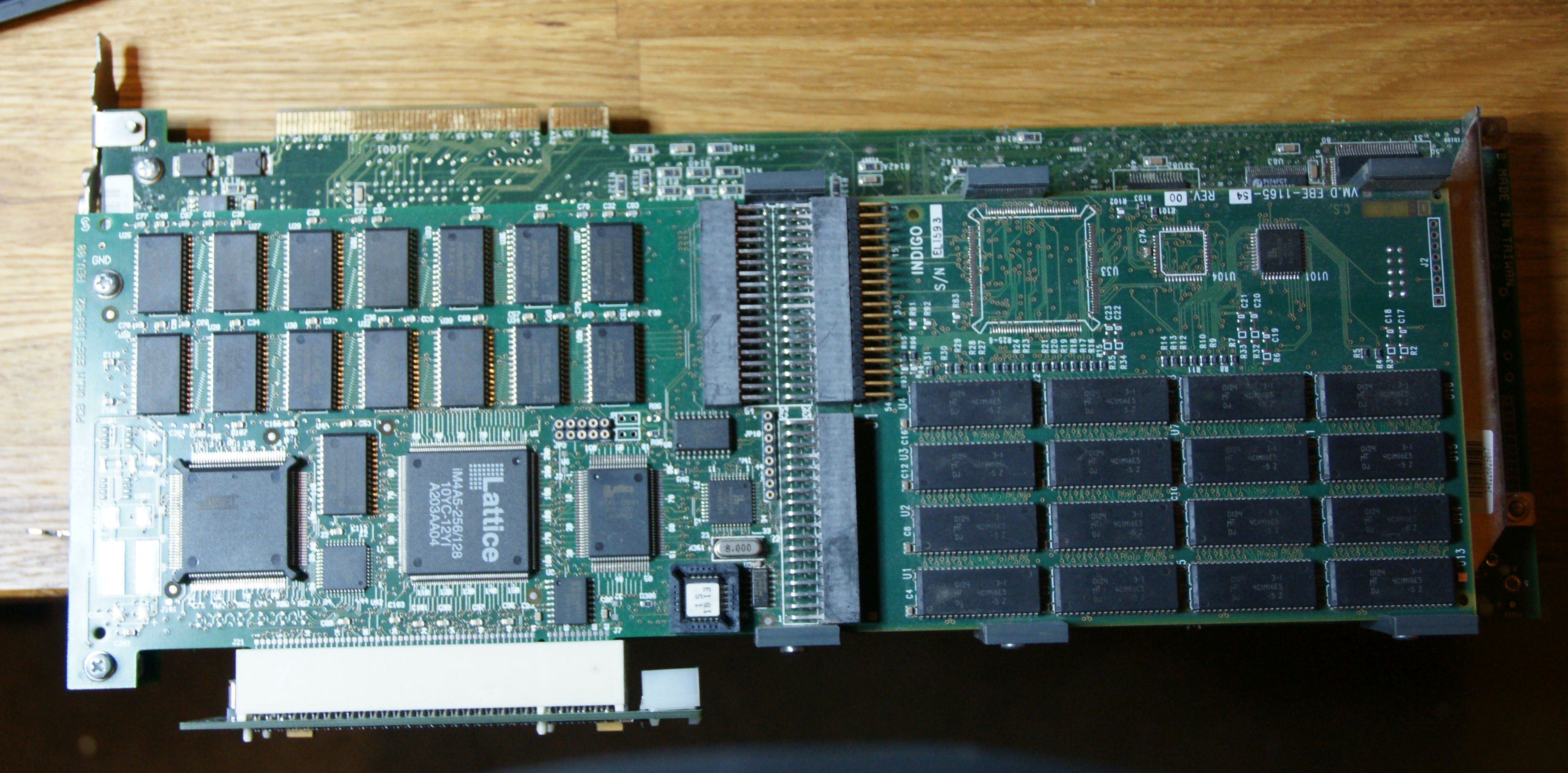

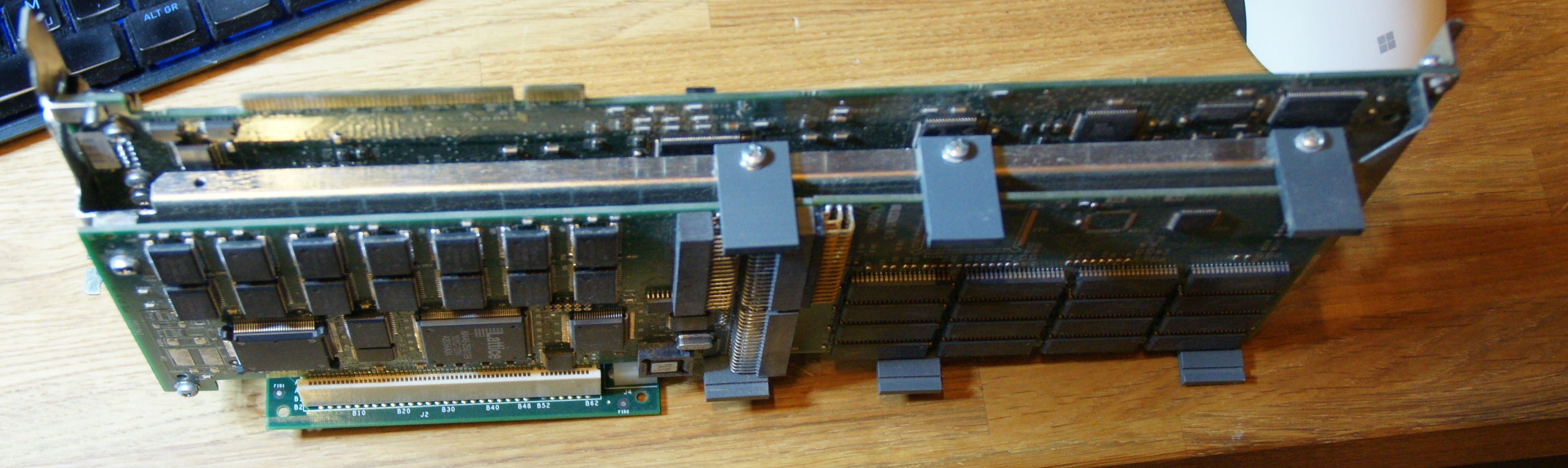

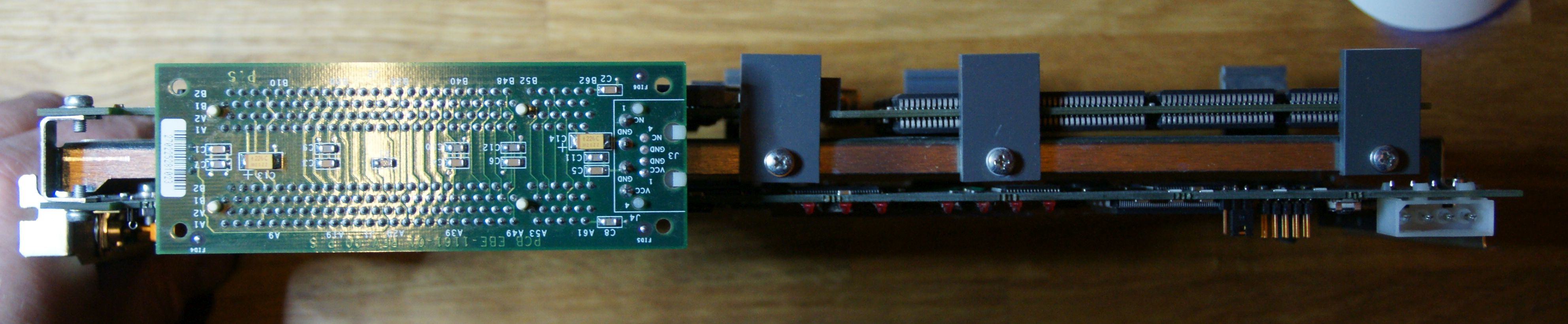

Aus einer HP x2100 geborgen (keine Festplatten mehr) und leider keine Ahnung was das sein Könnte, kann mir eventuell jemand sagen, was das ist, vielleicht schonmal damit gearbeitet oder sogar entwickelt?
Mich quält die Neugier -->



[Liesel Weppen]

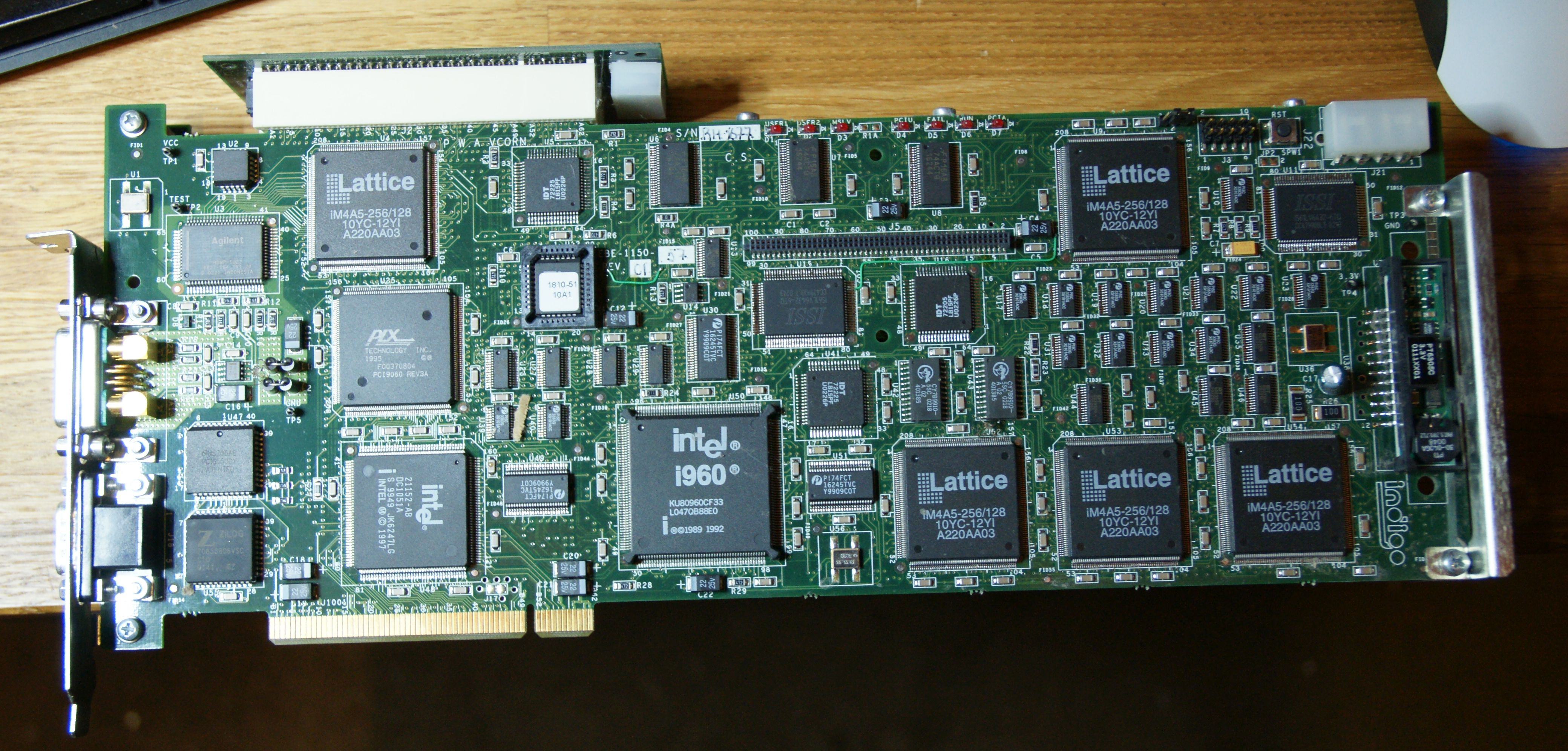

Laut Google nach "ku80960cf33" ist das wohl ein "kompletter PC auf einer Platine", den man in einen PC stecken kann, der dort dann irgendwelchen separaten Aufgaben übernehmen kann.

Entsprechend diverser Jahreszahlen die auf diversen Chips stehen also sozusagen die frühe Version aus den 90ern von dem was man heutzutage "SoC" nennt.



[Zerschmetterling]

Die Intel I960? Jupp, die hatte ich früher öfters mal an RAID-Controllern gesehen.
Ich finds für'n Wertstoffhof schon fast n'bissel zu schade. Bei den ganzen Chips die auf dem Ding verlötet sind.



[Schmufix]

eine Videoverarbeitungskarte für eine SGI Indigo von Anfang 90er, angeblich wurde Jurassic Park damit erstellt



[Liesel Weppen]

eine Videoverarbeitungskarte für eine SGI Indigo von Anfang 90er, angeblich wurde Jurassic Park damit erstellt

Die SGI Indigo ist laut Wikipedia von 1991-95. Da sind aber Chips drauf auf denen 1997 steht.

Der Nachfolger Indigo 2 ist von 1992-97. Das könnte hinkommen.

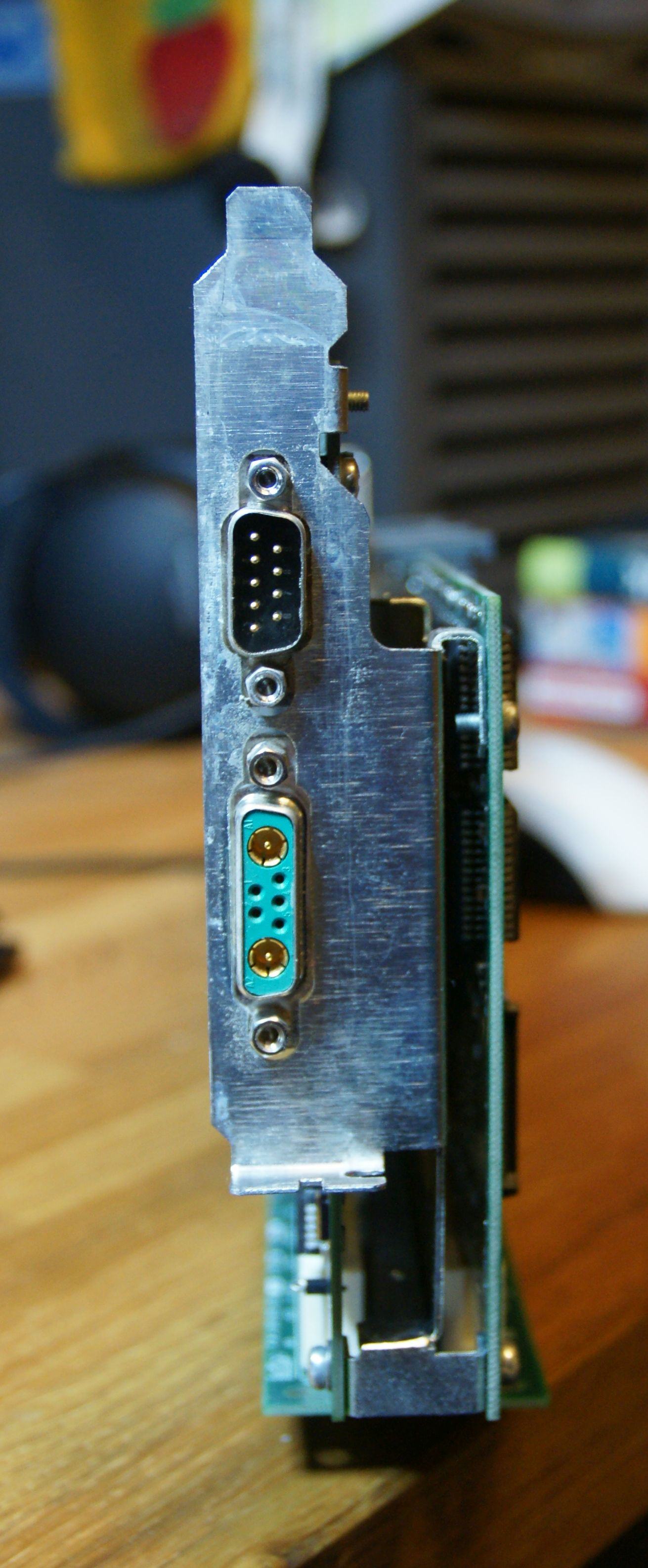

Aber beide haben andere Anschlüsse als das hier. Bei der Indigo 1 ist der obere Port weiblich statt männlich und hat 3 Reihen Pins... vermutlich ein VGA-Anschluss. Die Indigo 2 hat an der Stelle etwas das aussieht wie ein S-Video-Anschluss. Der untere Port hat die beiden fetten Kontakte auch, aber hat dazwischen mehr Pins und ist länger.

Es gab noch eine SGI Octane von 1997-2004. Die weicht bei den Anschlüssen genauso ab. Aber die hatte SDRAM drauf. Kann aber den Text auf den RAM-Chips im Bild leider nicht lesen.

Irgendein Ableger davon könnte es aber natürlich trotzdem sein.



[Zerschmetterling]

Hatten die SGI nicht immer 3x Coax im Sub-D?



[Schmufix]

Die SGI Indigo ist laut Wikipedia von 1991-95. Da sind aber Chips drauf auf denen 1997 steht.

Der Nachfolger Indigo 2 ist von 1992-97. Das könnte hinkommen.

Hast recht 1997 nicht 1991, aber rechts steht auf jedenfall Indigo auf der Platine also wirds das schon sein.



[Zerschmetterling]

Nur an der Farbe würd ich´s nich festmachen wollen
Falls ihr das meint -->

Silicon Graphics Indigo 2 High Impact Graphics Set Adapter​



[DerPixel]

Wenn man dieser Anzeige auf Ebay glauben schenken darf, dann waren Workstations mit entsprechenden Karten in kommerziellen Digitaldruckmaschinen wie z.B. der Indigo E Print Turbostream 1000.
Also offenbar eine properitäre Karte zur Steuerung der ganzen Drucker-Hardware. Das bestätigt auch der Schriftzug "Indigo" (Bestückungsdruck) auf deiner Platine unten rechts. Indigo wurde 2002 von HP aufgekauft, aber deine Platine stammt mit Sicherheit aus der Zeit davor.



[mitcharts]

Laut Google nach "ku80960cf33" ist das wohl ein "kompletter PC auf einer Platine", den man in einen PC stecken kann, der dort dann irgendwelchen separaten Aufgaben übernehmen kann.

Entsprechend diverser Jahreszahlen die auf diversen Chips stehen also sozusagen die frühe Version aus den 90ern von dem was man heutzutage "SoC" nennt.

Um das mal aufzugreifen...

Hier mal ein paar Infos zu den Chips:
https://www.righto.com/2023/07/the-complex-history-of-intel-i960-risc.html
https://www.jotrin.com/product/parts/IM4A5_256_128_10YC_12YI_1

Das Teil ist also 'ne Art "logic board" (oder neuer "SoC").

Mehr zu sog. "CLPD" hier: https://en.wikipedia.org/wiki/Complex_programmable_logic_device

EDIT:

Bin auch der Ansicht, dass das 'ne Platine für Druckmaschinen ist. Auf dem PCD steht ja VCORN drauf. Siehe die verlinkte Anzeige von DerPixel.
Ist hier allerdings scheinbar eine andere Version / Revision der damaligen VCORN-Platine - eben mit den Lattice-Chips.
